Type de produit	Motorisation pour porte de garage sectionnelle ou basculante
Caractéristiques techniques principales	Kit complet avec moteur, télécommandes et accessoires de montage
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions du moteur : 30 x 20 x 15 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec la plupart des portes de garage sectionnelles et basculantes
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	600 W
Fonctions principales	Ouverture et fermeture automatique de la porte, télécommande, sécurité anti-écrasement
Entretien et nettoyage	Vérifier régulièrement le fonctionnement, nettoyer les rails et lubrifier les pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant ou revendeurs agréés
Sécurité	Système de sécurité anti-écrasement, arrêt automatique en cas d'obstacle
Informations générales utiles	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - AVIO 600 KIT NICE HOME

Comment installer le kit NICE HOME AVIO 600 ?

Pour installer le kit NICE HOME AVIO 600, veuillez suivre les instructions fournies dans le manuel d'installation. Assurez-vous de disposer de tous les outils nécessaires et de respecter les consignes de sécurité.

Que faire si le moteur ne répond pas après l'installation ?

Vérifiez d'abord que le moteur est correctement alimenté en électricité. Assurez-vous que toutes les connexions sont sécurisées et que les fusibles ne sont pas grillés.

Comment synchroniser la télécommande avec le système ?

Pour synchroniser la télécommande, appuyez sur le bouton de programmation sur le moteur et maintenez-le enfoncé jusqu'à ce que le voyant LED clignote. Ensuite, appuyez sur un bouton de la télécommande pour l'enregistrer.

Quels sont les dimensions maximales des portes que le kit peut gérer ?

Le kit NICE HOME AVIO 600 peut gérer des portes jusqu'à 600 kg et 2,5 mètres de large.

Comment régler la vitesse d'ouverture et de fermeture ?

La vitesse peut être réglée via le panneau de commande. Consultez le manuel pour des instructions détaillées sur l'accès aux réglages de vitesse.

Que faire si la porte se bloque pendant l'ouverture ?

Vérifiez si des obstructions empêchent le mouvement de la porte. Assurez-vous également que les rails sont propres et sans débris. Si le problème persiste, contactez le service client.

Comment effectuer un reset du système ?

Pour réinitialiser le système, débranchez l'alimentation pendant environ 10 secondes, puis rebranchez-la. Suivez les instructions du manuel pour restaurer les paramètres d'usine.

Le kit est-il compatible avec des systèmes de sécurité existants ?

Oui, le kit NICE HOME AVIO 600 peut être intégré à de nombreux systèmes de sécurité existants. Veuillez vérifier la compatibilité dans le manuel ou contacter le support technique.

Où puis-je trouver des pièces de rechange pour le kit ?

Les pièces de rechange peuvent être commandées via notre site web officiel ou auprès de revendeurs agréés.

Le produit est-il couvert par une garantie ?

Oui, le kit NICE HOME AVIO 600 est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI AVIO 600 KIT NICE HOME

Cette notice simplifiée ne remplace enaucun cas la notice d'utilisation fournie avec le produit qui doit etre lue avant I'installation de la motorisation

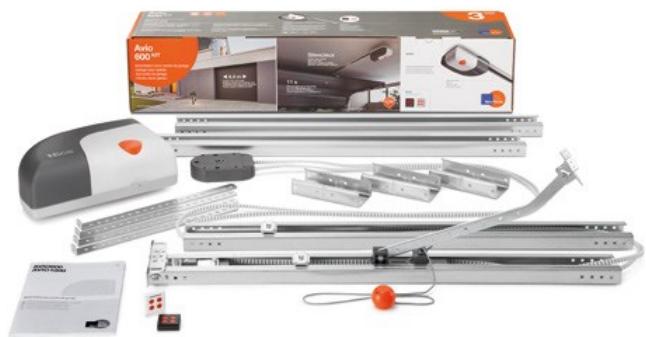

Le kit contient :

AVIO 600

2 émetteurs et 1 opérateur 24Vcc de 600 Nm, avec fin de course électronique, détction d'obstacle intégrée, ralentissement en ouverture et fermeture, éclairage de courtoisie, centrale et récepteur incorporets et transmission par courroie sur rail en acier zingué (rail : 3x1m)

Option pour l'AVIO 600 :

PH200

Paire de photocellule

GU2: Déverrouillage extérieur

GA2

Bras oscillant pour portes

Dessin d'ensemble :

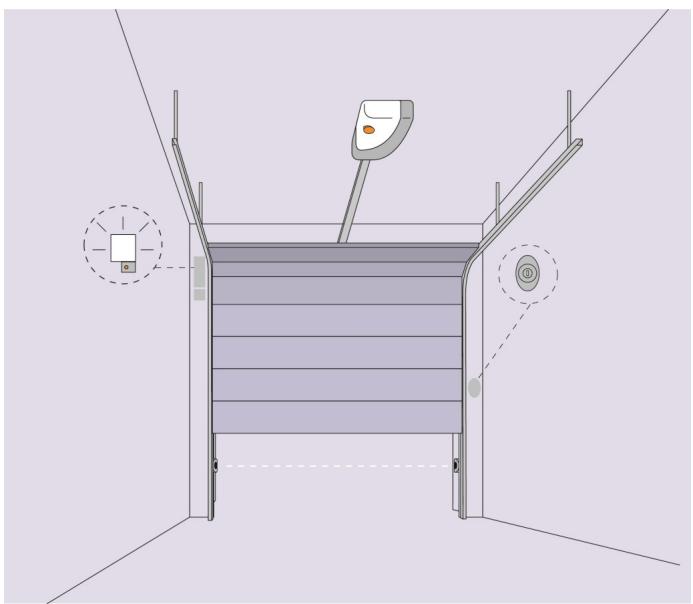

porte sectionnelle

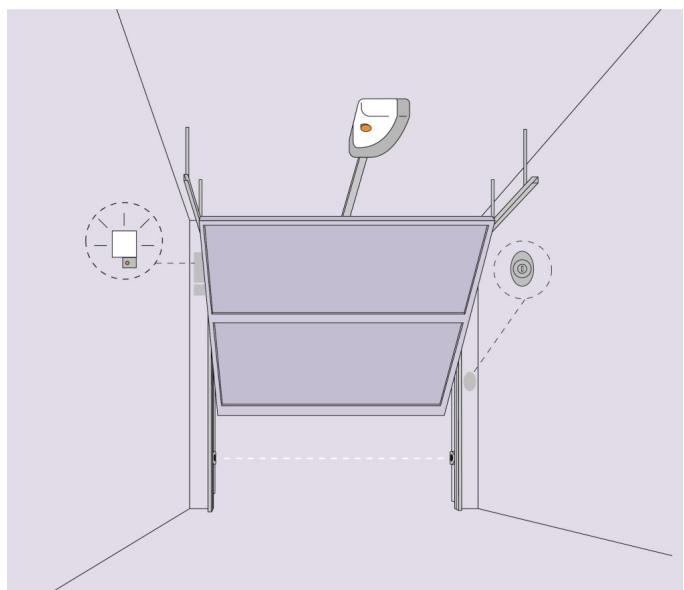

porte basculante

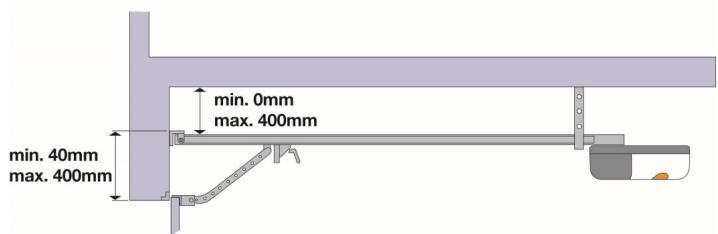

Dimensions et limites d'utilisation du produit :

	AVIO600 (HxL)
Sectionnelle	2,40 x 4,40 m
Basculante débordante	2,80 x 4,20 m
Basculante Non débordante	2,20 x 4,40 m

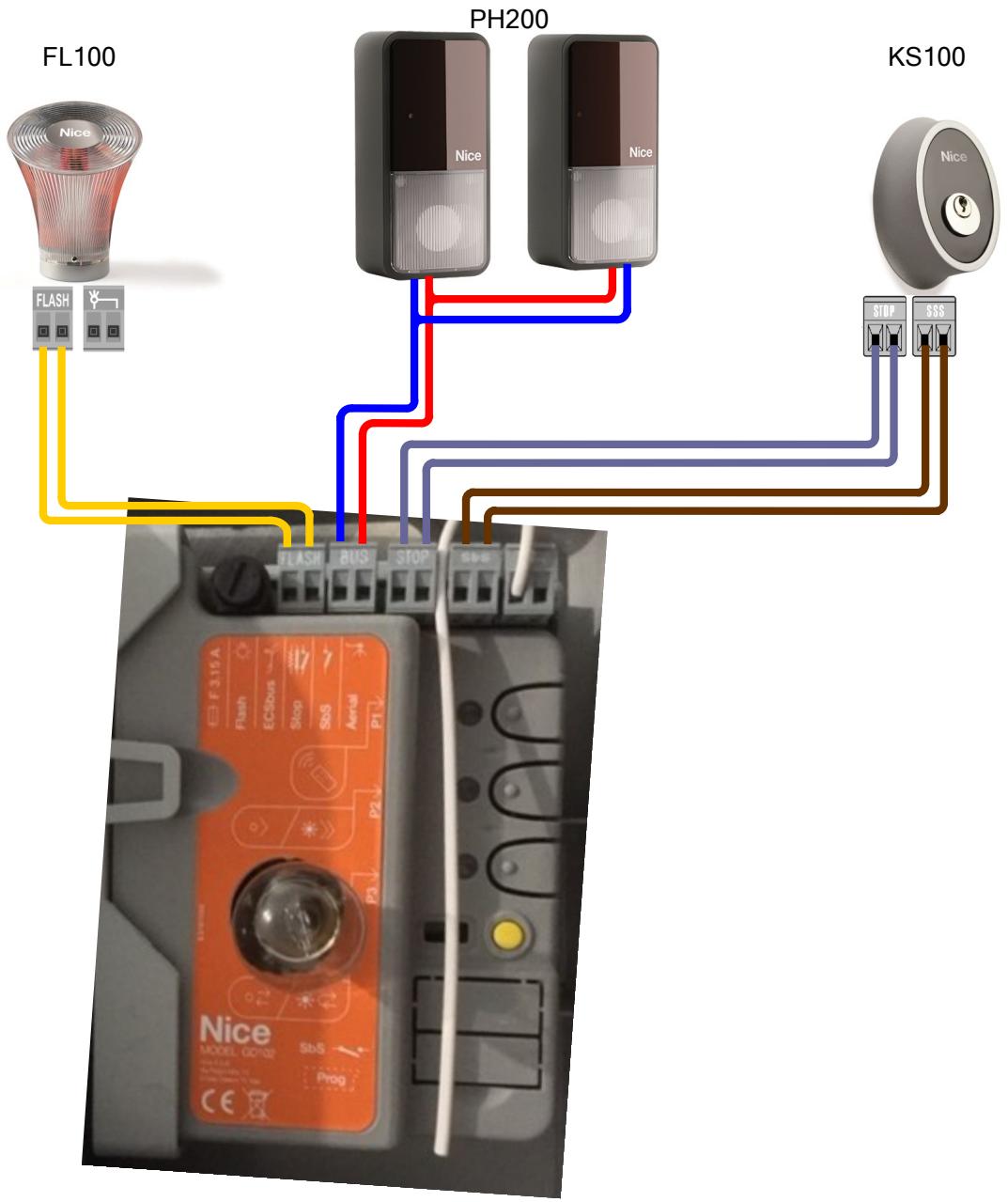

Les accessoires FL100, PH200 et KS100 ne sont pas fournis dans le kit.

Reconnaisance des dispositifs connectés :

Après le branchement au réseau électrique, il faut faire reconnaître par la carte les accessoires connectés aux entrées BUS, STOP.

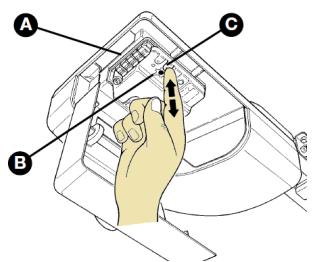

1) Sur la carte, presser la touche P2 (C) et la maintainir enfoncé pendant 3 secondes, puis relâcher la touche.
2) Attendre quelques secondes que la logique de commande termine la reconnaissance des accessoires.
3) A la fin de la reconnaissance la led STOP (A) doit rester allumée, tandis que la led P2 (B) doit

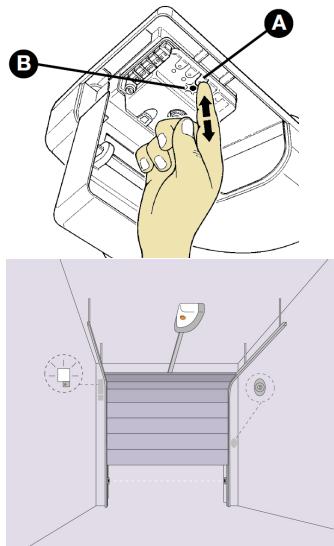

Reconnaisance des positions d'ouverture et fermeture de la porte

Pour le bon fonctionnement du moteur, il est nécessaire de faire reconnaître à la logique de commande, les positions d'ouverture et de fermeture de la porte.

Durant cette phase, la course de la porte est détectée par les butées mécaniques d'ouverture et de fermétures fixées sur le rail.

Vérifier que la courroie est bien tendue et que les deux butées sont bien serrées.

1) Accrocher le chariot.
2) Presser pendant environ 5s la touche P3 (A); puis relâcher la touche.
3) Attendre que la logique exécute la phase de reconnaissance :

Test de fonctionnement de la porte

Un fois que les positions de la porte ont ete programme, nous pouvons tester que la porte s ouvre et se ferme correctement.

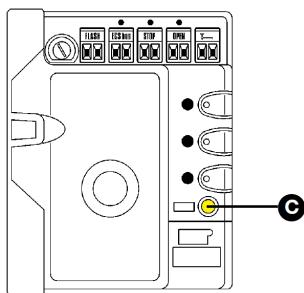

1) Presser la touche jaune (C) pour lancer une manoeuvre d'ouverture de la porte
2) Presser de nouveau la touche jaune (C) pour lancer la manœuvre de fermeture.

Durant ces deux cycles, la logique de commande mémorise la force nécessaire pour le bon fonctionnement de la porte

Réglage de la vitesse de la porte :

Pour l'ouverture et la fermeture de la porte, il est possible de désir des deux réglages : vitesse lente ou rapide.

Pour passer d'une vitesse à l'autre, veuillez suivre la procédure suivante :

1) Faire une impulsion sur la touche P2 (B)
2) La led P2 (A) correspondante s'allumera ou s'eteindra.

Led P2 (A)

Eteinte = vitesse lente

Réglage de la fermeture automatique :

La fermetre et l'ouverture de la porte peuvent se faire de deux manières :

a) semi automatique : avec une commande pour l'ouverture de la porte et on redonne une

commande pour la fermeture.

b) automatique : avec une commande je commande l'ouverture de la porte, et la refermeture se fait automatiquement après un temps prédéfini. (consulter la notice)

Pour passer en mode automatique, veuillez suivre la procEDURE suivante :

1) Faire une impulsion sur la touche P3 (B)

2) La led P3 (A) correspondante s'allumera.

Led P3 (A)

Eteinte = fonctionnement semi-automatique

Allumée = fonctionnement automatique

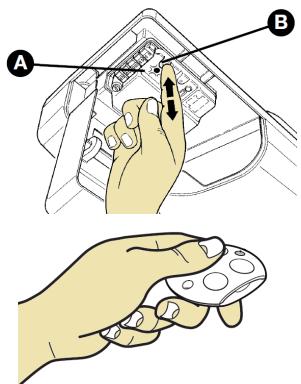

Mémorisation d'un émetteur supplémentaire en Mode 1 :

1) Presser la touche P1 (B) pendant au moins 3 secondes.
2) Quand la led P1 (A) s'allume, relâcher la touche.
3) Dans les 10 secondes, presser pendant au mois 3 secondes une touche qualconque de l'émetteur à mémoriser : la led P1 (A) doit clignoter 3 fois pour confirmer la programmation de la télécommande.
4) Attendre environ 30 secondes, et appuyer sur la touche 1 de la télécommande pour tester le bon

Mémorisation d'un clavier DS100 en Mode 1 :

1) Presser la touche P1 (B) pendant au moins 3 secondes.
2) Quand la led P1 (A) s'allume, relâcher la touche.
3) Dans les 10 secondes, taper sur le clavier le code 11 (ou le nouveau code) et presser la touche B du clavier pendant 5 secondes : la led P1 (A) doit cligneter 3 fois pour confirmer la programmation du clavier.
4) Attende 10 secondes, le clavier est mémorisé.

Effacement de tous les émetteurs méorisés :

1) Presser et maintainir enforcé la touche P1 (B).
2) Attendre que la led P1 (A) s'allume, attendre qu'elle s'éteigne et attendre qu'elle clignote trois fois.
3) Relâcher la touche P1 (B) durant le 3ème clignotements
4) Attendre environ 4 secondes, la fin de la phase d'effacement durant laquelle la led P1 (A) clignote rapidement.
5) Si la Procedure a ete effectuée correctement, la led P1 (A) fera alors 5 clignotements.
