MODE D'EMPLOI DELTIA 660 FP DELTA DORE

Récepteur radio fil pilote

Notice d'installation et d'utilisation

X2D

Par la presente Delta Dore déclare que

I'equipement est conforme aux exigences

essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/5/CE

La déclaration de conformité CE de cet équipement est

disponible, sur demande, auprès de :

En raison de l'evolution des normes et du matériel,les caractéristiques indiquées par le texte et les images de ce document ne nous engage qu'après confirmation par nos services

1. Pénélation

Nous vous remercions de nous avoir témoiné votre confiance lors de l'achat de ce produit.

Gráce au fil pilote et à la radio X2D, le récepteur Deltia 660 FP, associé à un programmeur Deltia (non fourni), vous permit de commander simplement l'allure de vos convecteurs, pour un comfort maximum, sans ajouter de fils supplémentaires.

Antenne

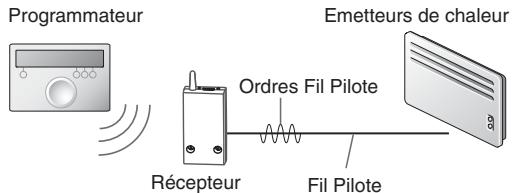

Comment fonctionne le produit :

• le programmeur (non fourni) désit l'allure en fonction des réglages, de l'heure et du programme en cours,
• il envoie les ordres au récepteur Deltia 660 FP par ondes radio,
• le récepteur convertit les informations qu'il recoit en ordres fil pilote,
• le convecteur se déclenché en fonction de l'ordre reçu, de la température ambiente qu'il mesure et de ses propres réglages.

(Ex: Radio/Fil Pilote)

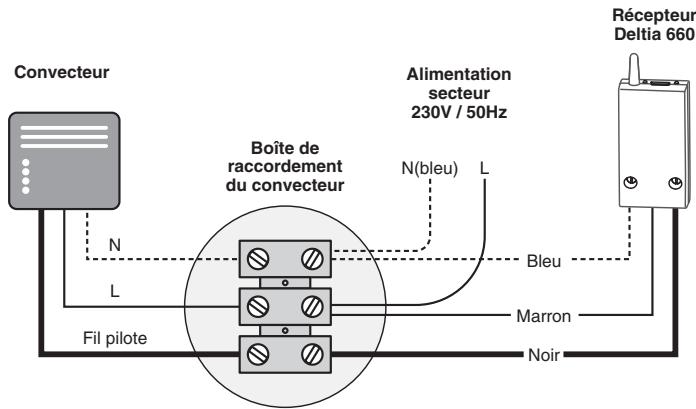

2. Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

Voudevez impereativement couper le courant au disjoncteur general avant de cabler le recepteur.

Il est impératif de respecter le raccordement suivant : fil bleu pour le neutre, fil marron pour la phase et fil noir pour le fil pilote.

L'installation doit être conforme à la norme NF C15-100 et aux règles de l'art.

Pour raccorder le récepteur, vous devez prévoir :

• une alimentation secteur 230 V (phase et neutre),
• l'arrivée, dans un boîtier de raccordement, du fil pilote pour

la commande du convecteur.

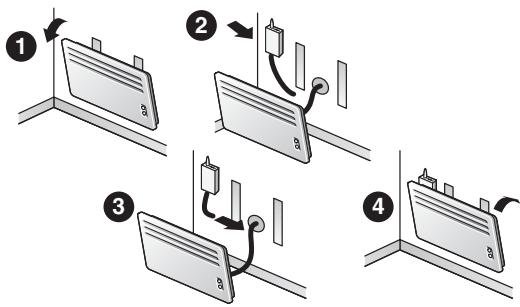

3. Fixation et branchement

Avant toute intervention, coupe le courant à votre compteur électriche (disjoncteur général).

• demontez le convecteur pour dispose d'un accès facile,
• fixez le récepteur derrière le convecteur en laissant dépasser l'antenne radio,
• raccordez le récepteur puis remontez le convecteur.

Attention: La température de fonctionnement du récepteur ne doit pas dépasser 50^ . Vous ne devez pas installer le récepteur trop après des parties les plus chaudes du convecteur.

Fixation par vis

Fixation sur le mur à l'aide des vis et chevilles fournies.

Fixation par adhesif double-face

Fixation sur le mur à l'aide de l'adhesif double-face fourni.

Avant de coller
l'adhesif, veiliez à
bien nettoyer la
surface sur laquelle
il sera appliqueé.

Emplacement derrière le convecteur

Pour assurer une bonne transmission radio, vous nevez impératifement laisser dépasser l'antenne radio du dessus du convecteur.

Antenne

radio

Convecteur

4. Association

Associer le récepteur à un émetteur

Sur le récepteur :

• appuyez sur la touche pendant 5 secondes environ, jusqu'à ce que levoyant vert OK clignote: le récepteur est en mode association.

Sur l'émetteur :

Passez en mode association (affichage de CnF x, selon la zone à associer) et validez (voir notice de l'émetteur).

Sur le récepteur :

• levoyant vert OK cette de clignoter pour confirmer l'association.

Remarque: L'association est conservée en cas de coupure de courant.

Changer la zone du récepteur

Pour modifier la zone (si le programmeur à plusieurs zones) à laquelle le recepteur est associé, vous devez impératifement initiaiser le recepteur :

• appuyez sur la touche du récepteur 30 secondes environ, (le voyant vert OK clignote plus s'éteint après 10 secondes, il se fallume au bout des 30 secondes),
• vérifier que le récepteur n'est plus associé à l'ancienne zone en modifiant l'allure de cette-ci (sur le programmeur, en position AUTO, appuyez la touche de la zone pour passer de Confort à Economie et vérifie que les voyants du récepteur ne changent pas),
• vous pouvez associier le récepteur à sa nouvelle zone.

5. Utilisation

Fonctionnement normal

Les voyants permettent d'indiquer l'allure en cours demandée par le programmeur :

• Confort : ∮ éteir
  Economie: allumé,
  -Arrêt: éteint,
  -Hors-gel: eteint,

allumé,
éteint,
éteint,
éteint,

Pour que le convecteur soit commandé par leprogrammateur, il doit impérativement être en position AUTOMATIQUE.

Levoyant vert OK reste allumé en permanence pour confirmer que le récepteur fonctionne correctement et qu'il recoit les ordres du programmateur.

Eteindre les voyants

Vous pouvez eteindre en permanence les voyants pour ne pas etre genc la nuit :

• appuyez environ 10 secondes sur la touche du récepteur,
• tous les voyants s'eteignent tout en laissant fonctionner le produit.

Pour allumer les voyants :

• appuyez environ 10 secondes sur la touche du récepteur,
• les voyants s'allument en fonction du mode de fonctionnement.

Dérogation

Quand le récepteur est en Economie ou en Confort, vous pouvez changer l'allure :

• appuyez sur la touche du récepteur,
• l'allure affichée est modifiée et la nouvelle clignote.

Pour annuler la dérogation :

• appuyez à nouveau sur la touche du récepteur,
• l'allure affichée est modifiée à nouveau et cette de clignoter.

6. Caracteristiques

• Consommation : 1 VA
• Alimentation secteur 230 V, 50 Hz
• Indice de protection : IP 44 - IK 04
• Isolement classe II
• Fréquence radio 868 MHz (Norme EN 300 220)

• Portée radio de 100 à 300 mètres en champ libre variable selon les équipements associés (portée pouvant être alterée en fonction des conditions d'installation et de l'environnement electromagnétique)

• Température de fonctionnement: 0 à +50°C

• Température de stockage: -10 à +70°C
• Dimensions : 102 x 54 x 20 mm
  Installation en milieu normalement pollué
  Action automatique : type 1.C
• Compatible avec convecteurs fil pilote 4 ordres (GIFAM) :

Ordre envoyé par leprogrammateur	Température correspondante sur le convecteur
Confort	Réglage Confort (molette thermostat du convecteur)
Economie	Réglage Economie (-2°C à -4°C) par rapport au réglage Confort (en fonction du modele de convecteur)
Hors-Gel ou	Hors-Gel fixe à 7°C ou 8°C (en fonction du modele)
Arrêt	Arrêt du chauffage

7. Entrelien

Problèmes

Problèmes	Diagnostic / Solutions
La température dans une pièce n'atteint pas l'allure可以选择 par leprogrammateur.	Le convecteur n'est pas sur la bonne position.Vérifiez que le convecteur est bien en position AUTOMATIQUE.La puissance du convecteur n'est pas suffisante.Remplacez le convecteur par un modèle plus puissant.
Aucunvoyant n'est allumé sur le récepteur.	Vous avezdésactiver les voyageurs du récepteur.Appuyez 10 sec. sur la touche du récepteur pour que les voyageurs s'allument à nouveau.Le récepteur n'est pas alimenté.Vérifiez le branchement électrique du récepteur et du convecteur.

T'Traitement des appeareils electriques et Electroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de

collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc...). En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matérielaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter toute municipality, toute déchetterie ou le magasin où vous avez acheté le produit.
