POC-3 - Pompe STERWINS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pressostat pour pompe (contrôleur de pression)
Marque	STERWINS
Modèle	POC-3
Tension nominale	250 V~
Courant maxi	16 A (8 A)
Fréquence	50 Hz
Température maxi	55 °C
Taille du connecteur	G1/4
Pression de déclenchement mini	1 bar
Pression de déclenchement maxi	5,5 bar
Pression d'usine préréglée	1,4 à 2,8 bar
Degré de pollution	2
Type d'action	1.A
Conformité	CE, EAC, Ukraine
Garantie	24 mois
Utilisation prévue	Alimentation et irrigation domestiques
Milieu sous pression	Eau
Construction	Commande non électronique, incorporée
Détection	Pression
Recyclage	Ne pas jeter avec les ordures ménagères, collecte sélective

FOIRE AUX QUESTIONS - POC-3 STERWINS

Comment installer le pressostat POC-3 sur ma pompe ?

Montez le pressostat sur la pompe étanche sans sulfite d'eau. Assurez-vous que tous les clips d'isolation du câble électrique sont bien fixés pour éviter tout dommage.

Quelle est la pression de déclenchement par défaut ?

La pression d'usine préréglée est de 1,4 à 2,8 bar. Le déclenchement minimum est de 1 bar et le maximum de 5,5 bar.

Puis-je utiliser ce pressostat avec n'importe quelle pompe ?

Ce pressostat est conçu pour des pompes domestiques d'alimentation en eau et d'irrigation. Assurez-vous que la tension et le courant de votre pompe ne dépassent pas 250 V~ et 16 A (8 A).

Comment raccorder les câbles électriques ?

Consultez le schéma de connexion dans la notice. Assurez-vous que l'alimentation est coupée avant de procéder. Utilisez des câbles de section appropriée et fixez correctement les clips d'isolation.

Le pressostat s'enclenche et se déclenche trop souvent, que faire ?

Vérifiez que la pompe est étanche et sans sulfite d'eau. Si le problème persiste, vérifiez les réglages de pression et l'absence de fuites dans l'installation.

Quelle est la température maximale d'utilisation ?

La température maximale de l'eau ou de l'environnement ne doit pas dépasser 55 °C.

Comment régler les seuils de pression ?

Le pressostat est préréglé en usine. Pour modifier les seuils, tournez les vis de réglage (généralement indiquées sur l'appareil). Référez-vous à la notice pour les valeurs exactes.

Ce produit est-il garanti ?

Oui, les produits STERWINS bénéficient d'une garantie de 24 mois à compter de la date d'achat, couvrant les défauts de matériel et de fabrication.

Que faire en cas de panne ?

Contactez d'abord votre revendeur STERWINS. Si nécessaire, retournez le produit correctement emballé avec preuve d'achat. Les réparations par un tiers annulent la garantie.

Comment recycler ce produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte prévu à cet effet pour le recyclage des déchets électriques et électroniques.

MODE D'EMPLOI POC-3 STERWINS

Veuillez rè le instructions de fonctionnement et respecter les indications donnéesées. Utilise ce manuel pour vous familiariser avec le produit, l'utilisation et les consignes de sécurité. Conserve ces instructions dans un endroit sur pour des utilisations futures.

0. SYMBOLES

Lire le manuel : Ce symbole indique que vous doivent regardier le manuel d'utilisation.

Conforme aux normes européennes : Ce symbole signifie que cet apparéil est conforme à toutes des directives européennes applicables et qu'un test de conformité avec ces directives a été effectué.

Symbole de la circulation des produits sur le marché des États membres de l'union douanière.

Symbole de conformité ukrainien

Les produits électriques ne doivent pas être jetés avec les produits menagers. Les produits électriques usages doivent être collectés séparement et être eliminés dans des points de collecte premu à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des conseils sur le recyclage.

1. UTILISATION PRÉVUE DU PRESSOSTAT

Le produit est principalement destiné à l'alimentation et à l'irrigation domestiques. Le contrôleur mécanique commande le démarriage et l'arrêt automatique de la pompé à eau lors de l'ouverture ou de la fermeture d'un robinet ou d'une vanne de l'installation. Ne l'utilise pas à autres fins. Le produit n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, mentales ou sensorielles réduites. Veuillez notes que notre équipement n'a pas été concu pour des applications commerciales, marchandes ou industrielles.

Ce produit peut être utilisé pour contrôler la mise en marche/arrêt de plusieurs pompes. Le fonctionnement est basé sur leschangements de pression dans la tuyauterie. Lorsque la pression dans la tuyauterie atteint la limite supérieure prédéfinie, le pressostat coupe l'électricité et arrête la pompè. Lorsque la pression dans la tuyauterie atteint la limite inférieure prédéfinie, le pressostat active l'électricité et démarre la pompè. Ainsi, il fonctionne automatiquement de manière cyclique et le processus de contrôle automatique est effectué.

But de la commande : Detection de la pression

Construction de la commande : commande incorporee, commande non-électronique

Milieu sous pression : eau

Type d'action : type 1.A

Commandedegreedepollution:2

2.DONNÉES TECHNIQUES

Tension nominale: 250V~
Courant maxi.: 16(8)A
- Fréquence: 50Hz
- Température maxi.: 55°C
Taille du connecteur: G1/4
- Déclenchement mini.: 1 bar
- Déclenchement maxi.: 5,5 bar
- Pression d'usine prerégée: 1,4 à 2,8 bar

3. INSTALLATION

• Pendant l'installation, le commutateur de pression doit être monté sur la pompe étanche sans sulfite d'eau. Sinon, la pompe s'endenchera très souvent et endommagera le moteur.
  Tous les clips d'iso1ution du cable electrique doivent etereben fixes pour evertir tout dommage aux cables.

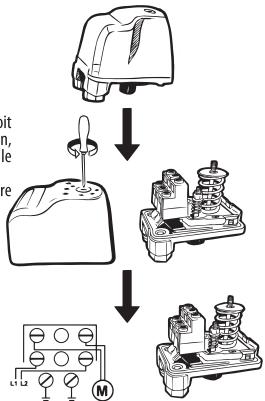

4. CONNXION DES CABLES

5. MISE AU REBUT ET RECYCLAGE

Ce symbole indique que dans l'ensemble de l'Union Européenne ce produit ne doit pas être jeté avec les déchets ménagers. Afin d'évoir toute nuisance possible pour l'environnement et la santé humaine, causeé par les déchets non contrôls, recyclée ce produit de manière responsable afin de contribuer à la réutilisation des ressources matérielles. Pour returner cette année usage, utilisez les systèmes de collecte et de return ou contactez le distributeur auprès duquel le produit est échéait. Il pourrait ependre ce produit afin qu'il soit recyclé de façon adaptée et dans le respect de l'environnement.

6.GARANTIE

1. Les produits STERWINS sont concus selon les normes de qualite les plus exigeantes en matière d'usage domestique. Les produits STERWINS sont garantis pendant 24 mois a compter de la date d'achat. Cette garantie couve tous les defaute du materiel et de fabrication. Aucune autre reclamation concernant les personnes et/ou les materiaux, qu'elle que soit la nature, que ce soit directe ou indirecte, ne sera admise au titre de la garantie.

2. En cas de problème ou de défaut, adressé-vous toujours en premier lieu àvenues revendeur STERWINS. Dans la plupart des cas, le revendeur STERWINSaura résoudre le problème ou corriger le défaut.

3. La réparation et/ou le remplacement de pieces ne peuvent avoir pour effet de prolonger la durée initiale de la garantie.

4. Les defaults dus à une utilisation absuive ou à l'usure, et notamment, entre autres, l'usure des interrupteurs, des dispositifs de protection de circuits et des moteurs, ne sont pas couverts par la garantie.

5. Les réclamations au titre de la garantie seront traitées uniquement si :

• Un justificatif de la date d'achat, sous forme d'un ticket de caisse, peut etre fourni
  Aucune réparation et/ou aucun remplacement de piece n'a été effectué par un tiers
• L'appareil n'a pas fait l'objet d'une utilisation abusive (par exemple, le fonctionnement en surcharge ou l'utilisation d'accessories non-appruivies)
  Il n'y aeldom dommage du à des causes externes ou à des corps étrangers telles que du sable ou des cailloux.
• Il n'y a aucun dommage d'au non-respect des consignes de sécurité et du mode d'emploi.
• Les dispositions de la garantie s'appliquent conjointement avec nos conditions de vente et de livreaison.
• Les apparuiés défectueux retournés à STERWINS par l'intérimédie de leur revendeur STERWINS seront rétirés par STERWINS à condition que le produit soit correctement emballé.
  Les produits défecteurs returnés directement à STERWINS par le consommateur seronttraités par STERWINS unquivalent si les frais d'expéditions sont pris en charge par le consommateur.
• Les produits expediés dans des emballages insuffisants ou inappropriés seront refusés par STERWINS.
