POC-3 - Bomba STERWINS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Presostato para bomba (controlador de presión)
Marca	STERWINS
Modelo	POC-3
Tensión nominal	250 V~
Corriente máxima	16 A (8 A)
Frecuencia	50 Hz
Temperatura máxima	55 °C
Tamaño del conector	G1/4
Presión de disparo mínima	1 bar
Presión de disparo máxima	5,5 bar
Presión de fábrica preajustada	1,4 a 2,8 bar
Grado de contaminación	2
Tipo de acción	1.A
Conformidad	CE, EAC, Ucrania
Garantía	24 meses
Uso previsto	Suministro y riego domésticos
Medio bajo presión	Agua
Construcción	Control no electrónico, incorporado
Detección	Presión
Reciclaje	No desechar con la basura doméstica, recogida selectiva

Preguntas frecuentes - POC-3 STERWINS

¿Cómo instalar el presostato POC-3 en mi bomba?

Monte el presostato en la bomba estanca sin sulfito de agua. Asegúrese de que todos los clips de aislamiento del cable eléctrico estén bien fijados para evitar daños.

¿Cuál es la presión de disparo por defecto?

La presión de fábrica preajustada es de 1,4 a 2,8 bar. El disparo mínimo es de 1 bar y el máximo de 5,5 bar.

¿Puedo usar este presostato con cualquier bomba?

Este presostato está diseñado para bombas domésticas de suministro de agua y riego. Asegúrese de que la tensión y la corriente de su bomba no superen 250 V~ y 16 A (8 A).

¿Cómo conectar los cables eléctricos?

Consulte el esquema de conexión en el manual. Asegúrese de que la alimentación esté cortada antes de proceder. Utilice cables de sección adecuada y fije correctamente los clips de aislamiento.

El presostato se enciende y apaga demasiado a menudo, ¿qué hacer?

Verifique que la bomba sea estanca y sin sulfito de agua. Si el problema persiste, verifique los ajustes de presión y la ausencia de fugas en la instalación.

¿Cuál es la temperatura máxima de uso?

La temperatura máxima del agua o del ambiente no debe superar 55 °C.

¿Cómo ajustar los umbrales de presión?

El presostato está preajustado de fábrica. Para modificar los umbrales, gire los tornillos de ajuste (generalmente indicados en el aparato). Consulte el manual para los valores exactos.

¿Este producto tiene garantía?

Sí, los productos STERWINS tienen una garantía de 24 meses a partir de la fecha de compra, que cubre defectos de material y fabricación.

¿Qué hacer en caso de avería?

Contacte primero a su distribuidor STERWINS. Si es necesario, devuelva el producto correctamente embalado con comprobante de compra. Las reparaciones por un tercero anulan la garantía.

¿Cómo reciclar este producto al final de su vida útil?

No deseche el aparato con la basura doméstica. Deposítelo en un punto de recogida previsto para el reciclaje de residuos eléctricos y electrónicos.

MANUAL DE USUARIO POC-3 STERWINS

Por favor, léase este manual de instructiones detenidamente y obedezeña las notas que se incluyen en el. Utilice este manual de instructiones para familiarizarse para este producto, como con su uso correcto y seguro.

Guarde este manuel de instrucciones en un lugar seguro para futuras consultas.

0.SIMBOLOS

Lea y comprendía todas las instruetiones antes de usar el producto, siga todas las advertencias y medidas de seguridad.

Cuming con los estandares europeos: Este symbolo significa que este producto cumple con las directivas europeas aplicables, y se ha realizado una prueba de cumplimiento de estas directivas.

Simbolo de circulation de produits bajo el Mercado de la Unión Aduanera de los Estados Unidos.

Marcaje de conformidad ucraniana.

Los productos electricos no deben desecharse con el resto de la basura domestica. Los productos electricos usados deben ser desechados y recogidos por分开ar en puestos de recogida provistos para tal proposto. Solicite informacion sobre el reciclaje a las autoridades locales o su distribuidor.

1. USO PREVISTO DEL INTERRUPTOR DE PRESION

Este produit está"Hecho principalmente para suministro e irrigaciondomesticos. El controlador mecaica estabecele inicio y parada automaticos de la bomba de agua al abrir o cerrar[qualquier grifo o valvula de la instalacion.No uso paraothers fines. Este producto no está"Hecho para serutilizar por niños o personas con discapacidades fisicas,mentales o sensoriales.Tenga presenteque this aparato no ha sido diseado para aplicaciones commerciales, industriales or profesionales.

Este produituedeusarseparacontralerelencendido/apagadoofa granvariedadobmas. Elfuncionamentoestabaasedonloscambidosde presiondelastuberias.Cuando la presionde las tuberas alcana ellimite superiorepredeterminado,elinterruptor cortaré alsuministroeléctrico y detendrála bomba.Cuando la presionde las tuberas alcana ellimite inferiorpredeterminado, elinterruptorconectaráelalectricidadypondraen marcha la bomba.De esemodo,enta encirculaciónycompletaelprocesodecontrolautomático.

Finalidad del control: Detec tion de la presion

Construccion de control: control incorporado, control no electrico

Medio de presión: agua

Tipo de action: tipo 1.A

Grado de control de contaminación: 2

2. DATOS TECNICOS

Tension nominal: 250 V~
Corriente max.: 16(8)A
Frecuencia: 50 Hz
- Temperatura max.: 55°C
Tamañodelconector:G1/4"
Control de corte min.: 1 bar
Control de corte max.: 5,5 bares
Presión predeterminada de fabrica: 1,4-2,8 bares

Gama de presión de configuracion: 1.4 Bares
Presión maximal de configuracion: 5 Bares

3. INSTALLACION

• Durante la instalación, el controlador de la presiónDebe apretarse bien a la bomba deforma que no haya ninguna fugía de agua, de lo contrarrio la bomba se inciarca con DSMASIá fecundia y dàñara el motor.
• Doslos clipos ajslantes del cable electrico deben fjarse bien para evitar Danish en el cable.

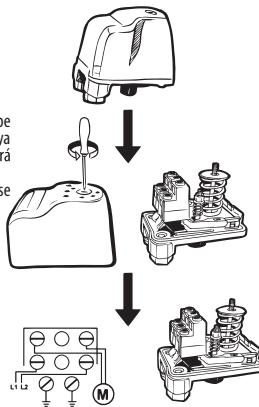

4. CONEXION DEL CABLE

5. DESHACERSE DEL APARATO Y RECICLAJE

Este marcado indica que no se deibe tirar este producto con los demas residuos domesticos en la zona UE. Por medida de prevencion para el medio ambiental y para la salute humana, reciceleo conforme al principio de reuso de los materiales. Para reenviar su aparato usado, utilise los sistemas de reenvio y de recoleccion o pongase en contacto con el revendedor donde compró el producto. Ellosuen poder aceleraje del producto con toda seguidad y de una manera respetuosa del medio ambiente.

6. GARANTÍA

1. Los productos STERWINS están diseñados con correlo a los más altos estandares de calidad para bricolaje. STERWINS garantía sus produits durante 24 meses a partir de lacke de compra.Esta garantía cubre todos los defectos materiales y de fabricación que pudieran presentarse. No se admitiña;ninguna other reclamation,sea每人sea su indole,directo o indirectra,relativa a personas y/o materiales.

2. En la mayoría de los casos, el distribuidor de STERWINS podra resolver el problema o corregir el defecto.

3. La reparación y/o el reemplazo de piezas no pueda tener por resultado prolongar la duración inicial de la garantía.

4. La garantía no cubre los defectos derivados del uso inadequado del aparato o del desgaste. Esto incluye, entre它们, los interruptores, los interruptores de los circuitos de proteccion y los motores, en caso de desgaste.

5. La reclamación de garantía solamente se pueda procesar si se cumple loisible:

• Se aporta ticket o factura como prueba de comprar
• No se han realizado reparaciones o sustituciones de piezas por terceros
• El aparato no ha sufrido uso indebido (sobrecarqa de la bomba o uso de accesorios no autorizados)
• El aparato no presenta dañosdefer a influencias externas o cuerpos extraños, como arena o piedras.
• El aparato no presenta danos producidos por la inobservancia de las instrucciones de seguridad o las de uso.
• Las conditiones de la garantía se aplican en combinación con las de vente y entrega.
• El equipo defectuosoDebe enviarse a STERWINS arowsing de su distribuidor, deonde STERWINS lo recogerá sempre que seventurebdamente embalado. Si el cliente envia el producto defectuoso directamente a STERWINS, esta solamente pode proctorso si el cliente corre con los gastos de envio.
• STERWINS rechazará los productos que se leenta con un embalaje insufficiente.
