DHR202Z - Marteau piqueur MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau piqueur sans fil (perforateur burineur)
Marque	MAKITA
Modèle	DHR202Z
Tension	18 V
Type de batterie	Lithium-ion (Li-Ion)
Batteries compatibles	BL1830, BL1840
Vitesse à vide max	1200 tr/min
Cadence de frappe max	0 à 4000 cps/min
Énergie de frappe (EPTA)	2 Joules
Capacité de perçage béton	20 mm
Capacité de perçage acier	13 mm
Capacité de perçage bois	26 mm
Type d'emmanchement	SDS-Plus
Modes de fonctionnement	Percer, Perforer, Buriner
Débrayage de sécurité	Oui
Poignée latérale	Oui, orientable et caoutchoutée
Butée de profondeur	Oui (incluse)
Niveau de vibrations (perforation)	14,5 m/s²
Niveau de vibrations (burinage)	11 m/s²
Pression sonore	87 dB(A)
Puissance sonore	98 dB(A)
Dimensions (L x l x h)	358 x 104 x 235 mm
Poids net (EPTA)	3,5 kg
Pièces détachées	Charbon réf. 194435-6, batteries BL1830/BL1840
Entretien	Nettoyer les fentes de ventilation après usage ; remplacer les charbons usés
Sécurité	Porter protections auditives et oculaires ; débrayage de sécurité en cas de blocage

FOIRE AUX QUESTIONS - DHR202Z MAKITA

Comment changer le mode de fonctionnement (percer, perforer, buriner) ?

Tournez le sélecteur de mode situé sur le dessus du corps. Assurez-vous que l'outil est à l'arrêt. Les positions sont marquées : perçage, perforation, burinage. Utilisez la butée de profondeur pour régler la profondeur en mode perçage.

Quelles batteries sont compatibles avec le DHR202Z ?

Les batteries Makita BL1830 et BL1840 sont compatibles. Utilisez uniquement des batteries Li-Ion 18V de la série BL18xx. Ne pas utiliser de batteries non conformes.

Comment régler la butée de profondeur ?

Desserrez la poignée latérale, insérez la butée de profondeur dans le trou prévu à cet effet, puis ajustez la profondeur désirée. Serrez la poignée pour bloquer. La butée empêche un perçage trop profond.

Que faire en cas de blocage de l'outil ?

Le débrayage de sécurité coupe automatiquement le moteur. Relâchez la gâchette, retirez la batterie, puis dégagez l'outil de la matière. Vérifiez que l'outil n'est pas endommagé. Le débrayage protège l'utilisateur et le moteur.

Comment remplacer les charbons ?

Dévissez les capuchons des porte-charbons (réf. 194435-6). Retirez les charbons usés et insérez les neufs. Assurez-vous qu'ils sont bien en contact avec le collecteur. Revissez les capuchons. Effectuez cette opération régulièrement.

Quels accessoires sont fournis avec le marteau piqueur ?

La livraison inclut : une butée de profondeur (réf. 324219-0) et une poignée latérale (réf. 158057-6). Les batteries et chargeur ne sont pas fournis avec le modèle nu (DHR202Z).

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la batterie utilisée et des conditions de travail. Avec une batterie BL1840 (4 Ah), vous pouvez percer environ 30 à 60 minutes en continu. Utilisez des batteries de plus grande capacité pour une autonomie accrue.

Comment réduire les vibrations lors de l'utilisation ?

Utilisez la poignée latérale pour une meilleure tenue. Le système breveté anti-vibrations réduit les vibrations à vide. Maintenez l'outil fermement et évitez de forcer. Portez des gants anti-vibrations pour un confort supplémentaire.

Peut-on percer du métal avec ce marteau piqueur ?

Oui, en mode perçage (sans percussion). Utilisez un foret adapté au métal (acier rapide) de diamètre ≤ 13 mm. Réglez le sélecteur sur le mode perçage uniquement (symbole de foret). La percussion endommagerait le foret.

Comment nettoyer et entretenir l'appareil ?

Nettoyez les fentes de ventilation avec une brosse douce ou de l'air comprimé. Essuyez le boîtier avec un chiffon humide (pas d'eau). Vérifiez régulièrement l'état des charbons et remplacez-les si nécessaire. Stockez dans un endroit sec.

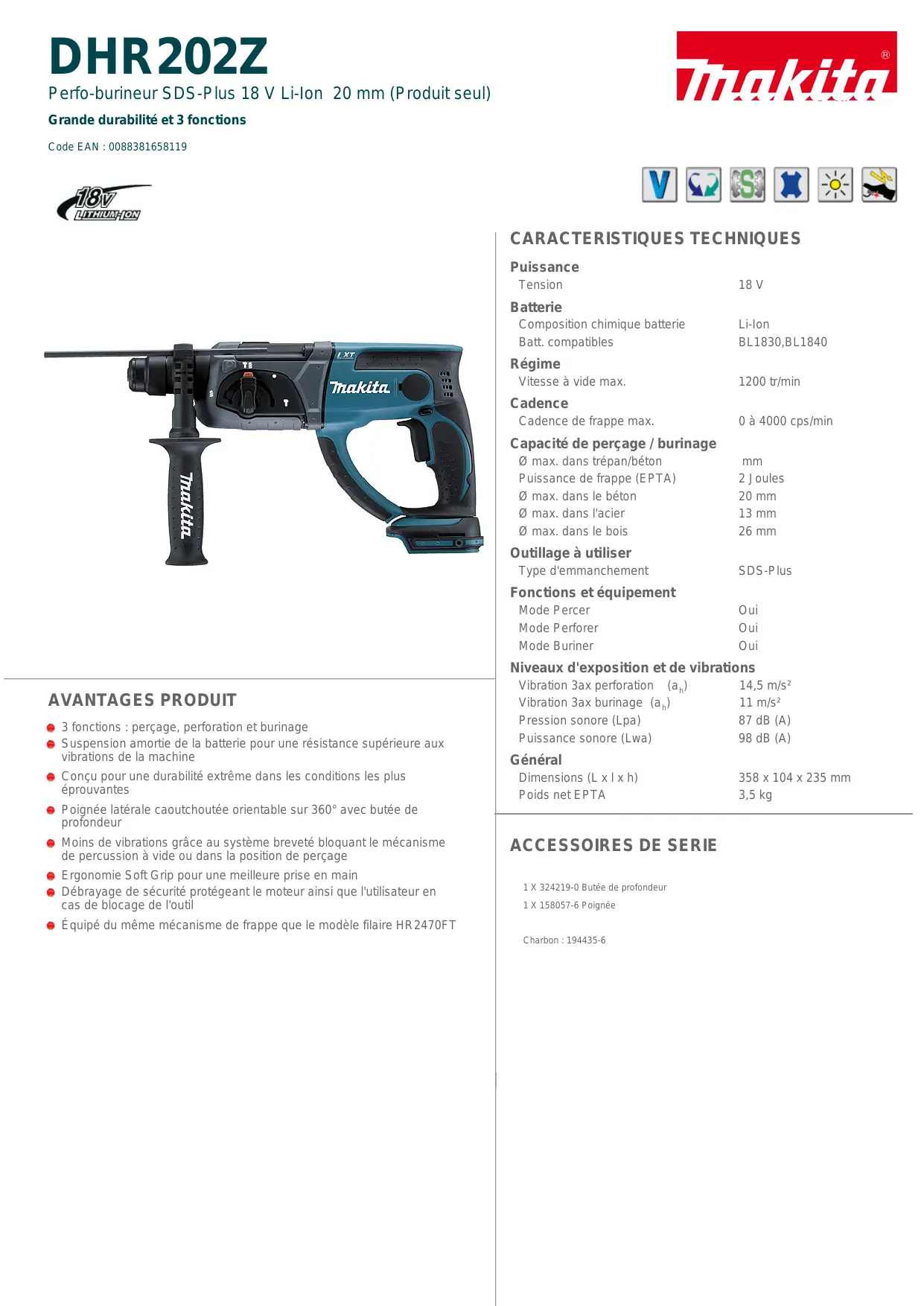

MODE D'EMPLOI DHR202Z MAKITA

3 fonctions : perçage, perforation et burinage - Suspension amortie de la batterie pour une résistance supérieure aux vibrations de la machine - Conçu pour une durabilité extrême dans les conditions les plus éprouvantes - Poignée latérale caoutchoutée orientable sur avec butée de profondeur Moins de vibrations grâce au système breveté bloquant le mécanisme de percussion à vide ou dans la position de perçage Ergonomie Soft Grip pour une(Meilleure)prise en main - Débrayage de sécurité protégeant le moteur ainsi que l'utilisateur en cas de blocage de l'outil Equipé du même mécanisme de frappe que le modèle filaire HR2470FT

Puissance

Tension 18 V

Batterie

Composition chimique batterie Li-Ion

Batt. compatibles BL1830, BL1840

Régime

Vitesse à vide max. 1200 tr/min

Cadence

Cadence de frappe max. 0 à 4000 cps/min

Capacité de perçage / burinage

∅ max. dans trépan/béton mm Puissance de frappe (EPTA) 2 Joules ∅ max. dans le béton 20 mm ∅ max. dans l'acier 13 mm ∅ max. dans le bois 26 mm

Outillage à utiliser

Type d'emmanchement SDS-Plus

Fonctions et équipement

Mode Percer Oui Mode Perforer Oui Mode Buriner Oui

Niveau d'exposition et de vibrations

Vibration 3ax perforation (a_h) 14,5 m/s² Vibration 3ax burinage (a_h) 11m / s² Pression sonore (Lpa) 87 dB (A) Puissance sonore (Lwa) 98 dB (A)

Général

Dimensions (L x l x h) 358 x 104 x 235 mm Poids net EPTA 3,5 kg

Accessoires de SERIE

1 x 324219-0 Butée de profondeur 1 x 158057-6 Poignée

Charbon: 194435-6
