Notice Facile LM70235921 - Lampe à souder DEXTER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LM70235921 DEXTER au format PDF.
| Type d'appareil | Chalumeau thermique |
| Alimentation | Gaz butane ou propane |
| Allumage | Piezoélectrique |
| Température maximale | Jusqu'à 1300 °C |
| Débit de gaz | Réglable |
| Poignée | Ergonomique antidérapante |
| Matériau du corps | Plastique et métal |
| Usage principal | Soudure, décapage, chauffage |
| Dimensions | Compact et portable |
| Poids | Léger |
| Consommation de gaz | Variable selon usage |
| Sécurité | Valve de sécurité intégrée |
| Accessoires inclus | Non précisé |
| Durée d'utilisation | Selon recharge de gaz |
| Entretien | Nettoyage régulier recommandé |
FOIRE AUX QUESTIONS - LM70235921 DEXTER
Questions des utilisateurs sur LM70235921 DEXTER
Pour démonter la lampe à souder DEXTER LM70235921 en toute sécurité, suivez ces étapes précises :
1. Préparation
- Débranchez l'appareil : Assurez-vous que la lampe à souder est complètement débranchée de toute source d'alimentation pour éviter tout risque électrique.
- Laissez refroidir : Attendez que la lampe soit totalement froide avant de commencer le démontage afin d'éviter les brûlures.
- Rassemblez les outils nécessaires : Un tournevis adapté (généralement cruciforme), des pinces, et éventuellement un petit récipient pour conserver les vis.
2. Démontage
- Localisez les vis : Recherchez toutes les vis visibles qui maintiennent le boîtier ou les parties externes de la lampe.
- Retirez les vis : Dévissez-les soigneusement et conservez-les dans un endroit sûr.
- Séparez les parties : Ouvrez délicatement le boîtier. Faites attention aux câbles internes pour ne pas les arracher ou endommager.
- Notez l'assemblage : Prenez des photos ou faites des croquis pour vous souvenir de l'emplacement des pièces et des connexions, ce qui facilitera le remontage.
3. Précautions supplémentaires
- Manipulez les composants internes avec précaution, notamment les éléments fragiles comme les fils, les connecteurs et l'ampoule.
- Ne forcez jamais sur les pièces ; si quelque chose résiste, vérifiez qu'il n'y a pas de vis ou clips cachés.
- Travaillez dans un espace propre et bien éclairé pour éviter de perdre des petites pièces.
En respectant ces étapes, vous pourrez démonter votre lampe à souder DEXTER LM70235921 en toute sécurité et sans risque d'endommagement.
Pour insérer et percer correctement la cartouche de gaz sur votre lampe à souder DEXTER LM70235921, suivez ces étapes précises :
1. Préparation
- Assurez-vous que la lampe est éteinte et que vous travaillez dans un endroit bien ventilé, à l'écart de toute source d'inflammation.
- Vérifiez que la cartouche de gaz est compatible avec votre modèle.
2. Retrait du capuchon de la cartouche
- Enlevez le capuchon de protection de la cartouche de gaz avant l'insertion.
3. Insertion de la cartouche
- Tenez la lampe à souder à l'envers, avec l'ouverture d'insertion orientée vers le bas.
- Insérez la cartouche dans le compartiment prévu à cet effet, en veillant à orienter le côté à percer vers le mécanisme de perçage de la lampe.
- Assurez-vous que la cartouche est bien positionnée et, si votre modèle le permet, verrouillez-la en place.
4. Percement de la cartouche
- Activez le mécanisme de perçage intégré à la lampe, généralement en tournant ou en poussant un bouton ou levier prévu à cet effet.
- Vous devriez ressentir une légère résistance puis un déclic indiquant que la cartouche est percée et prête à alimenter la lampe.
Important : Manipulez toujours la cartouche et la lampe avec précaution pour éviter tout risque d'accident. Ne forcez jamais le mécanisme et assurez-vous que tout est bien en place avant d'allumer la lampe.
Téléchargez la notice de votre Lampe à souder au format PDF gratuitement ! Retrouvez votre notice LM70235921 - DEXTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LM70235921 de la marque DEXTER.

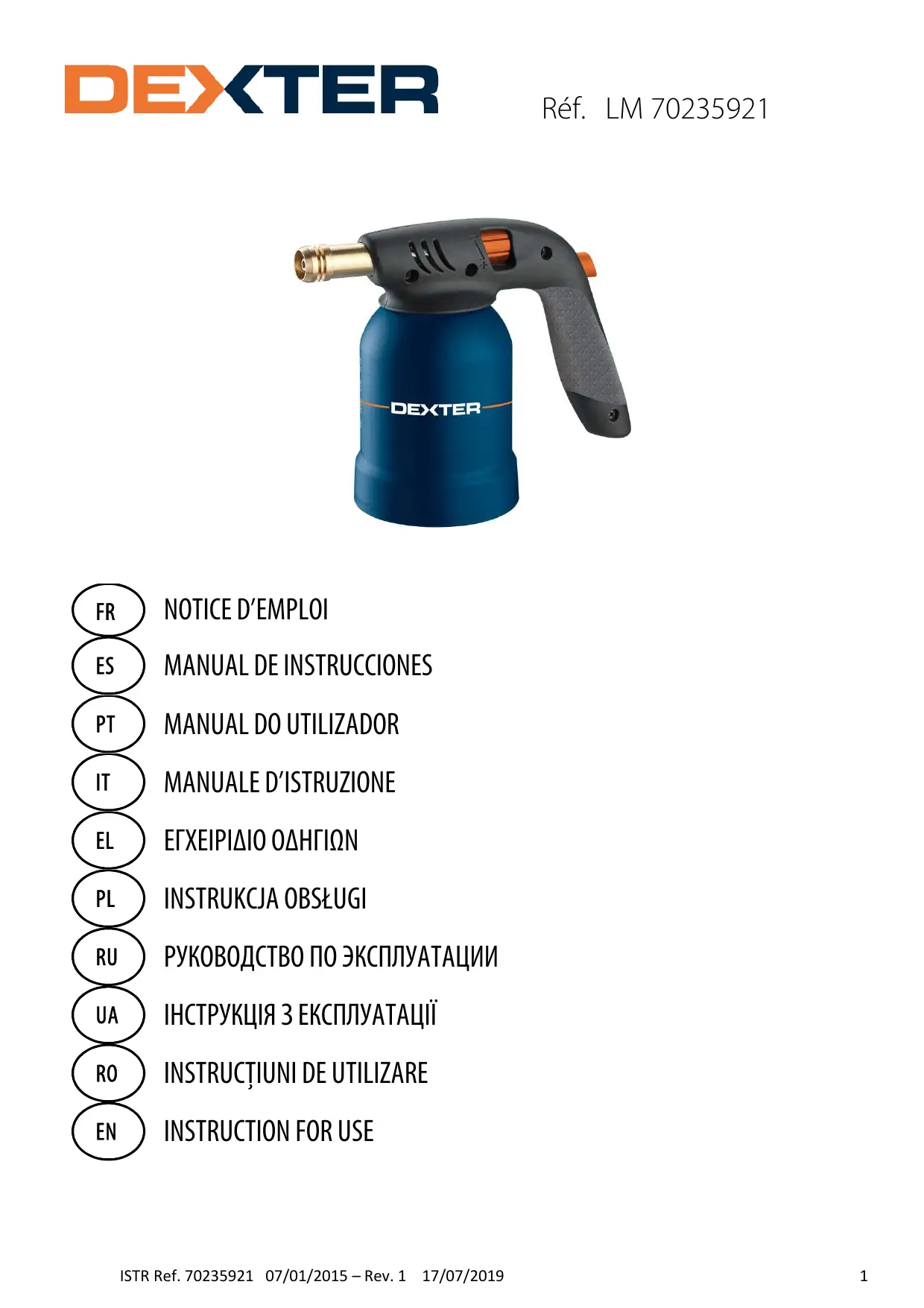

MODE D'EMPLOI LM70235921 DEXTER
| Ki AVERTISSEMENT / UTILISATION / NETTOYAGE Important: Lire cette notice d'utilisation attentivement pour vous familiariser avec l'appareil avant de l'assembler à son récipient de gaz. Conserver cette notice pour la relire plus tard. Cet appareil doit être utilisé exclusivement avec la cartouche de gaz butane perçable Dexter 1120S1DX à pression directe. Il peut être dangereux d'essayer d'utiliser d'autres cartouches de gaz. N'utiliser que dans des locaux suffisamment aérés. AVERTISSEMENTS Cet appareil est destiné exclusivement au brasage, à la soudure à l’étain, aluminium et argent, forger, à la déformation de barre, tôle, tuyau, retirer du verni, dégeler. S'assurer de la présence et du bon état des joints d'étanchéité (entre l'appareil et le récipient de gaz) avant de fixer le récipient de gaz (fig. 5 lettre C). Ne pas utiliser un appareil ayant des joints endommagés ou usés. Ne pas utiliser un appareil endommagé, qui fuit ou fonctionne mal. Cet appareil doit être utilisé dans un local suffisamment aéré, conformément à la réglementation en vigueur. Le volume d'air nécessaire pour une combustion correcte et pour éviter la formation de mélanges dangereux de gaz non brûlé est de 2m°/h pour chaque kW. L'appareil doit fonctionner en position horizontale ou avec une inclinaison maximum de 45° pour éviter de longues flammes dangereuses causées par la sortie à l'état liquide du combustible de la cartouche. L'appareil doit être utilisé loin de matériaux inflammables et au moins à 70cm des meubles, murs et plafonds. La cartouche doit être changée dans un endroit très aéré, de préférence à l'extérieur, loin de toutes sources d'inflammation telles que flammes nues, veilleuses, plaques électriques et loin d'autres personnes. En cas de fuite de votre appareil (odeur de gaz), mettez-le immédiatement à l'extérieur, dans un endroit très ventilé, sans source d'inflammation, où la fuite pourra être recherchée et arrêtée. Si vous désirez vérifier l'étanchéité de votre appareil faites-le à l'extérieur. Ne pas rechercher les fuites avec une flamme, utiliser de l'eau savonneuse. Attention : des parties accessibles de l'appareil peuvent être très chaudes. Éloigner les jeunes enfants de l'appareil. Lorsqu'il n'est pas utilisé l'appareil doit être conservé en position verticale, dans un endroit adapté, bien ventilé, pour le protéger d'éventuels risques de dégradation, et hors de la portée des enfants. AVERTISSEMENTS La cartouche doit être assemblée dans un espace aéré, de préférence à l'extérieur, loin de flamme libre, flamme pilote, plaque électrique, source de chaleur et loin de toute personne. Il est interdit de fumer pendant l'utilisation de l'appareil.
1. Séparer complètement la base de la partie supérieure en la dévissant dans le sens des
aiguilles d'une montre (fig. 1).
2. Eloigner la partie supérieure.
3. Enlever le système qui bloque la cartouche (fig. 2).
4. Insérer la cartouche dans la base et la bloquer avec le système qui bloque la cartouche
5. S'assurer que le joint en caoutchouc du robinet soit en position régulière (fig. 5 point
©) et ne soit pas endommagé.
6. S'assurer que le robinet de débit du gaz soit fermé c'est à dire bloqué dans le sens des
aiguilles d'une montre (fig. 5 point D).
7. Visser la base à la partie supérieure en la tournant dans le sens contraire des aiguilles
d'une montre jusqu'au bout, en la maintenant en position stable sur un plan horizontal (fig. 6).
8. En cas de remplacement de la cartouche répéter les opérations à partir du point 1
après s'être assuré que la cartouche de gaz soit complètement vide. La cartouche est maintenant percée ; dans le cas où en ouvrant le robinet il n'y ait pas d'arrivée de gaz, la cartouche est de toute façon perforée, elle ne doit donc absolument pas être démontée. Dans ce cas contactez votre revendeur. Pour éviter le risque de perte de gaz liquide utiliser la lampe dans une position horizontale ou légèrement oblique (max 45°
ALLUMAGE: Ouvrir légèrement le robinet dans le sens inverse des aiguilles d'une montre «+» et appuyer à fond sur le bouton d'allumage. Répéter l'opération en cas de non- allumage. Pour augmenter la puissance de l'appareil, tourner le bouton vers le signe «+» (sens inverse de l'aiguille d'une montre). Tourner le bouton vers le signe «-» (sens des aiguilles d'une montre) pour diminuer la puissance jusqu'à l'extinction.
REMPLACEMENT DE LA CARTOUCHE DE GAZ
Changer le récipient de gaz à l'extérieur et loin d'autres personnes. S'assurer que la cartouche est vide avant de la changer (secouer pour entendre le bruit du liquide). S'assurer que le brûleurs sont éteints avant de débrancher le récipient de gaz. S'assurer que le robinet est bien fermé avant de débrancher le récipient de gaz. Dévisser l'appareil de la base porte cartouche et extraire la cartouche de gaz vide. Examiner les joints d'étanchéité avant d'assembler un nouveau récipient de gaz. introduire la nouvelle cartouche dans la base porte cartouche et procéder comme indiqué dans le paragraphe «MODE D'EMPLOI ». La cartouche ne doit pas être abandonnée dans l'environnement mais dans un lieu sûr. Ne pas perforer la cartouche. Ne pas jeter la cartouche vide dans le feu. ENTRETIEN Pour nettoyer le corps de votre appareil, utiliser un chiffon imbibé d'eau chaude savonneuse. Ne jamais utiliser de produit abrasif. Pour nettoyer le brûleur, utiliser une brosse souple. Ne pas modifier l'appareil. Il est dangereux d'apporter des modifications à l'appareil, enlever ou démonter des composants ou utiliser des composants non approuvés par le fabricant. Ceci entraine l'annulation de la garantie et de la responsabilité du constructeur. GARANTIE La garantie pour ce produit est de 24 mois. En cas d'achat avec facture (usage professionnel) il est de 12 mois. 1. La garantie implique le remplacement gratuit, dans les délais fixés, de toutes les pièces qui présentent des défauts de fabrication. Sont exclus les problèmes qui découlent d'une manipulation frauduleuse, de l'usure ou de la détérioration des appareils. Sont également exclues de la garantie, les éventuelles détériorations provoquées par une non adaptation du milieu de fonctionnement des appareils et par des phénomènes indépendants de son fonctionnement normal.
2. Les réclamations doivent être signifiées dans les 60 jours.
3. La garantie est valable si elle est accompagnée du reçu ou de la facture et par référence au numéro de lot sur l'étiquette apposée sur le produit
4. Chaque appareil doit être retourné au point de vente.
5. La garantie n'est plus valable si les appareils sont faussés ou si la réparation n’a pas été effectuée par du personnel qualifié. 6. L'indemnisation de dommages directs ou indirects de toute nature à des biens ou des personnes est exclue pour emploi inadapté ou pour suspension d'emploi due à une réparation de l'appareil. ISTR Ref. 70235921 07/01/2015 -Rev.1 17/07/2019 4
