NB1620 - Adoucisseur d'eau APIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adoucisseur d'eau
Marque	APIC
Modèle	NB1620
Dimensions (H x L x P)	1152 x 330 x 557 mm
Poids à vide	36 kg
Poids en service (sans sel)	51 kg
Quantité de résine	22 L
Capacité du bac à sel	75 kg (max 50 kg recommandé)
Débit instantané	3.0 m³/h
Pression de service recommandée	3.5 bar (min 2, max 5)
Alimentation électrique	220 V
Type de vanne	Vanne volumétrique à microprocesseur
Fonctions principales	Régénération automatique, programmation, réglage de dureté
Garantie	1 an main d'œuvre, 3 ans pièces, 10 ans bac/bouteille/résine
Entretien	Recharge en sel, remplacement cartouche pré-filtre tous les 3 mois, nettoyage résine annuel
Sécurité	By-pass, flotteur anti-débordement, réducteur de pression obligatoire
Pièces fournies	Clé Allen, clips, raccords, transformateur, tuyau d'évacuation, flexibles
Installation requise	Réducteur de pression, préfiltre, évacuation avec rupture de charge
Utilisation	Eau potable d'origine connue

FOIRE AUX QUESTIONS - NB1620 APIC

Comment installer l'adoucisseur NB1620 ?

L'installation doit être réalisée dans les règles de l'art. Placez l'appareil dans un endroit sec et aéré, à l'abri du gel. Raccordez-le à l'eau froide avec des flexibles souples. Un réducteur de pression et un préfiltre sont obligatoires en amont. Prévoyez une évacuation à l'égout avec rupture de charge et une prise 220 V.

Comment régler l'heure sur l'adoucisseur ?

Utilisez le tableau de commande. Appuyez sur la touche Menu pour accéder au réglage de l'heure (TIME). Utilisez les touches Up et Down pour ajuster. Validez avec Set/Regen. L'écran se verrouille après 30 s ; appuyez 3 s sur la touche Menu pour déverrouiller.

Comment lancer une régénération manuelle ?

Appuyez sur la touche Set/Regen (touche B) pendant 5 à 10 secondes. Choisissez « delay » pour une régénération à l'heure habituelle ou « immediat » pour une régénération immédiate. Validez avec la touche Menu (touche A).

Que faire si l'eau en sortie est dure ?

Vérifiez le TH (dureté) de l'eau. Si TH entrée = TH sortie, l'appareil est peut-être en by-pass : ouvrez les vannes. Si TH entrée > TH sortie, vérifiez le niveau de sel, l'absence de colmatage, le réglage du mixing, l'aspiration et l'évacuation. Lancez une régénération manuelle après avoir rechargé le bac.

Comment régler la dureté de l'eau en sortie ?

Utilisez la vanne de mélange (mixing). Tournez-la dans le sens horaire ou antihoraire pour ajuster le TH entre 5 et 10 °f. Mesurez avec un TH test (vendu séparément). Attendez d'éliminer l'eau présente dans les tuyaux avant de mesurer.

Comment nettoyer la résine de l'adoucisseur ?

Versez 250 ml de solution nettoyante dans la canne d'aspiration du bac à sel. Lancez ensuite une régénération manuelle. Ce nettoyage est recommandé au moins une fois par an.

Quelle est la garantie de l'adoucisseur NB1620 ?

La garantie constructeur est de 1 an main-d'œuvre et déplacement, 3 ans pièces détachées, 10 ans bac, bouteille et résine. Pour en bénéficier, la mise en service doit être effectuée par un technicien APIC dans les 90 jours suivant l'achat.

Comment recharger le bac à sel ?

Utilisez du sel en pastilles pour adoucisseur. Ne dépassez pas 50 kg de sel dans le bac. Attendez que le sel soit presque fondu (quelques centimètres restants) avant de recharger. Évitez le colmatage en brisant les blocs de sel si nécessaire.

Que faire en cas de coupure de courant ?

L'heure et la programmation sont conservées en mémoire. Si la coupure est prolongée, il peut être nécessaire de remettre l'heure à jour. Vérifiez l'affichage ; s'il clignote, réglez l'heure via le menu.

Pourquoi l'eau en sortie est-elle salée ?

Une fuite au niveau de la bouteille de résine ou une faible pression lors de la régénération peuvent causer ce problème. Vérifiez la cartouche du préfiltre et la pression de l'installation. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI NB1620 APIC

I. Avant-Propos 2
II. Pièces 3
III. Garanties 4
IV. Contrat d'entretien 5
V. Caractéristiques techniques 6
VI. Installation dans les règles de l'art 7
VII. Mise en service de votre adoucisseur 10
VIII. Description des commandes et réglages 11
IX. Maintenance 13
X. Detection de pannes 14

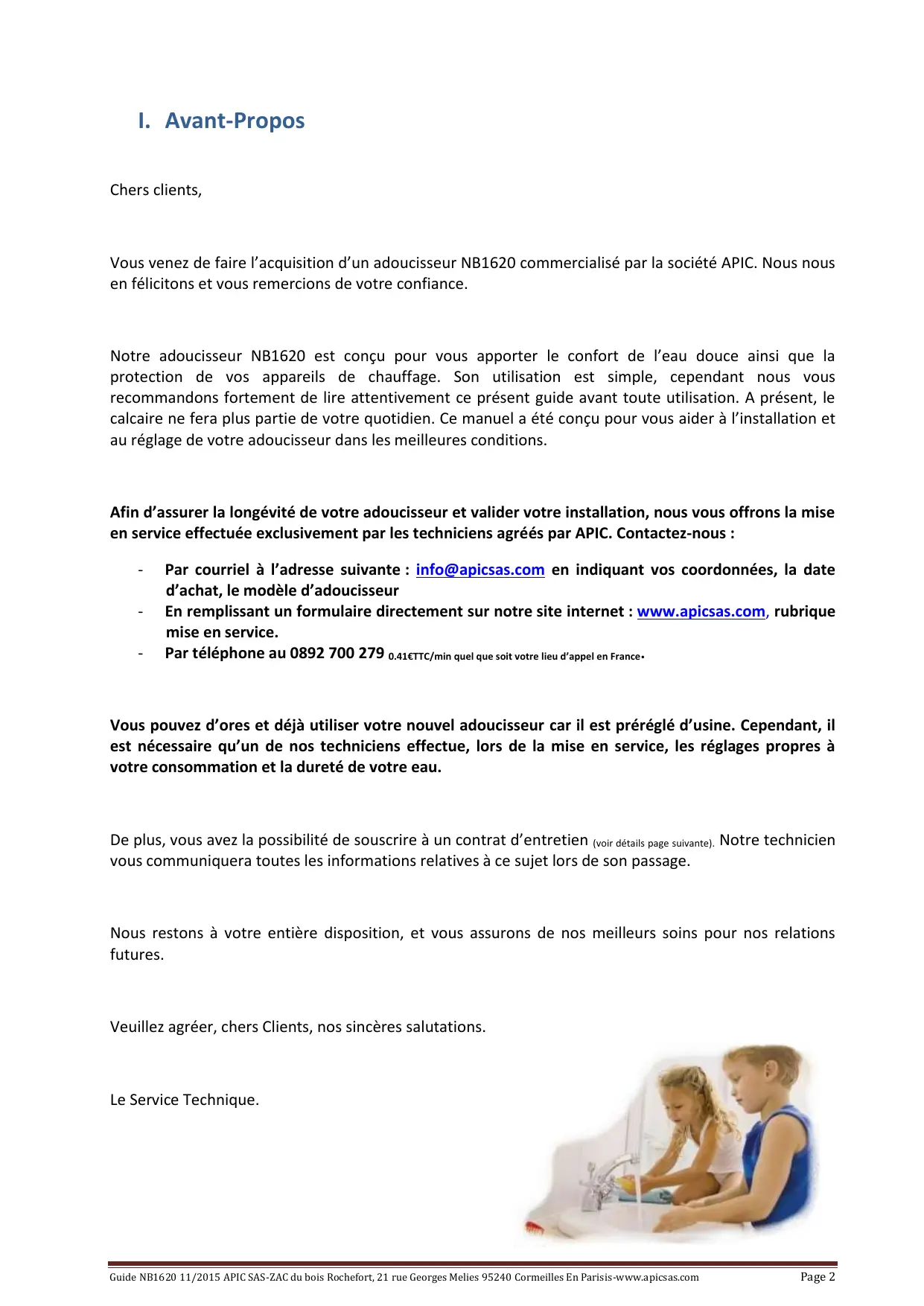

I. Avant-Propos

Chers clients,

Vous venez de faire l'acquisition d'un adoucisseur NB1620 commercialisé par la société APIC. Nous nous en félicitons et vous remercions de votre confiance.

Notre adoucisseur NB1620 est donc pour vous apporter le comfort de l'eau douce ainsi que la protection de vos apparêls de chauffage. Son utilisation est simple, cependant nous vous recommendons fortement de dire attentivement ce présente guide avant toute utilisation. A présent, le calcaire ne fera plus partie de votre quotidien. Ce manuel a été donc pour vous aider à l'installation et au réglage de votre adoucisseur dans les autres conditions.

Afin d'assurer la longévité de votre adoucissement et valider votre installation, nous vous offrons la mise en service effectue exclusivement par les techniciens agrésés par APIC. Contactez-nous :

• Par courriel à l'adresse suivante: [e-mail] en indiquant vos coordonnées, la date d'achat, le modele d'adoucisseur
• En replissant un-formulaire directement sur notre site internet : www.apicsas.com, rubrique mise en service.
• Par téléphone au 0892 700 279 0.41€TTC/min quel que soit votre lieu d'applen en France

Vous pouze d'ores et deja utiliser votre nouvel adoucisur car il est préréglé d'usine. Cependant, il est nécessaire qu'un de nos techniciens effectue, lors de la mise en service, les réglages propres à votre consommation et la durée de votre eau.

De plus, vous avez la possibilité de souscrire à un contrat d'entretien (voir détails page suivante). Notre technician vous communiquera toutes les informations relatives à ce sujet lors de son passage.

Nous restons à votre entière disposition, et vous assurons de nos autres soins pour nos relations futures.

Veuillez agreer, chers Clients, nos sincères salutations.

Le Service Technique.

II. Pièces

1- Pièces fournies

Désignation	Quantité livrée	Photo
Clef allen	1	/
Clip rouge	2	/
Raccord fileté	2	#
Alimentation	1	#
Tuyau d'évacuation	1	#
Flexibles	2	#

2- Pièces recommendées non fournies

Installation	réducteur de pression	rupture de charge	préfiltre
Entretien	solution nettoyante	solution déferisante	Th test
	cartouche lavable 60μ	cartouche 25μ	cartouche 5μ

III.Garanties

Votre adoucisseur NB1620 est garanti par la garantie constructeur 1 an main d'oeuvre et déplacement, 3 ans pieces détachées, 10 ans bac, bouteille et résine.

Pour le départ de vos garanties constructeur, vous avez les 2 possibilités suivantes :

• Contacter nos services au plus tard dans un début de 90 jours après la date d'achat. Dans ce cas, la mise en service est effectue gratuitement et la date anniversaire des garanties sera prise en compte lors du passage du technicien. Le début d'intervention est de l'ordre de deux et quatre semaines suite à votre demande de mise en service. En attendant la mise en service par un de nos techniciens, nous vous rappelons que vous pouvez utiliser votre adoucisseur.
• Contacter nos services après la période des 90 jours. Dans ce cas, si vous souhaitez effectuer cette mise en service, elle vous sera facturée, la garantie légale s'appliquera et débuta à la date d'achat de l'appareil (sur presentation de la facture d'achat).

La garantie constructeur ne s'applique que dans le cas où la mise en service est effectué par un de nos techniciens. Dans le cas contraire, seule la garantie légale s'applique.

Cette garantie couvre tout vice de fabrication. Elle ne peut s'appliquer que si les-appareils ont fait l'objet d'une installation dans les règles de l'art et d'un usage normal dans les conditions d'emploi pour lesquels ils sont prévus : traitement d'une eau potable d'origine connue.

La garantie ne s'applique pas aux détiériorations ou accidents provenant de négligences, de défaut de surveillance, d'entretien ou d'une transformation quelconque des apparéils. Les pannes provoquées par le gel, la foudre, une pression trop élevée ou une surtension électrique ne sont pas couvertes par la garantie. En cas de coupure électrique, la régénération ne se lance pas, le décompte de l'eau ne s'effectue pas.

La garantie est limitée au remplacement ou à la réparation des pieces défectueuses par notre service technique. En aucun cas, la garantie ne peut donner lieu à un remboursement du matériel ou à des dommages et intérêts directs ou indirects. Les frais de démontage, remontage, emballage et transport sont à la charge du client.

APIC décline toute responsabilité sur les accidents de personnes, de choses pouvant survenir suite à l'emploi non conforme des apparêls.

L'échange ou la réparation ne seront accordés que si la garantie est returnée à notre usine et après accord de notre service technique ou lors de l'intervention d'un de nos techniciens. Aucun départ ne pourra s'effectuer sans accord préalable.

Si son utilise, son exploitation ou sa maintenance sont incorrectes, ce produit peut provoquer des blessures graves. Les personnes chargées de l'installer, de le faire fonctionner ou de l'entrenir doivent être formées pour son utilisation, averties de ses dangers et doivent dire la totalité du manuel.

IV. Contrat d'entretien

Lors du passage de notre technicien, vous pouvez souscrire à notre contrat d'entretien.

Article 1 - PRESTATIONS REGULIERES

Le contrat d'entretien comprend :

• Une visite d'entretien par an incluant :

- analyse de l'eau : contrôle du TH avant et après l'adoucisseur.	- changement des régles de l'appareil si nécessaire.
- inspection et nettoyage de l'ensemble hydraulique.	- Contrôle visuel du système de comptage de l'eau douce.
- vérification des vannes du by-pass.	- changement de la cartouché du pré- filtrre si nécessaire (produit factué)
- vérification et entretien du système de saumurage.	- nettoyage des résines si nécessaire (produit factué).
- essais des cycles de régénération.	- élimination du Fer des résines si nécessaire (produit factué).

APIC prend a sa charge les frais de déplacement et de main d'oeuvre en cas de panne de l'adoucisseur durant l'année de souscription

Une remise de 10% est appliquée pour tout titulaire d'un contrat d'entretien pour l'achat de produit d'entretien uniquement dans le cadre d'un entretien de votre adoucisseur (cartouche du pré-filtre, solution nettoyante...).

Pour tout appel justifié par une panne réelle du matériel couvert par le contrat, APIC s'engage à intervenir le plus rapidement possible. APIC prend à sa charge les frais de déplacement, de main d'oeuvre et la fourniture des pieces usagées ou déterminées.

Cette garantie indiquée ci-dessus n'est pas due dans les cas suivants :

• Utilisation du matériel couvert de manière anormale ou dans des conditions anormales par reférence au manuel d'utilisation fourni par le vendeur du dit matériel, non surveillance du matériel par le client entre les visites.
• Intervention sur le matériel par une personne extérieure au service d'entretien APIC pour tout ou partie des travaux ou fournitures faisant l'objet du présent contrast.
• Intervention pour un cas de panne due à la force majeure : modification dans la nature de l'eau, incendie, gel, foudre, surtension électrique, inondation, surpression...

Dans ces hypothèses ainsi que dans les cas de demande d'intervention non expressément prévue par leprésent contrast (changement de place du matériel ....) les prestations effectuées et fournitures de produits feront l'objet d'une facturation. Les dispositions ci-dessus ne peuvent réduire ou supprimer la garantie légale des vices cachés, à laquelle elles ne peuvent se substituer.

Article 3 - DUREE

Le present Programme Platinium est établi pour une durée déterminée de un an et débuta à la date d'effet précisé au recto ou à défaut à la date de la signature des présents par les deux parties. Pour tout retard évientuel d'entretien, la durée du contrat est prolongée tacitement jusqu'à la visite d'entretien sans frais supplémentaire pour le client.

Article 4-FORMULE DE REVISION

La cotisation forfaitaire peut etre revisée annuellement a la date anniversaire de la date de prise d'effet du contrat Programme Platinium en fonction des variables affectant à la hausse le coût des diverses prestations inclues dans le contrat.

En outre, toute modification legale du taux de TVA s'appliquera de plein droit et sans avis aux cotisations échues à compter de l'entrée en vigueur du nouveau taux.

Article 5-RESILIATION

Le present contrat peut-être dénoncé par l'une ou l'autre des parties par l'envoi d'une dette recommandaee avec accusé de réception deux mois avant la date anniversaire de la date de prise d'effet du contrat. Le non-paiaement par le client de toute somme due ou le non-respect de l'une de ses obligations entraînera la résiliation du presente contrat par la société APIC, par simple dette recommandaee avec accusé de réception, sans préjudice de son droit de réclamer tout dommage et intérêt.

Article 6-RENONCIATION

Les dispositions de l'article 6 sont applicables uniquement en cas de démarche à domicile. Le client a la possibilité de renconcer à son engagement dans les 7 jours à compter de la signature des générées au moyen du formulaire détachable (cf contrat).

V. Caracteristiques techniques

Poids vide (kg)	36
Quantité de résine (L)	22
Contenance du bac à sel (kg)	75
Pression minimum (bar)	2
Pression maximale (bar)	5
Pression recommendée (bar)	3.5
(Réducteur de pression obligatoire)
Diamètre (mm) du raccordement plastique filtré BSP ferrête	20/27
Débit instantané (m3/h)	3.0
Poids en service en kg (sans sel)	51
Dimensions en mm (h, l, P)	1152,330,557

DESCRIPTION D'UN ADOUCISSEUR

La vanne volumétrique est dirigée par un microprocesseur.

Le corps de l'adoucisseur contient la bouteille de résine.

La canne d'aspiration (contenu dans le bac à sel) permet l'injection d'eau dans le bac pour la préparation de la saumure et la remontée de celle-ci pour régencer la résine. Un flotteur empêche tout débordement.

Le bac à sel contient le sel utilisé pour la préparation de la saumure.

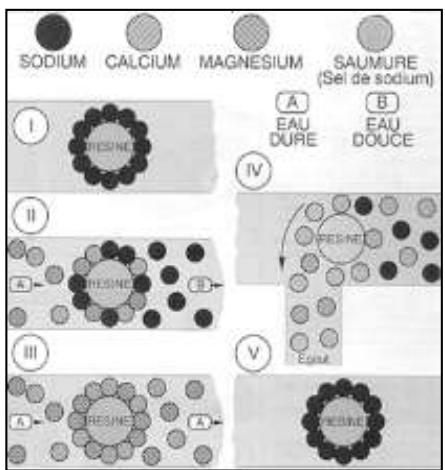

FONCTIONNEMENT D'UN ADOUCISSEUR

Un adoucisseur est un apparéil qui vous permet de transformer une eau dure en eau douce. Cette eau dure traverse de la résine alimentaire présente dans le corps de l'adoucisseur. Cette résine va capturer le calcaire comme indiqué dans le schéma ci-contre.

Phase I: La résine est totalement saturaé en sodium, préte à l'emploi.

Phase II: De l'eau dure "A" traverse le lit de résine.

Le calcium est capte par la résine aux dépens du sodium qui est libéré.
- De l'eau douce " B "ressort de l'appareil.

Phase III: La résine est totalement saturée en calcium. L'eau n'est plus adoucie.

Phase IV: La résine est régénéree avec de la saumure permettant de la débarrasser du calcaire de la résine pour I'evacuer a I'égout.

Phase V: La résine est totally saturée en sodium, prête à l'emploi.

VI. Installation dans les règles de l'art

L'installation de votre apparéil est à votre charge, ce service peut être effectué par notre société sur demande (se renseigner auprès de notre service). La mise en service est assurée gratuitement dans la mesure où vous contactez notre service dans les 90 jours après achat. Elle consiste à vérifier l'installation de l' apparéil et optimiser ses réglages.

La garantie commerciale de nos appeareils n'est valable que lorsque le montage est effectué dans « les règles de l'art ».

Ce système n'est pas conscience pour etre utilise avec de I'eau non potable d'un point de vue microbiologique ou avec une eau de qualite inconnue. Dans ce cas, I'appareil n'est pas garantiet.

1- Choix de l'emplacement

Placer l'adoucisseur dans un endroit sec, aéré, à l'abri du gel ou d'une source de chaleur.

• Monter impératifement un réducteur de pression et un préfiltre avant l'appareil.
• Installeryer notre adoucisseur sur une canalisation d'eau froide obligatoirement avec des flexibles soudles afin de ne pas endommager la vanne de votre apparéil et faciliter son déménagement.
• Prévoir une évacuation à l'égout (jusqu'à 3m de haut avec une pression de 3 bar) avec rupture de charge. Utiliser un tuyau en plastique dur.
• Prévoir une évacuation pour la surverse en cas de débordement.
• Prévoir un branchement électrique (tension 220V).
• Prévoir un sol plan pouvant supporter la masse de l'appareil.
• Ne pas utiliser de pâté à étanchéité ou de pâté à joint. Pour l'étanchéité des raccords, préférer l'utilisation du ruban t'éflon.
  Veiller à laisser un espace de 5 cm minimum sous les cuves pour un entretien aisé.
• Lors du serrage des bagues du corps de filtrre, ne pas exercer de force excessive de nature à endommager le plastique. Un serrage avec des clés type clé anglaise ou multiprise permettant d'exercer un couple trop important est interdit. La clé fournie avec votre kit d'installation sert uniquement à desserrer la bague de serrage du filtrtre, le serrage doit s'effectuer à la main.

2-Schema general de montage

A raccordement à l'arrivée d'eau (appareil vu de face, A situé à droite)

B raccordement à la sortie d'eau (appareil vu de face, B situé à gauche)

C raccordement à l'évacuation à l'égout Veiller à bien raccorder à l'égout. Utiliser un collier de serrage pour bien maintainir le tuyau d'évacuation. Cette évacuation peut se situer à une hauteur maximale de 3m au-dessus du sol.

D raccordement à l'alimentation Cet apparéil ne fonctionne pas en cas de coupure électrique.

E surverse (à raccorder à l'égout) Utiliser un collier de serrage pourmaintenir le tuyau d'évacuation. Veiller à ce que l'évacuation soit située plus bas que la surverse. Anepas confondre avec l'évacuation à l'égout C.

C
A
B
D
E

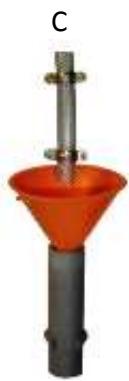

3-Mise à l'égout

Pour une pression de 4 bars, l'évacuation peut se trouver à une hauteur de 3 m au-dessus du sol. Le tuyau de la surverse doit être situé plus bas que le niveau du raccordement à l'adoucisseur en cas de débordement. Evacuation vers fosse septique compatible.

Ces 2 mises à l'égout doivent être evacuées avec une rupture de charge. Une rupture de charge est un espace entre le tuyau du tout à l'égout et l'évacuation nécessaire pour des raisons sanitaires. Le tuyau ne doit pas être en contact avec les parois de l'évacuation. Ci-contre un exemple avec un entonnoir de 12cm de diamètre et le tuyau d'évacuation en face de son centre.

4- Branchement en eau de la vanne

Deux vis maintenance le capot. Les retirer. Enlever delicatement le capot afin de ne pas arracher les fils reliant la vanne à l'électronique.

Enlever les clips et insérer les deux raccords à l'arrête de la vanne après avoir préalablementGRAISSÉs joints toriques (graisse fournie dans la boîte du transformateur). Une fois les deux raccords insérés, remettre les clips. Les raccords filétés doivent être bien maintainus par les clips une fois cette opération terminée.

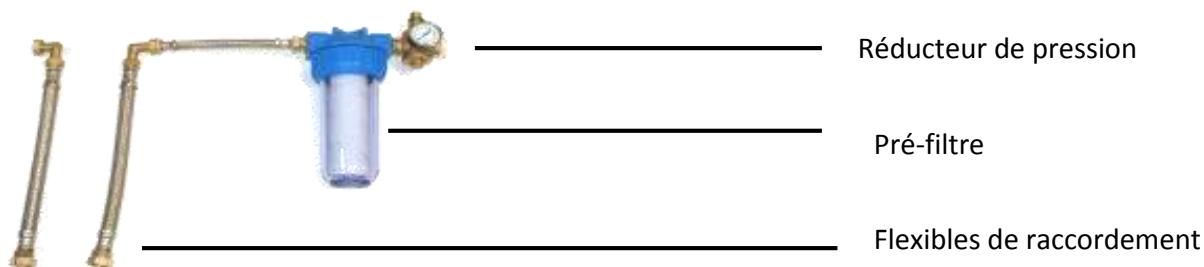

5- Kit de raccordement et du filtré

Il est préconisé d'utiliser le kit de raccordement spécialément étudié pour l'installation de nos adoucisseurs d'eau pour sa capacité de montage.

La garantie de cet apparéil ne prend pas en compte la détérioration des pas de vis en cours de montage.

6-Vanne de by-pass

Votre adoucisseur est {_equipe d'une vanne 14 de tour qui vous permet de couper l'eau dans l'alimentation et le retour de votre vanne.

Il existe deux types de vannes de by-pass qui existent sur votre modèle. Le modele A et le modele B :

A	B
-	-
Les vannes de ce modèle peuvent se tournir à la main ou avec la clé fournit.	Les vannes de ce modèle ne se tournent qu'avac la clé fournit.

VII. Mise en service de votre adoucisseur

Pour la prise en charge de vos garanties, la mise en service de votre adoucisseur doit être impératifement effectuee par un technicien APIC. Contactez-nous :

• Par courriel à l'adresse suivante : [e-mail] en indiquant vos coordonnées, la date d'achat, le modele d'adoucisseur.
• En remplissant un-formulaire directement sur notre site internet : www.apicsas.com, rubrique Mise en service.
• Par téléphone au 0892 700 279 0.41€TTC/min quel que soit votre lieu d'applen en France

Votre adoucisseur est pré-reglé d'usine et peut être d'ores et déjà utilisé. Vous pouvez effectuer la mise en service rapide décrite ci-dessous; notre technicien procédera au contrôle de l'installation et optimisera les paramètres lors de son passage.

1- Mise sous tension

Brancher le cordon E du secteur à l'adoucisseur sur une prise de courant de 220V.

2-Mise en eau

A l'aide de la clé allen 6 pans fournie dans la boîte du transformateur, tourner les vannes by pass placées sur la vanne. L'eau commence à circuler dans la résine. Vérifier qu'il n'y ait pas de fuites. Ouvrir un robinet d'eau froide avec précaution, de l'air doit s'échapper. Si l'eau est de couleur ocre, faisser couler jusqu'à ce que l'eau redevienne limpide, il s'agit d'un résidu de poussières de résine. Dévisser le mousseur de votre robinet, s'il en est muni, pour éviter son obstruction durant cette phase.

3-Bac a sel

Ajouter un sac de sel de 25kg pour adoucisser en pastille dans le bac à sel. Il est recommendé de veiller à n'introduire qu'une quantité maximale de 50kg de sel dans le bac à sel. Si le bac est trop charge en sel, il peut être sujet à des déformations. Attendre que le sel soit fondu et qu'il ne reste que quelques centimètres de sel pour recharger le bac en sel. Bien veiller à ce que le bac ne soit pas colmaté avant de réintroduire du sel. Dans le cas où le bac est colmaté, casser les blocs formés à l'aide d'un outil rigide.

4- Fonctionnement, dispositifs de sécurité et anti-retour

Le principe de fonctionnement des résines est décrit dans le chapitre V. Il s'agit du mode de fonctionnement en service. Toutefois, une fois parSEAaine (forage calendaire) ou lorsque le volume d'eau a adoucir est atteint, la vanne lance automatiquement une regénération. Celle-ci se compose de 4 phases (détassage, aspiration/rinçage lent, rincege rapide et renvoi d'eau). Au cours de cette régénération, si vous consommez de I'eau, elle sera dure (non traitée).

Le bac à sel contient une canne d'aspiration possédant un flotteur anti débordement. Ce dernier empêche toute montée d'eau dans le bac trop importante en cas de problème de l'appareil.

Nous you rappelons qu'il est nécessaire d'installer la vidange de trop plein du bac a sel, un clapet anti retour en aval de l'adoucisseur et un réducteur de pression en amont de ce dernier.

Enfin, il est nécessaire de prévoir un espace de 5cm sous le préfiltre afin de pouvoir changer la cartouche aisément. Pour le bien de tous les opérateurs aménés à travailler sur l'adoucisseur (mise en service, entretien, panne...), il est important de laisser entre 50cm et 1m de distance entre l'adoucisseur et tout autre objecteur autour de ce dernier.

VIII. Description des commandes et réglages

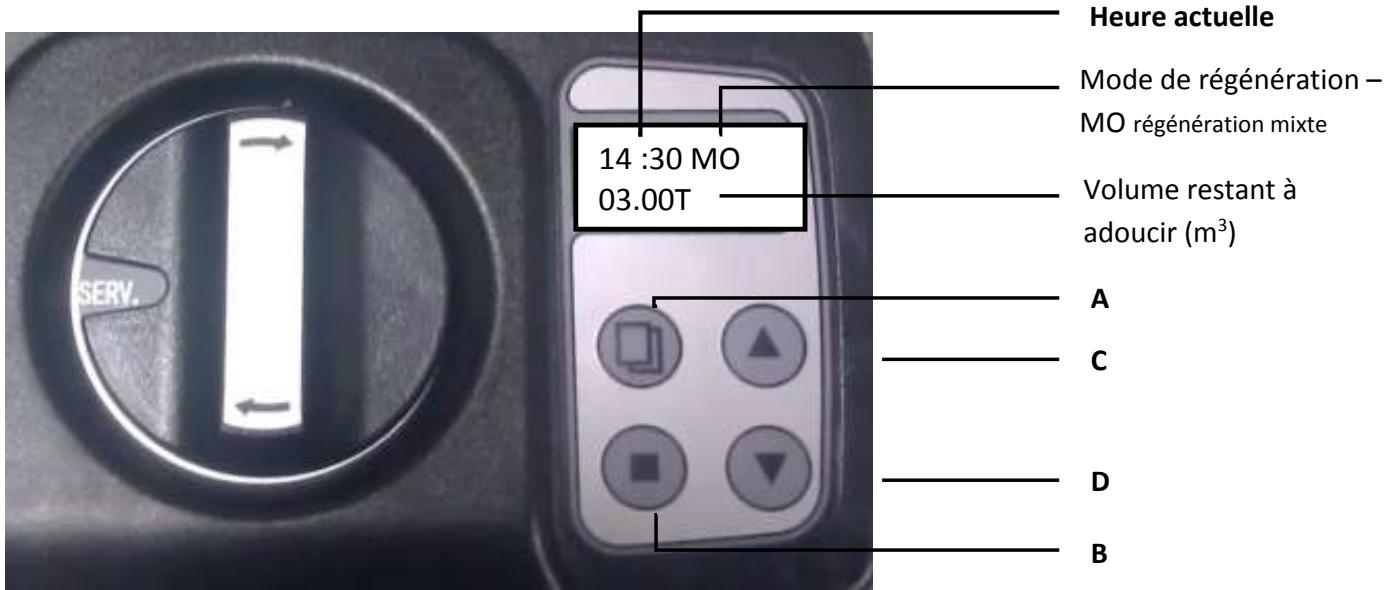

1- Tableau de commande

Touche Menu : permet d'acceder au menu / updater la valeur selectionnée

Touche Set/regen : permet de sélectionner la valeur à modifier (clignote)

Touche Up : permet d'augmenter la valeur / de faire défilier vers le haut

Touche Down : permet de diminuier la valeur / de faire défiler vers le bas

A

B

C

D

L'écran se verrouille automatiquement siaucun bouton n'est pas manipulé pendant 30s. Pour le déverrouiller, il est nécessaire d'appuyer sur le bouton A durant 3s.

2- Réglages

Etape 1: réglage du comptage d'eau METRIC ou US GALLON	REGIONAL
Etape 2: réglage du mode de régénération mixte	METER
Etape 3: réglage de l'heure	TIME
Etape 4: réglage de l'houre de régénération. D'usine, elle est régée à 2h du matin. NB : lorsque l'adoucisseur régénére, il n'y a pas d'eau douce. Préférer une heures où aucune eau n'est utilisée dans le foyer.	REG. TIME
Etape 5: réglage du forçage calendaire.	REG. DAYS
Etape 6: réglage du volume d'eau à adoucir. 121 Veau à traiter = THentrée - THsortie souhaitée (exprimé en m3). Dans le cas où vous ne connaissiez pas le THentrée de votre installation, le technicien replira cette valeur lors de la mise en service.	REG. CAP.
Etape 7 : réglage des temps de cycles – backwash (détassage) A ne pas modifier. Sera modifié par le technicien lors de la mise en service.	BACKWASH
Etape 8 : réglage des temps de cycles – brine (aspiration) A ne pas modifier. Sera modifié par le technicien lors de la mise en service.	BRINE
Etape 9 : réglage des temps de cycles – rinse (rinçage) A ne pas modifier. Sera modifié par le technicien lors de la mise en service.	RINSE
Etape 10 : réglage des temps de cycles – refill (renvoi d'eau) A ne pas modifier. Sera modifié par le technicien lors de la mise en service.	REFILL
Etape 12 : réglage de la taille de bouteille A ne pas modifier.	LOAD

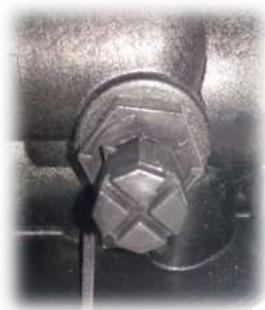

3- Réglage de la durée de sortie

La durée de l'eau en sortie de bouteille de résine est de 0^ . Afin d'éviter la présence d'eau trop douce dans les canalisations, il est recommendé de régler le TH (titre hydrotimétrique) sur une valeur entre 5 et 10^ . Pour ce faire, il est nécessaire de manipuler la vanne de mélange (ou mixing) de l'appareil. A l'aide d'un TH test (vendu séparément), mesurer la durée en sortie de votre eau. Manipuler la vanne mélangeuse vers le + / - afin de régler le TH entre 5 et 10^ . Attendre d'éliminer l'eau présente dans les tuyaux avant de procédér à une nouvelle mesure.

Si vous n'avez pas de TH Test, vous pouvez tourner d'un quart de tour la vanne dans le sens horaire. Le technicien réglera plus précisément la sortie lors de son passage.

MAN. REG. DELAY

4- Régénération manuelle

Votre apparéil est réglé pour effectuer la régénération des résines automatiquement. Cependant, il est possible d'effectuer une régénération manuelle immédiate en appuyant sur la touche B durant 5-10s. Valider sur « delay » avec B pour que la régénération se lance à l'heure habituelle. Valider sur « immediat » avec B (« delay » clignote) pour que la régénération se lance immidiatement. Enfin appuyer sur la touche A pour valider le besoin. Il est également possible de lancer une étape du cycle de régénération à l'aide de la roue centrale dans le sens horaire.

IX.Maintenance

Pour toute intervention débrancher l'alimentation électrique afin d'éviter tout risque d'électrocution. Ce produit ne comprendaucen élément à remplaçer par l'utilisateur. Pour tout problème, s'adresser à la société APIC au 01 30 25 99 69.

1- En cas de coupure de courant

En cas de coupure de courant, l'heure et la programmation interne de l'appareil sont conservées. En cas de coupure prolongée, l'heure peut ne plus être conservée.

2- Recharge en sel

Vous doivent voir 1 à 2 cm de sel dans le bac au minimum et vérifier que le bac ne soit pas colmaté. Remplir le bac à Sel de sel en pastilles. La charge maximale à introduire dans le bac ne doit pas excéder 50~kg .

3- En cas d'absence prolongée

En cas d'absence prolongée, il est recommandé de by-passer votre adoucisseur d'eau. A votre退还, il est fortement préconisé de procéder à une régénération manuelle et un nettoyage des résines à l'aide d'une ou deux solutions nettoyantes.

4- En permanence

Vous devez veiller en permanence à :

• Remplacer la cartouche du pré-filtre se situant en amont de l'adoucisseur tous les trois mois ou lorsqu'elle devient marron. Nous vous conseillons la cartouche ultrafine pour une eau de(Meilleure) qualité.
• Nettoyer la résine avec notre solution nettoyante pour adoucisser au minimum une fois tous les ans. Un flacon de 250ml doit être versé dans la canne d'aspiration. Une fois que la solution est versée, faire une régénération manuelle.
  Vérifier la durée initiale et finale en utilisant le « TH TEST » une à deux fois par an minimum afin de vérifier le bon fonctionnement de votre adoucisseur et l'évolution de votre durée d'entrée.

L'entretien spécifique de votre adoucisseur peut être effectué par l'un de nos techniciens si vous souscrieve à un contrat d'entretien (1).

(1) Détail du contrat en page 4.

X. Détction de pannes

La présence de traces blanches n'est pas causée uniquement par le calcaire. Elles peuvent etre causées par la presence de sodium, de déterments (savon, lessive, etc.) notamment.

L'utilisation d'un adoucisseur d'eau permet de réduire sa consommation en détergent, Sel régénérant de lave-vaisseletnotamment.

Dans le cas où le niveau de Sel ne diminue pas fortement et I'eau est adoucie, cela ne constitue pas une anomalie de fonctionnement. L'adoucisseur est pourvu d'un système d'optimisation de la consommation du sel.

Anomalie	Cause	Correction
Pas d'affichage	Transformateur débranché, câbles connecteurs du tableau de commande débranchés, problème de prise d'alimentation	Vérifier parmi ces facteurs la cause possible.
Eau dure		Faire un test de TH.
THentrée = THsortie	Adoucisseur est by-passé.	Ouvrir les vannes du by-pass.
THentrée > THsortie	Divers causes possibles (niveau del sel trop faible, colmatage du bac à sel, mixing trop ouvert, problème aspiration, problème au niveau de l'évacuation à l'égout, etc.)	Recharger le bac en sel, puis lancer une régénération manuelle. Vérifier absence de colmatage du bac à sel. Fermer totallement le mixing et lancer une régénération manuelle, puis faire un test de TH. Vérifier que le tube connectant le flotteur et la vanne soit bien emboité. Vérifier l'évacuation à l'égout.
Traces blanches sur tuyauterie, robinetterie, etc.	Dépôt de calcaire, de sodium, de détergent.	Faire un test de TH et utiliser le mixing pour régler correctement le TH de sortie.
Faible pression d'eau en sortie d'adoucisseur	Cartouche du préfiltre saturé, faible pression du réseau, mauvais fonctionnement du réducteur de pression.	Changer la cartouche du préfiltre. Vérifier la pression de l'eau dans le circuit sans adoucisseur d'eau (adoucisseur by-passé). Vérifier le bon fonctionnement du réducteur de pression.
En mode service, l'affichage clignote.	Coupure électrique.	Remettre à l'heure l'appareil. La programmation liée au fonctionnement de l'adoucisseur est conservée.
Absence de décompte d'eau	Compteur d'eau ou cable de compteur défectueux.	Changer la pièce défectueuse.
Eau mousseuse	Eau trop adoucie.	Augmenter le TH de sortie.
Fuite à l'égout hors mode de régénération		Contacter le SAV.
Consommation d'eau excessive	Fuite à l'égout, fuite sur le réseau d'eau de l'habitation, fréquence des régénérations trop élevées, etc.	Vérifier l'absence de fuite au niveau de l'évacuation à l'égout de l'adoucisseur, présence d'eau anormale au sol. Vérifier le circuit d'eau de votre habitation. Fermer l'ensemble des robinets et vérifier le décompte d'eau du compteur général. Dans le cas où il y a une consommation d'eau, une fuite est présente sur le réseau d 'eau. Vérifier la fréquence des régénérations de l'adoucisseur.
Niveau d'eau dans le bac important	Fuite au niveau du flotteur, fuite au niveau de la bouteille, vanne mal visée, problème au niveau du tuyau d'évacuation.	Vérifier que la vanne est bien visée sur la bouteille de résine. Vérifier que le tuyau d'évacuation ne soit pas pincé ou bouché. Si cela ne résout pas le problème, contacter le SAV.
Eau salée	Fuite au niveau de la bouteille de résine, faible pression lors de la régénération.	Vérifier la cartouche du préfiltre. Vérifier la pression de votre installation.
Consommation de sel important	Régénération trop fréquence, paramètres de régénération erronés.	Vérifier la fréquence des régénérations. Vérifier les paramètres de régénérations.

APPAREIL ELECTRIQUE : A LA FIN DE SA VIE, NE JETEZ PAS L'ADOUCISSEUR A LA POUBELLE. CE PRODUIT DOIT ETRE RECYCLE.
