| Type de produit | Adoucisseur d'eau |
| Marque | APIC |
| Modèle | HESTIA |
| Hauteur (cm) | 111 |
| Profondeur (cm) | 48 |
| Largeur (cm) | 34 |
| Poids à vide (kg) | 39 |
| Contenance du bac à sel (kg) | 75 |
| Alimentation électrique | 220 V |
| Pression d'eau recommandée (bar) | 3,5 |
| Débit instantané (L/h) | 4 500 |
| Diamètre de raccordement | 20/27 |
| Volume d'eau adouci par cycle (L) | Variable selon dureté (ex. 3457 L pour 40°F) |
| Température de fonctionnement | Eau froide, à l'abri du gel et des sources de chaleur |
| Type de vanne | Automatique volumétrique à microprocesseur |
| Fonctions principales | Adoucissement de l'eau, régénération automatique, by-pass intégré |
| Réglages utilisateur | Volume adouci, heure de régénération, forçage calendaire, dureté de sortie (vanne mélangeuse) |
| Entretien courant | Remplir le bac à sel (pastilles), changer cartouche pré-filtre tous les 3 mois, désinfecter la résine annuellement |
| Sécurité | Débrancher l'alimentation avant intervention; garantie conditionnée à une installation dans les règles de l'art |
| Garantie | 1 an main d'œuvre et déplacement, 3 ans pièces, 10 ans bouteille/corps/résine |
| Pièces détachées et réparabilité | Vanne, résine, canne d'aspiration, flotteur, kit by-pass, pré-filtre; réparation par technicien APIC |
| Installation | Réalisée par un technicien APIC (gratuite sous 90 jours après achat); prévoir évacuation à l'égout avec rupture de charge |
| Informations générales | Fabriqué par APIC SAS, 11 rue Charles Michels, 95100 Argenteuil |
FOIRE AUX QUESTIONS - HESTIA APIC
Questions des utilisateurs sur HESTIA APIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adoucisseur d'eau au format PDF gratuitement ! Retrouvez votre notice HESTIA - APIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HESTIA de la marque APIC.

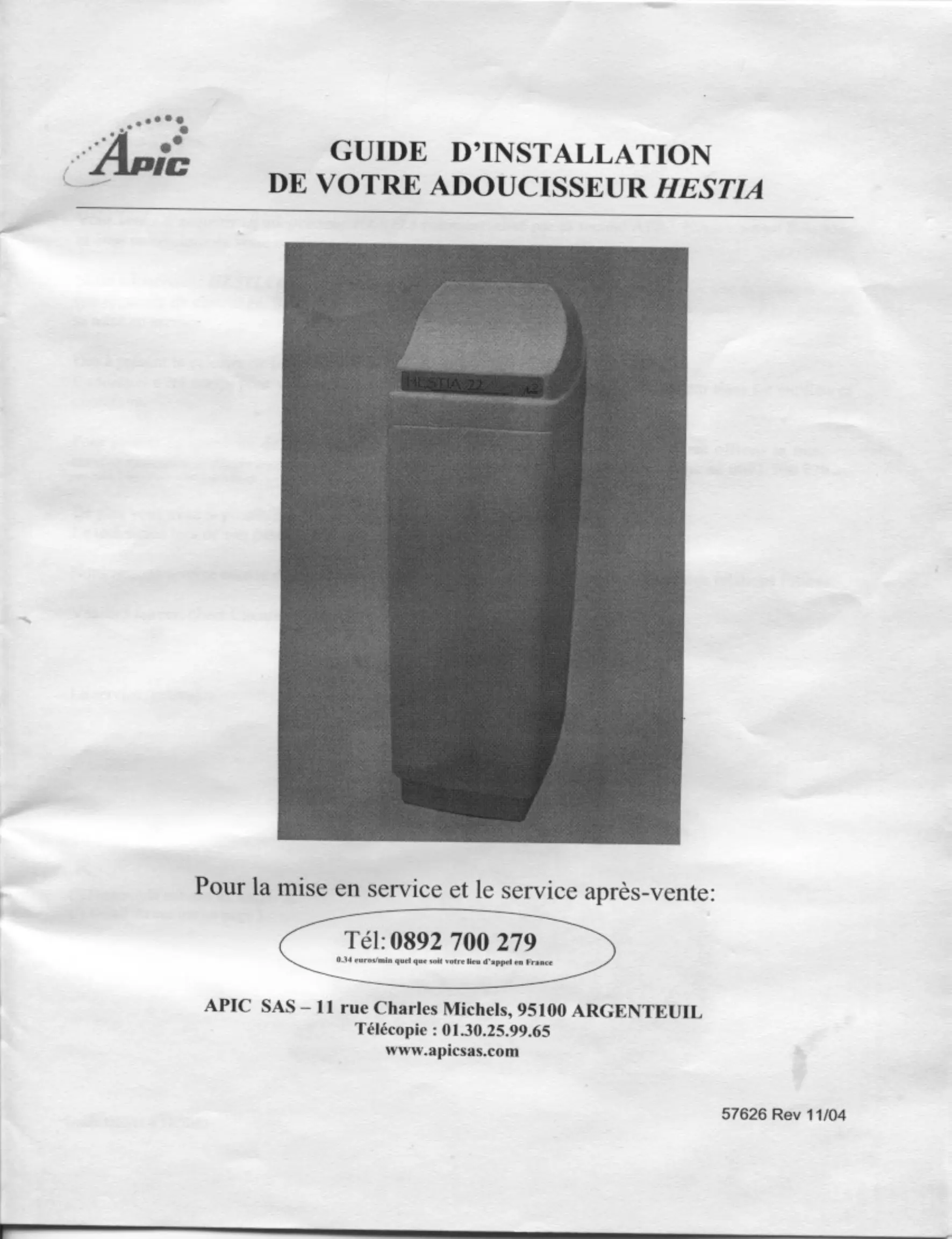

MODE D'EMPLOI HESTIA APIC
Pour la mise en service et le service après-vente:
Tel:0892700279
0.34 euros/min quel que soit le lieu d'appel en France
APIC SAS - 11 rue Charles Michels, 95100 ARGENTEUIL
Télécopie : 01.30.25.99.65
www.apicsas.com
Chers Clients,
Vous venez d'acquérir un adoucisseur HESTIA commercialisé par la société APIC. Nous vous en félicitons et vous remercions de votre confiance.
Notre adoucisseur HESTIA est conçu pour vous apporter le comport de l'eau douce ainsi que la protection de vos appareils de chauffage. Son utilisation est simple et nous vous conseillons de lire attentivement ce livret avant sa mise en service.
Dés à présent le calcaire ne fera plus partie de votre quotidien.
Ce manuel a été conçu pour vous aider à l'installation et au réglage de votre adoucisseur dans les meilleures conditions.
Pour assurer la longévité de votre adoucisseur et valider votre installation, nous vous offrons la mise en service exécutée exclusivement par les techniciens agréés par APIC. Téléphonez-nous au 0892 700 279 034 euros/min quel que soit votre lieu d'appel en France
De plus, vous avez la possibilité de souscrire un contrat d'entretien (^1)(^2)
Le technicien lors de son passage vous donnera toutes les indications à ce sujet.
Nous restons à votre entière disposition, et vous assurons de nos nouveaux soins pour nos relations futures.
Veuillez agréer, chers Clients, nos salutations distinguées.
Disponible suivant les magasins. Détail du contrat en page 3.
Garanties
Vous avez 2 possibilités pour le départ de vos garanties :
- Vous appelez nos services au plus tard dans un délai de 90 jours après la date d'achat. Dans ce cas, la mise en service est gratuite et la date anniversaire des garanties sera prise en compte lors du passage du technicien.
- Vous nous appelez après la période des 90 jours. Dans ce cas, la mise en service vous sera facturée et les garanties démarreront à partir de la date d'achat.
GARANTIES: 1 an sur la main d'œuvre et le déplacement. 3 ans sur les pièces détachées. 10 ans sur la bouteille, le corps et la résine.
Cette garantie couvre tout vice de fabrication. Elle ne peut s'appliquer que si les appareils ont fait l'objet d'une installation dans les règles de l'art et d'un usage normal dans les conditions d'emploi pour lesquels ils sont prévus.
La garantie ne s'applique pas aux déteriorations ou accidents provenant de négligences, de défaut de surveillance, d'entretien ou d'une transformation quelconque des appareils.
La garantie est limitée au remplacement ou à la réparation des pièces défectueuses par notre service technique.
APIC décline toute responsabilité sur les accidents de personnes ou de choses pouvant survenir suite à l'emploi non conforme des appareils.
Aucune indemnité ne peut être demandée à titre de dommages et intérêts pour quelque cause que ce soit.
L'échange ou la réparation ne seront accordés que si la garantie est retournée à notre usine et après accord de notre service technique. Aucun ne pourra s'effectuer sans accord préalable.
Conditions generales
Les présentes conditions générales de vente sont applicables aux relations entre APIC et le client au titre du présent Programme. Elles ne sont applicables que dans la mesure où l'installation lors de la souscription du contrat est en ordre de marche conformément aux règles en vigueur et exempte de tout vice caché.
Article 1 - prestations regulieres
Le technicien APIC dans le cadre d'une visite annuelle à la date anniversaire de ce contrat assurera les prestations détaillées ci-après :
UNE VISITE DE MAINTENANCE ET DE CONTROLE comprenant les points suivants :
| ADOUCISSEUR | AUTRES SERVICES | |
| - analyse de l'eau : contrôle du TH avant et après l'adoucisseur. | - changement de la cartouche du pré-filtre si nécessaire (produit facture) | |
| - inspection et nettoyage de l'ensemble hydraulique. | en amont des appareils précités. | |
| - vérification des vannes du by-pass. | - désinfection des résines si nécessaire (produit facture). | |
| - vérification et entretien du système de saumurage. | ||
| - nettoyage du bac à sel si nécessaire. | - Elimination du Fer des résines si nécessaire (produit facture). | |
| - essais des cycles de régénération. | ||
| - changement des réglages de l'apparéil si nécessaire. | - replissage du bac à sel (sel non fourni). | |
| - Contrôle visuel du système de comptage de l'eau douce. |
La souscription à ce contrat permet une remise de 10 % sur l'achat de produits d'entretien uniquement dans le cadre d'un entretien de votre adoucisseur (cartouche du pré-filtre, solution désinfectante...).
Pour tout appel justifié par une panne réelle du matériel couvert par le contrat, APIC s'engage à intervenir dans les trois semaines suivant l'appel dans le cadre des jours ouvrés, sauf en cas de force majeure.
APIC prend à sa charge les frais de déplacement, de main d'œuvre et la fourniture des pièces usagées ou détériorées.
Cette garantie indiquée ci-dessus n'est pas due dans les cas suivants :
Utilisation du matériel couvert de manière anormale ou dans des conditions anormales par référence au manuel d'utilisation fourni par le vendeur du dit matériel, non surveillance du matériel par le client entre les visites.
Intervention sur le matériel par une personne extérieure au service d'entretien APIC pour tout ou partie des travaux ou fournitures faisant l'objet du présent contrat.
Intervention pour un cas de panne due à la force majeure : modification dans la nature de l'eau, incendie, gel, foudre, surtension électrique, inondation, surpression...
Dans ces hypothèses ainsi que dans les cas de demande d'intervention non expressément prévue par le présent contrat (changement de place du matériel...), les prestations effectuées et fournitures de produits feront l'objet d'une facturation.
Les dispositions ci-dessus ne peuvent réduire ou supprimer la garantie légale des vices cachés, à laquelle elles ne peuvent se substituer.
Article 3 - DUREE
Le présent Programme Platinum est établi pour une durée déterminée de un an et débutera à la date d'effet précisée au recto ou à défaut à la date de la signature des présents par les deux parties.
Article 4-FORMULE de revision
La cotisation forfaitaire sera révisée annuellement à la date anniversaire de la date de prise d'effet du contrat Programme Platinum en fonction des variations affectant à la hausse le coût des diverses prestations inclues dans le contrat.
En outre, toute modification légale du taux de TVA s'applique de plein droit et sans avis aux cotisations échues à compter de l'entrée en vigueur du nouveau taux.
Article 5-resiliation
Le présent contrat Programme Platinium peut être dénoncé par l'une ou l'autre des parties par l'envoi d'une lettre recommandée avec accusé de réception deux mois avant la date anniversaire de la date de prise d'effet du contrat. Le non paiement par le client de toute somme due ou le non respect de l'une de ses obligations entraînera la résiliation du présent contrat par la société APIC, par simple lettre recommandée avec accusé de réception, sans préjudice de son droit de réclamer tout dommage et intérêt.
AVERTISSEMENT: Si son utilisation, son exploitation ou sa maintenance est incorrecte, ce produit peut provoquer des blessures graves. Les personnes chargées de l'instruction, de le faire fonctionner ou de l'entretien doivent être formées pour son utilisation, averties de ses dangers et doivent lire la totalité du manuel avant d'essayer d'instruire, de faire fonctionner ou d'entretien ce produit.
Characteristiques de l'adoucisseur HESTIA
| Dimensions (cm) | HESTIA |
| H Hauteur | 111 |
| L Profondeur | 480 |
| l largeur | 340 |
| Poids vide (kg) | 39 |
| Contenance du bac à sel | 75 kg |
Description
La vanne automatique volumétrique est dirigée par un microprocesseur.
Le corps de l'adoucisseur contient la résine.
La canne d'aspiration permet la régénération de la résine. Un flotteur empêche tout débordement.
Le bac à sel contient le sel utilisé pour la fabrication de la saumure.

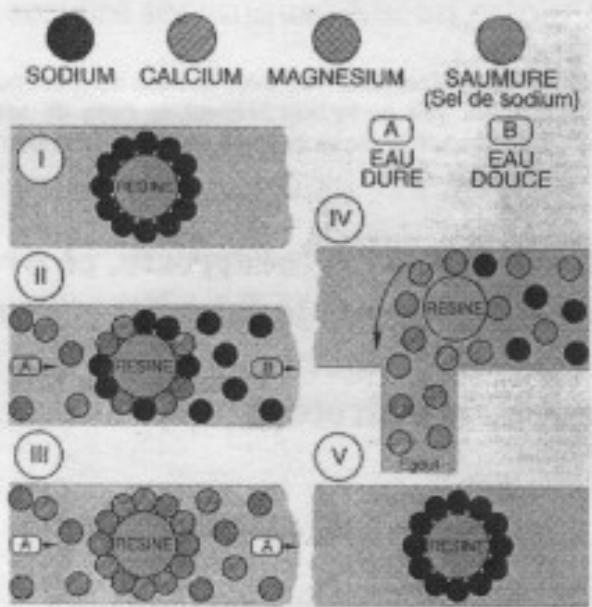

Fonctionnement d'un adoucisseur
Un adoucisseur est un appareil qui vous permet de transformer une eau dure en eau douce. Cette eau dure traverse de la résine présente dans le corps de l'adoucisseur. Cette résine va capter le calcaire comme
Indique dans le schéma ci-dessous :
Phase I: La résine est totalement saturée en sodium, prête à l'emploi.
Phase II: De l'eau dure "A" traverse le lit de résine.
Le calcium est capté par la résine aux dépens du sodium qui est libre. - De l'eau douce " B " ressort de l'appareil.
Phase III: La résine est totalement saturée en calcium. L'eau n'est plus adoucie.
Phase IV: La résine est régénérée avec de la saumure permettant de détacher le calcaire de la résine pour l'évacuer à l'égout.
Phase V: La résine est totalement saturée en sodium, prête à l'emploi.
Pour plus de renseignements, rendez-vous sur notre site: www.apicsas.com.
Installation dans les REGLES de l'art
ATTENTION: La garantie de nos appareils n'est valable que lorsque le montage est fait « dans les règles de l'art »
Choix de l'emplacement :
- Votre adoucisseur doit être placé dans un endroit sec, aéré, à l'abri du gel ou d'une source de chaleur.
- Installer votre adoucisseur sur une canalisation d'eau froide en circuit by-pass avec des flexibles souples (kit by-pass vendu séparément) pour ne pas abîmer la vanne de votre appareil et permettre d'isoler l'adoucisseur pour les opérations de maintenance ou la mise à l'arrêt. Le filtre doit être supporté de façon autonome.
- Prévoir une évacuation à l'égout avec rupture de charge. Le tuyau utilisé doit être en plastique dur.
- Prévoir un branchement électrique (220 V).
- Votre adoucisseur doit être placé sur un sol plat supportant le poids de l'appareil.

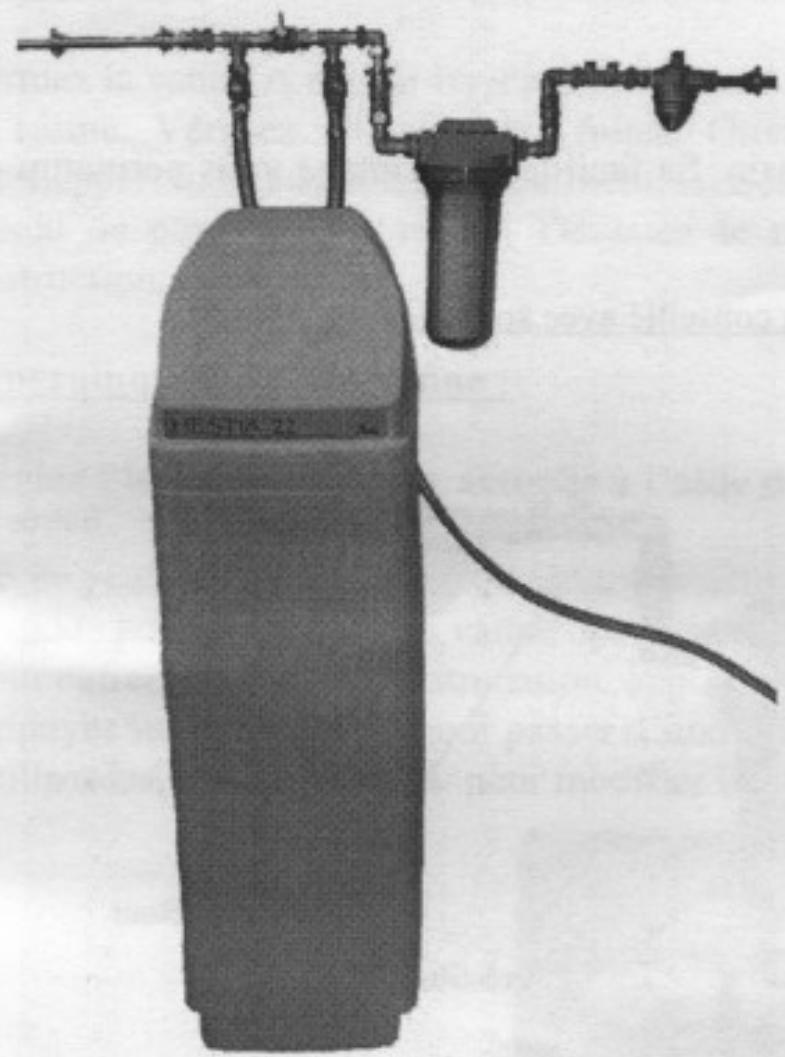

Schéma général de montage:
Pression minimum
Pression maximum
Pression recommandée
Diamètre de raccordement
Débit instantané
2 bar
4 bar
3.5 bar (au-delà
réducteur obligatoire)
20/27
4.500 L/h
Verse évacuation avec rupture de charge
AVERTISSEMENT: ce système n'est pas conçu pour être utilisé avec de l'eau non potable d'un point de vue microbiologique ou avec de l'eau dont la qualité est inconnue.

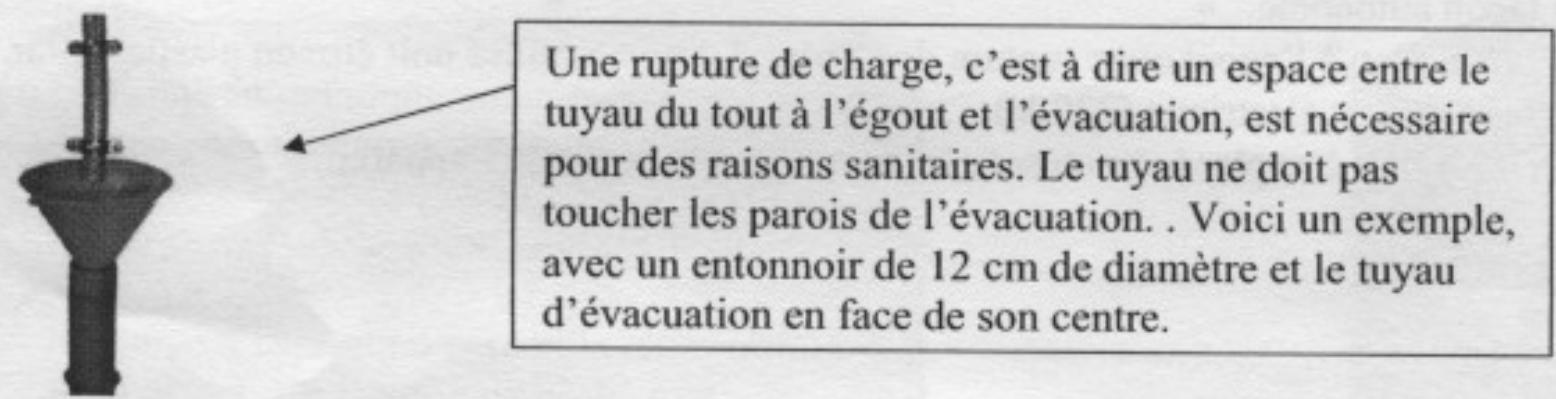

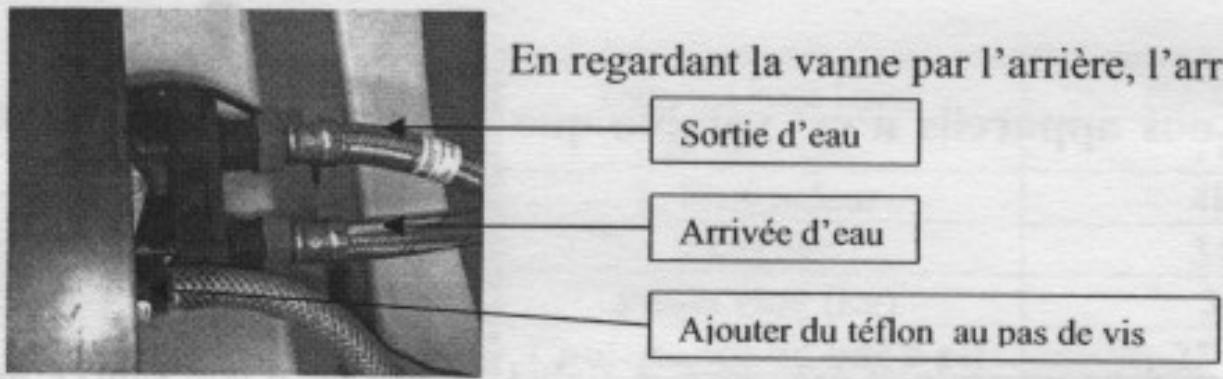

Détail du branchement en eau :
Mise à l'égout : l'écoulement du tuyau d'évacuation doit se couvrir situé plus bas que le niveau de son raccordement à l'adoucisseur.
- évacuation vers fosse septique compatible.

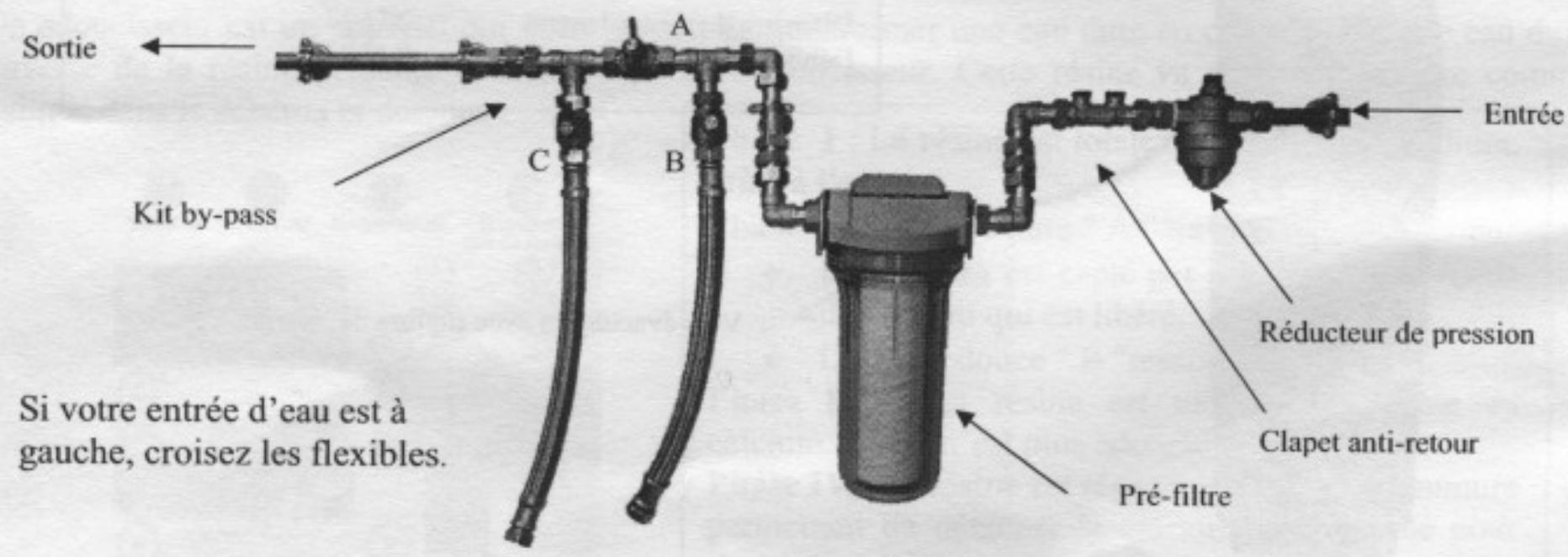

Détail du montage du kit by-pass :
Le kit "By-pass" est un élément disponible dans votre magasin. Sa facilité de montage vous permettra de raccorder votre adoucisseur au réseau.
Le montage d'un pré-filtre est fortement conseillé avec son kit by-pass.
ATTENTION à la jonction entre les raccords laiton et plastique. La garantie de cet appareil ne prend pas en compte la détérioration des pas de vis en cours de montage.
La mise en service gratuite de votre adoucisseur HESTIA doit être effectuée impérativement par un technicien APIC.
Veuillez telephoner au: 0892 700 279 0.34 euros/min quel que soit vous lieu d'applé
Nos services vous fixeront un rendez-vous en fonction des plannings.
En cas d'urgence vous pouvez effectuer la mise en service rapide décrite ci-dessous et le technicien contrôle tous les paramètres lors de son passage.
Mise sous tension :
Reliez-vous à l'adoucisseur à une prise de courant 220 V.
Mise en eau :
Fermez la vanne A du Kit By-Pass et ouvrez les deux autres vannes B et C. L'eau commence à circuler dans la résine. Vérifie[ifiez] s'il y a des fuites. Ouvrez un robinet d'eau froide avec précaution, de l'air doit s'échapper. Si l'eau est de couleur ocre, laissez couler jusqu'à ce que l'eau redevienne limpide, il s'agit d'un résidu de poussière de résine. Dévissez le mousseur de votre robinet s'il en est muni pour éviter son obstruction.

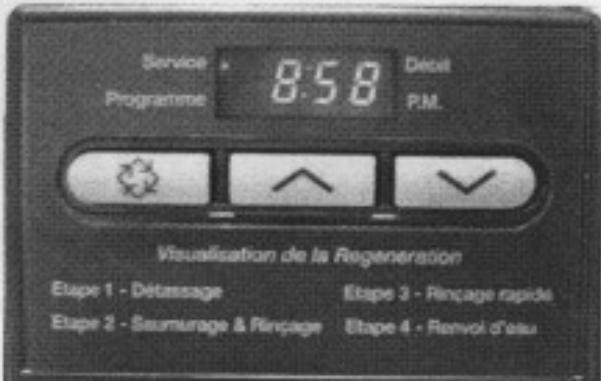

Régalez l'horloge à l'heure actuelle à l'aide des flèches.
On ne peut entrer dans le mode programmation que si la vanne est en position service (point allumé). Durant le mode programmation, la vanne opère normalement en enregistrant toutes les informations.
Pour entrer en mode programmation, appuyer et maintenir simultanément et pendant 5 secondes.
Appuyer sur la touche O pour passer d'une étape à la suivante.
Utiliser les touches et pour modifier les valeurs affichées.
Remarque: il faut passer sur toutes les étapes de la programmation et revenir à l'heure régée pour que les modifications de la programmation soient sauvegardées.
Guide HESTIA 11/2004

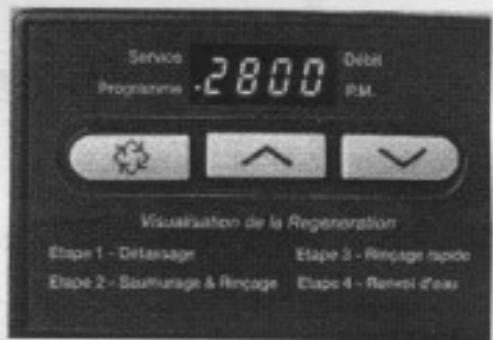

Étape 1: Réglement du volume d'eau à adoucir
Determinez vous la duréte d'entrée à l'aide du TH Test (vendu séparément) ou regardez la valeur approximative indiquée sur votre facture d'eau.
121 Calcul du volume = 121(durete mesurée - 5) × 1000
Par exemple si votre durété est de 40°F le volume d'eau que peut adoucir l'HESTIA est de 3457 litres.
Ajustez le volume à l'aide des flèches.

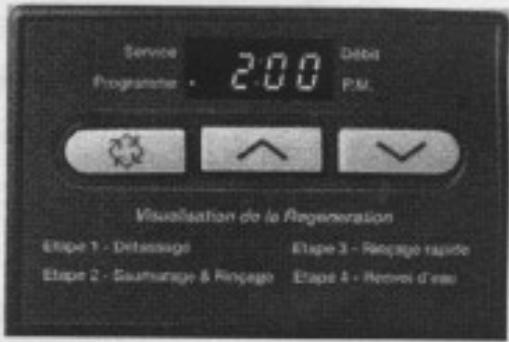

Étape 2: Réglement de l'heure de régénération
L'heure de régénération est par défaut fixée à 2 heures du matin. Vous pouvez la changer à l'aide des flèches.
Pendant la régénération, vous pouvez toujours consommer de l'eau mais elle sera dure.
Etape 3: Forçage calendaire
La vanne doit indiquer A-OFF. Positionnez-vous sur A-7.
Ce forçage a lieu pour des raisons sanitaires.
Réglage de la durée d'eau en sortie :
Par défaut l'eau sort de l'adoucisseur à 0°F, il faut donc rajouter de l'eau dure, à l'aide de la vanne mélangeuse située sur la gauche de la vanne, pour avoir une durée de sortie entre 5°F et 10°F. Analysez votre eau en sortie à l'aide du kit TH Test (vendu séparément). Si votre eau a une durée inférieure à 5°F, tournez la vanne dans le sens des aiguilles d'une montre, si votre durée est supérieure à 10°F, tournez la vanne dans le sens inverse. Laissez couler l'eau quelques minutes et retestez votre eau. Lorsque vous êtes entre 5°F et 10°F, le réglage est fini.
Si vous n'avez pas de TH Test, vous pouvez tourner d'un quart de tour la vanne dans le sens horaire. Le technicien réglera plus précisément la sortie lors de son passage.

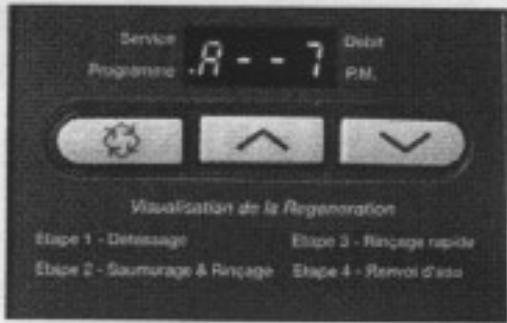

Regénération manuelle :
Il y a deux solutions pour déclencher une régénération manuelle.
Appuyer et relâcher la touche O : La diode « service » clignotera et la régénération commencera à l'heure préréglée.
Appuyer et maintenir pendant 5 secondes la touche O: une régénération démarrera instantanément.
Ajoutez 2 ou 3 sacs de sel pour adoucisseur de 25kg

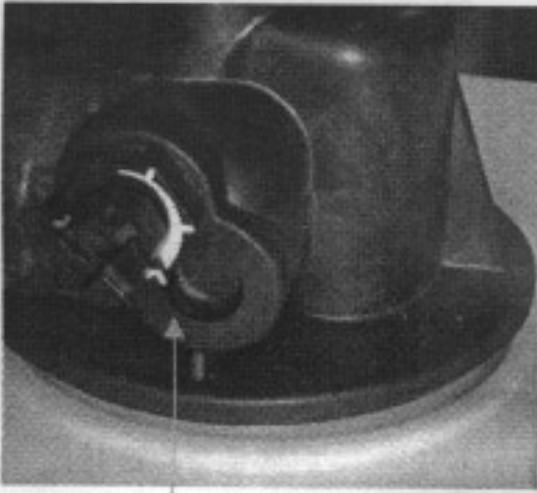

Vanne mélangeuse
AVERTISSEMENT: Pour toute intervention débrancher l'alimentation électrique afin d'éviter tout risque d'électrocution. Ce produit ne comprendaucun élément à remplacer par l'utilisateur. Pour tout problème s'adresser à la société APIC au 0892 700 279 0.34 euros/minquel que soit votre lieu d'applé
Vous devez veiller en permanence à:
Remplir le bac à sel de sel en pastilles (jusqu'à 3 sacs de 25kg). Le niveau de sel doit toujours être supérieur à celui de l'eau, vous ne devez donc jamais voir d'eau. Remplacer la cartouche du pré-filtre située en amont de l'adoucisseur tous les trois mois ou après colmatage. Nous vous conseillons la cartouche ultrafine. Désinfecter la résine avec notre solution désinfectante pour adoucisseur tous les ans. Dans le cas d'une longue absence (par exemple les vacances), il est conseillé d'utiliser la Solution Désinfectante pour Adoucisseur au retour.

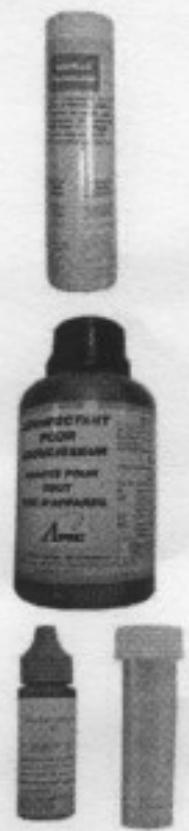

Deux flacons de 250ml doivent être versés dans le bac à sel. La désinfection se fait lors de la mise en route d'une régénération manuelle.
Vérifier la durée initiale et finale en utilisant le « TH TEST »
ATTENTION: l'eau ne doit s'écouler à l'égout que pendant les périodes de régénération.
Un écoulement permanent serait un signe de dysfonctionnement. Dans ce cas contacter notre Service Après Vente.
L'entretien spécifique de votre adoucisseur peut être effectué par l'un de nos techniciens si vous souscrivez à un contrat d'entretien (1) (^2)
(1) Disponible suivant les magasins. (2) Détail du contrat en page 3
