AudioKit 3208D - Interphone SCS SENTINEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AudioKit 3208D SCS SENTINEL au format PDF.
| Type de produit | Interphone audio filaire |
| Marque | SCS SENTINEL |
| Modèle | AudioKit 3208D |
| Installation de la platine de rue | À encastrer |
| Installation du combiné | En applique, intérieur uniquement |
| Matériau de la façade | Aluminium |
| Dimensions de la platine de rue | 116 x 198 x 55 mm |
| Dimensions du combiné | 98 x 214 x 40 mm |
| Alimentation | Adaptateur secteur fourni |
| Sortie gâche / serrure | 12 V / 15 W max |
| Câblage de la platine au combiné | 0 à 50 m : câble 0,75 mm² ; 51 à 100 m : câble 1 mm² |
| Distance maximum de câblage | 100 mètres |
| Utilisation | Intérieur uniquement (combiné et adaptateur) |
| Contenu du kit | Platine de rue, visserie, notice |
| Hauteur de fixation recommandée | 1,5 mètres du sol |
| Précautions d'installation | Joint silicone transparent sur le haut et les côtés de la platine de rue (pas sur le bas) |
| Entretien et nettoyage | Débrancher avant nettoyage ; chiffon doux sans solvants ni produits abrasifs |
| Garantie | Enregistrement sous 1 mois sur www.scs-laboutique.com ; conserver code-barres et justificatif d'achat |
| Assistance téléphonique | 0 892 350 490 (0,35 €/min + prix appel) |
| Site web | www.scs-sentinel.com |
FOIRE AUX QUESTIONS - AudioKit 3208D SCS SENTINEL
Questions des utilisateurs sur AudioKit 3208D SCS SENTINEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice AudioKit 3208D - SCS SENTINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AudioKit 3208D de la marque SCS SENTINEL.
MODE D'EMPLOI AudioKit 3208D SCS SENTINEL
Platine de rue à encastrer
SOMMAIRE
A- Précautions d'utilisation 2
B- Descriptif 2
B1-Contenu du kit/Dimensions 2
B2 - Présentation du produit 3
C1-Schema de cablage 3
C2 - Installation et raccordement 4
D- Caracteristiques techniques 4
E- Assistance téléphonique. 5
F-Garantee 5
G-Avertissements 5
A- PRECAUTIONS D'UTILISATION
Ce manuel fait partie intégrante de votre produit. Ces instructions sont pour votre sécurité. Lisez-les attentivement avant utilisation et conservez-les pour une consultation ultérieure. Choisir un emplacement approprié. S'assurer qu'aucun élément ne gène à l'insertion des chevilles et des vis dans le mur. Ne pas brancher votre alimentation tant que votre installation n'est pas terminée et contrôleé. La mise en œuvre, les connexions électriques et les réglages doivent être effectuels dans les règles de l'art par une personne qualifiée et spécialisée. Le bloc d'alimentation doit être installé dans un lieu sec. Vérifier que ce produit est utilisé uniquement pour l'utilisation auquel il est destiné.
B- DESCRIPTIF

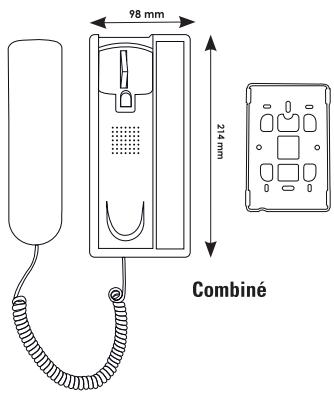

B1- Contenu du kit / Dimensions
Platine de rue
Visserie
Notice

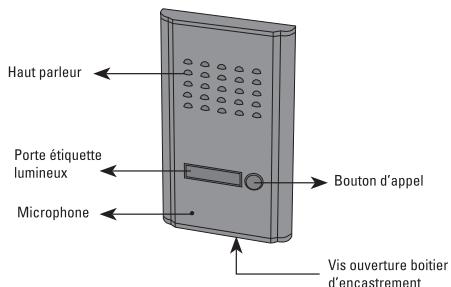

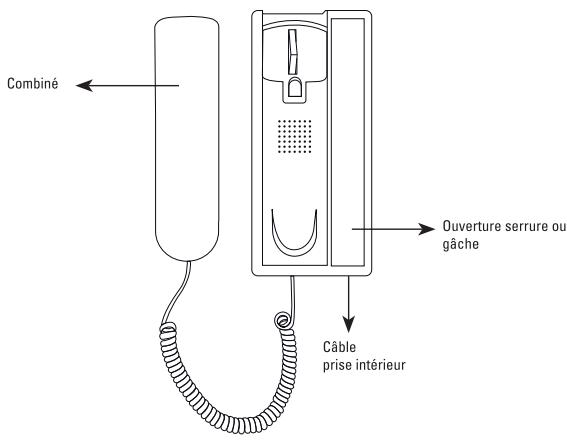

B2- Présentation du produit
C- CÁBLAGE / INSTALLATION

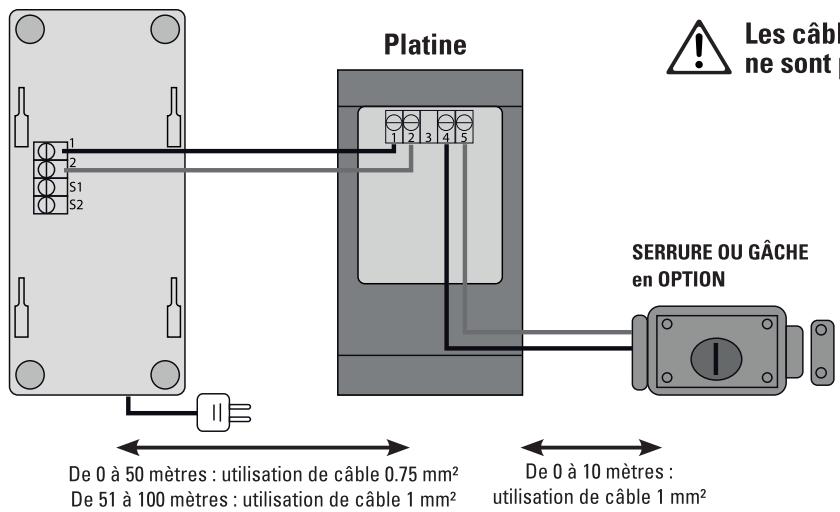

C1-Schema de cablage
Combé

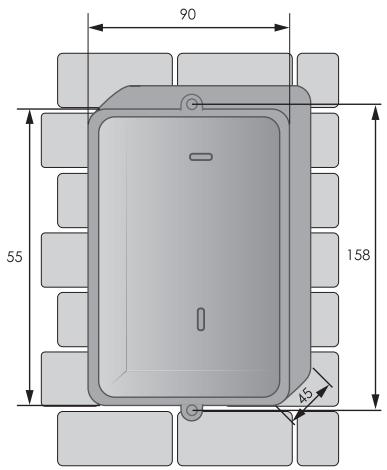

C2- Installation et raccordement

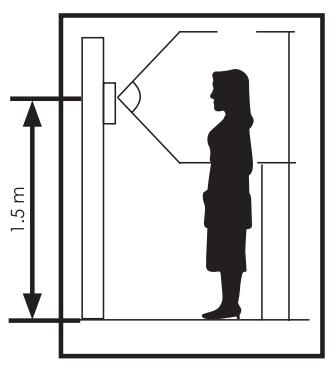

Fixer la platine de rue a 1,5 mètres de hauteur sur un mur plat.
- Oter la vis du bas de la platine de rue, soulever légèrement le boîtier d'encastrement puis faire couilisser la facade.
- Connecter les fils à la platine.
- Fixer le poste interieur à 1,5 mètres de hauteur sur un mur plat. Fixer d'abord le support plastique arrrière, connecter vos fils et venir enfincher le combiné sur son support.
- Brancher le combiné sur une prise interieure.
- Àprous installation et test, placer un joint silicone transparent sur le haut et les côtes de la platine de rue (pas sur le bas) pour éviter tout risque d'infiltration.
- Effectuer un test de fonctionnement avant de fixer définitivement les éléments.
D-CARACTERISTIQUES TECHNIQUES
Platine de rue
| Installation | à encastrer |
| Façade | aluminium |
| Sortie gâte / serrure | 12V /15W max |
| Dimensions | 116 x 198 x 55 mm |
Combé
| Installation | en applique |
| Câblage | 0 à 50 mètres : par câble 0.75 mm2(non fourni)51 à 100 mètres : par câble 1 mm2(non fourni) |
| Distance maximum de câblage | 100 m |
| Utilisation | intérieur uniquement |
| Dimensions | 98 x 214 x 40 mm |
E- ASSISTANCE TÉLÉPHONIQUE
En cas de besoin, vous pouvez prendre contact avec notre assistance technique au numero ci-dessous
0 892 350 490
Service 0,35 € / min + prix appel
Horaire hotline, voir sur le site internet: scs-sentinel.com
Nous vous demandons au préalable de relever la réference de votre matériel sur la notice ou l'emballage de votre produit. Nous vous conseillons également de brancher votre matériel « en fils volants » sur une table après avoir démontré les éléments afin de facilement déterminer si c'est le matériel ou l'installation qui pose problème.
F- GARANTIE
N'oubliez pas d'enregistrer votre garantie dans le mois suivant votre achat en vous rendant sur notre site internet: www.scs-laboutique.com/accountProduct/declaration.
Conserve soigneusement le code-barre ainsi que votre justificatif d'achat, il vous sera demandé pour faire jour la garantie.
Il est imperatif de garder une preuve d'achat durant toute la période de garantie.
G- AVERTISSEMENTS
Garder une distance minimale (10cm) autour de I'appareil pour une aeration suffisante.
- Ne pas gérer l'airation par l'obstruction des ouvertures d'airation par des objets tels que journaux, nappes, rideaux, etc.
- Ne pasapprocher l'appareil de flammes nues, telles que des bougies allumées.
- Le fonctionnement normal du produit peut être perturbé par une forte interférence electromagnétique
- Cét équipement est destiné à un usage privé uniquement
- L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Cet apparéil ne doit pas être utilisé sous un climat tropical.
- La prise du réseau d'alimentation doit demeurer aisément accessible. Elle est utilisée comme dispositif de déconnexion.
- Le combiné et l'adaptateur doivent être utilisés en interieur
- Effectuer tous les branchements entre les éléments avant d'alimenter le kit.
- Ne brancher votre appareil qu'vec l'adaptateur fourni.
- Les éléments étant composés d'électronique, ils sont à manipuler avec précaution.
- Ne pas boucher le microphone de la platine de rue et du combiné.
- Lors de l'installation de votre produit, ne laissez pas les emballages à la portée des enfants ou des animaux. Ils représentent une source potentielle de danger.
- Ce produit n'est pas un jouet. Il n'a pas eté concu pour être utilisé par des enfants.
Avant tout entretien, débranchez vos appareils. Ne pas nettoyer le produit avec des solvants, des substances abrasives ou corrosives. Utiliser un simple chiffon doux pour nettoyer l'écran du moniteur. Ne rien vaporiser sur le produit.
Assurez-vous de la bonne maintenance de votre produit et vérifie fraisment l'installation pour déceler tout signe. N'utilise pas l'appareil si une réparation ou un réglage est nécessaire. Faites appel à du personnel qualifié.
Ne jetez pas les piles et les appareils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont apteptibles de contener ne peuvent nuire à la santé et à l'environnement. Utilisez les moyens de collectes sélectives mis à voir le position par votre commune ou votre distributeur.
TABLE OF CONTENTS
A-Safety instructions 6
B- Description 6
