AIRVISIO 150 - Interphone vidéo SCS SENTINEL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Interphone vidéo sans fil
Taille de l'écran	2,4 pouces
Portée sans fil	150 m en champ libre
Installation	Facile sans fil
Fonction enregistrement	Photos
Nombre de mélodies	3 mélodies
Compatibilité gâche/portail	Oui
Alarme anti-arrachement	Oui
Type d'écran	Couleur
Alimentation	Non précisé
Communication	Audio et vidéo bidirectionnelle
Matériau du boîtier	Non précisé
Résolution caméra	Non précisé
Poids	Non précisé
Dimensions	Non précisé

FOIRE AUX QUESTIONS - AIRVISIO 150 SCS SENTINEL

Qu'est-ce que le SCS SENTINEL AIRVISIO 150 ?

Le SCS SENTINEL AIRVISIO 150 est un appareil de surveillance de la qualité de l'air conçu pour mesurer divers polluants et fournir des données en temps réel sur l'environnement intérieur.

Comment installer le SCS SENTINEL AIRVISIO 150 ?

Pour installer le SCS SENTINEL AIRVISIO 150, branchez l'appareil à une source d'alimentation, placez-le dans un endroit bien ventilé et suivez les instructions sur l'écran pour configurer le réseau Wi-Fi.

Pourquoi mon SCS SENTINEL AIRVISIO 150 ne se connecte-t-il pas au Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct, que le signal est suffisamment fort et que l'appareil est à jour avec le dernier firmware. Vous pouvez également essayer de redémarrer l'appareil.

Comment interpréter les données affichées par le SCS SENTINEL AIRVISIO 150 ?

Les données affichées incluent des niveaux de polluants comme le CO2, les COV et les particules fines. Des niveaux élevés peuvent indiquer une mauvaise qualité de l'air et nécessitent une ventilation.

Que faire si le SCS SENTINEL AIRVISIO 150 ne s'allume pas ?

Vérifiez si l'appareil est correctement alimenté et si la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en débranchant et en rebranchant l'alimentation.

Comment mettre à jour le firmware du SCS SENTINEL AIRVISIO 150 ?

Pour mettre à jour le firmware, accédez à l'application associée, allez dans les paramètres de l'appareil et recherchez une option de mise à jour. Suivez les instructions à l'écran pour compléter le processus.

Le SCS SENTINEL AIRVISIO 150 est-il étanche ?

Non, le SCS SENTINEL AIRVISIO 150 n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions humides pour garantir son bon fonctionnement.

Comment nettoyer le SCS SENTINEL AIRVISIO 150 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Où puis-je trouver des informations supplémentaires sur le SCS SENTINEL AIRVISIO 150 ?

Vous pouvez consulter le site web du fabricant ou le manuel d'utilisateur fourni avec l'appareil pour des informations détaillées et des conseils d'utilisation.

MODE D'EMPLOI AIRVISIO 150 SCS SENTINEL

sans fil - écran 2.4"

A- Précautions d'utilisation 3
B- Descriptif 3
C-Cablage/Installation 4
D-Utilisation 10
E- Reglages 11
F- Caracteristiques techniques. 17
G- Assistance technique 17
H-Garantie 18
I-Avertissements 18

A- PRECAUTIONS D'UTILISATION

Ce manuel fait partie intégrante de votre produit. Ces instructions sont pour votre sécurité. Lisez-les attentivement avant utilisation et conservez-les pour une consultation ultérieure. Choisir un emplacement approprié. S'assurer qu'aucun élément ne gène à l'insertion des chevilles et des vis dans le mur. Ne pas brancher votre alimentation tant que votre installation n'est pas terminée et contrôleé. La mise en œuvre, les connexions électriques et les réglages doivent être effectuels dans les règles de l'art par une personne qualifiée et spécialisée. Le bloc d'alimentation doit être installé dans un lieu sec. Vérifier que ce produit est utilisé uniquement pour l'utilisation auquel il est destiné.

B- DESCRIPTIF

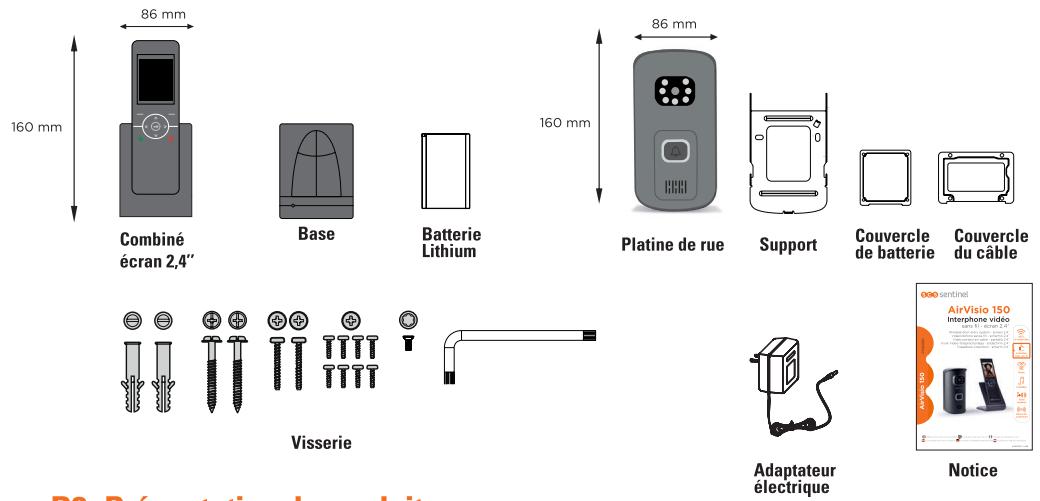

B1- Contenu du kit / Dimensions

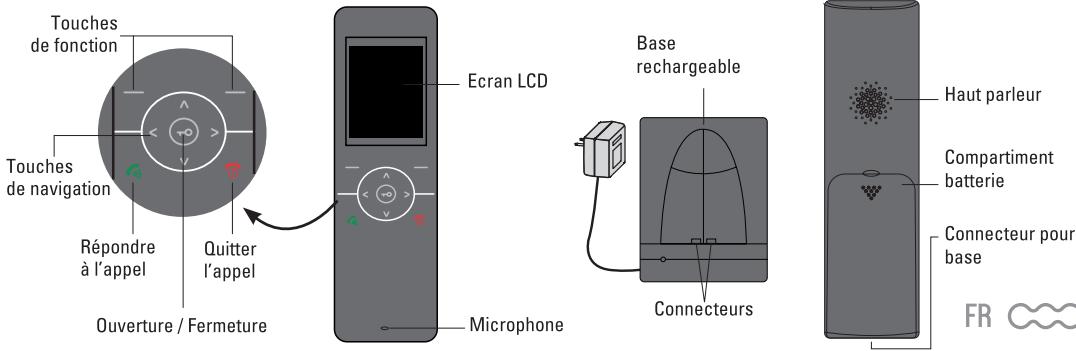

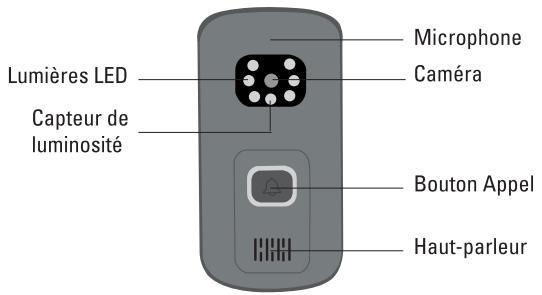

B2- Présentation du produit

C- CÁBLAGE / INSTALLATION

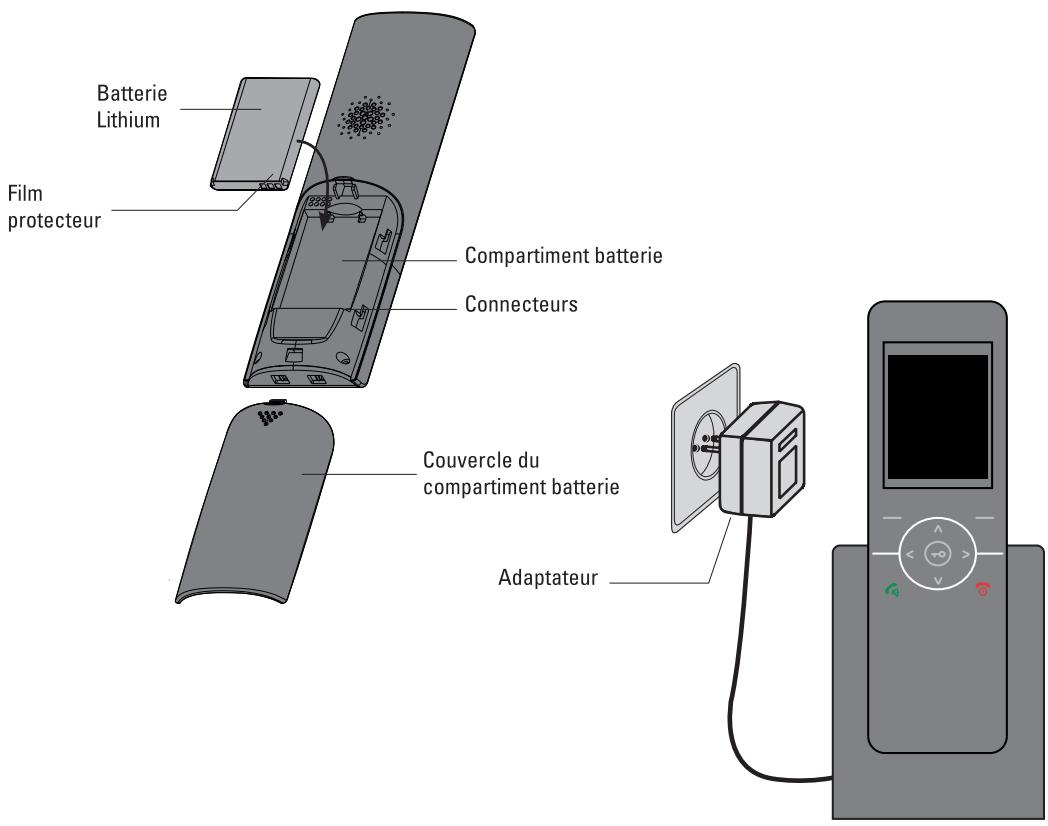

C1- Installation combiné

Chargement du combiné

Avant la première utilisation, le combiné interieur doit être rechargé pendant 5 heures sur sa base (à brancher)

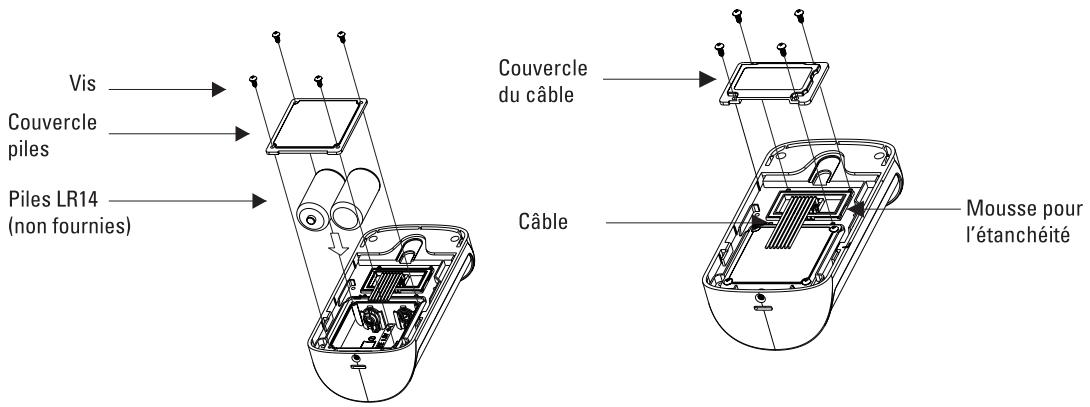

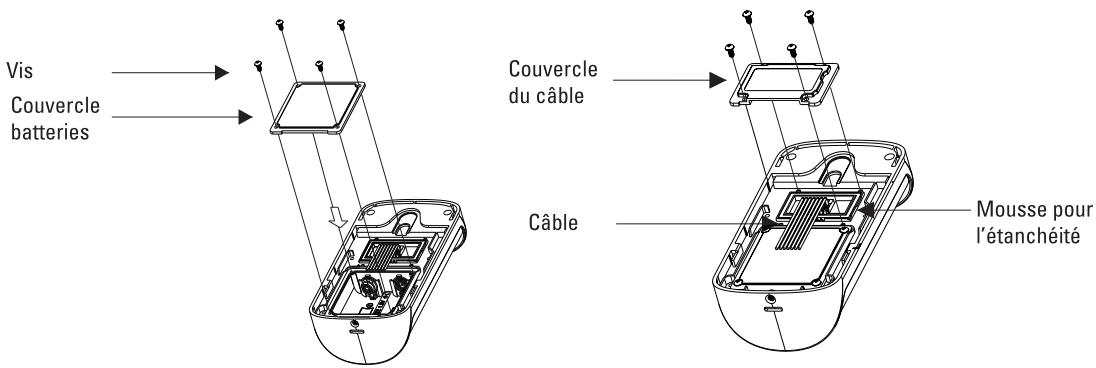

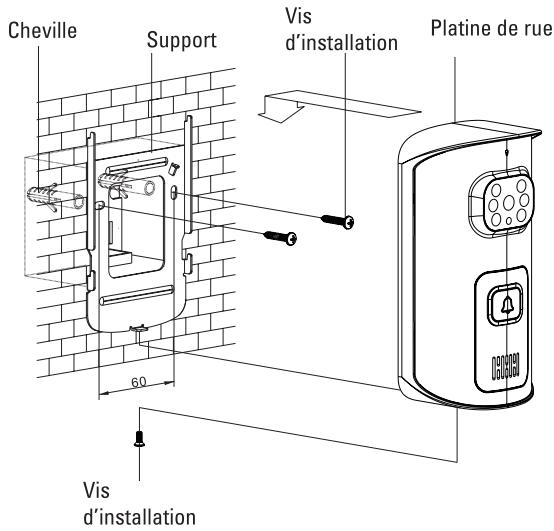

C2- Installation platine de rue

OPTION 1: alimentation par piles

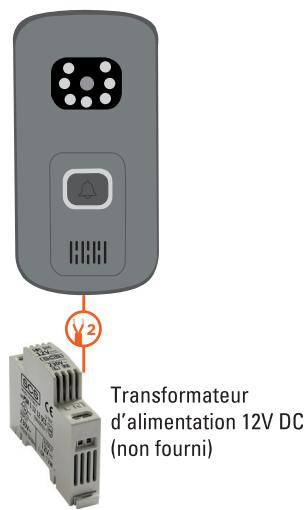

OPTION 2 ET 3 : alimentation électrique

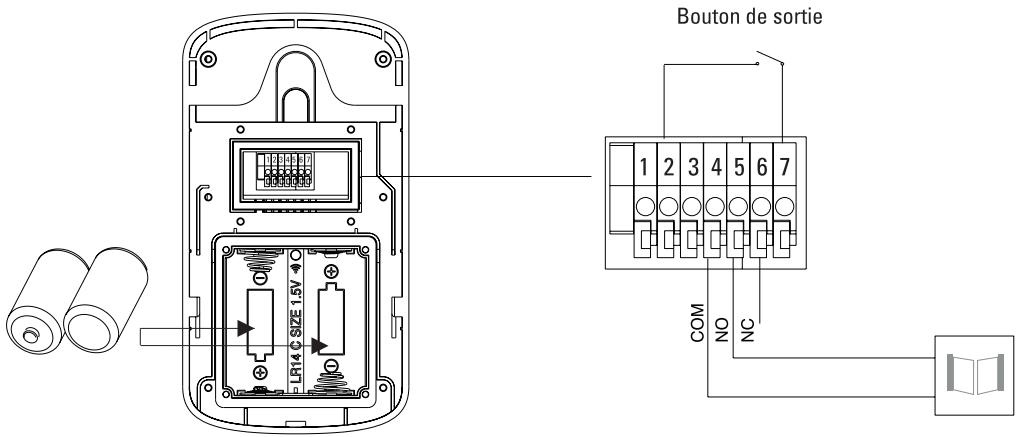

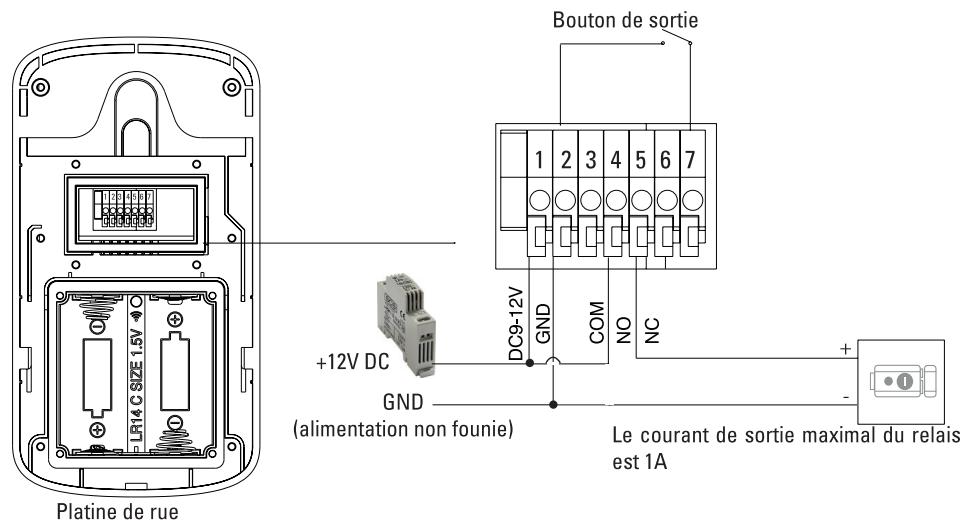

C3- Schéma de câblage

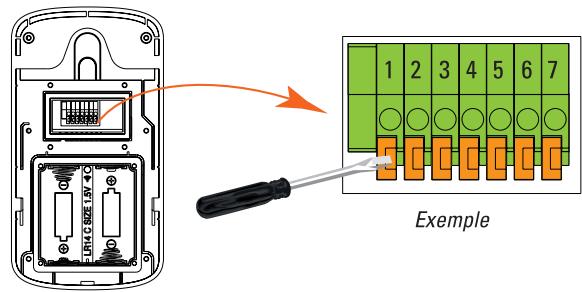

Avant de proceder au cablage, veuilles dénuder vos cables sur 5 mm.
A l'aide d'un tournevis, enforcez la touche orange du bornier.
Introduiseze le fil dénudé dans le trou et relâchéz la touche orange.
Vérifiez que le cable soit bien en place.

OPTION 1 : alimentation par piles - ouverture portail uniquement

Platine derue

OPTION 2 : alimentation électrique - ouverture serrure

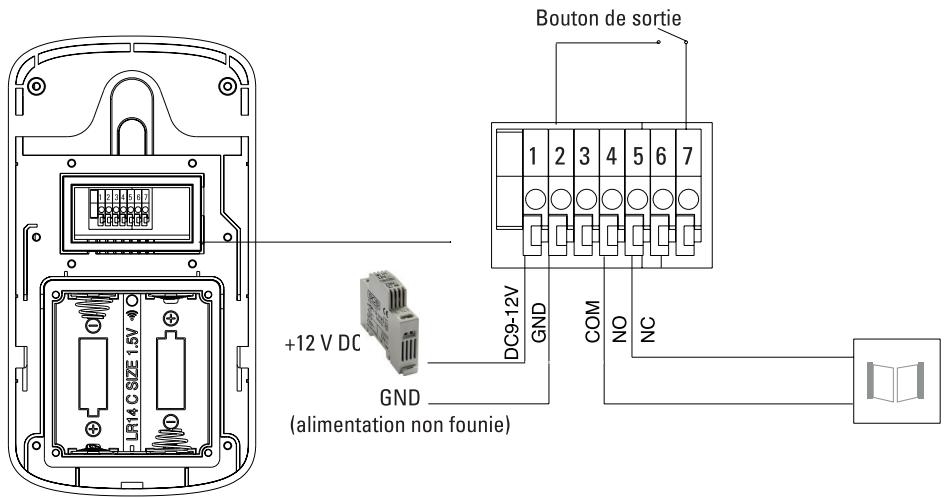

OPTION 3 : alimentation électrique - ouverture portail

Platine de rue

Veuillez utiliser une section de cable inférieure ou égale à 0.5mm^2

La platine de rue peut être alimentée par les batteries OU par alimentation électrique (non fournie). Ne pas utiliser les batteries et l'alimentation électrique en même temps. Si vous souhaitez utiliser la fonction vidésurveillance, une alimentation électrique est nécessaire pour la platine de rue.

Bouton de sortie (option): il permet d'activer la gâche ou le portail

C4- Testez votre produit

UNE FOIS LE COMBINEDALIMENTÉ, TESTEZ SON FONCTIONNEMENT

Placez la platine de rue et le combiné proche l'un de l'autre.

Appuyez sur la platine de rue, si le combiné sonne, votre appeareil est en service!

Vous pouvez passer à la verification 2.

Si vous appeareil ne sonnepas,procedez à l'appairageentre le combiné et laplatine de rue, page 16.

TESTEZ LE PRODUIT DANS SON ENVIRONNEMENT

Attention la distance de 150 m est dite «en champ libre», c'est-à-dire sans obstacle.

Les barbelés, la ported'entrée, les murs, le pilier, les arbres ainsi que l'activité electromagnétique à proximité (lignes électriques, téléphonie) peuvent sérieusement affaiblr le signal.

Si le combiné sonn dans l'environnement testé, procedez à l'installation.

S'il ne donne pas, changez l'emplacement de la platine et/ou du combiné jusqu'à couver la configuration ideale.

Afin d'assurer une bonne communication entre la platine de rue et le combiné, respectez les points suivants :

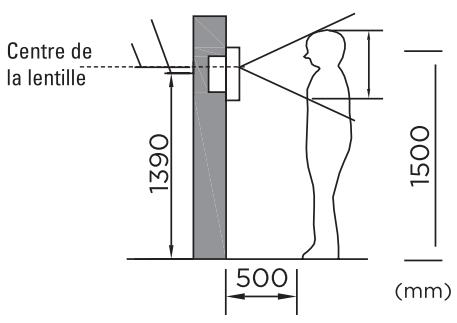

1. Installer la platine de rue à l'abri de la pluie. Eviter que la lentille de laamera ne soit en contact direct avec les rayons du soleil. Ne pas placer directement la platine de rue sur une porte de sécurité en métal, (le métal fera barrière au signal). La platine de rue peut être installée sur un mur à proximité.
2. Réduisez les obstacles entre la platine de rue et le combiné interieur. Les obstacles affaibliront le signal. Dans le cas où il y a une obstruction inévitable qui affecte la transmission, réduisez la distance entre l'émetteur et le transmetteur.

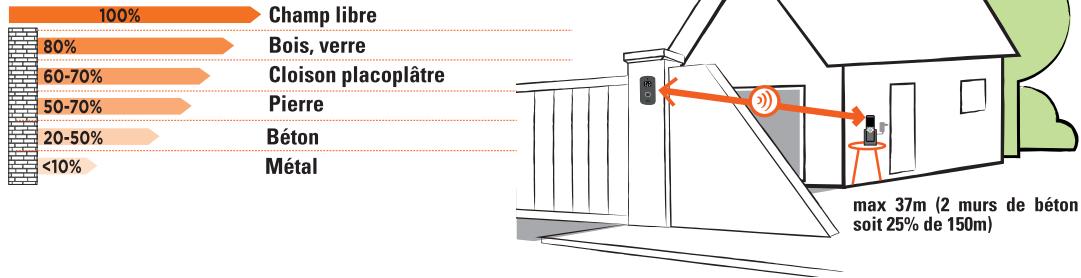

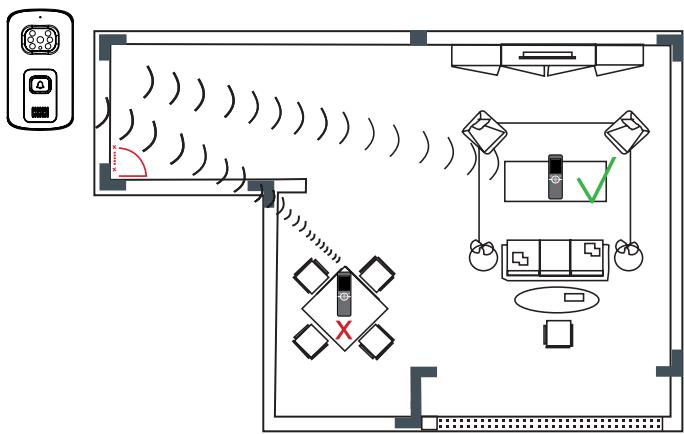

Portée en champ libre

150 m

1. Ne pasmettre d'autres produits de meme frquence tels qu'un routeur,appareil bluetooth,TV, ordinateur et four micro-onde pres de suaive combiné,afin d'eviter les interfrences et de réduire alsia distance de communication. Quand la platine de rue est en communication avec le combiné, si une personne se touve entre les deux appeareils,la communication sera moins fluide. Quand la platine de rue est en communication avec le combiné interieur,le combiné ne doit pas etre place en position basse ou dans un coin.

Placez le combiné en hauteur en évitant les obstructions tels que les murs, les micro-ondes et le Wi-Fi.

D1- Alarme

Siquelqu'un arrache la platine de rue de son support, une alarme retentira sur la platine de rue et le moniteur. Dans ce cas précis, le bouton d'applé de la platine de rue ne fonctionnera plus. Appuyer sur ou sur le combiné pour éteindre l'alarme.

L'alarme peut sonner pendant 5 minutes maximum.

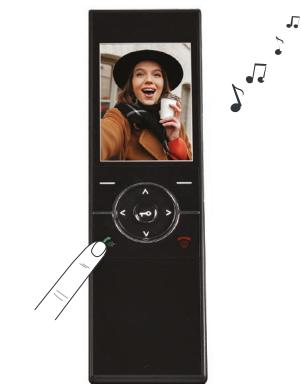

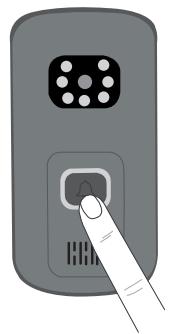

D2- Appel depuis la platine de rue

1

OU

Répondre à l'appoint

Rejeter un appel

Zoom sur l'image

< Decaler l'imagesur la gauche

Decaler l'imagusur la droite

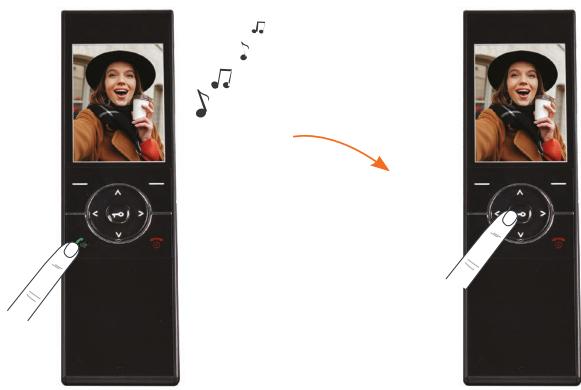

Déclenchement ouverture

D3- Photos -fonction monitoring

1. Si vous appuyez sur — (droite) pendant la conversation, laamera prendra une photo du visueur. (enregistrement jusqu'à 100 photos.)
2. Vous avez acces de chez vous à la vue exterieure de votre maison en appuyant sur le bouton (droite) (fonction monitoring - videosurveillance). Uniquement si la platine est alimentee par transformateur 12V DC.

D4- Rétroéclairage du bouton d'appe!

1. Si la platine de rue est alimentee en 12V DC, le retroeclairage est actif.
2. Si la platine de rue est alimentee sur batteries, le retroeclairage est inactif.
3. Dans les modes «enregistrement», «appel», «alarme», «surveillance» et «intercommunication», le rétroéclairage est actif.

E- RÉGLAGES

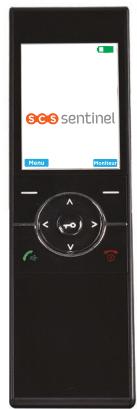

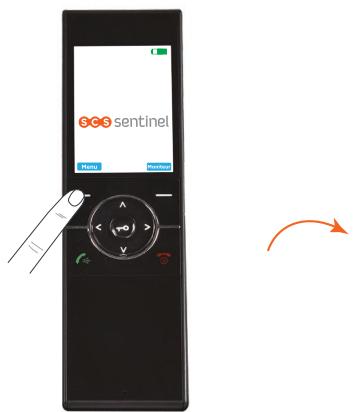

Mise en tension

Quand la batterie est insuffisante, le symbole apparait sur I'ecran et une alerte sonore vous avertit. Le moniteur s'est automatiquement. Vous nevez recharger la batterie et rallumer le moniteur.

Appuyer et maintainir la touche pour allumer le moniteur.

Appuyer sur la touche Menu pour entrer dans les différents réglages.

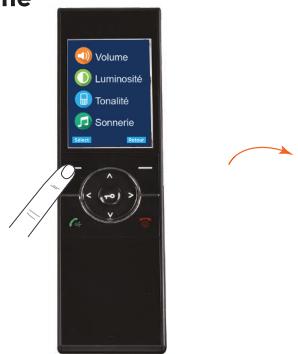

Volume

Appuyer sur la touche Menu pour acceder au menu.

Puis appuyer une nouvelle fois

sur Select pour acceder au « volume »

Appuyer sur les flèches pour désirir le volume de la voix, de la melodie & la durée de la sonnerie.

Appuyer à gauche ou à droite pour ajuster le volume de la voix, le volume et la durée de la sonnerie (1-60 secondes).

Puis appuyer sur Select

Mode silencieux

Si la durée de la sonnerie est de 0 seconde, le moniteur est en mode silencieux. Appuyer sur Select pour confirmer les réglages et returner au menu précédent.

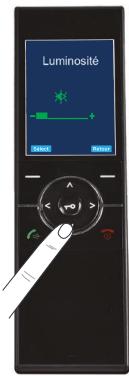

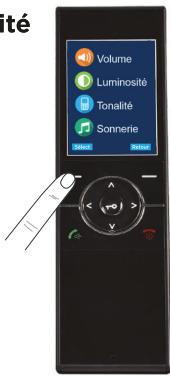

Luminosite

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur la flèche √ pour acceder à la « Luminosité » Puis appuyer sur Select

Appuyer à gauche ou à droite pour ajuster la luminosité. Puis appuyer sur Select

Appuyez sur Select pour confirmer les réglages et returner au menu précédent.

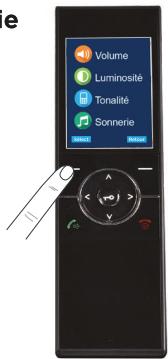

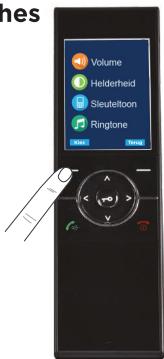

Tonalité des touches

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur la flèche V pour acceder à la « Tonalité »

Puis appuyer sur Select

Appuyer sur les flèches et désirar marche ou arrêt pour activer ou non cette fonction.

Puis appuyer sur Select

Sonnerie

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur la flèche V pour acceder à la « Sonnerie »

Appuyez sur Select pour confirmer les réglages et returner au menu précédent.
3choix possibles.Appuyer sur les flèches pour sélectionner la sonnerie. Puis appuyer sur Select

Configuration photos

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désirir le menu «Conf photo». Puis appuyer sur Sélect

Appuyer sur les flèches et désirir marche ou arrêt pour activer ou non cette fonction. Puis appuyer sur Sélect
Si la fonction « photo auto» est activée, une photo du visiteur sera automatiquement enregistrée quand celui-ci appuiera sur le bouton d'applé. Appuyez sur Sélect pour confirmer les réglages et returner au menu précédent.

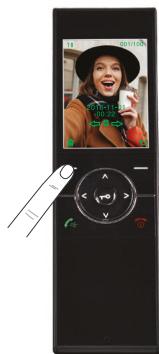

Photos (suppression des photos enregistrées)

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pourCHOISIR le menu « Photos » Puis appuyer sur Select

Appuyer à gauche ou à droite pour désir la photo.
Appuyer sur Sélect pour supprimer une photo.
Appuyer sur pour supprimer toutes les photos.
Appuyer sur Retour pour returner au menu précédent.

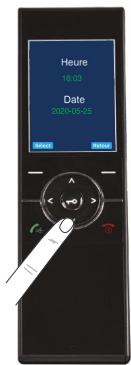

Date & Heure

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pourCHOISIR le menu «Date et Heure». Puis appuyer sur Select

Appuyer sur les flèches pour ajuster la date et l'heure. Puis appuyer sur Select

La date et l'heure doivent être régles préalablement pour que l'heure indiquée sur le moniter soit correcte.

Si vous remplacez la batterie, la date et l'heure doivent être re-regliées. L'ordre est le suivant: Heure-minute-année-mois-jour.

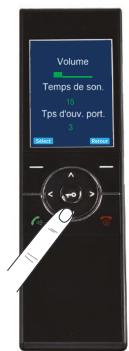

Configuration de la platine de rue

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Conf. platine». Puis appuyer sur Sélect

Appuyer sur les flèches pour désir le volume, la durée de la sonnerie & le temps d'ouverture du portail. Puis appuyer sur Sélect

Appuyer à gauche ou à droite pour ajuster le volume, la durée de la sonnerie (1-15 secondes) & le temps d'ouverture (1-9 secondes).

Puis appuyer sur

Select

Si la durée de la sonnerie est de 0 seconde, la platine de rue ne sonne pas lorsque le visiter auppue sur le bouton d'appeel.

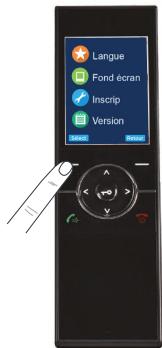

Choix langues

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Langue».

Puis appuyer sur Select

Appuyer sur les flèches pour désir la langue. Puis appuyer sur Sélect

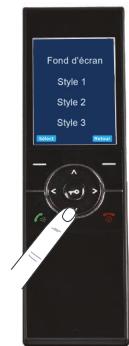

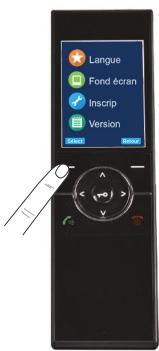

Fond d'écran

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Fond écran».

Puis appuyer sur Select

Appuyer sur les flèches pour désir le fond d'écran. Puis appuyer sur Sélect

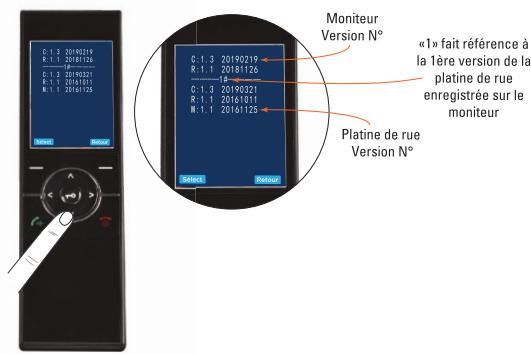

Version

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Version».

Puis appuyer sur Select

Appuyer sur les flèches pour vérifier la version. Puis appuyer sur Select

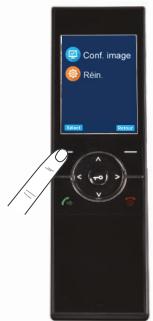

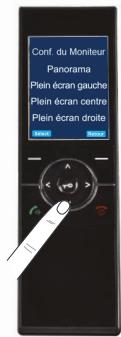

Configuration de l'image

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Conf. image». Puis appuyer sur Select

Appuyer sur les flèches pour désir l'angle de vue. Puis appuyer sur Select

Angle de vue de 70^ régblable sur 110^ (à adapter selon notre installation)

ou

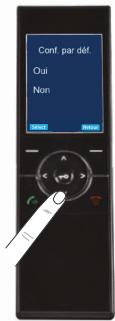

Réinitialisation

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Réinitialisation». Puis appuyer sur Select

Appuyer sur les flèches et désirou UI pour confirmer ou NON pour annuler. Puis appuyer sur Select

Si vous réinitialisez le combiné, les paramètres usine se remétront par défaut.

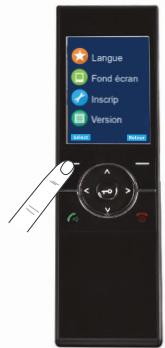

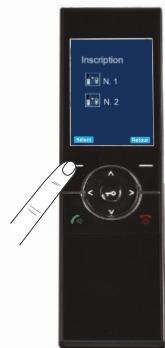

Appairage

L'appairage n'est pas nécessaire lors de la première installation. Celui-ci est déjà appraisé en sortie d'usine.

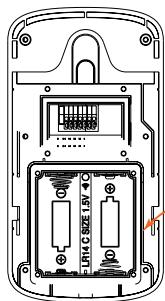

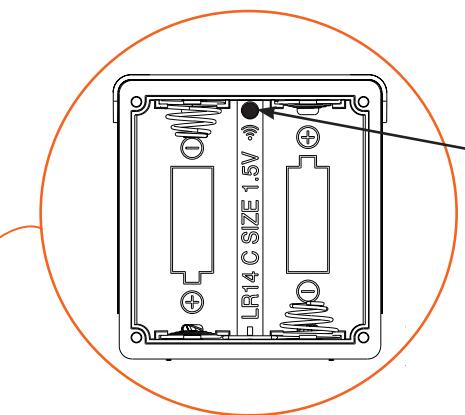

Appuyer sur le bouton au dos de la platine de rue avec une pointe pendant 5 secondes jusqu'à l'émission d'un bip.
Le bouton d'appeil va clignoter en bleu pendant 1 minute.

À fairependant que le bouton d'applclignote en bleu :

Appuyer sur la touche Menu pour acceder au menu. Puis appuyer sur les flèches V pour désir le menu «Inscript».

Puis appuyer sur Select

Puis appuyer sur Select

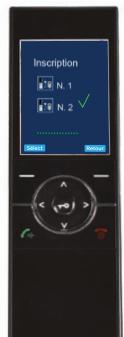

Des petits points verts doivent apparaitre sur I'ecran.

Appairage réussi

Combé portatif

Alimentation	12V DC 0.5A
Batterie	3.7V 1100 mAh
Autonomie maxi (en veille)	10 heures
Ecran	2,4" LCD
Capacité mémoire photos (interne)	100

DAS tete: 0,106 W/kg

DAS tronc:0,904 W/kg

Le débit d'absorption spécifique (DAS) quantifie l'exposition de l'utilisateur aux ondes

electromagnétiques de l'équipment concerné. Le DAS maximal autorisé est de 2 W/kg pour la tête et le tronc et de 4 W/kg pour les membres.

Platine de rue

Materiau	ABS
Angle de vue	70° régable sur 110°
Vision nocturne	6 LED
Température de fonctionnement	-20°C - +55°C
Indice de protection	IP65
Fréquence de fonctionnement	2415 MHz - 2475 MHz
Puissance maximale d'émission	<20 dBm

Adaptateur électrique

Alimentation

Référence du modele:XH-1200-0500LG

Tension d'entrée : 100-240V AC

Fréquence du CA d'entrée: 50/60Hz

Tension de sortie : 12V DC

Courant de sortie : 0.5A

Puisance de sortie : 6W

Rendement moyen en mode actif : 80.32%

En cas de besoin, vous pouvez prendre contact avec notre assistance technique au numero ci-dessous.

Notre équipe de techniciens, basée en France, assure un conseil avis et personnalisé.

Hotline

0 892 350 490

Service 0,15 € / min + prix appel

Horaire hotline, voir sur le site Internet: scs-sentinel.com

Nous you demandons au prealable de relever la referece de voite materiel sur la notice ou l'emballage de voite produit.
Nos you conseillons egalement de brancher voite materiel en fils volants sur une table apres avoir demonted les elements.

Garantie 2 ans

Il est impératif de garder une preuve d'achat durant toute la période de garantie.

Conserve soigneusement le code-barre ainsi que votre justificatif d'achat, il vous sera demandé pour faire jouer la garantie.

I- AVERTISSEMENTS

Garder une distance minimale (10cm) autour de I'appareil pour une aeration suffisante.
- Ne pas gérer l'aération par l'obstruction des ouvertures d'aération par des objets tels que journaux, nappes, ridesaux, etc.
- Ne pasapprocher l'appareil de flammes nues, telles que des bougies allumées.
- Le fonctionnement normal du produit peut être perturbé par une forte interférence electromagnétique.
- Cét équipement est destiné à un usage privé uniquement.
- L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
- La prise du réseau d'alimentation doit demeurer aisément accessible. Elle est utilisée comme dispositif de déconnexion.
- Le moniteur et l'adaptateur doivent être utilisés en interieur.
- Effectuer tous les branchements entre les éléments avant d'alimenter le kit.
- Ne brancher vous appeareil qu'vec l'adaptateur fourni.
- Les éléments étant composés d'électronique, ils sont à manipuler avec précaution.
- Ne pas boucher le microphone de la platine de rue et du moniteur.
- Lors de l'installation de votre produit, ne pas laisser les emballages à la portée des enfants ou des animaux. Ils représentent une source potentielle de danger.
- Ce produit n'est pas un jouet. Il n'a pas eteconu pour etreutilise par des enfants.

Avant tout entretien, débrancher vos apparéils. Ne pas nettoyer le produit avec des solvants, des substances abrasives ou corrosives. Utiliser un simple chiffon doux pour nettoyer l'écran du moniteur. Ne rien vaporiser sur le duit.

Assurez-vous de la bonne maintenance de votre produit et vérifie précément l'installation pour déceler tout d'usure. N'utilise pas l'appareil si une réparation ou un réglage est nécessaire. Faites appel à du personnel qualifié.

Ne jetez pas les appareils et les batteries hors d'usage avec les ordures menagères. Les substances dangereuses sont susceptibles deContainir peuvent nuir à la santé et à l'environnement. Utilisez les moyens de collectes actives mis à votre disposition par toute commune ou votre distributeur.

Input voltage : 100-240V AC

Input AC frequency: 50/60Hz

Output voltage : 12V DC

Output current:0.5A

Output power : 6W

Toutes les infos sur :

www.scs-sentinel.com
