palermo 3000 - Tonnelle PALRAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tonnelle (gazebo)
Marque	PALRAM
Modèle	Palermo 3000
Matériau de l'armature	Aluminium
Matériau des panneaux	Polycarbonate double paroi
Protection UV	Oui (côté marqué « THIS SIDE OUT »)
Usage recommandé	Belvédère extérieur, abri de jardin
Nombre de personnes pour le montage	Minimum 2
Outils fournis	Oui (référence T001)
Ancrage au sol	Obligatoire (vis et chevilles adaptées)
Garantie commerciale	10 ans limitée (dégressive selon barème)
Garanties légales	Garantie de conformité 2 ans / Garantie vices cachés
Entretien	Nettoyage avec solution détergente douce, rincer à l'eau froide
Nettoyage	Ne pas utiliser d'acétone ni nettoyants abrasifs
Sécurité	Ne pas monter sur le toit ; éliminer neige et débris
Résistance aux charges descendantes	DL 1000 (environ 100 kg/m²)
Résistance aux charges ascendantes (vent)	UL 400
Réaction au feu	Classe B, s1, d0
Transmission lumineuse	41,46 %
Facteur solaire (g)	0,58

FOIRE AUX QUESTIONS - palermo 3000 PALRAM

Quelles sont les dimensions exactes du Palermo 3000 ?

Les dimensions exactes ne sont pas précisées dans la notice, mais le modèle 3000 correspond généralement à une tonnelle de 3 m x 3 m. Consultez le manuel pour les mesures précises.

Faut-il être deux pour monter la tonnelle ?

Oui, pour des raisons de sécurité et de facilité, le montage doit être réalisé par au moins deux personnes.

Quels outils sont fournis avec la tonnelle ?

Un outil spécifique (référence T001) est fourni. Des outils supplémentaires comme un tournevis, une perceuse et un niveau peuvent être nécessaires.

Comment nettoyer les panneaux en polycarbonate ?

Utilisez une solution détergente douce et rincez à l'eau claire froide. N'utilisez jamais d'acétone, de nettoyants abrasifs ou de détergents spéciaux.

Quelle est la garantie du Palermo 3000 ?

Palram offre une garantie commerciale limitée de 10 ans dégressive (remboursement partiel selon l'ancienneté) et les garanties légales françaises (conformité 2 ans, vices cachés 2 ans).

L'ancrage au sol est-il obligatoire ?

Oui, l'ancrage est essentiel pour la stabilité et la rigidité de la structure et pour la validité de la garantie. Utilisez des vis et chevilles adaptées à votre type de sol (béton, asphalte, etc.).

Peut-on ajouter des rideaux ou des parois ?

Oui, des accessoires optionnels comme les rideaux Palram ou des filets peuvent être fixés via les clips en plastique prévus dans les rails. Suivez les instructions du manuel Ledro si vous souhaitez fermer les murs.

Comment identifier le côté anti-UV des panneaux ?

Les panneaux portent l'inscription « THIS SIDE OUT » sur le côté qui doit être orienté vers l'extérieur. Retirez le film plastique protecteur après la pose.

Quelles sont les charges maximales admissibles sur le toit ?

La résistance aux charges descendantes (neige) est de DL 1000 (environ 100 kg/m²) et aux charges ascendantes (vent) de UL 400. Éliminez régulièrement la neige et les débris.

Puis-je installer la tonnelle sur de l'herbe ?

Il est fortement recommandé d'installer la tonnelle sur une surface plane et solide comme du béton, de l'asphalte ou une terrasse en bois. L'herbe n'est pas adaptée car le sol doit être nivelé et stable.

MODE D'EMPLOI palermo 3000 PALRAM

Veuillez lire attentivement ces instructions avant de débuter le montage du produit. Veuillez suivre les étapes dans l'ordre indiqué dans ces instructions.

Conservez ces instructions en lieu sûr pour référence ultérieure.

Conseils d'entretien et de sécurité

• Veuillez suivre les instructions telles que listées dans ce manuel.
• Triez les pièces et contrôlez-les par rapport à la liste du contenu.
• Pour des raisons de sécurité, nous recommandons vivement que le produit soit assemblé par au moins deux personnes.
• Certaines pièces présentent des bords métalliques. Veuillez manipuler les composants avec précaution. Portez des gants, des chaussures et des lunettes de sécurité tout au long de l'assemblage.
• N'essayez pas d'assembler le produit en cas de vent ou de conditions humides.
• Jetez précautionneusement tous les sacs plastiques – tenez-les hors de portée des enfants.

- Tenez les enfants à distance de la zone de montage.

- N'essayez pas d'assembler le produitsi vous êtes fatigué, avez pris des médicaments ou consommé de l'alcool, ou si vous êtes enclin aux vertiges.

- Si vous utilisez un escabeau ou des outils électriques, assurez-vous de respecter les consignes de sécurité du fabricant.

- Ne montez pas sur le toit.

- Les objets lourds ne devraient pas être appuyés contre les poteaux.

- Éliminez la neige, la terre et les feuilles du toit et des gouttières.

- Une lourde charge de neige sur le toit peut rendre dangereux le fait de se tenir debout en dessous ou à proximité.

- Ce produit a été conçu pour être principalement utilisé comme belvédère.

- Si la couleur a été rayée pendant l'assemblage, elle peut être réparée.

Instructions de nettoyage

• Pour nettoyer le produit, utilisez une solution détergente douce et rincez à l'eau claire froide.
• N'utilisez pas d'acétone, de nettoyants abrasifs, ou autres détergents spéciaux pour nettoyer les panneaux.
• Nettoyez le produit une fois le montage terminé.

Outils et équipement

T001 (Fournis)

Avant l'Assemblée

• Choisissez votre site avec soin avant de commencer l'assemblage.
• La surface du sol doit être parfaitement plate et nivelée et avoir une base solide telle que comme le béton, l'asphalte, le pont, etc.

• Ordonnez les pièces et vérifiez-les avec la liste des pièces contenues.

• Les pièces doivent être disposées à portée de main. Rangez toutes les petites pièces (vis, etc.) dans un bol pour ne pas les égarer.

• Veuillez consulter les autorités locales au cas où des permis sont nécessaires pour la construction du produit.

Attention

• Veuillez vous assurer d'avoir installé les panneaux avec le côté anti-UV vers l'extérieur (indiqué par l'inscription « THIS SIDE OUT ») Retirez l'autocollant en plastique au fur et à mesure que les panneaux sont en place.
• Si vous souhaitez ajouter des portes de Palram / la fermeture des murs à votre gazebo, veuillez suivre les étapes dans bordre indiqué dans le mode d'emploi du Gazebo fermé Ledro. Si vous le faites, certaines pièces seront excédentaires.

Pendant le montage

Si vous voyez l'icône information, veuillez vous reporter à l'étape d'assemblage correspondante pour des commentaires et conseils complémentaires.

Pendant le montage, placez une surface souple sous les pièces pour éviter de les érafier ou de les endommager.

Étape

Etape 3-12: Afin d'éviter toute égratignure ou écaillement de la peinture, Il est recommandé d'utiliser un carton ou un autre matériel souple sous l'angle inférieur. *Cette note se réfère également aux étapes 7,9,10.

Etape 10: En option - si vous souhaitez ajouter des rideaux de Palram ou des filets, veuillez enfiler les clips en plastique à travers le rail de chaque profilé. (Les rideaux de Palram / des filets ne sont pas fournis).

Etape 10a+12a: Notez s'il vous plaît que l'enfilage des vis doit être fait de l'extérieur.

Etape 12+14: Notez s'il vous plaît que l'enfilage des vis doit être de bas en haut.

Etape 15b: Ajoutez s'il vous plaît du silicone à l'intérieur de la pièce #8327 comme illustré.

Etape 21a: Percez s'il vous plaît des trous dans les panneaux parallèles aux trous qui se trouvent dans les profiles #7663.

Étape 22: Nivelez le sol et adaptez les vis et chevilles au type de sol

* Veuillez serrer toutes les vis à la fin du montage.

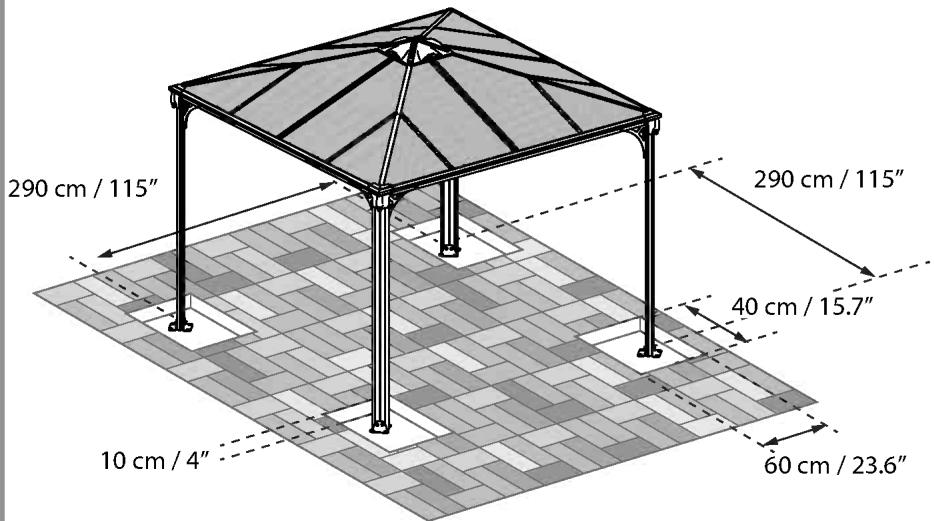

Remarque:

Cette étape d'ancrage du produit au sol est essentielle à sa stabilité et à sa rigidité, elle est de plus nécessaire pour assurer la validité de votre garantie.

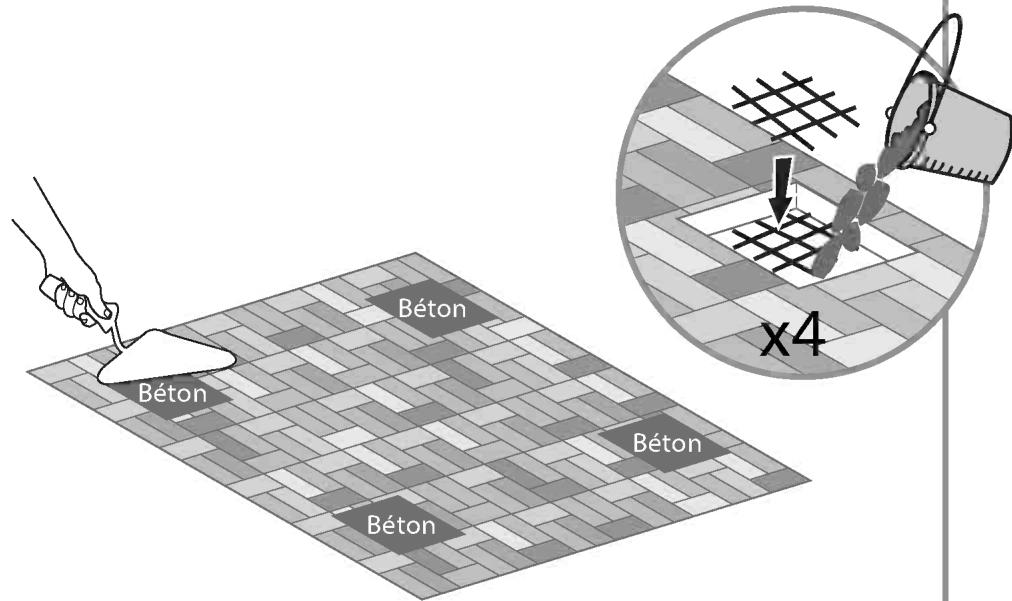

Dalles et pavés béton

OU

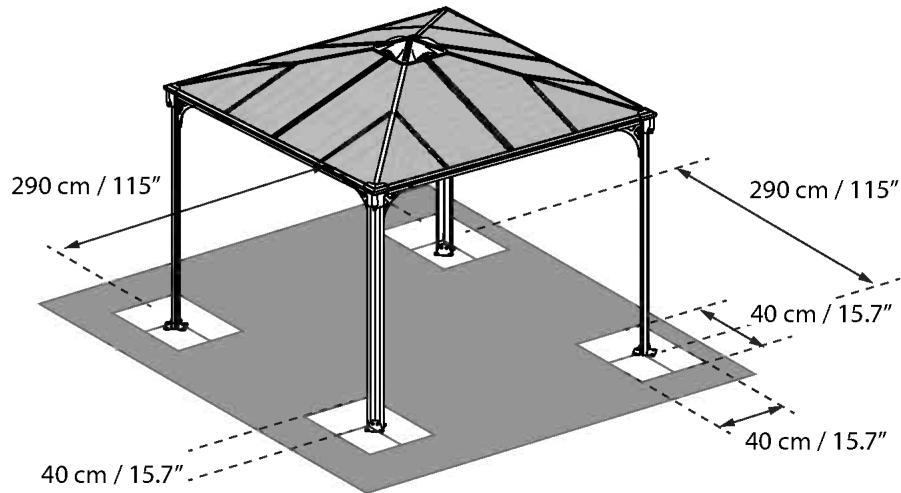

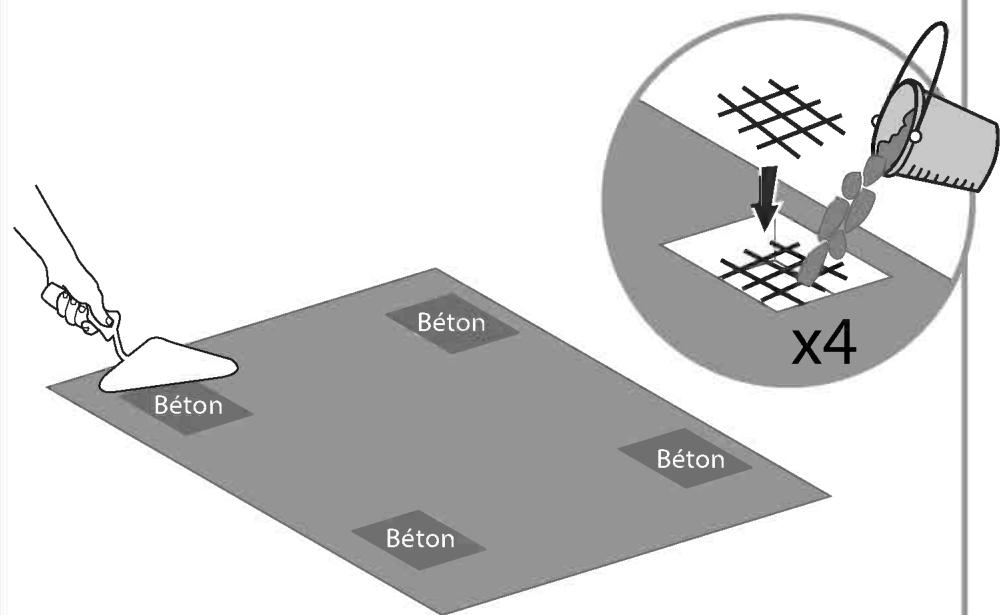

Asphalte

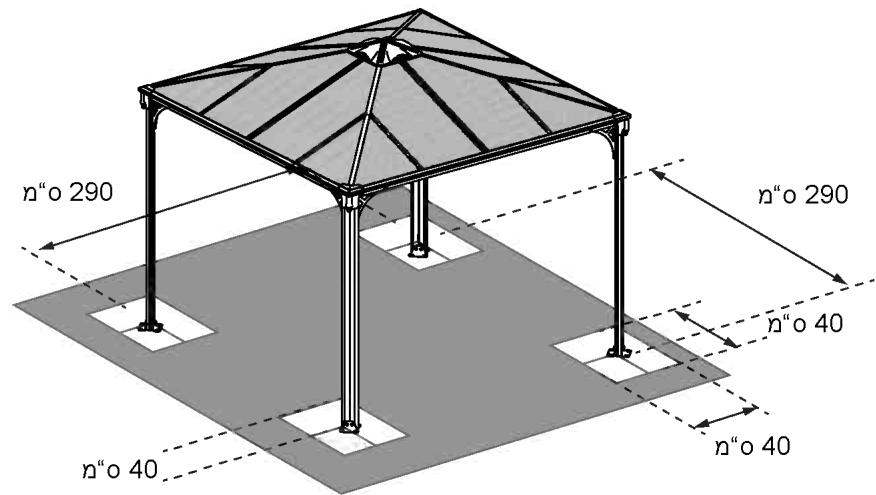

WICHTIG

הכלה / אַרְׁא

2.1.1.1.2.3.4.5.6.7.8.9.10.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

4

7119

7121

8

426

16

Garantie limitée à 10 ans de Palram

Détails du produit: Abris de Jardin et Couvres Patio

Palram Applications (1995) Ltd (Compagnie n° 512106824) dont le siège social est adressé au Parc Industriel Teradion, M.P. Misgav 2017400, Israël ("Palram") garantit que le Produit n'a aucun défaut de matériel ou de manufacture pour une période de deux ans à dater de la date d'acquisition, conformément aux définitions et conditions incluses dans cette garantie.

I. Garanties légales

1. Garantie de défaut caché

1.1 Conformément à l'article 1641 du Code Civil, l'acheteur est en droit de mettre en œuvre la garantie pour vice caché dans un délai de 2 ans au plus tard à compter de la découverte du défaut.
1.2 Afin de bénéficier de cette garantie contre les défauts cachés, l'acheteur doit fournir (i) une preuve d'achat, (ii) la preuve que le défaut du produit était caché et existant au moment de l'achat du produit, et (iii) qu'un tel défaut rend le produit impropre à l'usage auquel il est destiné ou qu'il alterre tellement l'utilisation du produit que l'acheteur ne l'aurait pas acheté, ou aurait seulement payé un prix moindre pour cela, aurait il/ elle connu de tels défauts.
1.3 Conformément à l'article 1644 du Code civil, l'acheteur a le choix entre retourner le produit aux frais de Parlam et se faire rembourser le prix, ou garder le produit et se faire rembourser une partie du prix.

2. Garantie de conformité

1.1 En application des articles L.217-4 et suivants. du Code de la consommation, le produit doit, au moment de la livraison, être conforme au contrat. Toute réclamation relative à un défaut de conformité du produit doit être présentée dans un délai de deux ans au plus tard à compter de la livraison du produit.
1.2 Afin de bénéficier de cette garantie de conformité, l'acheteur doit fournir une preuve d'achat.
1.3 En application de l'article L. 217-9 du Code de la consommation, en cas de défaut de conformité du produit, l'acheteur peut choisir entre la réparation et le remplacement du produit.. Palram peut néanmoins choisir de ne pas procéder conformément au choix de l'acheteur si ce choix entraîne un coût manifestement disproportionné par rapport à l'autre option, compte tenu de la valeur du produit ou de la gravité du défaut. Palram procéderait alors avec l'option non choisie par l'acheteur, à moins que cela s'avère impossible.
1.5 Si aucune réparation ou remplacement du produit n'est possible, l'acheteur peut retourner le produit et obtenir le remboursement du prix ou garder le produit et obtenir le remboursement d'une partie du prix. La même option s'appliquerait également (i) si la solution demandée, proposée ou convenue conformément à l'article 1.3 ne peut être mise en œuvre dans le mois suivant la demande de l'acheteur, ou (ii) si cette solution ne peut être mise en œuvre sans inconvénient majeur pour l'acheteur compte tenu de la nature du produit et de son usage prévu. La vente ne sera toutefois pas annulée si le défaut de conformité est mineur.

Ces garanties légales s'appliquent quelle que soit la garantie commerciale définie ci-dessous.

II. Garantie commerciale

1. Conditions

1.1 Cette garantie ne sera valide que si le produit est installé, nettoyé, manipulé et entretenu conformément aux recommandations écrites de Palram.
1.2 Sans déroger de ce qui est susdit, tout dommage causé par usage de la force, une mauvaise manipulation, un usage inapproprié, une utilisation, un montage ou une maintenance négligente, des accidents, un impact avec d'autres objets étrangers, du vandalisme, des polluants, un dégât, une peinture, connexion, collage, scellage qui n'est pas conforme avec le manuel de l'utilisateur ou tout dommage résultant de son nettoyage avec un détergent incompatible et les moindres déviations du produit ne sont pas couverts par cette garantie.
1.3 Cette garantie ne s'applique pas aux dommages résultant d'un acte de force majeure, qui comprend mais n'est pas limité par la grêle, la tempête, une tornade, un ouragan, un blizzard, une inondation ou les effets d'un incendie.
1.4 Cette garantie est nulle si des parties de la structure et des composants ne sont pas compatibles avec les recommandations écrites par Palram.
1.5 Cette garantie ne s'applique qu'à l'acheteur d'origine du produit. Elle ne s'étend pas à tout autre acquéreur ou utilisateur du produit (y compris mais non limité à toute personne qui acquerrait le produit de son acquéreur d'origine).

2. Réclamations et notifications

2.1 Toute réclamation de garantie (autre que les garanties légales énoncées dans la section I. ci-dessus) doit être notifiée par écrit à Palram dans les 30 jours suivant la découverte du produit défectueux, en joignant le reçu original et cette garantie.
2.2 Le demandeur doit permettre à Palram d'inspecter le produit impliqué et le site d'installation lorsque le produit est dans son emplacement d'origine et n'a pas été enlevé ou déplacé ni modifié de quelque façon et/ou envoyer le produit à Palram pour vérification (les taxes et frais de ports n'étant pas à la charge du client).
2.3 Palram se réserve le droit d'enquêter indépendamment sur la cause de toute panne.

3. Compensation

3.1 Si une réclamation sous cette Garantie est convenablement notifiée et approuvée par Palram, l'acheteur, au choix de Palram, peut soit (a) acquérir un Produit de remplacement ou les pièces détachées nécessaires; ou (b) recevoir un remboursement du prix d'achat du Produit d'origine:

Période depuis l'achat	Produit de remplacement ou partie	Remboursement
Jusqu'à un an après l'achat	Gratuit	100%
De la fin de la 1ère année à la fin de la 2nde	L'acquéreur paiera 10% du prix d'achat d'origine	90%
De la fin de la 2nde année à la fin de la 3ème	L'acquéreur paiera 20% du prix d'achat d'origine	80%
De la fin de la 3ème année à la fin de la 4ème	L'acquéreur paiera 30% du prix d'achat d'origine	70%
De la fin de la 4ème année à la fin de la 5ème	L'acquéreur paiera 40% du prix d'achat d'origine	60%
De la fin de la 5ème année à la fin de la 6ème	L'acquéreur paiera 50% du prix d'achat d'origine	50%
De la fin de la 6ème année à la fin de la 7ème	L'acquéreur paiera 60% du prix d'achat d'origine	40%
De la fin de la 7ème année à la fin de la 8ème	L'acquéreur paiera 70% du prix d'achat d'origine	30%
De la fin de la 8ème année à la fin de la 9ème	L'acquéreur paiera 80% du prix d'achat d'origine	20%
De la fin de la 9ème année à la fin de la 10ème	L'acquéreur paiera 90% du prix d'achat d'origine	10%

4. Conditions générales et limitations

4.1 MIS A PART CE QUI A ETE SPECIFIQUEMENT INDIQUE DANS CETTE GARANTIE, TOUTES LES AUTRES GARANTIES, EXPRESSES OU SOUS-ENTENDUES, Y COMPRIS TOUTES LES GARANTIES SOUS-ENTENDUES DE VALEUR MARCHANDE OU D'ADAPTABILITE POUR UN OBJECTIF PARTICULIER SONT EXCLUES POUR AUTANT QUE LA LOI LE PERMET.
4.2 MIS A PART LA OU NOUS L'AVONS SPECIFIQUEMENT DECLARE DANS CETTE GARANTIE, PALRAM N'EST PAS RESPONSABLE DE TOUTE PERTE OU DOMMAGE DONT L'ACQUEREUR SOUFFRIRAIT, DIRECTEMENT, INDIRECTEMENT OU EN CONSEQUENCE DE L'UTILISATION DU PRODUIT OU DE TOUTE AUTRE MANIERE LIEE AU PRODUIT.
4.3 SI PALRAM N'A PAS LE DROIT SELON LA MOINDRE LOI APPLICABLE D'EXCLURE LES GARANTIES SOUS-ENTENDUES DE VALEUR MARCHANDE OU D'ADAPTABILITE A UNE FIN SPECIFIQUE EN RAPPORT AVEC LE PRODUIT, LA DUREE D'UNE TELLE GARANTIE EST EXPRESSEMENT LIMITEE A CELLE DE CETTE GARANTIE OU, SI ELLE EST PLUS LONGUE, A LA PERIODE MAXIMALE EXIGEE PAR LA LOI.
4.4 L'ACHETEUR EST LE SEUL RESPONSABLE DANS LA DETERMINATION SI LA MANIPULATION, LE STOCKAGE, LE MONTAGE, L'INSTALLATION OU L'UTILISATION DU PRODUIT EST SURE ET APPROPRIE E POUR TOUT ENDROIT, POUR TOUTE APPLICATION DONNEE OU DANS TOUTE CIRCONSTANCE DONNEE. PALRAM N'EST PAS RESPONSABLE DE TOUT DOMMAGE OU BLESSURE CAUSE A L'ACHETEUR, TOUTE AUTRE PERSONNE OU BIEN RESULTANT D'UNE MANIPULATION, UN STOCKAGE, UNE INSTALLATION, UN MONTAGE OU UNE UTILISATION DU PRODUIT OU UN MANQUE A SUIVRE LES INSTRUCTIONS ECRITES CONCERNANT LA MANIPULATION, LE STOCKAGE, LE MONTAGE, L'INSTALLATION OU L'UTILISATION DU PRODUIT.
4.5 SAUF DISPOSITION CONTRAIRE EXPRESSÉMENT INDIQUÉE PAR PALRAM, LE PRODUIT EST DESTINÉ UNIQUEMENT À DES USAGES RÉSIDENTIELS ET COMMERCIAUX NORMAUX. PALRAM N'EST PAS RESPONSABLE DE TOUTE PERTE, DOMMAGE, FRAIS OU DEPENSE RESULTANT D'UNE UTILISATION DU PRODUIT POUR TOUTE FIN QUI N'EST PAS RECOMMANDEE PAR LES INSTRUCTIONS ECRITES OU QUI N'EST PAS PERMISE PAR LA MOINDRE LOI OU AUTRES CODES APPLICABLES DANS L'ENDROIT OU L'ACQUEREUR UTILISERAIT LE PRODUIT.

Déclaration de Performance

Conformément à la Directive du Conseil sur les Produits de Construction UE N°305/2011 et EN 14963:2006

Date d'émission 04/05/2017

1. Code d'identification :PalermoTM3000, 3500, 36002. Type: une structure de toiture en polycarbonate à double paroi autoportante, transmettant la lumière,avec armature en aluminum et des éléments en acier galvanisé3. Usage prévu : toiture ouverte polyvalente à installer sur des terrains où la pente est inférieure à 5 %4. Fabricant : Palram Applications (1995) Ltd. Teradion Industrial Park, M.P. Misgav 2017400, P.O.B. 53, Israël5. Évaluation et vérification de la constance des performances : Système 36. Performance déclarée :

Résistance à la charge ascendante : UL 400

Résistance aux charges descendantes : DL 1000

Réaction au feu : B, s1, d0pour les dispositions de montage et de fixation, voir EN 16153:2013

Résistance au feu : pas de performance déterminée

Performance en cas d'exposition à un incendie extérieur :FROOF

Imperméabilité :Pour le dôme de toit avec armature : PassPour les matériaux en feuilles : Pass

Résistance aux impacts :Pour la petite structure rigide : PassPour la grande structure souple : pas de performance déterminée

Transmission thermique :Pour le dôme de toit : pas de performance déterminée (non pertinent dans le cas d'une toiture ouverte polyvalente)Pour les matériaux en feuilles : 3,60 W/(m2•K)

Isolation directe aux bruits aériens : pas de performance déterminée (non pertinent dans le cas d'une toitureouverte polyvalente)

Transmission du rayonnement :- Transmission de la lumière : Tv - 41,46 %- Transmission solaire directe : Te - 43,6 %Facteur solaire : valeur g - 0.58

Perméabilité à l'air :Pour le dôme de toit : pas de performance déterminée (non pertinent dans le cas d'une toiture ouverte polyvalente)Pour les matériaux en feuilles : Pass

Durabilité (des matériaux en feuilles) : ΔA, Cu 1, Ku 1

7. La performance du produit identifié aux points 1 et 2 est en conformité avec la performance déclarée au point 6.Cette déclaration de performance est publiée conformément à l'Annexe ZA.2.2 – EN 14963:2006,sous la seule responsabilité de Palram Applications (1995) Ltd.Les rapports ITT et les enregistrements du Contrôle de la Production en usine sont disponibles sur demandesur le site www.palramapplications.com

Signé au nom et pour le compte de Palram Applications (1995) Ltd. parTeradion Industrial Park, Misgav, 04.05.2017
