MODE D'EMPLOI REB-1N/ REB-2,5N, REB-1NE/ REB-2,5NE S&P
Les REB sont des variateurs électroniques de vitesse prévus pour pilotier des moteurs monophasés supporting la variation électronique de tension. Ils ont été fabriques en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés; tous les variateurs ont été testés en fin de montage. Dés la réception, vérifier les points suivants:
1- Que le type du variateur soit conforme à celui commandé
2- Que les caractéristiques inscrites sur la plaque signalétique soit compatibles avec celles de l'installation: tension, fréquence, intensité maximum...
L'installation devra être réalisée conformément à la réglamentation en vigueur dans chaque pays.
Installation and raccordement électrique Avant d'installer le variateur, s'assurer que l'alimentation soit déconnectée du réseau.
Modèle des surfaces:
REB-1N et REB-2,5N (fig. 1)

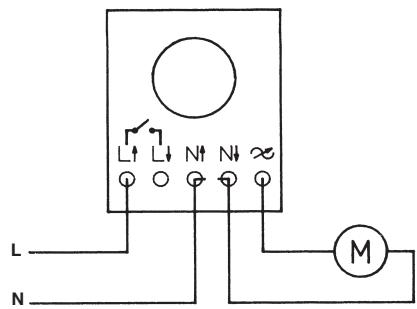

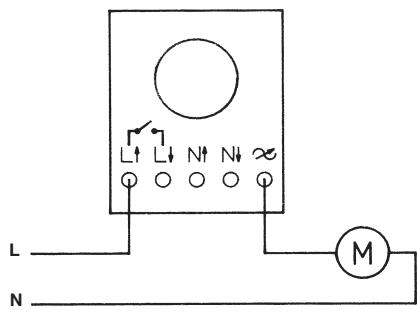

Oter le bouton de réglage (1) en le tirant vers soi avec la main, ou avec l'aide d'un tournevis placé dans les encoches prévues à cet effet, dévisser l'écrou (2) et-retirer la face avant (3). Dévisser les vis de fixation (4) et retarder le boitier (5) du variateur (6). En utilisant le boitant (5) comme gabarit, marquer les points de fixation à l'endroit où il est prévu d'installer le variateur et.Percher.Fixer la base avec les vis appropriées. Troucer les passée-cables.Passer les cables électriques par les passage-cables et les raccorder au variateur comme indiqué par le schema de raccordement (fig. 2). Les maintainen in position avec les brides de serrage (10). Pour finir, remonter le variateur (6) dans le boitant (5).
Avant de remonter la face avant (3), régler la tension minimum de sortie du variateur. Cette opération est très importante afin d'évitier l'arrêt du ventilateur lorsque le variateur est en position minimum et par conséquence, de grillier le moteur. Pour ce réglage, suivre les instructions suivantes:
-
Placer le bouton de réglage (1) sur son axe et le tournier dans le sens des aiguilles d'une montre jusqu'à la position minimum.
-
Agir sur la vis (8) pour ajuster la vitesse minimum du ventilateur, en s'assurant bien que le ventilateur ne s'arrête pas et qu'il puisse demarrer avec cette tension minimum.
Une fois ajustée la tension minimum, replaced la face avant, l'écrou et le bouton de commande du variateur.
Modèles encastrés:
REB-1NE et REB-2,5NE (fig. 1)
Les modèles encastrés, identiques aux modalés de surface, sont fournis sans leboiter (5). Ils doivent être installés dans un boitier encastré standard. SUIVRE les mêmes étapes que celles indiquées pour les modèles de surface pour monter et régler les variateurs.
Changement de fusible
Les variateurs sont livrés avec un fusible de rechange. Pour le changer, Šōter le bouton de réglage (1) en le tirant vers soi avec la main, ou avec l'aide d'un tournevis placé dans les encoches prévues à cet effet, dévisser l'écrou (2) et restrirer la face avant (3). Extraire le support fusibles (9) et le replacer de manière à ce que le fusible de rechange soit en lieu et place de l'ancien. Ne pas modifier le type des fusibles -fusibles en céramique du type rapide-.
\section*{Caracteristiques techniques}
REB-1N et REB-1NE
Tension d'alimentation: 220 - 240V 50Hz
Intensité maximum: 1 A
Type de fusible: fusible en ceramique du type rapide
REB-2,5N et REB-2,5NE
Tension d'alimentation: 220 - 240V 50Hz
Intensité maximum: 2,5 A
Type de fusible: fusible en céramique du type rapide
Instruction d'utilisation
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorières ou mentales sont réduitées ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficiar, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien à réaliser par l'utilisateur ne doivent pas été réalisés par des enfants sans surveillance.
S&P se réserve le droit de modifier ces instructions sans préavis.




S&P France
Avenue de la Cote Vermeille
66300 THUIR
Tel. 04 68 530 260
Fax 0468531658
www.solerpalau.fr
EHC C
Ref. 9023027402
