ALL ROAD 4 - Trottinette électrique URBANGLIDE - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI ALL ROAD 4 URBANGLIDE

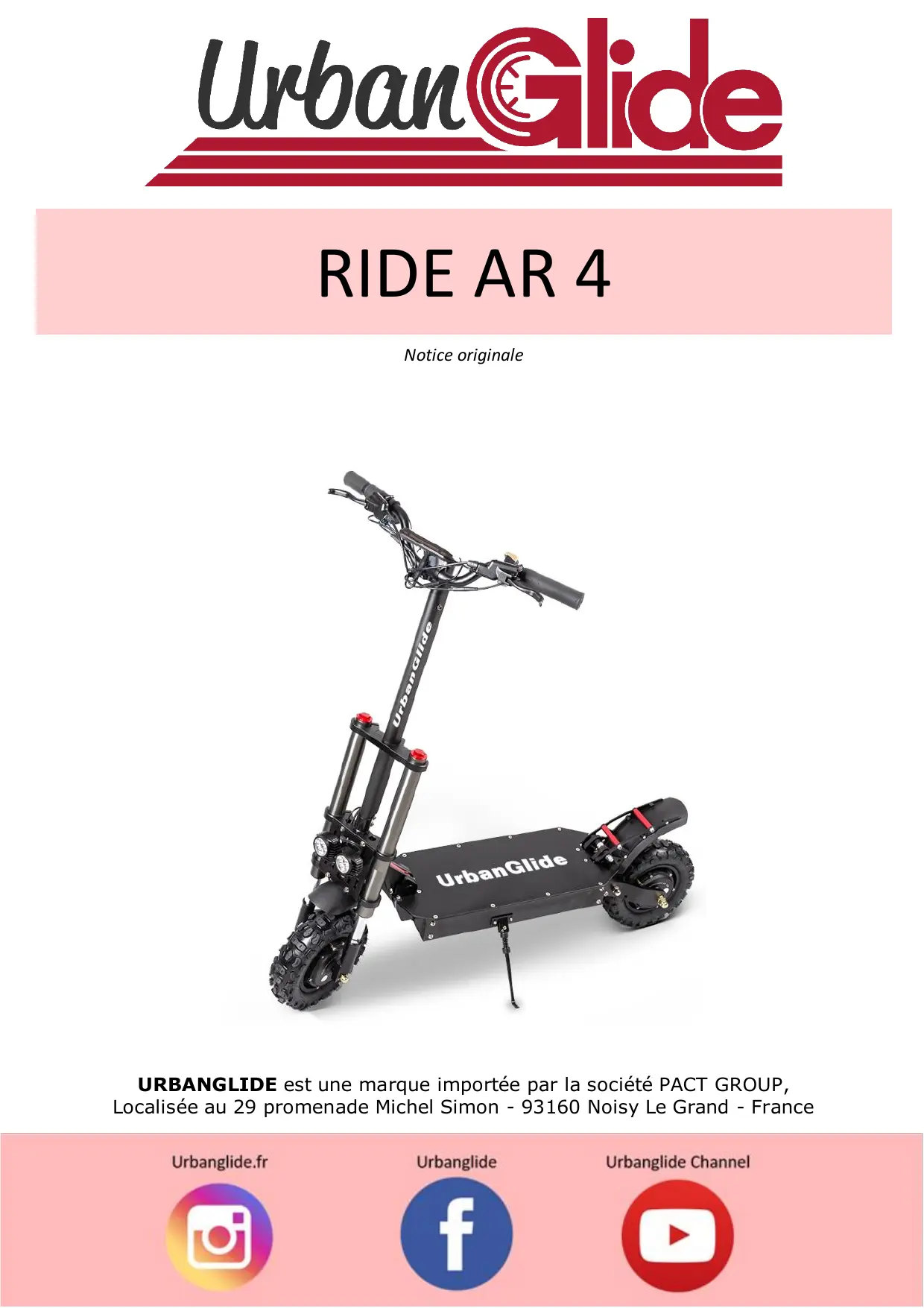

mGlide RIDE AR 4 Notice originale URBANGLIDE est une marque importée par la société PACT GROUP, Localisée au 29 promenade Michel Simon - 93160 Noisy Le Grand - France Urbanglide.fr Urbanglide Urbanglide Channel

Sécurité et précaution Respecter et lire les instructions de ce manuel sur les méthodes d'utilisation, notamment l'allumage, le démarrage, le freinage, l'entretien et l'entreposage. Veuillez prendre connaissance des risques et des conseils de sécurité présent dans le manuel. L'utilisation d'un produit électrique peut être dangereux si l'utilisateur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne met pas en cause l'entreprise en cas d'accident. L'utilisateur doit faire preuve d'auto-jugement et de bon sens pour détecter les dangers éventuels. Veuillez vérifier les règlementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser votre produit légalement. Vous devez respecter les règles et les lois applicables aux véhicules et aux piétons. + Equipement de protection Veillez à toujours porter les équipements de sécurité suivant : - Casque approuvé et certifié en fonction de votre localisation -_ Genouillères et coudières - Tee-shirt à manche longues et un pantalon long - Gants -__ Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale. Vérifiez d'avoir les lacets faits, et de les maintenir le plus loin possible des roues et du système interne. + Conseil conducteur L'utilisateur ne doit pas faire plus de 120 kg, la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maitrise du véhicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommandé pour l’utilisation de ce produit est de 14 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Il est de votre responsabilité de mettre un enfant plus jeune en prenant en compte ses compétences, sa maturité et sa capacité à suivre les règles. Ne touchez pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrêmement chaudes. + Conseil de sécurité Prenez le temps d'apprendre les bases de la pratique pour éviter tout accidents grave pendant l’utilisation du produit, cela passe par les points suivants : - L'âge du conducteur doit être d'au moins 14 ans, pour une conduite agréable la hanche du conducteur ne doit pas dépasser le guidon de la trottinette, et sa visibilité doit être d'au moins 30cm au-dessus du guidon. La taille maximale de l’utilisateur ne doit pas dépasser 2 m. - Se rapprocher du vendeur pour être orienté vers un organisme de formation approprié ; - Éviter les zones à fort trafic ou les zones encombrées : - Dans tous les cas, anticiper sa trajectoire et sa vitesse en respectant le code de la route, le code du piéton et les êtres les plus vulnérables ; - Franchir les passages protégés en marchant ; - Ne pas détourner le véhicule de son usage initial ; - Contrôler régulièrement le serrage des différents éléments boulonnés, notamment les axes de roue, le système de pliage, le système de direction et l'axe de frein ; - Éliminer les arêtes vives engendrées par l'utilisation ; - Ne pas modifier ni transformer le véhicule, y compris le tube de direction et le manchon, la potence, le mécanisme de pliage et le frein arrière. ILest de votre responsabilité de conduire la trottinette électrique en faisant preuve de bon jugement afin de réduire le risque de blessure. N'utilisez pas la trottinette électrique lorsque vous êtes sous l'influence de drogues, d’alcool ou de médicaments susceptibles d’altérer votre jugement. Faites preuve de bon sens pour détecter et éviter les dangers qui présentent un risque pour vous, pour les autres et les biens des autres lorsque vous utilisez votre trottinette électrique.

+ Utilisation générale La circulation en ville implique de franchir de nombreux obstacles, comme les trottoirs ou les marches. Il est recommandé d'éviter les sauts d'obstacles. Il est important d'anticiper et d'adapter sa trajectoire et sa vitesse à celles d'un piéton avant de franchir ces obstacles. Il est également recommandé de descendre du véhicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ils présentent En cas d'accident, se mettre en sécurité et mettre un gilet jaune pour être repéré sur la chaussée, éteindre la trottinette et prévenir les secours. La vitesse maximum de la trottinette (25 km/h) peut varier suivant le poids de l'utilisateur, les conditions météo et l'inclinaison de la route. + Bon fonctionnement Pour faire fonctionner cette trottinette un réglage et un entretien avant et après chaque utilisation est nécessaire, ne vous exposez pas un quelconque risque lorsque ces opérations sont accomplies, portez des équipements de protections individuels et contactez le fabricant en cas de questions ou doutes, tenez compte également de tout mauvais usage raisonnablement prévisible. Toute charge fixée au guidon aura une incidence sur la stabilité du véhicule, veuillez ne pas porter de charge lourde ou accrocher des accessoires ou éléments supplémentaires non approuvés par le constructeur au risque de rendre la conduite très instable. + Procédures et conditions de conduite Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km/h. Regardez autour de vous lorsque vous utilisez le produit, et prêtez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour votre sécurité n'enclenchez pas l'accélérateur si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, près de véhicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintenir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez à garder vos doigts et toutes autres parties du corps loin des parties pouvant chauffer durant l’utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main. Ne jamais utiliser le produit pour tirer quelque chose sous peine d’abimer les composants et d’user la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composant électriques peuvent s'endommager et créer une situation dangereuse. Roulez uniquement sur des surfaces plates et solides. Evitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entrainer une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones ou la visibilité est réduite. Ne roulez pas non plus en intérieur, dans des endroits ou la moquette et les tapis peuvent vous gêner. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m/s?, la valeur moyenne quadratique maximale pondérée en fréquence de l'accélération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m/2. (Précision de mesure incertaine) Après chaque utilisation, vérifiez que chaque pièce est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifiez les points suivants : - Les freins sont en bon état de fonctionnement -__ Tous les composants sont en état et bien à leurs places - Les pièces ayant présenté des anomalies lors de la dernière utilisation ont bien été réparées ou changées selon les conditions du fabricant. - La pression maximale de gonflage des pneumatiques est de 6.40 bars. Les personnes qui disposent d'un suivi médical ou d’un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.

+ Utilisation du chargeur Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier au voyant présent sur l'indicateur de batterie. Il est possible de charger votre batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entièrement vide pour la mettre en charge. Utiliser uniquement avec l'unité d'alimentation , Pour le rechargement de la batterie, utiliser uniquement l'unité d’alimentation amovible fournie avec l'appareil. || est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Evitez les chocs et le contact avec l'eau, il s'agit de facteurs non-pris en charge par la garantie pouvant endommager la batterie. Le chargeur fournis est « intelligent », il est pensé pour s'arrêter à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifiez les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit défectueux, il est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par un adulte, il est important de le débrancher des deux côtés lorsqu'il ne charge pas. Veillez à ne pas laissez charger votre trottinette sans surveillance. Le cache du connecteur de charge doit être fermé lorsque la trottinette n'est pas en charge Le câble souple externe de ce transformateur ne peut pas être remplacé ; en cas d’endommagement du cordon, il convient de mettre le transformateur au rebut + Batterie Veuillez ne pas stocker la batterie a des températures trop extrêmes. En dessous de 0°C et au-dessus de 30°C. Si vous n'utilisez pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu'au début. Cette perte d'autonomie est due au manque d'utilisation et n'est donc pas pris en charge par la garantie. A la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. J etez les batteries dans les conteneurs prévus à cet effet. La récupération et le recyclage des batteries contribuent à la protection de l'environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l'extinction d'un éventuel incendie doit se faire à partir d'un extincteur à poudre (Incendie classe D) (La batterie est un élément sujet à l'usure). Cet appareil contient une batterie qui ne peut être remplacée que par des personnes qualifiées. MISE EN GARDE : Pour le rechargement de la batterie, utiliser uniquement l’unité d’alimentation amovible fournie avec l'appareil." Référence du chargeur (XVE126-6720175). + Entretien Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre appareil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kérosène ou d'autre solvant chimiques corrosifs, pour nettoyer votre appareil, ce qui endommagerait son apparence et sa structure. Vérifiez constamment l'état des composants de votre produit, si une partie est endommagée, veuillez la remplacer avant d'utiliser le produit. Si une pièce n'est pas en état de fonctionner, vous risquez de tomber et de vous blesser. + Transport Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyen de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereux dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soit autorisé. Le droit international interdit le transport par avion des batteries au lithium. Manutention de la trottinette : Utilisez toujours vos deux mains sur la potence afin de porter et déplacer la trottinette en toute sécurité, portez des chaussures adaptées, vérifier que le système de fermeture soit bien verrouillé et sécurisé. + Utilisation du produit Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Faites avancer la trottinette avec le pied pour atteindre une vitesse d’environ 3 km/h puis appuyez sur la gâchette d’accélération, le système électrique se mettra en route automatiquement, gérez votre vitesse avec la gâchette d'accélération. P our freiner utilisez les freins manuels situé sur le guidon. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas encombrées, que les freins fonctionnent. Afin d'effectuer certains réglages de base notamment le jeu de la commande de frein, venez découvrir nos vidéos tutoriels disponible sur notre chaine YouTube : URBANGLIDE CHANNEL. L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréable, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présences, utilisée l’avertisseurs sonore situé sur votre guidon, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieux sombre. Lorsque vous stoppez votre produit, servez-vous de la béquille pour le stabiliser.

+ Rebut CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retirée avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.

AVERTISSEMENT : Comme il en est de tout composant mécanique, un véhicule est soumis à de fortes

contraintes et à l'usure. Les divers matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si l'on dépasse la durée de vie prévue pour un composant, il peut se rompre soudainement et risquer de blesser l'utilisateur. Les fissures, rayures et décolorations dans les zones soumises à de fortes contraintes indiquent que le composant a dépassé sa durée de vie et qu'il convient de le remplacer. (Cette trottinette n’est pas destinée à être utilisée ou stationnée dans des lieux publics) + Listing des pièces sujettes à usure : Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (Section ALLROAD 4): https://boutique.urbanglide.com Là R R Critères de Critère Méthode de sté Pièces détachées remplacement d’acceptabilité | remplacement Références Perte de sa forme Vidéo en ligne sur Les pneumatiques d’origine, présence de YouTube SPATR13868 / pl q fissures, éclats ou tout Urbanglide SPATR13869 autre signe d'usure Channel . Roulez à 15Km/h | Vidéo en ligne sur Bruits anormaux lors : : : » : . Freinez sur 1m, le YouTube Les disques de frein d’un freinage, faible : : . so produit doit Urbanglide épaisseur (<2.5mm) Den s'arrêter Channel h = re ñ Sur demande au service Bruits anormaux lors Vidéo en ligne sur : ï : client Les garnitures de frein d’un freinage ou bruits YouTube 8 de frottement Urbanglide anormaux Channel Vidéo en ligne sur La câblette d YouTub 2 ca e ce . Câble qui s’effiloche ouru 2e Sur demande au commande des freins Urbanglide : : service client Channel Vidéo en ligne sur Bandes Lorsque celle-ci se YouTube Sur demande au service rétroréfléchissantes décolle Urbanglide client Channel Roulements Bruits anormaux Contactez notre service client Contactez notre service client Le numéro de série dispose de l’année de fabrication en préfixe situé sur l'étiquette d’information de votre produit. MMAAAAXXXXXXXXXXXX

Conseils d’ut (TFE À AL Il est déconseillé de rouler Lorsque vous roulez sur un Descendez de votre trottinette sous la pluie ou dans de terrain instable et peu praticable, lorsque vous passez dans une porte, mauvaise condition climatique réduisez votre vitesse. dans un ascenseur ou des escaliers. Pour votre sécurité, Ne vous mettez pas debout sur Lorsque vous roulez, laissez n’accélérez pas dans les le garde boue de votre produit vos deux mains sur votre descentes pour éviter de l’abimer. trottinette (e) % Z Ne montez pas et ne descendez pas d’escalier en étant que votre trottinette. Ne touchez pas les freins à disque après l’utilisation de votre trottinette, ces parties peuvent être chaudes après un long parcours

Il'est interdit de rouler sur la . Lorsque vous tournez, Ne roulez pas dans une flaque route avec votre trottinette ralentissez pour éviter tout d’eau de plus de 2cm de électrique risque de chute hauteur | : Ë Il'est interdit de monter à deux sur N'appuyez pas sur l'accélérateur Evitez les obstacles votre trottinette ou de rouler avec lorsque vous n’êtes pas sur la lorsque vous roulez un enfant de moins de 14 ans trottinette , | sé Ëa

N’accrochez aucun objet à votre trottinette Laissez vos deux pieds sur le plateau de pouvant influencer sur la répartition du votre trottinette. poids et entrainer une chute.

Roue motrice avant 7 Boutons Lumière avant 8 Poignée de frein Suspension avant 9 Repose pied Ecran 10 Roue motrice arrière Poignée de frein 11 Béquille Accélérateur 12 Port de chargement Lumière avant Vitesse Voltage Km parcouru Niveau de vitesse Niveau de batterie

Tournez la clé pour allumer votre produit. Sélectionnez le niveau de vitesse souhaité. Il y a 3 modes de vitesse. Appuyez sur ce bouton pour activer/désactiver le double moteur Allumez et éteignez vos lumières grâce à ce bouton Klaxon nEswRrR Etapes du pliage

Charge et alimentation Retirez le capuchon en caoutchouc, insérez le chargeur dans le port de chargement de votre trottinette. Une fois chargé, remettez le capuchon en place et assurez-vous qu’il est bien mis et étanche.

Lorsque vous chargez votre trottinette assurez que le port de chargement est en bon état et qu'aucun résidu n’est coincé dedans. Si c’est le cas, nettoyé le avec un chiffon sec. Utilisez le chargeur fournis avec le produit, et uniquement ce chargeur. Si vous avez perdu votre chargeur ou s’il est défectueux, contactez le support de Urbanglide. Une fois que le chargeur affiche une lumière verte, débranchez votre produit. Ne laissez pas trop longtemps le chargeur branché une fois la charge finie. N 0 Votre appareil est entrain de charger. Veuillez patienter jusqu'à ce que la LED rouge devienne verte. e° Si la LED est verte alors votre appareil est chargé, débranchez-le et débranchez également le chargeur de sa source d'alimentation.

Chargez votre batterie et vérifiez que votre La batterie n’est pas chargée . :s P E chargeur affiche une lumière rouge. Les câbles de connexion sont Vérifiez que tous les câbles sont bien branchés et débranchés. qu'aucun d'entre eux n'est endommagé. Chargez votre batterie et vérifiez que votre chargeur affiche correctement une lumière rouge. La batterie a besoin d’être rechargée Vérifiez que le câble du moteur est correctement La batterie n’est pas branché. pleinement rechargée La batterie pourrait avoir besoin d'être remplacée. La surcharge peut provoquer une défaillance du Surcharge/Coupure produit. Veuillez éteindre le produit, attendre 15 secondes, puis le rallumer. . ae Commencez par vérifier l'état de tous les câbles Un fusible a lâché Lo en premier lieu. Vérifiez l'état des freins et essayez de les desserrer. Si cela ne résout pas le problème, veuillez contacter le service après-vente. Les freins ne sont pas correctement ajustés Vérifiez si l'utilisateur pèse moins que le poids recommandé précédemment. Assurez-vous également qu'aucun objet n'entrave le bon fonctionnement du produit. Le produit est en surcharge Vous utilisez votre produit dans des conditions inappropriées Assurez-vous d'être sur un terrain plat, sec et stable. Les roues et les pneus sont h Vérifiez l'état des roues du produit. endommagés

Pour toutes informations, contactez notre service après-vente à l’adresse suivante : Https://urbanglide.com/contact/ Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l’entretien et la maintenance de votre produit sur notre chaîne YouTube : UrbanGlide Channel Enfin, n’hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notre actualité. Vous retrouverez la dernière mise à jour de ce manuel au format numérique en vous connectant sur notre site web : wwWw.urbanglide.com (Rubrique modèle concerné). La version papier vous sera remise sur simple demande auprès de notre service client. Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une recommandation d'utilisation. Urbanglide.fr Urbanglide Urbanglide Channel

Nous soussigné PACT Group déclarons par la présente que le produit. Modèle : URBANGLIDE RIDE AR 4 Type : Trottinette électrique Fonction : Trottinette électrique pour transport individuel Description du produl Lot de fabrication : 102023URGAR4BLFS Année de fabrication : 2023 Répond à toutes les normes et directives techniques ci-dessous : DIRECTIVES Trottinette électrique avec moteur 500W, batterie 10Ah, lumière avant et arrière [201165 U [ 2014/30/EU [ 2014/35/EU

EN 60335-1 :2012+A11+A13 EN 60335-2-29 :2004+A2+A11 EN 62233 :2008 EN 60204-1 :2018 Tous les tests ont été effectués par les laboratoires mentionnés ci-dessous : Shenzhen Most Technology Service Co., Ltd. No.5, 2° Langshan Road, North District, Hi-tech Industry Park, Nanshan, Shenzhen, Guangdong, China Phone : 86-755-86026850 Fax: 86-755-26013350 http://www.szmost.com COORDONNÉES DE L'IMPORTATEUR: PACT GROUP 29 Promenade Michel Simon 93160 Noisy le Grand — France COORDONNEES DE LA PERSONNE AUTORISE A EDITER LE DOCUMENT TECHNIQUE : Fung NIM 29 Promenade Michel Simon 93160 Noisy le Grand — France La présente déclaration est délivrée sous la responsabilité du fabricant et, le cas échéant, de son mandataire le 09/10/2023 Représentant de la société : PACT GROUP et 29 Promenade Michel Simon - nn Noisy le Grand France TE Maurice Bodokh PDG PACT Group S.A.$. - 29, promenade Michel Simon - 93160 NOISY-LE-GRAND - FRANCE - Tél : 01.55.85.81.81 - Fax : 01.55.85.81.82 - Internet : www.pactgroup.fr S.AS. au capital de 1000.000 Euros - RCS Bobigny B 337 891 874 Siret 337 891 873 00040 - APE 48512 - TVA FR 2333781873
