MODE D'EMPLOI IC 5060 3MC W701T VALBERG
Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur presentation du ticket de caisse.
Freestanding cooker Cuisinière pose libre
990606 - IC 5060 3MC W 701T 990608 - IC 5060 3MC K 701T
INSTRUCTIONS FOR USE 02
CONSIGNES D'UTILISATION 34
Thank you!
Nous vous remercions d'avoir besoin ce produit VALBERG.
Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque VALBERG sont simples d'utilisation, tout en offrant des performances fiables et une qualité irréprochable.
Grçá à cet apparéil, vous étes assuré(e) que chaqueutilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Consultez notre site Internet : www.electrodepot.fr
Aperçu de l'appareil
\section*{Caracteristiques du produit}
Utilisation de l'appareil
Installation et préparation à l'utilisation Utilisation de l'appareil
Informations pratiques
Nettoyage et maintenance Dépannage et transport
Caracteristiques du produit
IMPORTANT
Les caractéristiques du produit varient et l'apparce de votre apparéil peut être différente de cette représentée sur les figures ci-dessous.

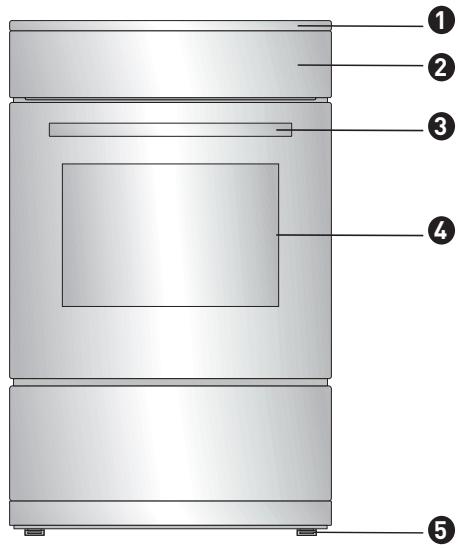

Listedescomposants
1 Plan de cuisson
2 Bandeau de commande
3 Poignée de la porte du four
4 Portedou four
5 Pieds réglables

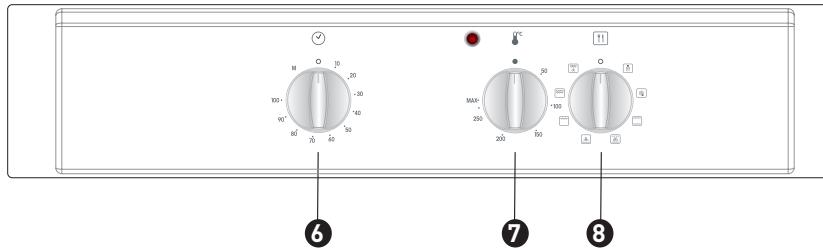

Bandeau de commande
6 Minuteur
7 Manette thermostat du four
8 Manette de fonction
Installation et préparation à l'utilisation
AVERTISSEMENT
Cet apparéil doit être installé par un professionnel agréé ou par un technicien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.
- Toute installation incorporet de garantie et peut entrainer des dommages ou des blessures pour lesquels le fabricant ne peut etre tenu responsable.
- Avant l'installation, s'assurer que les conditions locales de la distribution (tension et fréquence de l'électricité et/ou nature du gaz et pression du gaz) et les réglages de l'appareil sont compatibles. Les conditions de réglage de cet apparéil figurent sur l'étiquette.
- Les lois, réglementations, décrets et normes en vigueur dans le pays d'installation doivent être appliqués (règles de sécurité, recyclage conformément à la réglementation, etc.).

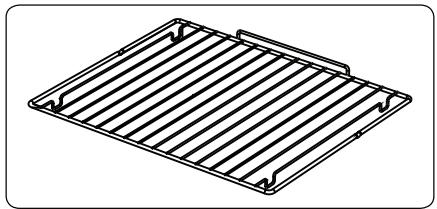

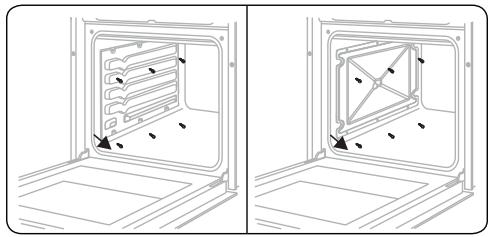

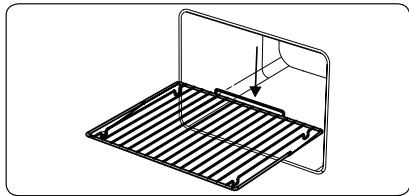

- Si le produit contient des guides de grilles amovibles (grilles métalliques) et que le manuel d'utilisation comprend des recettes comme le yaourt, les grilles métalliques doivent être retirees et le four doit fonctionner en utilisant le mode de cuisson defini. Des informations sur le retrait de la grille métallique sont inclues dans la section NETTOYAGE ET ENTRETIEN.
Instructions destinées à l'installateur
Instructions generales
- Àprous avoir retireé les matériaux d'emballage de l'appareil et de ses accessoires, vérifier que l'appareil n'est pas endommagé. Si l'appareil est peut-être endommagé, ne pas l'utiliser et contacter immédiatement un professionnel agéré ou un technicien qualifié.
- Vérifier qu'aucun élément ou matériel combustible ou inflammable, par exemple un rideau, de l'huile, un tissu, etc., ne se trouve à proximé immediate.
- Le plan de travail et les meubles autour de l'appareil doivent pouvoir supporter une température supérieure à 100^ .
- Cet apparéil ne doit pas être installé directement au-dessus d'un lave vaisselle, d'un réfrigerateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge.
L'appareil peut etre place pres d'un meuble, a condition que dans la zone d'installation de l'appareil, la hauteur du meuble ne depasse pas la hauteur du plan de cuisson.

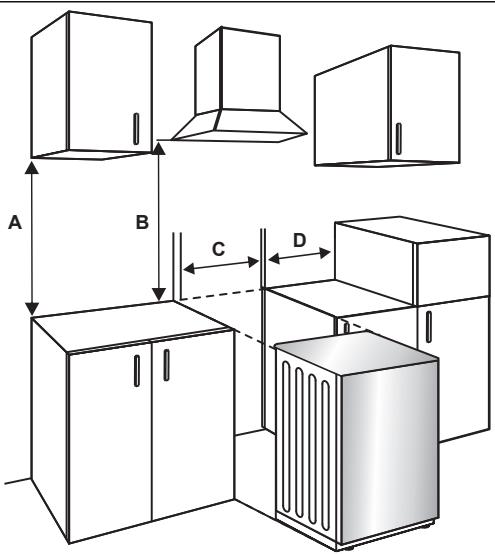

Installation de la cuisineire
- Si les meubles de la cuisine sont plus hauts que le plan de cuisson, les meubles doivent se couver à au moins 10 cm des côtés de l'appareil afin de permettre la circulation de l'air.
- Si une hotte ou un placard doit être installé au-dessus de l'appareil, la distance de sécurité entre le plan de cuisson et le placard ou la hotte doit correspondre à cette représentée sur la figure ci-dessous.
A (mm) Meuble 420
B (mm) Hotte 650/700
C [mm] Largeur du produit
D (mm) 50
Branchement électrique et sécurité
AVERTISSEMENT
Le branchement électrique de cet apparéil doit être effectué par un professionnel négalé ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.
AVERTISSEMENT
L'appareil doit être branché à la terre.
- Avant le branchement sur le secteur, vérifier si la tension nominale de l'appareil (marquée sur la plaque signalétique de l'appareil) correspond à la tension de l'alimentation électrique. Le cable d'alimentation électrique doit lui aussi être capable de supporter la puissance nominale de l'appareil (également mentionnée sur la plaque signalétique de l'appareil).
- Lors de l'installation, s'assurer de bien utiliser des cables correctement isolés. Tout branchement incorrect risque d'endommager votre apparéil. Si le cable d'alimentation électrique est endommagé et doit être remplaced, faire appel à une personne qualifiée pour effectuer cette opération.
- Ne pas utiliser d'adaptateur, de multiprise, ni de rallonge électrique.
- Le cordon d'alimentation doit être tenu éloigné des parties chaudes de l'appareil et ne doit pas être plié ni écrasé. À défaut, le cordon risque d'être endommagé et de provoquer un court-circuit.
- Si l'appareil n'est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d'au minimum 3 mm), conformément aux réglementations en matière de sécurité.
- Cet apparéil est concu pour utiliser une alimentation de 220-240 V~.380- 415 3N~. Si vous alimentation est différente, contacter un professionnel agéré ou un électricien qualifié.
- Le cable d'alimentation (H05VV-F) doit être assez long pour pouvoir être branché sur l'appareil.
- Ce sectionneur à fusibles doit être facilement accessible une fois l'appareil installé.
-

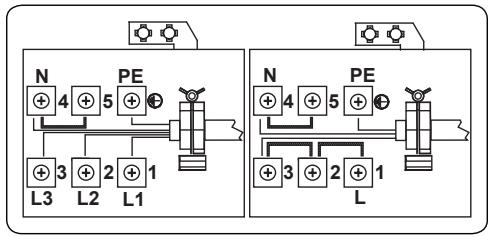

Vérifier que tous les branchements sont bien serrés.
-
Fixer le cable d'alimentation sur le bornier, puis refermer le couvercle.
- Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

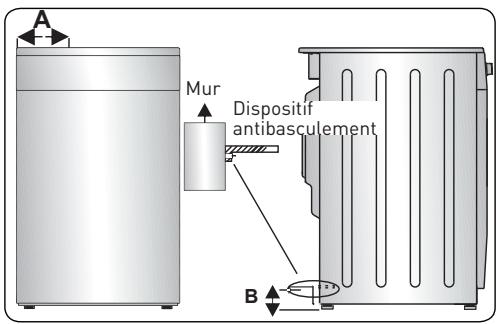

Kit antibasculement
Le sac de documentation contient un kit antibasculement. Fixer le dispositif antibasculement (1) sur le mur à l'aide de la vis (2) et de la cheville (3), conformément aux dimensions de l'illustration et du tableau ci-dessous. Régler la hauteur du dispositif antibasculement pour l'aligner sur la rainure de la cusinière, puis serrer la vis (2). Pousser l'appareil vers le mur en s'assurant que le dispositif antibasculement est inséré dans la rainure à l'arrête de l'appareil.
| Dimensions du produit(largeur X profondeur X hauteur) (cm) | A (mm) | B (mm) |
| 60 x 60 x 90 (four à double cavité) | 297,5 | 52 |
| 50 x 60 x 90 (four à double cavité) | 247,5 | 52 |
| 90 x 60 x 85 | 430 | 107 |
| 60 x 60 x 90 | 309,5 | 112 |
| 60 x 60 x 85 | 309,5 | 64 |
| 50 x 60 x 90 | 247,5 | 112 |
| 50 x 60 x 85 | 247,5 | 64 |
| 50 x 50 x 90 | 247,5 | 112 |
| 50 x 50 x 85 | 247,5 | 64 |

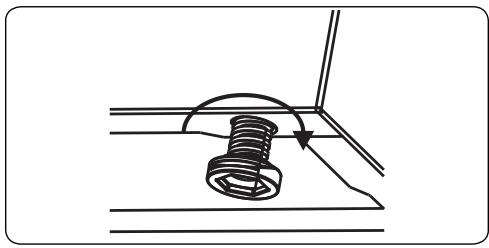

Réglage des pieds
Votre produit repose sur des pieds réglibres. Pour un fonctionnement en toute sécurité, il est important de vérifier le bon équilibre de l'appareil. Vérifier que l'appareil est de niveau avant de commencer à cuisiner. Pour remonter votre appareil, tourner les pieds dans le sens anti-horaire. Pour redescendre votre appareil, tourner les pieds dans le sens horaire. Il est possible d'augmenter la hauteur de l'appareil d'un maximum de 30 mm en réglant les pieds. Le poids de l'appareil est important et nous recommendons de manipuler l'appareil au minimum à deux personnes. Ne jamais tirer l'appareil.
Utilisation de l'ordinateil
Commandes de la table de cuisson
Zone à induction
Les informations du tableau suivant sont données à titre d'information uniquement.
| Paramètres | Utilisation |
| 0 | Élément désactivé |
| 1-3 | Réchauffer à petit feu |
| 4-5 | Mijoté doucement, réchauffer lentement |
| 6-7 | Réchauffer et mijoté rapidement |
| 8 | Faire bouillir, faire sauter et saisir |
| 9 | Température maximale |
| P | Fonction Booster |

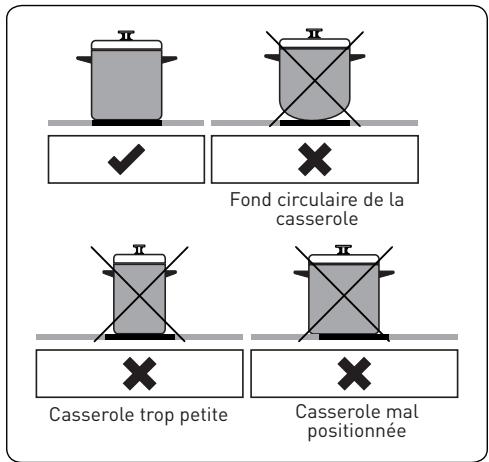

Batterie de cuisine
- Utilisez des poêles et des casseroles de bonne qualité à fond écais, plat et lisse en acier, en acier émailé, en fonte ou en acier inoxydable. La qualité et la composition d'une batterie de cuisine ont un effet direct sur les performances de cuisson.
- N'utilise pas de casseroles ou de poêles à fond concave ou convexe. Les batteries de cuisine en aluminium et en acier inoxydable avec fond non ferromagnétique, en verre, en cuivre, en laiton, en céramique, en porcelainne ne convennent pas à la cuisson par induction.
- Pour vérifier si les poèles ou les casseroles sont adaptées à la cuisson par induction, vous poupez poser un aimant à leur base. Si l'aimant adhérite à la surface, la poèle ou la casserole est généralement adaptée, et vous poupez l'utiliser avec une quantité limite d'eau sur une zone de cuisson réglée au niveau maximum. L'eau doit chauffer en quelques secondes.
- Lors de l'utilisation de certaines casseroles ou poêles, des petits bruits peuvent être perçus durant la cuisson. Ceci est dû à la conception de la casserole ou de la poêle et n' affecte en rien les performances ou la sécurité des plaques.
- Pour obtenir les méilleures performances de cuisson, la casserole ou la poèle doit être placée au centre de la zone de cuisson.
-
Le symbole clignote lorsque le niveau de puissance est selectionné sur l'affichage de la zone de cuisson si une casserole ou une poèle non appropriée y est posée ou si aucune casserole ou poèle n'y est placée. La zone de cuisson s'éteindra automatiquement au bout de 2 minutes.
-
Si une casserole ou une poèle appropriée est placé sur la zone de cuisson , le symbole disparaitra et la cuisson se poursuivra au niveau de puissance sélectionné.
- Pour obtenir le meilleur transfert d'énergie, le diamètre de la base de la casserole ou de la poèle doit correspondre à celui de la zone de cuisson.
- Le diamètre minimum de la casserole ou de la poèle doit être de D120 mm de diamètre pour une zone de cuisson de 160 mm, D140 mm de diamètre pour une zone de cuisson de 210 mm, D160 mm de diamètre pour une zone de cuisson de 290 mm.
| Diamètre du feu | Diamètre de détction minimale des plats |
| Foyer arrêté gauche | 16 cm | 12 cm |
| Foyer avant gauche | 16 cm | 12 cm |
| Foyer droit | 21 cm | 14 cm |
L'appareil est contrôle par des boutons et les fonctions sont confirmées par les affichages et les signaux sonores.

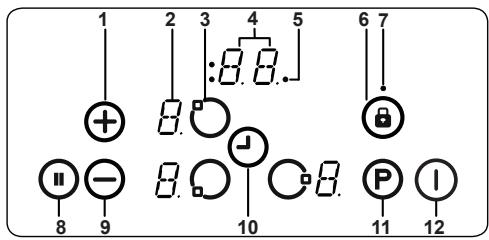

Zone de commandes sensitives
1-Augmenter niveau de cuisson/minuteur
2-Affichage du niveau de cuisson
3- Choix de la résistance
4-Affichage du minuteur
5-Témoins de la zone de cuisson et de la fonction Minuteur
6- Verrouillage
7-Témoin de verrouillage
8-Pause
9-Reduction de la chaleur/Minuteur
10- Sélection du minuteur
11-Fonction Booster
12-Marche/Arret
- Utiliser des ustensiles adaptés aux zones de cuisson à induction.
- Une fois l'alimentation établie, tous les affichages s'illuminent brièvement. Une fois ceci fait, la table de cuisson est en mode Veille et est préte à être utilisée.
- La table de cuisson est contrôle par des boutons électroniques. Chaque pression sur un des boutons est suivé d'un signal sonore.
Mise en marche de l'appareil
Allumer la table de cuisson en appuyant sur le bouton Marche/Arrêt ①. Tous les affichages du niveau de cuisson affichent un « 0 » fixe et les points en bas à droite clignotent. (Si aucune zone de cuisson n'est sélectionnée dans les 20 secondes, la table de cuisson s'éteint automatiquement.)
Arrêt de l'appareil
L'arrêt de la table de cuisson est possible à tout moment en appuyant sur ①.
Le bouton Marche/Arrêt ① a toujours priorité sur la fonction d'arrêt.
Mise en marche des zones de cuisson
- Appuyer sur le bouton de selection correspondant à la résistance à utiliser. Un point fixe apparait sur l'affichage du niveau de cuisson sélectionné et les points clignotants de tous les autres affichages du niveau de cuisson ne s'allument plus.
- Régler la température à l'aide du bouton d'augmentation du niveau de cuisson ou du bouton de réduction du niveau de cuisson . L'élement est prét à être utilisé. Pour obtenir une ébullition plus rapide, selectionner le niveau de cuisson souhaité, puis appuyer sur le bouton « P » pour activer la fonction Booster.
Arrêt des zones de ciisson
- Sélectionner l'élement à arrêter à l'aide du bouton de seLECTION de la résistance. À l'aide du bouton , réduire la température à « 0 » (Une pression simultanée sur les boutons et réduit également la température à 0.)
- Si la zone de cuisson est chaude, « H » s'affiche au lieu de « 0 »
Arrêt de toutes les zones de ciisson
Pour éteindre toutes les zones de cuisson en une seule fois, appuyer sur le bouton ①. En mode Veille, « H » s'affiche sur toutes les zones de cuisson qui sont chaudes.
Témoin de chaleur résiduelle
- Le témoin de chaleur résiduelle indique que la température de zone vitrocéramique fait qu'il est dangereux de la toucher.
- Àprous l'arrêt de la zone de cuisson, les affichages correspondants indiquent « H » jusqu'à ce que le niveau de la température de la zone de cuisson correspondante soit sûr.
Pause
- La fonction Pause réduit la puissance de tous les brûleurs allumés.
- Si la pause est désactivée, les résistances reviennent automatiquement au niveau de température précédent.
- Si la pause n'est pas désactivée, le plan de cuisson s'eteint au bout de 30 minutes.
-
Appuyer sur pour activer la pause. La puissance des résistances actives redescend au niveau 1 et « II » apparait sur tous les affichages.
-
Appuyer à nouveau sur pour désactiver la pause. « II » disparaît et toutes les résistances reviennent au niveau régle précédement.
Fonction d'arrêt de sécurité
- La zone de cuisson s'éteint automatiquement siaucun réglage de chaleur n'a été modifié pendant un certain temps.
- Toute modification du réglage de chaleur de la zone de cuisson réinitialise la durée et rétablit la valeur initiale. Cette valeur initiale dépend du niveau de température sélectionné, comme indiqué ci-dessous.
| Paramètre de chaleur | Arrêt de sécurité après |
| 1-2 | 6 heures |
| 3-4 | 5 heures |
| 5 | 4 heures |
| 6-9 | 1,5 heures |
Sécurité infant
- Une fois l'apparéil allumé, il est possible d'activer la fonction Sécurité Enfant. Pour activer la sécurité enfant, appuyer simultanément sur le bouton d'augmentation du niveau de cuisson ⊕ et le bouton de réduction du niveau de cuisson ⊙, puis appuyer encore une fois sur la touche d'augmentation du niveau de cuisson ⊕. « L » pour LOCKED (verrouillé) apparait sur tous les affichages du niveau de cuisson et il n'est plus possible d'utiliser les commandes. (Si une zone de cuisson est chaude, les mentions « L » et « H » s'affichent en alternance.)
- La table de cuisson reste verrouillée jusqu'à son déverrouillage, même si l'appareil est éteint, puis rallumé.
- Pour désactiver la sécurité infant, allumer d'abord la table de cuisson. Appuyer simultanément sur le bouton d'augmentation du niveau de cuisson et le bouton de réduction du niveau de cuisson , puis appuyer encore une fois sur le bouton de réduction du niveau de cuisson. « L » ne s'affiche plus et la table de cuisson s'éteint.
Verrouillage
-
La fonction de verrouillage permet de définir le « mode sécurité » de l'appareil pendant son fonctionnement. Il n'est plus possible d'effectuer des réglages avec les boutons (par exemple pour régler la chaleur). Il est uniquement possible d'arrêté l'appareil.
-
La fonction de verrouillage est active lorsque le bouton de verrouillage (6) est pressé pendant au moins 2 secondes. Cette opération est confirmée par un signal sonore. Si l'opération est réussie, le témoin de verrouillage clignote et la résistance est verrouillée.
Fonction Minuteur
La fonction Minuteur est disponible en deux versions, comme suit.
Minuteur de fin de cuisson (1 à 99 min)
- Le minuteur de fin de cuisson peut être utilisé si les zones de cuisson sont éteintes. L'affichage du minuteur indique « 00 » avec un point clignotant.
- Appuyer sur pour augmenter la durée ou sur pour réduire la durée. La plage va de 0 à 99 minutes. Si aucun réglage de l'heure affichée n'est effectué dans les 10 secondes, le minuteur de fin de cuisson est régled et le point clignotant disparait. Une fois le minuteur régled, il commence le décompte.
- Lorsque le minuteur arrive à zéro, un signal sonore retentit et l'affichage du minuteur clignote. Le signal sonore s'arrête automatiquement au bout de 2 minutes et/ ou en cas de pression sur un des boutons.
- Il est possible de régler à nouveau le minuteur de fin de cuisson ou de l'arrêté à tout moment à l'aide du bouton de réglage du minuteur et/ou du bouton de réduction du minuteur . L'arrêt de la table de cuisson à tout moment avec arrêté aussi le minuteur de fin de cuisson.
Minuteur de zone de cuisson (1 à 99 min)
- Lorsque la table de cuisson est allumée, un minuteur indépendant peut être programmé pour chaque zone de cuisson.
- Sélectionner une zone de cuisson, désirer le réglage de température, puis activer le bouton de réglage du minuteur 1 . Le minuteur peut être programmé pour éteindre une zone de cuisson. Quatre diodes sont disposées autour du minuteur pour indiquer pour chaque zone de cuisson le minuteur a été réglé.
- 10 secondes après la derniere opération, l'affichage du minuteur presente le prochain minuteur qui arrive à expiration. (en cas de minuteurs multiples pour les zones de cuisson).
-
Une fois le minuteur terminé, un signal sonore retentit, l'affichage du minuteur indique « 00 » et la diode du minuteur de zone de cuisson associé clignote. La zone de cuisson programmée s'éteint et « H » s'affiche si la zone de cuisson est chaude.
-
Le signal sonore s'arrête et la diode du minuteur cette de clignoter automatiquement au bout de 2 minutes et/ ou en cas de pression sur un des boutons.
Signal sonore
Lorsque la table de cuisson fonctionne, les activités suivantes peuvent être indiquées par le signal sonore.
- Chaque action normale sur un des boutons est accompagnée d'un bref signal sonore.
- Toute opération prolongée sur un des boutons (10 secondes) estCOMMPLIÉE d'un long signal sonore intermittent.
Fonction Booster
- Pour utiliser cette fonction, SéLECTIONNER une zone de cuisson et régler le niveau de cuisson souhaité, puis appuyer sur le bouton « P » (Booster).
- La fonction Booster ne peut être activée que si la zone de cuisson sélectionnée peut l'utiliser. Si la fonction Booster est active, « P » apparait sur l'affichage correspondant.
- L'activation de la fonction Booster peut dépasser la puissance maximale, auquel cas le système de gestion de chaleur intégré se déclenché.
- La réduction nécessaire de la puissance est indiquée par le clignotement de l'affichage de la zone de cuisson correspondante.
- Le clignotement dure 3 secondes pour permettre la modification des réglages avant que la puissance ne soit réduite.
Codes d'erreur
En cas d'erreur, un code d'erreur apparait sur les affichages du niveau de cuisson.
| E0 | La fonction de limitation de l'ampérage doit être sélectionnée au moment où le produit est mis sous tension. Sinon, l'erreur E0 apparaît. En même temps, cette fonction doit être sélectionnée sur l'écran et la carte mère. S'il y a une erreur dans le logiciel d'une carte, le produit affichera une erreur. Le client ne peut pas intervenir sur cette erreur. Il faut faire appel à un service agréé. |
E1 Le ventilateur de refroidissement est désactivé. Faire appel à un technicien qualifié.
E2 Cette erreur apparait lorsque le radiateur devient trop chaud. Dans ce cas, il faut laisser refroidir le radiateur. Il pourra fonctionner a nouveau uniquement après le refroidissement.
| Codes d'erreur |
| En cas d'erreur, un code d'erreur apparaît sur les affichages du niveau de cuisson. |
| E3 | La tension d'alimentation est différente de la valeur nominale. Appuyer sur ① pour arrêtéter la table de cuisson, attendre que « H » disparaïssée pour toutes les zones, appuyer sur ① pour allumer la table de cuisson et poursuivre son utilisation. Si la même erreur s'affiche à nouveau, faire appel à un technicien qualifié. |
| E4 | La fréquence d'alimentation est différente de la valeur nominale. Appuyer sur ① pour arrêtéter la table de cuisson, attendre que « H » disparaïssée pour toutes les zones, appuyer sur ① pour allumer la table de cuisson et poursuivre son utilisation. Si la même erreur s'affiche à nouveau, éteindre puis allumer la prise de l'appareil. Appuyer sur ① pour allumer la table de cuisson et poursuivre son utilisation. Si la même erreur s'affiche à nouveau, faire appel à un technicien qualifié. |
| E5 | La température interne de la table de cuisson est trop élevé. Appuyer sur ① pour éteindre la table de cuisson et laisser les résistances refroidir. |
| E6 | Erreur de communication entre la zone de commandes sensitives et la résistance. Faire appel à un technicien qualifié. |
| E7 | La sécurité thermique de l'élement chauffant est désactivée. Faire appel à un technicien qualifié. |
| E8 | La sécurité du système de refroidissement est désactivée. Faire appel à un technicien qualifié. |
| EA | Erreur de saturation de la grande bobine. Arrêtez la plaque de cuisson en appuyant sur la touche on/off, mettez la plaque de cuisson en marche en appuyant sur la touche on/off et continuez à utiliser. Si la même erreur s'affiche à nouveau, appepez un agent de service agréé. |
| EC | Erreur de tension d'alimentation. Arrêtez la plaque de cuisson en appuyant sur la touche on/off, mettez la plaque de cuisson en marche en appuyant sur la touche on/off et continuez à utiliser. Si la même erreur s'affiche à nouveau, appepez un agent de service agréé. |
| C1-C8 | Alerte microprocesseur. Àprouès cet avertissement, coupez l'alimentation du produit, puis remettez-le sous tension. Si la même erreur s'affiche à nouveau, appepez un agent de service agréé. |
Commandes du four
Manette de fonction
Faire tournier le bouton sur le symbole correspondant à la fonction souhaïée. Pour les détails des différentes fonctions, se reporter à « Fonctions du four »
Manette thermostat du four
Une fois la fonction de cuisson selectionnée, faire tourner ce bouton pour régler la température. Le voyageant du thermostat du four s'allume dés que le thermostat fonctionne pourCHAuffer le four ou le maintainir àtempérature.
Fonctions du four
- Lampe du four : Seule la lampe du four s'allume. Elle reste allumée pendant toute la durée de la cuisson.
- Fonction Décongélation : Les voyants d'avertissement du four et le ventilateur se met à tourner. Pour utiliser la fonction Décongélation, placer votre aliment condgelé dans le four, sur une plaque/grille placée sur le troisième niveau en partant du bas. Il est recommendé de placer une lèchefrite sous les aliments en cours de décongélation afin de récapérer l'eau provenant de la glace fondue. Cette fonction ne cuit pas vos aliments, mais accélère simplement leur décongélation.
- Fonction Convection naturelle : Levoyant du thermostat et la lampe témoin du four s'allument, et les résistances inférieure et supérieure commencent àchauffer. La fonction Chaleur statique émet une chaleur qui garantit une cuisson homogène des alimentents. Elle
est ideale pour les pâtisseries, les cakes, les gratins de pâtes, les lasagnes et les pizzas. Il est recommendé de préchauffer le four pendant 10 minutes et de n'utiliser qu'un seul niveau à la fois dans ce mode.
- Fonction Ventilation: Levoyant du thermostat et les voyants d'ajretissement du four s'allument, les résistances supérieure et inférieure commencent àchauffer et le ventilateur se met à tourner. Cette fonction convient à la cuisson de pâtisseries. La cuisson s'effectue grâce aux résistances inférieure et supérieure du four et au ventilateur brassant l'air, ce qui donne un aspect légèrement « grillé » aux alimentents. Il est recommendé de préchauffer le four pendant environ 10 minutes.
- Fonction Chaleur de sole ventilée : Levoyant du thermostat et les voyants d'advertissement du four s'allument, la résistance inférieure commence à chauffer et le ventilateur se met à tourner. La fonction Chaleur de sole ventilée convient à la cuisson uniforme d'aliments comme les pizzas sur un laps de temps court. Le ventilateur répartitUniformément la chaleur dans le four, tandis que la résistance inférieure cuit les alimentés. Il est recommendé de préchauffer le four pendant environ 10 minutes.
- Fonction Gril : Levoyant du thermostat et la lampe témoin du four s'allument, et la résistance du grill commence à chauffer. Cette fonction sert à griller et à toaster les alimentés placés sur les niveaux supérieurs du four. Huilez légèrement la grille métallique à l'aide d'un pinceau pour empêcher les alimentés d'accrocher, puis placez les alimentés au centre de la grille. Placez toujours une l'échefrite sous la grille pour recueillir l'huile ou les graisses. Il est recommendé de préchauffer le four pendant environ 10 minutes.
AVERTISSEMENT
Pendant la cuisson au grill, la porte du four doit être fermée et la température du four doit être régée sur 190^ .
- Fonction Gril express : Levoyant du thermostat et les voyants d'advertissement du four s'allument, et la résistance du gril ainsi que la résistance supérieure commencent à chauffer. Cette fonction est recommandée pour griller les aliments plus rapidement et sur une plus grande surface (ex.: viandes). Utiliser le niveau supérieur. Huilez légèrement la grille métallique à l'aide d'un pinceau pour empêcher les aliments d'accrocher, puis place les aliments au centre de la grille. Placez toujours une léchefrite sous la grille pour recueillir l'huile ou les graisses. Il est recommandé de préchauffer le four pendant environ 10 minutes.
AVERTISSEMENT
Pendant la cuisson au grill, la porte du four doit être fermée et la température du four doit être régée sur 190^ .
- Fonction Double grill ventilé : Levoyant du thermostat et les voyants d'advertissement du four s'allument, le grill et les résistances supérieures commencer àchauffer et le ventilateur se met à tourner. Cette fonction est recommendée pour griller les alimentés écais plus rapidement et sur une plus grande surface. Les résistances supérieures et le grill fonctionnent simultanément avec le ventilateur afin d'assurer une cuisson uniforme. Utiliser le niveau supérieur. Huilez légèrement la grille métallique à l'aide d'un pinceau pour empêcher les alimentés d'accrocher, puis placez les alimentés au centre de la grille. Placez toujours une léchefrite sous la grille pour recueillir l'huile ou les graisses. Il est commandé de préchauffer le four pendant environ 10 minutes.
AVERTISSEMENT
Pendant la cuisson au grill, la porte du four doit être fermée et la température du four doit être régée sur 190^ .
Table de cuisson
| Fonction | Plats | | | |
| Statique | Pâte feuilletée | 1 - 2 | 170-190 | 35-45 |
| Gâteau | 1 - 2 | 170-190 | 30-40 |
| Cookies | 1 - 2 | 170-190 | 30-40 |
| Pot-au-feu | 2 | 175-200 | 40-50 |
| Poulet | 1 - 2 | 200 | 45-60 |
| Ventilateur | Pâte feuilletée | 1 - 2 | 170-190 | 25-35 |
| Gâteau | 1 - 2 - 3 | 150-170 | 25-35 |
| Cookies | 1 - 2 - 3 | 150-170 | 25-35 |
| Pot-au-feu | 2 | 175-200 | 40-50 |
| Poulet | 1 - 2 | 200 | 45-60 |
| Grill | Boulettes grillées | 4 | 200 | 10-15 |
| Poulet | * | 190 | 50-60 |
| Côtelettes | 3 - 4 | 200 | 15-25 |
| Bifteck | 4 | 200 | 15-25 |
*Si disponible, utiliser la broche à rôtir.
Utilisation du minuteur mécanique
| Description de la fonction |
| M | Fonctionnement manuel |
| 0............100 | Via le réglage du minuteur |
Fonctionnement manuel
Lorsque l'on regle le bouton du minuteur sur la position M ,le four fonctionne en continu. Lorsque l'on regle le bouton du minuteur sur la position 0 ,le four ne fonctionne pas.
Via le réglage du minuteur
Régler le temps de cuisson souhaité en tournant le bouton du minuteur sur une valeur comprise entre 0 et 100 minutes. Une fois le temps écoué, le four s'est int automatiquement et une alarme sonore retentit.
Accessoires

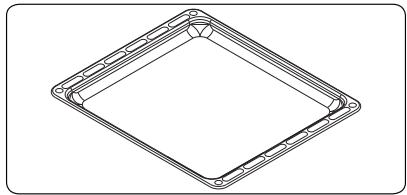

Plateau peu profond
Le plateau peu profond est utilisé pour les pâtisseries telles que la quiche, etc.

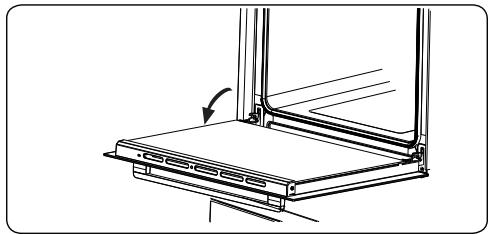

Pour placer correctement le plateau dans la cavité, placez-le sur n'importe quel râtelier et poussez jusqu'àu bout.
Grillage métallique
Le grillage métallique est utilisé lors de la grillade ou de la préparation des alimentés dans d'autres recipients.
AVERTISSEMENT
Placez correctement la grille dans la cavité du four et poussez-la jusqu'à bout.
Nettoyage et maintenance
Nettoyage
AVERTISSEMENT
Éteignez l'appareil et laissez-le refroidir avant d'effectuer le nettoyage.
Instructions generales
- Vérifiez si les produits de nettoyage sont appropriés et recommendés par le fabricant avant de les utiliser sur votre apparéil.
- Utilisez des nettoyants créements ou liquides, ne contenant pas de particules. N'utilise pas de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de laine de fer rugueuse ou d'outils durs, car ils pourraient endommager les surfaces de la cuisineire.
AVERTISSEMENT
N'utilisez pas de nettoyants contenant des particules, car ils pourraient rayer la vitre, les parties émaillées et/ou peintes de votre apparéil.
- Si des liquides débordent, essuyez- les immédiatement pour éviter d'endommager les pièces.
AVERTISSEMENT
N'utilisez pas de nettoyeur à vapeur pour nettoyer toute partie de cet apparéil.
Nettoyage de l'intérieur du four
- Il est préférable de nettoyer l'intérieur des jours émailés lorsque le four est chaud.
- Essuyez le four avec un chiffon doux trempe dans de l'eau savonneuse après chaque utilisation. Ensuite, essuyez à nouveau le four avec un chiffon humide et séchez-le.
- Vous devrez peut-être utiliser occasionnellement un produit de nettoyage liquide pour nettoyer complètement le four.
Nettoyage catalytique
- Des revêtements catalytiques sont installés dans la cavié du four. Il s'agit des panneaux mats de couleur claire sur les côtés et/ou du panneau mat à l'arrière du four. Ils fonctionnent en collectant tout résidu de graisse et d'huile pendant la cuisson.
- La doublure s'autonettoie en absorbant les graisses et les huiles et en les brûlant en cendres, qui peuvent ensuite être facilement retirees du fond du four avec un chiffon humide. La doublure doit être poreuse pour être efficace. La doublure peut se décolorer avec l'âge.
- Si une grande quantité de graisse est renversée sur la doublure, cela peut réduire son efficacité. Pour surmonter ce problème, réglez le four à la température maximale pendant environ 20 à 30 minutes. Une fois le four refroidi, essuyez le fond du four.
- Le nettoyage manuel des doublures catalytiques n'est pas recommandé. Des dommages se produit si un tampon en laine d'accier imprégné de savon ou tout autre abrasif est utilisé. De plus, nous déconseillons l'utilisation de nettoyants aerosols sur les doublures. Les parois d'un revêtement catalytique peuvent开发商inefficaces en raison d'un excès de graisse. L'excès de graisse peut être enlevé avec un chiffon doux ou une éponge imbibée d'eau chaude, et le cycle de nettoyage peut être effectué comme décrit ci-dessus.
Retrait du revêtement catalytique
Pour-retirer le revêtement catalytique, retirez les vis qui maintainnent chaque panneau catalytique au four.
Nettoyer la vitre en céramique
Le verre céramique peut supporter des ustensiles lourds mais peut se briser s'il est heures par un objet pointu.
AVERTISSEMENT
Tables de cuisson en céramique : si la surface est fissurée, pour éviter la possibilité d'uneelectrocution, éteignez l'appareil et contactez le service d'entretien.
- Utilisez une crème ou un nettoyant liquide pour nettoyer la vitre vitrocéramique. Ensuite, rincez et séchez soigneusement le verre avec un chiffon sec.
AVERTISSEMENT
N'utilisez pas de produits de nettoyage destinés à l'acier, car ils pourraient endommager le verre.
- Si des substances à bas point de fusion sont utilisées dans la base ou sur les revêtements, elles peuvent endommager la table de cuisson en vitrocéramique. Si du plastique, du papier d'aluminium, du sucre ou des alimentés sucrés tombent sur la table de cuisson en vitrocéramique alors qu'elle est chaude, retirez-les aussi rapidement et de façon aussi sure que possible. Si ces substances fondent, elles peuvent endommager la table de cuisson en vitrocéramique. Lorsque vous cuisinez des plats très sucrés, comme de la confiture, appliquez au préalable une couche d'un agent protecteur adapté si cela est possible.
- La poussière sur la surface doit être essuyée avec un chiffon humide.
- Tout changement de couleur du verre céramique n'affectora pas la structure ou la durabilité de la céramique, et n'est pas dû à un changement dans le matériel.
Les changements de couleur du verre céramique peuvent être dus à un certain nombre de facteurs :
- Les alimentés renversés n'ont pas été essuyés à la surface.
- L'utilisation de plats incorrents sur la table de cuisson érodera la surface.
- Utilisation de produits de nettoyage inadaptés.
Nettoyage des pieces en verre
- Nettoyez régulierement les parties vitrées de votre apparéil.
- Utilisez un nettoyant pour vitres pour nettoyer l'intérieur et l'extérieur des pieces en verre. Ensuite, rincez et séchez-les soigneusement avec un chiffon sec.
Nettoyage des pièces émaillées
- Nettoyez régulierement les parties émaillées de votre apparéil.
- Essuyez les parties émailées avec un chiffon doux imbibé d'eau savonneuse. Ensuite, essuyez-les à nouveau avec un chiffon humide et séchez-les.
AVERTISSEMENT
- Ne nettoyez pas les parties émaillées encore chaudes suite à la cuisson.
- Ne laisses pas trop longtemps tout dépôt de vinaigre, café, lait, sel, eau, jus de citron ou tomate sur l'émail.
Nettoyage des pièces en acier inoxydable (le cas échéant)
- Nettoyez régulièrement les pieces en acier inoxydable de votre apparéil.
- Essuyez les pièces en acier inoxydable avec un chiffon doux imbibé d'eau uniquement. Ensuite, séchez-les soigneusement avec un chiffon sec.
AVERTISSEMENT
- Ne nettoyez pas les pieces en acier inoxydable quand elles sont encore chaudes suite à la cuisson.
- Ne laissez pas trop longtemps tout dépôt de vinaigre, café, lait, sel, eau, jus de citron ou tomate sur l'acier inoxydable.
Nettoyage des surfaces peintes (le cas échéant)
- Les taches de tomate, concentré de tomate, ketchup, citron, dérivés d'huile, lait, alimentés sucrés, boissons sucrees et café doivent être essuyées immidiatement avec un chiffon tempé dans de l'eau tiège. Si ces taches ne sont pas essuyées et séchéées sur les surfaces sur lesquelles elles se trouvent, ne les frottez PAS avec des objets durs (objets pointus, fils à récuer en acier et en plastique, éponge à vaisse l'endommageant la surface) ou des produits de nettoyage contenant des niveaux élevés d'alcool, des détachants, des dégraissants ou des produits chimiques de surface abrasifs. Sinon, de la corrosion peut se produit sur les surfaces peintes en poudre, et des taches peuvent apparaitre. Le fabricant ne sera pas tenu responsable des dommages causés par l'utilisation de produits ou de méthodes de nettoyage inappropriés.
Démontage de la porte du four
Avant de nettoyer la vitre de la porte du four, vous doivent restorer la vitre interne de la façon suivante :
- Ouvrez la portedu four.
- Ouvrez le support de selle (a) (à l'aide d'un tournevis) jusqu'à la butée.
- Fermez la porte jusqu'à ce qu'elle atteigne la position presque entièrement close et demontez-la en la tirant vers vous.
Entretien
AVERTISSEMENT L'entretien de cet apparéil doit être confié aux personnes agréeses ou à un technicien qualifié.
Remplacement de la lampe du four
AVERTISSEMENT
Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
- Retirez la lentille en verre, puis démontez l'ampoule.
- Insérez la nouvelle ampoule (résistant à 300^ ) pour replacer celle que vous avez retiree (230 V, 15 - 25 Watt, Type E14).
- Remplacez la lentille en verre. Notre four est désormais prêt à fonctionner.
- Le produit contient une source lumineuse de classe d'efficacité énergétique G.
- La source lumineuse ne peut pas etre remplacée par l'utilisateur final. Un service après vente est nécessaire.
- La source d'éclairage incluse ne peut pas être utilisée dans d'autres applications.
Source lumineuse replacable par un professionnel
AVERTISSEMENT
Le design de la lampe la destiné exclusivement à une utilisation dans les-appareils de cuisson à domicile. Elle ne convient pas pour l'éclairage de piece.
Dépannage et transport
Dépannage
AVERTISSEMENT
Si le problème persististe sur votre apparéil après avoir suivi ces étapes de dépannage de base, contacter un professionnel neagéré ou un technicien qualifié.
| Problème | Cause possible | Solution |
| L'affichage de commande de la table de cuisson est éteint. La table de cuisson ou les zones de cuisson ne peuvent pas être allumées. | Il n'y a pas d'alimentation électrique. | Vérifier le fusible se rapportant à l'appareil dans le boîtier de fusibles.Vérifier que l'alimentation électrique n'est pas coupée en essayant d'allumer d'autres apparèils électriques. |
| La table de cuisson s'éteint lorsqu'elle est en cours d'utilisation et la lecture « F » clignote sur chaque affichage. | Les commandes sont humides ou un objet est posé dessus. | Secher les commandes ouPTRirer l'objet. |
| La table de cuisson s'éteint lorsqu'elle est en cours d'utilisation. | L'une des zones de cuisson est restée allumée pendant trop longtemps. | Pour pouvoir la réutiliser, rallumer la zone de cuisson. |
| Les commandes de la table de cuisson ne fonctionnent pas et la LED de sécurité infant est allumée. | La sécurité infant est activée. | Désactiver la sécurité infant. |
| Les casseroles font du bruit pendant la cuisson ou la table de cuisson émet des cliquetis pendant la cuisson. | Cela est normal avec des ustensiles pour induction.
Le bruit est causé par le transfert d'énergie entre la table de cuisson et l'ustensile. | Cela est normal. Ni la table de cuisson ni les ustensiles ne courent de risque. |
| Le symbole « U » s'allume sur l'affichage d'une zone de cuisson. | Aucune casserole/ poèle n'est posée sur la zone de cuisson ou la casserole/poèle est inadaptée. | Utiliser une casserole/poèle adaptée. |
| Le niveau de puissance 9 ou « P » baisse automatiquement si l'on seLECTIONne simultanément le niveau de puissance 9 ou « P » sur deux zones de cuisson du même côté. | Les deux zones ont atteint leur niveau de puissance maximal. | L'utilisation des deux zones sur le niveau de puissance « P » ou 9 dépasse le niveau de puissance maximal autorisé pour les deux zones. |
| Le four ne s'allume pas. | L'alimentation électrique est coupée. | Vérifier que l'alimentation électrique est branchée. Vérifier également que les autres apparils de la cuisine fonctionnent. |
| Aucune chaleur n'est produit ou le four ne préchauffe pas. | Le réglage de la température du four est incorrect.
La porte du four est laissée ouverte. | Vérifier que la manette de température du four est correctement réglée. |
| La cuisson est inégale dans le four. | Les plaques/grilles sont mal positionnées. | Vérifier le respect des températures et des niveaux recommends.
Ne pas ouvrir frequently la porte sauf si le plat doit être returné. Une ouverture trop fréquence de la porte fait chuter la température dans le four, ce qui peut avoir un impact sur le résultat de la cuisson. |
| L'éclairage du four (siprésent) ne fonctionne pas. | L'ampoule ne fonctionne pas.L'alimentation électrique est coupée ou débranchée. | • Remplacer l'ampoule conformément aux instructions.• Vérifier que l'alimentation électrique est connectée à la prise secteur. |
| Le ventilateur du four (si)."présent) est bruyant. | Les plaques/grilles du four vibrent. | • Vérifier que le four est à niveau.• Vérifier qu'une plaque/grille et qu'aucun plat à four ne vibre ou ne touche le panneau arrêté du four. |
Transport
- S'il est nécessaire de transporter le produit, le placer dans son emballage d'origine et son carton d'origine. Respecter les indications de transport sur l'emballage. À l'aide de ruban adhésif, fixer les éléments mobiles au produit afin d'éviter tout dommage pendant le transport.
- En l'absence de l'emballage d'origine, préparer un carton permettant de protégger l'appareil (notamment au niveau des surfaces externes) des risques extérieurs.
