MODE D'EMPLOI 2D 212 A+ W742C2 HIGH ONE

02/2020-01 Réfrigérateur - congélateur Koelvrieskast Frigorifico - congelador

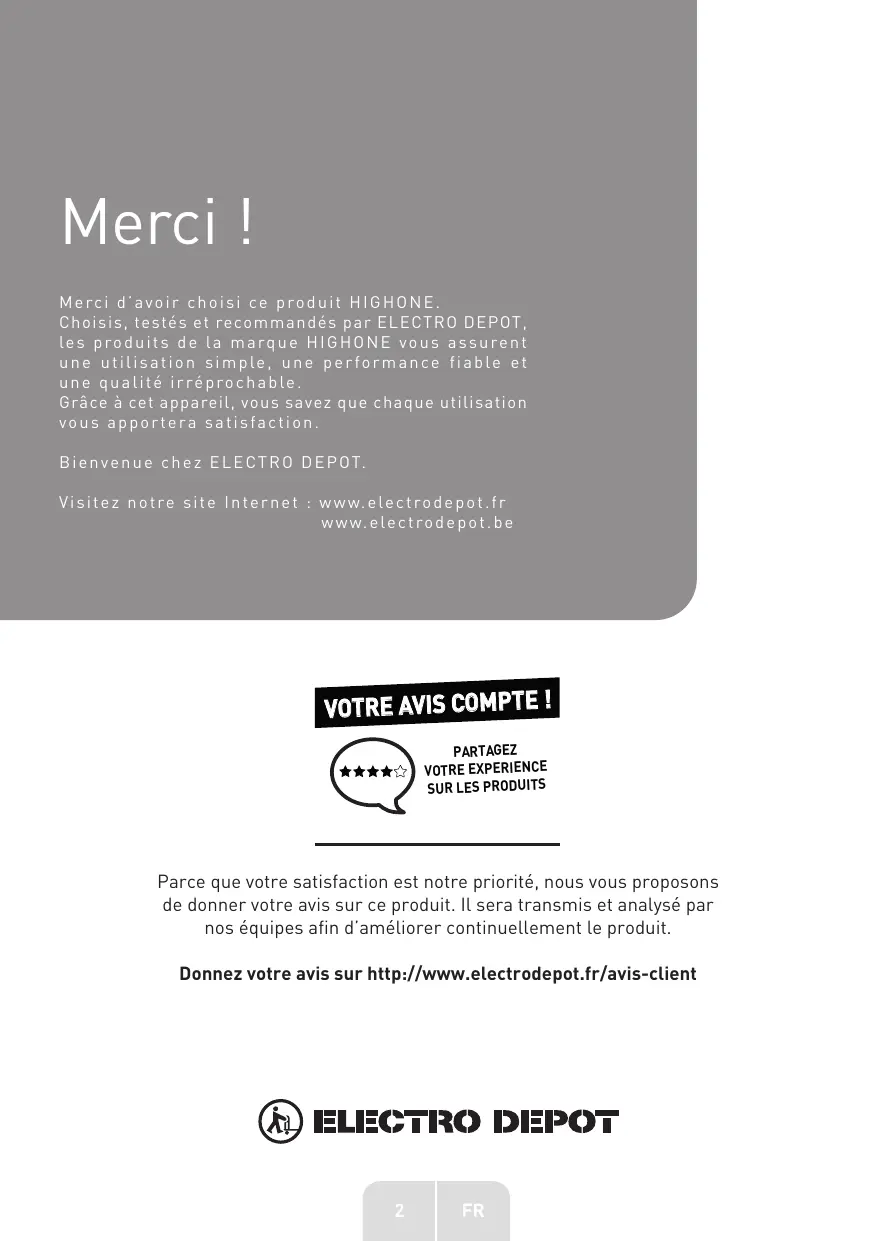

Merci | Merci d'avoir choisi ce produit HIGHONE. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de La marque HIGHONE vous assurent une utilisation simple, une performance fiable et une qualité irréprochabl Grâce à cet appareil, vez que chaque util vous apportera Bienvenue chez ELECTRO DEPOT. Visitez notre site Internet : www.electrodepot.fr www.electrodepot.be VOTRE AVIS COMPTE ! PARTAGEZ VOTRE EXPERIENCE

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. IL sera transmis et analysé par nos équipes afin d'améliorer continuellement Le produit. Donnez votre avis sur http://www.electrodepot.fr/avis-client TRO DEPOT

Table de matières Fiche produit Caratéristiques techniques Température ambiantes d'utilisation Réglage du thermostat Aperçu de l'appareil ne Description de l'appareil Utilisation de Installation l'appareil Indicateur de la température Utilisation Nettoyage et entretien Informations Réparations pratiques Les notices sont aussi disponibles sur Le site http://www.electrodepot.fr/sav/notices/ http://www.electrodepot.be/fr/sav/notices

A Aperçu de l'appareil Fiche produit Selon règlement UE 1060/2010 et Les normes harmonisées en vigueur. Marque Highone Code produit 965657 Référence du modèle 2D 212 A+ W742C2 Catégorie du modèle d'appareil de réfrigération ménager 7 (Réfrigérateur- congélateur] Classe d'efficacité énergétique du modèle A+ Consommation d'énergie en kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La )19 consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil. Volume utile des compartiments de stockage de denrées alimentaires à n 171 fraîches (0 à +8°C] Volume utile des compartiments pour denrées hautement périssables (-2 à +3°C) / Volume utile des compartiments sans étoile / fabrication de glace [<0°C] Volume utile total de stockage en litres des compartiments de réfrigération 171 Le volume utile total de stockage des compartiments de réfrigération Nr est-il sans givre ? Volume utile des compartiments une étoile {<-6°C] / Volume utile des compartiments deux étoiles (<-12°C) / Volume utile des compartiments trois étoiles (<-18°C) / Volume utile des compartiments quatre étoiles de congélation [< -18°C) 41 Volume utile total de stockage en litres des compartiments de congélation 41 Le volume utile total de stockage des compartiments de congélation est-il Non sans givre ? Autonomie en heures (Durée de montée en température] 20 Pouvoir de congélation en Kg/24 h (Capacité de congélation] 2 Classe climatique N/ST Cet appareil est conçu pour être utilisé à une température ambiante È 16 °C et 38 °C comprise entre Emissions acoustiques dans l'air en dB[A] re 1 pW 42 Cet appareil est-il intégrable ? Non

A Aperçu de l'appareil Caractéristques techniques Les informations techniques sont présentes sur la plaque signalétique présente à l'intérieur de l'appareil. Veillez à ne jamais retirer cette plaque signalétique. Alimentation assignée (Tension en V, nature du courant & fréquence en Hz) 220-210 Classe de protection électrique Classe Courant assigné en A 0.6 Puissance assignée en W / Nombre et type d'éclairage 1 x E14 Incandescente Puissance d'éclairage en W par éclairage / totale 10/10 Eclairage remplaçable par l'utilisateur Oui Pression maximale d'eau à l'entrée en Mpa / Bars / Pression minimale d'eau à l'entrée en Mpa / Bars / Type de froid des compartiments de réfrigération Statique Mode de dégivrage des compartiments de réfrigération Manuel facilité Type de froid des compartiments de congélation Statique Mode de dégivrage des compartiments de congélation Manuel Type de réfrigérateur-congélateur {1 : Un thermostat /Il : Deux Typel thermostats) PRC Pays de fabrication Temperatures ambiantes d'utilisation ILest recommandé de respecter Les classes climatiques indiquées dans la fiche produit sur la plaque signalétique de l'appareil, cela vous permet de vérifier sous quelles plages de températures ambiantes l'appareil peut être utilisé : - SN: Entre 10et 32°C = N: Entre 16 et 32°C = ST: Entre 16 et 38°C = T: Entre 16 et 43°C Un appareil multi-classes peut gérer La température la plus basse et La plus élevée de l'ensemble des classes couvertes.L'utilisation de l'appareil en dehors de la plage de température ambiante alterne ses performances et sa durée de vie.

A Aperçu de l'appareil Réglage du thermostat Pour un usage optimal et des économies d'énergie, il est recommandé de régler Les] thermostat(s) de l'appareil selon La température ambiante de la pièce d'utilisation ci-dessous et sous réserve du respect de la classe climatique. Température ambiante T°C (+ 1°) Thermostat réfrigérateur Thermostat congélateur (Si inclus] Basse < 17°C 4/7 / Idéale 17-27°C 5/7 / Elevée > 27°C 6/7 / Les degrés des températures ambiantes T°C sont donnés uniquement à titre indicatif. L'emplacement dans La pièce, La fréquence d'ouverture de portels] ou encore Le niveau de chargement en denrées alimentaires de l'appareil peuvent impacter Les positions précisées. La ou Les position(s] de thermostat{s) peulven]t devoir être modifiées pour compenser ces facteurs. Exemples de pièce d'utilisation : - Pièce non chauffée en hiver comme un garage dans une région froide : Température ambiante basse. - Pièce à vivre normalement chauffée comme une cuisine : Température ambiante idéale. - Pièce non climatisée en été dans une région chaude : Température ambiante élevée.

Utilisation de l'appareil Description de l'appareil © Compartiment congélateur @ cuyette congélateur (3) Lampe (4) Réglage du thermostat 6 Clayettes de rangement 6 Balconnets de contre porte o Bac à légumes © pieds réglables

Utilisation de l'appareil Installation Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de Le mettre au rebut. Cela évitera que des enfants puissent se retrouver enfermés et mettre ainsi leur vie en danger. Emplacement + Placez votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires]. Pour Le bon fonctionnement de votre appareil, la température ambiante du Local doit être comprise entre +16 °C et 38 °C [classe ST]. En dehors de ces limites, l'appareil ne fonctionnera plus normalement. + Veillez à assurer une bonne circulation de l'air à l'arrière de l'appareil, ne le collez pas contre un mur pour éviter les bruits dus aux vibrations. Veillez à ce que l'air circule librement autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'énergie. + Cet appareil doit être installé de façon à ce que La prise de courant demeure accessible. Une fois l'appareil installé, assurez-vous qu'il ne repose pas sur Le câble d'alimentation. + Mettez l'appareil de niveau en jouant sur les 2 pieds réglables. Branchement au réseau Cet appareil est prévu pour fonctionner sous une tension de 230 volts monophasée. IL doit être raccordé à une prise munie d’un contact de terre et protégée par un fusible. L'installation électrique doit être conforme aux exigences de La norme NF C 15-100.

Utilisation de l'appareil Indicateur de température + Pour vous aider à régler correctement votre appareil, celui-ci est équipé d'un indicateur de température situé dans La zone la plus froide. + Pour La bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone La plus froide, veillez à ce que La mention « OK » apparaisse sur l'indicateur de température. + Le symbole ci-contre indique l'emplacement de la zone La plus froide de votre réfrigérateur.

IL définit Le haut de cette zone. Si La mention « OK » n'apparaît pas, la température moyenne de cette zone est trop élevée. Réglez Le thermostat sur une position plus froide. + À chaque modification du réglage du thermostat, attendez que La température à l'intérieur de l'appareil soit stabilisée avant de procéder, si nécessaire, à un nouveau réglage. Modifiez uniquement la position du thermostat de façon progressive et attendez au moins 12 heures avant de procéder à une nouvelle vérification. NOTE : Après avoir chargé des denrées fraîches dans l'appareil ou après des ouvertures répétées ou prolongées de la porte, il est normal que l'indicateur de température n'affiche pas La mention « OK ». Attendez au moins 12 heures avant de réajuster Le thermostat. (OL

Utilisation de l'appareil Utilisation Mise en fonctionnement L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de L'eau tiède légèrement savonneuse {liquide vaisselle). N'utilisez ni produit abrasif, ni poudre 3 récurer qui risqueraient d'abîmer Les finitions. sation Les réfrigérateurs ménagers sont destinés uniquement à La conservation domestique des aliments frais et des boissons ainsi qu’à La conservation de courte durée des produits congelés. Sécurité alimentaire La consommation croissante de plats préparés et d'autres aliments fragiles exige une meilleure maîtrise de La température de transport et de stockage des aliments : + Stockez Les aliments Les plus fragiles dans La zone la plus froide de l'appareil, conformément aux indications de cette notice (chapitre Indicateur de température). + Limitez Le nombre d'ouvertures de la porte. + Positionnez Le réglage du thermostat afin de baisser La température. Ce réglage doit se faire progressivement afin de ne pas provoquer Le gel des denrées. + Nettoyez fréquemment l'intérieur du réfrigérateur. Réglage de La température La température intérieure est réglée par Le thermostat, qui est commandé par le bouton situé à Lextérieur de l'appareil [repère @@ sur le schéma]. La position « 7 » correspond à la température La plus froide. La température obtenue à l'intérieur de l'appareil peut varier en fonction des conditions d'utilisation : emplacement, température ambiante, fréquence de l'ouverture de La porte, quantité des denrées entreposées... Le réglage peut être modifié selon ces conditions. En général, un réglage moyen en position « 3 » permet d'obtenir une température conforme ; ajustez la manette du thermostat pour augmenter ou baisser La température. Pour arrêter le réfrigérateur afin d'effectuer un dégivrage sans Le débrancher, tournez La manette du thermostat vers La gauche, sur La position « 0 ». Un déclic se fait entendre.

Utilisation de l'appareil Stockage des aliments + Vous obtiendrez une meilleure conservation de vos aliments si vous Les placez dans La zone de froid La plus appropriée à leur nature. + La zone La plus froide du compartiment réfrigérateur se situe dans Le bas de l'appareil, au-dessus du bac à légumes. Emplacement des den + Sur Les clayettes : aliments cuits, entremets et toutes denrées devant être consommées rapidement, fromages frais, charcuterie. + Sur La vitre de bac à légumes : viandes, volailles, poissons frais. Temps de conservation de 1 à 2 jours. + Dans Le bac à légumes : légumes et fruits. + Dans La contre-porte : dans Le balconnet du bas : les bouteilles, puis en remontant : Les produits de faible volume (crèmes, yaourts, etc...). Le beurre et Les œufs seront placés dans Le balconnet supérieur. Pour une meilleure hygiène alimentaire + Retirez les emballages du commerce avant de placer Les aliments dans le réfrigérateur (par exemple, les emballages des packs de yaourt, etc... + Conservez Les aliments dans des récipients appropriés de qualité alimentaire pour éviter tout échange de bactéries entre Les denrées. Attendez que Les plats préparés refroidissent avant de Les stocker dans l'appareil. Compartiment congélateur + Le compartiment congélateur permet de congeler des produits frais ainsi que conserver des produits congelés. + La quantité des aliments à congeler ne doit pas dépasser La quantité inscrite sur la plaque signalétique. Si la quantité à congeler est supérieure à cette valeur, iLest possible d'effectuer la congélation en plusieurs fois.

Utilisation de l'appareil Congélation des produits frais + Congelez exclusivement des produits de première qualité après Les avoir nettoyés et préparés si nécessaire. + Laissez les plats cuisinés refroidir à température ambiante avant de Les introduire dans Le congélateur. + Tous les produits à congeler devront être emballés dans des sachets de polyéthylène, des barquettes d'aluminium « spécial congélation » ou des boîtes en plastique. Ces emballages doivent être hermétiques. + Chaque paquet doit être proportionné à l'importance de La consommation familiale de manière à être utilisé en une seule fois. Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme. + Ne congelez pas en une seule fois une quantité de produit supérieure à la capacité de congélation de l'appareil indiquée sur La plaque signalétique. + Un produit décongelé ne doit jamais être recongelé. + Ne placez pas de liquides dans leurs emballages en verre, de bouteilles ou canettes de boissons gazeuses dans Le congélateur ; ces derniers pourraient éclater. + Ne consommez pas Les bâtonnets glacés dès Leur sortie du congélateur pour éviter Les brûlures dues au froid. Pour congeler des produits fi + Réglez Le thermostat pour obtenir La température la plus basse possible sans Lui faire atteindre une valeur inférieure à 0 © dans Le réfrigérateur. + N'ouvrez pas La porte du congélateur pendant l'opération de congélation. Laissez l'appareil en régime de congélation pendant 24 heures, puis, au bout de ce laps de temps, replacez le bouton du thermostat en position moyenne.

Utilisation de l'appareil Conservation des produits congelés + Les produits congelés peuvent être regroupés, afin de laisser des espaces Libres pour La congélation. + Quand vous achetez un produit surgelé, assurez-vous que l'emballage est intact, qu'il ne présente aucune trace d'humidité et qu'il n'est pas gonflé, ce qui serait Le signe d'un début de décongélation. + Respectez la durée de conservation des produits surgelés indiquée par Le fabricant. + Évitez d'ouvrir trop souvent La porte et ne la laissez ouverte que Le temps nécessaire. Une augmentation de La température peut réduire La durée de conservation des aliments. Décongélation + Les viandes, volailles et poissons doivent être décongelés dans le réfrigérateur pour éviter le développement de bactéries. Les autres produits peuvent être décongelés à l'air ambiant. + Les petites portions peuvent être cuisinées dès leur sortie du congélateur. Beaucoup de plats prêts à cuire peuvent également être cuisinés sans décongélation préalable. Conformez-vous toujours aux préconisations figurant sur l'emballage. + Le pain et Les pâtisseries peuvent être décongelés à four chaud. + Les fours à micro-ondes peuvent être utilisés pour décongeler la plupart des aliments. Respectez les conseils figurant dans La notice de ces fours. REMARQUE : En cas de coupure de courant, si l'appareil cesse de fonctionner pendant moins de 15 heures, il n'y a aucun risque d'altération des aliments congelé Abstenez-vous cependant d'ouvrir La porte [le temps de remontée en température peut être sensiblement diminué si l'appareil est peu chargé). Dès que vous constat un début de décongélation, les aliments doivent être consommés Le plus rapidement possible. Ne jamais recongeler un aliment qui ont été décongelé.

Informations pratiques Nettoyage et entretien Dégivrage Partie réfrigérateur e Le dégivrage de votre réfrigérateur est entièrement automatique et se produit à chaque arrêt du compresseur. Aucune intervention de votre part n'est nécessaire. + Pendant Le fonctionnement, l'apparition de gouttes de condensation ou de glace sur la paroi arrière est normale. Elles seront éliminées au cours du dégivrage automatique. + L'eau produite s’écoulera par le trou d'évacuation et sera collectée dans le bac situé sur le compresseur, d’où elle s'évaporera. ATTENTION : Gardez Le trou d'écoulement et La gouttière propres pour éviter qu'ils ne se bouchent et que de l'eau ne s'écoule à l'intérieur de l'appareil. Partie congélateur e La formation de givre à l'intérieur de l'appareil ne peut être évitée. Le givre se forme quand l'humidité contenue dans l'air entre en contact avec les surfaces froides du congélateur. C'est pour cette raison que la porte ne doit être ouverte que si nécessaire. Une mince couche de givre ne nuit pas au fonctionnement de l'appareil et peut être retirée à l'aide La raclette.

Informations pratiques + Quand La couche de givre atteint une dizaine de millimètres, il faut procéder au dégivrage complet. Nous vous conseillons de faire cette opération quand l'appareil est peu chargé. + Avant Le dégivrage, si l'appareil n’est pas vide, mettez Le bouton du thermostat sur une position plus froide pour que les produits soient portés à très basse température. - Débranchez l'appareil e Sortez les produits congelés et conservezles dans un endroit frais en Les enveloppant dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes (sacs isothermes, feuilles de plastique à bulles...) + Laissez La porte ouverte. e Vous pouvez accélérer Le dégivrage en éliminant une partie du givre à l'aide de La raclette et en plaçant des récipients d'eau chaude (max 60°) à l'intérieur. ATTENTION : N'utilisez en aucun cas des objets tranchants pour gratter le givre ni d'appareils électriques chauffants (sèche-cheveux, radiateurs }. L'appareil pourrait être irrémédiablement endommagé. e Après la fonte du givre, essuyez et séchez soigneusement le congélateur.

Informations pratiques + Rebranchez-le et attendez une heure ou deux avant de Le remplir à nouveau. Nettoyage Avant de procéder au nettoyage, débranchez l'appareil. N'utilisez jamais de produits abrasifs ni d’éponge grattoir pour Le nettoyage intérieur ou extérieur de votre appareil. + Retirez tous les accessoires (clayettes, balconnets, bacs à légumes]. Lavez-les à l'eau tiède additionnée d’un détergent doux et inodore {liquide vaisselle par exemple), rincez à l'eau javellisée et séchez soigneusement. + Lavez Les parois intérieures de La même facon ; soignez particulièrement Les supports de clayettes. e Lavez le joint de porte sans omettre de nettoyer également sous le joint. - Rebranchez l'appareil. + Nettoyer Le congélateur chaque fois que vous procédez au dégivrage. + De temps en temps, dépoussiérez Le condenseur à l'arrière de l'appareil ; Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

C Informations pratiques + En cas d'absence prolongée, videz et nettoyez l'appareil ; maintenez la porte entrouverte pendant la durée de non- utilisation. Réparations + ILest dangereux de modifier ou d'essayer de modifier cet appareil. + En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après- vente de votre revendeur. Le gaz frigorigène contenu dans Le circuit de cet appareil est de l'isobutane (R 600a), gaz peu polluant mais inflammable. + Lors du transport et de l'installation de l'appareil, veillez à préserver toute partie du circuit frigorifique. + N'utilisez aucun outil coupant ou pointu pour dégivrer l'appareil. + N'utilisez aucun appareil électrique à l'intérieur de l'appareil. Si Le système de réfrigération est endommagé : + N'approchez aucune flamme de l'appareil. + Évitez les étincelles ; n’allumez pas d'appareil électrique ou de lampe électrique. + Ventilez immédiatement La pièce

C Informations pratiques Remplacement de l'ampoule d'éclairage + Débranchez l'appareil. + Dévissez le diffuseur et poussez-le vers Le fond de l'enceinte. + Dévissez l'ampoule et remplacez-la par un modèle identique (E14, 10W]. + Replacez le diffuseur. Branchez l'appareil. Porte + Vous pouvez changer Le sens d'ouverture de La porte de votre appareil en déplaçant Les charnières. + Lors du remontage, veillez à ce que La porte soit bien alignée avec la caisse et que Le joint adhère correctement. + Nous vous rappelons que Le changement du sens d'ouverture de La porte doit se faire lorsque l'appareil est débranché.

1. Retirez Les vis (@} qui fixent la partie supérieure de l'appareil. Retirez La partie supérieure

la charnière supérieure (@).

3. Soulevez et retirez la porte du congélateur. Déposez-la sur une surface qui ne risque pas

5. Soulevez et retirez La porte du réfrigérateur. Déposez-la sur une surface qui ne risque pas

6. Retirez Les 2 vis (@) qui maintiennent La charnière inférieure (@)). Déposez la charnière

C Informations pratiques

7. Dévissez le pied gauche (QI et vissez-le sur le côté droit.

8. Retirez la tige (@) et retournez la charnière inférieure (QI. Positionnez alors La charnière

inférieure (@ sur le côté opposé et fixez-la à l'aide des 2 vis (OI.

9. Repositionnez la tige (@1 sur la charnière inférieure (@.

10. Positionnez la porte du réfrigérateur sur la charnière inférieure (@). Assurez-vous que

la porte vient se positionner entièrement sur La tige (@I.

11. Placez la porte réfrigérateur en position « fermée ». Placez la charnière centrale (3)

sur la nouvelle position et replacez Les vis ((@.

12. Retirez La tige (Q@) et retournez la charnière supérieure (@). Positionnez La porte

congélateur sur la charnière centrale (QI. Replacez la tige (@@) sur La charnière supérieure 1O). Assurez-vous que la porte vient se positionner entièrement sur la charnière centrale (@).

13. Positionnez alors la charnière supérieure (@) avec la tige (@ dans La porte du congélateur

puis positionnez l'ensemble sur Le côté opposé. Placez la porte congélateur en position « fermée » et fixez La charnière supérieure (@)) à l'aide des 2 vis (®1.

14. Attention : avant de serrer Les vis (@, @ et ©) vérifiez que les portes sont correctement

alignées sur La caisse.

15. Installez La partie supérieure et fixez-la avec les vis (@D).

16. Si l'appareil possède une poignée, positionnez-la de l'autre côté de La porte en la dévissant
