MODE D'EMPLOI HIG 2P172A+ BVT HIGH ONE

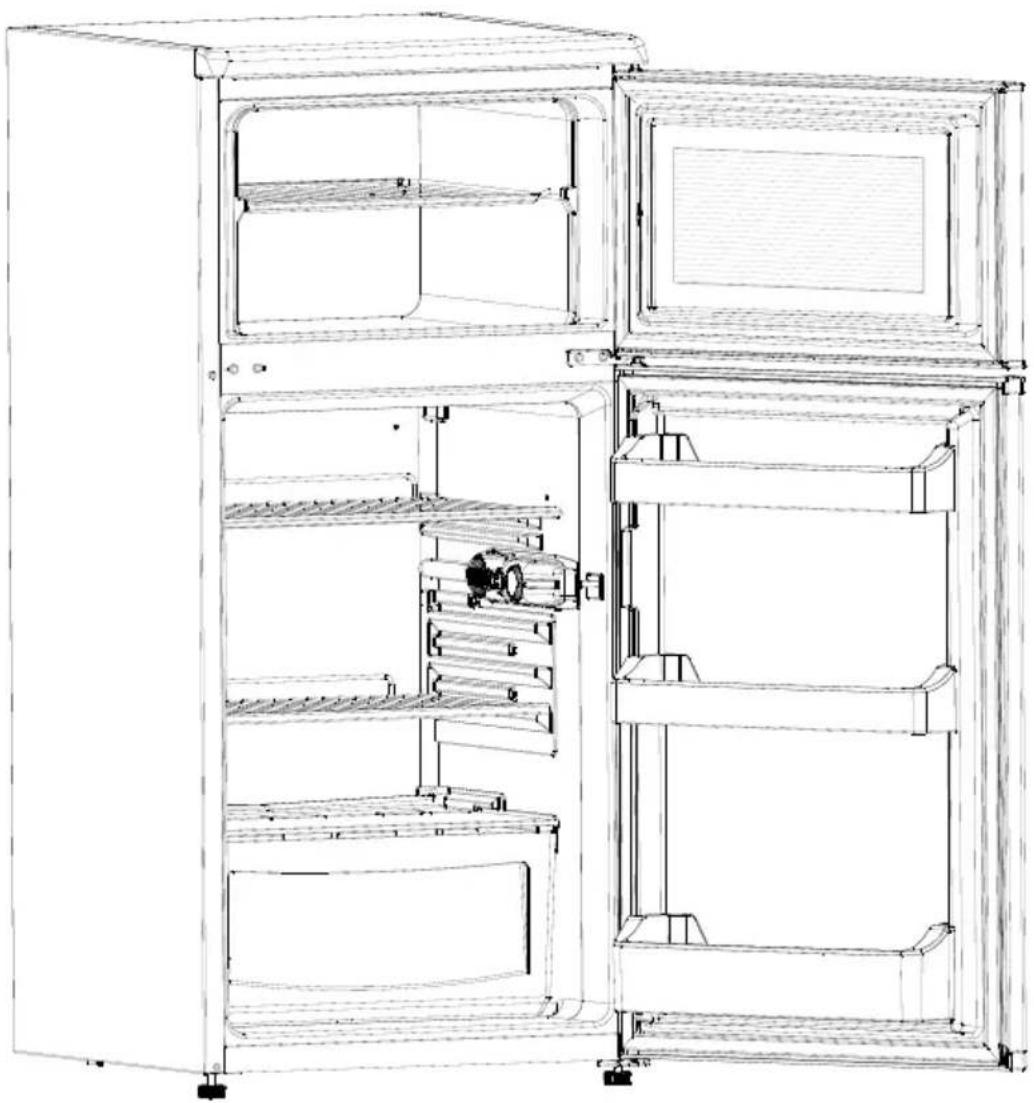

Congélateur - Réfrigérateur Guide d’utilisation

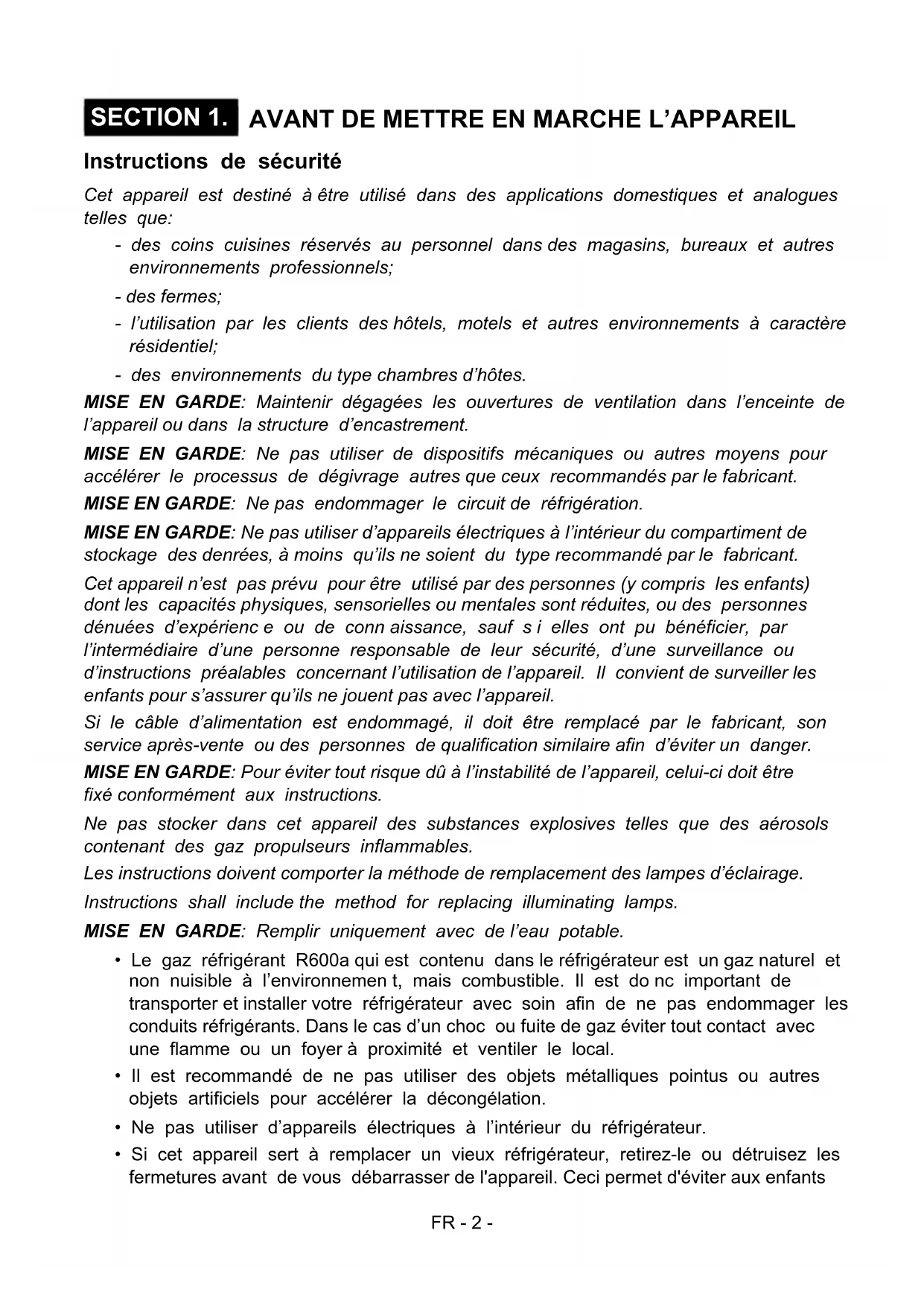

AVANT DE METTRE EN MARCHE L’APPAREIL Instructions de sécurité Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambres d’hôtes. MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l’enceinte de l’appareil ou dans la structure d’encastrement. MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. MISE EN GARDE: Ne pas endommager le circuit de réfrigération. MISE EN GARDE: Ne pas utiliser d’appareils électriques à l’intérieur du compartiment de stockage des denrées, à moins qu’ils ne soient du type recommandé par le fabricant. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérienc e ou de conn aissance, sauf s i elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. MISE EN GARDE: Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être fixé conformément aux instructions. Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables. Les instructions doivent comporter la méthode de remplacement des lampes d’éclairage. Instructions shall include the method for replacing illuminating lamps. MISE EN GARDE: Remplir uniquement avec de l’eau potable.

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l’environnemen t, mais combustible. Il est do nc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigérants. Dans le cas d’un choc ou fuite de gaz éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.

• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objets artificiels pour accélérer la décongélation.

• Ne pas utiliser d’appareils électriques à l’intérieur du réfrigérateur.

• Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruisez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfantsFR - 3 - Informations relatives à la conformité Ce produit est conforme aux normes européennes de sécurité en vigueur relatives aux appareils électriques. Les produits électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous auprès du revendeur où vous avez acheté ce produit pour obtenir la marche à suivre en matière de recyclage. de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

• Les réfrigérateurs et congélateurs hors d’usage renferment des gaz calorifuges et réfrigérants qui doivent étre évacués correctement. Veillez à ce que l'ancien réfrigérateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits appropriés. Parfois le revendeur reprend l’ancien réfrigérateur. Assurez- vous que les tubes frigorifiques ne sont pas endommagés avant la mise à la décharge. Remarque importante: Important ! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil. A la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état. N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.FR - 4 - Recommandations :

Avertissement : N’utilisez pas d’appareils mécaniques ou d’autres moyens artificiels

pour accélérer le processus de décongélation. N’utilisez pas d’appareils électriques dans l’espace de stockage des aliments de l’appareil. N’obstruez pas les ouvertures de ventilation de l’appareil. N’endommagez pas le circuit de liquide réfrigérant du réfrigérateur.

• Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l’incendie .

• Ne pas brancher sur la fiche des câbles abimés et courbés .

• Ne tordez pas et ne pliez pas les câbles.

• Ne pas permettre aux enfants de jouer avec l’appareil . Les empècher de s’asseoir sur les rayons ou de se suspendre à la porte .

• Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient abîmer le corps du congélateur et créer des dommages irréversibles . Pour supprimer le givre, utiliser un grattoir en plastique.

• Ne pas insérer la fiche dans la prise avec les mains mouillées.

• Afin d'éviter le danger d'explosion des b outeilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.

• Les bouteilles contenant de l’alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l’appareil .

• Ne pas toucher la surface réfrigérante avec les mains mouillées, afin d’éviter le risque d’être brulé ou blessé.

• Ne pas manger le givre sortie de la partie congélante .

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.FR - 5 - Montage et mise en marche de l’appareil Avertissement ! Cet appareil doit être branché à une borne de mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé.

• Cet appareil est conçu pour fonctionner avec le courant secteur de 220-240 V et 50 Hz.

• Avant de le mettre sous tension, vérifier que le voltage de votre maison soit identique à celui figurant sur l’étiquette de l’appareil.

• Dans le cas où la prise ne convient pas à la fiche du réfrigérateur, la remplacer par une autre qui convienne (minimum 16 A) .

• Prévoir une prise ménagére pour la fiche . A défaut de celle-ci, il est recommandé d’appeler un électricien.

• Le producteur n’est pas responsable de la réparation d’une panne existant déjà dans la ligne de terre .

• Ne pas exposer l’appareil directement aux rayons du soleil.

• Votre réfrigérateur ne devrait pas s’utiliser à l’air ouvert et étre exposé à la pluie.

• Le réfrigérateur doit être installé à l’écart de toutes sources de chaleur ; prévoir un endroit permettant une ventilation d’air suffisante et une distance de 5 0 c m quand il s’agit des radiateurs, poèles à gaz et à charbon, de 2 cm au minimum quand il s’agit des poêles électriques.

• Dans le cas où le réfrigérateur est installé près d’un autre réfrigérateur ou d’un congélateur, prévoir une distance d’au moins 2 cm pour éviter la condensation.

• Ne rien poser de lourd sur l’appareil.

• Installez votre réfrigérateur à la façon de laisser un espace de 15 centimétres au dessus.

• L’appareil doit être fixé soigneusement sur une surface plane. Sur des surfaces inclinées, utiliser les deux pieds avant afin de balancer l’equilibre.

• Nettoyer les accessoires extérieures et intérieurs à l’eau tiéde additionnée d’une petite cuillère de bicarbonate. Remettre en place les accessoires après les avoir essuyés soigneusement. Avant la mise en marche

• Afin d’assurer un bon fonctionnement de l’appareil, attendez 3 heures avant de le brancher.

• Lors de la mise en marche initiale il peut se dégager une odeur qui disparaitra quand l’appareil aura commencé la réfrigération.FR - 6 -

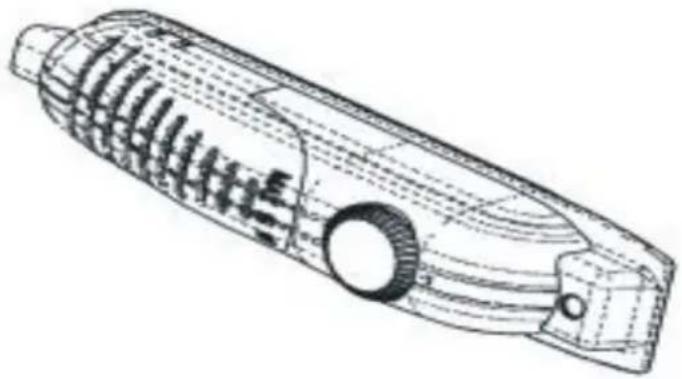

Réglage du thermostat

• La température intérieure des congélateur et réfrigérateur est réglée automatiquement par le thermostat. Afin d’obtenir des températures plus basses, tourner le bouton à partir de la position 1 vers la position 5.

• Pour la conservation des aliments dans le congélateur pour une durée courte, maintenir le bouton entre 1 et 3.

• Dans le cas de conservation à long terme des aliments dans le congélateur, mettre le bouton dans la position 3-4. Attention; La température extérieure, la quantité des aliments à conserver et l’ouverture fréquente de la porte affectent la température intérieure du congélateur. En cas de besoin, modifier le réglage de température. Recommandation importante : Votre réfrigérateur / congélateur ne doit pas être placé dans une pièce trop froide ou trop chaude car il ne pourra pas fonctionner correctement. Les températures minimales et maximales de la pièce où doit être placé votre appareil dépendent de la classe climatique de votre réfrigérateur. Veuillez vous référer à la classe indiquée sur la plaque signalétique collée sur votre appareil. Classe Climatique Température ambiante (°C)

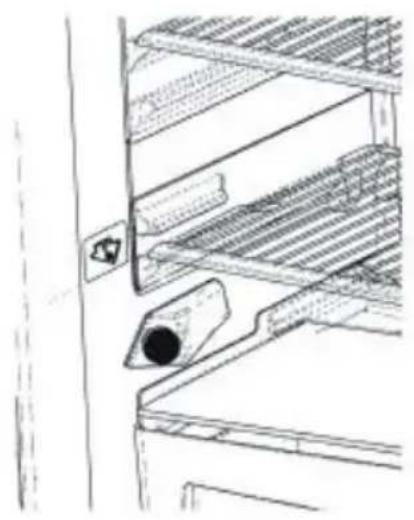

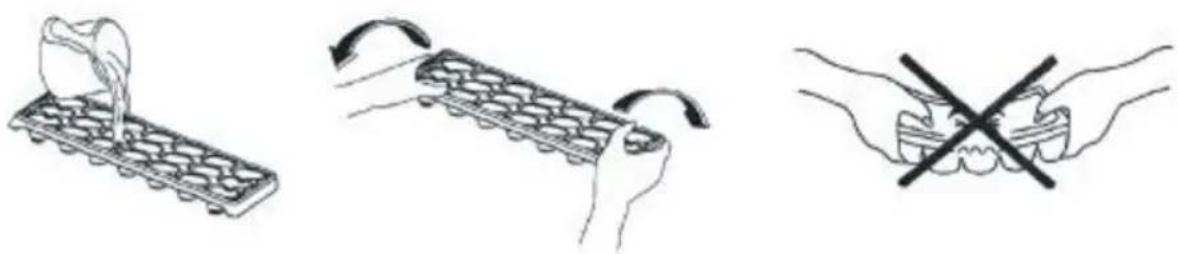

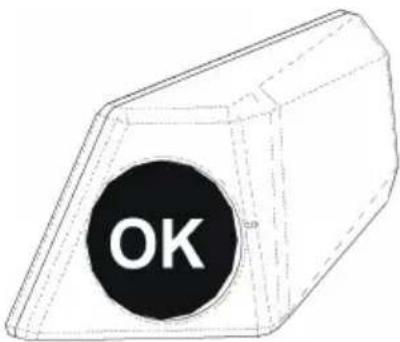

Entre 10 et 32FR - 7 - Accessoires le bac à glaçons; Remplir le bac à glaçons au ¾ d'eau ; le replacer dans le congélateur. (Dans certains modèles) Indicateur de température Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d’un indicateur de température, celui-ci étant placé dans la zone la plus froide. Pour la bonne conservatio n des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l’indicateur de temperature le logo « OK » apparaisse. Si « OK » n’apparaît pas, La température est mal réglée. L’indication « OK » apparaît en noir et est difficilement visible si l’indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s’il est correctement éclairé. A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire, à un nouveau réglage. Ne mo difiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. NOTA: Après chargement de l’appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l’inscription « OK » n’apparaisse pas dans l’indicateur de réglage de température. Si l’évaporateur du compartiment réfrigérateur (paroi du fond de l’appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, ouvertures fréquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu’à obtenir de nouveau des périodes d’arrêt du compresseur.FR - 8 - Emplacement des denrées Zone la plus froide Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes. Le symbole ci-contre indique l’emplacement de zone la plus froide de votre réfrigérateur La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi. La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l’autocollant (pointe de la Fléche).La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la fléche. La zone la plus Froide se situe en-dessous de ce niveau. Ces clayettes étant amovibles, veillez à ce qu’elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone. Chaque type d’aliment a une température de conservation idéale et donc un emplacement précis à respecter. Emplacements Produits Clayettes supérieures Aliments cuits, entremets et toutes denrées à consommer assez rapidement. Zone la plus froide Viande, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours. Fruits frais, charcuterie. Bac à légumes Légumes frais, fruits. Les balconnets recevront, en bas les bouteilles, puis en remontant, les produits de faible volum e et d’emploi courant (yaourts, crèm e fraîche,..). Le beurre, les fromages cuits et les œufs trouveront leur place dans les casiers appropriés. Contre-porteFR - 9 - Partie de réfrigération

• Pour empêcher l’humidité et les odeurs, mettre les aliments dans des récipients fermés.

• Ne jamais placer des aliments chauds dans le réfrigérateur. Les aliments chauds doivent être laissés à refroidir à la température ambiante et placés dans le réfrigérateur de manière à permettre une circulation d’air convenable.

• Faire bien attention que les paquets ou les récipients ne touchent pas la parois arrière ; cela provoquerait le gel et l’adhésion des paquets à la paroi. Ne pas ouvrir souvent la porte du réfrigérateur.

• Les aliments dont la consommation est prévue dans quelques jours, comme viande et poissons (filmés), doivent être placés sur le rayon au-dessus des bacs à légumes dans la partie inférieure du réfrigérateur. Cette partie est la partie la plus froide et la plus convenable à la conservation.

• Les fruits et les légumes peuvent être placés dans la partie de conservation fraiche, sans être filmés. Partie de congélation

• La partie de congélation est utilisée pour la conservation à long terme des aliments congélés, et pour faire de la glace .

• Ne pas placer des aliments frais près des aliments congelés. Ils peuvent les détériorer.

• Si l’on veut congéler des aliments frais (viande, poisson, boulette), les conserver en portions utilisables en une fois.

• Lorsque l’on excerce une opération de dégel dans la partie de congélation, placer les aliments dans la partie de réfrigération et les consommer aussi vite que possible.

• Ne jamais placer des aliments chauds dans le congélateur. Ils peuvent déteriorer d’autres aliments .

• Mise en place des aliments congelés : consulter les instructions relatives aux aliments congelés ; à défaut d’information, ne pas les conserver plus de 3 mois.

• Lorsque l’on achète un aliment congelé, vérifier qu’il soit congelé à la température convenable et qu’il soit filmé soigneusement.

• Les aliments congelés doivent être filmés et replacés aussi vite que possible sur la surface de réfrigération pour qu’ils ne perdent pas de valeur.

• La durée de conservation des aliments congelés : Cette durée dépend de la température ambiante, du réglage de thermostat, de la fréquence de l'ouverture de la porte, du type d’aliment et de la durée de transport du magasin jusqu’à la maison. Respecter absolument les instructions d’utilisation figurant sur l’emballage et veiller à ne pas excéder la durée maximum de conservation.

• Veuillez noter que la porte du compartiment congélateur ne peut étre ouverte immédiatement aprés l’avoir fermée. Un vide s'installe. Patientez environ une minute avant de l'ouvrir à nouveau.

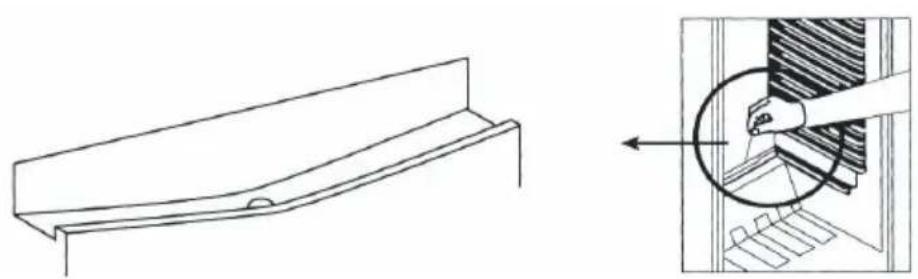

MISE EN PLACE DES ALIMENTS DANS L’APPAREILFR - 10 - Dégivrage Partie de réfrigération

• le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement. Le plateau d'évaporation et l'orifice d'évacuation de l'eau de dégivrage doivent être nettoyés régulièrement avec la tige de nettoyage du conduit de dégivrage pour éviter que l'eau ne s'accumule dans le bas du réfrigérateur.

• Avant le nettoyage, débrancher l’appareil.

• Ne pas le nettoyer en déversant de l’eau.

• Nettoyer la partie de réfrigération, à distance périodique, de l’eau tiède additionnée de bicarbonate de soude

• Nettoyer les accessoires séparément à l’eau et au savon. Ne pas les laver dans la machine à laver.

• Ne pas utiliser des produits solvents comme détergeants et savon. Les essuyer après lavage. Après avoir terminé le lavage tout entier, insérer la fiche dans la prise à la main séche.

• Pour l’économie d’énergie et l’utilisation rentable de l’appareil, nettoyer le condensateur deux fois par an, à l’aide d’un balai électrique. Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage intérieur. Inspectez le joint de porte de temps en temps.FR - 11 - Partie de congélation; La glace qui recouvre les étagères du congélateur doit étre enlevée de facon périodique (à cet effet,ultilisez le grattoir en plastique). Le congélateur doit être nettoyé de la même façon que le réfrigérateur et cela au moins 2 fois par an. Pour cela,

• Avant de dégeler le givre du congélateur : vérifier la congélation tout entière des aliments en mettant le bouton de thermostat dans la position « 5 ».

• Pendant l’opération de dégel, les aliments dégélés doivent être filmés et gardés dans un endroit frais. La chaleur qui va augmenter inévitablement, pourrait les détériorer. Il est donc recommandé de les consommer aussi vite que possible.

• Régler le thermostat au « 0 » ou bien mettre le réfrigérateur hors tension. Laisser la porte du réfrigérateur ouverte jusqu’à la fin du dégel tout entier.

• Pour accélerer le phénomène de dégel, déverser un peu d’eau tiède dans la partie de réfrigération.

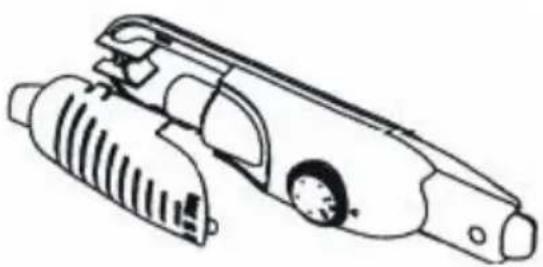

• Essuyer soigneusement la surface intérieure de la partie de congélation. Mise en place de l’ampoule Lorsque l’on remplace la lampe du réfrigérateur ;

1. Débrancher le réfrigérateur,

2. Ouvrir les crochets du couvercle sur la

lampe, faire sortir le couvercle,

3. Remplacer la lampe par une autre qui

n’est pas supérieure à 15 W.

4. Remettre en place le couvercle ;

rebrancher le réfrigérateur après 5 minutes

Transport et changement de la place

• L’emballage original et des supports polystyrènes peuvent êtres gardés si c’est nécessaire.

• Lors du transport, le réfrigérateur doit être fixé à l’aide d’une ceinture large ou d’une corde assez solide. Respecter les instructions sur l’emballage, lors du transport.

• Toutes les pièces mobiles (rayons, filtres ,etc ...) do ivent être démontées ou repliées avant le transport ou le changement de la position d’installation.

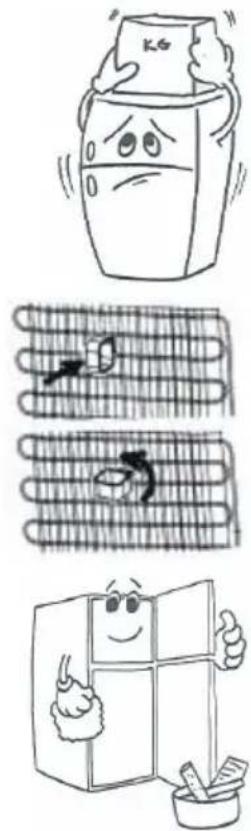

• Le givre recouvrant les rayons de la partie de congélation doit être raclé régulièrement (à l’aide du racloir en plastique donné avec l’appareil). La partie de congélation , comme celle de réfrigération, doit être nettoyée deux fois par an, en dégelant le givre.FR - 12 -

Si le réfrigérateur ne marche pas de manière assez rentable, il est très probable qu’il y ait une toute petite erreur ; il est donc recommandé, avant d’appeler le service, d’effectuer les contrôles suivants, afin d’éviter la perte de temps et d’argent. Si le réfrigérateur ne marche pas ;

• l’éléctricité peut être coupée ,

• le fusible peut être fondu,

• le thermostat peut être réglé au « 0 »,

• la fiche peut être insérée incorrectement,

• la prise dans laquelle est inserrée la fiche, peut être endommagée, pour en être sûr, y brancher un autre appareil électrique Si le réfrigérateur marche mais pas de façon optimale ;

• le réfrigérateur peut être surchargé,

• les portes peuvent être mal fermées,

• le condensateur peut être recouvert de poussière,

• il peut y avoir trop peu de distance derrière le réfrigérateur S’il n’y a aucun bruit ; Le gaz réfrigérant qui circule dans le réfrigérateur crée un bruit léger, même si le compresseur n’est pas en marche. C’est tout à fait normal. Si ces bruits sont différents ;

• la surface où l’on a installé le réfrigérateur peut ne pas être assez plane ,

• il peut y avoir quelque chose qui touche ,

• ce qui se trouve dans le réfrigérateur peut remuer . Sı de l’eau se trouve dans la partie inférieure du réfrigérateur ; Le trou pour l’évacuation de l’eau peut être bouché . Recommandations

• Dans le cas où l’on prévoit de ne pas utiliser le réfrigérateur pendant une longue période (vacances d’été), régler le thermostat au « 0 » et nettoyer le réfrigérateur. Afin d’éviter la formation de moisissures et d’odeurs laisser la porte ouverte.

• Pour le mettre entièrement hors tension, débrancher la fiche centrale (pour le nettoyage et quand on laisse la porte ouverte) Changement du sens d’ouverture de la porte Si vous devez modifier le sens d’ouverture de la porte, consultez le service après-vente. (Dans certains modèles)FR - 13 -

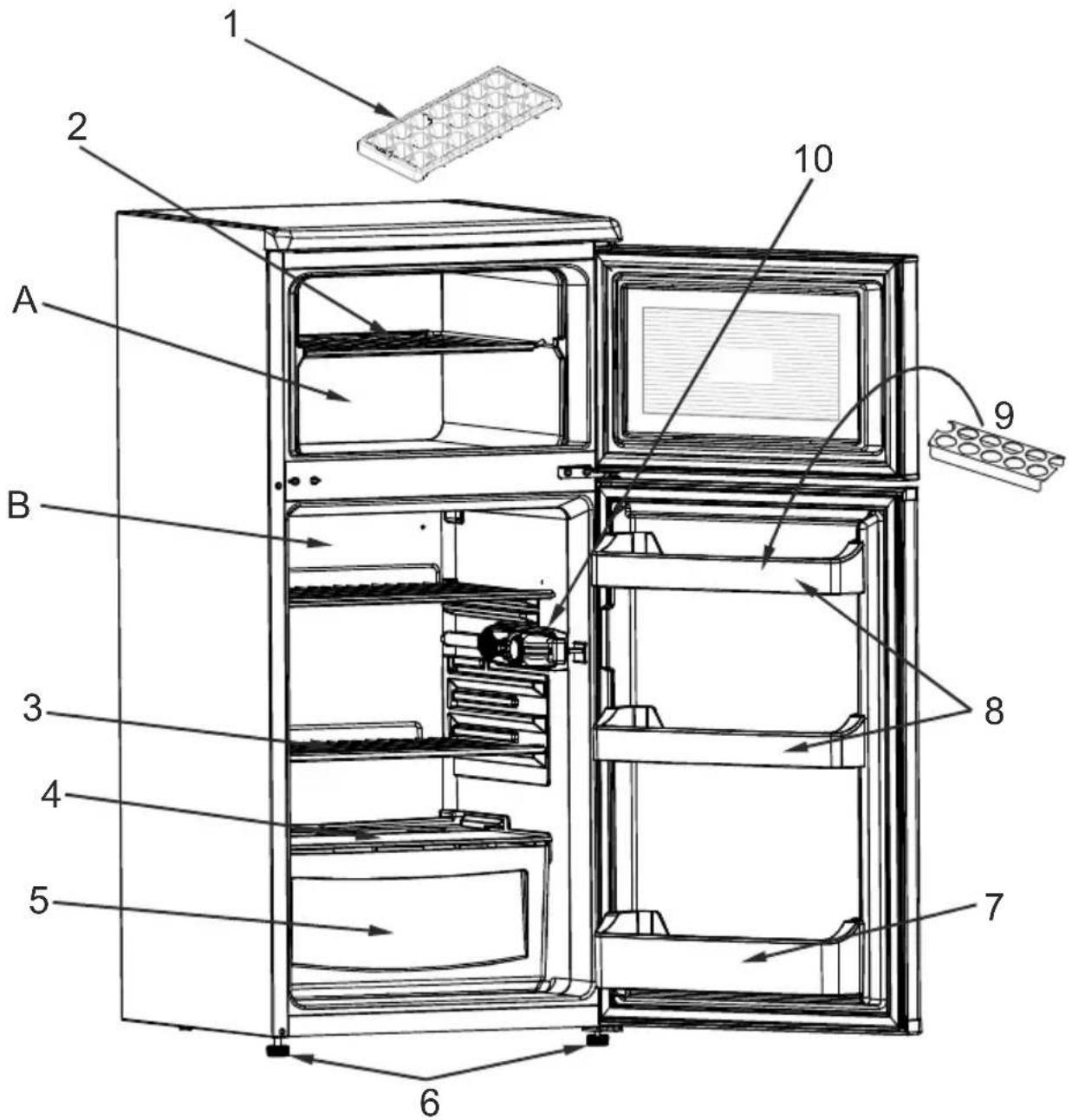

Cette présentation ne sert que de renseignement sur les parties de l’appareil, Celles-ci pourraient varier en fonction du modèle de l’appareil. A) Congélation B) Réfrigération

2) Clayette du congélateur

3) Clayettes du réfrigérateur

4) Couvercle du bac à légumes

7) Casier à bouteilles

8) Casier à beurre et fromage
