GEBRUIKSAANWIJZING 2D 212 A+ W742C2 HIGH ONE

ntation du ticket de caisse.

GARANTIEVOORWAARDEN Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aanl

voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of hade door slechte installatie, onjuist gebruik of abnormale slijtage van het product

worden niet gedekt door deze garantie

*op vertoon van kassabon.

CONDICIONES DE GARANTIA EL rantia de este producto tiene una duracién de 2 años a partir de La fec

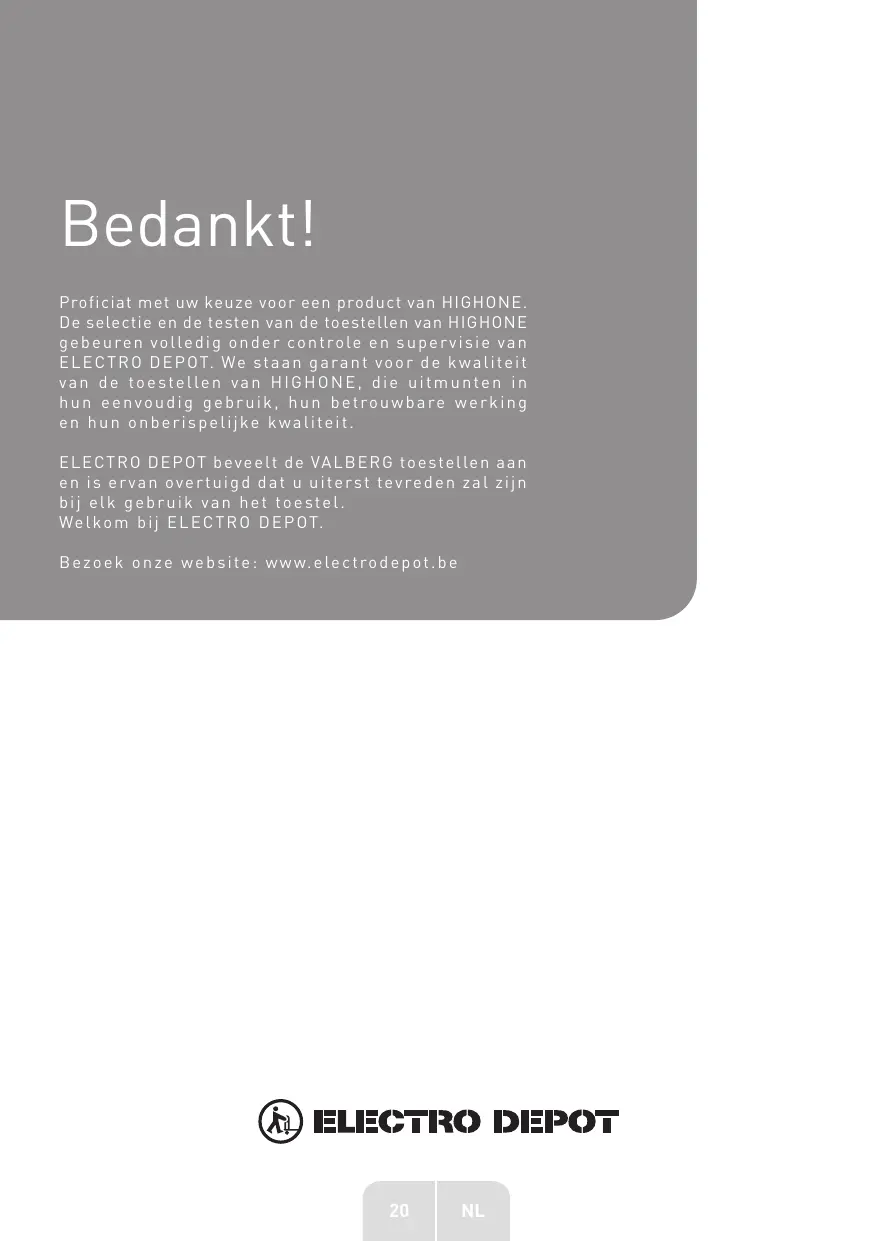

at met uw keuze voor een product van HIGHONE

lectie en de testen van de toestellen van HIGHONE gebeuren volledig onder cont ELECTRO DEPOT. We staan garant van de toestellen van HIGHONE, die uitmunten in udig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zal zijn bij elk gebruik van het toestel

Welkom bij ELECTRO DEPO Bezoek onze website: www.el

TRO DEPOT Inhoudstafel

Technische kenmerken

Gebruiks- en omgevingstemperatuur Instellen van de thermostaat

Beschrijving van het toestel Installatie Temperatuurindicatie Gebruik

Reiniging en onderhoud Herstellingen

A Overzicht van het toestel

Conform EU-verordening 1060/2010 en de geldende normen.

Referentie van het model Categorie van het model voor huishoudelijk gebruik.

Energie-efficiëntieklasse van het model

Energieverbruik in kWh per jaar, berekend op basis van het resultat dat verkregen werd voor 24 uur in genormaliseerde testomstandigheden.

Het werkelijke energieverbruik is afhankelijk van de installatie- en gebruiksomstandigheden van het toestel.

Nuttig volume van de compartimenten om verse voedingsmiddelen op te bergen (0 tot +8°C]

Nuttig volume van de compartimenten voor uiterst bederfbare voedingsmiddelen (-2 tot +3°C)

Nuttig volume van de compartimenten zonder ster / ijs maken (< 0°C] Totaal nuttig opbergvolume in Liter van de koelcompartimenten

Is het totaal nuttig opbergvolume van de koelcompartimenten rijmvrij? Nuttig volume van de compartimenten met één ster (<-6°C)

Nuttig volume van de compartimenten met twee sterren (<-12°C) Nuttig volume van de compartimenten met drie sterren (<-18°C] Nuttig volume van de diepvriescompartimenten met vier sterren (< -18°C) Totaal nuttig opbergvolume in Liter van de diepvriescompartimenten Is het totaal nuttig opbergvolume van de diepvriescompartimenten rijmvrij?

Autonomie (duur van de temperatuurstijging]

Vriesvermogen in Kg/24 u (Invriezingsvermogen)

Dittoestelisbestemdomgebruikttewordenbijeenomgevingstemperatuur tussen

Emissie van geluid in de Lucht in dBIA] re 1 pW Kan dit toestel ingebouwd worden?

A Overzicht van het toestel

Technische kenmerken

U vindt de technische informatie op het typeplaatje op de achterkant van het toestel. Gelieve nooit het typeplaatje te verwijderen.

Toegewezen voeding (Spanning in V, aard van de stroom &

frequentie in Hz] CDD Beschermingsklasse elektriciteit Klasse | Toegewezen stroom in À 0,6 Totaal toegewezen vermogen in W / Aantal en type verlichting 1xE14 Wit Verlichtingsvermogen in W per verlichting / in totaal 10/10 Verlichting die door de gebruiker vervangen kan worden Ja Maximale druk van de watertoevoer in Mpa / Bar / Minimale druk van de watertoevoer in Mpa / Bar / Soort koude van de koelcompartimenten Statisch Ontdooimodus van de koelcompartimenten Handmatig Soort koude van de diepvriescompartimenten Statisch Ontdooimodus van de diepvriescompartimenten Handmatig Type koelkast - diepvriezer (l: Een thermostaat / Il: Twee Type | thermostaten)

Land van productie PRC Gebruiks- en omgevingstemperatuur

We raden aan om de klassieke klimaatklassen die aangeduid worden op de productfiche en op het typeplaatje te respecteren, hierdoor kunt u nagaan binnen welk omgevingstempera- tuurbereik het toestel kan worden gebruikt:

- SN: Tussen 10 en 32°C

=. N: Tussen 16 en 32°C = ST: Tussen 16 en 38°C

- T: Tussen 16 en 43°C Een toestel met multiklassen kan de laagste en hoogste temperatuur van alle gedekte klassen bereiken. Het gebruik van het toestel buiten dit omgevingstemperatuurbereik tast de prestaties en de levensduur van het toestel aan.

A Overzicht van het toestel

Instellen van de thermostaat

Voor een optimaal gebruik en energiebesparing, raden we aan de thermostat van het toestel te regelen volgens de omgevingstemperatuur waarin het toestel gebruikt wordt onder voorbehoud van het naleven van de klimaatklasse(n].

Omgevingstemperatuur T°C Thermostaat Thermostaat diepvriezer (41°C) koelkast (indien inbegrepen] Laag < 17°C 417 /

Ideaal 17-27°C 5/7 /

De graden van de omgevingstemperatuur T° C worden ter informatie gegeven.

De plaatsing in de ruimte, de frequentie van het openen van de deur(en] of de mate waarin het toestel met voedingsmiddelen is gevuld, kunnen de voormelde posities beïnvloeden.

De positie(s] van de thermostaat (thermostaten] kan (kunnen] worden aangepast om deze factoren te compenseren.

Voorbeelden van de ruimte waarin het toestel wordt gebruikt:

- Ruimte die niet verwarmd wordt in de winter, zoals een garage in een koude streek: Lage omgevingstemperatuur

- Leefruimte die normaal verwarmd wordt, zoals een keuken: Ideale omgevingstemperatuur - Ruimte zonder airco in de zomer in een warme streek: Hoge omgevingstemperatuur

Gebruik van het toestel

Beschrijving van het toestel

© Diepvriezercompartiment (2) Rooster van de diepvriezer

(4) Regeling van de thermostaat

6 Opbergrekken 6 Deurvakken o Groentenbak

Gebruik van het toestel

Indien dit toestel, dat voorzien is van een magnetische sluiting, aangekocht werd als vervanging voor een toestel met veersluiting, raden wij u aan het oude toestel onbruikbaar te maken alvorens u het gaat afdanken. Op die manier kunnen kinderen er niet in opgesloten raken, waardoor hun Leven in gevaar komit.

+ Plaats uw toestel uit de buurt van warmtebronnen (verwarming, fornuis, zonnestralen]. Voor een correcte werking van uw toestel dient de omgevingstemperatuur in de ruimte tussen 16°C en 38°C te liggen [klasse ST]. Buiten dit temperatuurbereik zal het toestel niet normaal werken.

+ Zorg voor een optimale luchtcireulatie achter het toestel en plaats het toestel niet tegen een muur om geluidsoverlast door trillingen te vermijden. Zorg ervoor dat de Lucht vrij rond het toestel kan circuleren. Onvoldoende ventilatie zal Leiden tot een slechte werking en een verhoogd energieverbruik.

+ Dit toestel dient zodanig geïnstalleerd te worden dat het gebruikte stopcontact toegankelijk blijft. Zodra het toestel zich op de juiste Locatie bevindt, dient u te controleren of het voedingssnoer niet geklemd zit.

+ Zorg ervoor dat het toestel perfect waterpas staat met behulp van de twee regelbare poten.

Aansluiting op het elektriciteitsnet

Dit toestel is bestemd om te werken op een enkelfasige spanning van 230 Volt. De stekker dient in een geaard en door een zekering beschermd stopcontact gestoken te worden. De elektrische installatie dient conform de vereisten van de norm NF C 15-100 te zijn.

Gebruik van het toestel

Temperatuurindicatie

+ Om u te helpen een correcte afstelling te bekomen, is het toestel voorzien van een temperatuurindicatie in de koudste zone.

+ Voor een goede bewaring van de voedingsmiddelen in uw koelkast, met name in de koudste zone, dient de melding ‘OK’ weergegeven te worden op de temperatuurindicatie.

+ Het symbool hiernaast geeft de locatie van de koudste zone in uw koelkast aan. Het bevindt

zich boven die zone.

Indien de melding ‘OK’ niet weergegeven wordt, is de gemiddelde temperatuur van die zone te hoog. Plaats de thermostaat in een koudere stand.

+ Telkens de instelling van de thermostaat gewijzigd wordt, dient u te wachten tot de temperatuur in het toestel stabiel is alvorens de instelling, indien nodig, opnieuw te wijzigen. Wijzig de stand van de thermostaat uitsluitend trapsgewijs en wacht minstens 12u alvorens de temperatuur opnieuw te controleren.

OPMERKING: Wanneer u net verse voedingsmiddelen in het toestel geplaatst hebt of wanneer de deur meermaals of Langdurig geopend werd, is het normaal dat de temperatuurindicatie de melding ‘OK’ niet weergeeft. Wacht minstens 12u alvorens de thermostaat opnieuw af te stellen.

Gebruik van het toestel

Zodra het toestel correct geïnstalleerd is, raden wij u aan de binnenzijde te reinigen met lauw water en een beetje afwasmiddel. Maak geen gebruik van bijtende middelen of schuurpoeder, aangezien die de afwerking zouden kunnen beschadigen.

Gebruik Huishoudelijke koelkasten zijn uitsluitend bestemd voor de bewaring van verse voedingsmiddelen en drank, alsook voor de korte bewaring van diepgevroren producten.

Voedselveiligheid De stijgende populariteit van kant-enklare maaltijden en andere fragiele voedingsmiddelen vereist een betere controle over de transport- en bewaartemperatuur van de voedingsmiddelen:

+ Plaats de meest fragiele voedingsmiddelen in de koudste zone van het toestel in overeenstemming met de aanwijzingen in deze handleiding (hoofdstuk Temperatuurindicatie’].

+ Open de deur niet te vaak.

+ Stel de thermostaat zodanig in dat de temperatuur daalt. Die afstelling dient trapsgewijs te verlopen, zodat de voedingsmiddelen niet bevroren raken.

+ Reinig de binnenzijde van de koelkast regelmatig.

De binnentemperatuur wordt geregeld door de thermostat, die bediend wordt door de knop aan de buitenzijde van het toestel (nummer @@ op de afbeelding). Stand 7 komt overeen met de koudste temperatuur. De bekomen temperatuur in het toestel kan variëren naargelang de gebruiksomstandigheden: locatie, omgevingstemperatuur, openingsfrequentie van de deur, hoeveelheid bewaarde voedingsmiddelen.…. De instelling kan gewijzigd worden in functie van deze omstandigheden. In het algemeen kan er een gepaste temperatuur bekomen worden op de gematigde stand 3. Met behulp van de schakelaar kunt u de temperatuur Laten dalen of stijgen. Om de koelkast uit te schakelen om ze te Laten ontdooiien [zonder de stekker uit het stopcontact te trekken), draait u de schakelaar naar links in de stand 0. U zal dan een klik horen.

Gebruik van het toestel

Bewaring van de voedingsmiddelen

+ Uw voedingsmiddelen zullen beter bewaard worden wanneer u ze in de gepaste koelzone plaatst.

+ De koudste zone van het koelkastcompartiment bevindt zich onderaan het toestel, boven de groentenbak.

Locatie van de voedingsmiddelel + Op de rekjes: bereide voedingsmiddelen, nagerechten en alle voedingsmiddelen die snel

opgegeten moeten worden, verse kazen, fine vleeswaren.

+ Op de glasplaat boven de groetenbak: vlees, gevogelte, verse vis. Bewaringstijd van 1 tot 2 dagen.

+ In de groentenbak: groeten en fruit.

+ In de deurvakken: onderaan: de flessen, hoger: de producten die minder plaats innemen (room, yoghurt...

. Boter en eieren kunnen in het bovenste vak geplaatst worden.

Voor een betere voedselhygiëne + Verwijder de verpakkingen van de winkel alvorens de voedingsmiddelen in de koelkast te plaatsen (bijvoorbeeld het karton rond pakken yoghurt...).

+ Bewaar de voedingsmiddelen in daarvoor voorziene dozen, zodat er geen bacteriën uitgewisseld kunnen worden tussen de voedingsmiddelen. Wacht tot bereide maaltijden helemaal afgekoeld zijn alvorens ze in het toestel te plaatsen.

Diepvriezercompartiment + Het diepvriezercompartiment biedt de mogelijkheid om verse producten in te vriezen en diepgevroren producten te bewaren.

+ De hoeveelheid in te vriezen voedingsmiddelen die aangegeven staat op het typeplaatje mag niet overschreden worden. Indien u toch meer voedingsmiddelen wil invriezen, dient udit in verschillende fases te doen.

Gebruik van het toestel

Verse producten invriezen + Vries uitsluitend hoogwaardige producten in die, indien nodig, op voorhand gereinigd en bereid zijn.

+ Laat bereide maaltijden afkoelen tot kamertemperatuur alvorens ze in de diepvriezer te plaatsen.

+ Alle in te vriezen producten dienen verpakt te zijn in zakjes van polyethyleen, speciale diepvriesbakjes van aluminium of plastic dozen. Die verpakkingen dienen hermetisch afgesloten te worden.

+ Elk pakket dient een portie te bevatten die het gezin in één keer kan opeten. Kleine pakketten kunnen snel en gelijkmatig ingevroren worden.

+ Vries nooït meer producten gelijktijdig in dan het vriesvermogen van het toestel, dat aangegeven staat op het typeplaatje.

+ Een ontdooid product mag nooïit opnieuw ingevroren worden.

+ Plaats nooit vloeistoffen in glazen verpakkingen in de diepvriezer, noch flessen of blikjes met koolzuurhoudende drank; die laatste zouden namelijk kunnen openspringen.

+ Eet nooit ijsjes wanneer u ze pas uit de diepvriezer genomen hebt, aangezien dat brandwonden zou kunnen veroorzaken door de koude.

Om verse producten in te vriezen + Stel de thermostaat zodanig in dat de laagst mogelijke temperatuur verkregen wordt, zonder

een waarde onder 0°C te bekomen in de koelkast.

+ Open de deur van de diepvriezer niet tijdens de invriesprocedure. Laat het toestel gedurende 2hu werken in de invriesstand en plaats vervolgens de knop van de thermostaat terug op een gematigde stand.

Gebruik van het toestel

Bewaring van ingevroren producten + Ingevroren producten mogen gegroepeerd worden, zodat er vrije ruimte overblijft.

+ Wanneer u een diepgevroren product aankoopt, dient u te controleren of de verpakking intact is, of ze geen sporen van vocht bevat en of ze niet opgeblazen is, wat een teken zou zijn van het begin van ontdooiing.

+ Neem de bewaringsduur van de diepgevroren producten in acht zoals die aangegeven wordt door de fabrikant.

+ Open de deur niet te vaak en laat ze niet te lang open. Een temperatuursstijging kan de bewaringsduur van de voedingsmiddelen beperken.

Ontdooiing + Vlees, gevogelte en vis dienen in de koelkast ontdooid te worden, zodat er zich geen bacteriën kunnen ontwikkelen. Andere producten mogen op kamertemperatuur ontdooid worden.

+ Kleine porties mogen meteen bereid worden zodra ze uit de diepvriezer genomen zijn. Vele kant-en-klare gerechten mogen eveneens meteen bereid worden zonder voorafgaande ontdooiing. Neem steeds de instructies op de verpakking in acht.

+ Brood en gebakjes mogen ontdooid worden in een warme oven.

+ Een microgolfoven mag gebruikt worden om de meeste voedingsmiddelen te ontdooien. Respecteer steeds het advies dat beschreven staat in de handleiding van die toestellen.

OPMERKING: Bÿ een stroomonderbreking is er geen risico op bederf van de ingevroren voedingsmiddelen indien het toestel niet langer dan 15 uur buiten werking is. Probeer in dat geval zo weinig mogelik de deur te openen, aangezien de temperatuur dan veel sneller zal stijgen. Zodra u de eerste tekens van ontdooiing vaststelt, dienen

de voedingsmiddelen zo snel mogelijk opgegeten te worden. U mag nooit ontdooide voedingsmiddelen opnieuw invriezen

Praktische informatie

Reiniging en onderhoud Ontdooiing

Koelkastgedeelte + De ontdooiing van uw koelkast gebeurt volledig automatisch

wanneer de compressor tot stilstand komt. U hoeft hiervoor niets te doen.

+ Tijdens de werking is het mogelijk dat er condensatie- of ijsdruppels op de achterwand verschijnen. Zij zullen tijdens de automatische ontdooiing verwijderd worden.

+ Het geproduceerde water zal afgevoerd worden via de afvoeropening en opgevangen worden in de bak op de compressor, waar het zal verdampen.

OPGELET: Zorg ervoor dat de afvoeropening en de gleuf

proper blijven, zodat ze niet verstopt kunnen raken en het water niet meer uit het toestel zou kunnen stromen.

Diepvriezergedeelte + De vorming van ijs in het toestel kan onmogelijk vermeden

worden. |Js wordt gevormd wanneer het vocht in de Lucht in contact komt met de koude oppervlakken van de diepvriezer. Daarom mag de deur enkel geopend worden wanneer het echt nodig is. Een dun laagje ijs zal de werking van het toestel niet beïnvloeden en kan eenvoudig verwijderd worden met behulp van een krabber.

Praktische informatie

+ Wanneer de laag ijs een tiental millimeter dik is, dient ueen volledige ontdooiing uit te voeren. Wij raden u aan die procedure uit te voeren wanneer er zich zo weinig mogelijk voedingsmiddelen in het toestel bevinden.

+ Wanneer het toestel niet leeg is, dient u, alvorens over te gaan tot de ontdooiing, de knop van de thermostaat op een koudere stand te plaatsen, zodat de producten een erg lage temperatuur krijgen.

- Trek de stekker uit het stopcontact.

+ Neem de diepgevroren producten uit de diepvriezer en bewaar ze op een koele plaats, nadat u ze omhuld hebt met meerdere lagen krantenpapier of, beter nog, in isothermische verpakkingen (koeltassen, noppenfolie..].

+ Laat de deur open. + U kunt de ontdooiingsprocedure versnellen door een deel

van het ijs te verwijderen met behulp van de krabber en door potten met warm water (max. 60°C] in het toestel te plaatsen.

OPGELET: Gebruik in geen geval scherpe voorwerpen of elektrische verwarmingstoestellen (haardroger, radiator]

om het ijs weg te krabben. Het toestel zou onherstelbaar beschadigd kunnen raken.

Praktische informatie

+ Zodra al het ijs gesmoltenis, dient u de diepvriezer zorgvuldig af te drogen

e Stop de stekker opnieuw in het stopcontact en wacht een tweetal uur alvorens de diepvriezer opnieuw te vullen.

Alvorens het toestel te reinigen, dient u eerst de stekker uit het stopcontact te trekken. Maak nooit gebruik van bijtende producten of een schuurspons om de binnen- of buitenzijde van uw toestel te reinigen.

+ Verwijder al het toebehoren (rekjes, deurvakken, groentenbak). Was het af met lauw water en een zacht en geurloos detergent (afwasmiddel bijvoorbeeld), spoel het af met water en bleekwater en droog het zorgvuldig af.

° Was de binnenwanden op dezelfde manier af; let in het bijzonder op de steunen van de rekjes.

+ Was de deurafdichting en vergeet daarbij niet onder de afdichting te reinigen.

+ Stop de stekker opnieuw in het stopcontact. Reinig de diepvriezer telkens u het toestel ontdooid hebt.

- Af en toe dient u het stof te verwijderen van de condensor achteraan het toestel. Een ophoping van stof zou het rendement van het toestel negatief kunnen beïnvloeden.

C Praktische informatie

+ Indien u langdurig afwezig bent, dient u het toestel Leeg te maken en te reinigen en laat u de deur op een kier staan.

+ Het is gevaarlik dit toestel te wijzigen of te proberen wijzigen. + Indien het toestel defect raakt, mag u niet proberen zelf herstellingen uit te voeren. Herstellingen die uitgevoerd worden door onbekwaam personeel kunnen schade veroorzaken.

Neem contact op met klantendienst van uw verkoper.

Het koelgas in het circuit van dit toestel is isobutaan (R 600a), een milieuvriendelijk, maar ontvlambaar gas.

+ Tijdens het transport en de installatie van het toestel dient u het volledige koelcircuit goed te beschermen.

+ Gebruik nooît scherpe of puntige voorwerpen om ijs uit het toestel te verwijderen. + Gebruik nooit elektrische toestellen in het toestel.

Indien het koelsysteem beschadigd is: + Mag u geen vlammen in de buurt van het toestel brengen.

+ Dient u vonken te vermijden: schakel geen elektrische toestellen of lampen in.

+ Dient u de ruimte onmiddellijk te ventileren.

C Praktische informatie

Vervanging van de Llamp - Trek de stekker uit het stopcontact.

+ Schroef de verdeler Los en duw hem naar achteren.

+ Schroef de Llamp los en vervang ze door een identiek model (E14, 10W).

+ Plaats de verdeler opnieuw. Stop de stekker terug in het stopcontact.

+ U kunt de openingsrichting van de deur van uw toestel veranderen door de scharnieren te verplaatsen. Bij de hermontage dient u ervoor te zorgen dat de deur correct afgestemd is op

de kast en dat de afdichting perfect sluit.

+ Wij vestigen uw aandacht erop dat de wijziging van de openingsrichting van de deur dient te gebeuren wanneer het toestel niet aangesloten is op het elektriciteitsnet.

1. Verwijder de schroeven (@) uit de bovenzijde van het toestel. Verwijder de bovenzijde van

2. Verwijder de 2 schroeven (@) uit het bovenste scharnier (@] van de kast. Verwijder het bovenste scharnier (@).

3. Hef de deur van de diepvriezer op en verwijder ze. Plaats ze op een oppervlak waar ze niet beschadigd kan raken.

4. Verwijder de 2 schroeven (@) uit het middelste scharnier (QI van de kast. Verwijder het middelste scharnier (@).

5. Hef de deur van de koelkast op en verwijder ze. Plaats ze op een oppervlak waar ze niet beschadigd kan raken.

6. Verwijder de 2 schroeven (@] uit het onderste scharnier (@). Verwijder het onderste scharnier (@)

7. Schroef de linkerpoot (Q} los en zet hem aan de rechterzijde.

C Praktische informatie

8. Verwijder de stang (@) en draai het onderste scharnier (@) om. Plaats vervolgens het onderste scharnier (@) aan de andere kant en bevestig het met behulp van de 2 schroeven (OI.

9. Plaats de stang (@1 opnieuw op het onderste scharnier (QD).

10. Plaats de deur van de koelkast op het onderste scharnier (@). Zorg ervoor dat de deur correct op de stang staat (@).

11. Plaats de koelkastdeur in de ‘gesloten' positie. Plaats het middelste scharnier (@) op de nieuwe positie en zet de schroeven ((} vast.

12. Verwijder de stang [QI en draai het bovenste scharnier (®) om. Plaats de diepvriezerdeur op het middelste scharnier (Qi. Plaats de stang (@] terug op het bovenste scharnier (@) Zorg ervoor dat de deur correct op het middelste scharnier stat (@).

13. Plaats dan het bovenste scharnier (@) met de stang (@) in de deur van de diepvriezer aan de andere kant. Plaats de diepvriezerdeur in de ‘gesloten’" positie en bevestig het bovenste scharnier (@} met behulp van de 2 schroeven (®I.

14. Opgelet: alvorens de schroeven (@, @ en @} vast te zetten, dient u te controleren of de deuren correct afgestemd zijn op de kast.

15. Installeer de bovenzijde en bevestig ze met de schroeven (@)

16. Indien het toestel over een handvat beschikt, dient u dat los te schroeven en aan de andere kant van de deur terug vast te schroeven.
