GEBRUIKSAANWIJZING TT 91 A+ W072C HIGH ONE

toe g onder controle n ELECTRO DEPOT. We staan garant liteit van de t 1 HIGHONE, die uitmunten in hun eenv gebruik, hun king en hun

Velkom bij ELECTRO DEPOT

@® ELECTRO DEPOT De gebruiksaanwijzingen kunnen tevens warden geraadpleegd op de websit https://www.electrodepot.be/nl/sav/notices

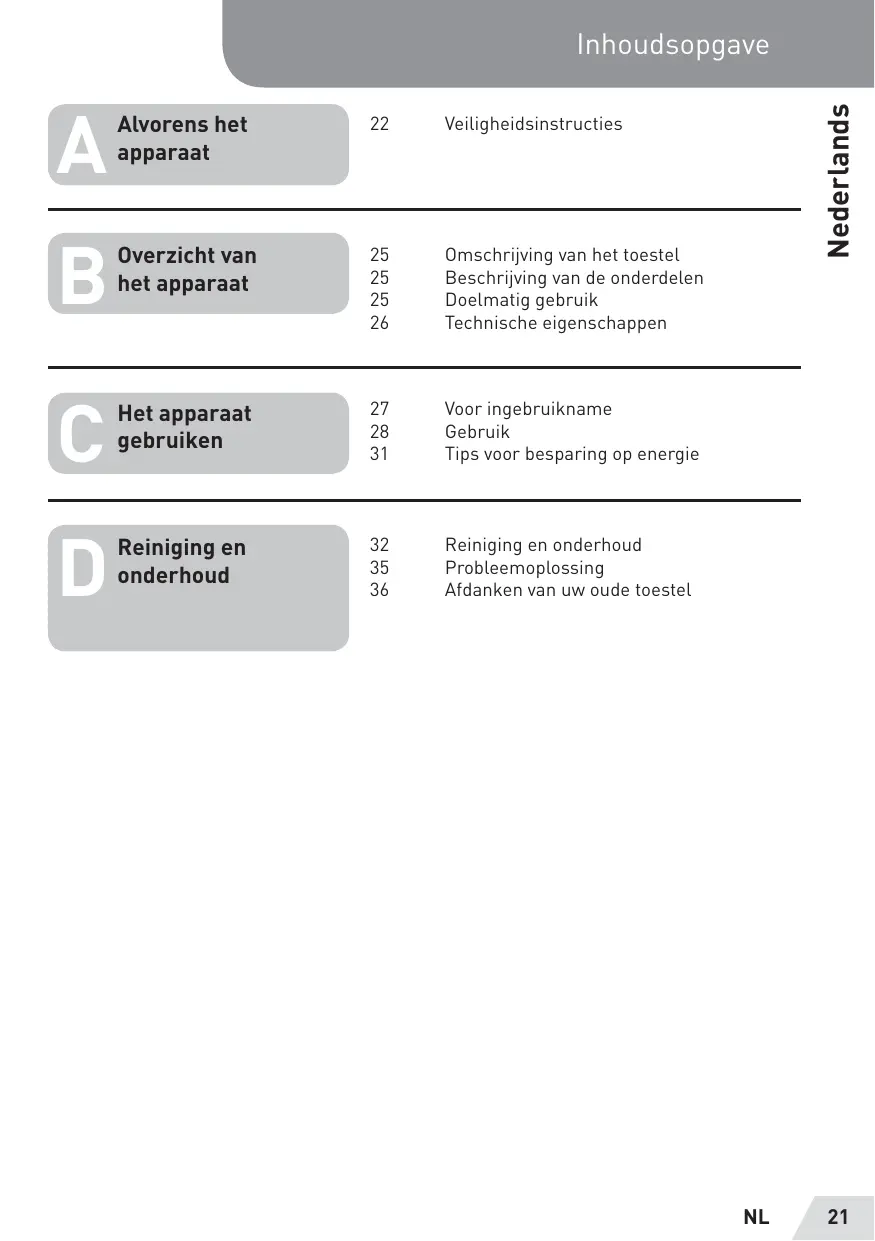

22 Veiligheidsinstructies

25 Omschrijving van het toestel 25 Beschrijving van de onderdelen 25 Doelmatig gebruik

26 Technische eigenschappen

27 Voor ingebruikname

31 Tips voor besparing op energie 32 Reiniging en onderhoud

35 Probleemoplossing

36 Afdanken van uw oude toestel

Alvorens het apparaat

Veiligheidsinstructies

LE E S D E GEBRUIKSAANWIJZING AANDACHTIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR LATERE RAADPLEGING.

- Zorg dat de ventilatieopeningen in de behuizing en de binnenkant van het apparaat nooit belemmerd worden.

- Gebruik geen mechanische apparaten of andere middelen, die niet door de fabrikant worden aanbevolen, om het ontdooiproces te versnellen.

NL OPGELET - Beschadig het koelcircuit niet.

- Gebruik alleen elektrische

apparaten die door de fabrikant zijn aanbevolen

binnenin de opslagruimten van uw product.

+ Na gebruik en voor onderhoud, haal de stekker uit het stopcontact.

° Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het

Alvorens het apparaat

apparaatendegevarendiehet gebruik van het apparaat met zich meebrengt begrijpen. Laat kinderen nooit met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden.

+ In geval van schade, laat het snoer vervangen door de fabrikant, zijn hersteller of een gelijksoortige gekwalideskundige om elk gevaar te vermijden.

+ Dank deze koelkast af in overeenstemming met de lokale voorschriften, aangezien dit apparaat gebruik maakt van brandbaar gas en koelmiddel.

+ Leef de geldende lokale voorschriften na wanneer u de koelkast afdankt, deze bevat een brandbaar gas en koelmiddel. Voordat u het apparaat afdankt, verwijder de deuren zodat kinderen niet opgesloten kunnen raken.

+ Het is niet geschikt voor analoog gebruik, zoals:

- Keukenhoeken voor winkel- en kantoorpersoneel en andere professionele omgevingen;

- Boerderijen en het gebruik doorklanteninhotels, motels en andere residentiële omgevingen;

- Omgevingen van het type bed and breakfast;

- Horeca en gelijkaardige toepassingen, met inbegrip van kleinhandel;

+ Bewaar geen explosieve stoffen, zoals spuitbussen met een brandbaar gas, in dit apparaat.

+ Laat onderhoud of reparaties waarbij de deksels moeten worden verwijderd alleen uitvoeren door een vakbekwaam persoon.

Alvorens het apparaat

+ Voerzelfgeenreparaties uit om het risico op elektrische schokken te vermijden. Opgelet: Brandgevaar.

+ Gelieve de onderstaande paragrafen te raadplegen om kennis te nemen van de informatie met betrekking tot de installatie, het gebruik, het onderhoud en het afdanken van het toestel.

24 NL Overzicht van het apparaat

Omschrijving van het toestel

[1] Temperatuurregelknop [4] Schap [2] Bak 6 Legplank [3] Stelvoetje [6] Deur van het vriesvak

Alle afbeeldingen die in deze gebruiksaanwijzing zin weergegeven zijn Louter indicatief. Bekijk uw apparaat voor de juiste informatie.

Beschrijving van de onderdelen

+ Haal het apparaat uit de verpakking. Verwijder alle Labels van het product, Controleer of alle onderdelen geleverd zijn en zich in een goede staat bevinden. Als het apparaat

beschadigd is of een storing treedt op, gebruik het apparaat niet en breng het terug naar uw handelaar of een servicecentrum.

+ Bewaar alle verpakking buiten het bereik van kinderen. Er is risico op een ongeval als kinderen met het verpakkingsmateriaal spelen.

+ Dit apparaat is ontworpen voor het bewaren van levensmiddelen en drank in een huishoudelijke omgeving.

Overzicht van het apparaat

Technische eigenschappen

Merk High One Identificatie van het model TT 91 A+ WO72C Productcode 957376 Beschermingsklasse elektriciteit

Voeding 220-240 V - 50 Hz Toegekende stroom 0,65A Koelvloeistof / Massa R600a / 22 g

Categorie van koelkast voor

huishoudelijk gebruik 1 (Koelkast} Energie-efficiéntieklasse A+ Elektriciteitsverbruik 0,301 kKWh/24u Jaarlijks energieverbruik 110 kWh

Energieverbruik van 110 kWh per jaar, berekend op basis van het resultat dat verkregen werd voor 24 uur in genormaliseerde testomstandigheden. Hetwerkelijkeenergieverbruikisafhankelijkvandeinstallatie-engebruiksomstandigheden van het toestel.

Totaal brutovolume 93L Nuttig totaal (nettolvolume sil

Nuttig (nettolvolume van

koelkastcompartiment sl

Ontdooïngswijze van het koelkastcompartiment

Klimaatklasse(s] N/ST Dit toestel is bestemd om gebruikt te worden bij een omgevingstemperatuur tussen 16°C en 38°C.

SN = +10°C tot +32°C / N = +162 tot +32°C / ST = #16°C tot +38°C / T = +16°C tot +43°C Interne temperaturen kunnen beinvloed worden door factoren als de plaatsing van het toestel, de omgevingstemperatuur en de frequentie van het openen van de deur.

Geluidsemissie 38 dB{A)

Type koelkast Vrijstaand Buitenafmetingen (LxHxD) 44,5 x 83,1 x 49 cm Afmetingen in dienst (LxHxD) 79 x 89,1 x 99,5 cm Nettogewicht 20 kg

*L= Breedte / H = Hoogte / D = Diepte

NL Voor ingebruikname

OPGELET Minstens twee personen zijn nodig om het apparaat te

verplaatsen. Het negeren van deze instructie kan letsel aan de rug of andere lichaamsdelen veroorzaken.

+ Tijdens het kiezen van een geschikt plaats voor uw apparaat, zoek naar een vlakke en stabiele vloer en een ruimte met een goede ventilatie. Installeer uw apparaat niet in de buurt van een warmtebron, zoals een fornuis, verwarmingsketel of verwarmingstoestel. Stel het apparaat tevens niet bloot aan direct zonlicht, dit kan het stroomverbruik doen toenemen. Extreem lage temperaturen kunnen tevens een storing bij het apparaat veroorzaken. Dit apparaat is niet ontworpen voor gebruik in een garage of buitenshuis. Bekleed het apparaat niet.

+ Tijdens de installatie van het apparaat, laat een vrije ruimte van 40 cm aan weerskanten, 15 cm aan de achterkant en 20 cm boven het apparaat. Dit zorgt voor een goede luchtcirculatie rondom het apparaat en een beter koelproces. De deur kan zowel rechts als links worden geopend, al naargelang de meest geschikte positie.

+ Zorg voor voldoende ruimte aan de voorkant van het apparaat zodat de deur volledig open kan.

Het apparaat gebruiken

Reiniging voor gebruik

+ Maak de binnenkant van het apparaat schoon met behulp van een oplossing verdund met natriumbicarbonaat. Spoel vervolgens af met schoon water en een «uitgewrongen» spons of doek. Was de legplanken en groentebak met lauw zeepwater, droog vervolgens grondig voordat u ze opnieuw in het apparaat plaatst. Maak de buitenkant van het apparaat schoon met een vochtige doek.

+ Voor meer informatie, raadpleeg de sectie “Reiniging”.

Ingebruikname van uw apparaat

Voordat u levensmiddelen in uw apparaat plaatst, steek de stekker in het stopcontact en wacht 24 uur om een goede werking te verzekeren en de juiste temperatuur in de koelkast te verkrijgen. Doe uw apparaat niet te vol.

Voor aansluiting Steek de stekker in een gepast stopcontact.

Voordat u het apparaat op de voeding

OPGELET Na het verplaatsen van het

apparaat, wacht minstens twee uur voordat u de stekker in

het stopcontact steekt. Het koelmiddel heeft enige tijd nodig om te stabiliseren.

Het apparaat gebruiken

Uw apparaat is geleverd met verschillende schappen en legplanken in glas of plastic. De verschillende modellen zorgen voor diverse opstellingen.

UÜ moet altijd een van de glazen Legplanken over de volledige breedte aan de onderkant van de koelkast inschuiven (net boven de groentebak) en deze daar laten.

Om dit te doen, trek de legplank naar voren totdat u deze naar boven of onder kunt draaien en haal vervolgens uit.

De temperatuur regelen

+ De temperatuurregelknop bevindt zich op de rechter wand binnenin de koelkast. “0” stand: apparaat is uitgeschakeld ‘1-2" stand: minst koude temperatuur ‘3-4" stand: normale werking (geschikt voor het merendeel van de situaties] “5-6-7" stand: koudste temperatuur.

+ Hoge omgevingstemperatuur, bijv. tijdens warme zomerdagen. Het kan nodig zijn de thermostaat op een hoger niveau in te stellen (positie ‘5° tot ‘7° indien nodig}; let er steeds op dat ‘OK' zichtbaar is voor de goede bewaring van de voedingsmiddelen en de thermostat indien nodig aan te passen. De positie ‘7° kan ervoor zorgen dat de compressor voortdurend werkt om een lage temperatuur in het toestel te bewaren.

+ Bij de eerste installatie van uw koelkast stelt u de thermostaatknop in ‘4°:

+ Laat uw koelkast volledig afkoelen voordat

ü de Levensmiddelen in het apparaat plaatst. Het is aanbevolen om 24 uur te wachten voordat u de Levensmiddelen plaatst. De thermostaatkn op dient om de temperatuur te regelen. Als de thermostaatknop op de

NL OPGELET Voer de procedure omgekeerd uit om de legplank op een andere hoogte te plaatsen. Om het koel- en vriesvak op de

best mogelijk wijze in te delen naargelang de in te brengen levensmiddelen, is het

mog, om één of meerdere schappen of legplanken te verwijderen.

stand "0" is ingesteld, werkt de koelkast niet.

- Indien OK niet zichtbaar is na 6 uur gebruik, zet u de thermostat een niveau hoger.

- Indien het toestel overvloedig witte kristallen aanmaakt, zet u de thermostat een niveau lager.

De instelling van de thermostaat is afhankelijk van verschillende factoren zoals: - De plaats waar het toestel staat

- De omgevingstemperatuur

- De frequentie van het openen van de deur - De mate waarin het toestel gevuld is

We raden aan de instelling aan te passen om deze factoren te compenseren.

Volgens de instelling van de thermostat en de (hierboven vermelde] factoren die de interne temperatuur van het toestel kunnen verstoren, kan het bovenste compartiment achter de deur en boven de verdamper een intensere koude veroorzaken. U kunt hier ijsblokjes in bakjes maken (niet meegeleverd).

- Bewaar geen gashoudende dranken in dit compartiment.

- Gezondheiïds: compartiment

voedingsmiddelen te bewaren na het verstrijken van de

versheidsdatum, zelfs niet

voor een korte periode.

Het apparaat maakt Llawaai

+ Het is mogelijk dat uw apparaat bepaalde ongewone geluiden maakt. Het merendeel van deze geluiden zijn perfect normaal, maar u moet dit weten!

+ Deze geluiden worden veroorzaakt door het circuleren van het koelmiddel in het koelcireuit. Dit geluid nam toe sinds de introductie van gassen zonder CFK. Dit wijst niet op een defect en heeft geen enkele invloed op de prestaties van uw apparaat. Het betreft de werkende motor van de compressor die koelmiddel door het circuit pompt.

Tips voor het bewaren van levensmiddelen in het apparaat

+ Gekookt vlees/vis moet zich altijd boven de legplank bevinden waar het ongekookt vlees/vis wordt bewaard om overdracht van bacteriën te vermijden. Bewaar het ongekookt vlees/vis in een voldoende grote houder om de sappen op te vangen en dek deze losjes af.

+ Plaats de houder op de onderste legplank.

+ Laat ruimte rond de Levensmiddelen om een goede luchtcirculatie binnenin het apparaat te waarborgen. Zorg dat de onderdelen koud blijven.

Het apparaat gebruiken

+ Om het mengen van geuren of uitdroging te vermijden, verpak of dek de levensmiddelen afzonderlijk af. Het is niet nodig om fruit en groente te verpakken.

+ Laat gekookte levensmiddelen eerst afkoelen voordat u ze in het apparaat plaatst. Dit zorgt ervoor dat de temperatuur in het apparaat constant blijft.

+ Om het ontsnappen van koude Lucht uit het apparaat te beperken, open het apparaat zo weinig mogelijk. We bevelen aan om de deur pas te openen wanneer u op het punt staat om de levensmiddelen in het apparaat te plaatsen of uit te halen.

De deurrichting wijzigen

Benodigd gereedschap: Kruiskopschroevendraaier/ platkopschroevendraaier/ zeskantsleutel

+ Als u de deurrichting wilt wijzigen, bevelen we aan om contact op te nemen met een vakbekwame technicus. Pas de deurrichting van de koelkast alleen aan als u er zeker van bent dat u dit kunt.

+ Zorg dat de stekker uit het stopcontact is gehaald en de koelkast Leeg is.

+ Stel de 2 stelvoetjes op hun hoogste stand in.

+ Om de deur af te halen is het nodig om het apparaat naar achteren te kantelen. Laat het apparaat rusten tegen een stevig oppervlak zodat het apparaat tijdens het wijzigen van de deurrichting niet weg kan schuiven.

+ Bewaar alle afgehaalde onderdelen, deze hebt u nodig bij het terugplaatsen van de

+ Leg het apparaat niet volledig plat, het koelsysteem kan schade oplopen.

Het apparaat gebruiken

NL Verwijder de plastic bekleding van de bovenste deurscharnier.

Draai de 3 schroeven van de onderste steun los. Verwijder het stelvoetje aan de andere kant.

Breng het op een kant aan.

Schuif de koelkastdeur circa 15 cm naar onder, maak vervolgens Los van de pen van het bovenste scharnier en til de deur omhoog om van het apparaat Los te maken.

Draai de 2 schroeven van de bovenste steun los en breng deze op de andere kant aan. Verwijder eerst de plastic kappen aan de andere kant.

Schuif de koelkastdeur om opnieuw aan de bovenste scharnier te bevestigen, zorg dat de deur juist wordt geplaatst. Schroef de onderste scharnier aan de andere kant op zijn plaats vast. Installeer het stelvoetje aan de andere kant. Plaats de plastic bekleding terug totdat deze in de juiste positie van de deurscharnier klikt.

Zorg dat de deur zowel verticaal als horizontaal is uitgelijnd en de pakking aan alle kanten volledig dicht voordat u de onderste scharnier vastzet. Stel de stelvoetjes opnieuw juist af.

Nodige ruimte voor de deur: De koelkastdeur moet volledig open kunnen, zoals afgebeeld (L87 x D105 x H 107 mm).

Het apparaat waterpas zetten: Om het apparaat waterpas te zetten, stel de twee stelvoetjes aan de voorkant van het apparaat juist af. Als het apparaat niet waterpas staat, is het mogelijk dat de deur en de magnetische deurpakking niet volledig uitgelijnd zijn.

Het apparaat gebruiken

Tips voor besparing op energie

+ Open de deur niet te vaak, in het bijzonder bij vochtig en warm weer. Doe de deur zo snel mogelijk dicht.

+ Controleer regelmatig of er voldoende ventilatie rondom het apparaat is (gepaste luchtcirculatie achter het apparaat].

+ Bij normale temperaturen dient u de thermostaat tussen ‘Min’ en Med'inte stellen.

+ Laat verse levensmiddelen eerst op kamertemperatuur komen voordat u ze in het apparaat plaatst.

+ Als het apparaat met een externe condensator is uitgerust, maak de achterwand regelmatig schoon om ophoping van stof en vuil te vermijden.

+ Houd altijd rekening met de instructies die in de sectie "Tips voor een juiste plaatsing en besparing op energie” zijn vermeld. Zo niet kan dit Leiden tot een hoger stroomverbruik.

+ Installeer het apparaat in het koelste deel van de kamer, uit de buurt van apparaten die warmte produceren, verwarmingsleidingen en direct zonlicht.

+ Laat warme levensmiddelen eerst tot kamertemperatuur afkoelen voordat u ze in de koelkast plaatst. Een overbelasting van het apparaat zorgt ervoor dat de compressor langer moet werken.

+ Verpak de Levensmiddelen zorgvuldig en veeg de houders af voordat u ze in het apparaat plaatst. Dit zorgt voor een beperktere ijsvorming binnenin het apparaat.

+ Bedek de groentebak niet met aluminiumfolie, waspapier of keukenpapier. Isolatiemiddelen belemmeren de circulatie van koude Lucht wat tot mindere prestaties van het apparaat leidt.

+ Orden en label de levensmiddelen om het openen van de deur en het langdurig zoeken naar levensmiddelen te beperken. Haal alle levensmiddelen die u nodig hebt in één keer uit en doe de deur zo snel mogelijk dicht.

Reiniging en onderhoud

Het ontdooien gebeurt automatisch.

© Het ontdooien gebeurt automatisch.

Er kan ijsvorming ontstaan aan de binnenzijde van het toestel.

Water afkomstig van het ontdooien wordt via de afvoeropening naar de opvangbak boven de compressor gevoerd, waar het verdampt.

Controleer de afvoeropening regelmatig en maak deze regelmatig schoon zodat het water uit het compartiment kan.

NL D Reiniging en onderhoud

De binnen- en buitenkant van het apparaat reinigen

e Verwijder alle schappen, legplanken en de groentebak. Voordat u de groentebak uithaalt, verwijder eerst de onderste legplank.

+ Veeg de binnenkant van het apparaat schoon met behulp van een verdunde natriumbi- carbonaatoplossing en spoel vervolgens met lauw wa- ter en een «uitgewrongen» spons of doek.

+ Droog het apparaat volledig voordat u de deurschappen, legplanken en groentebak terug plaatst.

-Reinig de buitenkant van het apparaat met een vochtige doek, veeg vervolgens schoon met een standaard reinigingsmiddel. Zorg dat de deur dicht is om te vermijden dat het reinigingsmiddel in

Reiniging en onderho D

de magnetische deurpakking of het apparaat terechtkomt.

+ Het rooster van de condensator en de aangrenzende delen aan de achterkant kunnen met behulp van een stofzuiger {borstel met zachte haren) worden schoongemaakt.

+ Condensatievorming op de buitenkant van het apparaat is mogelijk. Dit fenomeen kan optreden door een wijziging in de omgevingstemperatuur. Veeg het vocht weg. Als het probleem zich opnieuw voordoet, neem contact op met een vakbekwame technicus.

+ Wees voorzichtig wanneer u het apparaat hanteert/ verplaatst.

Houd het apparaat tijdens het verplaatsen aan de zij- of onderkant vast. Til het apparaat nooit op door de randen van het bovenste oppervlak vast te houden.

Dit apparaat dient door een vakbekwame technicus en alleen met gebruik van originele reserveonderdelen gerepareerd te worden. Probeernooitomhetapparaat zelf te repareren. Reparaties die door onervaren personen worden uitgevoerd kunnen letsel of een ernstig defect teweegbrengen. Neem contact op met een vakbekwame technicus.

Uitschakeling gedurende een lange periode

Als u het apparaat gedurende een lange periode niet zult gebruiken, trek de stekker uit het stopcontact, haal alle levensmiddelen uit het apparaat en reinig het apparaat. Laat de deur vervolgens open om onaangename geuren te voorkomen.

D Reiniging en onderhoud

Advies in geval van oververhitting

+ De behuizing van de koelkast kan tijdens de werking, in het bijzonder tijdens de zomer, warmte afgeven. Dit is een normaal fenomeen te wijten aan straling van de condensator.

+ Condensatie: Condensatie op de buitenkant en de deurpakking van de koelkast kan zich voordoen als de vochtigheidsgraad in de ruimte hoog is. Dit is een normaal fenomeen. Veeg eventuele condensatie weg met behulp van een droge doek.

+ Gegons: De compressor

gonst tijdens de werking, vooralbijin-enuitschakeling.

NL Reiniging en onderho

De volgende problemen kunnen op eenvoudige wijze door de gebruiker worden opgelost. Neem contact op met het servicecentrum in geval u het probleem niet zelf kunt oplossen.

PROBLEEM OORZAK/OPLOSSING Controleer of de stekker in een juist werkend stopcontact is gestoken.

Het apparaat | Laagspanning.

werkt niet. Elektrisch defect of ontkoppeld voedingscircuit. Verpak levensmiddelen met een sterke geur hermetisch. RELERIONE Controleer of de levensmiddelen niet bedorven zijn. Reinig de binnenkant van de koelkast. Het is normaal dat de koelkast tijdens de zomer langer werkt aangezien de omgevingstemperatuur hoger is. Langdurige Plaats niet te veel levensmiddelen in één keer in de koelkast. werking van de . . compressor. Plaats geen warme levensmiddelen in de koelkast, laat ze eerst

afkoelen. De deur wordt vaak geopend.

De koelkastdeur zit klem door levensmiddelen. De koelkastdeur kan niet goed Te veel levensmiddelen in de koelkast. worden gesloten.

De koelkast staat scheef.

Controleer of de levensmiddelen vlak in het apparaat zijn geplaatst

De koelkast maakt en of de koelkast stabiel staat.

lawaai. . uns Controleer of de onderdelen in de koelkast juist zijn geplaatst.

Reiniging en onderhoud

Verpakking en milieu

Afdanken van de verpakkingsmaterialen

De verpakkingsmaterialen beschermen uw toestel tegen mogelijke beschadiging tijdens het transport.

Deze materialen zijn milieuvriendelijk want ze kunnen gerecycleerd worden. Door materialen te recycleren kan op grondstoffen bespaard worden en wordt er minder afval geproduceerd.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL Dit toestel is voorzien van het AEFA-symbool, wat betekent dat het niet bij het huishoudelijke afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te BE norden. Wanneer u versleten huishoudtoestellen recycleert, Levert u een aanzienlijke bijdrage tot de bescherming van ons milieu

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven wordt door het symbool X op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor andere toepassingen, conform de richtlijn

Bewaar uw oude toestellen steeds op een veilige plaats buiten uw huis waar kinderen er niet bijkunnen.
