GEBRUIKSAANWIJZING TT 93 A+ W625C HIGH ONE

ntation du ticket de caisse.

GARANTIEVOORWAARDEN Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aanl

voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of hade door slechte installatie, onjuist gebruik of abnormale slijtage van het product

worden niet gedekt door deze garantie

*op vertoon van kassabon.

CONDICIONES DE GARANTIA EL rantia de este producto tiene una duracién de 2 años a partir de La fec

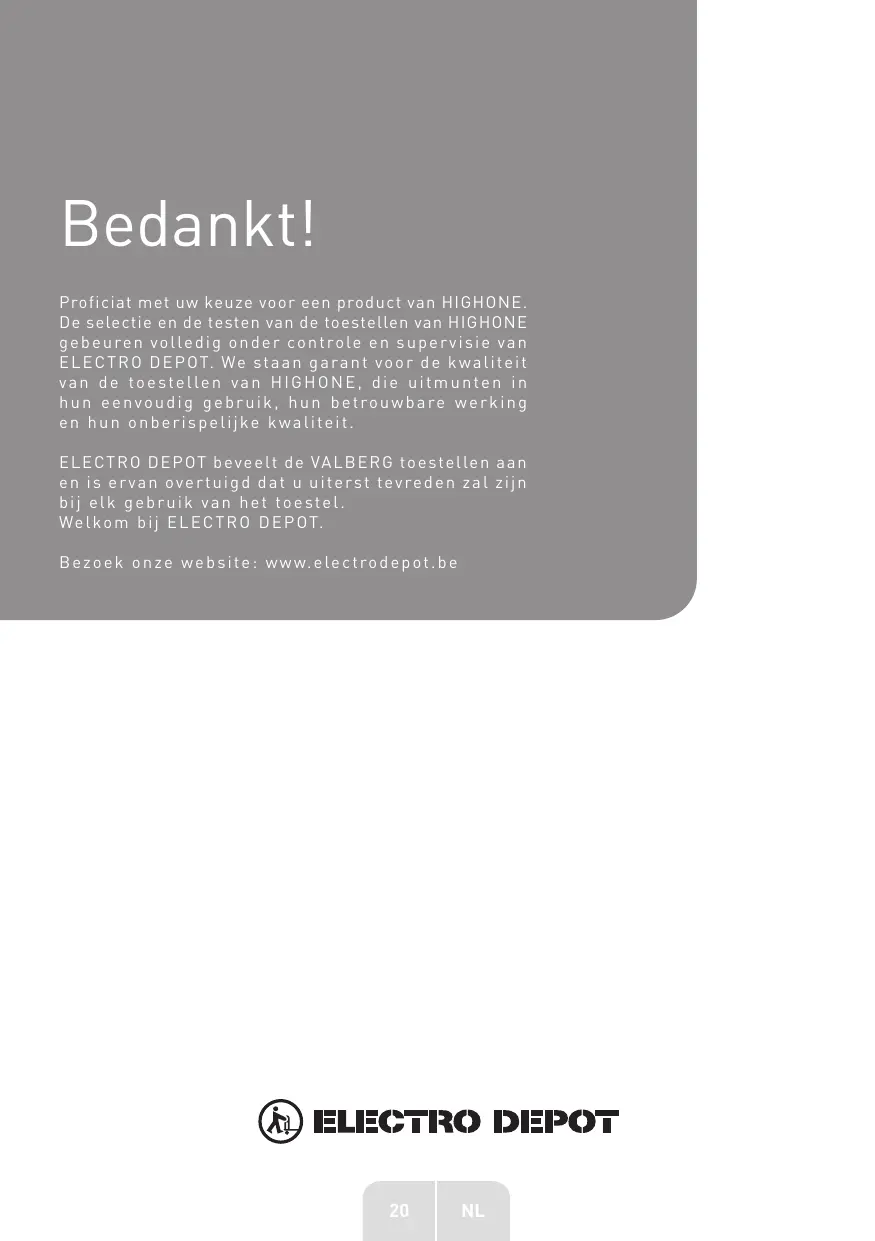

at met uw keuze voor een product van HIGHONE

lectie en de testen van de toestellen van HIGHONE gebeuren volledig onder cont ELECTRO DEPOT. We staan garant van de toestellen van HIGHONE, die uitmunten in udig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zal zijn bij elk gebruik van het toestel

Welkom bij ELECTRO DEPO Bezoek onze website: www.el

TRO DEPOT Inhoudstafel

Technische kenmerken

Gebruiks- en omgevingstemperatuur Instellen van de thermostaat

Omschrijving van het toestel Installatie

Tips voor besparing op energie

Reiniging en onderhoud Probleemoplossing

A Overzicht van het toestel

Conform Europese Verordening 1060/2010 en de van kracht zinde geharmoniseerde normen.

Referentie van het model

Categorie van het model voor huishoudelijk gebruik. Energie-efficiëéntieklasse van het model

Energieverbruik in kWh per jaar, berekend op basis van het resultaat dat verkregen werd voor 24 uur in genormaliseerde testomstandigheden.

Het werkelijke energieverbruik is afhankelijk van de installatie- en gebruiksomstandigheden van het toestel.

Nuttig volume van de compartimenten om verse voedingsmiddelen op te bergen (0 tot +8°C]

Nuttig volume van de compartimenten voor uiterst bederfbare voedingsmiddelen (-2 tot 43°C]

Nuttig volume van de compartimenten zonder ster / ijs maken (< 0°)

Totaal nuttig opbergvolume in Liter

Is het totaal nuttig opbergvolume rijmvrij?

Dit toestel is bestemd om gebruikt te worden bij een omgevingstemperatuur tussen

Emissie van geluid in de Lucht in dB[A] re 1 pW Kan dit toestel ingebouwd worden?

PRC A Overzicht van het toestel

Technische kenmerken

U vindt de technische informatie op het typeplaatje op de achterkant van het toestel. Gelieve nooit het typeplaatje te verwijderen.

Toegewezen voeding [Spanning in V, aard van de stroom &

frequentie in Hz) PROD Beschermingsklasse elektriciteit Klasse | Toegewezen stroom in A 0,5 Totaal toegewezen vermogen in W / Ontdooivermogen in W (indien voorzien van dit systeem) Nihil Aantal en type verlichting 1xE14 Wit Verlichtingsvermogen in W per verlichting / in totaal 15/15 Verlichting die door de gebruiker vervangen kan worden Ja Soort koude Statisch Automatische Handmatig

Gebruiks- en omgevingstemperatuur

We raden aan om de klassieke klimaatklassen die aangeduid worden op de productfiche en op het typeplaatje te respecteren, hierdoor kunt u nagaan binnen welk omgevingstempera- tuurbereik het toestel kan worden gebruikt:

- SN: Tussen 10 en 32°C

= N: Tussen 16 en 32°C = ST: Tussen 16 en 38°C

= T: Tussen 16 en 43°C Een toestel met multiklassen kan de laagste en hoogste temperatuur van alle gedekte klassen bereiken.

Het gebruik van het toestel buiten dit omgevingstemperatuurbereik tast de prestaties en de levensduur van het toestel aan

A Overzicht van het toestel

Instellen van de thermostaat

Voor een optimaal gebruik en om energie te besparen, raden we aan de thermostaat van het toestel te regelen volgens de omgevingstemperatuur waarin het toestel gebruikt wordt onder voorbehoud dat de klimaatklasseln] wordt [worden] nageleefd.

Omgevingstemperatuur T°C (+ 1°C] Thermostaat Laag < 17°C 1,5 / 6 ltussen 1 et 2] Ideaal 17-27°C 3/6

Hoog > 27° C 4,5 / 6 ltussen 4 et 5)

De graden van de omgevingstemperatuur T° C worden ter informatie gegeven. De plaatsing in de ruimte, de frequentie van het openen van de deur{en] of de mate waarin het toestel met voedingsmiddelen is gevuld, kunnen de voormelde posities beïnvloeden.

De positie van de thermostat dient aangepast te kunnen worden om deze factoren te compenseren.

Voorbeelden van de ruimte waarin het toestel wordt gebruikt:

- Ruimte die niet verwarmd wordt in de winter, zoals een garage in een koude streek: Lage omgevingstemperatuur

- Leefruimte die normaal verwarmd wordt, zoals een keuken: Ideale omgevingstemperatuur - Ruimte zonder airco in de zomer in een warme streek: Hoge omgevingstemperatuur.

Gebruik van het toestel

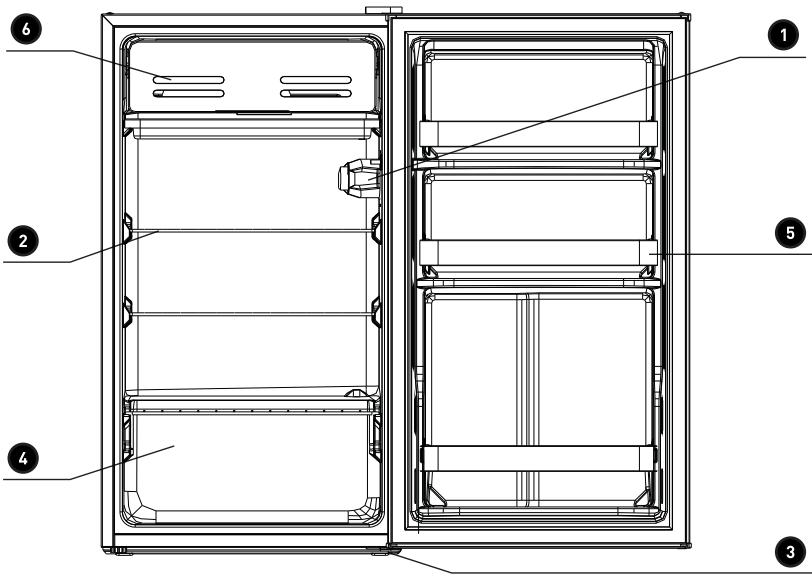

Omschrijving van het toestel

Oo Thermostaat (4) Groentebak @ rerjes @ rankdeur (3) Nivelleringspoot 6 Deur van het bovenste compartiment

Alle afbeeldingen die in deze gebruiksaanwijzing zijn weergegeven zijn louter indicatief. Bekijk uw apparaat voor de juiste informatie.

Gebruik van het toestel

OPGELET: Minstens twee personen zijn nodig om het apparaat te verplaatsen. Het

negeren van deze instructie kan Letsel aan de rug of andere lichaamsdelen veroorzaken.

- Tijdens het kiezen van een geschikt plaats voor uw apparaat, zoek naar een vlakke en stabiele vloer en een ruimte met een goede ventilatie. Installeer uw apparaat niet in de buurt van een warmtebron, zoals een fornuis, verwarmingsketel of verwarmingstoestel. Stel het apparaat tevens niet bloot aan direct zonlicht, dit kan het stroomverbruik doen toenemen. Extreem lage temperaturen kunnen tevens een storing bij het apparaat veroorzaken. Dit apparaat is niet ontworpen voor gebruik in een garage of buitenshuis. Bekleed het apparaat niet.

- Tijdens de installatie van het apparaat, laat een vrije ruimte van 40 cm aan weerskanten, 15 cm aan de achterkant en 20 cm boven het apparaat. Dit zorgt voor een goede luchtcirculatie rondom het apparaat en een beter koelproces. De deur kan zowel rechts als links worden geopend, al naargelang de meest geschikte positie.

+ Zorg voor voldoende ruimte aan de voorkant van het apparaat zodat de deur volledig open kan.

Reiniging voor gebruik

+ Maak de binnenkant van het apparaat schoon met behulp van een oplossing verdund met

natriumbicarbonaat. Spoel vervolgens af met schoon water en een «uitgewrongen» spons of doek. Was de legplanken en groentebak met lauw zeepwater, droog vervolgens grondig voordat u ze opnieuw in het apparaat plaatst. Maak de buitenkant van het apparaat schoon met een vochtige doek.

+ Voor meer informatie, raadpleeg de sectie “Reiniging”.

Gebruik van het toestel

WAARSCHUWING: Voor de ingebruikname van het toestel

+ Als het toestel in verticale positie werd getransporteerd, gelieve 8 uur te wachten voordat u de stekker in het stopcontact steekt.

+ Als het toestel in horizontale positie werd getransporteerd, gelieve 24 uur te wachten voordat u de stekker in het stopcontact steekt.

+ In elk geval dient u, om gezondheidsrisico's te voorkomen, 4 uur te wachten voordat u voedingswaren in de koelkast gaat bewaren, zodat het toestel eerst kan koelen.

Uw apparaat is geleverd met verschillende schappen en legplanken in glas of plastic. De verschillende modellen zorgen voor diverse opstellingen. U moet altijd een van de glazen Legplanken over de volledige breedte aan de onderkant van de koelkast inschuiven (net boven de groentebak] en deze daar Laten. Om dit te doen, trek de legplank naar voren totdat u deze naar boven of onder kunt draaien en haal vervolgens uit.

: Voer de procedure omgekeerd uit om de legplank op een andere hoogte te OPGELET: Voer d d keerd de Legplank dere h plaatsen. Om het koel- en vriesvak op de best mogelik wijze in te delen naargelang de in

te brengen levensmiddelen, is het mogelijk om één of meerdere schappen of legplanken te

Gebruik van het toestel

Thermostaat De temperatuurregeling zit op de rechtse wand aan de binnenzijde van het toestel.

OFF: Toestel uitgeschakeld MIN: Minimum

MED: Medium (Matig) MAX: Maximum

+ Omgevingstemperaturen voor gebruik volgens klimaatklassen We raden aan de klimaatklassen die aangeduid worden op het kenplaatje van het toestel te volgen. Zo kunt u nagaan in binnen welk bereik van omgevingstemperatuur het toestel kan worden gebruikt.

SN: Tussen 10 en 32 °C N: Tussen 16 en 32 °C ST: Tussen 16 en 38 °C T: Tussen 16 en 43 °C Een toestel met multiklassen kan de Laagste en hoogste temperatuur van alle gedekte klassen bereiken.

Voorbeeld: SN / N / ST: Gebruik mogelik tussen 10 en 32 °C Het gebruik van het toestel buiten dit omgevingstemperatuurbereik tast de prestaties en de levensduur van het toestel aan.

+ Regeling van de thermostaat en pastille OK Voor een optimal gebruik en energiebesparing, raden we aan de thermostaat van het toestel te regelen volgens de omgevingstemperatuur waarin het toestel gebruikt wordt onder voorbehoud van het naleven van de klimaatklasse(n].

De regeling van de thermostaat is bovendien afhankelijk van meerdere factoren, waaronder de plaats waar het toestel staat, hoe vaak de deur wordt geopend en hoe vol het toestel geladen is. Deze regeling diet te worden aangepast om deze factoren te compenseren.

Gebruik van het toestel

Belangrijk: Het is noodzakelijk om te verzekeren dat de pastille OK die zich op één van de wanden bevindt minimum 6 uur na het regelen van de thermostaat goed zichtbaar is.

Zet de thermostaat iets hoger wanneer deze niet zichtbaar is.

Deze pastille wordt in de koude zone van het toestel geplaatst. Deze opslagzone beschikt over een gemiddelde temperatuur die Lager of gelijk is aan +4°C wanneer OK zichtbaar is.

Omgevingstemperaturen van de ruimte + Tussen twintig en dertig graden, ideale temperatuur MED -1 STREEPJE Voorbeelden: verwarmde leefruimte zoals een keuken.…..

+ Minder dan twintig graden, lage temperatuur: MIN +1 STREEPJE Voorbeelden: niet verwarmde ruimte zoals een garage.

NOTITIES: Niet gebruiken onder de minimumtemperatuur van de klimaatklasse

+ Meer dan dertig graden, hoge temperatuur: MED Voorbeelden: Ruimte zonder airco in de zomer...

NOTITIES: Niet gebruiken boven de minimumtemperatuur van de klimaatklasse

OPGELET: + Bewaar geen gashoudende dranken in dit compartiment. + Gezondheidsrisico: Dit compartiment is geen diepvriezer en laat niet toe voedingsmiddelen

te bewaren na het verstriken van de versheidsdatum, zelfs niet voor een korte periode.

Gebruik van het toestel

Het apparaat maakt lawaai + Het is mogelijk dat uw apparaat bepaalde ongewone geluiden maakt. Het merendeel van deze geluiden zijn perfect normaal, maar u moet dit weten!

+ Deze geluiden worden veroorzaakt door het circuleren van het koelmiddel in het koelcircuit. Dit geluid nam toe sinds de introductie van gassen zonder CFK. Dit wijst niet op een defect en heeft geen enkele invloed op de prestaties van uw apparaat. Het betreft de werkende motor van de compressor die koelmiddel door het circuit pompt.

Tips voor het bewaren van levensmiddelen in het apparaat

+ Gekookt vlees/vis moet zich altijd boven de legplank bevinden waar het ongekookt vlees/vis wordt bewaard om overdracht van bacteriën te vermijden. Bewaar het ongekookt vlees/vis in een voldoende grote houder om de sappen op te vangen en dek deze losjes af.

+ Plaats de houder op de onderste legplank.

+ Laat ruimte rond de Levensmiddelen om een goede luchtcirculatie binnenin het apparaat te waarborgen. Zorg dat de onderdelen koud blijven.

+ Om het mengen van geuren of uitdroging te vermijden, verpak of dek de levensmiddelen afzonderlijk af. Het is niet nodig om fruit en groente te verpakken.

+ Laat gekookte levensmiddelen eerst afkoelen voordat u ze in het apparaat plaatst. Dit zorgt ervoor dat de temperatuur in het apparaat constant blijft.

+ Om het ontsnappen van koude lucht uit het apparaat te beperken, open het apparaat zo weinig mogelijk. We bevelen aan om de deur pas te openen wanneer u op het punt staat om de levensmiddelen in het apparaat te plaatsen of uit te halen.

De deurrichting wijzigen Benodigd gereedschap: Kruiskopschroevendraaier/ platkopschroevendraaier/ zeskantsleutel

+ Als u de deurrichting wilt wijzigen, bevelen we aan om contact op te nemen met een vakbekwame technicus. Pas de deurrichting van de koelkast alleen aan als u er zeker van

bent dat u dit kunt.

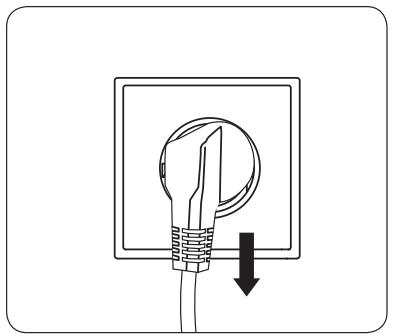

+ Zorg dat de stekker uit het stopcontact is gehaald en de koelkast Leeg is.

Gebruik van het toestel

+ Stel de 2 stelvoetjes op hun hoogste stand in.

+ Om de deur af te halen is het nodig om het apparaat naar achteren te kantelen. Laat het apparaat rusten tegen een stevig oppervlak zodat het apparaat tijdens het wijzigen van de deurrichting niet weg kan schuiven.

+ Bewaar alle afgehaalde onderdelen, deze hebt u nodig bij het terugplaatsen van de deur.

+ Leg het apparaat niet volledig plat, het koelsysteem kan schade oplopen.

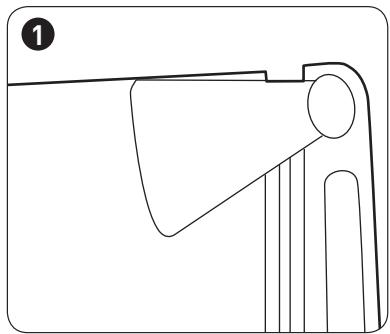

Verwijder de plastic bekleding van de bovenste deurscharnier.

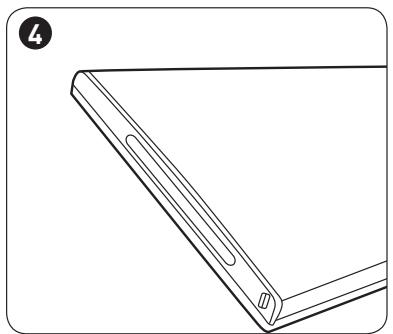

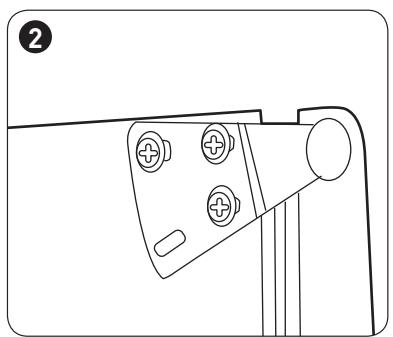

Draai de 3 schroeven van de onderste steun los. Verwijder het stelvoetje aan de andere kant.

Breng het op een kant aan.

Schuif de koelkastdeur circa 15 cm naar onder, maak vervolgens Los van de pen van het bovenste scharnier en til de deur omhoog om van het apparaat Los te maken.

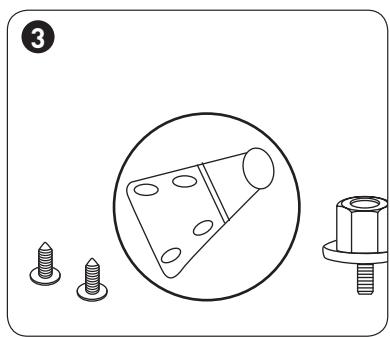

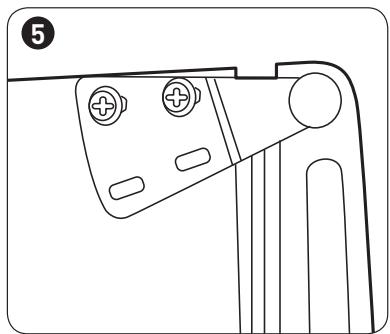

Draai de 2 schroeven van de bovenste steun los en breng deze op de andere kant aan. Verwijder eerst de plastic kappen aan de andere kant.

Schuif de koelkastdeur om opnieuw aan de bovenste scharnier te bevestigen, zorg dat de deur juist wordt geplaatst. Schroef de onderste scharnier aan de andere kant op zijn plaats vast. Installeer het stelvoetje aan de andere kant. Plaats de plastic bekleding terug totdat deze in de juiste positie van de deurscharnier klikt.

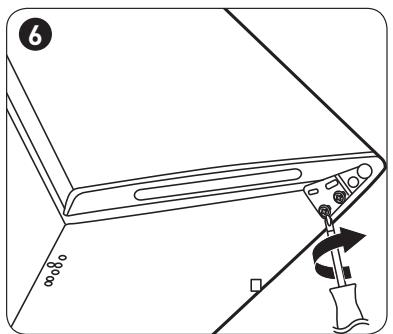

Zorg dat de deur zowel verticaal als horizontaal is uitgelijnd en de pakking aan alle

[7] kanten volledig dicht voordat u de onderste scharnier vastzet. Stel de stelvoetjes opnieuw juist af.

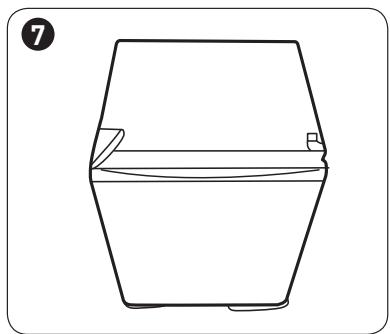

o Nodige ruimte voor de deur: De koelkastdeur moet volledig open kunnen, zoals afgebeeld (L87 x D105 x H 107 mm). Het apparaat waterpas zetten: Om het apparaat waterpas te zetten, stel de

Co) twee stelvoetjes aan de voorkant van het apparaat juist af. Als het apparaat niet waterpas staat, is het mogelijk dat de deur en de magnetische deurpakking niet volledig uitgelijnd zijn.

Gebruik van het toestel

Tips voor besparing op energie

+ Open de deur niet te vaak, in het bijzonder bij vochtig en warm weer. Doe de deur zo snel mogelijk dicht.

+ Controleer regelmatig of er voldoende ventilatie rondom het apparaat is (gepaste luchtcireulatie achter het apparaat).

+ Bij normale temperaturen dient u de thermostaat tussen ‘Min’ en ‘Med’ in te stellen.

+ Laat verse levensmiddelen eerst op kamertemperatuur komen voordat u ze in het apparaat plaatst.

+ Als het apparaat met een externe condensator is uitgerust, maak de achterwand regelmatig schoon om ophoping van stof en vuil te vermijden.

+ Houd altijd rekening met de instructies die in de sectie ‘Tips voor een juiste plaatsing en besparing op energie” zijn vermeld. Zo niet kan dit Leiden tot een hoger stroomverbruik.

+ Installeer het apparaat in het koelste deel van de kamer, uit de buurt van apparaten die warmte produceren, verwarmingsleidingen en direct zonlicht.

+ Laat warme levensmiddelen eerst tot kamertemperatuur afkoelen voordat u ze in de koelkast plaatst. Een overbelasting van het apparaat zorgt ervoor dat de compressor langer moet werken.

+ Verpak de levensmiddelen zorgvuldig en veeg de houders af voordat u ze in het apparaat plaatst. Dit zorgt voor een beperktere ijsvorming binnenin het apparaat.

+ Bedek de groentebak niet met aluminiumfolie, waspapier of keukenpapier. Isolatiemiddelen belemmeren de circulatie van koude lucht wat tot mindere prestaties van het apparaat leidt.

+ Orden en label de levensmiddelen om het openen van de deur en het langdurig zoeken naar levensmiddelen te beperken. Haal alle levensmiddelen die u nodig hebt in één keer uit en doe de deur zo snel mogelijk dicht.

Praktische informatie

Reiniging en onderhoud

Het ontdooien gebeurt automatisch. ® + Het ontdooien gebeurt automatisch.

+ Er kan ijsvorming ontstaan aan de binnenzijde van het toestel.

+ Water afkomstig van het ontdooien wordt via de afvoeropening naar de opvangbak boven de compressor gevoerd, waar het verdampt

+ Controleer de afvoeropening regelmatig en maak deze regelmatig schoon zodat het water uit het compartiment kan.

De binnen- en buitenkant van het apparaat reinigen

+ Verwijder alle schappen, legplanken en de groentebak. Voordat u de groentebak uithaalt, verwijder eerst de onderste legplank.

+ Veeg de binnenkant van het apparaat schoon met behulp van een verdunde natriumbicarbonaatoplossing en spoel vervolgens met lauw water en een «uitgewrongen» spons of doek.

+ Droog het apparaat volledig voordat u de deurschappen, legplanken en groentebak terug plaatst.

+ Reinig de buitenkant van het apparaat met een vochtige doek, veeg vervolgens schoon met een standaard reinigingsmiddel. Zorg dat de deur dicht is om te vermijden

Praktische informatie

dat het reinigingsmiddel in de magnetische deurpakking of het apparaat terechtkomit.

+ Het rooster van de condensator en de aangrenzende delen aan de achterkant kunnen met behulp van een stofzuiger {borstel met zachte haren] worden schoongemaakt.

+ Condensatievorming op de buitenkant van het apparaat is mogelijk. Dit fenomeen kan optreden door een wijziging in de omgevingstemperatuur. Veeg het vocht weg. Als het probleem zich opnieuw voordoet, neem contact op met een vakbekwame technicus.

+ Wees voorzichtig wanneer u het apparaat hanteert/ verplaatst.

° Houd het apparaat tijdens het verplaatsen aan de zij- of onderkant vast. Til het apparaat nooit op door de randen van het bovenste oppervlak vast te houden.

Dit apparaat dient door een vakbekwame technicus en alleen met gebruik van originele reserveonderdelen gerepareerd te worden. Probeer nooit om het apparaat zelf te repareren. Reparaties die door onervaren personen worden uitgevoerd kunnen letsel of een ernstig defect teweegbrengen. Neem contact op met een vakbekwame technicus.

Praktische informatie

Uitschakeling gedurende een lange periode

Als u het apparaat gedurende een lange periode niet zult gebruiken, trek de stekker uit het stopcontact, haal alle levensmiddelen uit het apparaat en reinig het apparaat. Laat de deur vervolgens open om onaangename geuren te voorkomen

Advies in geval van oververhitting

+ De behuizing van de koelkast kan tijdens de werking, in het bijzonder tijdens de zomer, warmte afgeven. Dit is een normaal fenomeen te wijten aan straling van de condensator.

° Condensatie: Condensatie op de buitenkant en de deurpakking van de koelkast kan zich voordoen als de vochtigheidsgraad in de ruimte hoog is. Dit is een normaal fenomeen. Veeg eventuele condensatie weg met behulp van een droge doek.

+ Gegons: De compressor gonst tijdens de werking, vooral bij in- en uitschakeling.

C Praktische informatie

De volgende problemen kunnen op eenvoudige wijze door de gebruiker worden opgelost. Neem contact op met het servicecentrum in geval u het probleem niet zelf kunt oplossen.

PROBLEEM Het apparaat werkt niet.

Langdurige werking van de compressor.

De koelkastdeur kan niet goed worden gesloten.

De koelkast maakt overmatig veel lawaai.

+ Controleer of de stekker in een juist werkend stopcontact is gestoken.

+ Elektrisch defect of ontkoppeld voedingscircuit.

+ Verpak levensmiddelen met een sterke geur hermetisch. + Controleer of de levensmiddelen niet bedorven zijn.

+ Reinig de binnenkant van de koelkast.

+ Het is normaal dat de koelkast tijdens de zomer langer werkt aangezien de omgevingstemperatuur hoger is.

+ Plaats niet te veel levensmiddelen in één keer in de koelkast.

+ Plaats geen warme levensmiddelen in de koelkast, Laat ze eerst afkoelen.

+ De deur wordt vaak geopend. + De koelkastdeur zit klem door levensmiddelen. + Te veel levensmiddelen in de koelkast.

+ De koelkast staat scheef.

+ Controleer of de Levensmiddelen vlak in het apparaat zijn geplaatst en of de koelkast stabiel staat.

+ Controleer of de onderdelen in de koelkast juist zijn geplaatst.

Praktische informatie
