MODE D'EMPLOI 4D 468 A+ DX625C VALBERG

ntation du ticket de caisse.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr www.electrodepot.be

Volume utile total de stockage en Litres des compartiments de réfrigération

Le volume utile total de stockage des compartiments de réfrigération est-il sans givre ?

Volume utile des compartiments une étoile (<-6°C]

Volume utile des compartiments deux étoiles (<-12°C)

Autonomie en heures (Durée de montée en température] Pouvoir de congélation en Kg/24 h (Capacité de congélation] Classe climatique

Cet appareil est conçu pour être utilisé à une température ambiante comprise entre

Type de froid des compartiments de réfrigération Ventilé

Mode de dégivrage des compartiments de réfrigération Automatique Type de froid des compartiments de congélation Ventilé Mode de dégivrage des compartiments de congélation Automatique

Type de réfrigérateur-congélateur {l : Un thermostat / Il : Deux

Pour un usage optimal et des économies d'énergie, il est recommandé de régler Les] thermostat(s) de l'appareil selon La température ambiante de la pièce d'utilisation ci-dessous et sous réserve du respect de la classe climatique.

Température ambiante

Exemples de pièce d'utilisation :

- Pièce non chauffée en hiver comme un garage dans une région froide : Température ambiante basse.

- Pièce à vivre normalement chauffée comme une cuisine : Température ambiante idéale.

- Pièce non climatisée en été dans une région chaude : Température ambiante élevée.

portes et du corps du réfrigérateur.

+ Conservez l'appareil à l'abri de L dans un endroit humide ou à proxi

La diminution de l'effet isolant.

+ Le réfrigérateur doit être positi

a chaleur et de la lumière directe du soleil. Ne Le placez pas imité d'un point d'eau pour éviter La formation de rouille ou

onné dans un endroit bien ventilé, en intérieur. La surface

sur Laquelle il est installé doit être plane et solide [s'il n'est pas stable, tournez Les pieds de

réglage vers la gauche ou la droite pour Le mettre à niveau).

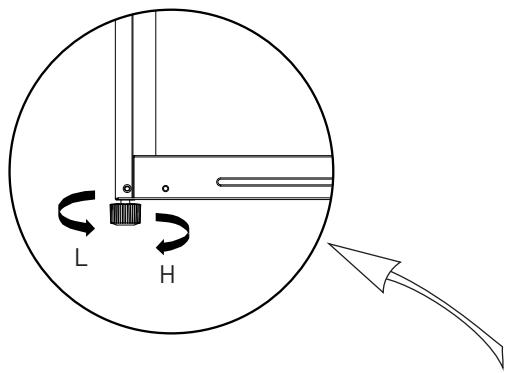

Pieds de mise à niveau

+ Schéma des pieds de mise à niveau

{Le schéma ci-dessus est fourni à titre indicatif uniquement. La configuration réelle dépend du produit concerné ou des indications fournies par Le distributeur.)

+ Procédure de réglage :

1. Tournez les pieds dans Le sens des aiguilles d'une montre pour rehausser l'appareil. 2. Tournez les pieds dans Le sens inverse des aiguilles d'une montre pour abaisser l'appareil.

Utilisation de l'appareil

3. Réglez le pied droit et Le pied gauche en suivant La procédure ci-dessus, jusqu'à ce que l'appareil soit de niveau.

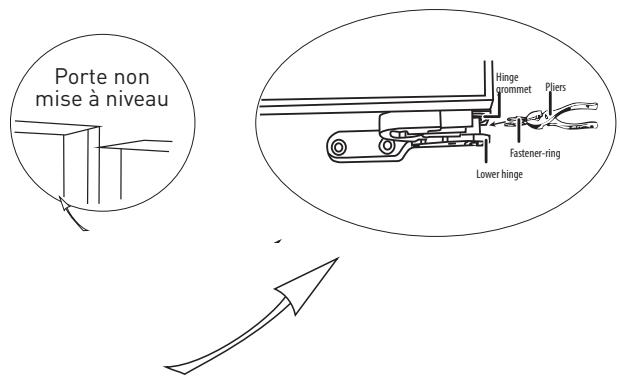

Mise à niveau de La porte

+ Schéma de mise à niveau de La porte

Liste des outils à fournir par l'utilisateur

Toute opération d'entretien ou de remplacement de l'éclairage LED doit être effectuée par le fabricant, l'un de ses techniciens ou une personne de qualification similaire.

Avant La première utilisation

+ Avant Le démarrage initial de l'appareil, conservez-le immobile pendant deux heures avant de Le brancher à l'alimentation électrique.

Utilisation de l'appareil

+ Avant de placer des aliments frais ou surgelés dans l'appareil, il convient de Le Laisser fonctionner pendant 2 à 3 heures, ou plus de 4 heures en été, lorsque la température ambiante est élevée.

+ Prévoyez suffisamment d'espace pour permettre une ouverture aisée des portes et des bacs, tel que préconisé par Le distributeur.

+ Laissez Les aliments chauds refroidir à température ambiante avant de Les ranger dans l'apparei

Si vous surchargez l'appareil, le compresseur devra fonctionner plus longtemps.

Si Les aliments sont congelés trop lentement, cela peut nuire à leur qualité ou ils risquent de pourrir.

- Assurez-vous d'emballer les aliments correctement, et essuyez Les récipients de manière à ce qu'ils soient parfaitement secs avant de Les placer dans l'appareil. Ceci permet de limiter

La formation de givre à l'intérieur de l'appareil.

Utilisation de l'appareil

+ Les bacs de rangement de l'appareil ne doivent pas être recouverts de papier aluminium, de papier sulfurisé, ni d'essuie-tout. De tels revêtements entravent la circulation de l'air froid, ce qui diminue l'efficacité de l'appareil.

+ Organisez et étiquetez Les aliments, afin de limiter Les ouvertures de porte et les recherches prolongées. Essayez de sortir en une seule fois Les aliments dont vous avez besoin et refermez la porte dès que possible.

Structure et fonctions

(Compartiment de réfrigération]

- ILest recommandé d'emballer Les aliments de manière hermétique avant de Les ranger dans Le réfrigérateur.

Utilisation de l'appareil

- Les clayettes en verre peuvent être disposées plus haut ou plus bas pour faciliter l'utilisation de l'appareil et disposer d'un espace de rangement suffisant.

+ Compartiment de congélation

- Le compartiment de congélation à basse température permet de conserver les aliments frais pendant longtemps. Il est principalement utilisé pour conserver des produits surgelés et pour fabriquer des glaçons.

- Le compartiment de congélation convient pour la conservation de viande, de poisson, de boulettes de riz et d'autres aliments qui ne sont pas destinés à être consommés à court terme.

- ILest préférable de découper la viande en petits morceaux pour faciliter son utilisation ultérieure. Veuillez noter que Les aliments doivent être consommés avant La fin de leur durée limite de conservation.

REMARQUE : Si vous placez une quantité trop importante d'aliments dans Le réfrigérateur dès l'avoir branché pour la première fois, cela risque d'affecter ses propriétés

de congélation. Veillez à ce que Les aliments placés dans le réfrigérateur n'obstruent pas la

sortie d'air ; sans quoi cela affectera les propriétés de congélation de l'appareil.

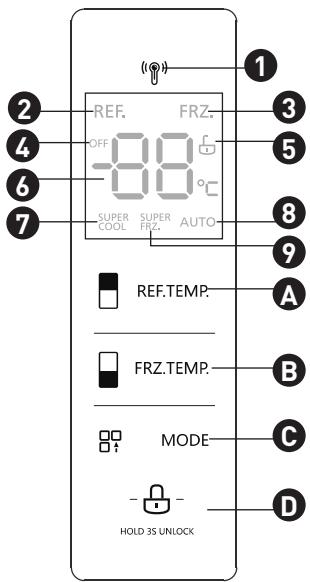

- En mode Verrouillé, maintenez Le bouton «2% enfoncé pendant 3 secondes pour passer en mode Déverrouillé. L'icône ds'illumine et la sonnerie retentit, elle signifie que Le panneau

d'affichage est déverrouillé, les boutons peuvent alors être actionnés.

Réglage de la température du compartiment de réfrigération

Appuyez sur Le bouton de réglage de La température du compartiment de réfrigération

PA resremr pour modifier La température du compartiment de réfrigération ; chaque pression sur ce bouton réduira ensuite La température d'1 °C. La plage de réglage de La température pour Le compartiment de réfrigération est de 2 - 8 °C. Lorsque La température est réglée sur 2°, appuyez une nouvelle fois sur Le bouton pour que la température du compartiment de réfrigération passe à 8 °C, afin de pouvoir La diminuer de nouveau.

Utilisation de l'appareil

Réglage de la température du compartiment de congélation

Appuyez sur le bouton de réglage de la température du compartiment de congélation mg “*2"*"? pour modifier La température du compartiment de congélation ; chaque pression sur ce bouton réduira ensuite La température d'1 °C. La plage de réglage de la température pour Le compartiment de congélation est de -24 °C - -16 °C. Lorsque la température est réglée sur -24 °C, appuyez une nouvelle fois sur Le bouton pour que La température du compartiment de congélation passe à -16 °C, afin de pouvoir la diminuer de nouveau.

Réglage des modes sue

- En mode Super réfrigération éooL, la température du compartiment de réfrigération sera

automatiquement réglée sur 2°C.

A … PR h SUPER h PRE h

- Si vous quittez le mode Super réfrigération cooL, le compartiment de réfrigération adoptera automatiquement la température définie avant l'activation du mode Super réfrigération. - En mode Super congélation #2", la température du compartiment de congélation sera automatiquement réglée sur -24 °C.

- Si vous quittez Le mode Super congélation z", le compartiment de congélation adoptera automatiquement La température définie avant l'activation du mode Super congélation.

- En mode Vacances AUTO , La température du compartiment de congélation sera automatiquement réglée sur -18 °C ; et La température du compartiment de réfrigération, sur 5 °C.

Stockage en cas de panne de courant

En cas de panne de courant, l'état de fonctionnement immédiat sera verrouillé et maintenu

jusqu'au rétablissement du courant.

Indications de pannes

Les avertissements suivants apparaîtront sur l'écran d'affichage pour signaler Les pannes

correspondantes de l'appareil. Bien que l'appareil puisse continuer d'assurer un entreposage frigorifique malgré Les pannes ci-après, l'utilisateur doit contacter un réparateur spécialisé qui effectuera la maintenance nécessaire, afin de garantir le fonctionnement optimal de l'appareil.

Défaillance du capteur de température du compartiment de réfrigération

Défaillance du capteur de température du compartiment de congélation Défaillance du capteur de dégivrage du compartiment de réfrigération Défaillance du circuit de détection du capteur de dégivrage

Erreur de communication

Défaillance du circuit de détection de La température

Défaillance du capteur d'humidité

à l'intérieur du réfrigérateur ou contaminer la nourriture.

+ Nettoyez Le balconnet à bouteilles, les clayettes et Les bacs

à l'aide d’un chiffon doux humidifié d'eau savonneuse ou de solution détergente diluée. Séchez-les à l'aide d'un chiffon doux ou à l'air libre.

+ Essuyez la surface extérieure du réfrigérateur à l'aide d'un chiffon doux humidifié d'eau savonneuse ou de détergent, puis séchez-la.

+ N'utilisez pas de brosses dures, de tampons à récurer métalliques, de brosses métalliques, de produits abrasifs

(comme du dentifrice], de solvants organiques (comme de l'alcool, de l’acétone, de l'huile de banane, etc.), d'eau bouillante, de substances acides ou alcalines pour nettoyer le réfrigérateur : ils risqueraient d'endommager la surface et l'intérieur de l'appareil. L'eau bouillante et Les solvants organiques comme le benzène risquent de déformer ou d'endommager les pièces en plastique.

+ Ne rincez pas l'appareil directement à l'eau, ni avec d'autres liquides afin d'éviter tout court-circuit ou d’affecter l'isolation

électrique après immersion.

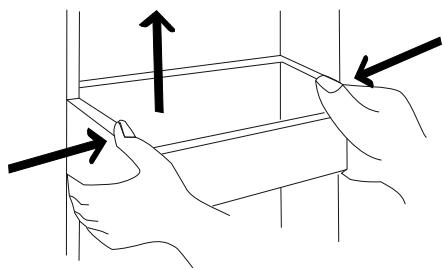

e En suivant La flèche de direction dans Le schéma ci-dessus, exercez une légère pression sur Le balconnet à l'aide des deux mains, tout en poussant vers Le haut. Vous pourrez alors Le dégager.

à l'intérieur de l'appareil peuvent se conserver pendant plusieurs heures. Pendant la panne de courant, limitez Le nombre d'ouvertures de la porte et n'’ajoutez plus d'aliments frais dans l'appareil.

e Inutilisation prolongée : l'appareil doit être débranché, puis nettoyé. Les portes doivent ensuite être laissées ouvertes pour éviter toute formation d'odeurs.

+ Déplacement : avant de déplacer l'appareil, videz-le de son contenu, fixez avec de l'adhésif Les clayettes en verre, le bac à légumes, Les bacs du compartiment de congélation, etc., et resserrez Les pieds de réglage. Fermez Les portes et fixez-les avec de l'adhésif. Lors du déplacement, l'appareil ne doit pas être posé à l'envers, placé en position horizontale, ni

être soumis à des vibrations. Lors d’une telle opération, son inclinaison ne doit pas excéder 45 ©.

Informations pratiques

+ Vérifiez que l'appareil est branché à l'alimentation électrique et

. que la fiche est bien insérée dans la prise.

: + Vérifiez que la tension n'est pas trop faible. fonctionne pas

+ Vérifiez qu'il n'y a pas de coupure de courant ou que des circuits

partiels n'ont pas disjoncté.

+ Les aliments dégageant une odeur forte doivent être bien emballés.

Odeurs + Vérifiez que l'appareil ne contient pas d'aliments avariés.

+ Nettoyez l'intérieur de l'appareil.

+ Le fonctionnement prolongé de l'appareil est normal en été, lorsque

la température ambiante est élevée.

prolongé du compresseur

+ IUn'est pas recommandé de conserver une trop grande quantité de nourriture dans l'appareil en même temps.

+ Les aliments doivent refroidir avant d'être placés dans l'appareil. + Les portes sont ouvertes trop fréquemment. + Vérifiez que l'appareil est branché à l'alimentation électrique et

La lumière ne ei . A que l'éclairage n'est pas endommagé.

s'allume pas : ao ue

+ Faites remplacer l'éclairage par un spécialiste.

Le joint de porte n'est pas hermétique

Débordement du bac de récupération d'eau

La structure de l'appareil est chaude

Condensation sur La surface de l'appareil

+ La porte est bloquée par Les emballages des aliments.

+ L'appareil contient une quantité trop importante d'aliments.

+ L'appareil est incliné.

+ Vérifiez que les accessoires sont placés au bon endroit.

+ Retirez Les éventuels corps étrangers présents sur Le joint de porte.

+ Chauffez Le joint de porte, puis laissez-le refroidir et se remettre en place (vous pouvez utiliser un sèche-cheveux électrique ou une serviette chaude pour le chauffer].

+ Une quantité trop importante de nourriture est placée dans l'appareil ou Les aliments stockés contiennent trop d'eau, ce qui a entraîné un dégivrage important.

+ Les portes ne sont pas fermées correctement, conduisant à La formation de givre, en raison de l'entrée d'air et de La présence d'une plus grande quantité d'eau liée au dégivrage.

+ ILest normal que La chaleur du condensateur intégré se dissipe via La structure de l'appareil.

+ Lorsque La structure de l'appareil devient chaude en raison d'une température ambiante élevée,lors du stockage d'une trop grande quantité de nourriture ou de l'arrêt du compresseur, veillez à assurer une ventilation suffisante afin de faciliter La dissipation de La chaleur.

+ La condensation sur la surface externe et Les joints de porte du réfrigérateur est normale lorsque l'humidité ambiante est trop élevée. IL suffit d'essuyer La condensation à l'aide d'un chiffon propre.

+ Bourdonnement : il est possible que Le compresseur bourdonne pendant son fonctionnement, il est particulièrement bruyant Lors du démarrage ou de l'arrêt. Ce phénomène est normal.

+ Craquements : le fluide frigorigène circulant à l'intérieur de l'appareil peut émettre des craquements, ce qui est normal.

Volumen ütil de Los compartimentos de dos estrellas (< -12 °C) /

Volumen ütil de Los compartimentos de tres estrellas (< -18 °C] / Volumen ütil de Los compartimentos de cuatro estrellas de congelacién (< -18 °C] 132 Volumen til total de almacenamiento en litros de Los compartimentos de 132 congelaciôn &El volumen ütil total de almacenamiento de los compartimentos de si congelaciôn es sin escarcha? ! Autonomia en horas (duracién de subida de La temperatura) 15 Poder de congelacién en Kg/24 h (capacidad de congelacién] 10 Clase climätica SN/N/ST/T Este aparato ha sido diseñado para usarse con una temperatura a a

Tipo de frio de Los compartimentos de refrigeraciôn Ventilado

Tipo de desescarche de Los compartimentos de refrigeraciôn Automético Tipo de frio de Los compartimentos de congelacién Ventilado Modo de desescarche de Los compartimentos de congelacién Automético Tipo de frigorifico-congelador {l: un termostato / Il: dos Hoi

+ Esquema de La nivelacién de La puerta

Lista de herramientas que debe aportar elusuario

Sustituciôn de La bombilla Cualquier operacién de mantenimiento o de cambio de La bombilla LED debe realizarlo el

fabricante, uno de sus técnicos o una persona de cualificacién similar.

Antes de utilizar el aparato por primera vez

Icono de [7] @ icon0 de AUTO @ icon de Supercongelaciôn

- En el modo Superrefrigeracién cooL , La temperatura del compartimento del frigorifico se

ajustaré automäticamente en 2 °C.

En caso de corte de corriente, el estado de funcionamiento inmediato se bloquea y se mantiene hasta que se restablezca La corriente.

Indicaciones de averias

Las siguientes advertencias aparecerän en la pantalla de visualizaciôn para indicar Las averias del aparato. Aunque el aparato pueda garantizar un almacenamiento refrigerado a pesar de las siguientes averias, el usuario debe contactar a un reparador especializado para que efectüe el mantenimiento necesario y garantice el funcionamiento éptimo del aparato.

| eléctrica y que La bombilla no esté dañada. enciende

+ Llame a un especialista para sustituir La bombilla.
