Type de produit	Lave-vaisselle encastrable
Marque	VALBERG
Modele	FBI 14S47 A+++ S929C
Reference	962347
Nombre de couverts	14
Classe energetique	A+++
Consommation energetique annuelle	237 kWh
Consommation d'eau annuelle	3080 L
Classe de sechage	A
Niveau sonore	47 dB(A)
Programmes de lavage	Intensif, Normal, ECO, Verres, 90 min, Rapide
Duree du programme ECO	180 min
Alimentation electrique	220-240 V, 50 Hz, 1760-2100 W
Pression d'eau	0,04-1,0 MPa (0,4-10 bar)
Dimensions (L x H x P) approximatives	60 x 82-87 x 55 cm
Poids approximatif	45 kg
Fonctions speciales	Depart differe (1-24 h), Demi-charge, Sechage supplementaire
Adoucisseur d'eau reglable	Oui, 6 niveaux (H1 a H6)
Securite	Protection debordement, securite enfants, ouverture automatique de porte
Entretien	Filtres nettoyables, bras de lavage demontables
Encastrable	Oui

FOIRE AUX QUESTIONS - FBI 14S47 A+++ S929C VALBERG

Comment regler l'adoucisseur d'eau ?

Pour regler l'adoucisseur, allumez l'appareil, puis dans les 60 secondes, appuyez sur le bouton Programmes pendant plus de 5 secondes. Utilisez le bouton Programmes pour choisir le reglage (H1 a H6) en fonction de la durete de l'eau de votre region. Appuyez sur Alimentation pour valider.

Quand dois-je ajouter du sel regenerant ?

Ajoutez du sel lorsque le temoin S s'allume sur le panneau de commande. Utilisez un entonnoir pour verser environ 1,5 kg de sel special lave-vaisselle dans le compartiment sous le panier inferieur, puis lancez un programme court immediatement.

Comment utiliser la fonction Depart differe ?

Appuyez sur le bouton Depart differe pour decaler le lavage de 1 a 24 heures. Chaque pression ajoute une heure. L'ecran affiche le nombre d'heures restantes avant le demarrage.

Que faire si le lave-vaisselle ne demarre pas ?

Verifiez que l'appareil est sous tension, que la porte est bien fermee, que le fusible n'a pas saute et que le robinet d'eau est ouvert. Si le probleme persiste, consultez la section depannage de la notice.

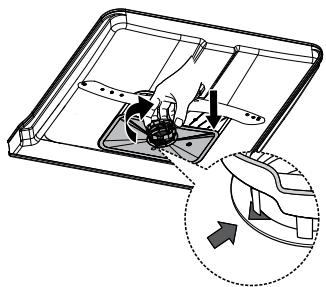

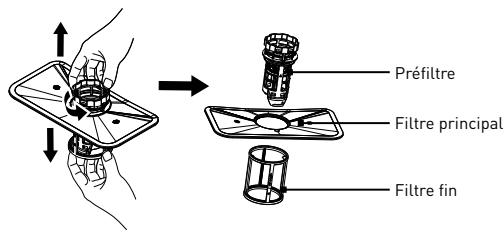

Comment nettoyer les filtres ?

Retirez le prefiltre en le tournant dans le sens inverse des aiguilles d'une montre, puis tirez-le vers le haut. Nettoyez-le sous l'eau courante avec une brosse douce. Remontez les pieces en ordre inverse et tournez le filtre dans le sens horaire jusqu'a la position fermee.

Quels detergents utiliser ?

Utilisez uniquement des detergents specifiques pour lave-vaisselle (poudre, gel ou tablettes). Ne jamais utiliser de savon, lessive ou liquide vaisselle. Suivez les doses recommandees sur l'emballage.

Pourquoi la vaisselle ne seche-t-elle pas correctement ?

Assurez-vous d'utiliser un produit de rinçage et que le compartiment est plein. Verifiez que vous avez selectionne l'option Sechage supplementaire pour les programmes compatibles. Ouvrez completement la porte au moins 20 minutes apres l'ouverture automatique pour evacuer la vapeur.

Que signifie le code d'erreur E1 ?

Le code E1 indique un probleme de remplissage en eau. Verifiez que le robinet est ouvert, que le tuyau d'arrivee n'est pas plie et que la pression d'eau est suffisante (0,4-10 bar). Si necessaire, nettoyez le filtre d'arrivee d'eau.

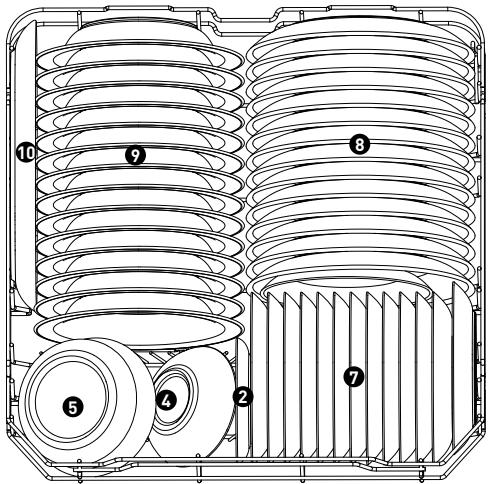

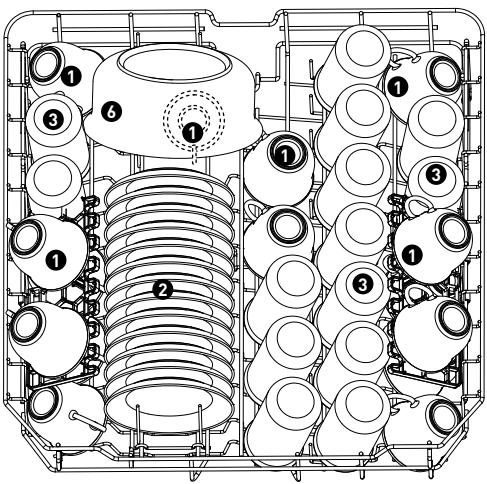

Comment charger les paniers pour un lavage optimal ?

Placez les objets creux (tasses, verres) avec l'ouverture vers le bas. Les couteaux et ustensiles pointus doivent etre places horizontalement ou pointe vers le bas. Ne surchargez pas les paniers. Le panier superieur accueille la vaisselle delicate, le panier inferieur les casseroles et plats.

Que faire en cas de mousse excessive dans la cuve ?

Ouvrez la porte pour laisser evaporer la mousse. Ajoutez 4 litres d'eau froide dans la cuve, fermez la porte et lancez n'importe quel programme pour vidanger. Recommencez si necessaire. Utilisez toujours un detergent adapte pour eviter la mousse.

MODE D'EMPLOI FBI 14S47 A+++ S929C VALBERG

Principe de fonctionnement du témoin lumineux :

Le témoin lumineux s'allume durant le cycle de lavage.

Le témoin s'éteint lors de l'ouverture automatique de la porte.

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité

Aperçu de l'appareil

10 Description de l'appareil 11 Panneau de commande 13 Spécifications techniques 13 Fiche produit

Utilisation de l'appareil

15 Instructions d'installation 17 Raccordement des tuyaux de vidange 18 Installation encastrée (pour le modèle intégré) 22 Guide d'utilisation rapide 23 Utilisation de votre lave-vaisselle 25 Adoucisseur d'eau 32 Chargement des paniers conformément à la norme EN 50242 35 Programmation du lave-vaisselle

Informations pratiques

38 Nettoyage et entretien 44 Conseils de dépannage 47 Codes d'erreur 48 Emballage et environnement 48 Mise au rebut de votre ancien appareil

Consignes de sécurité

Veuillez lire ce guide d'utilisation attentivement avant d'utiliser le lave-vaisselle. Conservez-le afin de pouvoir le consulter ultérieurement.

REMARQUE

Lisez le chapitre consacré aux « Conseils de dépannage », il vous aidera à résoudre vous-même certains problèmes courants.

Si vous ne parvenez pas à régler le problème, demandez l'aide d'un technicien professionnel.

REMARQUE

Le fabricant applique une politique d'amélioration et d'actualisation constantes de ses produits et se réserve le droit d'apporter des modifications à l'appareil sans notification préalable.

• Si vous avez perdu le guide d'utilisation ou s'il est obsolète, vous pouvez demander au fabricant ou au vendeur concerné de vous en fournir un nouvel exemplaire.

AVERTISSEMENT

Lorsque vous utilisez votre lave-vaisselle, suivez les précautions indiquées ci-dessous :

• Les opérations d'installation et de réparation doivent être effectuées uniquement par un technicien qualifié.
• Cet appareil est destiné à être utilisé dans des applications domestiques et similaires, telles que :
• les coins-cuisine réservés au personnel dans des magasins, des bureaux et autres environnements professionnels ;
• des fermes ;
• une utilisation par des clients dans des hôtels,

motels et autres environnements à caractère résidentiel ;

• des environnements du type chambres d'hôtes.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes souffrant de déficiences physiques, sensorielles ou mentales, ou représentant un manque d'expérience ou de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et qu'ils comprennent les risques encourus.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance. (Pour la norme EN 60335-1)

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficiences physiques, sensorielles ou mentales, ou présentant un manque d'expérience ou de connaissances, sauf si elles sont surveillées ou si elles ont reçu des instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. (Pour la norme CEI 60335-1)

• Les matériaux d'emballage peuvent être dangereux pour les enfants !
• Cet appareil est réservé à un usage domestique à l'intérieur.
• Pour éviter tout risque de choc électrique, ne plongez pas l'appareil, le cordon d'alimentation ou la prise dans de l'eau ou tout autre

liquide. Veuillez débrancher l'appareil avant d'effectuer des opérations de nettoyage ou d'entretien.

Utilisez un chiffon doux humidifié avec du savon doux, puis essuyez l'appareil avec un chiffon sec.

Instructions de mise à la terre

• Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre limitera le risque de choc électrique, en fournissant un trajet de moindre résistance au courant électrique. Cet appareil est équipé d'un conducteur de mise à la terre.
• La fiche doit être branchée dans une prise appropriée, installée et mise à la terre conformément à l'ensemble de la réglementation locale.
• Un mauvais branchement du conducteur de mise à la terre de protection peut entraîner un risque de choc électrique. Consultez un agent de maintenance ou un électricien qualifié en cas de doute sur le fait que l'appareil soit ou non correctement mis à la terre.
• Ne modifiez pas la fiche fournie avec l'appareil si vous ne parvenez pas à l'insérer dans la prise.
• Faites installer une prise adaptée par un électricien qualifié.
• Abstenez-vous de malmener, de vous asseoir ou de vous mettre debout sur la porte ou le panier à vaisselle du lave-vaisselle.
• Ne faites pas fonctionner le lave-vaisselle si tous les panneaux d'enceinte n'ont pas été correctement mis en place.
• Soyez très prudent(e) si vous ouvrez la porte du lave-vaisselle pendant que celui-ci fonctionne, car de l'eau risque d'en jaillir. Ne placez pas d'objets lourds et ne montez pas sur la porte lorsqu'elle est ouverte. L'appareil risquerait de basculer vers l'avant.

Lorsque vous chargez le lave-vaisselle à laver :

1) Repérez les objets pointus pour qu'ils ne risquent pas d'endommager le joint de la porte.

ATTENTION

Les couteaux et autres ustensiles à pointe acérée doivent être chargés dans le panier avec la pointe vers le bas ou placés en position horizontale.

• Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux en cas d'ingestion.
• Évitez tout contact avec la peau et les yeux et tenez les enfants éloignés du lave-vaisselle lorsque la porte de l'appareil est ouverte.
• Vérifiez que le compartiment à détergent ne contient plus de poudre à la fin du cycle de lavage.
• Ne lavez pas d'objets en plastique, sauf s'ils comportent la mention « Résiste au lave-vaisselle » ou une indication similaire.
• Pour les objets en plastique ne comportant pas de telle indication, vérifiez les recommandations du fabricant.

Utilisez uniquement des détergents et des produits de rinçage recommandés pour une utilisation dans un lave-vaisselle automatique. - N'utilisez jamais de savon, de lessive ou de liquide vaisselle dans votre lave-vaisselle. - La porte ne doit pas être laissée ouverte, car cela augmente le risque de trébuchement. - Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, l'un de ses techniciens ou une personne de qualification similaire, afin d'éviter tout danger. - Lors de l'installation, le cordon d'alimentation électrique ne doit pas être plié ou aplati de manière excessive ou dangereuse.

• N'altérez pas les boutons de commande.
• Cet appareil doit être raccordé à l'arrivée d'eau principale en utilisant des éléments de tuyaux neufs. Les tuyaux usagés ne doivent pas être réutilisés.
• Pour économiser de l'énergie, en mode Veille, l'appareil s'éteint automatiquement au bout de 30 minutes sans aucune intervention.
• Les ouvertures ne doivent pas être obstruées par un tapis.
• Le témoin lumineux s'éteint à l'ouverture automatique de la porte.

MISE EN GARDE :

• Risque de brûlures du visage et des mains
• Ne pas approcher au-dessus de la porte entrebâillée de

l'appareil dès son ouverture automatique.

• Ne pas ouvrir complètement la porte de l'appareil dès son ouverture automatique.
• Ne pas laisser un enfant à proximité de l'appareil lors de son fonctionnement.
• Il est recommandé d'ouvrir la porte complètement AU MOINS 20 MINUTES après son ouverture automatique de la porte par entrebâillement. Durant ces 20 minutes, de la vapeur très chaude s'évacuera et la vaisselle refroidira afin de vous permettre de la décharger des paniers. NOTE : Veillez à ne pas oublier de placer la protection pour le meuble de votre cuisine afin de ne pas le détériorer prématurément avec la vapeur d'eau émise lors des ouvertures automatiques de la porte.

Pour que votre lave-vaisselle donne des résultats optimaux, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

Tuyau intérieur

7 Compartiment à couverts

Compartiment à sel

8 Panier inférieur

3 Compartiment à détergent

9 Panier supérieur

4 Bras de lavage supérieur

10 Bras de lavage supérieur

5 Bras de lavage inférieur

1 Étagère à tasses

Groupe filtré

REMARQUE

Les illustrations sont fournies à titre indicatif uniquement, les caractéristiques varient selon les modèles. Merci de vous référer à votre modèle spécifique.

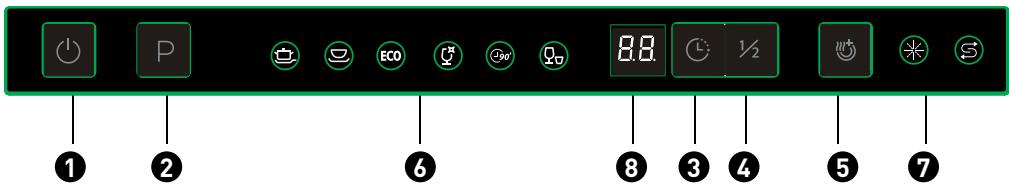

Panneau de commande

Fonctionnement (boutons)

Alimentation

Appuyez sur ce bouton pour mettre votre lave-vaisselle sous tension ; l'écran s'allume.

2 Programmes

Appuyez sur ce bouton pour sélectionner le programme de lavage adapté ; le témoin correspondant s'allumera.

3 Départ différé

Appuyez sur ce bouton pour régler le nombre d'heures différées pour le lavage. Vous pouvez différer le lancement du lavage jusqu'à 24 heures. Chaque pression sur ce bouton diffère le lancement du lavage d'une heure.

Demi-charge

Lorsque vous n'avez environ que 6 couverts à laver, vous pouvez utiliser cette fonction pour économiser de l'énergie et de l'eau. (Elle ne peut être utilisée qu'avec les programmes Intensif, ÉCO, Verres et 90 min.). Lorsque vous appuyez sur ce bouton, le témoin correspondant s'allume.

5 Séchage supplémentaire

Cette fonction permet de sécher davantage la vaisselle (elle ne peut être utilisée qu'avec les programmes Intensif, ÉCO, Verres et 90 min). Lorsque vous appuyez sur ce bouton, le témoin correspondant s'allume.

6

Témoins des programmes

Intensif Vaiselle très sale, dont des casseroles et des poêles représentant de la nourriture collée. Normal Pour les objets normalement sales, comme les assiettes, verres et ustensiles de cuisson légèrement sales. ÉCO Il s'agit du programme standard adapté à la vaiselle normalement sale, comme les casseroles, les assiettes, les verres et les poêles légèrement sales. Verres Pour les verres et la vaiselle légèrement sale. 90 min Pour les charges normalement sales nécessitant un lavage rapide. Rapide Un cycle plus court pour une vaiselle légèrement sale ne nécessitant pas de séchage.

Affichage

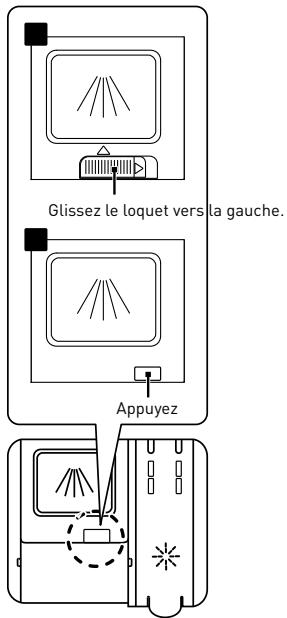

Témoins d'advertissement	*	Produit de rinceage Si levoyant « * » s'allume, cela signifie que le niveau de produit de rinceage du lave-vaisselle est faible et que le compartment correspondant doit être rempli.
	S	Sel Si le témoin « S» s'allume, cela signifie que le niveau de sel du lave-vaisselle est faible et que le compartment correspondant doit être rempli
Écran		Affiche le temps restant, le départ différé, les codes d'erreur, etc.

Profondeur (P1) 550 mm (porte fermée)

1 150 mm (avec la porte ouverte à 90°)

Fiche produit

Fiche du lave-vaisselle domestique, conformément aux directives européennes 1016/2010 et 1059/2010 :

Fabricant	VALBERG
Type/description	962347 - FBI 14S47 A+++ S929C
Nombre de couverts standard	14
Classe d'efficacité énergétique ①	A+++
Consommation d'énergie annuelle ②	237 kWh
Consommation d'énergie du cycle de lavage standard	0,83 kWh
Consommation électrique en mode Arrêt	0,45 W
Consommation électrique en mode Veille	0,49 W
Consommation d'eau annuelle 3	3080 litres
Classe d'efficacité de séchage 4	A
Cycle de lavage standard 5	ÉCO à 48 °C
Durée du programme pour le cycle de lavage standard	180 min
Niveau sonore	47 dB(A) re 1 pW
Montage	Encastré
Encastrable	OUI
Consommation électrique	1 760-2 100 W
Tension/fréquence nominale	220-240 V/50 Hz
Pression d'eau (pression d'écoulement)	0,04-1,0 MPa = 0,4-10 bar

REMARQUE

A+++ (efficacité la plus élevée) à D (efficacité la plus faible). Consommation d'énergie fondée sur 280 cycles de lavage standard (avec alimentation en eau froide) et la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. La consommation d'eau est fondée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. A (efficacité la plus élevée) à G (efficacité la plus faible). Ce programme convient pour laver une vaisselle normalement sale et offre le meilleur rendement en termes de consommation combinée d'eau et d'énergie pour ce type de vaisselle.

Instructions d'installation

AVERTISSEMENT

Risque de choc électrique. Coupez l'alimentation électrique avant d'installer le lave-vaisselle.

Le non-respect de cette consigne pourrait entraîner la mort ou provoquer un choc électrique.

ATTENTION

L'installation des tuyaux et des équipements électriques doit être réalisée par des professionnels.

Informations sur les branchements

AVERTISSEMENT

Pour votre sécurité personnelle :

N'utilisez pas de rallonge ni d'adaptateur avec cet appareil. Ne coupez ni ne retirez en aucun cas la connexion à la terre du cordon d'alimentation.

Exigences en matière d'électricité

Veuillez consulter l'étiquette énergétique pour obtenir des informations sur la tension, avant de brancher le lave-vaisselle à une source d'alimentation appropriée. Utilisez le fusible requis de 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandé et prévoyez un circuit séparé alimentant uniquement cet appareil.

Branchements électriques

Assurez-vous que la tension et la fréquence de l'alimentation électrique correspondent à celles qui sont indiquées sur la plaque signalétique. Ne branchez la fiche dans une prise de courant que si cette dernière est correctement mise à la terre. Si la prise de courant à laquelle l'appareil doit être branché n'est pas adaptée à la fiche, remplacez la prise plutôt que d'utiliser un adaptateur ou un dispositif similaire, qui risquerait de provoquer une surchauffe et des brûlures.

AVERTISSEMENT

Vérifiez que l'appareil est correctement mis à la terre avant de l'utiliser.

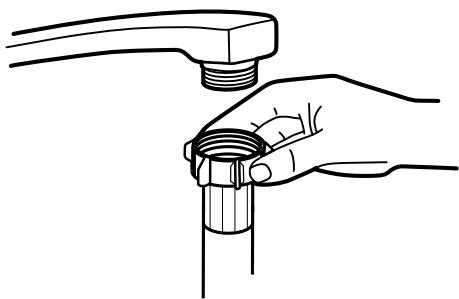

Arrivée et évacuation d'eau

Raccordement à l'eau froide

Raccordez le tuyau d'alimentation en eau froide à un raccord filtré de 1,9 cm et assurez-vous qu'il est bien serré.

Si les tuyaux d'alimentation en eau sont neufs ou n'ont pas été utilisés depuis longtemps, faites couler l'eau pour vérifier qu'elle est claire. Cette précaution est nécessaire pour éviter tout risque de blocage de l'arrivée d'eau, ce qui pourrait endommager l'appareil.

Tuyau d'alimentation standard

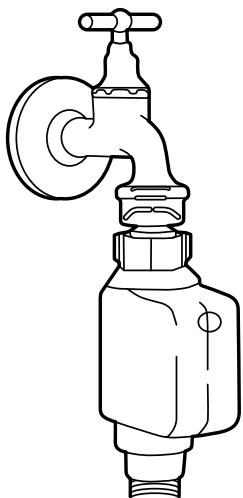

Tuyau d'alimentation de sécurité

À propos du tuyau d'alimentation de sécurité : Le tuyau d'alimentation de sécurité comporte une double paroi. Ce système garantit son intervention, en bloquant le flux d'eau en cas de rupture du tuyau d'alimentation et quand l'espace entre le tuyau d'alimentation lui-même et le tuyau ondulé extérieur est rempli d'eau.

AVERTISSEMENT

Un tuyau relié à une douchette d'évier peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier en est équipé, il est recommandé de débrancher le tuyau et de boucher le trou.

Comment raccorder le tuyau d'alimentation de sécurité ?

1. Sortez complètement le tuyau d'alimentation de sécurité du compartiment de rangement situé à l'arrière du lave-vaisselle.
2. Serrez les vis du tuyau d'alimentation de sécurité sur un robinet ayant un filetage de 1,9 cm.
3. Ouvrez complètement l'arrivée d'eau avant de démarrer le lave-vaisselle.

Comment débrancher le tuyau d'alimentation de sécurité ?

1. Fermez l'arrivée d'eau.
2. Dévissez le tuyau d'alimentation de sécurité du robinet.

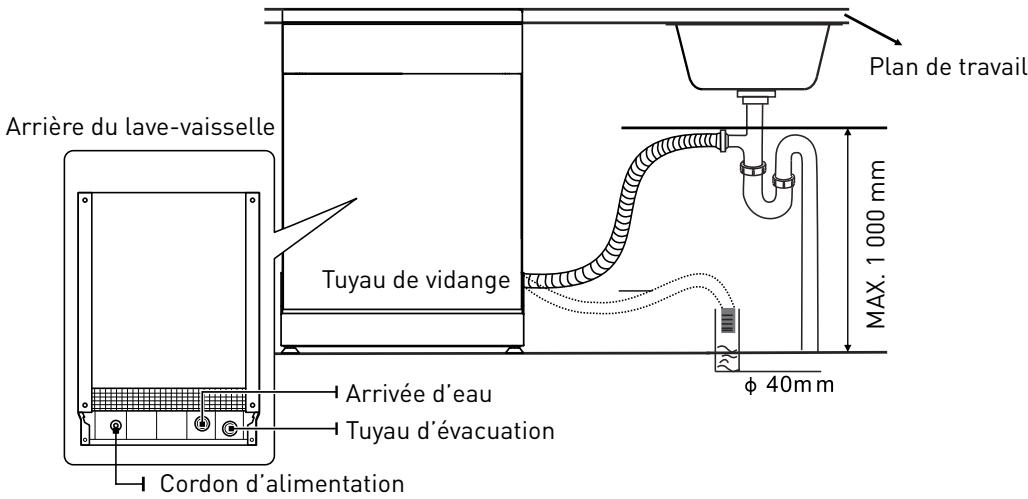

Raccordement des tuyaux de vidange

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 4 cm, ou laissez-le couler dans l'évier, en vous assurant d'éviter de le plier ou de le pincer. La hauteur du tuyau d'évacuation ne doit pas dépasser 1000 mm. L'extrémité libre du tuyau ne doit pas être plongée dans l'eau pour éviter un retour d'eau.

AVERTISSEMENT

Veillez à fixer solidement le tuyau de vidange soit en position A soit en position B.

Évacuation de l'excédent d'eau des tuyaux

Si l'évier se trouve à une hauteur de plus de 1 000 mm du sol, l'excédent d'eau des tuyaux ne peut pas être évacué directement dans l'évier. Il sera nécessaire de le vider dans un bol ou un autre récipient adapté, situé à l'extérieur et plus bas que l'évier.

Sortie d'eau

Branchez le tuyau de vidange. Veillez à bien le fixer pour éviter les fuites d'eau. Assurez-vous que le tuyau de vidange n'est pas tordu ou écrasé.

Rallonge de tuyau

Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.

Elle ne doit pas mesurer plus de 4 mètres, sinon les performances de nettoyage de votre lave-vaisselle pourraient s'en trouver réduites.

Raccordement du siphon

Le raccordement des eaux usées doit se faire à une hauteur inférieure à 100 cm (au maximum) du bas de la cuve. Le tuyau de vidange de l'eau doit être fixé.

Installation encastrée (pour le modèle intégré)

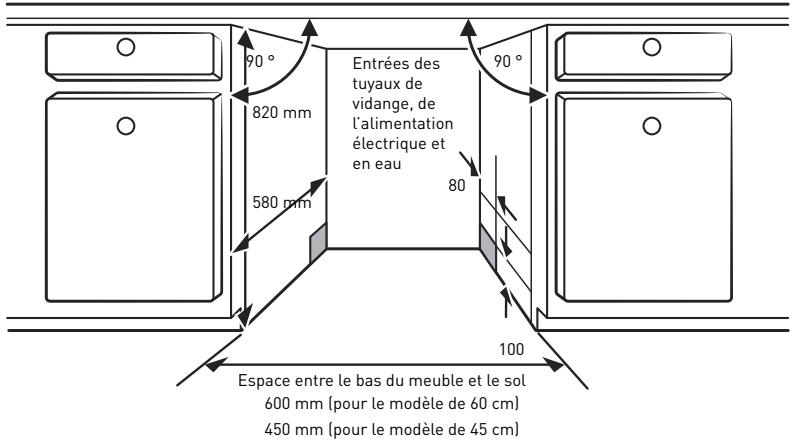

Étape 1. Choix du meilleur emplacement pour le lave-vaisselle

Le lave-vaisselle doit être installé à proximité de l'arrivée d'eau, des sources d'alimentation et des tuyaux de vidange existants.

Illustration des dimensions du meuble et de la position d'installation du lave-vaisselle

1. Moins de 5 mm entre le haut du lave-vaisselle et le meuble, ainsi que la porte extérieure alignée sur le meuble.

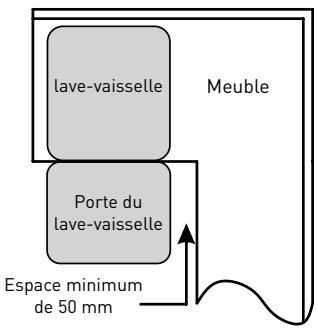

1. Si vous installez le lave-vaisselle dans l'angle d'un meuble, vous devez prévoir de la place pour pouvoir ouvrir la porte.

REMARQUE

Selon l'endroit où se trouve votre prise électrique, il est possible qu'il soit nécessaire de pratiquer une ouverture dans le côté opposé du meuble.

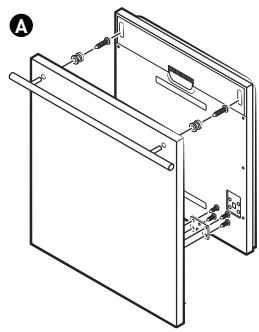

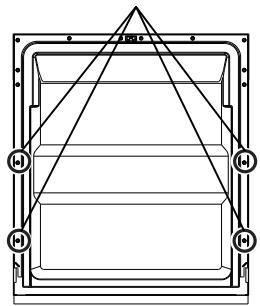

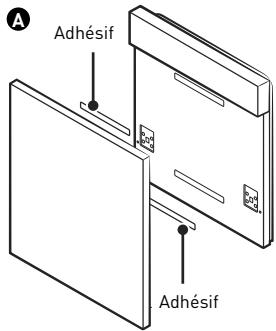

Étape 2. Dimensions et installation de la façade

REMARQUE

La façade en bois doit être montée conformément aux schémas d'installation.

B 1. Retirez les quatre vis courtes

2. Fixez les quatre vis longues

Modèle entièrement intégré

Installez le crochet sur la façade en bois et insérez le crochet dans la fente de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné la façade, fixez-la sur la porte extérieure à l'aide de vis et de boulons (voir figure B).

B 1. Retirez les quatre vis courtes 2. Fixez les quatre vis longues

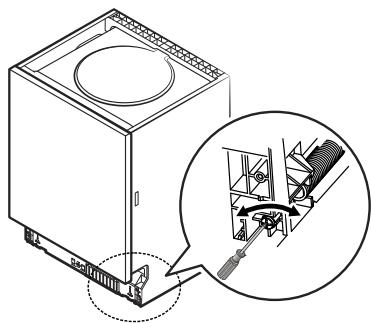

Étape 3. Réglage de la tension des ressorts de la porte

1. Les ressorts de porte sont réglés en usine avec une tension adaptée à la porte extérieure. Si vous installez une façade en bois, vous devrez régler la tension des ressorts de la porte. Tournez la vis de réglage afin d'entraîner le tendeur et de tendre ou détendre le câble en acier.
2. La tension des ressorts de la porte est correcte lorsque la porte reste à l'horizontale en position complètement ouverte, mais remonte en position fermée d'une simple pression du doigt.

Étape 4. Étapes d'installation du lave-vaisselle

REMARQUE

Veuillez vous référer aux étapes d'installation décrites dans les schémas correspondants.

1. Fixez la bande de condensation sous la surface du plan de travail du meuble. Assurez-vous que la bande de condensation est bien alignée avec le bord du plan de travail. (Étape 2)
2. Branchez le tuyau d'alimentation sur l'arrivée d'eau froide.
3. Connectez le tuyau de vidange.
4. Branchez le cordon d'alimentation.
5. Positionnez le lave-vaisselle. (Étape 4)
6. Mettez le lave-vaisselle de niveau. Le pied arrêté peut être réglé depuis l'avant du lave-vaisselle en tournant la vis cruciforme au milieu de la base du lave-vaisselle à l'aide d'un tournevis cruciforme. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit de niveau. (Étapes 5 à 6)
7. Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étapes 7 à 10)
8. Réglez la tension des ressorts de la porte à l'aide d'une clé hexagonale, en la tournant dans le sens des aiguilles d'une montre pour desserrer les ressorts de la porte sur la gauche et sur la droite. Si vous ne respectez pas cette consigne, vous risquez d'endommager votre lave-vaisselle. (Étape 11)
9. Le lave-vaisselle doit être fixé en place. Il existe pour cela deux façons de procéder : A. Plan de travail normal : insérez le crochet d'installation dans l'encoche du panneau latéral et fixez-le au plan de travail à l'aide de vis à bois. B. Plan de travail en marbre ou granit : fixez le côté avec des vis.

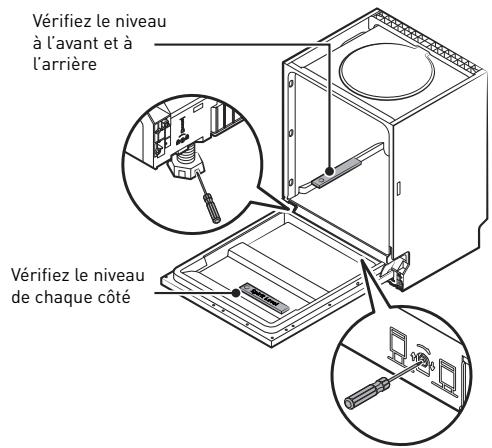

Étape 5. Mise à niveau du lave-vaisselle

Le lave-vaisselle doit être de niveau pour un bon fonctionnement du panier à vaisselle et des performances de lavage optimales.

1. Placez un niveau à bulle sur la porte et sur le rail à l'intérieur de la cuve, de la manière indiquée, pour vérifier que l'appareil est de niveau.
2. Mettez le lave-vaisselle de niveau en réglant chacun des trois pieds réglables.
3. Lorsque vous mettez de niveau le lave-vaisselle, veillez à ne pas le faire basculer.

REMARQUE

La hauteur de réglage maximale des pieds est de 50 mm.

Guide d'utilisation rapide

Merci de vous référer aux chapitres correspondants dans le guide d'utilisation pour obtenir des consignes d'utilisation plus détaillées.

1 Installer le lave-vaisselle

Merci de vous référer au chapitre 5 « INSTRUCTIONS D'INSTALLATION »

Ôter les plus gros résidus de la vaisselle

Charger les paniers

4 Remplir le compartiment

5 Sélectionner un programme et mettre en marche le lave-vaisselle

Utilisation de votre lave-vaisselle

Avant d'utiliser votre lave-vaisselle :

Intérieur Extérieur

Le compartiment à sel se trouve sous le panier inférieur et doit être rempli conformément aux explications ci-dessous :

1. Réglez l'adoucisseur d'eau.
2. Chargez le sel dans l'adoucisseur d'eau
3. Chargez le panier.
4. Remplissez le compartiment.

REMARQUE

Veuillez vous référer au chapitre 1 « Adoucisseur d'eau », si vous avez besoin de régler l'adoucisseur d'eau.

Chargement du sel dans l'adoucisseur d'eau

REMARQUE

Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez passer ce chapitre.

Employez toujours du sel destiné à être utilisé dans un lave-vaisselle.

AVERTISSEMENT

Utilisez uniquement du sel conçu spécifiquement pour les lave-vaisselle ! Tout autre type de sel qui n'est pas spécifiquement destiné à être utilisé dans un lave-vaisselle, en particulier le sel de table, endommagerait l'adoucisseur d'eau. En cas de dommages imputables à l'utilisation d'un sel inapproprié, le fabricant décline toute garantie ainsi que toute responsabilité quant aux dommages causés. - Attendez d'être prêt(e) à lancer un cycle de lavage avant de remplir le réservoir de sel. Ceci évitera que d'éventuels grains de sel ou de l'eau salée qui auraient été renversés et seraient restés au fond de la machine pendant un certain temps ne génèrent de la corrosion.

Suivez les étapes ci-dessous pour ajouter du sel régénérant :

1. Sortez le panier inférieur et dévissez le bouchon du compartiment.
2. Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez-y environ 1,5 kg de sel régénérant.
3. Remplissez d'eau le compartiment à sel jusqu'à la limite maximale. Il est normal qu'une petite quantité d'eau ressorte du compartiment.
4. Après avoir rempli le compartiment, revissez bien le bouchon.
5. Le témoin lumineux du sel s'éteindra une fois que le compartiment aura été rempli de sel.
6. Immédiatement après avoir rempli le compartiment à sel, un programme de lavage doit être démarré (nous vous suggérons d'utiliser un programme court). Dans le cas contraire, le système de filtration, la pompe ou d'autres pièces importantes de la machine pourraient être endommagés par l'eau salée. Ceci n'est pas couvert par la garantie.

REMARQUE

• Le compartiment à sel ne doit être rempli que lorsque le témoin lumineux correspondant (⟨S⟩) s'allume sur le panneau de commande. Selon la facilité avec laquelle le sel se dissout, il est possible que le témoin lumineux du sel reste allumé, bien que le compartiment soit rempli. En l'absence d'un témoin du sel sur le panneau de commande (pour certains modèles), le moment où vous devrez remplir le compartiment de sel peut être estimé en fonction du nombre de cycles effectués par le lave-vaisselle.
• Si vous avez renversé du sel, lancez un programme rapide ou de trempage pour l'éliminer.

Conseils d'utilisation du panier

Réglage du panier supérieur

Pour remonter le panier supérieur, il suffit de soulever le panier supérieur en plaçant les mains au milieu de chaque côté, jusqu'à ce que le panier s'enclenche en position haute. Il n'est pas nécessaire de soulever les poignées de réglage.

Pour remonter le panier supérieur, il suffit de soulever le panier supérieur en plaçant les mains au milieu de chaque côté, jusqu'à ce que le panier s'enclenche en position haute. Il n'est pas nécessaire de soulever les poignées de réglage.

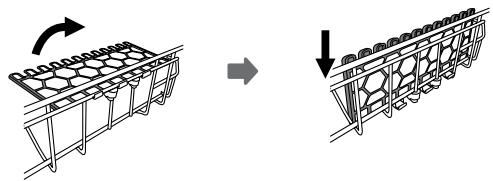

Repliage des étagères à tasses

Pour faire de la place pour des objets de plus grande taille dans le panier supérieur, soulevez l'étagère à tasses vers le haut. Vous pourrez alors appuyer les grands verres contre l'étagère. Vous pouvez également retirer l'étagère si vous ne l'utilisez pas.

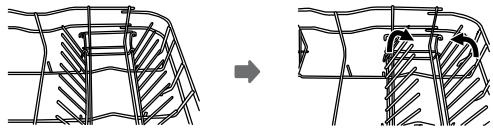

Repliage des tiges

Les tiges du panier inférieur servent à tenir des assiettes et des plats. Elles peuvent être abaissées pour faire de la place pour de grands objets.

Soulever vers le haut

Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement, à l'aide de l'indicateur de la dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, car ces derniers auraient un effet nuisible ou indésirable sur le fonctionnement de l'appareil.

Plus la teneur en minéraux de votre eau est élevée, plus elle est calcaire.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre région.

Votre service local des eaux peut vous renseigner sur la dureté de l'eau dans votre région.

Réglage de la consommation de sel

Ce lave-vaisselle est conçu pour permettre le réglage de la quantité de sel utilisée en fonction de la dureté de l'eau. Ceci permet d'optimiser et d'adapter le niveau de consommation de sel.

Veuillez suivre les étapes ci-dessous pour le réglage de la consommation de sel :

1. Ouvrez la porte et allumez l'appareil.
2. Dans les 60 secondes suivant la mise sous tension de l'appareil, appuyez sur le bouton « Programmes » pendant plus de 5 secondes pour accéder au mode de réglage de l'adoucisseur d'eau.
3. Appuyez sur le bouton « Programmes » pour sélectionner le bon réglage, en fonction de votre environnement local. L'ordre de modification des réglages est le suivant : H1 -> H2 -> H3 -> H4 -> H5 -> H6.
4. Appuyez sur le bouton d'alimentation pour mettre fin à la fonction de réglage.

DURETÉ DE L'EAU				Réglage de l'adoucisseur d'eau	Consommation de sel (grammes/cycle)
Dégrés allemands °dH	Dégrés français °fH	Dégrés anglais °Clark	mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1	0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	60

1°dH = 1,25 °Clark = 1,78 °fH = 0,178 mmol/L. Réglage usine : H3. Contactez votre compagnie locale des eaux pour obtenir des informations sur la dureté de votre eau.

REMARQUE

Merci de vous référer au chapitre 3 « Chargement du sel dans l'adoucisseur d'eau », si votre lave-vaisselle manque de sel.

• Les articles en plastique qui ne résistent pas à la chaleur
• Les couverts anciens avec des parties collées qui ne résistent pas à des températures élevées. La vaisselle ou les couverts collés.
• Les objets en étain ou en cuivre
• Les verres en cristal
• Les objets en acier susceptibles de rouiller
• Les plateaux en bois
• Les objets fabriqués à partir de fibres synthétiques

REMARQUE

Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez passer ce chapitre « Adoucisseur d'eau ». La dureté de l'eau varie d'un endroit à l'autre. Si une eau calcaire est utilisée dans le lave-vaisselle, des dépôts peuvent se former sur la vaisselle et les ustensiles.

Cet appareil est équipé d'un adoucisseur spécial qui utilise un compartiment spécialement conçu pour éliminer le calcaire et les minéraux de l'eau.

Préparation et chargement de la vaisselle

• Pensez à acheter des ustensiles qui portent la mention « Résiste au lave-vaisselle »
• Pour les objets délicats, sélectionnez un programme avec la température la plus BASSE possible.
• Pour éviter de les endommager, ne sortez pas les verres et les couverts du lave-vaisselle dès la fin du programme.

Couverts/vaisselle passant au lave-vaisselle

- Ne conviennent pas

• Les couverts avec des manches en bois, en corne, en porcelaine ou en nacre

- Conviennent de manière limitée

• Certains types de verres peuvent devenir ternes au bout d'un grand nombre de lavages
• Les objets en argent et en aluminium ont tendance à se décolorer au cours du lavage
• Les motifs vernis risquent de s'effacer s'ils sont fréquemment lavés en machine

Recommandations pour le chargement du lave-vaisselle

Enlevez les éventuels gros restes de nourriture. Ramollissez les restes d'aliments brûlés présents dans les ustensiles de cuisson. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante.

Pour que votre lave-vaisselle donne un résultat optimal, suivez ces conseils de chargement. (Les caractéristiques et l'aspect des paniers à vaisselle et à couverts peuvent varier selon les modèles.)

Placez les objets dans le lave-vaisselle de la manière suivante :

• Les objets tels que les tasses, verres, ustensiles de cuisson, etc. doivent être orientés vers le bas.
• Les objets incurvés ou comportant des renfoncements doivent être chargés en biais pour que l'eau puisse s'écouler.
• Tous les ustensiles doivent être bien rangés, pour qu'ils ne risquent pas de basculer.
• Tous les ustensiles doivent être placés de manière à ce que les bras de lavage puissent tourner librement au cours du lavage.
• Chargez les objets creux, comme les tasses, verres, casseroles, etc. avec l'ouverture vers le bas, pour que l'eau ne puisse pas s'y accumuler.
• La vaisselle et les couverts ne doivent pas être emboîtés les uns dans les autres, ni se couvrir les uns les autres.
• Pour éviter de les abîmer, les verres ne doivent pas se toucher.
• Le panier supérieur est conçu pour accueillir la vaisselle plus délicate et légère, comme les verres, les tasses à café ou à thé.
• Les couteaux à longue lame rangés à la verticale représentent un danger potentiel!
• Les couverts longs et/ou tranchants, tels que des couteaux à découvert, doivent être positionnés horizontalement dans le panier supérieur.
• Ne surchargez pas votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.

REMARQUE

Les très petits objets ne doivent pas être lavés au lave-vaisselle, car ils pourraient facilement tomber du panier.

Déchargement de la vaisselle

Pour éviter que l'eau ne goutte depuis le panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur et ensuite le niveau supérieur.

AVERTISSEMENT

La vaisselle sera chaude ! Pour éviter de les abîmer, attendez environ 15 minutes après la fin du programme avant de sortir les verres et les couverts du lave-vaisselle.

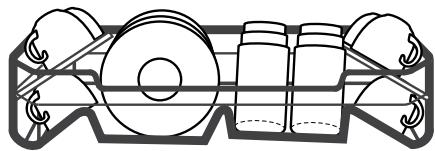

Chargement du panier supérieur

Le panier supérieur est conçu pour accueillir la vaisselle plus délicate et légère, comme les verres, les tasses à café ou à thé, les soucoupes, ainsi que des assiettes, de petits bols et des plats peu profonds (à condition qu'ils ne soient pas trop sales). Positionnez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissent pas être déplacés par le jet d'eau.

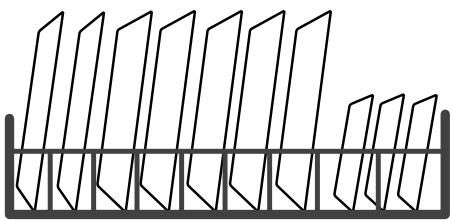

Chargement du panier inférieur

Nous vous suggérons de placer dans le panier inférieur les gros objets et les articles les plus difficiles à nettoyer : casseroles, poêles, couvercles, plats de service et saladiers, comme indiqué dans le schéma. Il est préférable de placer les plats de service et les couvercles sur le côté des paniers à vaisselle, afin d'éviter de bloquer la rotation du bras de lavage supérieur.

Le diamètre maximal conseillé pour les assiettes placées devant le compartiment à détergent est de 19 cm, pour ne pas en entraver l'ouverture.

Chargement du compartiment à couverts

Les couverts doivent être placés dans le compartiment à couverts en les séparant et en les positionnant dans le sens adéquat. Assurez-vous que les ustensiles ne sont pas emboîtés les uns dans les autres, car cela pourrait nuire aux performances de votre appareil.

AVERTISSEMENT

Ne laissez pas de couverts dépasser du bas du panier. Placez toujours les ustensiles tranchants avec la pointe vers le bas !

REMARQUE

Pour un lavage optimal, veuillez charger les paniers en vous référant aux recommandations du dernier chapitre de la PARTIE I : version générique.

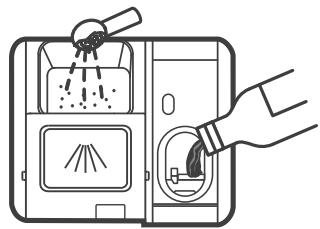

Fonction du produit de rinçage et du détergent

Le produit de rinçage est libéré lors du dernier rinçage afin d'éviter que l'eau ne forme des gouttelettes sur votre vaisselle, susceptibles de laisser des traces et des taches. Il améliore aussi le séchage en permettant à l'eau de s'écouler sur la vaisselle.

AVERTISSEMENT

Utilisez toujours un produit de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le compartiment à produit de rinçage avec d'autres substances (par exemple, du produit de nettoyage pour lave-vaisselle, du détergent liquide). Cela endommagerait votre appareil.

Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides.

Quand faut-il remplir à nouveau le compartiment à produit de rinçage ?

Si le témoin du produit de rinçage ( ) sur le panneau de commande n'est pas allumé, vous pouvez toujours évaluer la quantité de produit d'après la couleur de l'indicateur visuel de niveau situé près du bouchon. Quand le compartiment à produit de rinçage est plein, l'indicateur est complètement noir. La taille du point noir

diminue proportionnellement à la baisse de la quantité de produit de rinçage. Vous ne devez jamais laisser le niveau du produit de rinçage descendre en dessous d'1/4 plein. La taille du point noir sur l'indicateur évolue en fonction du niveau du produit de rinçage, comme indiqué dans l'illustration ci-dessous.

Plein 3/4 plein 1/4 plein

1/2 plein Vide

Fonction du détergent

Les composants chimiques du détergent sont nécessaires pour enlever les saletés, les broyer et les évacuer du lave-vaisselle. La plupart des détergents de qualité commerciale conviennent à cet effet.

AVERTISSEMENT

Utilisation correcte du détergent. Utilisez uniquement des détergents conçus spécialement pour être utilisés dans un lave-vaisselle. Conservez votre détergent dans un endroit frais et sec. Ne placez du détergent en poudre dans le compartiment que lorsque vous êtes prêt(e) à démarrer le lave-vaisselle.

• Le détergent pour lave-vaisselle est corrosif ! Conservez le détergent pour lave-vaisselle hors de portée des enfants.

Remplissage du compartiment à produit de rinçage

1. Ouvrez le compartiment à produit de rinçage en soulevant la languette du couvercle.

1. Versez le produit de rinçage dans le compartiment, en veillant à ne pas trop le remplir.

1. Refermez ensuite le compartiment en abaissant le couvercle.

Réglage du compartiment à produit de rinçage

Pour obtenir une performance de séchage optimale avec le moins de produit de rinçage possible, le lave-vaisselle est conçu pour

régler la consommation selon l'utilisateur. Veuillez suivre les étapes ci-dessous.

1. Ouvrez la porte et mettez le lave-vaisselle sous tension en le branchant sur une prise.
2. Dans les 60 secondes suivant l'étape 1, appuyez sur le bouton « Programmes » pendant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour accéder au mode de réglage ; le témoin du produit de rinçage clignotera à une fréquence de 1 Hz.
3. Appuyez sur le bouton « Programmes » pour sélectionner le bon réglage, en fonction de vos habitudes. L'ordre d'affichage des réglages est le suivant : D1 -> D2 -> D3 -> D4 -> D5 -> D1.

Plus le chiffre est élevé, plus le lave-vaisselle utilisera de produit de rinçage.

1. Le réglage s'enregistrera si vous appuyez sur le bouton d'alimentation ou si vous n'effectuez aucune intervention pendant 5 secondes.

1. Veuillez choisir un type d'ouverture selon la situation
2. Ouvrez le couvercle en coulissant le loquet de déverrouillage.
3. Ouvrez le couvercle en appuyant sur le loquet de déverrouillage.

1. Ajoutez du détergent dans la plus grande cavité pour le cycle de lavage principal. Pour un lavage optimal, particulièrement si la vaisselle est très sale, versez une petite quantité de détergent sur la porte. Cette dose de détergent supplémentaire s'activera au cours de la phase de prélavage.

1. Fermez le couvercle en le coulissant vers l'avant tout en appuyant vers le bas.

REMARQUE

• Veuillez noter que les réglages peuvent varier selon le degré de salissure de la vaisselle.
• Merci de suivre les recommandations du fabricant indiquées sur l'emballage du détergent.

Chargement des paniers conformément à la norme EN 50242

Panier supérieur :

Numéro	Catégorie
1	Tasses
2	Soucoupes
3	Verres
4	Petits bols
5	Bols moyens
6	Grand saladier

Panier inférieur

Numéro	Catégorie
7	Assiettes à dessert
8	Grandes assiettes
9	Assiettes creuses
10	Plat ovale

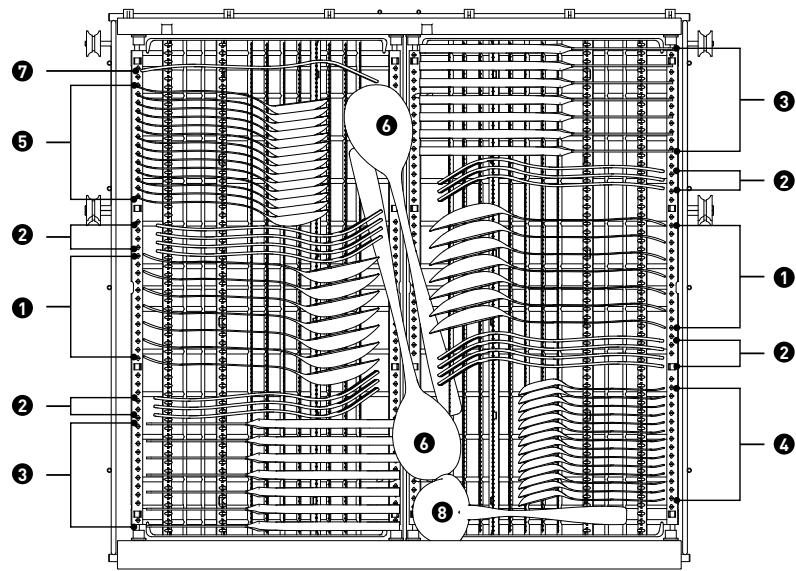

Compartiment à couverts

Français

1

2

3

4

5

6

7

8

Informations pour le test de comparabilité, conformément à la norme EN 50242 Capacité : 14 couverts Position du panier supérieur : position basse Programme : ÉCO Réglage du produit de rinçage : 6 Réglage de l'adoucisseur d'eau : H3

Numéro	Catégorie
1	Cuillères àSoupe
2	Fourchettes
3	Couteaux
4	Cuillères àcafé
5	Cuillères àdessert
6	Cuillères de service
7	Fourchettes de service
8	Louches

Conseils d'utilisation du compartiment à couverts

Tirez le panier gauche vers le haut et réglez-le en position basse. Vous vous retrouverez avec le panier gauche à plat et le panier droit en biais.

Tirez le panier droit vers le haut. Les paniers gauche et droit seront alors tous deux à plat.

Déplacez le panier droit de la droite vers la gauche, de manière à ce que les deux paniers se chevauchent.

Retirez le panier droit du cadre, pour ne laisser que le panier gauche.

Programmation du lave-vaisselle

Tableau des cycles de lavage

Le tableau ci-dessous indique les programmes qui conviennent le mieux en fonction des quantités de résidus de nourriture sur la vaisselle, ainsi que la quantité de détergent requise. Il donne également diverses informations sur les programmes.

signifie : que vous devez remplir le compartiment à produit de rinçage.

Programmes	Description du cycle	Détergent de prélavage/ principal	Durée de fonctionnement (min)	Énergie (kWh)	Eau (L)	Produit de rincege	Séchage supplémentaire
Intensif	Prélavage (50 °C) Lavage (65 °C) Rinceage Rinceage Rinceage (62 °C) Sèchage	5/30g	200	1.55	19	●	210 (+10)
Normal	Prélavage (45 °C) Lavage (55 °C) Rinceage Rinceage Rinceage (55 °C) Sèchage	5/30g	145	1.05	19	●	155 (+10)
ECO (* EN 50242)	Lavage (48 °C) Rinceage Rinceage (47 °C) Sèchage	5/30g	180	0.83	11	●	183 (+3)
Verre	Prélavage (40 °C) Lavage (50 °C) Rinceage Rinceage Rinceage (50 °C) Sèchage	5/30g	125	0.95	19	●	135 (+10)
90'	Lavage (55 °C)	35g
	Rinçage	(1 tablette)	90	0.85	11.5	●	95 (+5)
90 min	Rinçage (50 °C) Séchage
	Rinçage (50 °C) Séchage
Rapide	Lavage (40 °C)	25g	30	1.27	11.5	○	/
	Rinçage (40 °C) Rinçage (55 °C)

REMARQUE

EN 50242 : ce programme correspond au cycle d'essai. Informations pour le test de comparabilité conformément à la norme EN 50242.

Lancement d'un cycle de lavage

1. Sortez les paniers supérieur et inférieur, chargez la vaisselle, puis rentrez-les à nouveau. Il est recommandé de charger d'abord le panier inférieur et ensuite le niveau supérieur.
2. Versez le détergent.
3. Branchez la fiche dans la prise de courant. Pour les informations relatives à l'alimentation électrique, référez-vous à la « Fiche produit » sur la dernière page de ce guide. Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
4. Ouvrez la porte, appuyez sur le bouton d'alimentation.
5. Choisissez un programme, le témoin correspondant s'allumera. Ensuite, fermez la porte et le lave-vaisselle démarrera le cycle de lavage.

Changement de programme en cours de cycle

Un cycle de lavage ne peut être modifié que

s'il a commencé depuis peu. Si le cycle est plus avancé, il est possible que le détergent ait déjà été libéré et que l'appareil ait déjà vidangé l'eau de lavage. Si c'est le cas, le lave-vaisselle devra être reprogrammé et le compartiment à détergent devra être rempli à nouveau. Pour reprogrammer le lave-vaisselle, suivez les instructions ci-dessous :

1. Ouvrez légèrement la porte pour arrêter le lave-vaisselle. Une fois que le bras de lavage aura cessé de fonctionner, vous pourrez ouvrir la porte complètement.
2. Appuyez sur le bouton « Programmes » pendant plus de trois secondes et la machine se mettra en pause.
3. Vous pourrez alors modifier le programme pour régler le cycle souhaité.

Ajout de vaisselle oubliée

Vous pouvez ajouter de la vaisselle oubliée à tout moment avant l'ouverture du compartiment à détergent. Dans ce cas, suivez les instructions ci-dessous :

1. Ouvrez légèrement la porte pour interrompre le lavage.
2. Une fois que les bras de lavage auront cessé de fonctionner, vous pourrez ouvrir complètement la porte.
3. Ajoutez la vaisselle oubliée.
4. Fermez la porte.
5. Le lave-vaisselle se remettra en route.

AVERTISSEMENT

Il est dangereux d'ouvrir la porte en cours de cycle, car la vapeur chaude pourrait vous brûler.

Ouverture automatique

À la fin du lavage, la porte s'ouvrira automatiquement pour un séchage optimal.

REMARQUE

La porte du lave-vaisselle ne doit pas être bloquée quand elle est réglée pour s'ouvrir automatiquement. Cela pourrait nuire à la fonctionnalité de verrouillage de la porte.

Le témoin lumineux s'éteint à l'ouverture automatique de la porte.

- MISE EN GARDE :

• Risque de brûlures du visage et des mains
• Ne pas approcher au-dessus de la porte entrebâillée de l'appareil dès son ouverture automatique. - Ne pas ouvrir complètement la porte de l'appareil dès son ouverture automatique.
• Ne pas laisser un enfant à proximité de l'appareil lors de son fonctionnement.
• Il est recommandé d'ouvrir la porte complètement AU MOINS 20 MINUTES après son ouverture automatique de la porte par entrebâillement.

Durant ces 20 minutes, de la vapeur très chaude s'évacuera et la vaisselle refroidira afin de vous permettre de la décharger des paniers.

• NOTE : Veillez à ne pas oublier de placer la protection pour le meuble de votre cuisine afin de ne pas le détériorer prématurément avec la vapeur d'eau émise lors des ouvertures automatiques de la porte.

Nettoyage et entretien

Entretien de l'extérieur de l'appareil

Porte et joint de la porte

Nettoyez régulièrement les joints de porte à l'aide d'un chiffon doux et humide, pour éliminer les résidus de nourriture.

Lors du chargement du lave-vaisselle, les résidus de nourriture et de boissons peuvent couler sur les côtés de la porte du lave-vaisselle. Ces surfaces se trouvent à l'extérieur de la cuve et l'eau des bras de lavage ne parvient pas jusqu'à elles. Tous les résidus doivent être essuyés avant de fermer la porte.

Panneau de commande

S'il est nécessaire de le nettoyer, le panneau de commande doit être essuyé uniquement avec un chiffon doux et humide.

ATTENTION

Pour éviter toute pénétration d'eau dans le dispositif de verrouillage de la porte et les composants électriques, n'utilisez jamais de spray nettoyant, quel qu'il soit.

• N'utilisez jamais de tampons ou de nettoyants abrasifs sur les surfaces externes de l'appareil, car ils risqueraient de rayer la finition. Certains papiers essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien de l'intérieur de l'appareil

Système de filtration

Le système de filtration au bas de la cuve retient les gros résidus pendant le cycle de lavage. Les résidus recueillis peuvent obstruer les filtres. Contrôlez régulièrement l'état des filtres et nettoyez-les si nécessaire sous l'eau courante. Suivez les étapes ci-après pour nettoyer les filtres de la cuve.

REMARQUE

Les illustrations sont fournies à titre indicatif uniquement, les modèles des systèmes de filtration et de bras de lavage peuvent varier.

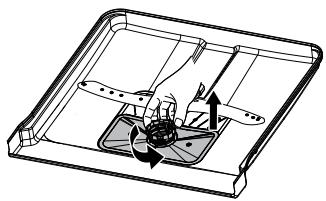

1. Tenez le préfiltre et faites-le tourner dans le sens inverse des aiguilles d'une montre pour libérer le filtre. Tirez le filtre vers le haut et sortez-le du lave-vaisselle.

1. Tirez le contrôle fin vers le bas pour le désolidariser du groupe contrôle.

Le préfiltre peut être séparé du filtre principal en appuyant doucement sur les languettes en haut du filtre et en tirant sur le filtre pour le sortir.

1. Les plus gros résidus de nourriture peuvent être nettoyés en rinçant les filtres sous l'eau courante.

Pour un nettoyage plus approfondi, utilisez une brosse de nettoyage douce.

1. Remontez les filtres dans l'ordre inverse du démontage, replacez le groupe filtrant et tournez-le dans le sens des aiguilles

d'une montre jusqu'à la flèche correspondant à la position fermée.

ATTENTION

• Ne serrez pas trop les filtres. Replacez les filtres correctement et dans l'ordre, sinon de gros résidus pourraient entrer dans le système et provoquer un blocage.
• N'utilisez jamais le lave-vaisselle sans avoir remis les filtres en place. Si les filtres ne sont pas remis en place correctement, cela risque de nuire aux performances de l'appareil et d'endommager la vaisselle et les ustensiles.

Bras de lavage

Vous devez nettoyer régulièrement les bras de lavage pour éviter que les substances chimiques contenues dans l'eau calcaire n'obstruent les jets et les roulements des bras de lavage.

Pour nettoyer les bras de lavage, suivez les instructions ci-dessous :

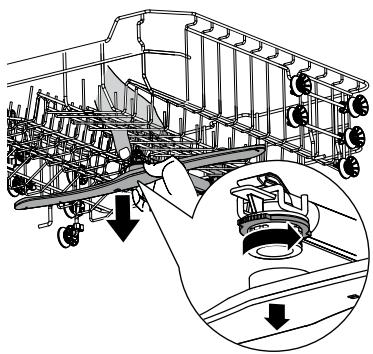

Pour retirer le bras de lavage supérieur, maintenez immobile l'écrou central et faites tourner le bras de lavage dans le sens inverse des aiguilles d'une montre pour l'enlever.

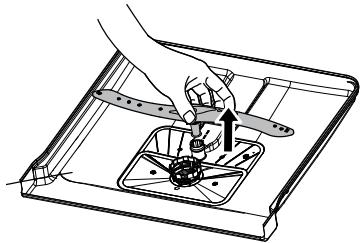

Pour sortir le bras de lavage inférieur, tirez-le vers le haut.

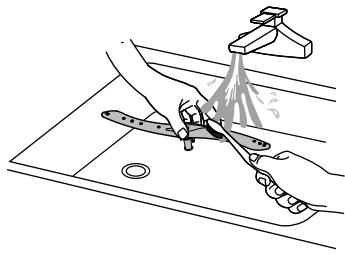

Lavez les bras de lavage à l'eau tiède savonneuse et utilisez une brosse douce pour nettoyer les jets. Remettez-les en place après les avoir bien rincés.

Entretien général du lave-vaisselle

Précautions contre le gel

L'hiver, vous devez prendre des mesures de protection contre le gel pour votre lave-vaisselle. Après chaque cycle de lavage, veuillez suivre la procédure ci-après :

1. Coupez l'alimentation électrique du lave-vaisselle au niveau de la source.
2. Fermez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'eau.
3. Vidangez l'eau du tuyau d'arrivée et du robinet (utilisez un seau pour récupérer l'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet.
5. Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l'eau dans la cuve de décantation.

Après chaque lavage

Après chaque lavage, fermez l'arrivée d'eau de l'appareil et laissez la porte entrouverte pour éviter la formation d'humidité et d'odeurs à l'intérieur.

Débranchement de la prise

Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise.

Nettoyage avec des solvants ou des substances abrasives à proscrire

Pour nettoyer l'extérieur et les pièces en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.

Pour retirer des taches ou salissures de la surface intérieure, servez-vous d'un chiffon humidifié avec de

l'eau et un peu de vinaigre, ou d'un produit de nettoyage conçu spécialement pour les lave-vaisselle.

En cas d'inutilisation prolongée

Nous vous recommandons d'effectuer un cycle de lavage à vide, puis de débrancher la fiche de la prise, d'arrêter l'arrivée d'eau et de laisser la porte de l'appareil entrouverte. Ceci contribuera à ce que les joints de porte durent plus longtemps et évitera la formation d'odeurs à l'intérieur de l'appareil.

Déplacement de l'appareil

Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si cela est indispensable, vous pouvez le coucher sur le dos.

Joints

L'un des facteurs contribuant à la formation d'odeurs dans le lave-vaisselle est la présence de restes de nourriture coincés dans les joints. Un nettoyage régulier avec une éponge humide permet d'éviter que cela ne survienne.

Conseils de dépannage

Avant d'appeler un technicien

La consultation des tableaux des pages suivantes peut vous éviter d'avoir à appeler un technicien.

Problèmes	Causes possibles	Solutions
Le lave-vaiselle ne démarre pas	Un fusible a grillé ou le disjoncteur s'est déclenché.	Remplacez le fusible ou réactivez le disjoncteur. Retirez tous les autres apparèils utilisant le même circuit que le lave-vaiselle.
	L'appareil n'est pas sous tension.	Vérifiez que le lave-vaiselle est allumé et que sa porte est bien fermée. Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale.
	La pression d'eau est faible.	Vérifiez que l'acciviée d'eau est correctement raccordée et que le robinet d'eau est ouvert.
	La portedu lave -vaisselle n'est pas fermée correctement.	Veillez à bien fermer la porte en enclenchant le loquet.
L'eau du lave-vaiselle ne se vidange pas	Le tuyau de vidange est tordu ou coincé.	Vérifiez le tuyau de vidange.
	Le filtré est bouché.	Contrôlez le préfiltre.
	L'évier de la cuisine est bouché.	Vérifiez si l'évier de la cuisine se vide correctement. Si c'est l'évier de la cuisine qui est bouché, vous aurez besoin d'un plombierplatz où que d'un réparateur de lave-vaiselle.
Présence de mousse dans la cuve	Le détergent n'est pas adapté.	Utilisez uniquement un détergent spécifique pour lave-vaiselle pour éviter la formation de mousse. Si cela se produit, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 litres d'eau froide dans la cuve du lave-vaiselle.Fermez la portedu lave-vaiselle, puis sélectionnez n'importe quel cycle. Le lave-vaiselle commencera par évacuer l'eau. Ouvrez la porte une fois que la phase de vidange sera terminée et vérifiez si la mousse a disparu.Régétez l'opération si nécessaire.
	Du produit de rinceage a été renversé.	Essuyez toujours immédiatement tout produit de rinceage renversé.

L'intérieur de la cuve est taché

Un détergent contenant du colorant a peut-être été utilisé.

Assurez-vous que votre détergent ne contient pas de colorant.

Problèmes	Causes possibles	Solutions
Film blanc sur la surface interieure	Minéraux présents dans l'eau calcaire.	Pour nettoyer l'intérieur de l'appareil, utilisez une éponge humide avec du détergent pour lave-vaisselle et portez des gants en cautchouc. N'utilise jamais d'autres produits de nettoyage que du détergent pour lave-vaisselle, pour éviter le risque de formation de mousse.
Taches de rouille sur les couverts	Les objets concernés ne résistant pas à la corrosion.	Évitez de passer au lave-vaisselle des objets qui ne résistant pas à la corrosion.
	Vous n'avez pas démarré de programme juste après l'ajout de sel régérément. Du sel s'est retrouvé dans le cycle de lavage.	Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si elle existe sur votre modèle), après avoir ajouté du sel régérément.
	Le couvercle de l'adoucisseur d'eau est mal fixé.	Vérifiez que le couvercle de l'adoucisseur d'eau est bien fermé.
Bruits de chocs provenant du lave-vaisselle	Un bras de lavage tape contre un object dans un panier.	Arrêtez le programme et réorganisez les objets qui entravent le bras de lavage.
Bruits de téléphone provenant du lave-vaisselle	De la vaisselle rouge dans le lave-vaisselle.	Interrompez le programme et réorganisez la vaisselle.
Bruits de chocs provenant des conduites d'eau	Ceci peut être lié à l'installation sur place ou au diamètre des tuyaux.	Ceci est sans influence sur les fonctionnalités du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été chargée correctement.	Voir la PARTIE « Préparation et chargement de la vaisselle »
	Le programme n'était pas suffisamment puissant.	Sélectionnez un programme plus intensif.
	Une quantité insuffisante de détergent a été libérée.	Utilisez plus de détergent, ou changez-en.
	Des objetsBloquent les mouvements des bras de lavage.	Réorganisez les objets pour que les bras de lavage puissant tournier librement.
	Le groupe filtreet n'est pas propre ou n'a pas été inséré correctement au fond de la cuve. Ceci peut bloquer les jets des bras de lavage.	Nettoyez et/ou insérez correctement le filtré. Nettoyez les jets des bras de lavage.
Les verres sont troubles	Combinaison d'une eau douce et d'une troppe grande quantité de détergent	Utilisez moins de détergent si vous est douce et sélectionnez un cycle plus court pour laver les verres.
Des taches b l an c h es apparaissent sur la vaisselle et les verres	Dans les régions où l'eau est calcaire, des dépôts calcaires peuvent apparaitre.	Ajoutez plus de détergent.
Marques noires ou grises sur la vaisselle	Des ustensiles en aluminium ont froté contre la vaisselle.	Utilisez un nettoyant légèrement abrasif pour éliminer ces traces.
Il reste du détergent dans le compartment	La vaisselle bloque le compartment à détergent.	Chargez la vaisselle correctement.
La vaisselle ne sèche pas	Chargement incorrect.	Chargez le lava-vaisselle de la manière indiquée dans ce guide.
	La vaisselle a été sortie tropôt.	Ne videz pas votre lava-vaisselle immédiatement après le lavage. Entrouvre la porte pour que la vapeur puisse sorting. Attendeze que la température interieure ait diminué et que la vaisselle ne soit pas trop chaude au toucher avant de la sorting. Commencez par décharger le panier inférieur pour éviter de faire couler de l'eau sur la vaisselle propre depuis le panier supérieur.
	Le mauvais programme a été sélectionné.	Avec un programme court, la température de lavage est plus BASSE, ce qui diminue les performances de lavage. Choisissez un programme avec une durée de lavage longue.
	Utilisation de couverts avec un revêtement de mauvaise qualité.	L'évacuation de l'eau est plus difficile avec ces objets. Les couverts ou la vaisselle de ce type ne doivent pas être passés au lava-vaisselle.

REMARQUE

• Si vous ne parvenez pas à régler le problème, demandez l'aide d'un technicien professionnel.
• Le fabricant applique une politique d'amélioration et d'actualisation constantes de ses produits et se réserve le droit d'apporter des modifications à l'appareil sans notification préalable.
• Si vous avez perdu le guide d'utilisation ou s'il est obsolète, vous pouvez demander au fabricant ou au vendeur concerné de vous en fournir un nouvel exemplaire.

Codes d'erreur

En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur pour vous aider à identifier le problème :

Codes	Significations	Causes possibles
E1	Temps de replissage plus long	Les robinets ne sont pas ouverts, l'arrivée d'eau est obstruée ou la pression d'eau est trop faible.
E3	La température requise n'est pas atteinte	Dysfonctionnement d'un élément chauffant.
E4	Débordement	Un élément du lave-vaisselle fuit.
Ed	Problème de communication entre le circuit imprimé principal et celui de l'affichage.	Circuit ouvert ou rupture du câblage de communication.

ATTENTION

• En cas de débordement, coupez l'arrivée d'eau principale avant d'appeler un technicien.
• Si de l'eau se trouve au fond de la cuve en raison d'un trop-plein ou d'une petite fuite, cette eau doit être retirée avant de redémarrer le lave-vaisselle.

Emballage et environnement

MISE AU REBUT DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport.

Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

13/14

Cet appareil comporte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Pour la sécurité des enfants, rangez vos valeurs en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus: www.consignesdetri.fr

Merci!

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

NL GARANTIEVOORWAARDEN
