HC 60 K TER - Hotte HIGH ONE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte de cuisine
Fonction principale	Extraction des vapeurs et odeurs de cuisson
Mode d'installation	Non précisé
Puissance moteur	Non précisé
Nombre de vitesses	Non précisé
Niveau sonore	Non précisé
Type de filtration	Filtres à graisse et/ou charbon actif
Matériau	Non précisé
Dimensions (L x P x H)	Non précisé
Type d'éclairage	Non précisé
Consommation électrique	Non précisé
Alimentation	Électrique
Couleur	Non précisé
Mode d'évacuation	Extraction ou recyclage
Commande	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - HC 60 K TER HIGH ONE

Comment installer le HIGH ONE HC 60 K TER ?

Pour installer le HIGH ONE HC 60 K TER, suivez les étapes suivantes : 1. Déballez le produit et vérifiez le contenu. 2. Placez l'appareil sur une surface plane. 3. Branchez l'alimentation électrique. 4. Connectez les câbles aux ports appropriés selon le manuel d'utilisation.

Que faire si le produit ne s'allume pas ?

Si le HIGH ONE HC 60 K TER ne s'allume pas, vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Essayez de changer de prise ou de vérifier le câble d'alimentation.

Comment effectuer un reset de l'appareil ?

Pour réinitialiser le HIGH ONE HC 60 K TER, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez dessus pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Quels sont les avertissements de sécurité à prendre en compte ?

Assurez-vous de ne pas exposer le HIGH ONE HC 60 K TER à l'humidité, à la chaleur excessive ou à des chocs mécaniques. Ne tentez pas d'ouvrir l'appareil vous-même.

Comment nettoyer le HIGH ONE HC 60 K TER ?

Pour nettoyer le HIGH ONE HC 60 K TER, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation du HIGH ONE HC 60 K TER est disponible sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

Comment contacter le service client en cas de problème ?

Pour contacter le service client, veuillez visiter le site web du fabricant et utiliser le formulaire de contact ou les informations de contact fournies dans la section 'Assistance'.

MODE D'EMPLOI HC 60 K TER HIGH ONE

Merci d'avoir besoin ce produit HIGHONE. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque HIGHONE sont synonyms d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

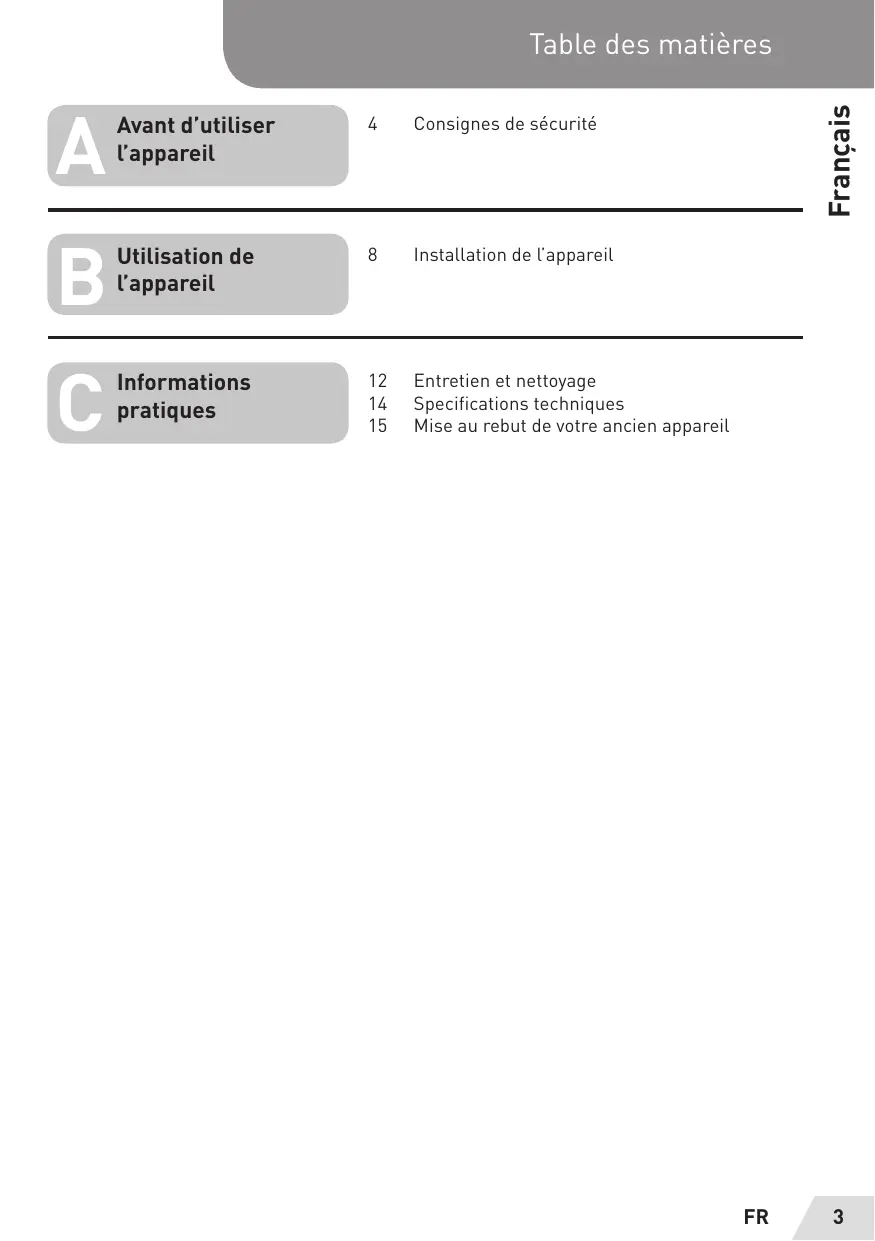

Avant d'utiliser l'appareil

4 Consignes de sécurité

Utilisation de l'appareil

8 Installation de l'appareil

Informations pratiques

12 Entretien et nettoyage
14 Specifications techniques
15 Mise au rebut de votre ancien apparéil

Veuillez lire attentivement le contenu de ce guide d'utilisation, car il vous fournit des indications importantes pour une installation, une utilisation et un entretien en toute sécurité. Conservez-le afin de pouvoir le consulter ultérieurement. Cet appeareil a été conçu pour être utilisé en mode aspiration (evacuation de l'air à l'extérieur - Fig. 1A), en mode filtrant (retour de l'air à l'intérieur - Fig. 1B) ou avec un moteur externe (Fig. 1C).

Consignes de sécurité

• Attention, lorsque vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité dans la même piece, vous risquez de créé un problème « d'inversion de flux »

Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans la pièce ne doit pas dépasserles4Pa(4x105bars).

Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante de la pièce. Pour l'évacuation vers l'extérieur, veuilles vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau d'alimentation électrique:

• Lisez les données figurant sur la plaque signalétique (à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Vérifiez également si la prise est adaptée.

• En cas de doute, contactez un électricien qualifié.

• Si le cordon d'alimentation est endommagé, vous devez le remplaçer par un autre cordon ou par un ensemble prévu à cet effet, que vous pouvez commander auprès du fabricant ou de son service d'assistance technique.

• Raccordez le dispositif au

secteur à l'aide d'une prise équipée d'un fusible de 3 A ou aux deux fils du diphase protégés par un fusible de 3 A.

ATTENTION

Dans certaines circonstances, les apparciels électroménagers peuvent être dangereux.

• N'essayez pas de contrôle l'état des filtrres lorsque la hotte est en marche.
• Ne touchez jamais les lampes et les zones adjacentes pendant et juste après une utilisation prolongée de l'éclairage.
• Il est absolument interdit de flamber quoi que ce soit sous la hotte.

• Évitez les flammes nues, elles sont dangereuses pour les filtres et risquent de déclencher un incendie.

• Surveillez constamment la friture pour éviter que de l'huile surchauffée ne prenne feu.

• Avant de procesder a toute operation d'entretien, coupez l'alimentation electrique de la hotte.
• Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
  Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Lorsque la hotte est utilisé en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendier risque de se déclarer.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectuels par des enfants sans surveillance

• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• Une ventilation ajusté de la pièce devra être apporté quand la hotte est utilisée en même temps que des apparêls utilisant du gaz ou autres combustibles.

• Les détails concernant l'entretien de l'appareil figurent dans le paragraphe "Entretien et nettoyage".

• Il y a un risque d'incendie si le nettoyage n'est pas apporté selon les instructions.

• Ne pas flamber des alimentents sous la hotte de cuisine.

• L'air ne doit pas etre décharge dans un conduit utilise pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles.

• Les règlements concernant le déchargement de l'air devront être suivis.

ATTENTION

Lespartiesaccessiblespeuventetrechaudeslorsque l'appareilestutiliséavecdesappareilsde cuisine.

François

Installation de l'appareil

Fig. 1

B
C

CM	D
50	456
60	556
70	656
80	756
90	856

CM	E
50	410
60	510
70	610
80	710
90	810

2A

2C

2B

Fig. 2

François

AMPOULE TUBULAIRE ACANDESCENCE

• 25 mm - L85-E14 - 40 W

AMPOULE HALOGENE

-035mm-E14-28W

Fig. 8

• Le montage et les branchements électriques doivent être effectuels par du personnel qualifié.
• Mettez des gants de protection avant de procéder aux opérations de montage.

Branchements électriques

• Cette hotte est un apparéil de classe II, qui ne doit pas être raccordé à la terre. La prise doit demeurer accessible après l'installation de l'appareil. Si l' apparéil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, proportionnel à la charge et conforme à la réglementation applicable en la matière, doit être intercalé entre le secteur et l' apparéil.

• Le raccordement au réseau électrique doit être réalisé comme suit :

MARRON = L (ligne)

BLEU = N (neutre).

• La distance minimum entre la surface de cuisson sur laquelle se trouvent les recipients de cuisson et la partie la plus BASSE de la hotte doit etre de 65 cm au minimum. S'il est necessaire d'utiliser un tuyau de connexion composé de deux parties ou davantage, la partie supérieure doit se couver a l'extérieur de la portion inférieure. Ne reliiez pas le tuyau d'échévement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées d'appareils alimentés par une énergie autre qu'électrique.

• S'il s'agit d'une hotte aspirante, il est nécessaire de prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

ATTENTION

Si les lampes ne s'allument pas, assurez-vous qu'elles sont correctement visées.

Installation

Avant de procéder aux opérations de montage (selon le modèle que vous avez achété), pour manipuler plus aisément l'appareil, nous vous conseillons desterolir la grille, comme cela est illustré dans la Fig. 5.

• L'appareil est équipé de 2 sorties d'air, l'une dans la partie supérieure et l'autre dans la partie arrêté, à utiliser selon vos besoin [Fig. 1A].

La bride D, à laquelle doit être raccordé le tuyau d'évacuation de l'air, ainsi qu'un bouchon B pour fermer la sortie d'air inutilisée, sont fournis avec le produit.

• Cet apparéil peut être monté de deux façons différentes :

1. Fixation de la hotte sous un meuble haut (Fig. 2):

• Percez 4 trous sur le meuble haut suivant les indications des figures 2 A-2 C.

• Placez la hotte sous le meuble haut et fixez-la à l'aide de 4 vis (non fournies) adaptées au type de meuble.

2. Fixation murale de la hotte (Fig. 2):

• Percez 4 troussuivantlesindicationsdes figures2A-2B.

• Accrochez la hotte au mur, en utilisant les 2 trous H, alignez-la à l'horizontal et fixez-la définitivement au mur en utilisant les deux trous de sécurité I (Fig. 2B).

En cas de montage différent, utilisez des vis et des goujons à expansion adaptés au type de mur (par exemple, béton armé, placoplatre, etc.). Si les vis et les goujons sont fournis avec l'appareil, assurez-vous qu'ils sont adaptés au type de paroi sur laquelle la hotte sera fixée.

• La hotte a eté préparée pour le type de fonctionnement souhaité. Les versions suivantes sont prévues :

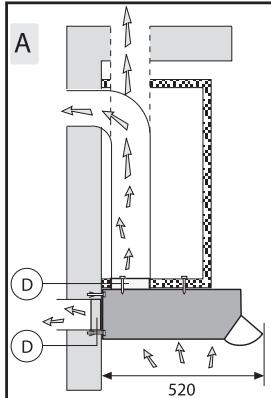

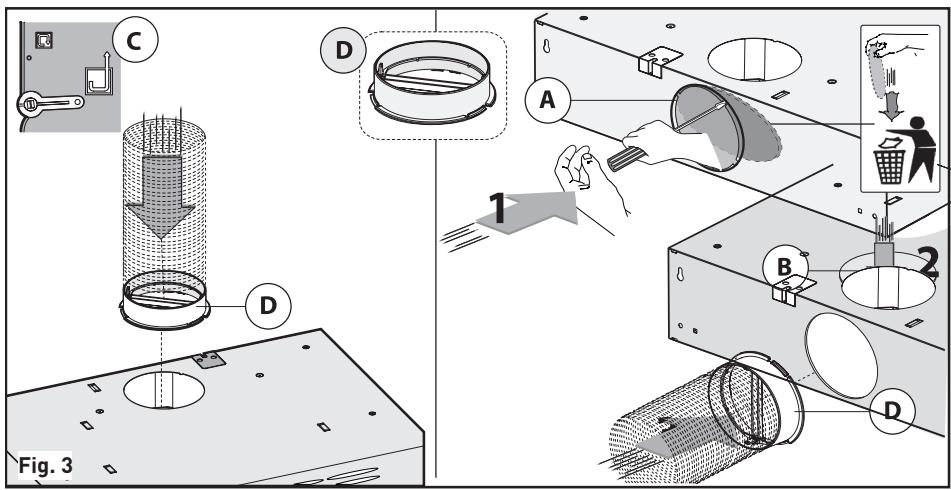

• Évacuation extérieure [Fig. 1A-3].

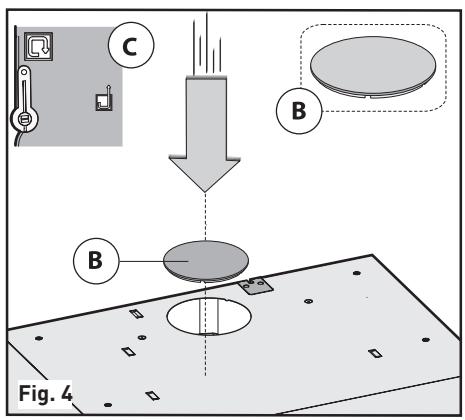

  -Recyclage (Fig.1B-4-7).
• S'il s'agit d'une hotter en version évacuation extérieure, placez le levier C de la maniere illustrée dans la Fig. 3.
• S'il s'agit d'une hotte en version recyclage, placez le levier C de la maniere illustrée dans la Fig. 4.

Version aspirante

Avec ce type d'installation, l'appareil évacue les vapeurs à l'extérieur par l'intémediaire d'une paroi périmétrale ou d'une canalisation existante. Vous devrez donc vous procurer un tube mural téléscopique non inflammable, du type prévu par les normes en vigueur, et le relier à la bride D (Fig. 1A). La bride D fournie avec l'appareil doit être fixée au-dessus de l'orifice d'évacuation d'air de la hotte, comme illustré dans la Fig. 3.

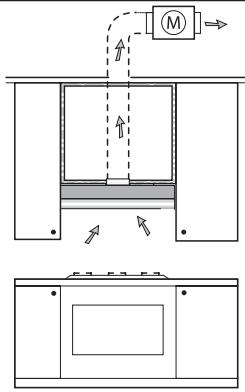

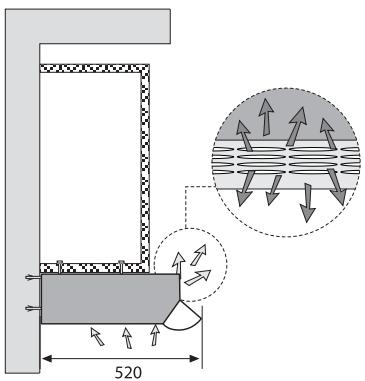

Version recyclage

Pour passer de la version évacuation à la version recyclage, demandez à votre fournisseur des filtres à charbon actif.

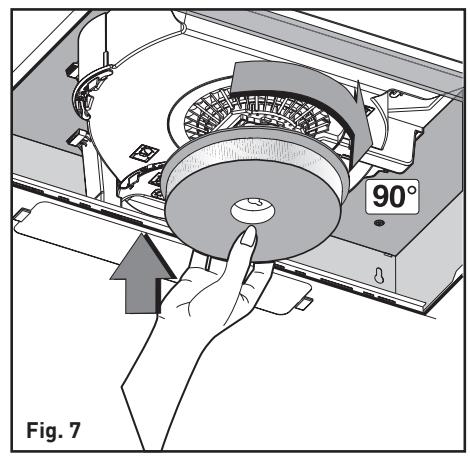

Montez les filtrres dans le groupe d'aspiration en les centrant bien à l'intérieur de la hotte et en les faisant pivoter de 90 degrés jusqu'à entendre un cig (Fig. 7). Pour effectuer cette opération, retirez la grille D (Fig. 5). Fermez l'orifice d'évacuation d'air à l'aide du bouchon B, comme illustré dans la Fig. 4.

Entretien et nettoyage

• Il est conseillé demettre en service la hottequelques minutes avant decommencer à cuisiner. De même, il est conseillé de l'arrête 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtrer anti-graisse et du filtrre à charbon actif.
• Le filtrtre anti-graisse a pour role de retenir les particules grasses en suspension dans l'air ; par conséquent, le délambda dans lequel il risque de se boucher varie selon l'utilisation de l'appareil.
• Pour prévenir un risque d'incendie, il est nécessaire de laver les filtrres antigraissse tous les 2 mois,

à la main en utilisant un détergent liquide neutre non abrasif ou au lave-vaisselle à température basse et en cycle court.
- ÀpRES plusieurs lavages, leur couleur peut changer. Cela n'est pas un motif de remplacement.
- Les filtrres à charbon actif servent à purifier l'air qui sera rejeté dans la piece et à atténuer les odeurs générées par la cuisson.
- Les filtrres à charbon actif non régénérables doivent être replacés tous les 4 mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité du nettoyage du filtré anti-graisse.
- Avant de monter les filtrés anti-graisse et les filtrés à charbon actif régénérables,

il est important que ceux-ci soient bien secs.

• Nettoyez féquèment la hôte, à l'intérieur comme à l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou un détergent liquide neutre non abrasif.
• Le système d'éclairage est concu pour être employé pendant la cuisson et non pour une utilisation prolongée pour éclairer lapiece. L'utilisation prolongée de l'éclairage réduit considérablement la durée de vie moyenne de la lampe.
• Si l'appareil est doté d'une lumière de courtoisie, elle ne peut être utilisée de manière prolongée en vue d'éclairer la piece.

ATTENTION

Le non-respect de ces consignes de nettoyagede la hotte, deremplacement et de nettoyage des filtres comportedes risques d'incendie. Il estdonc recommandede suivres cinsstructions.

Remplacement des panneaux acryliques ou métalliques

Pour remplacer les panneaux acryliques ou métalliques, vous doivent d'abordsterolir la grille D en appuyant sur les deux touches laterales B comme illustré dans la Fig.5.

Retirez les 2 pièces de fixation des filtres B (Fig. 6) ainsi que le panneau acrylique ou métallique C.

Pourremonterlezout,refaites les memes opérations dans l'ordre inverse.

Remplacement des ampoules à incandescence/halogènes (Fig. 8)

Utilisez uniquement des ampoules du même type et de même puissance que celles installées sur l'appareil.

Nous déclinons toute responsabilité pour les évventuels dommages resultant du non-respect de ces instructions.

a	Nom du fournisseur ou marque;	HIGHONE
b	Référence du modèle établie par le fournisseur	HC 60 D 305 W/K/X TER	HC 60 W/K/X TER
c	Consommation d'énergie annuelle (AEChotte) calculée conformément à l'annexe II, point 2, en kWh/a et arrondie à la première décimale	108.7	86,8
d	Classe d'efficacité energétique du modèle	E	E
e	Efficacité fluidodymanique (FDEhotte) arrondie à la première décimale	10,1	3,1
f	Classe d'efficacité fluidODYnamique du modèle	E	G
g	Efficacité lumineuse (LEhotte)	1,7	2
h	Classe d'efficacité lumineuse du modèle	G	G
i	Efficacité de filtration des graisses	66%	81%
j	Classe d'efficacité de filtration des graisses du modèle	D
k	Débit d'air (en m3/h arrondi à l'entier le plus proche) à la vitesse minimale et maximaile en fonctionnement normal, mode intensif ou «boost» exclu	MIN : 150 m3/h MAX : 305 m3/h	MIN : 104 m3/h MAX : 175 m3/h
l	Le cas échéant, le débit d'air (en m3/h arrondi à l'entier le plus proche) en mode intensif ou «boost»;	-	-
m	Émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche), à la vitesse minimale et maximaile disponible en fonctionnement normal	70	61
n	Le cas échéant, les émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche) en mode intensif ou «boost»	-	-
o	Le cas échéant, la consommation d'énergie en mode «arrêt», [Po], en watts, arrondie à la deuxième décimale	0	0
p	Le cas échéant, la consommation d'énergie en mode «veille», [Ps], en watts, arrondie à la第二种e décimale	-	-

Mise au rebut de votre ancien apparéil

COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produitportelesymboleDEEE (Déchet d'Équipement Électrique et Électronique)signifiantqu'en fin de vie,ilne doitpasetrejetéaux déchetsmenagers,maisdéposéau centre de tri local.La valorisation des déchetscontribueàpréserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que vous produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus: www.consignesdetri.fr

Bedankt!

• Los produits écricos no deben tirarse jusqu'à la

• La connexion a la red électrique se doit realizar de la?singularmente forma:

MARRON = L (linea)

AZUL = N (neutro).

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.
