MODE D'EMPLOI CH 60 S373C HIGH ONE

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse

GARANTIEVOORWAARDEN

Merci d'avoir choses ce produit HIGHONE. Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque HIGHONE sont synonyms d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS

Parce que vous satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipues afin d'améliorer continuèlement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client http://www.electrodepot.be/avis-client

ELECTRO DEPOT

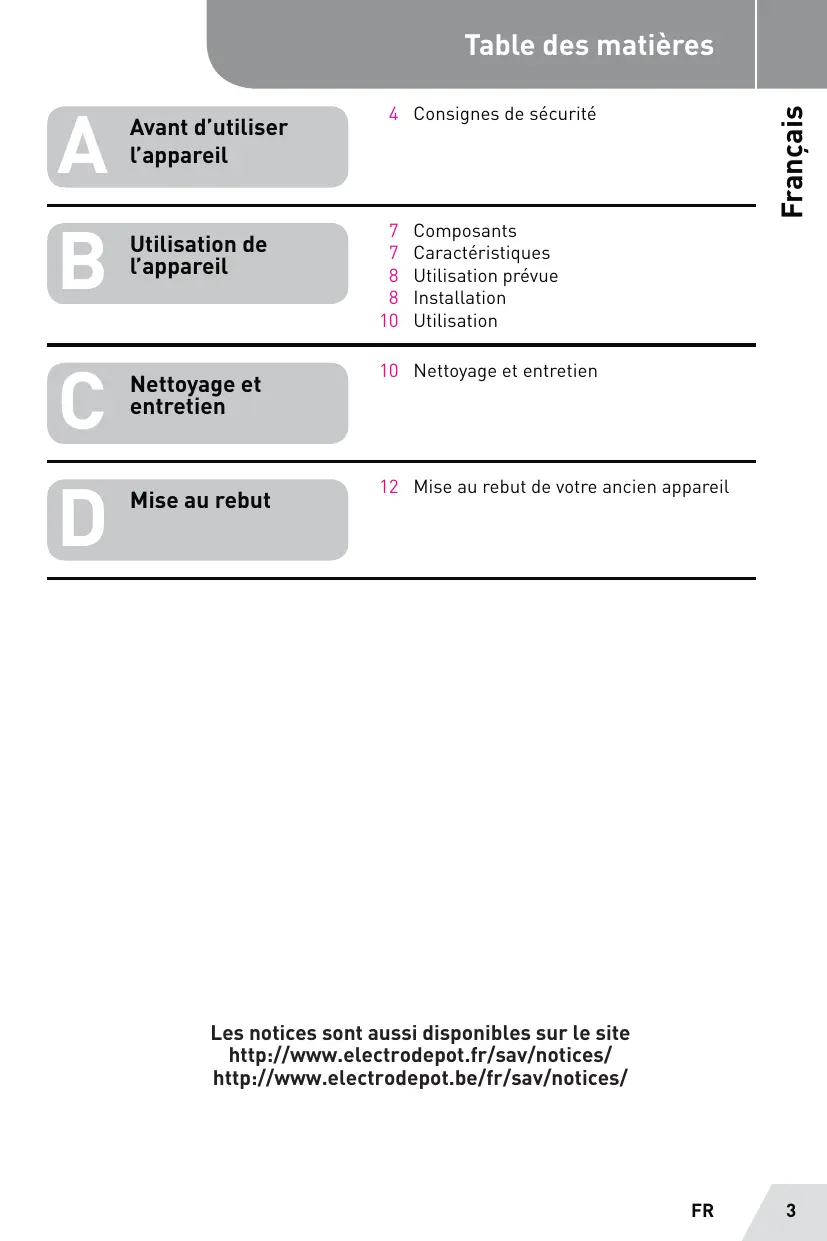

A	Avant d'utiliser l'ordinateurs	4	Consignes de sécurité
B	Utilisation de l'ordinateurs	7	Composants
		7	Caracteristiques
		8	Utilisation prévue
		8	Installation
		10	Utilisation
C	Nettoyage et entretien	10	Nettoyage et entretien
D	Mise au rebut	12	Mise au rebut de votre ancienordinateurs

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/ http://www.electrodepot.be/fr/sav/ notices/

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POURPOUVOIR VOUS Y RÉFERÉR ULTÉRIEUREMENT.

• Attention : si, dans la même piece, vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous risquez de creator un problème « d'inversion de flux »
• Dans ce cas, la hotte aspire l'air nécessaire à la combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers

l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• Lisez les données reportées sur la plaquette d'identification (appossee à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôlez aussi si la prise est adaptée.
• En cas de doutes, contactez un électricien qualifié.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
  Raccordez le dispositif au secteur à l'aide d'une

prise à fusible 3 A ou aux 2 fils du diphase protégés par un fusible 3 A.

ATTENTION ! Dans certaines circonstances, les apparéils électroménagers peuvent être dangereux :

• N'essayez pas de contrôle l'état des filtrés quand la hotte est en marche.
• Ne touchez jamais les lampes et les zones adjacentes pendant que l'éclairage est en utilisaition prolongée, ni immédiatement après.
• Il est absolument interdit de flamber des aliments sous la hotte.
• Évitez les flammes : elles sont dangereuses pour les filtres et risquent de provoquer un incendie.
• Surveillez constament les fritures pour éviter que l'huile surchauffée prenne feu.
• Avant de proceder à toute

opération d'entretien,
coupez l'alimentation
électrique de la hotte.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.
• Lorsque la hotte est utilisée en présence d'apparils utilisant du gaz ou autres combustibles, la

pièce doit être correctement ventilée.

• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
• Une ventilation ajusté de la pièce devra être apporté quand la hotte est utilisée en même temps que des apparêils utilisant du gaz ou autres combustibles (non applicables aux apparêils qui déchargent de l'air à l'arrête de la pièce).
• L'air ne doit pas être dé-chargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles (non applicable pour les-appareils qui déchargent seulement de l'air à l'arrête de la pièce).
• ATTENTION : les parties accessibles peuvent être chaudes lorsque quand il est utilisé avec des appa

reils de cuisine.

• Les réglementations concernant l'évacuation de l'air doivent être respectées.
• En ce qui concerne les informations pour l'installation, le nettoyage et le remplacement des lampes, reféréz-vous au paragraph ci-après de la notice.
• Nous déclinons toute responsabilité pour les évventuels dégats provoqués par l'inobservation des instructions susmentionnées.

AVERTISSEMENT:
Ne pas suivre les instructions pour l'installation des vis ou des dispositifs de fixation peut entrainer des dangers électriques.

Composants

A Bandeau de commande
B Lumière
C Filtre

Aération
E Bouche d'évacuation

Mesures effectues suivant les règlements UE N° 65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591.

Fiche produit

	Symbole	Valeur	Unité
Marque		HIGHONE
Identification du modele	CH 60 W 373C / CH 60 K 373C / CH 60 S 373C
Code produit		958687 / 958688 / 960117
Consommation d'énergie annuelle	AEChotte	43.7	kWh/a
Classe d'efficacité énergétique		C
Efficacité fluidodynamique	FDEhotte	9.5
Classe d'efficacité fluidodynamique		E
Efficacité lumineuse	LEhotte	50.5	Lux/W
Classe d'efficacité lumineuse		A
Efficacité de filtration des graisses	GFEhotte	80.8	%
Classe d'efficacité de filtration des graisses		C
Débit d'air en vitesse minimale en fonctionnement normal		99.6	m³/h
Débit d'air en vitesse maximale en fonctionnement normal		207.8	m³/h
Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal	LWA	55	dB(A)
Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal	LWA	71	dB(A)
Consommation d'électricité mesurée en mode «arrêt»	P0	0	W

Documentation technique et informations complémentaires

Electro-Dépôt, 1 Route de Vendeville, 59155 Faches-Thumesnil (France)	Symbole	Valeur	Unité
Indice d'efficacité énergétique	EEIhote	81.2
Facteur d'accroissement dans le temps	f	1.7
Débit d'air mesuré au point de rendement maximal	QBEP	88.4	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	262	Pa
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	67.9	W
Éclairament moyen du système d'éclairage sur la surface de cuisson	Emoyen	108	Lux
Puisance nominale du système d'éclairage	WL	2.1	W
Débit d'air maximal	Qmax	209.7	m3/h

Caracteristiques techniques	Valeur	Unité
Tension assignée	220-240	V
Nature du courant	~
Fréquence assignée	50	Hz
Classe de protection électrique	II
Type d'éclairage	Module LED
Puisance d'éclairage	1 x 2	W
Eclairage remplaçable par l'utilisateur	Non
Puisance moteur	85	W
Puisance totale assignée	87	W
Poids net	4.3	kg

Utilisation prévue

L'appareil a ete concu pour etre utilise en mode aspiration (evacuation de l'air a l'extérieur) ou en mode filtration (retour de I'air a I'intérieur).

Installation

ATTENTION

Afin de réduire l'impact total sur l'environnement (par ex. utilisation d'énergie) du processus de cuisson, veuillez vous assurer que l'installation de votre produit est conforme au manuel d'utilisation. Maintenir bien aéré l'endroit où l'appareil est utilisé. Maintenir droit la conduite d'extraction et veiller à ce qu'elle soit aussi courte que possible.

La distance minimale entre la surface de support des recipients de cuisson sur le dispositif de cuisson et la partie la plus BASSE de la hotte pour cuisine doit etre de 70 cm.

ATTENTION

Le montage et le raccordement electrique doivent être effectués par du personnel spécialisé.
Utilisez des gants de protection avant de procéderaux opérations demontage.

Raccordement electrique

• Vérifiez que la prise reste accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, il faudra intercaler, entre le secteur et l'appareil, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme à la règlementation applicable en la matière.
  Voici comment réaliser le raccordement au réseau électrique :

MARRON = Ligne

BLEU = Nneutre

• S'il faut utiliser un tuyau de connexion composé de deux parties ou plus, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échéppement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des apparèils alimentés par une énergie différente de cette électricité.

• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifi ce de sortie de l'air. L'utilisation d'une réduction risque de diminuer les prestations du produit et d'augmenter le niveau sonore.

2 Version aspirante

Avec ce genre d'installation, l'appareil évacue les vapeurs à l'extérieur à travers une paroi périmètrale ou une canalisation déjà existante.

3 Version recyclage

Pour transformer la hotte de la version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

Installes le filtré à charbon actif (cassette)

Pour installer le filtrtre à charbon actif, le filtrtre en aluminium doit être préalablement retire.
Ouvrez la grille, appuyez sur le dispositif de verrouillage, puis tirez le filtre vers le bas.
- Placez le filtré à charbon actif dans l'appareil, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.
- Replacez la grille dans sa position initiale.

Installez le filtré à charbon actif (à découvert)

Pour installer le filtrtre à charbon actif, le filtrtre en aluminium doit être préalablement retiree.
- Placez le filtrtre pré-)découpé au dessus du filtrtre aluminium.
- Replacez le filtré aluminium.
Il est conseilé de mettre la hotte en service quelques minutes avant de commencer à cuisiner. De même, il est conseilé de l'arrêter 15 minutes après avoir terminé la curisson pour éliminer au maximum les odeurs et evacuer l'air vicié.

Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.

Raccordement en mode évacuation (l'air est evacué à l'extérieur):

Enlever le filtré.
- Retirez la lamelle d'évacuation d'air.
Positionner l'ajusteur du conduit d'air sur la position de conduit d'air vers l'extérieur.

Raccordement en mode recyclage (l'air est filtré et redistribué dans lapiece):

Enlever le filtré.
- Retirez la lamelle d'évacuation d'air.
Positionner l'ajusteur du conduit d'air sur la position de conduit d'air vers l'intérieur.

Installation de l'appareil (en mode évacuation)

La hotte est livrée avec deux sorties d'air possible, et un couvercle en plastique pour être monté dans le trou non utilisé ainsi qu'un clapet antiretour pour être monté dans l'autre sortie en fonction de la solution可以选择.

Evacuation par le dessus

7 Évacuation arrêté

8 Choisissez l'endetroit ou percer les trouss en vue de la fixation de la hotte de cuisine.

Fixez la hotte de cuisine au mur à l'aide de 4 vis (4 x 30 mm).
Fixez le clapet antiretour sur le capot à l'aide de la vis (4× 8mm)

Installation dans un meuble de cuisine :

Fixez la hotte de cuisine sur l'armoire à l'aide de 4 vis (4× 35mm) 4 ecrous et 4 rondeilles plates.
Fixez la hotte sur l'armoire en faisant passer 4 vis et 4 rondelles plates par le haut de l'armoire jusqu'à la hotte de cuisine.
- Ensuite, à l'intérieur de la hotte de cuisine, faites passer la rondelle plate et l'écrou à travers la vis pour fixer l'appareil en place sur l'armoire.
- Mettre le clapet antiretour sur le capot.

10 Installlez te tuyau extensible.

Remarques :

Le tuyau extensible est un accessoire optionnel, non fourni avec le produit.

Utilisation

Il est conseilé de mettre la hotte en service quelques minutes avant de commencer à cuisiner. De même, il est conseilé de l'arrêté 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.

Tableau de commande

11 Touche vitesse

Touche Arrêt 0

Touchepremiere vitesse 1

Vitesse minimale.

Touchedeuxieme vitesse

Vitesse moyenne.

Touché troisieme vitesse

Vitesse maximum.

Touche ECLAIRAGE 0/1

Allume et eteint Iinstallation de l'eclairage.

3

ATTENTION

En ce qui concerne les produits dotés du mode d'utilisation manuelle, nous vous suggérons de couper le moteur au bout de 10 minutes au terme du processus de cuisson.

• Ne pas oublier d'eteindre la lampe de la hotte de cuisine une fois la cuisson terminée.
• Ne pas oublier d'eteindre la hotte de cuisine une fois la cuisson terminée.

Nettoyage et entretien

Lorsque you proceedez à l'entretien du produit, demontez toutes les pièces en you conformant strictement au manuel d'utilisation.
Le bon fonctionnement de la hotte dépend de la fréquence des opérations d'entretien et, plus particulièrement, de l'entretien du filtrtre anti-graisse et du filtrtre à charbon actif.
Le filtrtre aluminium recupere les graisses, les fumées et les poussières, il impacte donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) vont le boucher.

• Nettoyez-le avec un détergent menager. Il est recommendé de nettoyer le filtré aluminium tous les mois. Il peut être nettoyé au lave-vaisse. Àpres plusieurs lavages, la couleur peut changer. Ce n'est pas un motif suffisant pour demander leur remplacement.
• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans lapiece et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être replacés tous les 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularity avec laquelle vous effectuez le nettoyage du filtré anti-graisse.

12 INSTALLER / CHANGER LES FILTRES A CHARBON

• Retirez le filtré en tirant sur les 2 pieces coulissantes vers l'intérieur.
  Détachez la grille.
• Remplacez la natione filtrante.
• Replacez la grille dans sa position initiale.

Remarques :

Le filtré à charbon est un accessoire en option, non fourni avec le produit Il ne peut être nettoyé ou recyclé. Il doit être remplace au bout de 6 mois d'utilisation.

• Nettoyez fréquèment la hotte, tant à l'intérieur qu'à l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.

L'éclairage est concu pour être utilisé pendant la cuisson et non pour éclairer la pièce de façon prolongée.

L'utilisation prolongée de l'éclairage réduit considérablement la durée moyenne de la lampe.

CHANGER LA LAMPE D'ÉCLAIRAGE

La hotte est équipée d'un éclairage LED non remplaçable par l'utilisateur. En cas de défaillance, veuillez vous rapprocher du service après-vente.

ATTENTION: Le module LED doit être remplaced uniquement par un modele de même type.

ATTENTION

La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres entraine des risques d'incendie. Il est donc recommendé de suivre les instructions suggerées.

Emballage et environnement

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protégent votre machine contre les dommages susceptibles de survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien apparéil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet apparéil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Pour la sécurité des enfants, rangez vos derniers enfants en lieu sur jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.

Bedankt!
