MODE D'EMPLOI HIG INT 12C49 ISC HIGH ONE

Merci | Merci d'avoir choisi ce produit HIGHONE. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de La marque HIGHONE sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez ELECTRO DEPOT. Visit otre site Internet : www.electrodepot.fr RO DEPOT

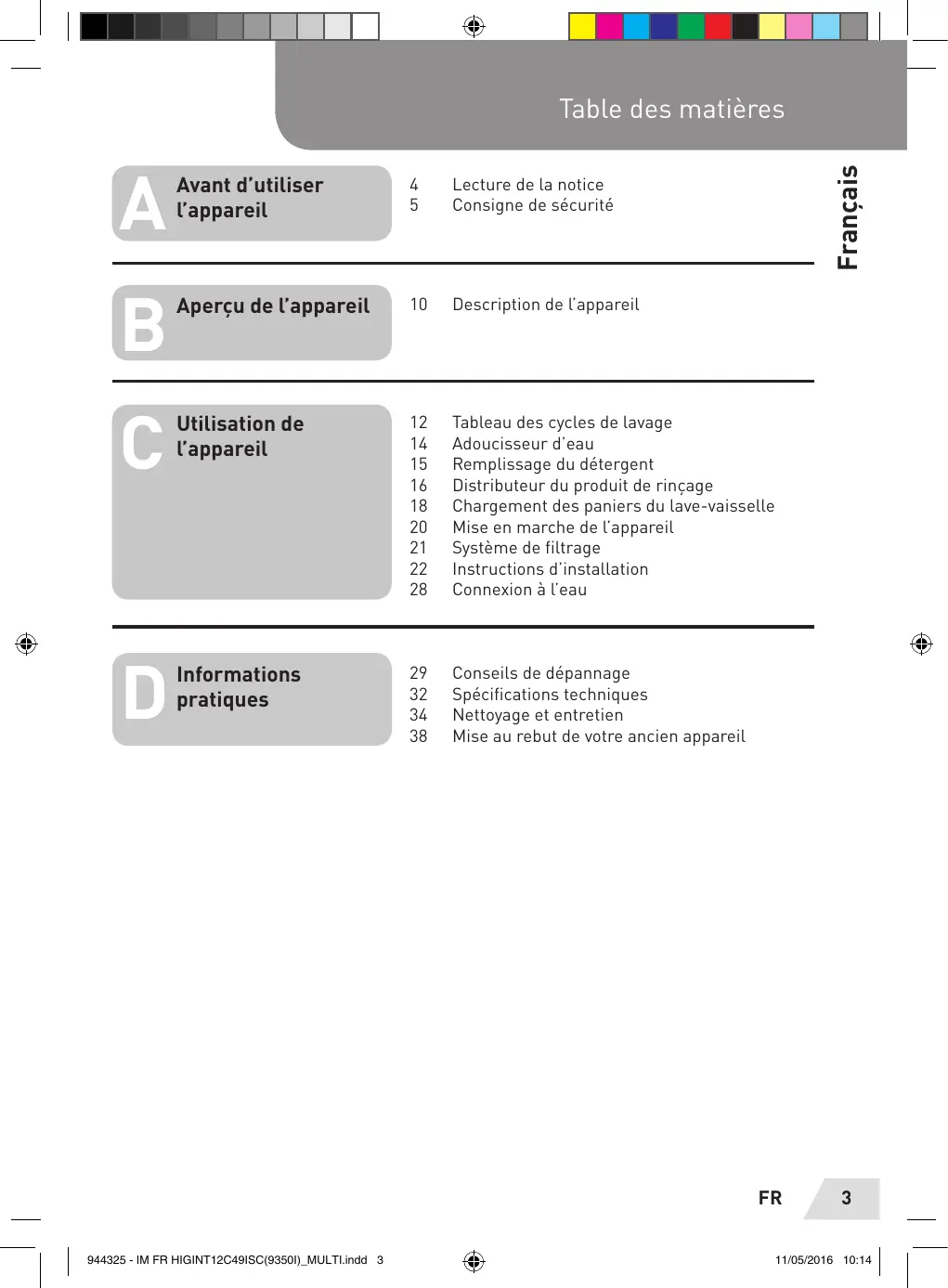

Table des matières Lecture de la notice Consigne de sécurité Avant d'utiliser l'appareil CES Français Aperçu de l'appareil | 10 Description de l'appareil Utilisation de 12 Tableau des cycles de lavage l'appareil 14 Adoucisseur d'eau 15 Remplissage du détergent 16 Distributeur du produit de rinçage 18 Chargement des paniers du lave-vaisselle 20 Mise en marche de l'appareil 21 Système de filtrage 22 Instructions d'installation 28 Connexion à l'eau Informations 29 Conseils de dépannage pratiques 32 Spécifications techniques 34 Nettoyage et entretien 38 Mise au rebut de votre ancien appareil FR 3 | 244325 - IM FR HIGINT12C491SC(9350)_MULTLIndd 3 & 11/05/2016 vou | |

Avant d'utiliser l'appareil Francais

Lecture de La notice Veuillez Lire attentivement cette notice d'utilisation avant d'utiliser votre lave- vaisselle. Conservez-le pour pouvoir Le consulter ultérieurement. Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage, etc. Une lecture attentive de cette notice avant d'utiliser Le Lave-vaisselle vous aidera à utiliser et à entretenir Le lave-vaisselle correctement.

VENTE : Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous- même certains problèmes courants sans avoir besoin de faire appel au service de

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 4 & techniciens professionnels. REMARQUE Le fabricant, conformément à une politique de développement permanent et de mise à jour du produit, peut effectuer toute fication sans préavis. Cet appareil est destiné à être utilisé dans des applications domestiques {cadre privé) mais pas dans les applications analoques telles que : - les coins-cuisine réservés au personnel des magasins, bureaux et autres environnements professionnels ; - Les fermes ; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel des environnements du type chambres d'hôtes. HoS2016 10:14 |

Avant d'utiliser l'appareil Consignes de sécurité Consignes de sécurité importantes. Lisez toutes Les consignes avant utilisation. MISE EN GARDE ! Lorsque vous utilisez votre lave-vaisselle, veuillez suivre Les précautions de base ci-dessous y compris les précautions suivantes : ATTENTION L'hydrogène est un gaz explosif

Dans certaines conditions, de l'hydrogène peut se former dans un système d’eau chaude qui n’a pas été utilisé pendant deux semaines ou plus. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si Le système d'eau chaude n'a pas été utilisé pendant une telle durée, ouvrez tous les robinets d'eau chaude avant d'utiliser votre lave- vaisselle et laissez l'eau | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 5 s'écouler pendant plusieurs minutes. Cela permettra de libérer l'hydrogène accumulé. Comme ce gaz est inflammable, ne fumez pas ou n'utilisez pas de flamme ouverte au cours de cette opération. Instructions de mise à La terre : Cet appareil doit être mis à la terre. Dans Le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire Le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cetappareil est équipé d'un câble pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée et mise à la terre selon toutes les réglementations locales.

Avant d'utiliser l'appareil Francais

Mise au rebut des appareils ménagers usagés : La directive européenne 2012/19/UE sur les Déchets des Équipements Électriques et Électroniques (DEEE), signifie qu'en fin de vie, ils ne doivent pas être jetés aux déchets ménagers, mais déposés au centre de tri de la localité. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et Le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur quant à la démarche à suivre pour se débarrasser de leur ancien appareil.

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 6 & ATTENTION Utilisation appropriée + Ne vous asseyez pas et ne vous mettez pas debout sur la porte ou Le casier à vaisselles du lave-vaisselle. e Ne touchez pas les éléments chauffants pendant son utilisation ou immédiatement après. e Ne lavez pas de vaisselle en plastique sauf si elle porte la mention « résistant au lave-vaisselle ». Pour la vaisselle qui ne porte pas cette mention, vérifiez les recommandations du fabricant. + N'utilisez que des détergents et des additifs de rinçage destinés à un lave- vaisselle automatique. - N'utilisez jamais de savon, de détergent pour le linge, ou de détergent à mains dans le lave-vaisselle. HoS2016 10:14 |

Avant d'utiliser l'appareil ° Conserver ces produits hors de portée des enfants. + Éloignez les enfants des détergents et des produits de rinçage, de la porte du lave-vaisselle lorsqu'elle est ouverte, il pourrait rester du détergent à l'intérieur. e La porte ne doit pas restée en position ouverte afin d'éviter tout risque de trébuchement. ° Lors de l'installation, le câble d'alimentation ne doit pas être plié ou aplati de manière excessive ou dangereuse. e Ne modifiez pas les commandes.

• Surveillez Les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil. e Les détergents pour lave- vaisselle sont extrêmement alcalins et peuvent être très dangereuxen casd'ingestion. | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 7 Évitez tout contact avec la peau et Les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte. + N'utilisez pas votre lave- vaisselle tant que les panneaux de fermeture ne sont pas correctement en place. Ouvrez la porte avec précaution sile lave-vaisselle est en cours d'opération pour éviter tout risque d'aspersion d'eau. + Ne posez aucun objet lourd sur la porte lorsqu'elle est ouverte. e L'appareil pourrait basculer en avant. Lors du chargement de la vaisselle à laver :

1. Disposez les éléments

pointus de facon à ne pas endommager le joint de La porte ;

2. Chargez les couteaux

aiguisés pointe vers Le bas

Avant d'utiliser l'appareil Francais pour réduire Le risque de coupures. e Lors de l'utilisation du lave- vaisselle, évitez de mettre les ustensiles en plastique en contact avec les éléments chauffants. + Si le câble d'alimentation est endommagé, il doit être remplacé par Le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. + Veuillez jeter Le matériel d'emballage de facon appropriée. + Utilisez Le lave-vaisselle uniquement pour l'usage auquel il est destiné. ° Enlevez la porte donnant accès au compartiment de lavage lors du déplacement ou du démontage d'un ancien lave-vaisselle.

| 244325 - IM FR HIGINT12C491SC(9350)_MULTLIndd 8 & e Les enfants doivent rester sous surveillance afin de garantir qu'ils ne jouent pas avec l'appareil. ° Vérifier que Le réservoir du détergent est vide à la fin du cycle de lavage. e Les autres moyens de déconnexion de la prise de courant doivent être incorporés au branchement fixe avec une distance d'au moins 8mm entre tous les pôles. e Le nombre maximum de couverts est de 12. e La pression d'eau maximale à l'entrée autorisée est de 1MPa (10 bars). e La pression d'eau minimale à l'entrée autorisée est de

0.04 MPa (0.4 bars).

+ Le lave-vaisselle doit être relié à La canalisation d'eau à l'aide de tuyaux neufs. HoS2016 10:14 |

Avant d'utiliser l'appareil Ne réutilisez pas d'anciens tuyaux. Français + Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, où dénuées d'expérience ou de connaissance, à condition d'être correctement surveillés ou que des instructions relatives à & l'utilisation de l'appareil en & toute sécurité leur aient été données et que Les risques encourus soient compris. Lisez et suivez soigneusement ces consignes de sécurité. Conserver ces instructions FR 9 | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 9 & 11/05/2016 vou | |

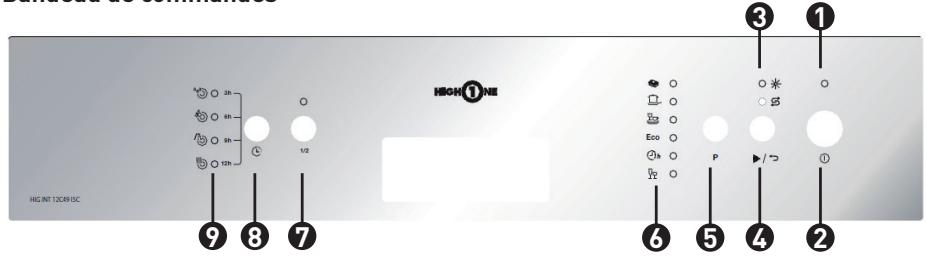

Aperçu de l'appareil (Sa REMARQUE Pour obtenir Les meilleures p: isselle, veuillez lire toutes Les instructions d'utilisation avant La première utilisation. Description de l'appareil Bandeau de commandes æerwpe

0© © 6 © 6 0e Témoin lumineux de fonctionnement : indique que l'appareil est sous tension. Interrupteur Marche/Arrêt : pour mettre en marche et éteindre l'appareil. Témoins de niveau de sel et de Liquide de rinçage : s'allument respectivement lorsque l'adoucisseur ou Le distributeur sont vides. Bouton de démarrage/réinitialisation : pour lancer Le programme de lavage choisi ou interrompre un cycle de lavage en cours Sélecteur de programme de lavage : pour lancer Le programme de lavage souhaité parmi Les 6 programmes disponibles. Témoins lumineux de programme : indiquent Le programme de lavage en cours. Sélectionne La fonction demi-chargement : indique que Le demi-chargement sélectionné. Retardateur : appuyez sur ce bouton pour différer Le démarrage. Témoin de démarrage différé/phase de lavage : en cas de démarrage différé (3, 6, 9 ou 12 heures), ce témoin s'allume lorsque la porte est fermée ; pendant Le cycle, il indique La phase de lavage en cours.

Aperçu de l'appareil

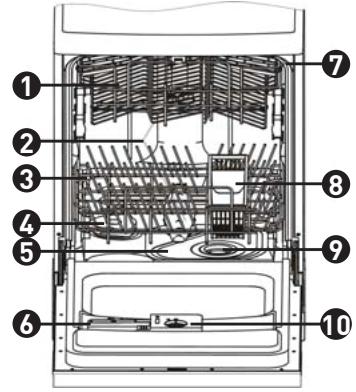

Fonctions du lave-vaisselle ‘T _ Ü- 7 ‘ 8 r-© L

Ce | © © Panier supérieur (7) Étagères pour tasses [2] Bras d'aspersion [8] Panier à couverts © Panier inférieur [9] Filtre à déchets @ Adoucisseur d'eau (pour certain [10] Distributeur de produit de modèle uniquement] rinçage @ "fitre principal ® Raccord du tuyau d'évacuation © Distributeur de détergent [12] Raccord du tuyau d'arrivée FR 11 | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 11 HoS2016 10:14 |

Utilisation de l'appareil Tableau des cycles de lavage Programme Informations Description Détergent Durée Énergie Eau L i q relatives ducycle pré/princ. de (Kwh] {L) Rinça. au choix du cycle programme {min) Francais Prélavage © P (50°C) our une LiVage à 4 normalement É5° LT Rinçage 3en1 160 135 16.0 sale, utilisez un détergent Rinçage (65°C) multifonction à Séchage Prélavage

S Pour la vaisselle (ER) Lavage très sale et Les a IT casseroles, En Intensif poêles et plats DNS29 5/25g 125 136 195 * & avec des résidus ANGES alimentaires AInçage (55°C) séchés. Séchage Prélavage Pour la vaisselle (50°C) Vo raisonnablement Lavage sale,parexemple (55°C) Normal des assiettes, Rinçage 5/25g 160 130 160 * verres et poêles Rinçage raisonnablement (65°C) sales. Séchage Prélavage Pour la vaisselle Eco peu sale, par Roue ge ECO(*EN exemple des à». 50242) assiettes, verres ane age DE is lp ‘20 . et poêles peu ES Séchage 12 FR | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 12 & 11/05/2016 vos | |

Utilisation de l'appareil Programme Description Détergent Durée Énergie Eau L i q du cycle pré/princ. de (Kwh) (L) Rinça. au choix du cycle programme {min) Lavage [€ Th Port vaisselle (60°C) légèrement sale Rinçage heure ne nécessitant Rinçage 309. 60 095 120 * pas un séchage (50°C) approfondi. Séchage Lavage U Lavage rapide (40°C) press DR 209. 30 0.50 110 vaisselle Rincçcage légèrement sale. (40°C) REMARQUE

• EN 50242 : Ce programme est Le cycle test, Les informations de comparaison étant en conformité avec la norme EN 50242, comme suit : + Capacité : 12 couverts - Position du panier supérieur : Roues engagées sur Les rails du haut - Position de réglage du Liquide de rinçage : 6 + La consommation d'électricité est de 0 W Lorsque l'appareil est éteint et de 0.4 W lorsqu'il est allumé Mettre en marche l'appareil

1. Sortez Les paniers du haut et du bas, chargez La vaisselle puis rentrez les paniers.

ILest recommandé de charger Le panier du bas en premier, puis celui du haut [voir La section intitulée « chargement des paniers »).

2. Rajoutez Le détergent [voir la section intitulée « Sel, détergent et liquide de rinçage »)].

3. Insérez La fiche du câble d'alimentation dans La prise de courant. Le courant électrique

doit être de type alternatif 220-240 V /50 Hz, Les spécifications de prise 10A 250V alternatif. Vérifiez que Le robinet d'arrivée d'eau est ouvert et délivre La puissance maximum.

4. Fermez la porte, appuyez sur Le bouton ON/OFF (Marche/Arrêt), et Le témoin Lumineux

de fonctionnement s'allumera.

5. Appuyez sur Le bouton Programme, Le programme de lavage se modifie selon l'ordre

suivant : 3en1 Intensif Normal æ ECO — 1heure = Express Une fois Le programme sélectionné, Le témoin lumineux correspondant s'allume. Appuyez sur Démarrage/réinitialisation, Le lave-vaisselle démarre.

Utilisation de l'appareil Adoucisseur d’eau ILexiste deux moyens de réduire la dureté de l'eau : utiliser un adoucisseur d'eau ou utiliser du sel spécifique. La dureté de l'eau varie selon Les régions. Si vous utilisez de l'eau dure pour votre lave- vaisselle, des dépôts calcaires se formeront sur la vaisselle et Les ustensiles. L'appareil est équipé d'un adoucisseur spécial qui utilise un sel spécifiquement adapté pour éliminer le calcaire et Les minéraux contenus dans l'eau. Remplissage de l'adoucisseur Utilisez toujours Le sel spécialement adapté aux lave-vaisselle. Le réservoir de sel est situé sous le panier inférieur et doit être rempli de La façon suivante :

1. Enlevez Le panier

inférieur puis dévissez Le bouchon du réservoir de sel.

2. Sivous remplissez

Le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.

3. Lors de La première utilisation, il est

impératif d'ajouter environ 1,5kg de sel. IL est normal qu'un peu d'eau déborde du réservoir de sel. Veillez à toujours remplir le réservoir de sel dès que le voyant indiquant un manque de sel s'allume.

4. Revissez soigneusement Le bouchon.

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 14 & REMARQUE IL faut remplir Le réservoir de sel Lorsque l'indicateur de manque de seL s'allume. Même si le réservoir de sel est suffisamment rempli, l'indicateur peut ne pas s'éteindre avant la solution totale du sel. S'il y a un déversement de sel dans La cuve, un programme de trempage peut être réalisé pour s'en débarrasser. Réglage de La consommation de sel Le lave-vaisselle est conçu pour permettre de régler Le volume de La consommation de sel en se basant sur La dureté de l'eau utilisée. Ceci est destiné à favoriser et à personnaliser Le niveau de consommation de sel et à paramétrer La consommation de sel de la façon suivante :

1. Dévissez Le bouchon du réservoir de sel.

2. Une bague avec une flèche dessinée sur

le réservoir apparaît (Voir Figure ci-dessus). Au besoin, tournez La bague dans Le sens inverse des aiguilles d'une montre en allant du signe «-» vers le signe «+», en fonction de La dureté de l'eau utilisée. ILest conseillé d'effectuer Les réglages selon Le schéma suivant : HoS2016 vos | |

Utilisation de l'appareil DURETÉ DE L'EAU | pu Consommation a Li Ge Position du de sel Autonomie 2 egré é °dH +fH Cake Mmol/l sélecteur (Brent) (cycles/1kg) s 0-8 0-14 0-10 0-1.4 / 0 / 8-22 14-39 10-28 O1.4-39 - 20 50 22-45 39-80 28-56 3.9-8 Mid 40 25 45-60 80-107 56-75 8-11 + 60 16 Contactez votre compagnie des eaux pour obtenir des informations sur La dureté de l'eau. Remplissage du détergent Remplissez Le distributeur de détergent avec Le détergent. Le marquage indiquent REMARQUE les niveaux de dosage, tel qu'illustrés sur Vous Gronvererz (cs ci-contre : informations concernant La A B quantité de détergent pour les programmes simples à la dernière page. Les doses seront différentes selon Le niveau de saleté de La vaisselle et Le degré de dureté de l'eau utilisée. Quantité de détergent à utiliser À. L'emplacement du détergent pour Le cycle Si l'eau n'est pas trop dure, vous devez de lavage principal, également évier La formation de dépôts B. L'emplacement du détergent pour le cycle ©" ajoutant du détergent. . de prélavage La quantité de détergent nécessaire peut . varier en fonction de la dureté de l'eau. Veuillez respecter les doses conseillées Pour déterminer La dureté de l'eau de votre par le fabricant et conservez Les région, contactez votre compagnie des eaux recommandations données sur l'emballage ou La compagnie d'adoucissant d'eau de du détergent. votre région. Fermez Le couvercle et appuyez dessus Plus l'eau est dure, plus vous aurez besoin jusqu'à ce qu'il s'enclenche. de détergent. N'oubliez pas d'ajuster La Si La vaisselle est très sale, placez une quantité de détergent à utiliser par petites dose de détergent supplémentaire dans le doses jusqu'à trouver La quantité adaptée. compartiment de prélavage. Ce détergent prendra effet durant La phase de prélavage. FR 15 | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 15

Utilisation de l'appareil Français

Enlever Les taches provoquées par La durée de l'eau Pour enlever les taches provoquées par La durée de l'eau, essayez La procédure suivante : - Lavez votre vaisselle avec un programme de lavage normal. - Sortez du lave-vaisselle toute La vaisselle en métal telle que les couteaux, Les casseroles etc. - N'ajoutez pas de détergent. - Versez 2 tasses de vinaigre dans un bol et placez Le bol face vers Le haut dans le panier inférieur du lave-vaisselle. - Lavez votre vaisselle avec un programme de lavage normal. Si cette procédure n'est pas efficace, essayez la même chose avec de tasse de cristaux d'acide citrique au lieu du vinaigre. Utilisation correcte du détergent Utilisez uniquement du détergent spécialement conçu pour l'utilisation de lave-vaisselle. Conservez votre détergent dans un endroit frais et sec. Ne mettez pas de détergent en poudre dans Le distributeur tant que La vaisselle à laver n'est pas installée. Mise en garde! Les détergents pour lave-vaisselle sont corrosifs ! Assurez-vous qu'ils sont hors de portée des enfants. Distributeur de produit de rinçage - Pour ouvrir le distributeur, tournez Le bouchon vers la gauche et soulevez-le. - Versez Le produit de rinçage dans Le distributeur prenant soin de ne pas trop Le remplir. - Replacez le bouchon en l'alignant sur la flèche et en le tournant vers La droite.

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 16 & Le produit de rinçage est distribué pendant Le rinçage final pour éviter La formation de gouttelettes sur La vaisselle qui peuvent laisser des taches et des fissures. Cela permet également d'améliorer Le séchage en permettant à l'eau de s'écouler de la vaisselle. Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides. Le distributeur de produit de rinçage est situé dans la porte à côté du distributeur de détergent. Pour remplir Le distributeur, ouvrez Le bouchon et versez Le produit de rinçage dans Le distributeur jusqu'à ce que l'indicateur de niveau s'éteigne HoS2016 vos | |

Utilisation de l'appareil complètement. Le distributeur peut contenir Quand remplir Le distributeur de produit de A environ 100ml de liquide de rinçage. rinçage ? L] Veillez à ne pas trop remplir Le distributeur Si l'indicateur de manque de produit de afin d'éviter tout excédent de mousse. rinçage du bandeau de commandes n'est @ Essuyez tout débordement avec un chiffon … pas allumé, vous pouvez évaluer La quantité LE humide. N'oubliez pas de replacer Le de produit de rinçage selon Les indications bouchon avant de fermer La porte du lave- ci-dessous. Le point noir sur Le distributeur vaisselle. de produit de rinçage indique La quantité Si votre eau est douce, vous n'aurez peut- de produit de rinçage disponible dans Le être pas besoin de produit de rinçage car distributeur. Plus La quantité de produit il pourrait former un voile blanc sur votre de rinçage diminue, plus La taille du point vaisselle. noir diminue. Vous ne devez jamais laisser h | Le produit de rinçage descendre sous 4 du Réglage du distributeur de produit de remplissage. rinçage | Alors que La quantité du produit de rinçage Une quantité de mesure de produit de diminue, la taille du point noir de l'indicateur rinçage est distribuée au cours du rinçage de niveau change comme suit : final. Comme Le détergent, la quantité de produit de rinçage dépend de La dureté de l'eau de votre région. Une quantité excessive € [Indicateur de rinçage] de produit de rinçage peut provoquer de la mousse en excès et causer un voile blanc ou des fissures sur votre vaisselle. Si l'eau de votre région est très douce, vous n'aurez & peut-être pas besoin de produit de rinçage. Si vous avez besoin d'un produit de rinçage, vous pouvez diluer Le produit dans un volume d'eau équivalent. @ Pkin Le distributeur de produit de rinçage © 3/4 plein propose six paramètres. Démarrez toujours © 1/2 plein un lavage avec Le distributeur en position © 1/4 plein - remplissage nécessaire pour

4. Si vous constatez que votre vaisselle est éviter les taches

tachée ou n'est pas sèche, augmentez La Vide quantité de produit de rinçage en enlevant Le couvercle du distributeur et tournez le bouton sur 5. Si votre vaisselle n'est toujours pas bien sèche ou est encore tachée, réglez Le bouton sur Le numéro suivant jusqu'à ce que votre vaisselle ne soit plus tachée. Nous vous conseillons de régler Le distributeur sur 4. FR 17 | 244325 - IM FR HIGINT12C491SC(9350)_MULTLiIndd 17 & 11/05/2016 vos | |

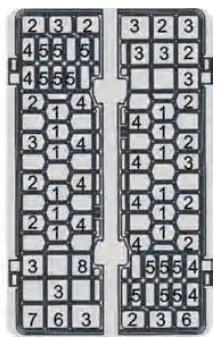

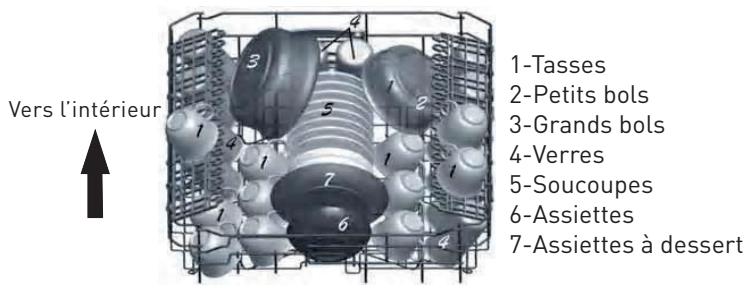

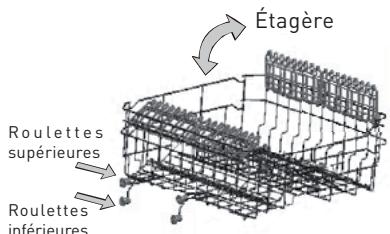

Utilisation de l'appareil Chargement des paniers du lave-vaisselle Pour obtenir Les meilleures performances de votre lave-vaisselle, veuillez suivre les consignes de chargement suivantes. Les fonctions et l'apparence des casiers et des paniers varient selon le modèle. Charger Le compartiment supérieur Le compartiment supérieur est conçu pour contenir des éléments délicats et légers comme Les verres, Les tasses à café et à thé et Les soucoupes, ainsi que Les assiettes, Les petits bols et Les petites casseroles (si elles ne sont pas trop sales). Positionnez les éléments et les ustensiles de façon à ce qu'ils ne soient pas déplacés par Les jets d'eau. 1-Tasses 2-Petits bols 3-Grands bols 4-Verres 5-Soucoupes 6-Assiettes 7-Assiettes à dessert Vers l'intérieur r

Si besoin, Le panier supérieur peut être positionné sur 2 hauteurs. Deux rangées de roulettes permettent de choisir sa position (schéma ci-dessous). £ Étagère Roulettes supérieures

Roulettes inférieures Vers L'intérieur

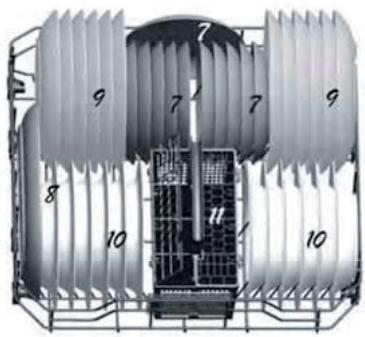

Utilisation de l'appareil Charger Le compartiment inférieur Nous vous conseillons de placer Les grands éléments, étant Les plus difficiles à nettoyer, dans Le compartiment inférieur : pots, poêles, couvercles, plats et bols, comme illustré sur le schéma à droite. IL est préférable de placer les plats et Les couvercles sur Le côté du compartiment afin d'éviter de bloquer La rotation du bras d'aspersion. - Les pots, Les bols etc. doivent toujours être placés à l'envers. - Les pots profonds doivent être inclinés pour permettre à l'eau de s'écouler. - Le compartiment inférieur offre des rangées pouvant se rabattre afin que des éléments plus larges ou plus de poêles et de casseroles puissent être placés. Français Vers l'intérieur 7-Assiettes à dessert 8-Plats ovales 9-Assiettes plates 10-Assiettes creuses 11-Panier à couverts Panier à couverts Les couverts doivent être placés dans Le panier à couverts avec Les poignées en bas : Si Le casier dispose de paniers sur le côté, Les couverts doivent être chargés individuellement dans les fentes appropriées. Les Longs ustensiles doivent être placés en position horizontale à l'avant du compartiment supérieur. HET 1-Fourchettes SE 2-Cuillères à soupe 3-Cuillères à dessert 4-Cuillères à café 5-Couteaux 6-Cuillères de service 7-Cuillères à sauce 8-Fourchettes de service Vers l'intérieur JL ÉÉE) VAN ATTENTION Ne laissez pas Les couverts dépasser par Le dessous FR 19 | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 19 & 11/05/2016 vos | |

Utilisation de l'appareil Vaisselle non appropriée pour Le lavage en machine + Les planches à découper en bois + Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur + Les objets en cuivre ou en étain + La vaisselle et Les couverts collants + Les couverts avec un manche en bois, en corne ou en nacre + La porcelaine ancienne ou peinte à La main Lors d'achat de vaisselle, verres, couverts, assurez-vous qu'ils sont bien lavables en machine. Mise en marche de l'appareil Démarrage d’un cycle de lavage

1. Vérifiez que La prise de l'appareil est

insérée dans une prise murale avec mise à la terre.

2. Vérifiez que l'arrivée d'eau est ouverte

sous pression maximale.

3. Chargez Le lave-vaisselle [voir Le chapitre «

Chargement des paniers du lave-vaisselle »).

4. Versez Le détergent (voir Le chapitre

« Adoucisseur d'eau, Détergent et Produit de rinçage »].

5. Tournez Le bouton situé à droite du

bandeau de commandes afin de choisir Le programme désiré (voir Le chapitre « Tableau des cycles de lavage »]. Les indicateurs lumineux varient selon La rotation du sélecteur, arrêtez de tourner lorsque vous avez sélectionné Le programme souhaité.

6. Appuyez sur Le bouton Marche/Arrêt et

indicateur Marche s'allume. À ce moment, Le cycle de lavage démarre. Annuler ou modi de lavage Avant tout, un cycle en cours ne peut être modifié que s'il a démarré depuis peu. Dans Le cas contraire, Le détergent et l'eau ont peut-être été déjà libérés. Dans ce cas, Le distributeur de détergent doit être rempli de jer un paramètre de cycle

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 20 & nouveau [voir Le chapitre ‘Remplissage du détergent). Appuyez sur Le bouton « Départ/Annul » pendant au moins 3 secondes. La machine se met en pause, vous pouvez alors tourner Le sélecteur de programme pour choisir Le nouveau programme souhaité. Une fois Le nouveau programme sélectionné, appuyez de nouveau sur « Départ/Annul » ; Le cycle se réinitialise sur le nouveau programme. Note : Lorsque vous ouvrez la porte en cours de cycle, l'appareil se met en pause. Lorsque vous refermez la porte, il faut appuyer de nouveau sur Le bouton « Départ/ Annul » pour faire redémarrer l'appareil. L'appareil mettra environ 10 secondes après avoir appuyé sur Le bouton « Départ/Annul » avant de démarrer. Les voyants lumineux s'allument de La façon suivante: - tous Les voyants Lumineux des programmes sont éteints : la machine est en attente de sélection d'un programme - un des voyants lumineux programme est allumé : la machine est en mode pause - un des voyants Lumineux programme clignote : la machine fait son cycle de lavage ose tons |

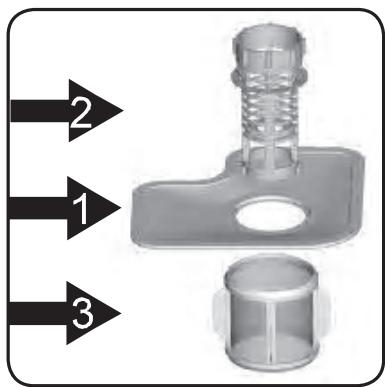

Utilisation de l'appareil Système de filtrage Pour votre commodité, nous avons placé Note : Vous retirez Les filtres de l'étape 1 à La pompe d'évacuation et Le système de l'étape 3. Pour replacer Le filtre, suivez les filtrage à votre portée à l'intérieur de La étapes dans Le sens inverse. cuve. Le système de filtrage se compose de 3 éléments : le filtre principal, Le filtre à déchets et le micro-filtre. Français

1. Filtre principal : Les particules

alimentaires et Les salissures prises au piège par ce filtre sont pulvérisées par un jet spécial par Le bras d'aspersion inférieur et dirigées vers le tuyau d'évacuation.

2. re à déchets : Les éléments plus

grands, comme des morceaux de verre ou des os, susceptibles de boucher le tuyau d'évacuation sont pris au piège dans Le filtre à déchets. Pour enlever un élément pris dans ce filtre, appuyez doucement sur & les languettes situées en haut du filtre et soulevez-le. re : Ce filtre retient Les résidus alimentaires et Les salissures dans La zone d'aspiration et évite qu'ils ne se déposent à nouveau sur La vaisselle pendant un cycle. - Vérifiez Les filtres après chaque utilisation pour éviter toute obstruction - En dévissant Le filtre à déchets, vous pouvez retirer Le système de filtration complet. Enlevez tout résidu ou déchet et nettoyez Les 3 filtres sous l'eau courante. Étape 1 : Dévissez Le filtre à déchets et soulevez-le. Étape 2 : Soulevez le filtre principal. Étape 3 : Soulevez Le micro-filtre. FR 21 | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 21 & 11/05/2016 vos | |

Utilisation de l'appareil Instructions d'installation ATTENTION L'installation des pipes et Français Les équipements électriques doivent être réalisée par des ATTENTION Choc Électrique ! cou l'électricité avant d'installer Le lave-vaisselle. professionnels. Préparation pour l'installation - Le lave-vaisselle doit être installé à proximité des tuyaux d'alimentation et de vidange et du câble d'alimentation. - Un côté du lave-vaisselle doit être placé de façon à faciliter Le raccordement des tuyaux de vidange du lave-vaisselle. REMARQUE Vérifiez que Les accessoires d'installation fournis [crochet pour Le panneau esthétique, des vis) Veuillez lire ces instructions d'installation avec soin. Schéma illustrant Les dimensions de du meuble et La position du lave-vaisselle. Les préparations doivent être faites avant de placer Le lave-vaisselle dans son emplacement d'installation. 1 Choisissez un emplacement à proximité de l'évier afin de faciliter l'installation des tuyaux d'alimentation et de vidange du lave-vaisselle. (Voir figure 1]

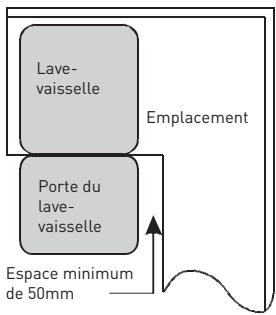

2. Si Le lave-vaisselle est installé dans un coin du meuble, il est indispensable de conserver

un espace (illustré dans La figure 2] lorsque La porte est ouverte.

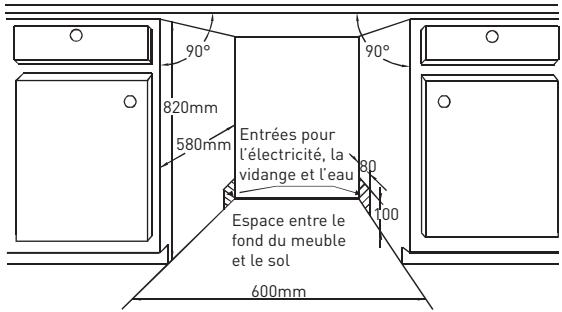

Figure 1 : Les dimensions du Entrées pour cabinet est moins de 5mm entre 80m | électricité, La le haut du lave-vaisselle et Le ridange et leau cabinet est La porte extérieur 00 aligne sur Le cabinet. Espace entre Le fond du meuble etle sol Z 600mm \ Lave- vaisselle Emplacement || Figure 2 : Espace minimum lorsque la porte est ouverte. Porte du lave- vaisselle Espace minimum de 50mm 22 FR | 244325 - IM FR HIGINT12C491SC(9350)_MULTLIndd 22 & 11/05/2016 vos | |

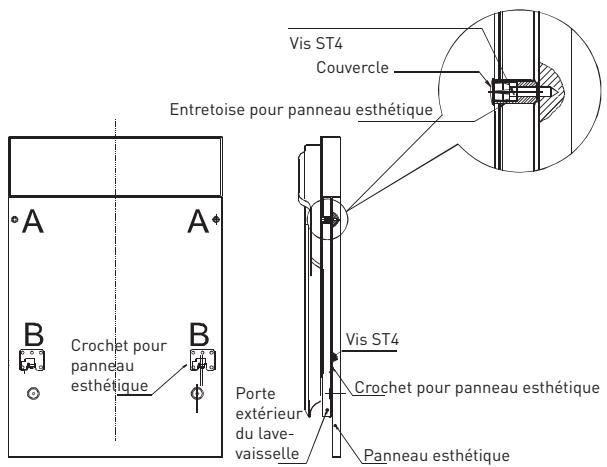

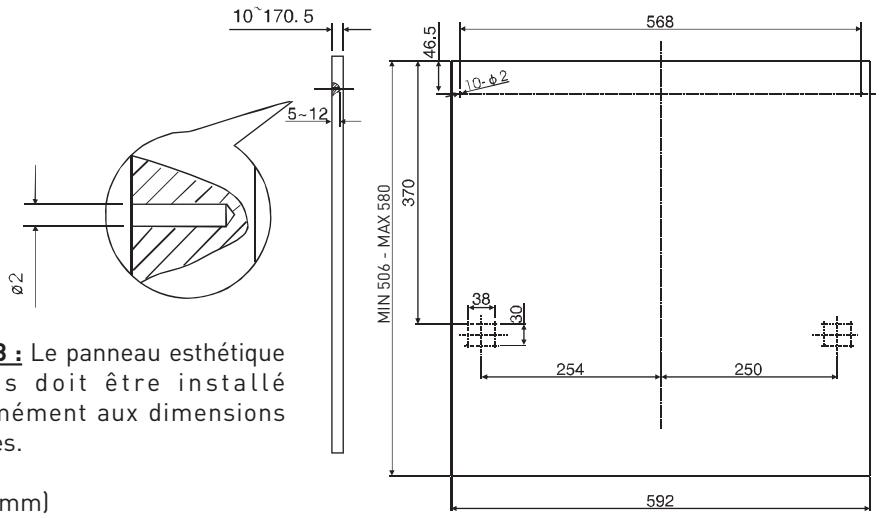

Utilisation de l'appareil Dimensions et installation du panneau esthétique A

1. Le panneau esthétique en bois peut être installé tel qu'illustré sur la figure 3. g

10°170.5 « 568 g Ë LL ho2

& à É Ëa Figure 3 : Le panneau esthétique FT 254 . en bois doit être installé conformément aux dimensions illustrées. {Unité : mm] 02

2. Installez Le crochet sur Le panneau esthétique en bois et mettez Le crochet sur la rainure

de La porte extérieure du lave-vaisselle (Voir la figure a]. Après avoir positionné Le panneau, fixez Le panneau sur La porte extérieure à l'aide de vis et de boulons [Voir La figure 4b]. Porte extérieure Le crochet est soulevé de La . : : position 1 à La place approprié, Figure 4a : L'installation du puis pousser Le droit en position 2, panneau esthétique marquant Le panneau et La porte extérieure. ÉD Fa D ï FR 23 | 244325 - IM FR HIGINT12C491SC(9350)_MULTLIndd 23

Utilisation de l'appareil Fiqure 4b : L'installation du panneau esthétique en bois. sn |

1. Retirez Le couvercle

Entretoise pour panneau esthétique

3. Remettez Le couvercle en place l'A A:

Ë Grochet pour B. Mia sté pannebu ol © thé d | rue Crochet pour panneau esthétique extérieur éute vaisselle Panneau esthétique Ajustement de La tension du ressort de porte Les ressorts de porte sont réglés dans l'usine à une tension spécifique pour La porte extérieure. Si Le panneau esthétique en bois est installé, vous devez ajuster la tension du ressort de la porte. Tourner la vis de réglage afin de serrer ou détendre le cordon en acier. {Voir figure 5). Ajustez La tension du ressort de porte jusqu'à ce que La porte reste équilibre dans la position complètement ouverte. Figure 5 : Ajustement de la tension du ressort de porte Raccordement du tuyau de vidange Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 4cm ou laissez s'écouler l'eau dans l'évier, en veillant que Le tuyau ne soit pas plié ou coincé. Utilisez Le support spécial en plastique fourni avec l'appareil. L'extrémité Libre du tuyau doit être placée à une hauteur entre 40 et 100 cm et ne doit pas être immergée dans l'eau.

ATTENTION Utilisation de l'appareil Le support du tuyau en plastique spécialisé doit être fixé fermement contre Le mur pour prévenir Le mouvement du tuyau de vidange et Laisser de l'eau déverser dehors le drainage. : Fiez le crochet de guidage Figure 6 Au you de manga pin CROCHET DE GUIDAGE DU TUYAU DE VIDANGE de trait : _ Face avant Plan de NOTE : L'extrémité travail libre du tuyau doit être placée à une Z hauteur située s entre 400 et 1 El 000mm et ne doit x pas être immergée £ dns l'eau ruaude vidange Étapes pour l'installation du lave-vaisselle

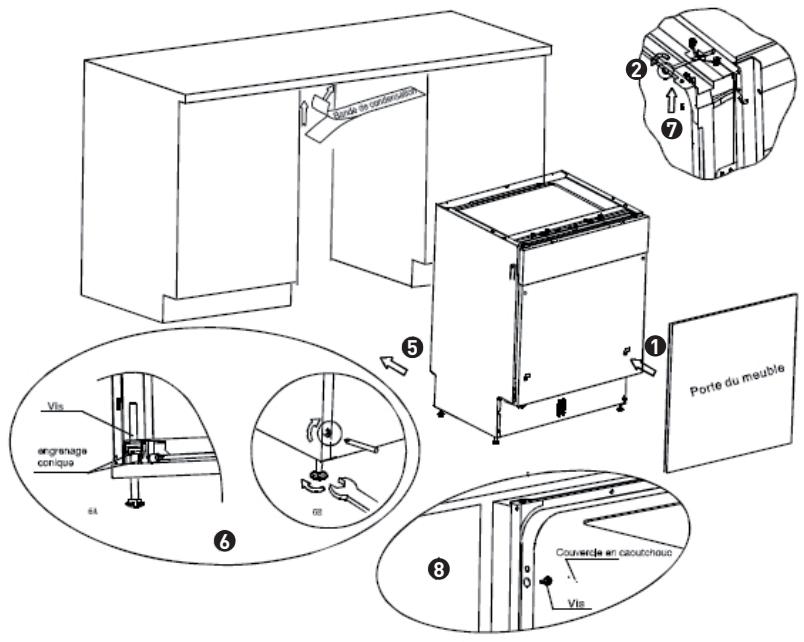

1. Installez La porte du meuble sur La

porte extérieure du lave-vaisselle avec les supports fournis. Référez-vous au modèle de positionnement des supports.

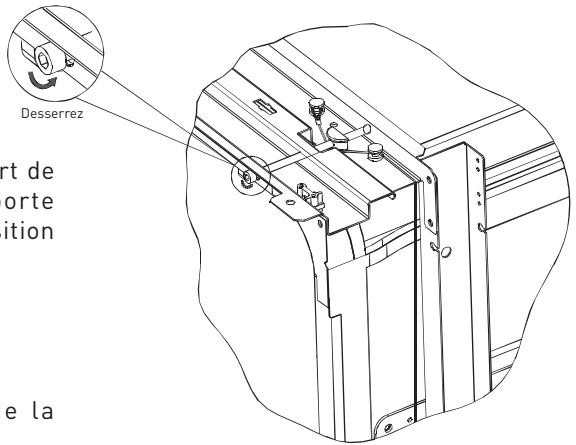

2. Ajuster La tension du ressort de porte en

tournant, à l'aide d'une clé Allen, dans le sens contre les aiguilles d'une montre pour serrer Les ressorts à gauche et à droite de la porte. Sinon, cela pourrait endommager le lave-vaisselle. (Illustration 2]

3. Raccordez Le tuyau d'entrée à

alimentation d'eau froide.

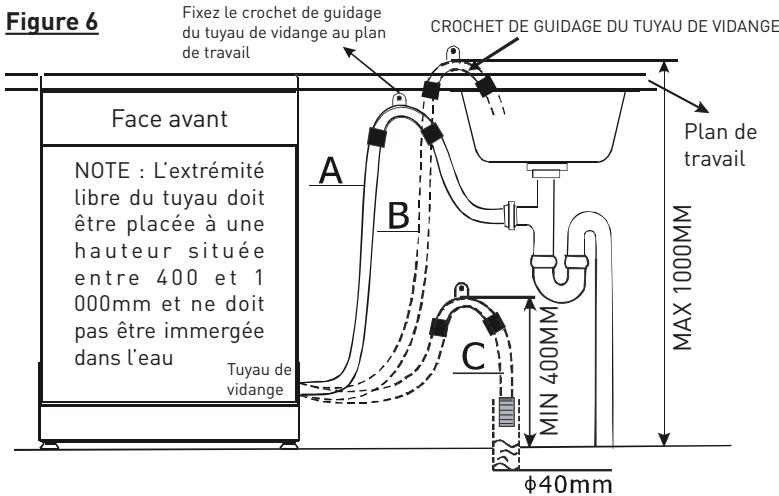

4. Raccordez le tuyau de vidange. (Voir La

5. Raccordez Le cordon d'alimentation.

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 25

6. Fixez La bande de condensation sous la

surface du meuble. Assurez-vous qu'il est au centre du rebord de la surface.

7. Mettez le lave-vaisselle en place.

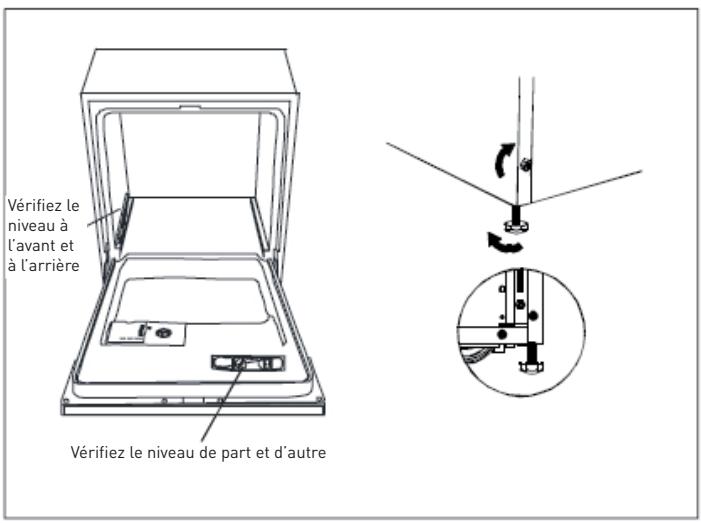

8. Nivelez le lave-vaisselle. Le pied arrière

peut ajuster l'avant du lave-vaisselle en tournant Les vis vers la gauche et La droite du meuble {Illustration 6A]. Pour ajuster le pied avant, utilisez une clé et tournez Le pied avant jusqu'à ce qu'il soit de niveau {lltustration 6B).

9. Le lave-vaisselle doit être fixé une fois en

place. IL existe deux moyens de Le faire : A. Surface de travail normal- fixer La surface de travail en utilisant Les deux vis en bois, s'assurer que le poids du lave -vaisselle n'est pas frappé par la surface. (Illustration 7).

B. Surface en marbre ou en granit- fixez Les supports sur Le panneau de côté du lave- vaisselle et fixer Le lave-vaisselle sur Le meuble. Mettez Le capuchon en caoutchouc sur la vis. (Illustration 8) Le lave-vaisselle doit être nivelé en ajustant Les quatre pieds réglables séparément Français (Figure 8) Illustration de l'ajustement de pied Nériiezte Cantet Atarrière Remarque : La hauteur maximum du pied réglable est de 60mm Vérifiez Le niveau de part et d'autre 26 FR | 244325 - M FR HIGINT12C491SC(9350)MULTLIndd 26 & 11/05/2016 vos | |

Utilisation de l'appareil Raccordement à l'électricité ATTENTION Pour la sécurité des personnes : N'utilisez pas une rallonge ou un adaptateur de prise avec cet appareil ; Vous ne devez en aucun cas couper ou enlever La tro: terre du câble d'alimentation. Assurez-vous d'avoir une connexion à La terre avant d'utiliser l'appareil Conditions d'électricité requises Veuillez-vous référer à la fiche signalétique de l'appareil pour connaître La tension nécessaire pour brancher le lave-vaisselle à une source d'alimentation appropriée. Utilisez un fusible de 10 ampères. Un fusible avec retardement ou un disjoncteur est recommandé pour fournir à cet appareil un circuit séparé. ATTENTION Assurez-vous d'avoir une prise de terre fonctionnelle avant d'u l'appareil. ATTENTION Connexion électrique Assurez-vous que Les valeurs de tension et de fréquence pour Le courant domestique correspondent à celles indiquées sur la fiche signalétique et que Le système électrique supporte la tension maximale indiquée sur la fiche signalétique. Insérez la prise dans La prise électrique de terre. Si La prise domestique à laquelle l'appareil sera connecté n'est pas adaptée à La prise de l'appareil, remplacez la prise domestique plutôt que d'utiliser un adaptateur où un accessoire équivalent car ils pourraient causer une surchauffe et des brûlures.

INSTRUCTIONS CONCERNANT LA MISE À

LA TERRE Cet appareil doit être mis à la terre. Dans Le cas d'un dysfonctionnement où d'une coupure, la mise à la terre réduira Le risque de choc électrique en fournissant une connexion de moindre résistance au courant électrique. Cet appareil est équipé d'un câble composé d'un conducteur de mise à la terre et d'une prise de terre. La prise doit être branchée à une prise domestique appropriée, installée et reliée à La terre conformément à toutes Les réglementations locaux. Un branchement incorrect du connecteur de mise à La terre peut causer un risque de choc électrique. Si vous avez un doute concernant La mise à la terre du lave-vaisselle, faites vérifiez L'installation par un électricien ou un prestataire qualifié. Ne modifiez pas La prise fournie avec l'appareil ï elle ne convient pas à votre prise domestique, faîtes installer une prise adaptée par un électricien qualif | 244325 - IM FR HIGINT12C491SC(9350)_MULTLiIndd 27

Utilisation de l'appareil Raccordement à l’eau Raccordement à l'eau froide Branchez Le tuyau d'alimentation Tien froide à un robinet fileté de % (pouces) et assurez-vous qu'il soit solidement fixé. Si Les tuyaux d'eau sont neufs et n'ont pas été utilisés durant une longue période, laissez couler l'eau pour vous assurer que l'eau est claire, sans impuretés. Si cette précaution n'est pas prise, il peut y avoir un risque que l'arrivée d'eau soit bloquée et qu'elle endommage L'appareil. ATTENTION Afin d'éviter que de l'eau stagne dans Le tuyau d'arrivée, veuillez fermer Le robinet d'eau après chaque utilisation. Positionnement de La machine Positionnez l'appareil à l'endroit désiré. L'arrière doit être placé contre un mur et les côtés placés Le Long de meubles de cuisine où de murs. Le lave-vaisselle est équipé des tuyaux d'alimentation d'eau et de vidange qui peuvent être placés sur la droite ou sur La gauche pour faciliter l'installation. Comment vidanger l'excès d’eau des tuyaux Si l'évier est à une hauteur de plus de 1000mm du sol, l'excès d'eau dans Les tuyaux ne pourra pas être vidangé directement dans l'évier. IL sera nécessaire de vidanger l'excès d'eau des tuyaux dans un bol ou dans un récipient approprié tenu à l'extérieur et à une hauteur inférieure de celle de l'évier. Sortie d'eau Raccordez le tuyau de vidange d'eau. Le

| 244325 - IM FR HIGINT12C491SC(9350)_MULTLIndd 28 & tuyau de vidange doit être correctement fixé pour éviter toute fuite d'eau. Assurez-vous que Le tuyau d'arrivée d'eau n'est pas écrasé ou tordu. Tuyau d'extension S'il est nécessaire d'ajouter un tuyau d'extension, utilisez un tuyau de vidange similaire. Sa longueur ne doit pas excéder 4 mètres, sinon l'efficacité du nettoyage du Lave- vaisselle pourrait diminuer. Raccordement au siphon Le raccordement au Lieu de vidange doit être d'une hauteur de 40cm (minimum) à 100 cm (maximum) à partir du bas de La machine. Le tuyau de vidange d'eau doit être fixé par une attache. L'autre extrémité du tuyau de vidange ne doit pas être immergée dans l'eau. Démarrer Le lave-vaisselle Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle :

1. Le lave-vaisselle est nivelé et stable.

2. La valve d'arrivée d'eau est ouverte.

3. ILn'y a pas de fuite aux points de connexion

4. Les câbles sont solidement connectés.

5. L'alimentation électrique est activée.

6. Le tuyau d'arrivée et Le tuyau de vidange

7. Tous les matériaux d'emballage et Les

imprimés ont été retirés du lave-vaisselle. ATTENTION Après l'installation, veuillez placer ce manuel dans Le sac des imprimés. Le contenu de ce manuel est très utile à tous Les utilisateurs. ose tons |

Informations pratiques Conseils de dépannage

AVANT D'APPELER UN SERVICE APRES-VENTE

Conseils de dépannage Consultez le tableau suivant pour vous éviter d'appeler un service de dépannage. Problème Le lave- vaisselle ne fonctionne pas. La pompe de vidange ne s'arrête pas. Bruit Mousse dans la cuve | 244325 - IM FR HIGINT12C491SC(9350)MULTLIndd 29 Causes possibles Un fusible a sauté ou le disjoncteur s'est déclenché. Pas d'alimentation électrique. Pression de l'eau basse. Trop-plein. Certains sons audibles sont normaux. Les ustensiles ne sont pas positionnés correctement dans le panier ou une petite pièce est tombée dans le panier. Bourdonnement du moteur. Détergent inadapté. Dispersion du produit de rinçage.

Que faire Remplacez Le fusible ou redémarrez le disjoncteur. Débrancher Les autres appareils qui partagent Le même cireuit que Le lave-vaisselle. Vérifiez que Le lave-vaisselle est allumé et que la porte est bien fermée. Vérifiez que le cordon d'alimentation est correctement branché dans la prise murale. Vérifiez que l'arrivée d'eau est correctement branchée et ouverte. Le système est conçu pour détecter un trop-plein. Dans ce cas, il ferme la pompe de circulation et active La pompe d'évacuation. Son provenant de l'action de réduction des aliments légers et de l'ouverture du réservoir de détergent. Vérifiez que tout est bien mis en place dans Le lave-vaisselle. Le lave-vaisselle n'est pas utilisé régulièrement. Si vous Le n'utilisez pas souvent, n'oubliez pas d'utiliser Le lave-vaisselle toutes les semaines pour permettre de conserver Le joint humide. N'utilisez qu'un détergent spécial pour lave-vaisselle pour éviter La mousse. Si cela se produit, ouvrez Le lave-vaisselle et laissez La mousse s'évaporer. Ajouter une dose d'eau froide dans la cuve. Fermez Le lave-vaisselle, puis évacuez l'eau en tournant doucement Le bouton jusqu'au programme d'évacuation. Recommencez si nécessaire. Essuyez toujours Les éclaboussures de produit de rinçage immédiatement.

Informations pratiques Problème Intérieur de La cuve tachée. Français La vaisselle n'est pas sèche. Assiettes et couverts sales. Taches et voile blanc sur Les verres et Les couverts. Voile blanc sur les verres. Voile jaune ou marron sur les surfaces internes 30 FR Causes possibles Utilisation d'un détergent avec colorant. Le distributeur de produit de rinçage est vide. Programme inadapté. Chargement des paniers incorrect.

1. Eau extrêmement dure.

2. Température de l'arrivée

5. Détergent en poudre

humide ou trop ancien.

6. Distributeur de produit de

7. Dosage du détergent

incorrect. Association d'eau douce et trop de détergent. Taches de thé ou de café Dépôts de fer dans l'eau pouvant provoquer un voile | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 30 & Que faire Vérifiez que Le détergent est sans colorant. Vérifiez que Le distributeur de produit de rinçage est plein. Sélectionnez un programme plus fort. Vérifiez que l'action du distributeur de détergent et des bras d'aspersion n'est pas bloquée par une grande pièce de vaisselle. Pour enlever Les taches sur Les verres :

1. Enlevez tous les ustensiles en métal.

2. N'ajoutez pas de détergent.

3. Sélectionnez Le cycle le plus long.

4. Démarrez le lave-vaisselle et Laissez-

Le tourner pendant environ 18 à 22 minutes ; il sera alors dans Le cycle de lavage principal.

5. Ouvrez la porte pour verser 2 tasses de

vinaigre blanc au fond du lave-vaisselle.

6. Fermez La porte et Laissez Le Lave-

vaisselle terminer Le cycle. Si Le vinaigre n'a aucun effet : répétez Les étapes précédentes mais utilisez 60ml de cristaux d'acide citrique à La place du vinaigre. Utilisez moins de détergent si l'eau est douce et sélectionnez un cycle plus court pour laver Les verres et Les rendre propres. Utilisez une solution de 2 tasse d'eau de Javel et 3 tasses d'eau chaude pour enlever Les taches à la main. PRECAUTION ! Vous devez attendre 20 minutes à la fin d'un cycle pour laisser Les éléments chauffants refroidir avant de nettoyer L'intérieur sinon vous risquez de vous brûler. Vous devez contacter une société d'adoucisseur d'eau pour obtenir un filtre spécial. HoS2016 1015 |

Informations pratiques

CODES DES INDICATEURS LUMINEUX

Codes Significations Le témoin lumineux Trempage rapidement. Le témoin Lumineux ECO clignote rapidement. clignote me. Débordement L'arrivée d'eau prend trop Raisons possibles Le robinet n'est pas ouvert, L'arrivée d'eau est obstruée ou la pression de l'eau est insuffisante. Fuite dans un des éléments du lave-vaisselle. Siles problèmes persistent, contactez le service après-vente de votre magasin vendeur. Problème Voile blanc sur La surface interne. Le couvercle & du réservoir de détergent ne ferme pas. Restes dans le réservoir de détergent. Vapeur. Marques grises ou noires sur la vaisselle. De l'eau stagne dans Le fond de la cuve. Fuite du lave- vaisselle. | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 31 Causes possibles Minéraux contenus dans l'eau dure. Le bouton n'est pas sur la position OFF (FERME). La vaisselle bloque Le réservoir de détergent. Phénomène normal. Des ustensiles en aluminium se sont frottés contre la vaisselle. Phénomène normal. Distributeur trop rempli ou débordement du produit de rinçage. Le lave-vaisselle n'est pas à la bonne hauteur.

Que faire Pour nettoyer l'intérieur de l'appareil, utilisez une éponge humide avec du détergent pour lave-vaisselle et mettez des gants en caoutchouc. N'utilisez jamais d'autres nettoyants que Le détergent pour lave-vaisselle pour éviter le risque de mousse. Tournez Le bouton en position OFF. Rechargez La vaisselle correctement. De la vapeur s'échappe du conduit d'aération du loquet de La porte pendant le séchage et l'évacuation de l'eau. Utilisez un nettoyant doux pour éliminer ces marques. Une petite quantité d'eau propre autour de La sortie du fond de La cuve à l'arrière de La cuve maintient Le joint propre. Attention de ne pas trop remplir Le distributeur de produit de rinçage. Les éclaboussures de produit de rinçage peuvent entraîner un surplus de mousse et une inondation. Essuyez Les éclaboussures avec un chiffon sec. Vérifiez que le lave-vaisselle est nivelé.

Informations pratiques Spécifications techniques Hauteur Largeur Profondeur Tension de charge connectée Pression d'eau: Alimentation Capacité Cette Fiche est éditée en conformité avec La Directive Européenne 1059/2010. Marque Référence Capacité nominale Classe d'efficacité énergétique 1

820mm 595 mm 540mm voir l'étiquette 0.04-1.0MPa voir l'étiquette 12 couverts HIGHONE

Informations pratiques Consommation d'énergie annuelle [AEc] (2 290 kWh Consommation d'énergie (Et] du cycle de lavage standard 1.02hWh Consommation d'électricité en mode arrêt [Po] ow Consommation d'électricité en mode laissé sur marche {PU 04W Consommation d'eau annuelle (AWc] 3 3360 Litres Classe d'efficacité de séchage 4 A Programme de lavage standard 5 ECO 50°C Durée du programme de lavage standard 165 min Émissions acoustiques dans l'air 49 dB{A] re 1pW Type d'installation Pose libre Installation intégrable possible OUI Hauteur 82cm Largeur 59.5 cm Profondeurs (avec câble et tuyaux) 54cm Tension d'alimentation nominale 220-240 V - 50 Puissance nominale 1760-2100 W Pression de l'eau Notes 1] Classe d'efficacité énergétique À sur une échelle allant de D (appareils les moins efficaces] à A+++ (appareils les plus efficaces). 2} Consommation d'énergie de 290 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faibles puissance. La consommation réelle d'énergie dépend des conditions d'installation et d'utilisation de l'appareil. 3] Consommation d'eau de 3360 Litres par an, sur La base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation l'appareil. 4] Classe d'efficacité de séchage À sur une échelle allant de G (appareils les moins efficaces] à À (appareils les plus efficaces].

5) Le programme ECO 50°C est le cycle

de lavage standard par défaut auquel se rapportent les informations qui figurent | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 33 0.4-10bar=0.04-1MPa sur l'étiquette et sur cette fiche, ce programme convient au lavage d'une vaisselle normalement sale et constitue Le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Cet appareil répond aux exigences des normes Européennes dans leurs versions applicables à la date de fabrication de lappareiLainsi qu'aux Directives Européennes: -Sécurité Électrique 2006/95/CE -Compatibilité Électromagnétique 2004/108/CE -Écoconception 2009/125/CE Les données ci-dessus ont été mesurées sous les conditions de tests spécifiées par Les normes applicables. Les résultats peuvent varier en fonction de la quantité et de l'état de salissure de La vaisselle, de La dureté de l'eau, de la quantité de détergent utilisée, etc... Ce manuel est écrit en fonction des règles et normes de La Communauté Européenne.

Informations pratiques Français

Nettoyage et entretien Nettoyage des filtres Montage du filtre Pour obtenir de meilleures performances et de meilleurs résultats, Le système de filtrage doit être propre. Le filtre récupère efficacement les particules alimentaires de l'eau de lavage lui permettant d'être redistribuée pendant le cycle. Pour cette raison, il est conseillé d'enlever les plus grosses particules alimentaires prises au piège dans le filtre après chaque cycle de lavage en rinçant le filtre semi-circulaire et le réservoir sous l'eau du robinet. Pour enlever le système de filtrage, tirez sur la poignée du réservoir vers Le haut. Le système de filtrage complet doit être nettoyé au moins une fois par mois.

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 34 & Pour le filtre nettoyer à déchets et le micro- filtre, utilisez une brosse de nettoyage. Puis, remontez les pièces du filtre comme indiqué dans la figure de gauche et réinsérez l'ensemble dans le lave-vaisselle dans son emplacement et en appuyant vers le bas. Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Un positionnement incorrect du filtre peut diminuer le niveau des performances de l'appareil et abîmer la vaisselle et Les ustensiles. ATTENTION N'utilisez jamais Le lave-vaisselle sans mettre Les filtres en METR HoS2016 1015 |

Nettoyage de La porte Pour nettoyer le contour de la porte, vous devez utiliser uniquement un chiffon doux et humide. Pour empêcher toute pénétration d'eau dans le verrou de la porte et les composants électriques, n'utilisez pas de nettoyant aérosol de quelque sorte que ce soit. De la même facon, n'utilisez jamais de nettoyants ou d'éponges à récurer sur les surfaces externes car ils pourraient rayer le revêtement. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface. ATTENTION N'utilisez jamais de nettoyant vaporisateur pour nettoyer La porte car ils pourraient endommager le verrou de la porte et les composants électriques. | 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 35 Informations pratiques ATTENTION ILest interdit d'utiliser un agent abrasif ou une serviette en papier en raison du risque de rayures ou de taches sur la surface en acier inoxydable. Entretien du lave-vaisselle Pour nettoyer l'extérieur et le bandeau de commande, utilisez un chiffon légèrement humide, puis séchez soigneusement. N'utilisez jamais d'objets pointus, de tampons à récurer où de nettoyants corrosifs sur une des pièces du lave-vaisselle.

Protection du lave-vaisselle contre Le gel Si vous laissez votre lave- vaisselle dans un endroit non chauffé pendant l'hiver, demandez à un service spécialisé de :

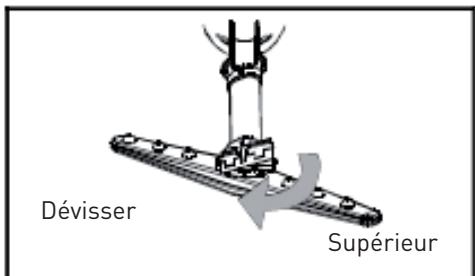

Dévisser Supérieur | Inférieur Retirez le bras d'aspersion inférieur : Pour enlever le bras de vaporisateur supérieur, ôter l’écrou et tourner dans le sens des aiguilles d'une montre. Retirer Retirez le bras d'aspersion inférieur : Pour l’enlevez, dévisser le bras inférieur avec un

| 244325 - M FR HIGINT12C491SC(9350)_MULTLIndd 36 & mouvement vers Le haut. Laver Les bras : ILest recommandé d'éliminer les particules d'aliment restées après chaque lavage grâce à du savon et de l'eau chaude. Repositionner Les bras après Le rinçage. Nettoyage des bras d’'aspersion ILest nécessaire de nettoyer les bras d'aspersion car les produits chimiques contenus dans l'eau peuvent bloquer les jets et Les roulements des bras d'aspersion. Pour enlever le bras d'aspersion, dévissez Le boulon et enlevez le joint d'étanchéité en haut du bras d'aspersion puis retirez Le bras. Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les jets. Replacez les bras après les avoir rincés soigneusement. HoS2016 1015 |

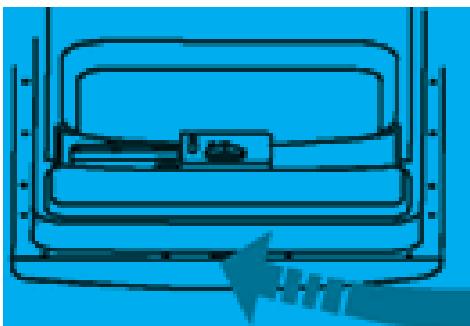

Informations pratiques Comment conserver votre lave-vaisselle en bon état ? - Après chaque lavage, coupez l'arrivée d'eau de l'appareil et laissez la porte légèrement entrouverte pour évacuer l'humidité et les odeurs. Avant de nettoyer ou d'effectuer toute opération d'entretien, retirez toujours la fiche de la prise murale. Ne prenez pas de risques. Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez pas de solvant ou de produit de nettoyage abrasif. Préférez un chiffon et de l'eau tiède savonneuse. Pour enlever les taches à l'intérieur du lave-vaisselle, utilisez un chiffon humide trempé dans l’eau et dans un peu de vinaigre blanc ou bien un produit de nettoyage conçu spécialement pour le lave- vaisselle. | 244325 - M FR HIGINT12C491SC(9350)_MULTLiIndd 37 Lorsque vous partez en vacances, il est conseillé d'effectuer un cycle de lavage à vide puis de débrancher la fiche de la prise, de couper l'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cela permet de prolonger l'efficacité des joints et d'empêcher les odeurs de se former à l'intérieur de l'appareil. Si vous devez déplacer l'appareil, maintenez-le Le plus possible en position verticale. Si cela est absolument nécessaire, vous pouvez le basculer en arrière. La nourriture restée coincée dans les joints est une des raisons qui provoque La formation d'odeurs à l'intérieur du lave-vaisselle. Un nettoyage périodique avec une éponge humide permet d'éviter ce problème.

Mise au rebut de votre ancien appareil COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES Cet appareil porte Le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu’en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de La localité. La valorisation des déchets permet de contribuer à préserver notre RE environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre appareil, comme le signale le symbole ZX apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a Le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent are l'objet ‘dune consigne dei. Pouren savoir plus :wnv.consignesdetrfr

Ce produit est garanti pour une période de 2 ans à partir de La date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou Les dommages résultant d'une mauvaise in 0 de l'usure anormale du produit r présentation du ticket de c GARANTIEVOORWAARDEN Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum* elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onju door deze garantie
