BEDIENUNGSANLEITUNG HIG INT 12C49 ISC HIGH ONE

Lave-vaisselle Vaatwasser Geschirrspüler Lavavajillas

944325 HIGINT12C49ISC

GUIDE D'UTILISATION 02

HANDLEIDING 40

GEBRAUCHSANLEITUNG 78

MANUAL DEL USUARIO 116

Merci!

professionele technische Diensten.

OPMERKING

Bescherming gegen vorst

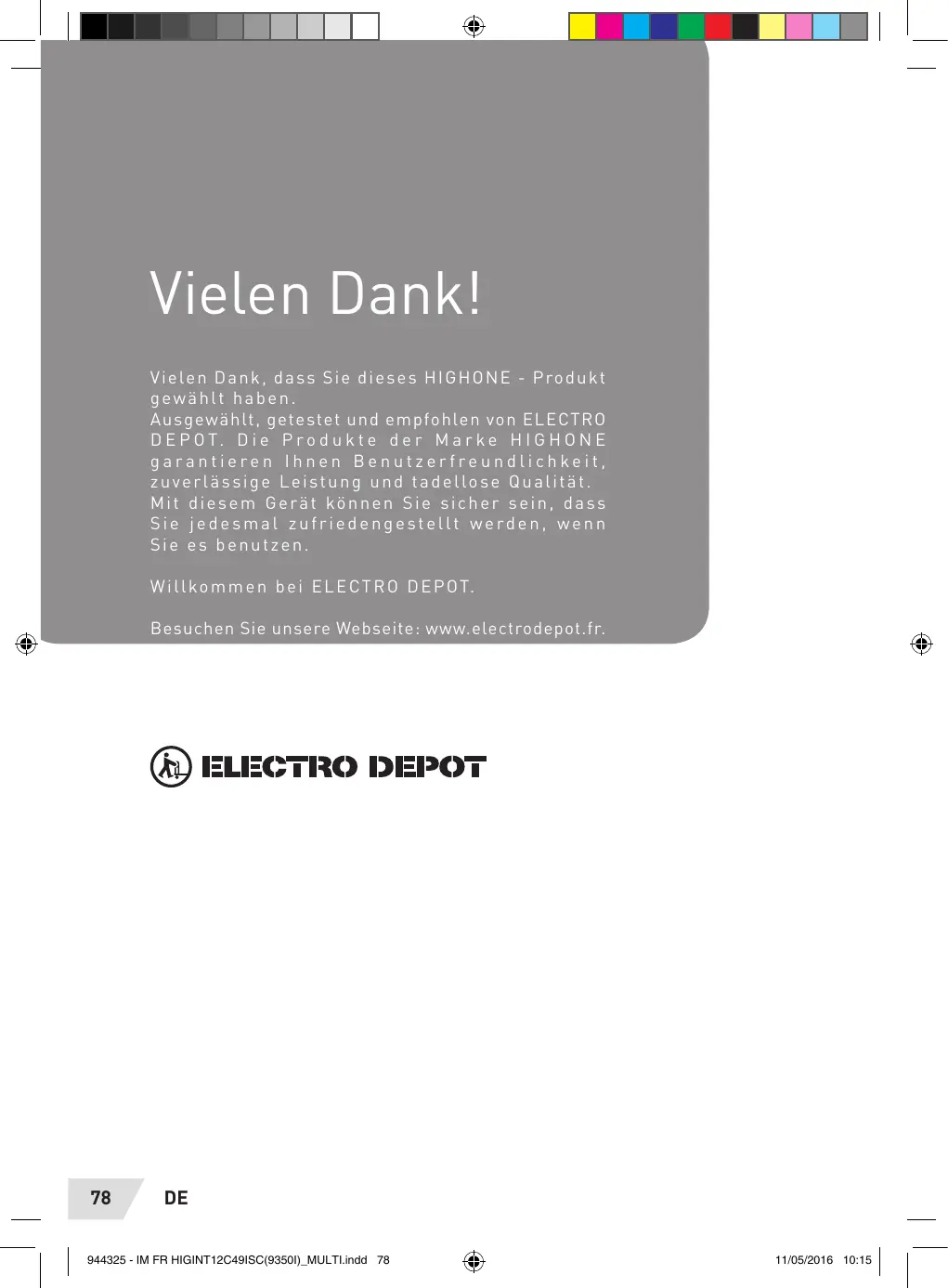

Vielen Dank, dass Sie diesen HIGHONE - Produkt gewählt haben.

Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke HIGHONE garantieren Ohnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.

Mit diesen Gerät konnen Sie sichere sein, dass Sie jegesmal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.fr.

ELECTRO DEPOT

Vorder

Inbetriebnahme des Geräts

80 Gebrauchsanleitungitte lessen
81 Sicherheitsvorschriften

Übersicht über Ihr Gerät

86 Beschreibung des Geräts

Verwendung des Geräts

88 Waschprogramm-Tabelle
90 Enthärter
91 Waschmittel einfllen
92 Klarspulerspender
94 Beladen der Körbe des Geschirrspulers
96 Inbetriebnahme des Geräts
97 Filtersystem
98 Installationsanleitung
104 Wasseranschluss

Praktische Hinweise

105 Fehlerbehebung

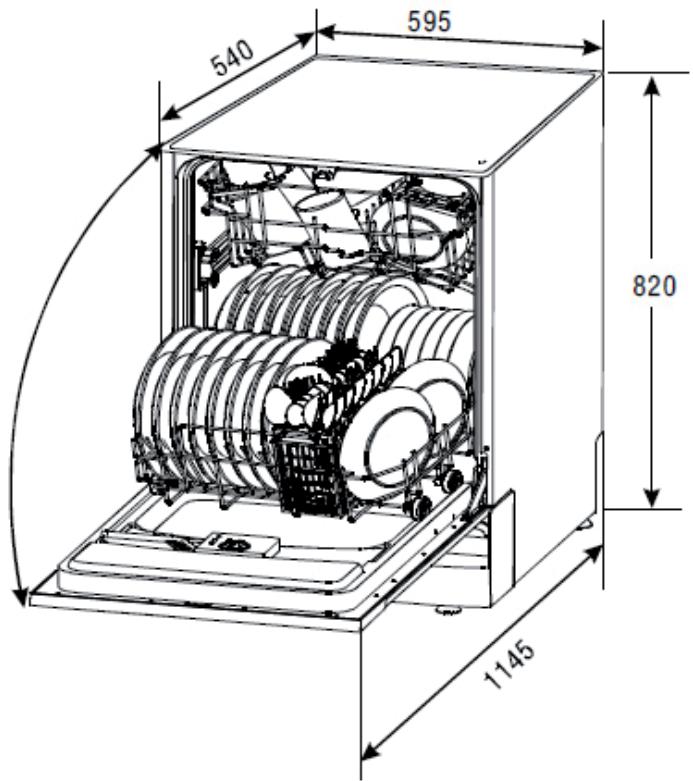

108 Technische Spezifikationen
110 Reinigung und Wartung
114 Entsorgung Ihres Altgeräts

Gebrauchsanleitungitte durchlesen

Lesen Sie diese Gebrauchsanleitung vor Gebrauch Ihres Geschirrspulers aufmerksam durch. HebEN Sie sie zur späteren Einsichtnahme auf.

These Anleitungs enthalten Kapitel zu den Sicherheitsvorschriften, zum Gebrauch und der Installation und zur Fehlerbehebung usw. Das aufmerksame Durchlesende dieser Anleitung vom dem Gebrauch des Geschirrspulers hilft Ihnendabei, den Geschirrspuler korrekt instand zu halten.

BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN: Das Kapitel Fehlerbehebung hilft Ihnen besteht, einzel häufige Probleme selbst zu beheben, ohne sich an den technischen Kundendienst wenden zu müssen.

ANMERKUNG

Im Rahmen seiner Politik der permanent Weiterentwicklung und Aktualisierung des Produkts kann der Hersteller ohne Vorankündigung jegliche Änderungen vornehmem.

Dieses Gerät ist zum Hausgebrauch (private Nutzung), jedoch nicht für entsprechende Verwendungszwecke bestimmt, wie etwas:

-Koheckenin Geschäfts, Büros und anderen Arbeitsumgebungen, die für das Personal reserviert sind;

• Bauernhöfe;

• Verwendung durch Gäste in Hotels, Motels und anderen Umgebungen mit Wohncharakter, Unterkünfte vom Typ Gästezimmer.

Sicherheitsvorschriften

Wichtige Sicherheitsvorschriften. Lesen Sie alle Vorschriften vor dem Gebrauch durch.

WARNING!

Bei Gebrauch Ihres Geschirrspulers bitt die unter aufgeführten grundlegenden Vorsichtsmaßnahmen einschließlich derfolgenden besonderen Maßnahmen beachten:

ACHTUNG

Wasserstoff ist ein explosives Gas

Untergewissen Bedingungen kann sich in einem HeiBwassersystem, das während mindestens zwei Wochen nicht verwendet wurde, Wasserstoff bilden. WASSERSTOFF IST EIN EXPLOSIVES GAS.

Wenn das HeiBwassersystem fur so lange Zeit nicht verwendet wird, öffnen Sie

alle HeiBwasserhahne,bevor Sie ihren Geschirrspuler verwenden und{lassen Sie das Wasser einige Minuten laufen. So kann der entstandene Wasserstoff entweichen.Da these Gas entszündbar ist,dürfen Sie während thisem Vorgang keine offenen Flammen verwenden und nicht rauchen.

Erdungsanweisungen:

Dieses Gerät muss geerdet werden. Bei Funktionstörungen oder Stromausfall senkt die Erdung das Stromschlagrisiko, indem sie Zugang zu elektrischem Strom mit geringerem Widerstand gibt. Dieses Gerät ist miteinem geerdeten Kabel und einem Erdungsstecker ausgestattet. Der Stecker muss an eine geeignete Wandsteckdose angeschlossen werden,

die gemäß allen örtlichen Regelung geerdet ist.

Entsorgung alter Haushaltsgeräte:

Die europäische Richtlinie 2012/19/EU über Abfälle aus Elektrischen und Elektronischen Geräten (WEEE) schreiben, dass diese nach Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden dürfen, sondern derörtlichen Sortierstelle zugeführrt werden müssen. Die gebrauchten Geräte müssen getrennt gesammelt werden, um die Wiederverwendungs-und Recyclingrate ihrer Bestandteile zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu reduzieren.

Das durch gekreuzte Mülleimersymbol kennzeichnet alle Produkte undweistaufdieVerpflichtung der Abfalltrennung hin.

Der Konsument muss die

örtlichen Behörden oder seinen Handler kontaktieren, um sich über die korrekte Entsorgung seines Altgeräts zu informieren.

ACHTUNG

Sach gemäß nutzung

• Nicht auf die Tur oder das GehäusedesGeschirrspulers sitzen oder stehen.

Heizelementewährend dem Gebrauch oder unmittelbar danach nicht berühren.

• Kein Kunststoffgeschirr waschen, es sei Denn, es ist als "spülmaschinenfest" geknownzeichnet. Bei Geschirr ohne diesen Vermerk die Empfehlungen des Herstellers beachten.

• Nur Waschmittel und Klarsprüler verwenden, die für automatische Geschirrspäler bestimmt sind.

Keine Seife, Textilwaschmittel oder Handwaschmittel im Geschirrspuler verwenden.
Bewahren Sie diese Produkte außerhalb der Reichweite von Kindern auf.
- Kinder von Waschmitteln und Klarspulern und vonderoffenen Tur desGeschirrspulers fernhaltend,da sich im GeräteinnernmöglicherweiseWaschmittelrückständebefinden.
Die Turlarf nicht offen stehen, um jedem Stolpern zuverhindern.
- Bei der Installation daraufuf achten, dass das Stromkabel nicht geknicht oder übermäßig oder gefährlich gequetscht wird.
- Keine Änderungen an den Steuerungen vornehmen.
- Beaufsichtigen Sie Kinder,

um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Was schmittel für Geschirrspüler sind extrem alkalisch und konnen bei Verschlucken sehr gefährlich sein. Vermeiden Sie jeder Kontakt mit Haut und Augen und halten Sie Kinder vom Geschirrspüler fern, wenn die Tür offen ist.

• Verwenden Sie ihren Geschirrspulernicht, solange die Verschlussplatten nicht korrekt platziert sind. Tur bei laufender Maschine vorsichtig öffnen, um das Herausspritzen von Wasser zu vermeiden.

Keine schweren Gegenstände auf die offene Turstellen.
- Das Gerät könnte nach vornkippen.

Beim Einräumen des Geschirrspulers:

1. Spitze Elemente soplatzieren, dass sie die Turdichtung nicht beschädigen konnen.

2. Scharfe Messer mit der Spitze nach unten platzieren, um Schnittverletzungen zu vermeiden.

3. Bei Gebrauch des Geschirrspulers sollenn Kunststoffensiliennicht in Kontakt mit den Heizelementen kommt.

4. Ein beschädigtes Stromkabel muss vom Hersteller, dem Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um jegliche Gefahr zu vermeiden.
   -itte entsorgen Sie das Verpackungsmaterial korrekt.

5. Verwenden Sie den Geschirrspulern nur für den vorgesehenen Zweck.

6. Tür des Waschmittelfachs beim Standortwechsel oder Ausbau eines alten Geschirrspulers entfernen.

7. KinderMUSSEN beaufsichtigt werden, um zugewährleisten, dass sie nicht mit dem Gerät speien.
8. Am Ende des Waschprogramms überprüfen, ob das Waschmittelfach leer ist.
   Die übrigen Trennvorrichtungen von der Steckdose müssen im festen Anschluss eingebaut sein und zwischen den Polen eine Distanz von mindestens 3 mm aufweisen.
9. Höchstens 12 Gedeckewaschen.
10. Der zulässige Höchstdruck am Wassereingang beträgt 1 MPa (10 bar).
11. Derzulässige Mindestdruck

am Wassereingang beträgt 0,04 MPa (0,4 bar).

• Der Geschirrspulernuss mit neuen Leitungen an das Abwassernetzangeschlossen werden. Keine alten Leitungen wiederverwenden.
• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten und Personenohne Erfahrung und Kenntnisse bedient werden, sofern sie korrekt beaufsichtigt werden oder die notigen Anweisungen für den sicheren Gebrauch des Geräts erhalten und die bestehenden Risiken verstanden haben.

Lesen Sie diese Sicherheitsvorschriften aufmerksam durch und befolgen Sie sie.

Bewahren Sie diese Anleitung auf

ANMERKUNG

Um die bestmögliche Leistung Ihres Geschirrspulers zu gewährleisten, setzen Sie alle Gebrauchsanweisungen vor dem ersten Gebrauch durch.

Beschreibung des Geräts

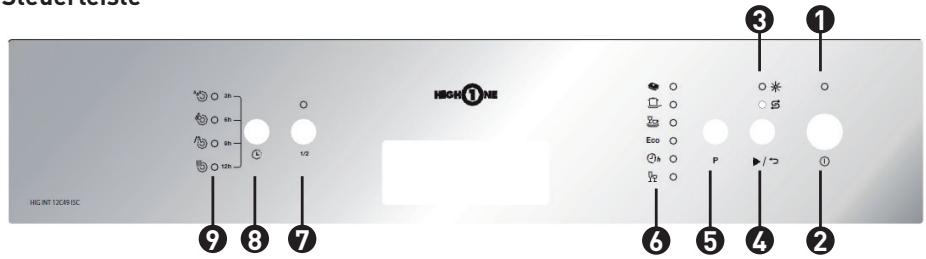

Steuerverleiste

Betriebs-Leuchtanzeige: leuchtet, wenn das Gerät unter Spannung stehen.
Schalter Ein/Aus: Ein- und Ausschalten des Geräts.
Füllstandsanzeigen für Salz und Klarspüler: leuchten, wenn der Enthärter oder Spender leer ist.
Knopf Start/Pause: Starten des gewählten Waschprogramms oder Unterbrechen eines laufenden Waschprogramms
Waschprogramm-Wahlschalter: zur Auswahl des gewünschten Waschprogramms aus 6 verfügbar Programmen.
6 Programm-Leuchtanzeigen: zeigen das laufende Waschprogramm an.
7 Halbladungs-Funktion: zeigt an, dass die Halbladungs-Funktion gewählt wurde.
Startprogrammierung: mit diesen Knopf kann der Start auf einen späteren Zeitpunkt verschoben werden.
Anzeige Startprogrammierung/Waschphase: bei verschobenem Start (3, 6, 9 oder 12 Stunden) leuchtet diese Anzeige, wenn die Tur geschlossen ist; während dem Waschzyklus zeigt sie die laufende Waschphase an.

Funktionen des Geschirrspulers

Oberkorb
2 Spruham
3 Unterkorb
4 Wasserenthärter (nur bei gewissen Modellen)
5 Hauptfilter
6 Waschmittelsponder

Tassenregale
8 Besteckkorb
9 Abfallfilter
10 Klarspulersponder

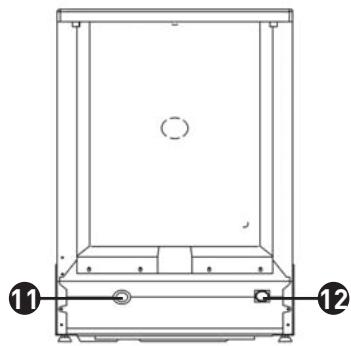

11 Abflussohranschluss
Eingangssrohranschluss

Waschprogramm-Tabelle

Programm	Informationen zur Programm-auswahl	Beschrei-bung des Programms	Vor-/Haupt-waschmittel	Programm-dauer (Min.)	Energie-verbrauch (Kwh)	Wasser-verbrauch (L)	Klarsprüler
3 in 1	Für normal verschmutztes Geschirr verwenden Sietein Multifunktions-Waschmittel	Vorwässche (50°C)Wäsch e (55°C)Spälen Spülen (65°C)Trocknen	3 in 1	160	1.35	16.0
Intensiv	Für stark verschmutztes Geschirr und Töppe, Pfannen und Platten mit eingetrockten Lebensmittel-rückständen.	Vorwässche (50°C)Wäsch e (65°C)Spälen Spälen Spülen (55°C)Trocknen	5/25g	125	1.36	19.5	*
Normal	Für mäßig verschmutztes Geschirr, zum Beispiel Teller, Gläser und mäßig verschmutzte Pfannen.	Vorwässche (50°C)Wäsch e (55°C)Spälen Spülen (65°C)Trocknen	5/25g	160	1.30	16.0	*
Eco SPARPRO-GRAMM (*EN 50242)	Für leicht verschmutztes Geschirr, zum Beispiel Teller, Gläser und leicht verschmutzte Pfannen.	Vorwässche Wäsch e (50°C)Spälen Spülen (65°C)Trocknen	5/25g	165	1.02	12.0	*
Dauer	Informationen zur Programm-ausbahl	Beschrei-bung des Programms	Vor-/Haupt-waschmittel	Programm-dauer (Min.)	Energie-verbrauch (Kwh)	Wasser-verbrauch (L)	Klarsprücher
1 Stunde	Für leicht verschmutztes Geschirr, das nicht intensiv getrocknet werden muss.	Wäsche (60°C)SpälenSpälen(50°C)Trocknen	30g.	60	0.95	12.0	*
Express	Schnell-wasch-programm für leicht verschmutztes Geschirr.	Wäsche (40°C)SpälenSpälen(40°C)	20g.	30	0.50	11.0

ANMERKUNG

• EN 50242: Dieses Programm entspricht dem Testzyklus, die Vergleichseigenschaften entsprechen der Norm En 50242, tatsäch:

Fassungsvermögen: 12 Gedecke
- Position des Oberkorbs: Rollen auf den oberen Schienen
- Klarsprülinstellung: 6
- Der Stromverbrauch beträgt bei ausgeschaltetem Gerät 0 W

und bei eingeschaltetem Gerät 0.4 W

Inbetriebnahme des Geräts

1. Ober- und Unterkorb Herausziehen, Geschirr einsortieren, dann Körbe wieder einschieben. Wir empfehlen Ihnen, den Unterkorb zuerst zu beladen, dann den Oberkorb (s. Abschnitt "Beladen der Körbe").
2. Waschmittel einfüllen (s. Abschnitt "Salz, Waschmittel und Klarsprüfer").
3. Stecker des Stromkabels in die Steckdose einstecken. Zulässig ist eine Stromversorgung mit Wechselstrom 220-240 V / 50 Hz und eine Steckerspezifikation von 10 A 250V Wechselstrom. Überprüfen Sie, ob der Wasserhahn auf Höchstleistung geöffnet ist.
4. Tür schlieben, Knopf ON/OFF (ein/aus) betätigten; die Kontroll-Leuchtanzeige leuchtet auf.
5. Programmknopf betätigen, das Waschprogramm wechseln in der folgenden Reihenfolge: 3 in 1 Intensiv Normal Sparprogramm 1 Stunde Express

Nach Auschwitz des Programms leuchtet die entsprechende Anzeige. Start/Fortsetzen betätigten, der Geschirrspul er schaltet sich ein.

Enthärter

Es gibt zwei Möglichkeiten, die Wasserhärte zu reduzieren: mit einem Wasserenthärter oder dem speziellen Salz.

Die Wasserhärte ist je nach Region unterschiedlich. Wenn Sie hartes Wasser für ihren Geschirrspüler verwenden, werden sich Kalkablagerungen auf Geschirr und Utensilien bilden.

Das Gerät ist mit einem speziellen Enthärter ausgestattet, der den Kalk und die Mineralien mit einem speziellen Salz aus dem Wasser entfernt.

Enthärter einfüllen

Immer das spezielle Geschirrspulersalz verwenden.

Der Salzbehälter befindet sich unter dem Unterkorb und muss folgendermaßen aufgefüllt werden:

1. Unterkorb entfern, dann die Salzbehälterkappe abschrauben.
2. Wenn Sie den Behälter zum ersten Mal auffüssen, fullen Sieihn zunachst zu Wasser auf.
3. Beim ersten Gebrauch mussen Sie unbedingt ungefahr 1,5 kg Salz eingfullen. Es ist normal, dass etwas Wasser aus dem Salzbehälter überläuft.

Achten Sie daraufuf, en Salzbehälter immer aufzufullen, sobald die Leuchtanzeige Sie daraufuf aufmerksam macht, dass er leer ist.

1. Kappe sorgfältig wieder aufschauben.

ANMERKUNG

Der Salzbehälter muss aufgeführlt werden, sobald die entsprechende Leuchtanzeige aufleucht. Auch wenn der Salzbehälter ausreichend gefüllt ist, erlischt die Leuchtanzeige möglicherweise erst, wenn das Salz sich ganz aufgelöst hat.

Wenn Salz in die Waschkammer ausläuft, kann diese mit einem Einweich-Programm entfernt werden.

Einstellung des Salzverbrauchs

Der Salzverbrauch theses Geschirrspulers kann entsprechend der Härte des verwendenten Wassers eingestellt werden. Sie können den Salzverbrauch folgendermaßen individuell einstellen und optimieren:

1. Salzbehälterkappe abschrauben.

2. Auf dem Behälter befindet sich ein Ring mit einem Pfeil (s. Abbildung oben). Bei Bedarf den Ring je nach Häte des verwendeten Wassers gegen den Uhrzeigersinn vom Symbol "-" zum Symbol "+" drehen. Wir empfehlen Ohnen, die Einstellungen nach dem folgenden Schema vorzunehmen:

WASSERHÄRTE				Einstellungen-stufe	Salzverbrauch(Gramm/Zyklus)	Autonomie(Zyklen/1 kg)
°dH	*fH	Här-tegrad nach Clark	Mmol/l
0~8	0~14	0~10	0~1.4	/	0	/
8~22	14~39	10~28	1.4~3.9	-	20	50
22~45	39~80	28~56	3.9~8	Mitte	40	25
45~60	80~107	56~75	8~11	+	60	16

Informationen über die Wasserhärte erhalten Sie bei ihrem Wasserwerk.

Waschmittel einfllen

Füllen Sie das Waschmittelfach mit Waschmittel. Die Markierungen geben die Dosierungen an; s. verbessrende Abbildung.

A. Waschmittelfach für den Hauptwaschgang
B. Waschmittelfach für die Vorwäsche

Beachten Sie die vom Hersteller empfohlene Dosierung und bewahren Sie die Empfehlungen auf der Waschmittelverpackung auf.

Deckel schreiben und andrücken, bis er einrastet.

Bei stark verschmutzem Geschirr eine zusätzliche Dosis Waschmittel in das Fach für die Vorwäsche geben. Dieses Waschmittel wirkt bei der Vorwäsche.

ANMERKUNG

Informationen zur Waschmittelmenge in den einfahren Programmen finden Sie auf der letzten Seite. Die Dosierungen sind je nach Verschmutzungsgrad des Geschirrs und Wasserhärte unterschiedlich.

Empfohlene Waschmittelmenge

Wenn das Wasser nicht allzu hart ist, sollenten Sie Ablagerungen durch übermäßige Waschmitteldosierung vermeiden.

Die nötige Waschmittelmenge kann je nach Wasserhärte unterschiedlich sein. Informationen zur Wasserhärte in ihrer Region erhalten Sie bei ihren Wasserwerken oder dem Enthärter-Hersteller in ihrer Region.

Je härter das Wasser ist, besteht mehr Waschmittel benötigen Sie. Vergessen Sie nicht, die Waschmittelmenge in klinen Schritten anzupassen, bis Sie die optimale Menge befinden haben.

Durch hartes Wasser verursachte Flecken entfernen

Zum Entfernen von Flecken, die durch hartes Wasser verursacht wurden, gehen Sie folgendermaßen vor:

• Geschirr mit einem normalen Programm waschen.
• Alle Metallgegenstände, wie Messer, Töpfe usw. aus dem Geschirrspüller entfernen.
• Kein Waschmittel einfällen.
• 2 Tassen Essig in eine Schüssel geben und die Schüssel mit der Öffnung nach oben in den Unterkorb des Geschirrspulers stellen.
• Geschirr mit einem normalen Programm waschen.

Wenn these Verfahren keine Ergebnisse bringt, versuchen Sie dasselbe mit 1/4 Tasse Zitronensäurekristallen statt mit Essig.

Korrekter Waschmittelgebrauch

Nur speziell für Geschirrspüler entwickelte Waschmittel verwenden. Waschmittel kuhl und trocken aufbewahren. Kein Pulverwaschmittel in den Spender geben, solange das Geschirr noch nicht geladen ist.

Warning!

Geschirrspüller-Waschmittel sind atzend!
Außerhalb der Reichweite von Kindern aufbewahren.

Klarspülersponder

• Um den Spender zu öffnen, Kappe nach links drehen und abheben.
• Klarspuler in den Spender füssen; darauf achten,ihn nicht zu überfüllen.
• Kappe wieder aufsetzen; dazu nach dem Pfeil ausrichten und nach rechts drehen.

Der Klarspüler wird beim letzten Spühlgang hinzugeführ, damit sich keine Töpfchen auf dem Geschirr bilden, die zu Flecken und Rissen führen konnten. Auch der Trocknungsvorgang wird dadurch optimiert, da das Wasser better vom Geschirr abflieben kann.

Für ihren Geschirrspulier eignen sich flüssige Klarspuler. Der Klarspulerspender befindet sich auf der Innenseite der Tur离不开 dem Waschmittelspender. Um den Spender aufzufullen, öffnen Sie die Kappe und fullen Sie den Klarspuler in den Spender, bis die Fullstandsanzeige vollständig erlischt. Der Spender kann ungebärn 100 ml flüssigen Klarspuler aufnehmen.

Klarspulerspender nicht überfüllen, um übermäßige Schaumbildung zu verhindern. Übergelaufenen Klarspuler mit einem feuchten Tuch entfernen. Vergessen Sie nicht, die Kappe wieder aufzusetzen, bevor Sie die Tur des Geschirrspulers schlieben.

Wenn Ihr Wasser which ist, benötigen Sie

möglicherweise keinen Klarspüler, der in thisem Fall einen weiß Schleier auf Ihr Geschirr hinterlassen konnte.

Einstellen des Klarspulerspenders

Eine abgemessene Klarspulerdosis wird im letzten Spuldurchgang hinzugeführst. Wie auch beim Waschmittel hangt die Menge der Klarspulerdosis von der Wasserhärte in Ihrer Region ab. Die Überdosierung des Klarspulers kann zu übermöiger Schaumbildung führen und einen weißen Schleier oder Risse auf Ihrem Geschirr zurückklassen. Wenn das Wasser in Ihrer Region sehr weich ist, bestehtigen Sie möglicherweise keinen Klarspuler. Wenn Sie einen Klarspuler benotigen, können Sie das Produkt in einem entspruchenden Wasservolumen verdünnen.

Der Klarspülerhersteller gibt sechs Parameter vor. Beginnen Sie mit dem Waschen immer mit dem Spender auf Stufe 4. Wenn Sie feststellen, dass Ihr Geschirr fleckig oder nicht trocken ist, erhöhen Sie die Menge des Klarspülers, indem Sie den Deckel des Spenders öffnen und den Knopf auf 5 drehen. Wenn Ihr Geschirr immer noch nicht gut getrocknet oder fleckig ist, stellen Sie den Knopf auf die{nachste Stufe,bis Ihr Geschirr keine Flecken mehr aufweist. Wir empfehlen die Einstellung des Spenders auf Stufe 4.

Wann muss der Klarsprülerspender aufgefüllt werden?

Wenn die Klarspüler-Nachfüllanzeige in der Steuerleiste nicht leuchtet, können Sie die Klarspülermengen entsprechend den nachstehenden Angaben ermitteln. Der schwarze Punkt auf dem Klarspülerspender zeigt die verfügbare Klarspülermenge im Spender an. Je mehr die Klarspülermenge zurückgeht,esto kleiner wird der Schwarze Punkt. Die Klarspülermenge sollte nie unter 1/4 der Fülmmenge sinken.

Die Gröbe des schwarzen Punkts der Füllstandsanzeige ändert sich entsprechend der sinkenden Klarsprüermenge folgendermaßen:

Voll
3/4voll
1/2voll
1/4 voll - Nachfüllen, um Flecken zu vermeiden
Leer

Beladen der Körbe des Geschirrspulers

Um die optimale Leistung Ihres Geschirrspulers zu gewährleisten, beladen Sie diesen bitten entsprichend den folgenden Anweisungen. Die Fächer und Körbe sind je nach Modell in Funktion und Aussehen unterschiedlich.

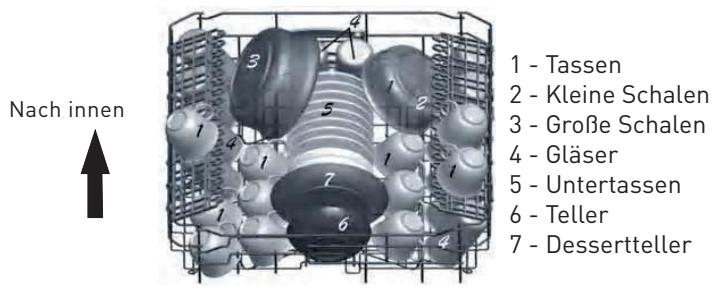

Beladen des Oberkorbs

Der Oberkorb ist für empfindliche, leichte Gegenstände, wie Gläser, Kaffee- und Teetassen, Untertassen und Teller, keine Schüsseln und keine Töppe (wenn sie nicht zu stark verschmutzt sind) bestimmt.

Platzieren Sie die Gegenstände und Utensilien so, dass sie nicht vom versprühten Wasser bewegt werden können.

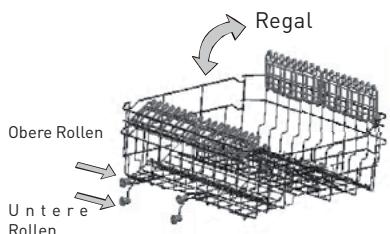

Je nach Bedarf kann der Oberkorb auf 2 Höhen eingestellt werden. Seine Position kann anhand von zwei Rollenreihen gewählt werden (s. Abbildung unter).

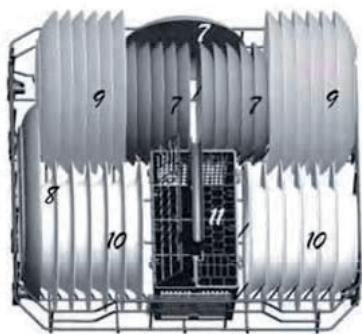

Beladen des Unterkorbs

Wir empfehlen Ihnen, große Gegenstände, die schwieriger zu reinigen sind, im Unterkorb zu platzieren; Töppe, Pfannen, Deckel, Platten und Schüsseln; s. Abbildung rechts.

Platten und Deckel sollenn vorzugsweise am Rand des Korbs platziert werden, damit sie die Rotation des Spruharms nicht behindern.

• Töppe, Schüsseln usw. mösen immer mit der Öffnung nach unten platziert werden.
• Tiefe Topfe in einer Neigung platzieren, damit das Wasser ablaufen kann.
• Der Unterkorb ist mit Halterungen ausgestattet, die eingeklappt werden können, um Platz für größere Gegenstände oder weitere Pfaffen und Töfe zu schaffen.

Nachinnen

7 - Dessertteller
8 - Ovale Platten
9 - Flache Teller
10 - Suppenteller
11-Besteckkorb

Besteckkorb

Das Besteck wird mit den Griffen nach unten im Besteckkorb platziert. Wenn das Fach mit seitlichen Körben ausgestattet ist, muss das Besteck einzeln in die geeigneten Öffnungen einsortiert werden. Lange Utensilien werden horizontal auf der Vorderseite des Oberkorbs platziert.

Nachinnen

1-Gabeln
2- Suppenlöffel
3-Dessertlöffel
4-Kaffeelöffel
5-Messer
6-Servierlöffel
7-Saucenloffel
8-Serviergabeln

ACHTUNG

Achten Sie darauf, dass das Geschirr nicht nach unten durchfällt.

Das folgende Geschirr eignet sich nicht zum Waschen im Geschirrspüler

• Schneidebretter aus Holz
• Utensilien aus nicht rostfreiem Stahl oder nicht hitzebeständigem Kunststoff
• Gegenstände aus Kupfer oder Zinn
  Klebendes Geschirr und Besteck
• Besteck mit Griff aus Holz, Horn oder Perlmutt
• Altes oder handbemaltes Porzellan

Beim Kauf von Geschirr, Glasern, Besteck darauf auf achten, das diese spülmaschinenfest sind.

Inbetriebnahme des Geräts

Waschprogramm starten

1. Vergewissern Sie sich, dass das Gerät an einer geerdeten Wandsteckdose angeschlossen ist.
2. Vergewissern Sie sich, dass der Wasserhahn auf Höchstdruck geöffnet ist.
3. Geschirrspüler beladen (s. Kapitel "Beladen der Körbe des Geschirrspülers").
4. Waschmittel einfellen (s. Kapitel "Wasserenthärter, Waschmittel und Klarsprüller").
5. Knopf auf der rechten Seite der Steuerleiste auf das gewünschte Programmstellen (s. Kapitel "Waschprogramm-Tabelle"). Die Leuchtanzeigen sind je nach Einstellung des Wahlknopfs entsprechlich; sobald Sie das gewünschte Programm erreicht haben, setzen Sie den Knopf los.
6. Knopf Ein/Aus betätigten; die Betriebsanzeige leuchtet auf. Das Waschprogramm startet.

Annullieren oder Andern eines Waschprogramm-Parameters

Ein Waschprogramm kann nur geändert werden, wenn es erst vor Kurzem begonnen hat. Anderenfalls sind das Waschmittel oder das Wasser möglicherweise bereits im Einsatz. In diesen Fall muss erneut

Waschmittel eingefüllt werden (s. Kapitel "Waschmittel einfllen").

Knopf "Start/Pause" für mindestens 3 Sekunden gedrückhalten. Die Maschine hält an und Sie können den Programmwahlknopf drehen, um das gewünschte Programm zu wahren. Sobald Sie das neue Programm gewählt haben, erneut "Start/Pause" drucken; nun startet das neue Programm.

Hinweis: Wenn Sie die Tur im Laufe eines Waschgangs öffnen, schaltet sich das Gerät auf Pause. Nachdem Sie die Tur wieder geschlossen haben, müssen Sie davon erneut "Start/Pause" drücken, damit das Gerät das Programm fortsetzt. Nach einer Wartepause von ungebähr 10 Sekunden nach dem Betätigten von "Start/Pause" startet das Gerät erneut.

Die Leuchtanzeigen werden folgendermaßen aktiviert:

• alle Leuchtanzeigen der Programme sind aus: die Maschine wartet auf die Programmauswahl

• eine Programm-Leuchtanzeige ist an: die Maschine befindet sich im Pause-Modus

• eine Programm-Leuchtanzeige blinkt: die Maschine führt das Waschprogramm durch

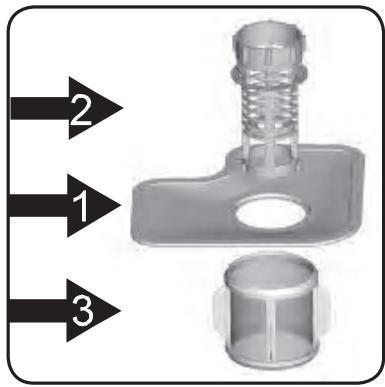

Filtersystem

Zu ihrer Bequemlichkeit wurden die Abwasserpumpe und das Filtersystem im Inneren der Waschkammer für Sie erreichen platziert. Das Filtersystem besteht aus 3 Elementen: Hauptfilter, Abfallfilter und Mikrofilter.

1. Mikrofilter: Dieser Filter hält Lebensmittel- und Schmutzrückstände im Absaugbereich zurück und verhindert, dass diese während dem Waschen wieder auf das Geschirr gelangen.

2. Hauptfilter: Die Lebensmittel- und Schmutzpartikel, die dieser Filter erfasst, werden von einem speziellen Strahl des unteren Sprüharms pulverisiert und in das Abwasserrohr geleitet.

3. Abfallfilter: Gröbene Elemente, wie Glas-oder Knochenstücke, die das Abwasserrohr verstopfen können, werden vom Abfallfilter erfasst. Um diese Gegenstände aus dem Filter zu entfernen, leicht auf die Laschen auf der Oberseite des Filters drücken und diesen herausnahmen.

4. Filter nach jedem Gebrauch überprüfen, um Verstopfungen zu vermeiden

5. Wenn Sie den Abfallfilter abschrauben, können Sie dasGPCze Filtersystem entfernen. Alle Rückstände und Abfälle entfernen und die 3 Filter unter flieBendem Wasser reinigen.

Schritt 1: Abfallfilter abschrauben und anheben.

Schritt 2: Hauptfilter anheben.

Schritt 3: Mikrofilter anheiten.

Hinweis: Filter in der Reihenfolge von Schritt 1 bis Schritt 3 Herausnahmen. Um den Filter wieder einzusetzen, Schritte in der umgekehrten Reihenfolge durchführren.

Installationsanleitung

ACHTUNG

Die Rohr- und Stromanschlüsse müssen von Fachleuten installiert werden.

ACHTUNG

Stromschlaggefahr!
Stromversorgung vorder Installation desGeschirrspulers unterbremen.

Vorbereitung der Installation

• Der Geschirrspüler muss in der Höhe von Wasser- und Abwasserleitungen und der Stromversorgung installiert werden.
• Eine Seite des Geschirrspulers muss so platziert werden, dass der Anschluss des Abwasserrohrs erreichtert wird.

ANMERKUNG

Geliefertes Zubehor (Haken für die Zierplatte, Schrauben) überprüfen

Bitte lessen Sie diese Installationsanleitung aufmerksam durch. Abbildung zur Erklärung der Möbel-Abmessungen und der Platzierung des Geschirrspulers. Vorbereitungen vornehmen, bevor Sie den Geschirrspuler an seinem Installationsort platzieren.

1. Standort in der Höhe des Spülbeckens wahren, um die Installation der Wasser- und Abwasserleitungen des Geschirrspulers zu erleichtern. (S. Abbildung 1)
2. Wenn der Geschirrspüler in einer Möbelecke installiert wird, muss bei geöffneter Tur ein Freiraum (s. Abbildung 2) bleiben.

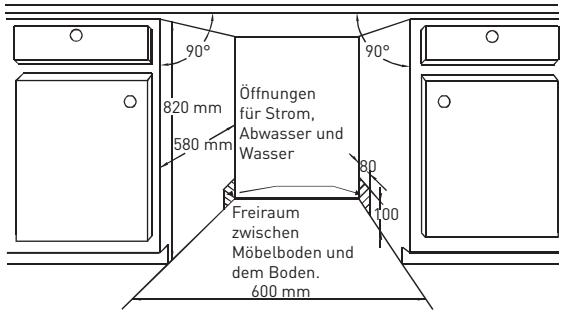

Abbildung 1: Zwischen der Oberseite des Geschirrspulers und dem Schrank sind weniger als 5mm frei und die Außentür ist nach dem Schrank ausgerichtet.

Abbbildung 2: Mindestabstand bei geöffneter Tur.

Abmessungen und Installation der Zierplatte

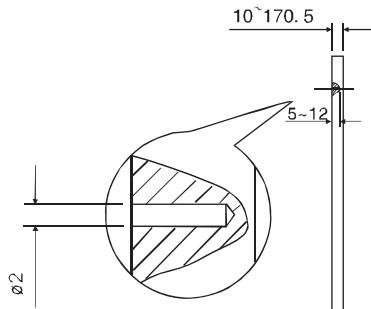

1. Die Holz-Zierplatte kann entsprechend Abbildung 3 installiert werden.

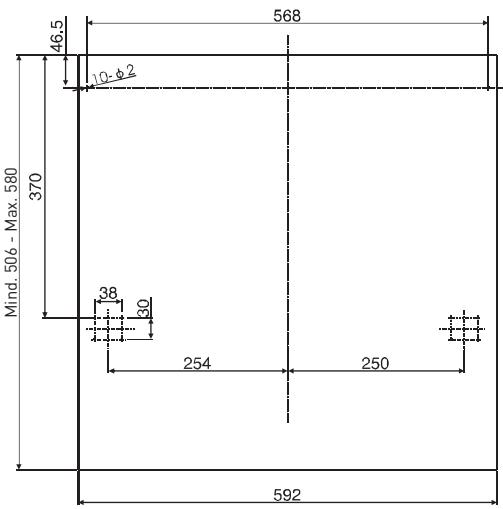

Abbildung 3: Die Holz-Zierplatte muss entsprechend den angezeigten Abmessungen installiert werden.

[Einheit: mm]

1. Haken auf der Holz-Zierplatte aufbringen und diesen in die Rille auf der Außenseite der Tur des Geschirrspulers einführen (s. Abbildung 4a). Nach Platzerung der Platte befestigen Sie die Platte mit Schrauben und Bolzen auf der Außentür (s. Abbildung 4b).

Abbildung 4a: Installation der Zierplatte

Tür-Außenseite

Haken von Position 1 auf die geeignete Höhe anheiten, dann geradeaus in Position 2 schieren, Platte und Turausendeite markieren.

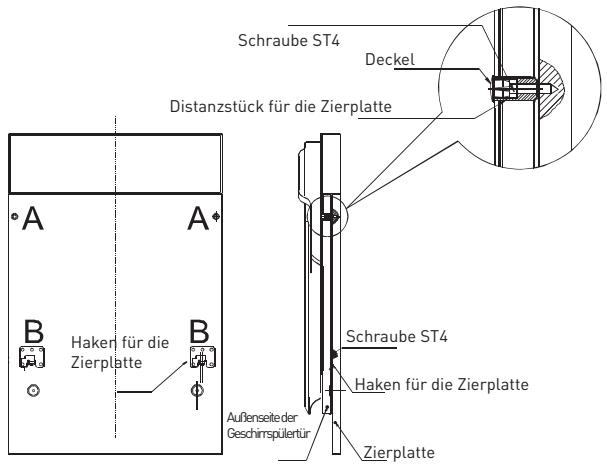

Abbildung 4b: Installation der Holz-Zierplatte

1. Deckel abnehmen
2. Schraube befestigen
3. Den Deckel wieder aufsetzen

Anpassung der Türfederspannung

Die Außentürfedern sind werkseitig auf eine bestimmte Spannung eingestellt. Nach dem Installieren der Zierplatte aus Holz muss die Spannung der Türfeder angepasst werden. Einstellschraube drehen, um das Stahlseil zu spannen oder zu entspannen. (S. Abbildung 5)

Spannung der Türfeder anpassen, bis die Tur in vollständig geöffneter Position im Gleichgewicht bleibt.

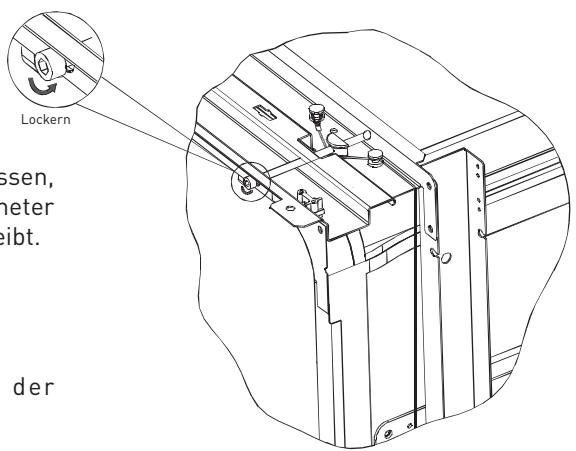

Abbildung 5: Anpassung der Türfederspannung

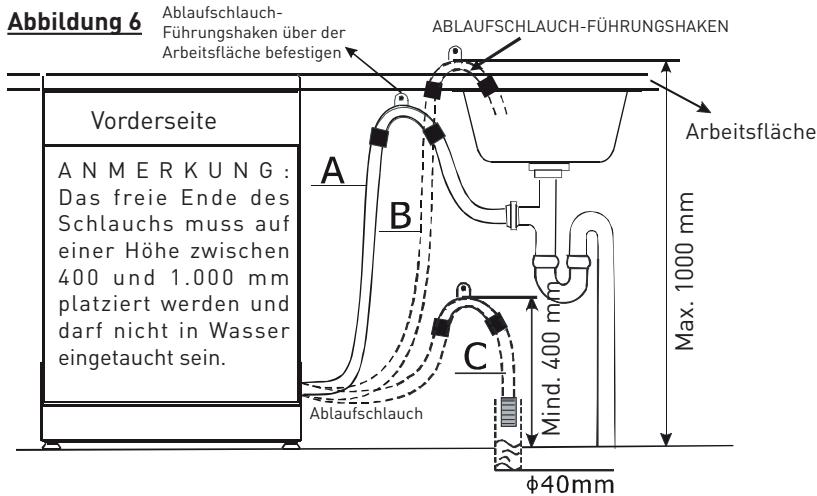

Anschluss des Ablaufschlauchs

Ablaufschlauch in ein Abwasserrohr mit mindestens 4 cm Durchmesser einführen oder das Wasser ins Spülbecken ablaufen setzen; bzw., darauf auf achtenden, dass der Schlauch nicht geknicht oder gequetscht wird. Mitgelieferte Halterung verwenden. Das frei Ende des Schlauchs muss auf einer Höhe zwischen 40 und 100 cm platziert werden und damit nicht in Wasser eingetaucht sein.

ACHTUNG

Die Spezialhalterung des Kunststoffschlauchs muss fest an der Wand befestigt werden, da bei Bewegung des Ablaufschlauchs Wasser auslaufen konnte.

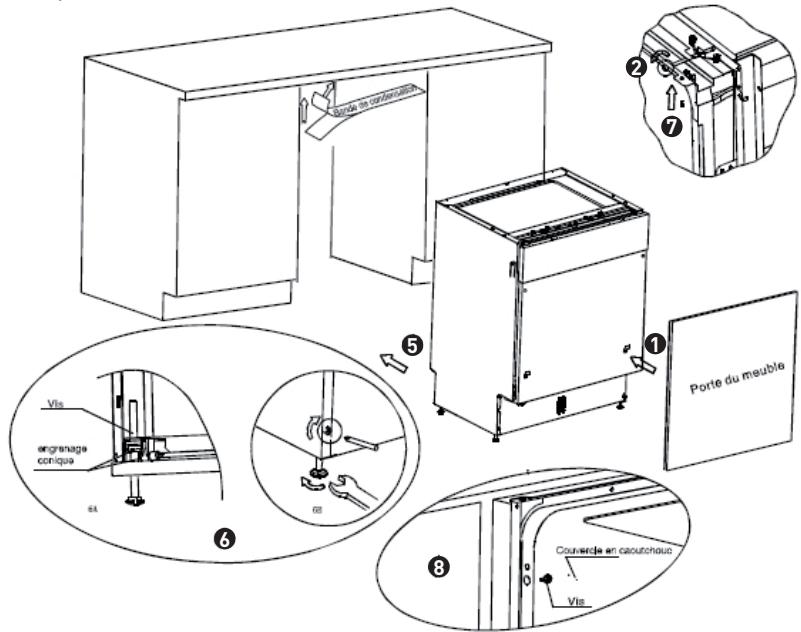

Schritte zur Installation des Geschirrspulers

1. Möbeltür mit den mitgelieferten Befestigungen auf der Außenseite der Geschirrrspulertür installieren.
   Vorlage zur Platzierung der Halterungen beachteten.
2. Spannung der Türfeder mit einem Inbusschluss anpassen; linke und rechte Türfeder gegen den Uhrzeigersinn festziehen. Anderenfalls besteht die Gefahr einer Beschädigung des Geschirrspulers. (Abbildung 2)
3. Zulaufschlauch and Kaltwasserversorgung anschließen.

4. Ablaufschlauch anschließen. (S. Abbildung 6)

5. Stromkabel anschließen.

6. Kondenswasserableitung auf der Unterseite des Mobels anbringen. Sicherstellen, dass diese sich in der Mitte der Flächenkante befindet.

7. Geschirrspüller platzieren.

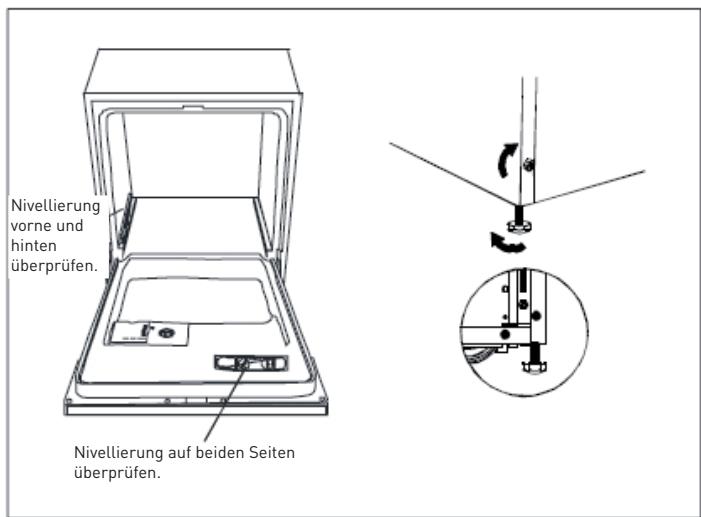

8. Geschirrspüller nivellieren. Vorderseite des Geschirrspülers mit dem hinteren Fuß durch Drehen der Schraube auf der linken und rechten Möbelseite anpassen (Abbildung 6A). Zum Einstellen des Vorderfußes den Vorderfuß mit einem Schlüssel drehen, bis er waagerecht ausgerichtet ist (Abbildung 6B).
9. Sobald er korrekt platziert ist, muss der Geschirrspulier fixiert werden. Dafür gibt es zwei Möglichkeit:
   A. Normale Arbeitsfläche - mit den beiden

Holzschrauben an der Arbeitsfläche befestigen; darauf darauf auf achten, dass das Gewicht des Geschirrspulers nicht von der Arbeitsfläche beeinflusst wird. (Abbildung 7).

B. Oberfläche aus Marmor oder Granit - Befestigungen an der Seite des Geschirrspulers anbringen und den Geschirrspuler am Möbel befestigen. Gummikappe auf die Schraube setzen. (Abbildung 8)

Der Geschirrspulern muss mit den vier einzeln einstellbaren Fünen nivelliert sein.

{Abbildung 8} Abbildung zur Fußinstellung

Anmerkung: Die maximale Einstellhöhe des Fübes beträgt 60 mm.

Stromanschluss

ACHTUNG

Zur Sicherheit der Personen: Keine Verlängerungskabel oder Steckdosenadapter fur dieses Gerät verwenden; in keinem Fall den dritten Erdungs-Steckerstift des Stromkabelsteckers abschreiben oder entfernen.

Vergewissern Sie sich, dass der Anschluss geerdet ist, bevor Sie das Gerät verwenden; dies ist obligatorisch.

Die erforderliche Spannung für den Anschluss des Geschirrspulers am Strom ist auf dem Typenschild des Geräts ersichtlich. 10 Ampere Sicherung verwenden.

Wir empfehlen, mit einer trägen Sicherung oder einem Leistungsschutzschalter einen getrennten Stromkreis für diese Gerät einzurichten.

ACHTUNG

Vergewissern Sie sich, dass ihre Steckdose über eine Funktionstüchtige Erdung verfügbar, bevor Sie das Gerät verwenden.

Stromanschluss

Vergewissern Sie sich, dass die Spannung und Freqenz der Stromversorgung den Angaben auf dem Typenschild entsprechen und dass das Stromsystem die auf dem Typenschild angegebene Höchstleistung unterszt. Stecker an geerdeter Steckdose anschließen. Wenn die Haushaltssteckdose, an der das Gerät angeschlossen werden soll, nicht dem Gerästecker entspricht, ersetzen Sie vorzugsweise die Haushaltssteckdose,statt einen Adapter oder ein anderes Zubehör zu verwenden, da diese Überhitzung und Verbrennungen verursichen können.

ERDUNGSANLEITUNG

Dieses Gerät muss geerdet werden. Bei Funktionstörungen oder Stromausfall senkt die Erdung das Stromschlagrisiko, indem sie dem Strom einen Anschluss mit geringerem Widenstand liefert. Dieses Gerät ist mit einem geerdeten Kabel und einem Erdungsstecker ausgestattet. Der Stecker muss an eine geeignete Haushaltssteckdose angeschlossen werden, die gemäß allen örtlichen Vorschriften installiert und geerdet ist.

ACHTUNG

Fehler beim Anschluss der Erdung stellen eine Stromschlaggefahr dar. Bei Unsicherheit im Hinblick auf die Erdung des Geschirrspuliers die Installation durch einen Elektriker oder einen qualifizierten Anbieter überprüfen setzen. Den mit dem Gerät gelieferten Stecker nicht abändern; wenn dieser nicht in ihre Haushaltssteckdose passt, eine geeignete Steckdose von einem qualifizierten Elektriker installmenten setzen.

Wasseranschluss

Kaltwasseranschluss

Kaltwasser-Zulaufschlauch an einen Hahn mit 3/4 Zoll-Gewinde anschließen und auf

festen Sitz prüfen. Wenn die Zulaufschläuche neu sind und während längerer Zeit nicht verwendet wurden, Wasser durchlaufen halten, um sicherzustellen, dass es sauber ist und keine Verunreinigungen aufweist. Ohne diese Vorsichtsmaßnahme besteht die Gefahr, dass der Wasserzulauf verstopft und das Gerät beschädigt wird.

ACHTUNG

Um zu vermeiden, dass Wasser im Zulaufschlauch stehen bleibt, den Wasserhahn nach jedem Gebrauch schlieben.

Platzierung der Maschine

Gerät am gewünschten Ort aufstellen. Die Rückseite muss an einer Wand stehen, die Seiten müssen an Kuchenmöbel oder Wände angrenzen. Der Geschirrspüler ist mit Zulauf- und Ablaufschläuchen ausgestattet, die je nach Installationsbedarf rechts oder links installiert werden konnen.

Wasserreste aus den Schläuchen entfernen

Wenn das Spülbecken über 1000 mm vom Boden entfernt ist, konnen die Wasserreste nicht aus den Schläuchen direkt in das Spülbecken ablaufen. Die Wasserreste müssen in eine Schüssel oder ein geeignetes Gefäß im Außenbereich auf einer geringeren Höhe als das Spülbecken entleert werden.

Wasserablauf

Ablaufschlauch anschlieben. Der Ablaufschlauch muss korrekt befestigt werden, um das Auslaufen von Wasser zu verhindern. Vergewissern Sie sich, dass der Wasserzulaufschlauch nicht eingequetscht oder verdrecht ist.

Verlängerungsschlauch

Wenn der Schlauch verlangert werden muss, verwenden Sie einen entsprechenden Ablaufschlauch.

Seine Längearf 4m nicht überschreiben, ansonsten kann die Reinigungslestung des Geschirrspulers beeinträchtigt werden.

Anschluss an den Siphon

Der Anschluss am Ablauf muss auf einer Höhe zwischen 40 cm [mind.] und 100 cm [max.] von der Maschinenunterseite liegen. Der Wasserablaufschauch muss mit einer Halterung befestigt werden. Das andere Ende des Ablaufschauchsarf nicht in Wasser eingetaucht sein.

StartendesGeschirrspulers

Bevor Sie den Geschirrspüler einschalten, folgende Punkte überprüfen:

1. Der Geschirrspüler ist nivelliert und stabil aufgestellt.
2. Der Wasserzulaufhahn ist offen.
3. Keine Lecks an den Leitungsanschlüssen.
4. Die Kabel sind stabil angeschlossen.
5. Die Stromzufuhr ist aktiviert.
6. Wasserzu- und -Ablauf sind angeschlossen.
7. Alle Verpackungsmaterialien und Unterlagen wurden aus dem Geschirrspüler entfernt.

ACHTUNG

Nach der Installation diese Anleitung zusammen mit den Unterlagen aufbewahren. Der Inhalt dieser Anleitung ist für alle Benutzer sehr nützlich.

Fehlerbehebung

BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN

Fehlerbehebung

Lesen Sie die nachstehende Tabelle durch, bevor Sie sich an den Kundendienst wenden.

Problem	Mögliche Ursachen	Was tun
Der Geschirrspulifer Funktioniert nicht.	Durchgebrannte Sicherung oder ausgelöster Schutzschalter.	Sicherung ersetzen bzw. Schutzschalter zureckstellen. Alle übrigen Geräte auf dem Stromkreis des Geschirrspulfers vom Strom trennen.
	Keine Stromversorgung.	Überprüfen, ob der Geschirrspulier eingeschaltet und die Tür korrekt geschlossen ist. Überprüfen, ob das Stromkabel korrekt an der Steckdose angeschlossen ist.
	Niedriger Wasserdruck.	Überprüfen, ob der Wasserzulauf korrekt angeschlossen und offen ist.
Die Ablaufpumper stoppt nicht.	Überlauf.	Das System ist mit einer Überlauferkennung ausgestellt. In diesen Fall schliebt es die Zirkulationspumpe und aktiviert die Ablaufpumper.
Lärm	Ein gewisser Geraschpegel ist normal.	Geräusch beim Entfernen leichter Lebensmittel und beim Offen des Waschmittelspenders.
	Die Utensilien sind nicht korrekt im Korb platziert oder ein kleines Teil ist in den Korb gefallen.	Überprüfen, ob alles gut im Geschirrspulier platziert ist.
	S um menden Motorgeräusch.	Der Geschirrspulier wird nicht regelmäßig verwendet. Wenn Sieihn nicht oft benötigen, vergessen Sie nicht, den Geschirrspulier jeder Woche zu benutzen, um die Dichtung feucht zu halten.
Schaum in der Waschkammer	Ungeeignetes Waschmittel.	Nur Spezialwaschmittel für Geschirrspulier verwenden, um Schaumbildung zu verhindern. In diesen Fall den Geschirrspulier öffnen und warten, bis sich der Schaum auflõst. Eine Dosis Kaltwasser in die Waschkammer geben. Geschirrspulier schließen, dann das Wasser ablaufen lassen, indem Sie den Knopf vorsichtig bis zum Ablaufprogramm dieren. Bei Bedarf neu starten.
	Auslaufendes Klarspuliers.	Klarspulierspritzer immer einzeln entfernen.

Deutsch

Problem	Mögliche Ursachen	Was tun
Flecken in der Waschkammer.	Verwendung eines Waschmittels mit Farbstoffzusatz.	Überprüfen, ob das Waschmittel farbstofffrei ist.
Das Geschirr ist nicht trocken.	Leerer Klarspulerspender.	Überprüfen, ob der Klarspulerspender gefüllt ist.
Teller und Besteck sind schmutzig.	U nge e i g n et e s Waschprogramm.	Stärkeres Programm wahlen.
	Falsches Beladen der Körbe.	Überprüfen Sie, ob der Waschmittelspender oder die Sprüharme von einem größten Geschirrteil behindert werden.
Flecken und weißer Schleier auf Gläsern und Besteck.	1. Extrem hartes Wasser.2. Niedrige Temperatur des Wasserzulaufs.3. Überladener Geschirrspulier.4. Falsche Beladung.5. Feuchtes oder altes Pulverwaschmittel.6. Leerer Klarspulerspender.7. Falsa s c h e Waschmitteldosierung.	Enternung von Flecken auf den Gläsern: 1. Alle Metallutensilien entfernen.2. Kein Waschmittel einflüssen.3. Längestes Waschprogramm wahren.4. Geschirrspulier starten und für ungebung 18 bis 22 Minuten laufen lassen; dann befindet er sich im Hauptwaschzyklus.5. Tür öffnen, 2 Tassen freißen Essig auf den Boden der Waschkammer leeren.6. Tür schlieben und warten, bis der Geschirrspulier das Programm beendet. Wenn Essig nicht wirkt: dieselben Schritte statt Essig mit 60 ml ZitronensäureKristallen wiederholen.
Weitere Schleier auf den Gläsern.	Weiches Wasser in Verbindung mit übermögiger Waschmitteldosierung.	Weniger Waschmittel verwenden, wenn das Wasser weich ist, und ein kürzeres Programm zum Waschen und saubern der Gläser verwenden.
		Flecken von Hand mit einer Lösung aus 1/2 Chlorwasser und 3 Tassen warmem Wasser entfernen.
Gelber oder brauner Schleier auf Innenflächen	Tee- oder Kaffeefflecken	VORSICHT! Nach Ende des Waschprogramms 20 Minuten warten, bis sich die Heizelemente abkühlen, bevor Sie die Innenflächen reinigen, ansonsten besteht Verbrennungsgefahr.
	Eisenablagerungen im Wasser können einen Schleier verursachen.	Lassen Sie sich von einem Enthärter-Hersteller über Spezialfilter beraten.

LEUCHTANZEIGEN-CODES

Codes	Bedeutungen	Mögliche Grüne
Die Leuchtanzeige Einweichen blinkt schnell.	Der Wasserzulauf erfordert zu viel Zeit.	Der Wasserhahn ist nicht offen, der Wasserzulauf ist verstopft oder der Wasserdruck reicht nicht aus.
Die Leuchtanzeige Sparprogramm blinkt schnell.	Überlaufen	Leck an einem der Elemente des Geschirrspulers.

Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst Ihres Händlers.

Problem	Mögliche Ursachen	Was tun
WeiBer Schleier auf der Innenfläche.	Mineralien im harten Wasser.	Reinigung des Geräteinnern mit einem feuchten Schwamm mit Geschirrspüller-Waschmittel; Gummihandschuhe/TRagen.Ausschließlich Geschirrspüller-Waschmittel verwenden, um Schaumbildung zu vermeiden.
Der Deckel des Waschmittel-spenders schließt nicht.	Der Knopf steht nicht auf OFF (ZU).	Knopf auf OFF drehen.
Rückstände im Waschmittel-spender.	Das Geschirrblockiert den Waschmittelspender.	Geschirr korrekt neu laden.
Dampf.	Normales Phänomen.	Aus der Luftschleuse der Tüverriegelung entweicht beim Trocknen und Wasserabpumpen Dampf.
Graue oder sch warze Stellen auf dem Geschirrr.	Aluminiumutensilien haben sich am Geschirr gerieben.	Stellen mit einem milden Reiniger entfernen.
Wasserebleibt in der Waschkammer stehen.	Normales Phänomen.	Eine keine Menge sauberes Wasser rund um den Wasserausgang auf dem Waschkammerboden hält die Dichtung sauber.
Auslaufenaus dem Geschirrspüller.	Überfüllter Klarspulserspender oder überlaufender Klarspüler.	Achten Sie daraufuf, den Klarspulserspender nicht zu überfüllen. Klarspulserspritzer können zu übermöiger Schaumbildung und Überschwemmung führen. Spritzer mit einem trockenen Tuch entfernen.
	Der Geschirrspüller ist nicht auf der korrekten Höhe eingerichtet.	Überprüfen, ob der Geschirrspüller nivelliert ist.

Technische Spezifikationen

Höhe	820 mm
Breite	595 mm
Tiefe	540 mm
Anschlussspannung	s. Etikett
Wasserdruck	0,04-1,0 MPa
Stromversorgung	s. Etikett
Fassungsvermögen:	12 Gedecke

Dieses Datenblatt wird entsprechend der Europäischen Richtlinie 1059/2010 herausgegeben.

Marke	HIGHONE
Referenz	HIGINT12C49ISC
Nennkapazität	12 Gedecke
Energieeffizienzklasse 1	A+
Jährlicher Stromverbrauch (AEc) [2]	290 kWh
Stromverbrauch (Et) des Standard-Waschprogramms	1,02 hWh
Stromverbrauch ausgeschaltet (Po)	0 W
Stromverbrauch bei eingeschalteten Gerät (Pl)	0,4 W
Jährlicher Wasserverbrauch (AWc) [3]	3 360 Liter
Trocknungseffizienzklasse 4	A
Standard-Waschprogramm 5	SPARPROGRAMM 50°C
Dauer des Standard-Waschprogramms	165 Min.
Lärmemission in der Luft	49 dB(A) re 1 pW
Art der Aufstellung	Freistehend
Einbau möglich	JA
Höhe	82 cm
Breite	59,5 cm
Tiefen (mit Kabel und Schläuchen)	54 cm
Nennspannung der Stromversorgung	220-240 V ~ 50
Nennleistung	1.760 - 2.100 W
Wasserdruck	0,4-10 bar=0,04-1 MPa

Anmerkungen

1) Energieeffizienzklasse A auf einer Skala von D [am weniger effiziente Geräte] bis A+++ (effizienteste Geräte).
2) Energieverbrauch 290 kWh pro Jahr auf der Grundlage von 280 Standard-Waschzyklen mit Kaltwasserzulauf und Verbrauch der Sparmodi. Der tatsächliche Energieverbrauch hangt von den Installations- und Nutzungsbedingungen des Geräts ab.
3] Wasserverbrauch 3.360 Liter pro Jahr auf der Grundlage von 280 Standard-Waschzyklen. Der tatsächliche Wasserverbrauch hangt von den Gebrauchsbedingungen des Geräts ab.
4) Trocknungseffizienzklasse A auf einer Skala von G (am weniger effiziente Geräte) bis A (effizienteste Geräte).
5] Das SPARPROGRAMM 50^ ist der vorgegebene Standard-Waschzyklus, auf

den PROGRAMM 50^ ist der vorgegebene Standard-Waschzyklus, auf den sich die Informationen auf dem Etikett und in dieser Datenblatt beziehen; these Programm eignet sich für das Waschen von normal versuschmutztem Geschirr und ist im Hinblick auf den Strom- und Wasserverbrauch das effizienteste.

Dieses Gerät erfüllt die Anforderungen der Europäischen Normen in ihren zum Datum der Herstellung des Gerats gültigen Fassung sowie der folgenden Europäischen Richtlinien:

• Elektrische Sicherheit 2006/95/EG
• Elektromagnetische Verträglichkeit 2004/108/EG
• Ökodesign 2009/125/EG

Die oben aufgeführten Daten wurden unter den in den geltenden Normen vorgeschreibenben Testbedingungen gemessen.

Die Ergebnisse konnen je nach Menge und Verschmutzungszustand des Geschirrs, Wasserhärte, verwendete Waschmittelmenge usw. untersiedlich sein.

Dieses Handbuch wurde entsprechend den Verordnungen und Normen der Europäischen Gemeinschaft verfasst.

Reinigung und Wartung

Reinigung der Filter

Filtermontage

Für optimale Leistung und bessere Ergebnisse muss das Filtersystem sauber sein.

Der Filter erfasst effizient Lebensmittelpartikel im Waschwasser, das während dem Zyklus erneut in den Kreislaufgelangt. Ausdiesen Grund sollenn die gröbsten Lebensmittelpartikel nach jedem Waschprogramm aus dem Filter entfernt werden; bzw. den halbkreisfornigen Filter und den Behälter unter Leitungswasser abspüssen. Zum Entfernenden Filtersystems den Griff des Behälters nach obenziehen. Das komplette Filtersystem muss mindestens einmal pro Monat gereinigt werden.

Abfall- und Mikrofilter mit einer Bürste reinigen. Dann die Filterteile entsprechend der Abbildung links wieder zusammensetzen und die ganze Anordnung an ihren Platz im Geschirrspulersetzen und nach unter drücken.

Der Geschirrspuler damit sie ohne Filter verwendet werden. Falsch eingesetzte Filter konnen die Leistung des Gerats beeinträchtigen und zu Schäden an Geschirrund Utensilien führen.

ACHTUNG

Verwenden Sie den Geschirrspulernie, ohne die Filtereingesetzt zu haben.

Reinigung der Tür

Türkante ausschließlich mit einemweichen, feuchten Tuch reinigen. Damit kein Wasser in die Turverriegelung und die Elektronik dringen kann, keine Reinigungssprays irgendiner Art verwenden.

Auch keine Reiniger oder Scheuerschwämme auf den Außenflächen verwenden, da diese die Verkleidung zerkratzen konnten. Auch gewisse Papiertücher konnen Kratzer oder andere Spuren auf der Oberfläche hinterlassen.

ACHTUNG

Tür nicht mit einem Dampf reiniger reinigen, da so die Turverriegelung und die Elektronik beschädigt werden können.

ACHTUNG

Scheuermittel und Papiertücher sind verboten, da sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

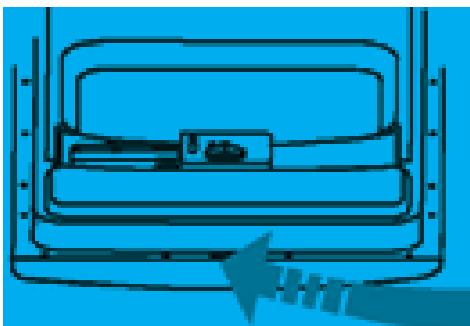

Wartung des Geschirrspulers

Außenende und der Steuerleiste mit einem leicht angefeuchteten Tuch reinigen und sorgfältig abtrocknen.

Spitze Gegenstände, Scheuerschwammede oder atzende Reinigers sind auf allen Teilen des Geschirrspulers verboten.

Schutz des Geschirrspulers vor Frost

Wenn Ihr Geschirrspulier im Winter an einem nicht geheizten Ort besteht,{lassen Sie von einem Spezialdienst folgende Arbeitsendurchführren:

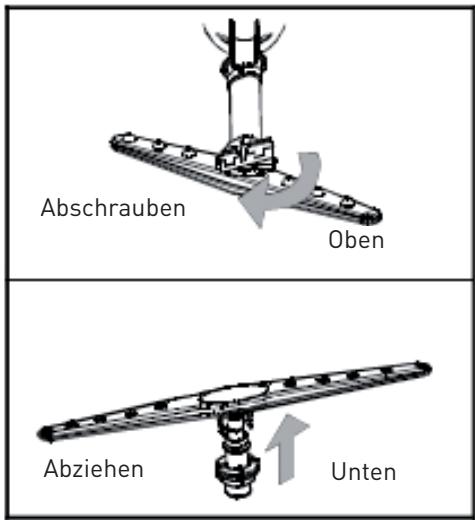

Entfernen des oberen Sprüharms: Zum Entfernenden oberen Sprüharms Mutterlös und im Uhrzeigersinn drehen.

Entfernen des unteren Sprüharms:

Unteren Sprüharm zum Entfernen nach oben abziehen.

Sprüharme waschen :

Wir empfehlen, Lebensmittelrückstundenach jeder Wäsche mitSeife und warmem Wasserzu entfernen. Sprüharmenach dem Absplen wiedereinsetzen.

Reinigung der Sprüharme

Die Sprüharme müssen gereinigt werden, da die Chemikalien im Wasser die Düssen und Drehlager der Sprüharme verstopfen können. Zum Abnehmer der Sprüharme die Kappe abschrauben und die Dichtung auf der Oberseite des Sprüharms abnehmer, dann den Arm abziehen. Sprüharme mit lauwarmem Seifenwasser waschen und die Düssen mit einer weichen Bürste reinigen. Sprüharme sorgfältig abspulen und wieder eingetzen.

Instandhaltung Ihres Geschirrspulers

• Nach jedem Waschgang

Wasserzulauf des Geräts schließen und Tur leicht offenstehen halten, um Feuchtigkeit und Gerüche zu eliminieren.

Vor jeder Reinigung oder Wartung den Stecker aus der Wandsteckdoseziehen. Keine Risiken eingehen.

Außenende und Gummiteile des Geschirrspulers nicht mit Lösemitteln oder Scheuermitteln reinigen. Ein Tuch und lauwarmes Seifenwasser verwenden. Flecken im Innerend des Geschirrspulers mit einem mit Wasser und etwas weiß Essig angefeuchteten Tuch oder einem Spezialreiniger für Geschirrspuler entfernen.

BevorSieindenUrlaubfahren, sollten Sie einen leeren Waschzyklus durchführung, dann den Steckerziehen, den Wasserzulauf schreiben und die Tür des Geräts leicht offen

stehen setzen. So halten Sie die Dichtungen in gutem Zustand und verhindern, dass sich im Inneren des Geräts Gerüche bilden.

Wenn Sie das Gerät verzschiben,müssen,halten Sie es möglichst in vertikaler Position.Wenn dies absolut notwendig ist,konnen Sie es nach hintenkippen.

In den Dichtungen verklemmte Lebensmittel konnen zu Geruchsbildung im Inneren des Geschirrspulers führen. Dieses Problem kann durch regelmäßige Reinigung mit einem feuchten Schwamm behoben werden.

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerätträgt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführrt werden muss. Abfallverwertungträgt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerät den örtlichen Abfall- Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

iGracias!

Für diesen Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

ES

CONDICIONES DE GARANTÍA
