Type de produit	Projecteur LED PAR 64
Technologie d'éclairage	LED RVB (Rouge, Vert, Bleu)
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	Ø 20 cm
Poids	Environ 2,5 kg
Compatibilités	Contrôleurs DMX, systèmes de contrôle d'éclairage
Type de batterie	Non applicable (alimentation secteur)
Tension	100-240V
Puissance	Environ 50W
Fonctions principales	Changement de couleur, effets de lumière, dimmable
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Utiliser uniquement dans des environnements secs, respecter les normes électriques
Informations générales	Idéal pour les événements, concerts, théâtres et installations permanentes

FOIRE AUX QUESTIONS - PAR 64 SPOT LED RVB D20 NOVISTAR

Comment puis-je allumer le NOVISTAR PAR 64 SPOT LED RVB D20 ?

Pour allumer le NOVISTAR PAR 64 SPOT LED RVB D20, branchez le câble d'alimentation à une prise électrique et utilisez le bouton d'alimentation situé à l'arrière du dispositif.

Pourquoi la lumière ne s'allume-t-elle pas ?

Vérifiez que le spot est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment changer la couleur de la lumière ?

Utilisez la télécommande fournie ou le panneau de contrôle sur le spot pour sélectionner la couleur désirée parmi les options RVB disponibles.

Le spot ne répond pas à la télécommande, que faire ?

Vérifiez que les piles de la télécommande sont chargées. Assurez-vous également qu'il n'y a pas d'obstacle entre la télécommande et le capteur du spot.

Comment régler l'intensité lumineuse ?

L'intensité lumineuse peut être réglée via la télécommande ou le logiciel de contrôle DMX si vous utilisez le spot dans un réseau DMX.

Le spot chauffe-t-il pendant l'utilisation ?

Il est normal que le spot chauffe légèrement pendant une utilisation prolongée. Assurez-vous de le placer dans un endroit bien ventilé.

Puis-je utiliser le NOVISTAR PAR 64 SPOT LED RVB D20 à l'extérieur ?

Ce modèle est conçu pour un usage intérieur. Pour une utilisation en extérieur, assurez-vous de le protéger des intempéries.

Comment nettoyer le NOVISTAR PAR 64 SPOT LED RVB D20 ?

Éteignez et débranchez le spot avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques abrasifs.

Que faire si le spot clignote ?

Un clignotement peut indiquer un problème de connexion ou une alimentation insuffisante. Vérifiez les câbles et assurez-vous que la source d'alimentation est adéquate.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site Web du fabricant dans la section support ou téléchargement.

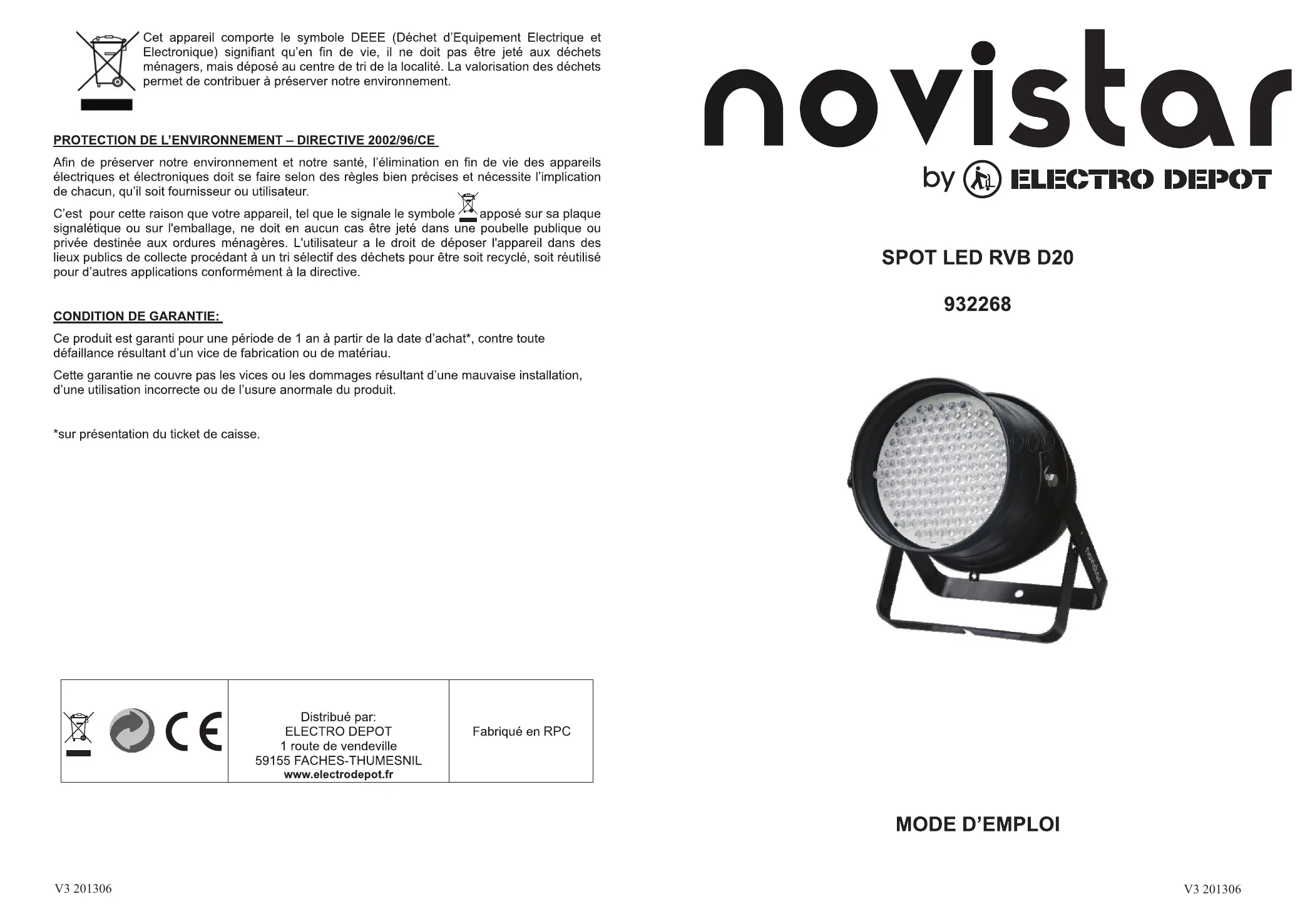

MODE D'EMPLOI PAR 64 SPOT LED RVB D20 NOVISTAR

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE:

Ce produit est garantie pour une periode de 1 an a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu.

Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

Distribué par:

ELECTRO DEPOT

1 route de vendeille

59155 FACHES-THUMESNIL

www.electrodepot.fr

Fabrique en RPC

novistar

by

ELECTRO DEPOT

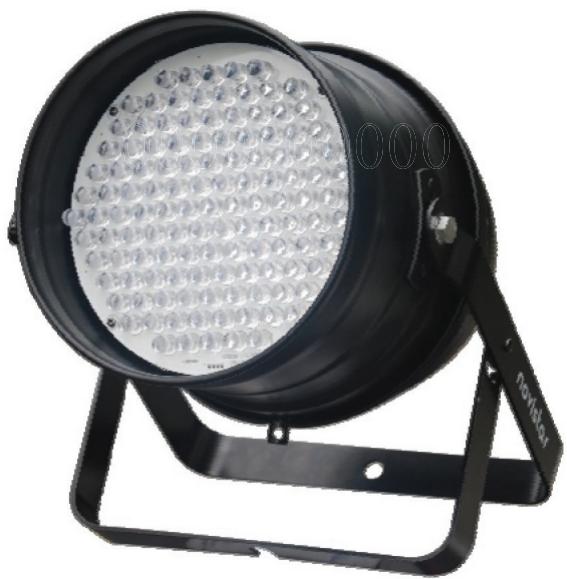

SPOT LED RVB D20

932268

MODE D'EMPLOI

Canaux	Valeurs	Spécifications
1 : contrôle des fonctions	0-49	OFF
	50-99	Variateur
	100-149	Flash
	150-199	Fondu
	200-249	Son activé
	250-255	ON
2 : contrôle de vitesse	0-255	Réglage vitesse de lent à rapide
3 : Rouge	0-255	Variateur de nombre à lumineux
4 : Vert	0-255	Variateur de nombre à lumineux
5 : Bleu	0-255	Variateur de nombre à lumineux

NETTOYAGE ET ENTRETIEN

Afin de diminuer les risques d'accidents et d'éviter des réparations, veuillez entretenir votre apparéil.

Lors de l'entretien, n'utilise pas de produits qui pourraient l'endommager (par exemple produits abrasifs, nettoyant vapeur, etc.).

Conseils de nettoyage :

L'appareil doit être éteint, débranché et refroidi avant son entretien.
Nettoyez le corps extérieur de la machine, utilisez un chiffon sec et doux.

RANGEMENT

Rangez l'appareil de préférence dans son emballage, puis mettez-le dans un endroit sec, à l'abri de l'humidité et hors de la portée des enfants.

DIP Codes:
Tableau 1

DIP CODE	1	2	3	4	5	6	7	8	9	10
DMX512	ON/OF	ON/OF	ON/OF	ON/OF	ON/OF	ON/OF	ON/OF	ON/OF	ON/OF	OF
	F	F	F	F	F	F	F	F	F	F
Esclave	L'appareil est synchronisé sur l'appareil maître									OF
Maître	Voues pouvez ajuster les différents modes d'éclairage, l'instruction ci-dessous									OF
Rouge	ON	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON
Vert	OFF	ON	OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON
Bleu	OFF	OFF	ON	OFF	OFF	OFF	OFF	OFF	OFF	ON
Flash(x0)	OFF	OFF	OFF	OFF	OFF	OFF	ON	OFF	OFF	ON
Flash(x1)	ON	OFF	OFF	OFF	OFF	OFF	ON	OFF	OFF	ON
Flash(x2)	OFF	ON	OFF	OFF	OFF	OFF	ON	OFF	OFF	ON
Flash(x4)	OFF	OFF	ON	OFF	OFF	OFF	ON	OFF	OFF	ON
Flash(x8)	OFF	OFF	OFF	ON	OFF	OFF	ON	OFF	OFF	ON
Flash(x16)	OFF	OFF	OFF	OFF	ON	OFF	ON	OFF	OFF	ON
Flash(x31)	ON	ON	ON	ON	ON	OFF	ON	OFF	OFF	ON
Fondu(x0)	OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON	OFF	ON
Fondu(x1)	ON	OFF	OFF	OFF	OFF	OFF	OFF	ON	OFF	ON
Fondu(x2)	OFF	ON	OFF	OFF	OFF	OFF	OFF	ON	OFF	ON
Fondu(x4)	OFF	OFF	ON	OFF	OFF	OFF	OFF	ON	OFF	ON
Fondu(x8)	OFF	OFF	OFF	ON	OFF	OFF	OFF	ON	OFF	ON
Fondu(x16)	OFF	OFF	OFF	OFF	ON	OFF	OFF	ON	OFF	ON
Fondu(x31)	ON	ON	ON	ON	ON	OFF	OFF	ON	OFF	ON
Son activé	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON	ON

Avant l'utilisation de cet apparéil, veuilles tire attentivement ce mode d'emploi et conservez-le pour de futures utilisations.

Si vous donnez cet apparéil à une autre personne, remettez-lui aussi ce mode d'emploi.

• Utilisez cet apparéil comme décrit dans ce mode d'emploi. Toute mauvaise manipulation et toute utilisation contraire à mode d'emploi n'engagera eneldom cas la responsabilité du fabricant.
  Le non respect des consignes de sécurité et d'utilisation peut provoquer un risque de chocolélectrique, d'incendie et/ou des blessures aux personnes.
  N'utilisez pas d'accessoires autres que ceux recommendés par le fabricant; ceux-ci peuvent endommager l'appareil et/ou provoquer des blessures.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et des personnes dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance si et seulement si, elles ont pu bénéficier, par l'Intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance de cet apparéil ne doivent pas été effectuels par des enfants âgés de moins de 8 ans. Conservez cet apparéil et son fil électrique hors de portée des enfants âgés de moins de 8 ans.
  Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Installez l'appareil à un endroit stable.
  N'installez pas l'appareil près de sources de flammes nues, telles que des bougies allumées.
  N'installez pas l'appareil:

A des endroits où il peut avoir un contact direct avec les rayons du soleil.
- Près d'appareils à chaleur rayonnante (par exemple, des chauffages électriques).
- Près ou sur d'autres équipements produitant beaucoup de chaleur (équipements audiovisuels, stéros, informatiques, etc.).
A des endroits sujets à de constantes vibrations.
A des endroits exposés à l'humidité, aux intempéries et dans des lieux mouillés.

N'exposez pas l'appareil à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
- Ne gênez pas l'aération par l'obstruction des ouvertures d'aération par des objets tels que{journaux, nappes, ridesaux, etc.
La prise courant doit demeurer aisément accessible.
Avant tout branchement, vérifiez:

• Que l'appareil et le cable ne soient pas abîmés. Dans ce cas là, n'utilise pas l'appareil et rapportez-le à votre revendeur pour toute inspection et réparation.

• Que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique.

• Ne démonze pas l'appareil vous même. Tout démontage, réparation, vérification devront être faits exclusivement par une personne qualifiée.
  Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
  L'ecran de protection, la lentille ou l'écran ultraviolet doit être modifiés s'ils sont devenus visiblement endommagés à un point tel que leur efficacité est compromise, par exemple par des fissures ou des rayures profundes.

• Les lampes ne sont pas replacables.

Ce produit est un éclairage équipé de lampes LED. Idéal pour un puissant éclairage à faible consommation pour les pour théâtres, cinémas, éclairage commercial.

Il est prévu que pour une utilisation uniquement en interieur.

L'appareil peut fonctionner en autonome ou peut etre commande par un contrôleur DMX externe.

Avant toute installation, entretien et réparation, assurez-vous que l'appareil soit éteint, débranché et refroidi.

Déballage et inspection

• Avant son installation et son utilisation, vérifiez si vous appareil n'est pas endommagé et s'il est complat. En cas de problème, returnez-le à votre revendeur ou service technique.
• Pour éviter tout risque d'accident, mettez tous les emballages hors de la portée des enfants.

Contenu de votre emballage:

1 éclairage LED
1 cable XLR
1 mode d'emploi

Spécifications techniques:

Modèle	SPOT LED RVB D20
Tension d'entrée	AC 230V ~ 50Hz
Puisance	16W
Lampes LED	Φ10X123
Poids	1.9Kg
Canaux de contrôle	5 canaux DMX
Température d'opération	Intérieur, -20-40 degrés
Modes d'opération	DMX512,Master/Slave,son actif, Auto
Autres fonctions	Variateur: variateur linéaireFlash: 1-8 f/s

Installation:

L'installation, l'opération, la maintenance et les réparations doivent être effectués par un professionnel qualifié, et assurez-vous que toutes les interventions sont effectuées selon ce mode d'emploi.

• -1m Installez l'appareil à une distance minimum de 1 mètre des objets inflammables.
  N'installez jamais l'éclairage sur des objets inflammables.
  La température doit être comprise entre -20 degrés et 40 degrés.
• La température de la surface de l'éclairage peut s'élever jusqu'à 85 degrès; Ne touchez pas l'appareil quand il est allumé et lors de son refroidissement.
• Vérifiez si l'arrière de l'appareil est bien visse. N'utilise jamais l'appareil mal assemblé ou si celui-ci est mal installé ou endommagé.
• Installez votre apparéil dans une piece bien ventilée, dans un endroit plat et stable.
  Evitez les endroits où il pourrait avoir des échauffements, de l'eau et de la moisissure.

• Laissez un espace suffisant (minimum 20 cm) autour de l'appareil pour s'assurer d'une bonne ventilation.
• Branchez l'appareil à une prise de courant adéquate.

Suspension de l'éclairage

• Avant l'installation de l'appareil, assurez-vous de la stabilité et de la solidité du lieu d'installation. Utilisez des écrous et boulons M10 avec un gros crochet professionnel (non fournis), insérez-les dans les trous se trouvant sur la poignée de l'appareil.
• Vérifiez la stabilité et la suture de l'installation. Il y a des risques d'accidents en cas de mauvaise installation. Le fabricant ne saurait être tenu responsable en cas de d'accidents s'il y a eu une mauvaise installation.
• Pour éviter des accidents, inspectez souvent l'installation. En cas de problème, contactez un professionnel qu'il inspecte l'installation.

Le crochet ne doit pas etre utiliser pour bouger et transporter I'eclairage;utilisez la poignee pour transporter I'eclairage.

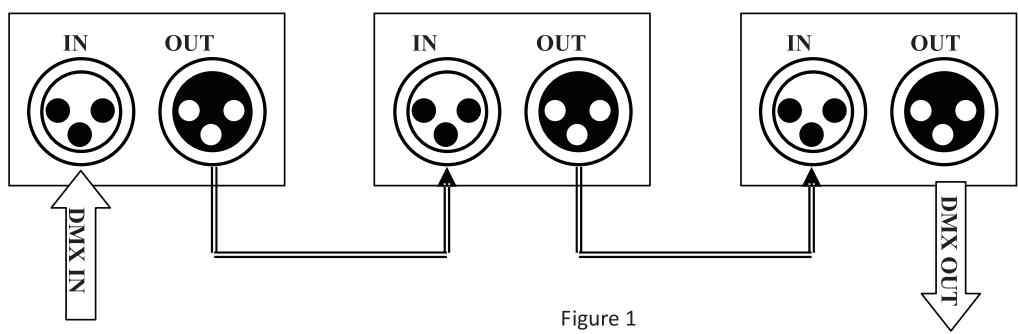

Connexion du cable XLR

Utilisez le cable XLR fourni avec l'appareil pour contrôler l'appareil avec un contrôleur DMX externe. Il permet de receivevoir des signaux DMX512. Branchez le cable en respectant les sorties et entrée du cable et de l'appareil

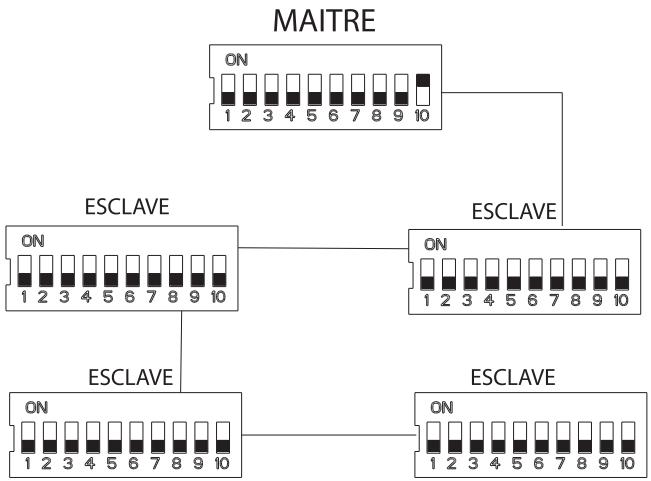

Mode maitre-esclave

VoussouspoucezutiliseruncableXLR3 pour connecterla sortiedu spot"maître"à l'entrée du spot "esclave".La sortie du"maître"est reliée à la première entrée de"I'esclave"et ainsidésuite.

Fonctionnement maître-esclave:

1. Choisissez l'une des lumières comme maitre en réglant le code DIP n°10 sur "on".
2. Sur l'appareil esclaves réglez le code DIP n°10 sur "off", les autres DIP peuvent être régliés au hasard.
3. En mode maître esclave, afin d'éviter l'intervention d'un autre signal, ne connectez pas l'appareil maître sur un contrôleur.
4. Les effets lumineux des lumières esclaves changent avec le rythme du spot maître.
5. Lorsque vous utilisez cet éclairage, si le code DIP n°10 est réglé sur "on", il fonctionne comme le mode maître, si le DIP n°10 est réglé sur "off", le spot sera défini comme esclave.
6. En mode maître-esclave, vous pouvez connecter jusqu'à 30 apparêils.
