RS-22 - Chauffage à pétrole ZIBRO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chauffage d'appoint à pétrole
Caractéristiques techniques principales	Chauffage à combustion directe, avec un rendement élevé et une faible émission de CO2
Alimentation électrique	Non requise, fonctionne avec du pétrole
Dimensions approximatives	Hauteur : 60 cm, Largeur : 40 cm, Profondeur : 40 cm
Poids	Environ 12 kg
Capacité du réservoir	Réservoir de 5 litres
Autonomie	Jusqu'à 20 heures selon l'utilisation
Fonctions principales	Chauffage, thermostat réglable, sécurité anti-basculement
Entretien et nettoyage	Nettoyage régulier du brûleur et du réservoir, vérification des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Système de sécurité intégré, arrêt automatique en cas de surchauffe
Informations générales utiles	Idéal pour les espaces de vie, les garages ou les ateliers, à utiliser dans des zones bien ventilées

FOIRE AUX QUESTIONS - RS-22 ZIBRO

Comment allumer le ZIBRO RS-22 ?

Pour allumer le ZIBRO RS-22, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Assurez-vous que le réservoir de combustible est plein.

Que faire si le chauffage ne s'allume pas ?

Vérifiez que le réservoir de combustible est plein et que le combustible est de bonne qualité. Assurez-vous également que l'appareil est correctement branché et que la prise fonctionne.

Comment régler la température sur le ZIBRO RS-22 ?

Utilisez les boutons de réglage de température sur le panneau de commande pour augmenter ou diminuer la température souhaitée.

Pourquoi l'appareil émet-il une odeur forte ?

Une odeur forte peut être causée par un combustible de mauvaise qualité ou par un appareil qui n'a pas été utilisé pendant un certain temps. Assurez-vous d'utiliser du combustible approprié et de ventiler la pièce.

Comment nettoyer le ZIBRO RS-22 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez l'extérieur avec un chiffon doux et humide, et nettoyez le réservoir de combustible selon les instructions du manuel.

Que faire si l'appareil s'éteint tout seul ?

Cela peut être dû à un manque de combustible ou à une surchauffe. Vérifiez le niveau de combustible et assurez-vous que les évents ne sont pas obstrués.

Comment réinitialiser le ZIBRO RS-22 ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le pendant environ 5 minutes, puis rebranchez-le et rallumez-le.

Quel type de combustible utiliser pour le ZIBRO RS-22 ?

Utilisez uniquement du combustible kerosène spécifiquement conçu pour les chauffages à combustion, de préférence de la marque recommandée par le fabricant.

Où puis-je acheter des pièces de rechange pour le ZIBRO RS-22 ?

Les pièces de rechange peuvent être commandées auprès du revendeur où vous avez acheté l'appareil ou directement via le site web du fabricant.

MODE D'EMPLOI RS-22 ZIBRO

1 Attirez l'attention des enfants sur la présence d'un apparil en combustion.
2 NE déplacez PAS l'appareil lorsqu'ilchauffe ou s'il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entrepandre l'entretien de l'appareil.

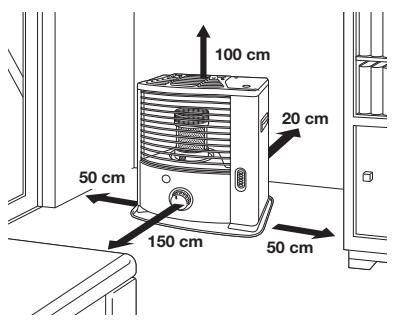

3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles.
4 N'UTILISEZ PAS l'appareil dans des pieces poussières n i dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale.
5 Eteignez l'appareil avant de sortir ou d'aller vous coucher.
6 Conservé le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible TOUJOURS dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'UTILISEZ JAMAIS l'appareil dans des endroits ou des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échéppement ou vapeurs de peinture) peuvent être prênts.
9 Le plateau supérieur et la grille devant deviennent chauds. L'appareil NE doit JAMAIS être couvert (risque d'incendie). Il faut éviter tout contact avec le plateau supérieur et la grille.
10 Aérez TOUJOURS suffisamment.
11 L'appareil de chauffage ne doit pas etre situé immediatement en dessous d'une prise de courant.
12 Les enfants de moins de 3 ans devraient etre tenus à l'ecart à moins d'être surveillés en permanence. Les enfants ages de 3 ans et de moins de 8 ans doivent uniquement allumer / eteindre l'appareil à condition qu'il ait eté place ou installe dans sa position normale de fonctionnement prevue et quils soient sous surveillance ou quils aient reçu des instructions concernant l'utilisation de l'appareil de maniere sure et quils comprehennent les risques encourus. Les enfants aages de 3 ans et de moins de 8 ans ne doivent pas brancher, regler et nettoyer l'appareil ni effectuer I'entretien d'utilisateur.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits ou les enfants et les personnes vulnérables sont prêts.

13 Ne pas laisser les enfants jouer avec l'appareil.
14 Les enfants ne doivent pas etre charges du nettoyage et de I'entretien de I'appareil sauf sils sont encadrés.

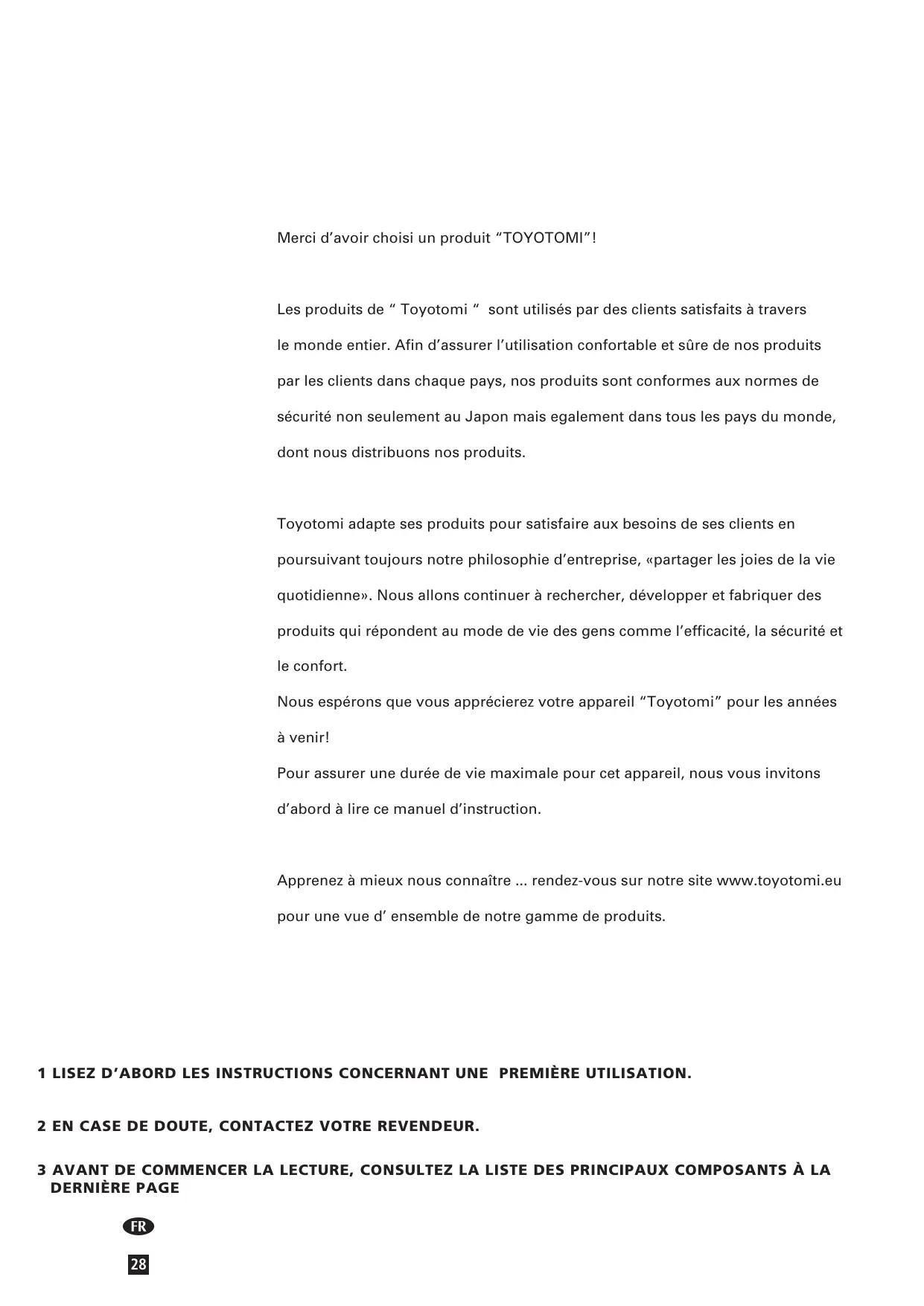

Merci d'avoir besoin un produit "TOYOTOMI"!

Les produits de “ Toyotomi ” sont utilisés par des clients satisfaits à travers le monde entier. Afin d'assurer l'utilisationcomfortable et sûre de nos produits par les clients dans chaque pays, nos produits sont conformes aux normes de sécurité non seulement au Japon mais également dans tous les pays du monde, dont nous distribuons nos produits.

Toyotomi adapte ses produits pour satisfaire aux besoin de ses clients en poursuivant toujours notre philosophie d'entreprise, «partager les joies de la vie quotidienne». Nous allons continuer à rechercher, développer et fabriquer des produits qui répondent au mode de vie desgens comme l'efficacité, la sécurité et le comfort.

Nous espérons que vous approucierez votre apparéil "Toyotomi" pour les années à partir!

Pour assurer une durée de vie maximale pour cet apparéil, nous vous invitons d'abord à生存 ce manuel d'instruction.

Apprenez à很好地 nous connaître ... rendez-vous sur notre site www.toyotomi.eu pour une vue d'ensemble de notre gamme de produits.

1 LISEZ D'ABORD LES INSTRUCTIONS CONCERNANTUNE PREMIÈRE UTILISATION.
2 EN CASE DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

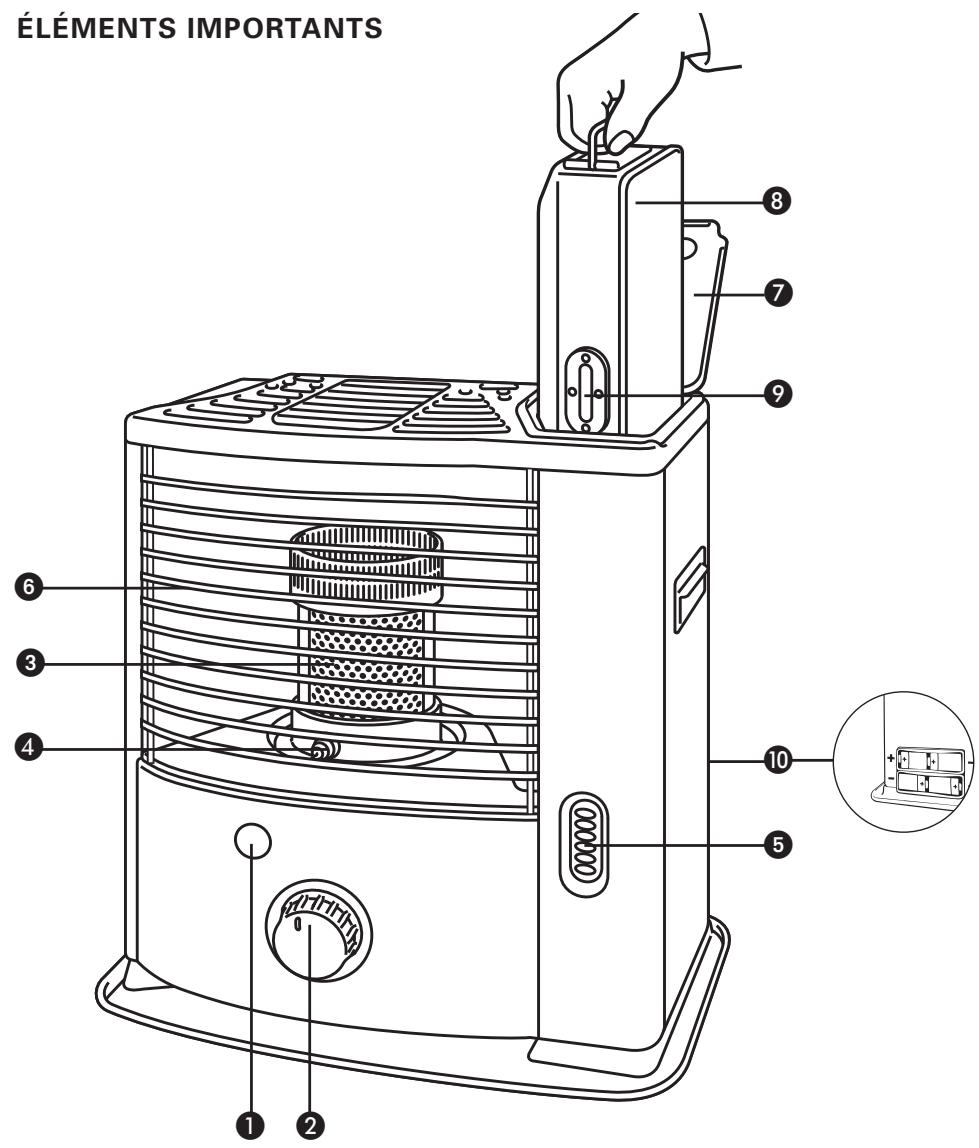

3 AVANT DE COMMENCER LA LECTURE, CONSULTEZ LA LISTE DES PRINCIPAUX COMPOSANTS À LA DERNÈRE PAGE

L'UTILISATION DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre apparéil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION reprend chaque étape en détaïl.

1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible ③ et attendez 30 minutes avant d'allumer l'appareil mobile de chauffage à combustible liquide (voir le chapitre B, fig. I).
3 Placez les piles dans leur logement (voir le chapitre A, fig. F).
4 Vérifiez le positionnement du brûleur ③ celui-ci doit être vertical (voir le chapitre A, fig. E).
5 Allumez l'appareil en tournant à fond le bouton central 2 à droite (voir chapitre C, fig. L)
6 ÀpRES allumage de l'appareil, il vous faut attendre 30 minutes avant de pouvoir contrôler si l'appareil fonctionne bien (voir le chapitre D).
7 Eteignez l'appareil mobile de chauffage à combustible liquide (voir le chapitre E).

• Le replissage du réservoir doit se faire (sécurité contre l'incendie):

• soit apparéil à l'arrêt,

• soit dans un autre local que celui où est installé le chauffage,

• Dans tous les cas, l'utilisateur doit vérifier laonne fermeture de son réserve rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).

• Voiture apparueil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Utilisez uniquement paraffine de haute qualité, sans eau et pur conformément à la législation locale (TOYOTOMI combustible).
• Si vous changez de marque et/ou de type de combustible, vous nevez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible presente.

CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservezele pour toute reférence ultérieure. Installez cet apparéil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été créé pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en interieur, dans un séjour, une cuisine ou un garage.

Pour votre comport et votre sécurité, assurez-vous que la piece ou se trouve l'appareil, est suffisamment aérée.

REMARQUE : Afin d'éviter toute coupure intempéstive, nous conseillons d'entrouvrir une porte ou une fenêtre lorsque l'appareil est en service.

Quel que soit le modele, vous doivent toutes prévoir une piece de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire (voir le chapitre K). Si le volume de la piece est plus petit que celui préconise, vous doivent toutes entrebailler une fenêtre ou une porte (2,5cm) . Il est important que chaque piece ou l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice).

Nous conseilons également d'effectuer ce réglage dans les pieces très bien isolées ou sans évacuation d''air ainsi que pour une altitude supérieure à 1500 mètres. N'utilisez pas votre poèle dans des caves ou des pieces souterraines.

Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

La grille et le dessus du convecteur chauffent durant l'utilisation. Ne pas couvrir et ne pas laisser des enfants sans surveillance à proximé pour éviter tous risques de brûture ou d'incendie.

SYTÉME DE SECURITÉ

Il peut se produit que votre apparéil neuf s'arrête automatiquement peu après avoir été allumé, dans une température ambiente tiède (19 à 20 °C), ce phénomène étant provoqué par une accumulation de chaleur.

Ceci est une conséquence logique et normale du système de sécurité. Un allumage ultérieur de l'appareil dans une température ambiente moins élevée evitera ce phénomène. Toutte modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez notre revendeur.

PARTICULIÈREMENT POUR LA FRANCE: Voiture appeareil de chauffage a ete concu pour fonctionner uniquement avec un combustible pour chauffage mobile a combustible liquide (conforme aux arrêtes du 18/7/2002 et du 25/6/2010). L'usage de tout autre combustible est interdit. Reclamez-les chez vous revendeur ou consultez notre site internet pour l'adresse de nos points de ventes.

NOTE SPECIALE POUR LE ROYAUME-UNI: N'utilise que du petrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

INTERDICTION

• d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabins de vehicules.
• d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au dessus de niveau plus haut que 1500 mètres.
• de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage. L'utilisation de ce type de chauffage dans les locaux reçvant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner aappa-ravant.

Votre apparéil mobile de chauffage est concu pour être utilisé avec un combustible de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles vous assurement une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:

• un risque accru de panes
• une combustion imparfaite
• une réduction de la durée de vie de l'appareil
• un dégagement de fumée et/ou de mauvaise odeur
• un dépôt sur la grille ou le manteau

Seul un combustible approprié vous garantit un usage s ur et durable de votre apparéil.

Vous trouvrez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre vehicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

Un combustible approprié est donc essentiel pour un usage s ur et durable de votre apparéil.

La garantie ne couvre pas les dommages et/ou pannes de l'appareil mobile de chauffage causés par l'utilisation d'un combustible autre que celui qui est recommandé.

Pour connaître le combustible le mieux adapté, consultez votre revendeur (www. toyotomi.eu).

MANUEL

A INSTALLATION DE L'APPAREIL

1 Retirez avec précaution votre apparéil du carton et vérifiez-en le contenu. En plus de l' apparéil, vous doivent disposer:

• d'un bouchon de transport
• duprésent manuel d'utilisation

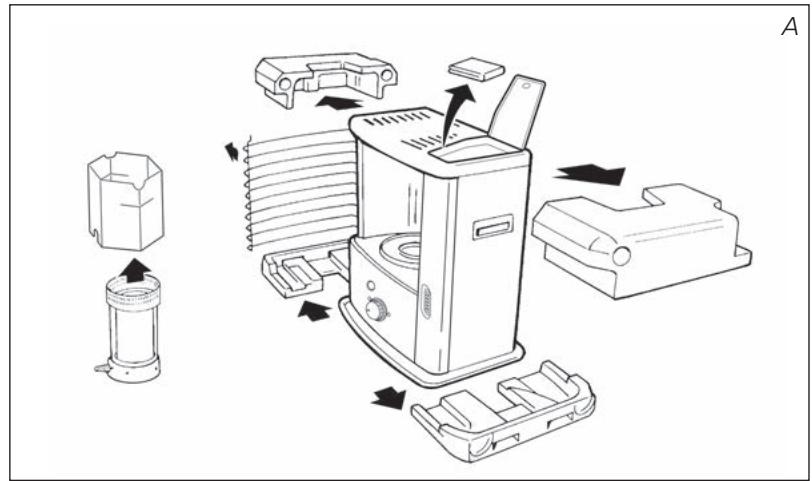

Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Retirez les calages de protection :

• Retirez la cale de maintain en polystyrene au niveau de la grille 6.
  Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
• Tirez les deux côtés de l'emballage vers l'arrière et légarement vers le bas (fig. C).
• Retirez le brûleur 3 de l'appareil et dégagez-en le matériel d'emballage (fig. D).
• Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée 4, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Fermez la grille: Soulevez-là légèrement pour la positionner correctement dans son emplacement.
• Ouvrez le couvercle du réservoir amovible ⑦ et retirez la cale de carton.

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B.
4 Placez les piles dans leur logement 10, situé à l'arrière de l'appareil mobile de chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -. Il est préféralde d'utiliser des piles alcaline neuves (4x taille C).
5 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur quelsconque.
6 Voiture apparéil est maintainant prét à l'emploi.

Ne pas utiliser l'appareil à une altitude supérieure à 1500 mètres.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:

1 Assurez-vous que l'appareil est eteint.
2 Soulevez le couvercle 7, dégagez le réservoir amovible 8 et retirez-le de l'appareil (fig. G).

Posez le réservoir amovable (bouchon en haut, poignée au sol) puis dévissez le bouchon du réservoir, à l'aide du bouchon "ouverture main propre" (fig. H).

REMARQUE: Quelques gouttes de combustible peuvent encore s'écouler du réservoir.

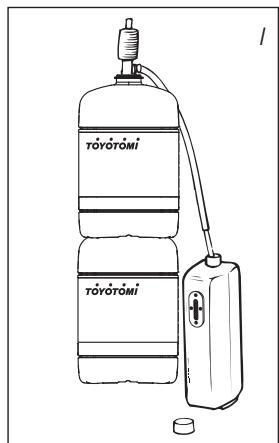

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
6 Lors du replissage, observerz attentivement la jauge du niveau de combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant a gauche). Ne replissez jamais trop le réservoir,URTout si le combustible est très froid (en chauffant, le combustible se dilate).
7 Laissez le combustible encoreprésent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir (fig. K). Essuyez le combustible évientuellesment renversé.
8 Vérifiez que le bouchon du réservoir est bien visse. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

REMARQUE: Assurez-vous de bien serrer le couvercle du réservoir de carburant et confirmez qu'il n'y a pas de fuite lorsque le côté du couvercle est placé vers le bas. Ensuite, insérez le réservoir de carburant amovible dans le chauffage.

C ALLUMAGE DE L'APPAREIL

Au début, un l'appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre apparéil la première fois à l'extérieur de l'espace habitable.

Si vous utilisez l'appareil pour la première fois, vous nevez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procedez de la même manière lors d'un changement de mèche.

Avant d'allumer l'appareil, vérifiez toujours l'indicateur du combustible ⑤ pour savoir si vous doivent remplir le réservoir amovible.

Allumez toujours l'appareil en vous servant de son allumage électrique 2. N'utilise jamais d'allumentes ou de briquet.

Procedez comme suit:

Tournez le bouton central 2 à droite jusqu'à la butée (fig. L). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus; ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la mèche dans la position plus élevé et le système de protection en service.

Si vous avez allumé l'appareil mais que ce dernier se coupe peu de temps après l'allumage, il est nécessaire de replacer les piles. Il est préférible d'utiliser des piles alcaline neuves (4x taille C).

Après allumage de l'appareil, vérifie toujours que le brûleur ③ est bien vertical en le bougeant légèrement à l'aide de la poignée ④ vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

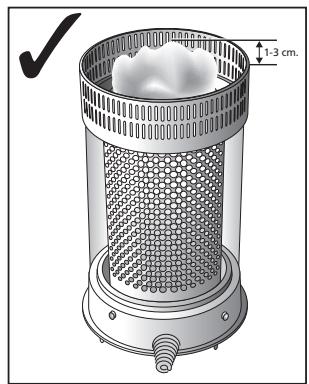

FONCTIONNEMENT DE L'APPAREIL

Après allumage de l'appareil, il vous faut attendre 30 minutes avant de pouvoir contrôler si l'appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flâme sont indiquées (fig. R). Une flâme trop haute peut provoquer la formation de fumée et de suie alors qu'une flâme trop BASSE entraine la formation d'odeur et d'usure de la mèche.

R

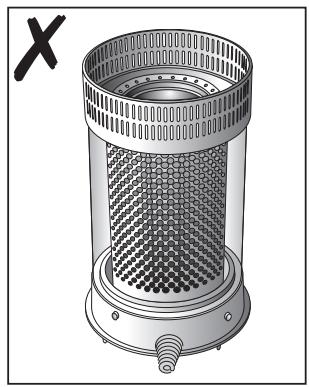

Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le chapitre F).

Les causes possibles d'une flamme trop basse sont:

• trop peu de combustible

(replissee le réservoir)

combustible de mauvaise qualité

(consultez notre revendeur)

• trop peu d'aération

(entrebailliez une fenêtre ou une porte)

• usure de la mêche

(consultez votre revendeur, ou changez la mèche, voir chapitre M)

E

EXTINCTION DE L'APPAREIL

Appuyez sur le bouton d'extinction ①. La flamme s'eteindra après quelques instants (fig. N).

F

RÉAJUSTEMENT DE LA HAUTEUR DE LA MÉCHE

Après un certain temps d'utilisation, la combustion ne s'effectue plus suffisamment (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche. Eteignez l'appareil. Procedez comme suit:

1
Appuyez sur le bouton d'extinction (fig. N).
2

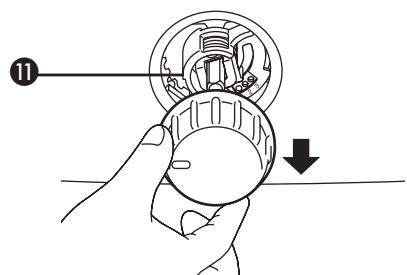

Tirez le bouton central 2 de l'appareil de manière à ce que le verrouillage ⑪ soit visible.
3
Mettez la bague plastique entre le pouce et l'index et tirez-la vers l'avant. Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. O). Pressez la bague avec précaution de manière à ce que l'évidement réenveloppe le petit,GLquet.
4
Poussez avec précaution le bouton central ② pour lemettre en place. Cela ne peut s'effectuer que d'une seule maniere : voyagez l'arriere du bouton pour la bonne position.

Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité, vous devez laisser l'appareil brûler la totalité du combustible (chapitre H).

Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre M.

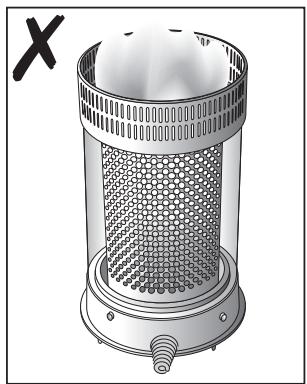

Si, la flamme devient trop haute (fig. R), vous devez remetre le verouillage un cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.

G

Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous doivent contacter votre revendeur.

L'ALLUMAGE NE MARCHE PAS.

• Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F).
• Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. F).
• L'appareil a entierement consommé son combustible ou bien la mèche a été changée.

Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer.

FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.

Le brûleur 3 n'est pas correctement placé.
Mettez-la bien droit à l'aide de la poignée 4 jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.
- Vous utilisez un combustible usage.
Commencez chaque saisson froide avec un combustible neuf.
- Vous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ. (voir le "CE QUE VOUS DEVEZ SAVOIR AU PREALABLE")
- De la poussière s'est accumulée en dessous de l'appareil.
Consultez notre revendeur.
- La hauteur de la mèche n'est pas correct.
Consultez notre revendeur.

L'APPAREIL S'ETEINT LENTEMENT.

• Le réservoir amovible est vide.

Voir le chapitre B.

• Il y a de l'eau dans le réservoir inférieur.

Consultez notre revendeur.

• Le haut de la mèche s'est durci.

L'appareil doit consommer tout son combustible (chapitre H).

Utilizez le propre combustible.

• Vous utilisez un combustible usage.

Commencez chaque saisson froide avec un combustible neuf.

L'APPAREIL BRULE TOUJOURS FAIBLEMENT.

La mèche est trop BASSE.

Mettez le verrouilage un cran plus bas. Voir le chapitre F.

• L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli.

Après avoir place le réservoir amovible plein, attendez 30 minutes avant d'allumer.

• Vous utilisez un combustible usage ou inadapté.

Voir LE COMBUSTIBLE APPROPRIÉ. (voir le "CE QUE VOUS DEVEZ SAVOIR AU PREALABLE")

La pierce est insuffisamment aerée.

Ouvrez largement une fenetre ou porte pendant quelques temps, puis laissez-la entrebaillée.

L'APPAREIL BRULE TROP FORT.

• Vous utilisez un combustible inadapte, trop volatil.

Voir LE COMBUSTIBLE APPROPRIÉ. (voir le "CE QUE VOUS DEVEZ SAVOIR AU PREALABLE")

La mèche est trop élevé.

Mettez le verrouilage un cran plus bas. Voir le chapitre F.

H À PROPOS DE L'ENTRETIEN

Votre appeareil exige peu d'entretien. Mais vousdezessuyer la poussiere et les taches au moyen d'un chiffon sec.A defaut de quoi,des taches tenaces peuvent se former.Normalement,3 éléments sont sujets à l'usure:

1.LES PILES

Vous pouvez les changer vous-même. Assurez-vous que lé décharge d'étincelles est saine. Si le son est craqué, le voltage de la batterie est faible. Veuillez changer la batterie. Vérifiez le robinet d'allumage en suivant la procédure de maintenance 3 si le son n'est pas modifié, même après le remplacement de la batterie. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.

2. LA MÉCHE

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procedez ainsi lorsque vous constaté que la flamme devient faible. En consommant totalement son combustible, l'appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.

3. ELECTRODES

Lorsque les electrons se salissent a cause du carbone ou du goudron, nettoyez les électrodes. Si les électrodes s'enfontent dans la meche, cela peut entrainer des problèmes d'allumage. Ensuite, fixez la position des electrodes. Assurez-vous de ne pas verser de l'eau sur les electrodes.

Les réparations, le remplacement des pieces importantes (notamment la mêche) et le travail sur les éléments de sécurité ne doivent être exécutés qua par des spécialistes agrées (et reconnus par le fabricant ou l'importateur).

Avant de proceder à son entretien, laissez l'appareil refroidir. Le remplacement de la mêche ne doit être effectué que par un spécialiste qualifié.

ENTREPOSAGE (FIN DE LA SAISON)

A la fin de la salle, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible.
2 Laissez l'appareil refroidir.
3 Nettoyez l'appareil à l'aide d'un chiffon sec.
4 Retirez les piles de l'appareil 10 et conservez-les dans un endroit sec.
5 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entierement son combustible. Ne jetez pas le combustible n'importe où. Observe les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).

J TRANSPORT

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous doivent prendre les précautions suivantes:

1 Laissez l'appareil refroidir.
Retirez le réserve amovible ⑧ de l'appareil et retirez le filtrre à combustible (fig. P). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtrte et le réserve amovible indépendamment de l'appareil.
3 Mettez le bouchon de transport à la place du filtré à combustible (fig. Q) et enforcez-le bien.
4 Transportez l'appareil toujours en position verticale.

K SPECIFICATIONS TECHNIQUES

A Allumage	électrique
Combustible	Combustible liquide pour apparueils
	mobiles de chauffage (Arrêté du 8/7/2002 et du 25/06/2010)
Puisance calorifique*	2200 Watt
Conseiller pour des pieces normalement airées (m3)**	minimum 35	maximum 80
Ne convient pas pour des pieces de volume inférieur à**	34m3/14m2
Consommation de combustible (l/heure)*	0,229
Consommation de combustible (g/heure)*	183
Autonomie du réservoir (heures)	minimum 17,5
Contenance du réservoir amovible (litres)	4,0
Poids (kg)	7,5
Dimensions (mm)	largeur	422
(plateau inférieur compris)	profondeur	281
	hauteur	446
Accessoires	bouchon de transport
Piles	4x LR14, MIN 1400, 1,5V, size C
Type mêche	F

• En cas de réglage en position maximale
  ** Ces valeurs sont données à titre indictif

Le marquage CE correspond à la conformité aux normes EN55014-1(2006) et EN55014-2(1997)

Bouchon de transport

Votre apparéil est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejets ons exprésément toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au apparéil, usage de pieces non d'origine, réparations de l' apparéil effectuées par des tiers.
4 Les pièces sujettes à l'usure normale, comme la mêche, les piles, l'allumeur et la pompe à main ne sont pas couverts par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produit une combustion incontrollable avec, pour conséquence, un Jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immidiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

LE CHANGEMENT DE LA MÉCHE

M A V A N T D E C O M M E N C E R A C H A N G E R L A M E C H E, L'APAPREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDI.

1 Ouvrez la porte de réserve et retirez le réserve amov-ible.
2 Retirez les piles qui se trouvent dans leur logement a l'arrière de l'appareil 10.
3 Ouvrez la grille et retirez le brûleur puis reférer que la grille.
4 Retirez le bouton central en tirant vers vous.
5 Devissez les vis de maintain du manteau. Soulevez le manteau vers le haut, puis l'inclinez vers vous pour passer l'axe du bouton central.
6 Devissez les vis papillons de maintainen du support mèche.
7 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur après de l'appareil. (Veillez à ce que le câblage ne se détache pas.)
8 Tournez complètement vers la droite l'axe.
9 Tournez l'anneau de mèche en sens inverse des aiguilles d'une montre et soulevez-le. Retirez-le de son logement.
10 Retirez la mèche de l'anneau support mèche. Pour cela retirez le crochet de maintain en (ergot) du trou de l'anneau de mèche. Pour cela il est conseillé de se munir de gants et d'un récipient pourmettre la mèche dedans une fois enlevée.

11 Prenez la mèche et positionner les crochets de maintain (ergots) dans les trouss de l'anneau support de mèche.
12 Remettez l'ensemble (anneau de mèche et mèche) dans son logement. Tournez-le dans le sens des aiguilles d'une montre afin de bien le repositionner (la glissant sur l'axe puis remettez la vis qui se trouve sur l'axe du bouton central).
13 Remettez le support de brûleur en place.
14 Serrez manuellement les papillons de manière égale.
Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l'aide du système masselotte déclencher l'appareil. Répétez quelques fois. Si la mèche n'arrive pas dans la position la plus BASSEelle à été mal monté et il faut recommencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous.
16 Remettre le coffre de l'appareil à sa place et serrer les trois écrous. Remettez en position le bouton moleté d'ajustement de la mêche. Ensuite remettez à sa place la chambre de combustion. Vérifiez qu'elle est bien positionnée horizontally en la faisant glisser doucement à la main de droite à gauche et de gauche à droite.Refermez la grille.
17 Remettez le réservoir amovible, les piles (faites attention au pole positif et au pole négatif)et attendez 30 minutes pour que la mèche soit bien imbibée avant demettre l'appareil en fonctionnement.

FICHE PRODUIT

(a) Le nom du fournisseur / Marque commerciale	TOYOTOMI Europe Sales B.V.
(b) Modèle	RS-22
(c) La classe d'efficacité énergétique	A
(d) La puissance thermique directe	2.2kW
(e) La puissance thermique indirecte	N/A
(f) L'indice d'efficacité énergétique	95.0%
(g) Le rendement utile	100%
(h) Les évventuelles précautions particulières	Merci de vous référer au manuel d'utilisation pour tout ce qui concerne les instructions d'assemblage, d'installation ou d'entretien.

ÉLÉMENTS IMPORTANTS

11

Bouton d'extinction
Bouton central
3 Brûleur
4 Poignée du brûleur
Indicateur du combustible
Grille
Couvercle du réservoir amovible
8 Réservoir amovible
Jauge de combustible du réservoir amovible
10 Logement des piles
1 Verrouillage

Voussouhaitez obtenir des informations supplémentaires ou si vous rencontrez un problem, rendez-vous sur notre site Web (www.toyotomi.eu) ou contactez notre service client (vous trouverez l'adresse et le numero de telephone sur www.toyotomi.eu)
