ESCALE VERRE 900 - Hotte de cuisine ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte de cuisine
Installation	Murale
Matériau	Acier inoxydable et verre
Type de commande	Non précisé
Nombre de vitesses	Non précisé
Éclairage	Non précisé
Débit d'air	Non précisé
Niveau sonore	Non précisé
Filtre	Non précisé
Mode d'extraction	Évacuation ou recyclage
Dimensions (L x P x H)	Non précisé
Couleur	Acier inoxydable
Poids	Non précisé
Puissance	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - ESCALE VERRE 900 ROBLIN

Comment nettoyer le verre du ROBLIN ESCALE VERRE 900 ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'ammoniaque.

Quelle est la puissance maximale du ROBLIN ESCALE VERRE 900 ?

La puissance maximale est de 900 watts.

Comment régler la température sur le ROBLIN ESCALE VERRE 900 ?

Utilisez le bouton de réglage situé sur le panneau de contrôle pour sélectionner la température souhaitée.

Le ROBLIN ESCALE VERRE 900 est-il équipé d'une fonction de sécurité ?

Oui, il est équipé d'un système de sécurité qui éteint l'appareil en cas de surchauffe.

Puis-je utiliser le ROBLIN ESCALE VERRE 900 en extérieur ?

Non, il est destiné à un usage intérieur uniquement.

Comment puis-je savoir si le ROBLIN ESCALE VERRE 900 est en mode veille ?

Un indicateur lumineux s'allume lorsque l'appareil est en mode veille.

Quelle est la taille du ROBLIN ESCALE VERRE 900 ?

Les dimensions de l'appareil sont 60 cm de largeur, 40 cm de profondeur et 10 cm de hauteur.

Comment réinitialiser le ROBLIN ESCALE VERRE 900 ?

Pour réinitialiser l’appareil, débranchez-le pendant 5 minutes puis rebranchez-le.

Y a-t-il une garantie pour le ROBLIN ESCALE VERRE 900 ?

Oui, il est généralement couvert par une garantie de 2 ans contre les défauts de fabrication.

Où puis-je trouver des pièces de rechange pour le ROBLIN ESCALE VERRE 900 ?

Les pièces de rechange peuvent être commandées auprès du service clientèle de ROBLIN ou sur leur site web.

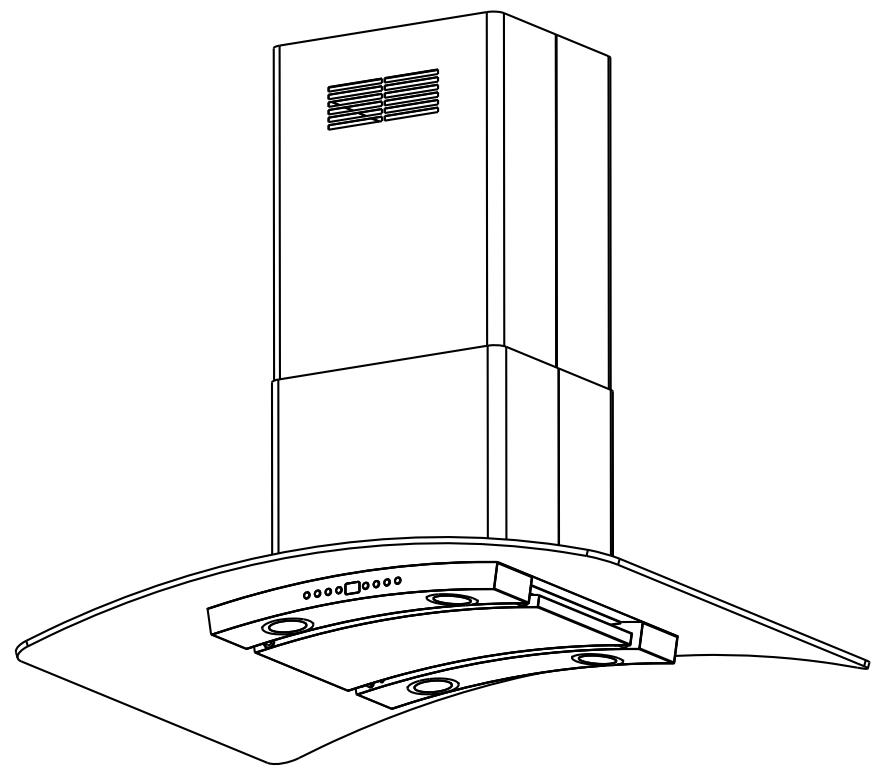

MODE D'EMPLOI ESCALE VERRE 900 ROBLIN

Mode d'emploi et installation Hotte de Cuisine

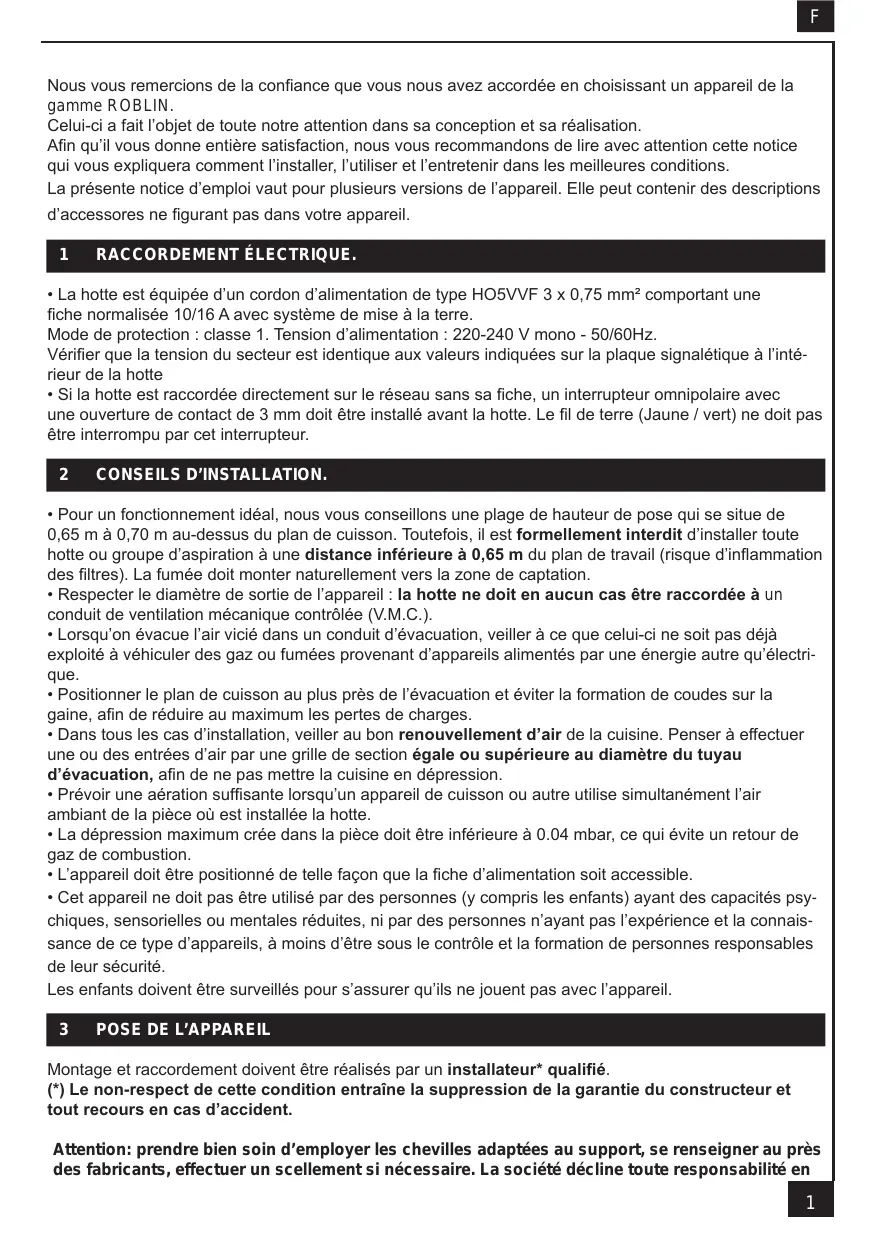

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entrenir dans les importantes conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessores ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordedé directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambientant de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieure a 0.04 mbar, ce qui evite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au prés des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

cas d'accrochage defectueux du au percage et chevillage.

1) Ouvrir le colis de la hotte.

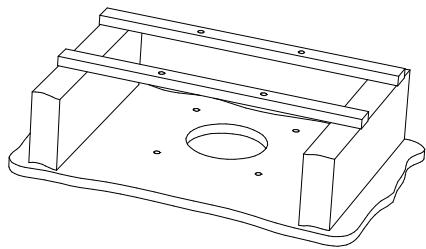

PERCAGE DU PLAFOND

2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallelement au plan de cuisson (Fig. 1).

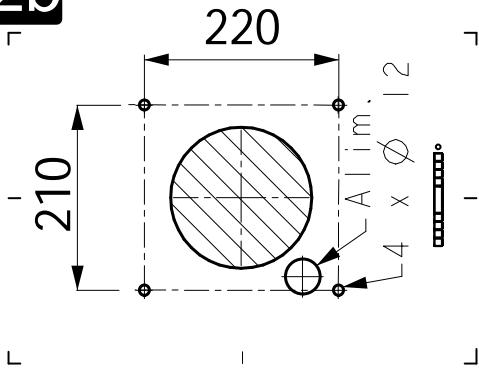

3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer les centres des différents perçages à effectuer. (Fig 2b)
4) Enlever les vis du conduit (Fig. 2a), puis enlever le support de hotte du conduit d'habillage Rep. 7.

- FIXATION DU SUPPORT DE HOTTE

5) Percer le plafond à l'endetrot de la pose, dont un trou de 40 qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement le support de hotte à l'aide de 4 tiges filetées 10 mm.

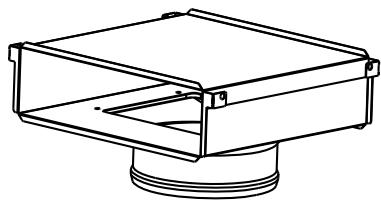

6) Déposer le diffuseur (Fig. 4).

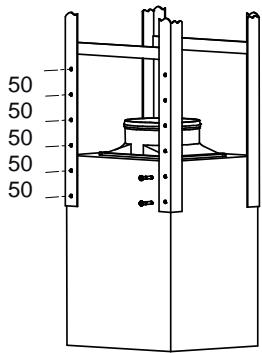

7) Fixer la boîte moteur sur le support de hotte à la hauteur désirée. Voitre hotte est réglable en hauteur par tranche de 50 mm ; les 8 vis 5 x 10 T. Hexagonale se logent dans les trousts oblongs permettant une mise à l'aplomb. (Fig. 5 & 6). L'orientation des commandes est représentée sur le gabarit.

Attention : Cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.

8) Vérifier l'aplomb du conduit.

RACCORDEMENT

• Version Evacuation Extérieure :

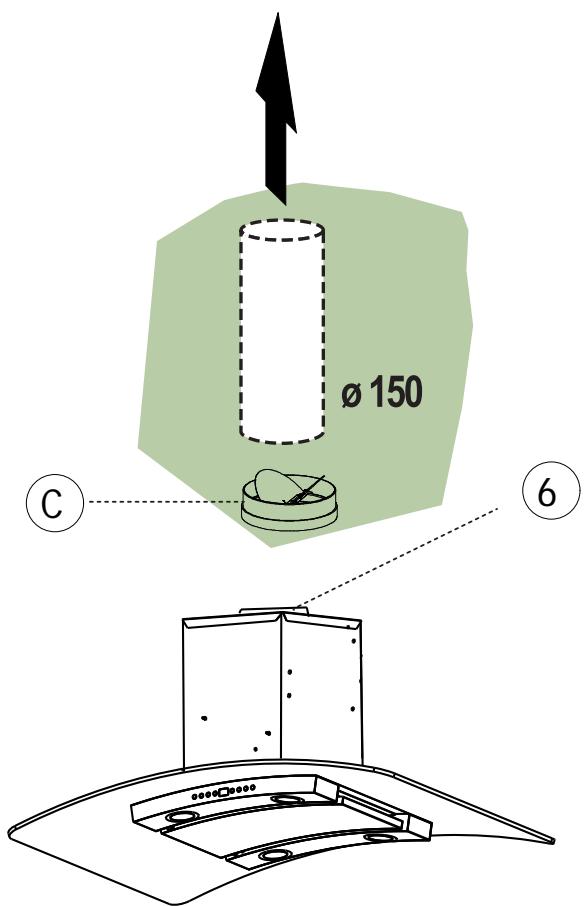

a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccarder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8).
b- Raccorder electriquement la hotte (Voir paragraphe Raccordement Electrique).

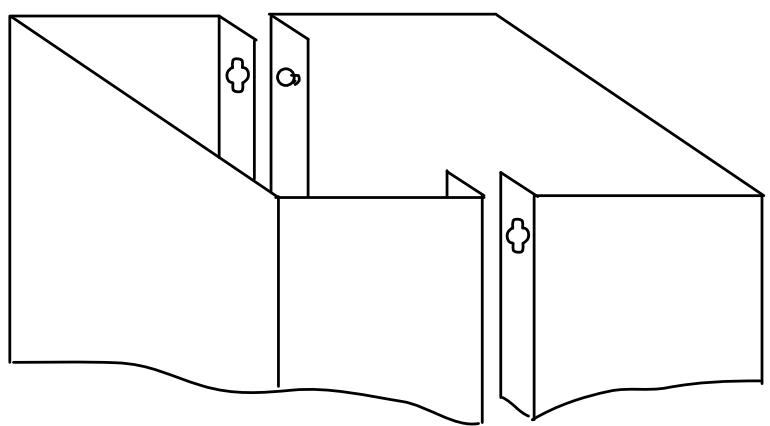

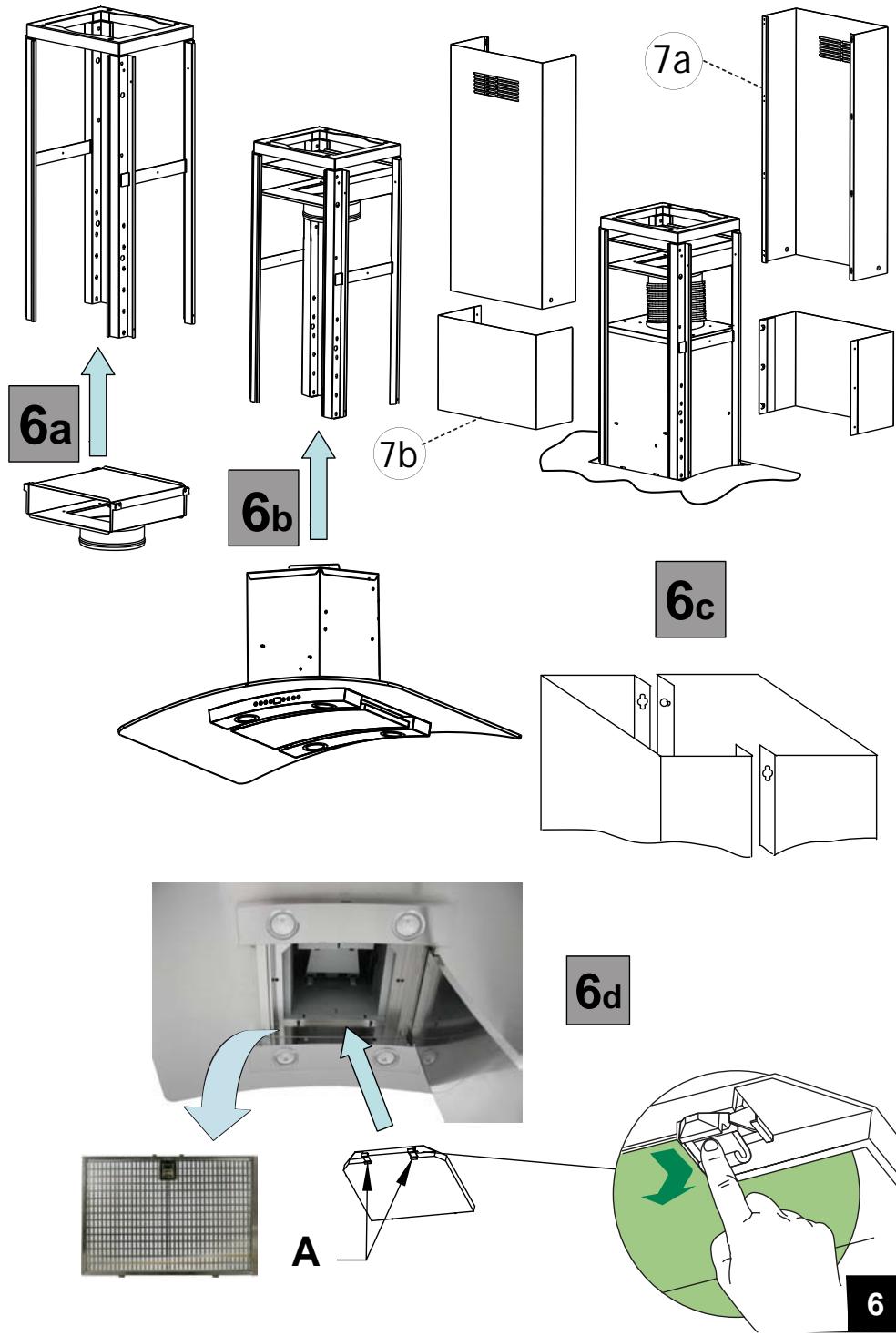

c- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

d- Vérifier de nouveau l'aplomb du conduit.
e- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

• Version Recyclage :

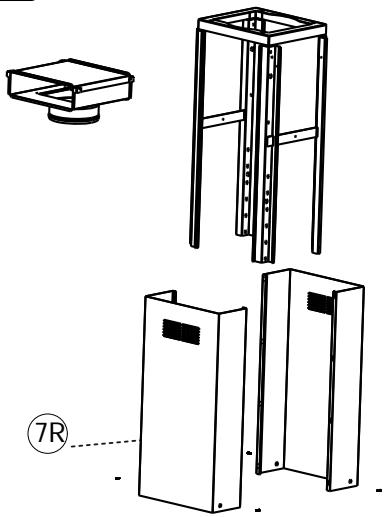

a- Fixer le deflecteur ±bR sur le support de conduit.
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 6c).
c- Raccorder electriquement la hotte (Voir paragraphe Raccordement Electrique).
d- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Veiller à ce que les grilles de sortie soient positionnées en face des sorties du déflecteur R. Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

e- Vérifier de nouveau l'aplomb du conduit.

f- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

- POSE DU PLATEAU DE HOTTE

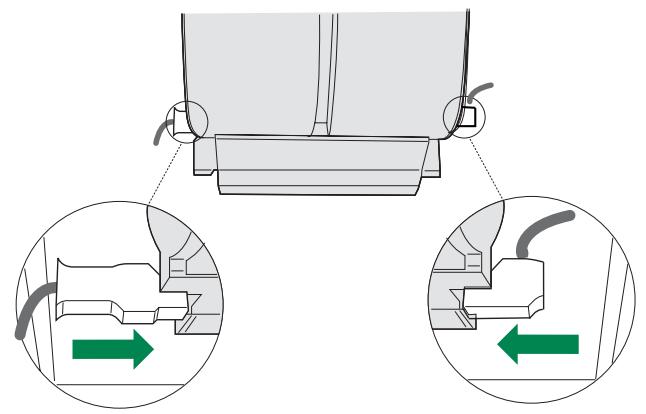

9) Vérifier les connecteurs du moteur (Fig. 11)
10) Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

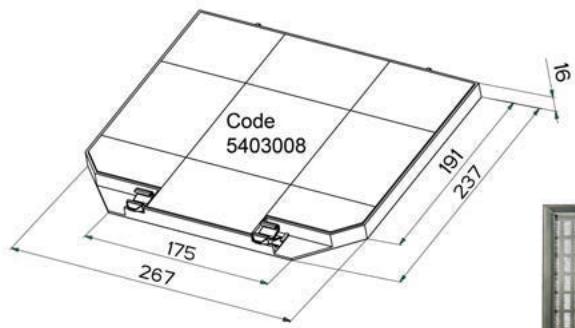

11) Pour les versions Recyclage : Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 6d)
12) Placer les filtres métalliques.

4 FONCTIONNEMENT

A B C D E F G H

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et étèint le moteur d'aspiration à la derrière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice.
D	Active le régime intensif à partir de n'importé chaque vitesse, même à moteur étèint ce régime est temporisé à 10 minutes, terme au bout duquel le système returne à la vitesse spécifiée en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche HI et le point en bas à droite clignote une fois par seconde.
E	Active le moteur à une vitesse qui permet une aspiration de 100 m³/h pendant 10 minutes par heures, après quoi le moteur s'arrête. Pour remettre à zéro l'alarme de filtrure une fois déclenchée, appuyez sur la touche pendant environ 3 secondes. Ces signalisations ne sont visibles qu'à moteur étèint.	Affiche 24 et le point en bas à droite clignote tandis que le moteur est en service. Une fois la procédure terminée, la signalisation visualisée en précedence s'eteint. FF signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte. EF signale la nécessité de replacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent égale-ment être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.
F	Active l'extinction automatique avec un délié de 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importe chaque position; dé-sactivement en appuyant sur la touche ou en éteignant le moteur.	Affiche alternatively la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et étèint l'éclairage principal.
H	Allume et étèint l'éclairage d'ambiance.

5 CONSEILS D'UTILISATION

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
- Les fritures nécessitent une surveillance permanente, l'huile surchauffee pouvant s'enflammer.

6 ENTRETIEN

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a ete concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

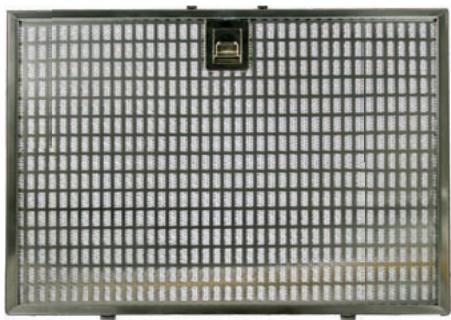

• Nettoyage des filtres métalliques.

Il est indispensable de proceder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave- vaisse (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulierrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilise jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

• Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

• Eclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRES-VENTE

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaça que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.
  Cette garantie ne couvre pas les consommables comme :
  -L'éclairage: lampes incandescentes, halogènes ...
• Les filtres.

8 REMARQUES

Cet équipement est conforme à la norme européen sur la base tension 2006/95/CE relative à la sécurité électricité et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques-usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Fiche de sécurité class 1, 250 V~ 10A

2poles ^+ terre.

FRANKE ROBIN LE SPECIALTE FRANÇA DE l'APPRAHITION
Maj (Update)	Désignation
05/03/2012	ESCALE Centrale depuis : Mars 2012 (from)
Page
1/1	3S_Escale_C_900_V2012-03

1

3

2a

2b

4

5

8

9

10
11

7

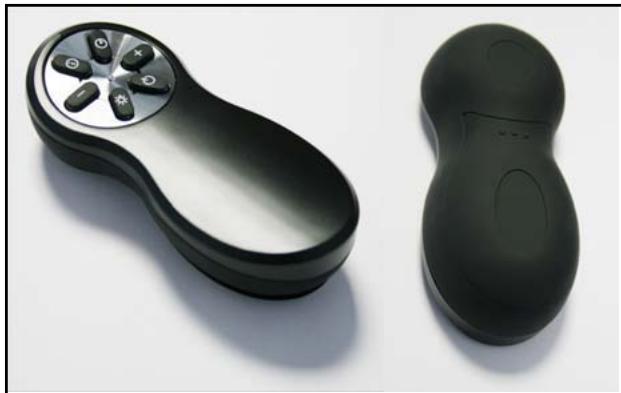

LR03 / AAA / 1,5V

ACCESSIONS

ACCESSORIES

ZUBEHORE

ACCESSORI

ACCESORIA

ACCESSOIRES

G4 12V 20W

13MC092

323 × 262 × 9 ~mm

Halogen Beleuchtung

Halogen Lighting

Eclairage halogène

Alogene Luci

Alógenas Luz
