MODE D'EMPLOI AFG 790 WCO ARTHUR MARTIN

Nous vous remercions de la confiance que vous nous avons témoignée enCHOISSANT:

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conqu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nos souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous désir pour d'autres apparéils de notre marque.

A bientôt et encore mercy.

A l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Utilisation de votre hotte 5

Entretien et nettoyage 6

En cas d'anomalie de fonctionnement 8

Conditions de garantie 9

Service après-vente 10

A l'attention de l'installateur

Caracteristiques techniques 11

Branchement électrique 12

Installation 13

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

ARTHUR MARTIN AFG 790 WCO - Comment dire votre notice d'utilisation? - 1

Instructions de sécurité

ARTHUR MARTIN AFG 790 WCO - Comment dire votre notice d'utilisation? - 2

Description d'opérations étape par étape

ARTHUR MARTIN AFG 790 WCO - Comment dire votre notice d'utilisation? - 3

Conseils et recommendations

ARTHUR MARTIN AFG 790 WCO - Comment dire votre notice d'utilisation? - 4

Informations liées à la protection de l'environnement

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

  • Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
  • A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
  • Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
  • Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
  • Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
  • Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
  • Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
  • Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSE risque d'occasionner un incendie.

  • Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.

  • Ne laïsez pas un brûleur à gaz allumé sans réçipient, la flamme pourrait abîmer le filtr de l'appareil.

Installation

  • L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
  • L'installation de votre apparéil doit être réalisée par un technicien qualifié.
  • Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
  • Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
  • Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
  • Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
  • Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

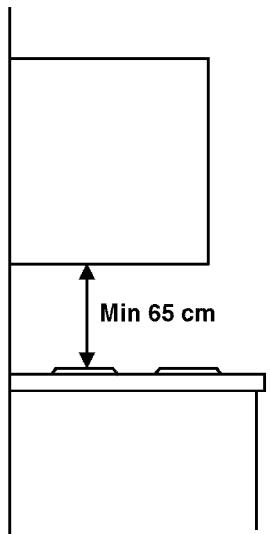

  • Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces averitures.

  • Si vous procédez à la mise à la casse de votre ancien apparéil, voirlez àmettre hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil.
  • Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.
  • En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT » Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.

ARTHUR MARTIN AFG 790 WCO - Installation - 1

ARTHUR MARTIN AFG 790 WCO - Installation - 2

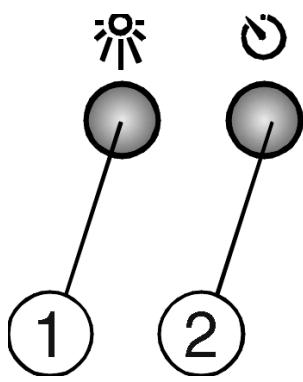

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Minuteur

Cette touche permet d'activer ou désactiver le minuteur. En appuyant une fois sur cette touche, le minuteur s'active pendant 5 minutes.

La vitesse moteur selectionnée clignote alors dans la fenêtre d'affichage.

Au bout de 5 minutes, le moteur s'arrête. Le minuteur reste activé même si vous modifiez la vitesse moteur.

En appuyant une seconde fois sur cette touche, le minuteur se désactive.

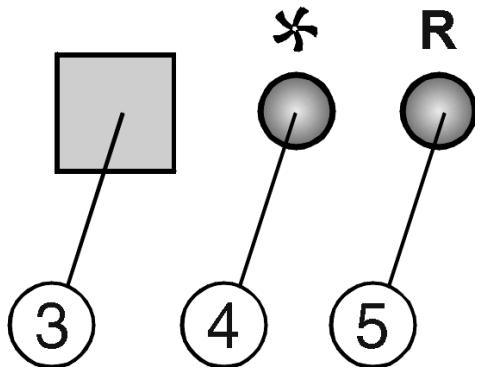

3. Fenêtre d'affichage

Elledique:

la vitesse moteur selectionnée (de 1 à 4),
la mise en marche du minuteur (lorsque la vitesse moteur selectionnée clignote),
l'etat des filtres (trait allumé ou clignotant).

4. Touche de selection des vitesses moteur (de 1 à 4 / Arrêt)

1:mini
2: intermédiaire
3: maxi
4 : intensive

Le démarrage de la hotte se fait par une impulsion courte sur cette touche. La hotte démarre sur la dernière vitesse selectionnée. Pour modifier cette vitesse, appuyez sur cette touche jusqu'à ce que la vitesse souhaitation s'affiche. Pour arrêter le fonctionnement de la hotte, appuyez environ 3 secondes sur cette touche.

Pourmettreàl'arrêtla hotte

Appuyez environ 3 secondes sur cette touche.

Quand la hotte est à l'arrêt, la lecture « J » est affichée dans la fenêtre d'affichage en luminosité réduite. Il est cependant possible que vous la distinguuez lorsque l'éclairage de la piece est faible : ceci indique que la hotte est en mode veille.

5. Touche de nettoyage des filtrés

Cette touche permet de remettre à zéro le compteur du nombre d'heures d'utilisation des filtres lorsque ceux-ci ont été nettoyés.

Si untrait s'allume ou clignote dans la fenetre d'affichage,les filtres a graisse doivent etre nettoyés (apres environ 30 heures de fonctionnement).

Après le nettoyage des filtres, appuyez sur cette touche pendant 2 secondes pour remettre le compteur du nombre d'heures d'utilisation des filtres à 0.

Utilisation (version évacuation)

Votre hotte est livrée en version évacuation.

L'air est évacué hors de l'habitation par l'intémediateur d'un tuyau.

i Conseils d'utilisation

  • Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
    Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et les vitesse maximale et intensive pour de fortes concentrations d'odeurs et de vapeurs.
  • Nous vous recommendons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

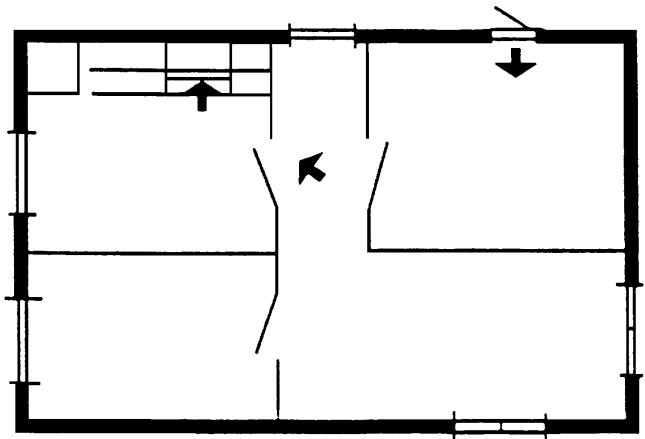

  • Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pieceAdjacente (fig. 1).

ARTHUR MARTIN AFG 790 WCO - i Conseils d'utilisation - 1
fig.1

ARTHUR MARTIN AFG 790 WCO - i Conseils d'utilisation - 2

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

ARTHUR MARTIN AFG 790 WCO - i Conseils d'utilisation - 3

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut s'exponner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les filtré àGRAISSÉ métalliques

Ils doivent être nettoyés lorsque dans la fenêtre d'affichage apparait un trait qui clignote ou s'allume toutes les 30 heures d'utilisation environ, ou une fois par mois minimum.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

ARTHUR MARTIN AFG 790 WCO - Les filtré àGRAISSÉ métalliques - 1

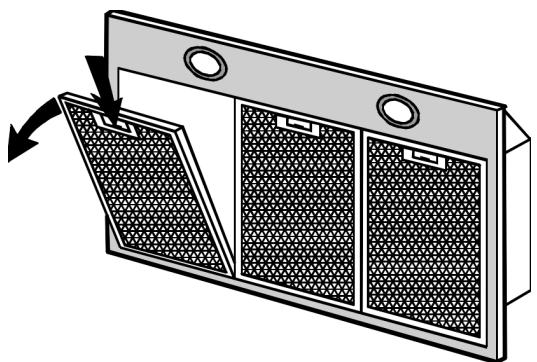

Pour-retirer les filtres àGRAISSÉS colliques

  1. Mettez à l'arrêt l'appareil en appuyant sur les touches « Eclairage » et « Marche / Arrêt »
  2. A l'aide des poignées, ouvre les filtres àGRAISSSE métalliques en poussant vers l'arrière puis vers le bas (fig. 2).
  3. ÀpRES le nettoyage, remettez en place les filtres àGRAISE métalliques.
  4. Appuyez pendant 2 secondes sur la touche R.

ARTHUR MARTIN AFG 790 WCO - Pour-retirer les filtres àGRAISSÉS colliques - 1
fig. 2

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisse par exemple). N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

! Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendes. Veuillez respecter strictement les consignes d'entretien.

Les ampôules d'éclairage

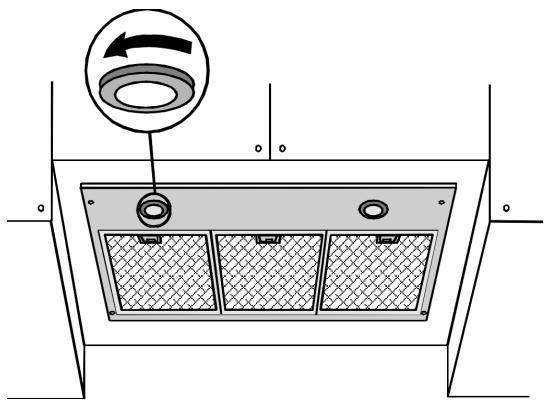

Pour remplaçer les ampoules d'éclairage

  1. Debranchez l'appareil.
  2. Dévissez les caches dans le sens contraire des aiguilles d'une montre (fig. 3).
  3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max).

Attention: Ne touchez pas l'ampoule à mains nues.

ARTHUR MARTIN AFG 790 WCO - Pour remplaçer les ampoules d'éclairage - 1
fig. 3

SYMPTOMESSOLUTIONS
La hotte ne fonctionne pas ...Vérifiez que : • il n'y a pas de coupure de courant. • la touche de sélection des vitesses esteffectivement sur une des positions 1, 2, 3 ou4.
La hotte a un rendement insuffisant ...Vérifiez que : • la vitesse moteur sélectionnée est suffisantepour la quantité de fumée et de vapeurdégagée. • La cuisine est suffisamment aérée pourpermétre une prise d'air. • le tuyau et la sortie de la hotte ne sont pasobstrués.
La hotte s'est arrêtée au coursdu fonctionnement...Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pasenclenché. Appuyez sur la touche de sélection des vitesses.Atendez. Affichez à l'aide de la touche de sélection desvitesses 1, 2, 3 ou4.

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur replacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».

Conditions d'application :

Pour l'application de cette garantie, vous nevez vous adresser au distributeur qui vous a vendu l'appareil et luiprésenté le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Reserves :

Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :

  • si les dépréciations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, néligence,

installation défectueuse ou non conforme aux régles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.

  • si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodesérie.
  • si une réparation a été effectue par une personne non agrée par le constructeur ou le vendeur.
  • si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a été consu.
  • si l'appareil a été acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

GARANTIE EUROPEENNE ARTHUR MARTIN / Electrolux

Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre apparéil jusqu'à votre nouvelle résidence, aux conditions suivantes :

La date de départ de la garantie est la date d'achat du produit.
La durée de la garantie ainsi que son étendue (pièces et/ ou main d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
Le bénéficiaire de la garantie est le propriété de l'appareil. La garantie ne peut être cédée ou transférée à une autre personne.
■ Notre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
L'appareil est installé et utilise conformément aux instructions de la notice d'utilisation, et utilise à des fins domestiques normales (ceci excluant notamment tout usage intensif,

professionnel ou semi-professionnel).

L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.

Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs :

France

034462222
BP 50142 - 60307 Senlis cédex

Allemagne

+ 49(0)9113232600

Italie

+ 0434 1678 47053 (uniquement à partir de l'Italie)

Royaume-Uni

+ 08705 950 950 (uniquement à partir du Royaume Uni)

Suède

+ 46(0)20787750

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

ARTHUR MARTIN AFG 790 WCO - Suède - 1

Plaque signalétique

En appelant un service après vente, indiquez-lui le modele,le numero de produit et le numero deserie de l'appareil.Ces indications figurent sur la plaque signaletique située a l'intérieur de l'appareil, sur la partie arriere.

En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange Certifiées Constructeur.

ARTHUR MARTIN AFG 790 WCO - Plaque signalétique - 1

CHARACTERISTIQUES TECHNIQUES

DimensionsHaut.:274 mm
Larg.:760 mm
Prof.:400 mm
Tension secteur230 V
Classe de sécurité électrique1
Puisance moteur2 x 250 V
Puisance totale540 W
Eclairage2 x 20 W

ARTHUR MARTIN AFG 790 WCO - CHARACTERISTIQUES TECHNIQUES - 1

Cet apparéil est conforme aux Directives Communautaires suivantes :

73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

BRANCHEMENT ELECTRIQUE

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparèils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F.; cette prise de courant doit impératifement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectuee que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

ARTHUR MARTIN AFG 790 WCO - Important - 1

L'installation doit être effectuee par une personne qualifiée et conforme aux reglementations locales concernant l'évacuation d'air vicié et selon les normes en vigueur.

Installes la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte (Fig. 4).

ARTHUR MARTIN AFG 790 WCO - Important - 2
fig. 4

ARTHUR MARTIN AFG 790 WCO - Important - 3

Avant d'installer la hotte

A l'aide des poignées, ouvre les filtres àGRAISSÉ métalliques en poussant vers l'arrièrepuis vers le bas (fig. 2).

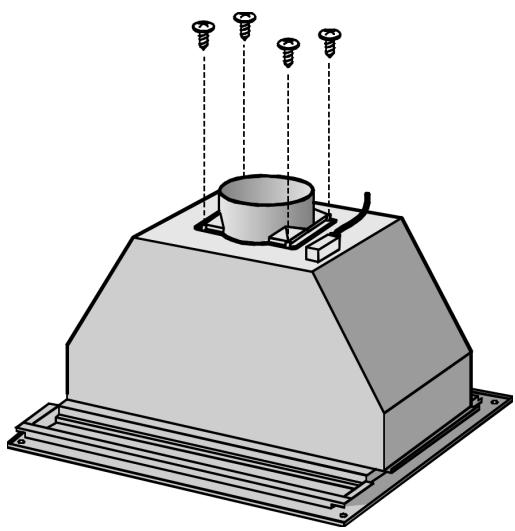

Fixez la buse en plastique en utilisant les 4 vis fournies avec l'appareil (les 4 vis les plus courtes). Voir fig. 5.

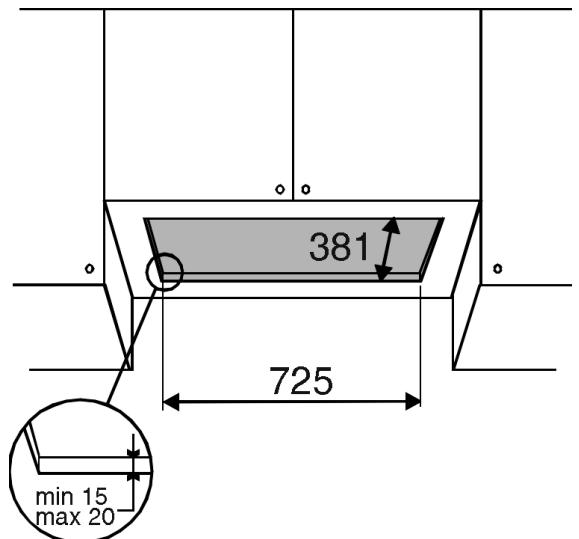

Réalisez, sur le fond du meuble suspendu, l'ouverture nécessaire pour receivevoir l'appareil (fig. 6). Le fond du meuble suspendu doit avoir une épaisseur comprise entre 15 et 20 mm.

ARTHUR MARTIN AFG 790 WCO - Avant d'installer la hotte - 1
fig. 5

ARTHUR MARTIN AFG 790 WCO - Avant d'installer la hotte - 2

Pour installer la hotte

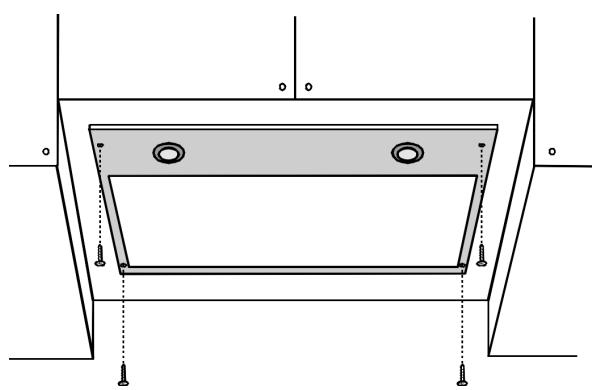

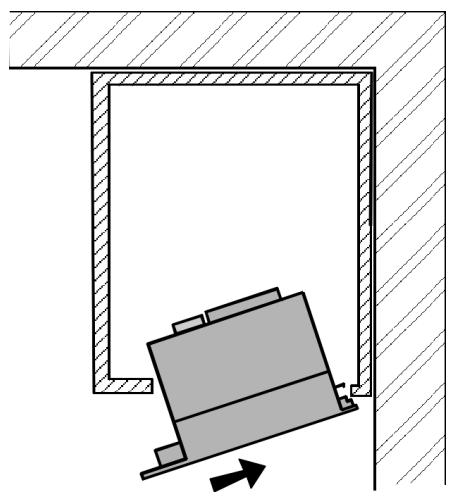

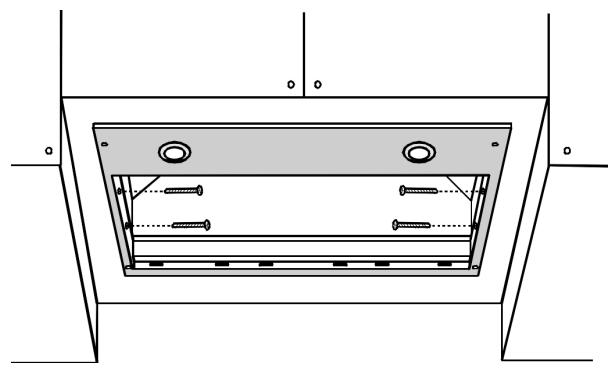

  1. Sortez du sachet des accessoires 4 vis qui vous permettront la fixation. Installez l'appareil dans l'ouverture effectuee sur le meuble suspendu, en positionnant d'abord la partie arriere, pour que I'alette se trouvant sur I'arriere repose sur le meuble suspendu; ensuite faites glisser légèrement l'appareil sur I'arrière, vers le mur (fig. 7). Tout en maintainant l'appareil, fixez-le au meuble suspendu à I'aide des 4 vis (fig. 8).Effectuez la fixation définitive, en installing les 4 autres vis.Voir fig.9.
  2. Raccordez la buse de la hotte au conduit d'évacuation au moyen d'un tuyau approprié.
  3. Le tuyau doit être en matière autoextinguible de 0 200 mm.
  4. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
  5. Replacez les filtres àGRAISSÉ métalliques.

Lesassage rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 200 mm.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas exceder :

3 metres, avec un coude,
2 metres, avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintainir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparêls fonctionnant avec une source d'énergie autre que l'électricité.

Ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).

ARTHUR MARTIN AFG 790 WCO - Pour installer la hotte - 1
fig. 6

ARTHUR MARTIN AFG 790 WCO - Pour installer la hotte - 2
fig. 7

ARTHUR MARTIN AFG 790 WCO - Pour installer la hotte - 3
fig. 8

ARTHUR MARTIN AFG 790 WCO - Pour installer la hotte - 4
fig. 9

ELECTROLUX HOME PRODUCTS FRANCE SAS 43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX

Tél.: 03 44 62 22 22

S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximate pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des conseils pour vous aid dans votrechioix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!

ARTHUR MARTIN AFG 790 WCO - APRÈS L'ACHAT - 1

SERVICE CONSEIL CONSOMMATEURS

ARTHUR MARTIN ELECTROLUX

BP 50142 - 60307 SENLIS CEDEX

ARTHUR MARTIN AFG 790 WCO - APRÈS L'ACHAT - 2

Tél.: 03 44 62 22 22 - Fax : 03 44 62 21 54

E-MAIL: ame-scc.fau@electrolux.fr

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

ARTHUR MARTIN AFG 790 WCO - APRÈS L'ACHAT - 3

our toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

Tél.: 03 44 62 27 73

E-MAIL : ehp.consommateur@electrolux.fr

Permanence téléphonique du lundi au vendredi

04306773

ARTHUR MARTIN

Electrolux

Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : ARTHUR MARTIN

Modèle : AFG 790 WCO

Catégorie : Hotte aspirante
