MODE D'EMPLOI AFG 643 WCO ARTHUR MARTIN

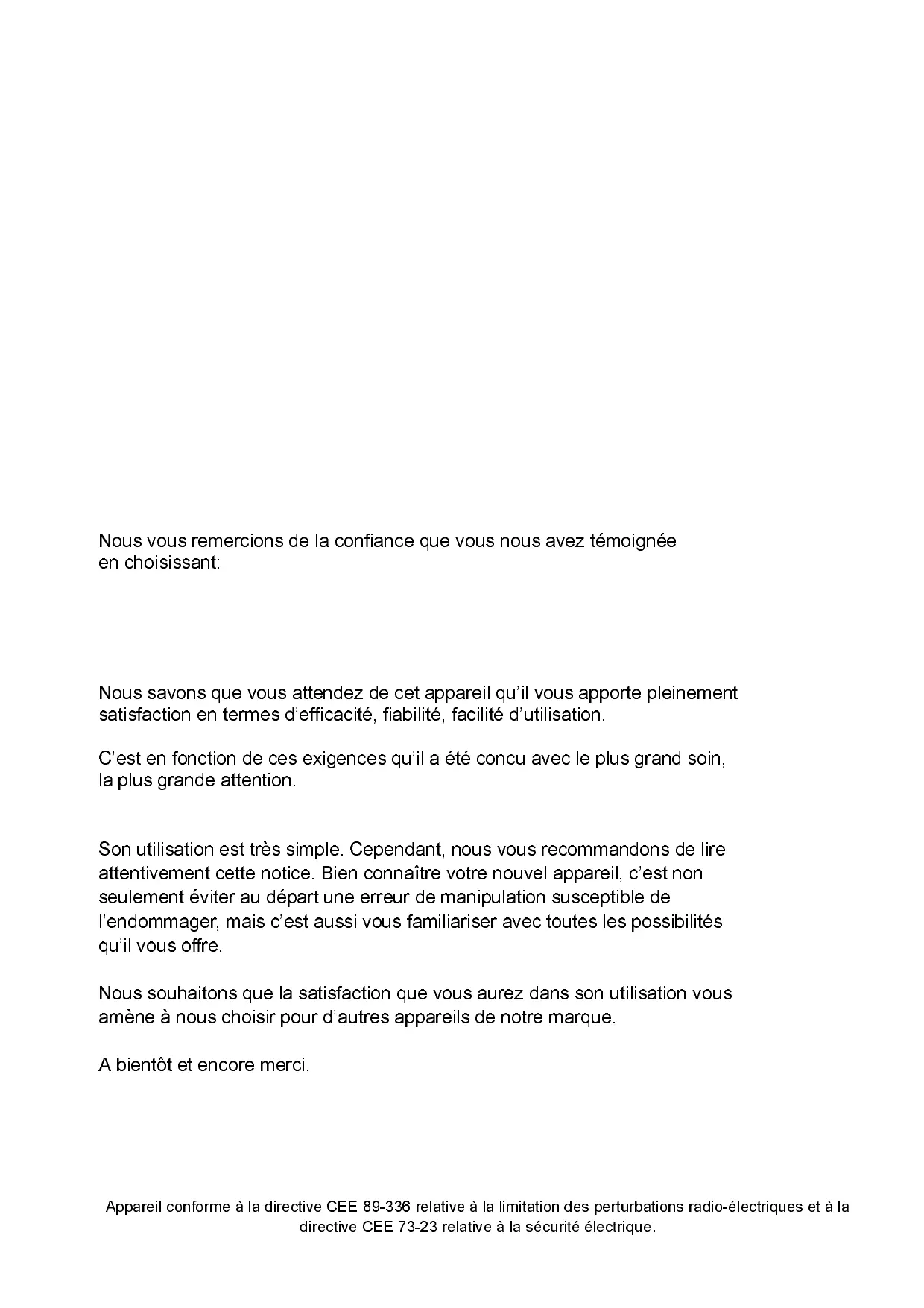

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant:

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres appareils de notre marque.

Les pièces de cet appareil sont facilement démontables et replacables.

F La hotte peut être équipée d'un filtre à charbon LAVABLE à haut rendement.

F La peinture de finition ne contient pas de solvants.

F Deux à trois fois moins bruyante que tous les autres modèles de hottes aspirantes.

F Les ampoules fluorescentes basse tension 2 × 7 W de la hotte ont un rendement lumineux comparable à celui d'une ampoule traditionnelle de 90 W.

F Le métal, le carton, le bois, le papier ainsi que le plastique alvéolaire sont triés pour être recyclés à l'usine.

Instructions de sécurité 3 Description de la hotte. 4 Utilisation de la hotte. 5 Entretien et nettoyage. 5 En cas de mauvais fonctionnement de la hotte......... 7 Données techniques 8 Installation 9

Instructions de sécurité

La hotte ne doit pas être utilisée à des fins commerciales, mais uniquement à des fins culinaires normales chez un particulier. Elle est en pleine conformité avec la réglementation internationale en matière de sécurité ainsi qu'avec les normes internationales de qualité. Toutes les précautions possibles ne peuvent toutefois pas éliminer tous les risques d'accident.

Il est par conséquent indispensable de lire l'ensemble des instructions, conseils et recommandations relatives à la sécurité avant toute installation et utilisation de la hotte. Prêtez tout particulièrement attention aux sections de texte assorties d'un triangle d'avertissement, afin d'éviter tous dommages corporels et matériels. Conservez cette notice d'utilisation afin de la consulter à tout moment ou en cas de vente ou de don à un tiers.

Utilisation de la hotte

• Ne laissez pas sous la hotte des substances inflammables telles que huiles et graisses de friture, paraffine, etc. En cas de feu, mettez immédiatement la hotte et la cuisine hors tension. ATTENTION! Couvrir le feu. Ne jamais tenter de l'éteindre en y versant de l'eau.
• Ne pas flamber d'aliments sous la hotte. Cela pourrait causer un incendie. Gardez à l'esprit que les graisses portées à très haute température peuvent prendre feu spontanément. Ne jamais laisser une poêle à frire chaude sous la hotte si vous ne revenez pas dans la cuisine. Le cadre doit être nettoyé à intervals réguliers afin d'éviter toute retombée de graisses sur des plaques ou brûleurs chauds, ce qui pourrait causer un incendie. Lisez également la section du manuel de l'utilisateur intitulée "Entretien et nettoyage".

Mise au rebut

Au moment de mettre la hotte au rebut, prenez toutes les dispositions qui s'imposent pour éviter tous accidents ultérieurs. Débranchez de la prise murale la fiche du cordon d'alimentation.

et coupez le cordon d'alimentation électrique au niveau de l'entrée d'air de la hotte. Renseignez-vous auprès des autorités locales quant à la façon de mettre la hotte au rebut.

Comment dévelloper la notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation:

Instructions de sécurité

Information liée à la protection de l'environnement

Installation et entretien

• Tous les aspects de l'installation électrique doivent être effectués par un electricien qualifié et la hotte elle-même doit être installée par une personne expérimentée. Une installation faite par une personne non qualifiée peut déboucher sur un mauvais fonctionnement, voir sur des dommages corporels ou matériels. La hotte doit être installée à une hauteur minimum de 50 cm par rapport à un plaque ou cuisinière électrique et à au moins 65 cm par rapport à des brûleurs à gaz ou à une cuisinière à gaz. Veillez, lors de l'installation, à ce que le cordon d'alimentation électrique reste entièrement libre et en parfait état.
• Tout courant électrique n'est absent de la hotte que si la prise du cordon d'alimentation est débranchée ou si le fusé est déconnecté.
• Les lois et les réglementations applicables à la méthode d'évacuation de l'air d'échappement doivent être respectées. Par exemple, l'air d'échappement ne doit pas être conduit vers des gains utilisées pour l'évacuation des fumées de combustion, qui sont alimentées par des types d'énergies autres que l'énergie électrique, comme les chaudières à mazout et les poêles à bois.

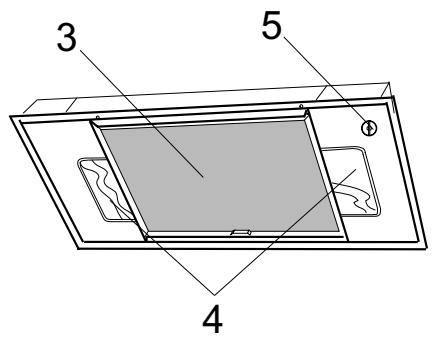

Description de la hotte

Hotte

1. Conduit
2. Boitier moteur
3. Filtres
4. Eclairage
5. Commutateur

Accessoires

Pièces fournies avec la hotte:

Vis d'assemblage, 6 vis 5 × 30 ~mm. - Prise d'air froid. - Manuel de l'utilisateur.

Kit de ventilation : Lorsque la hotte de cuisson doit être reliée à un conduit d'évacuation, utilisez le kit de ventilation, qui contient un tuyau de ventilation, une bride métallique de connexion au toit et deux pinces de fixation.

PNC 391 414 201.

• Filtre en carbone LONG LIFE : Les filtres en carbone doivent être utilisés lorsque la hotte est connectée au système de « recirculation »

PNC 391 834 203.

Grille d'aération : Grille d'aération pour la recirculation. PNC 391 433 101.

Fonctions

Il y a deux systèmes possibles:

Evacuation de l'air à l'extérieur de la maison, à l'aide du kit d'évacuation et du conduit d'évacuation. Recyclage, avec filtrage au charbon (filtré séparation).

La hotte ne doit pas être raccordée à un tuyau de cheminée servant à l'évacuation d'émanations en provenance d'appareils non électriques.

Utilisez le filtre à charbon. Le filtre à charbon purifie l'air circulant dans la hotte ; cet air chaud est ensuite réintroduit dans la pièce, ce qui évite tout gaspillage d'énergie. Il est préférable d'utiliser le mode de recyclage l'hiver et le mode évacuation en été.

Ventilation correcte

Pour que la hotte fonctionne correctement, n'ouvrez pas les fenêtres de la cuisine ; par contre, une fenêtre d'une pièce adjacente doit être ouverte.

Recommandation importante

Si la hotte fonctionne en même temps qu'un brûleur ou feu ouvert (chauffage au gaz, au mazout ou au bois, chauffe-eau, etc.). Il convient de faire preuve de prudence car la hotte aspire l'air nécessaire à la combustion de ceuxa.

Ne pas faire tourner la ventilation plus vite que nécessaire. Les basses vitesses sont suffisantes pour une cuisson en conditions normales. N'utiliser les hautes vitesses que pour évacuer des odeurs fortes (aliments ayant brûlé en cours de cuisson, etc.).

Entretien et nettoyage

Avant d'entreprendre tous travaux d'entretien de la hotte, coupez l'alimentation électrique en débranchant le cordon de la prise murale ou en retirant le fusible.

Nettoyage de la hotte

Nettoyez l'extérieur de la hotte à l'aide d'un chiffon légèrement imbibé d'un détergent doux. Ne jamais utiliser de produits de nettoyage corrosifs, abrasifs ou inflammables.

Réglage de la vitesse

Les commandes de la hotte se situent sur le côté inférieur de la hotte. La hotte se règle au moyen d'un sélecteur rotatif représentant six positions (voir figure).

Le sélecteur peut être tourné dans les deux sens.

Arrêt. Vitesse moyenne. Vitesse maximum. Éclairage et vitesse maximum. Éclairage et vitesse moyenne. Éclairage.

Pour obtenir un résultat optimal, une vitesse faible est recommandée dans des conditions normales d'utilisation, et une vitesse élevée en présence d'une concentration plus importante de fumée et de vapeur. Démarrez la hotte quelques minutes avant le début de la cuisson, de manière à créer un vide partiel dans la cuisine. Une fois la cuisson terminée, laissez fonctionner la hotte pendant 15 minutes encore, ou jusqu'à ce que la fumée ou la vapeur ait disparu.

Nettoyez régulièrement le filtre. L'huile en dépôt dans le filtre et dans le conduit pourrait prendre feu en cas de surchauffe.

Nettoyer fréquemment le filtre. Plus le filtre est propre, moins la charge du moteur est importante, ce qui accroît le rendement de la ventilation.

Nettoyage/remplacement du filtre à charbon

À la différence d'autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale. Il est recommandé de nettoyer le filtre dans un lave-vaiselle, à la température maximum ; utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaiselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale (pas sur "Grill"), à une température maximum de 100°C, et y laisser le filtre pendant 10 minutes. Lisez également le mode d'emploi du filtre.

Nettoyage des filtres à graisse

Nettoyez le filtre tous les mois ou tous les deux mois, selon la fréquence d'utilisation de la hotte. Plus le filtre est propre, moins la graisse est collectée. Retirez les filtres de la manière suivante (voir figure):

1. Saisissez la poignée et tirez le filtre vers l'avant. 2. Pliez le bord arrière du filtre et tirez vers le bas.

Le filtre est composé d'un treillis en aluminium sur lequel laGRaisSESACcumULE. Nettoyez le filtre à l'eau chaude à l'aide d'un détergent, ou dans un lave-vaisselle. Faites sécher le filtre avant de le remettre en place. Remarque! Le lave-vaisselle peut provoquer une décoloration du filtre.

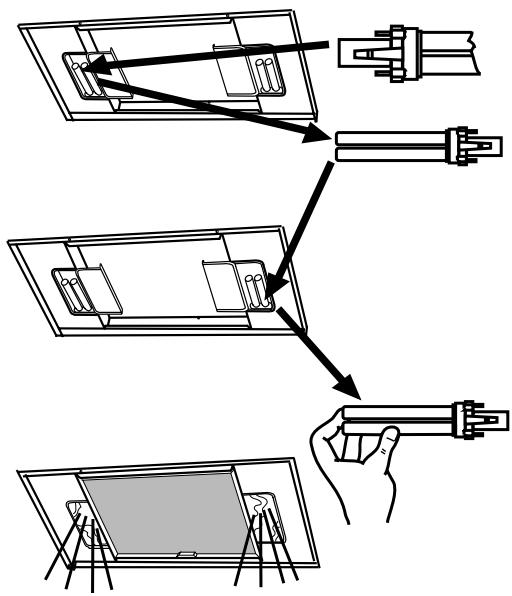

Remplacement du tube fluorescent

La hotte de cuisson doit être éteinte pour réaliser le remplacement du tube.

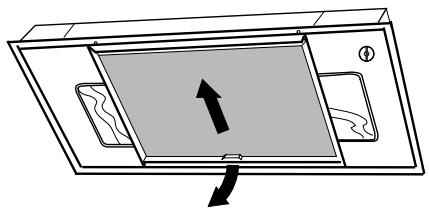

1. Retirez le filtre àGRAISSSE. Retirez le filtre àGRAISSSE en appuyant dessus vers l'avant (vers soi) puis en tirant vers le bas.
2. Retirez le verre du tube.
3. Remplacez le tube endommagé par un tube de puissance égale.

Pour retirer le tube sans l'endommager, placez un doigt à l'extrémité du tube et tirez doucement. Remarque!

Les deux tubes sortent même si seulement l'un des deux est endommagé dans la hotte. Vous devez donc en replacer un à la fois (voir figure).

Avant d'appeler les services compétents

Contrôlez que la prise est bien branchée et vérifiez les fusibles (au compteur de votre habitation). Ne tentez rien qui puisse entraîner un risque ou des dégâts à l'appareil. Si le problème persiste, contactez votre magasin vendeur ou un service après-vente.

Réparations et pièces détachées

Pour toute réparation ou pièce détachée, adressez-vous à votre magasin vendeur. Avant d'appeler un service après-vente, notez le numéro de l'appareil et la dénomination du modèle. Ces informations figurent sur la plaque signalétique. Otez le filtre à graisse pour accéder à la plaque signalétique.

Changement du cordon

Si le cordon de la hotte est endommagé, il doit être remplacé par un technicien qualifié.

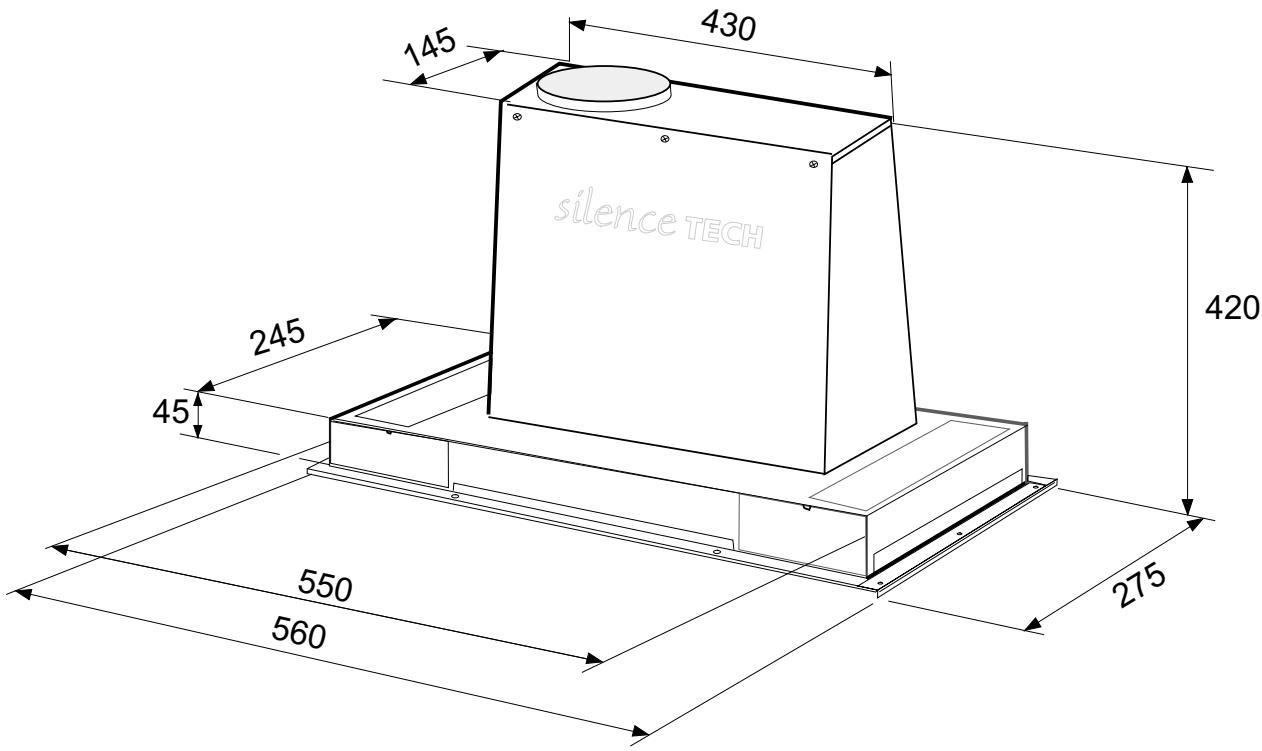

Données techniques

Modèle		AFG 643
Dimensions externes	Hauteur	429 mm
	Largeur	560 mm
	Profondeur	275 mm
Eclairage		Max. 2x7 W PL
Filtre àGRAisse		I pièce
Tension		230 V
Classe de protection		Classe I
Puisance de connexion totale		109 W

x) Valable lorsque la hotte est équipée d'un filtre en carbone (recirculation).

Déballage

Assurez-vous que la hotte est en bon état. Tous dommages subsistants lors du transport doivent être signalés immédiatement au transporteur. Tous les dommages, défauts et pièces éventuellement manquantes doivent être immédiatement signalés au détaillant. Ne laissez pas à la portée des enfants les emballages.

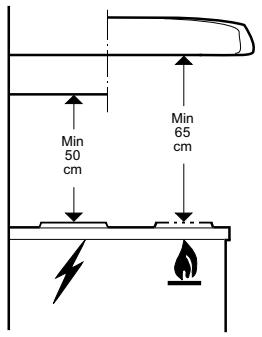

Emplacement

La hotte est installée dans un placard. Remarque : les parties saillantes du mur ne doivent pas exercer de pression sur l'arrière de la hotte. Ceci affecte la position du moteur de la hotte, et peut créer un bruit. La distance minimum autorisée entre la surface inférieure de la hotte et un appareil ou une plaque de cuisson électrique est de 50 cm ; avec un appareil ou une plaque de cuisson au gaz, cette distance est de 65 cm (voir figure).

Branchement électrique

L'alimentation électrique doit être placée au-dessus de la hotte, à l'intérieur d'un placard. La hotte est livrée avec un câble et une prise de mise à la terre, et doit être connectée en 230V. La longueur du câble est de 1m.

Installation de la hotte de cuisson

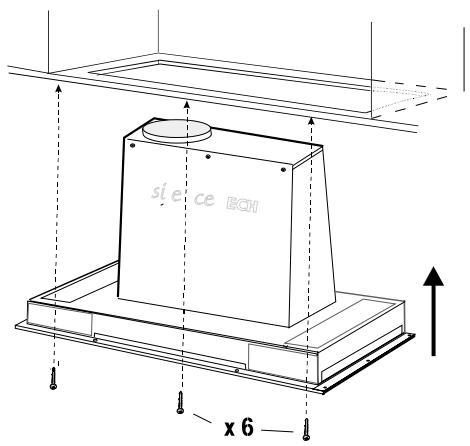

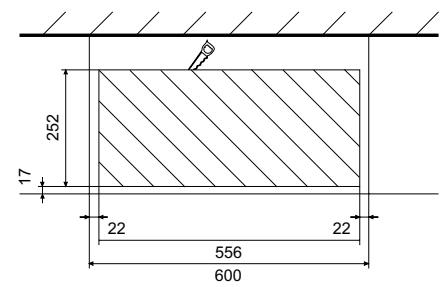

1. Pratiquez une ouverture dans la surface inférieure du placard (voir figure).
2. Installez la hotte à l'aide des 6 vis qui l'accompagnent (voir illustration).

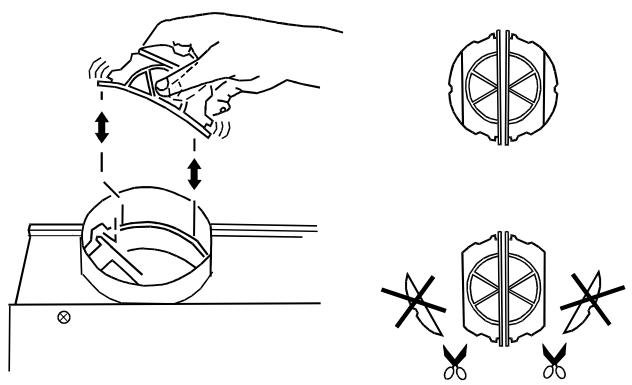

Montage du registre à tirage vers le bas

Ne s'applique pas à la recirculation. Le ventilateur peut être équipé d'un registre à tirage vers le bas. Le registre à tirage vers le bas est composé de deux ailerons fixés dans la sortie de la hotte. Pour les cuisines où le ventilateur constitue la seule ventilation externe, la partie extérieure des ailerons doit être supprimée. Installez les ailerons en les courbant, de façon à ce que les broches de guidage s'adaptent dans les trous de fixation sur l'échancrure de la hotte. Vérifiez que le motif de rayon sur les ailerons se retrouve face en haut.

Appuyez avec un stylo ou un objet similaire dans la jointure entre les ailerons ; ceux-ci doivent à présent se replier facilement. Si ce n'est pas le cas, vérifiez que les ailerons sont dans le bon sens et sont bien fixés dans leurs trous.

Mise en place du contrôle en carbone

Valable uniquement pour la recirculation. Le filtre en carbone LONG LIFE (accessoire spécial) pour cette hotte est installé à la place du filtre àGRAisse. Le filtre en carbone LONG LIFE est à la fois un filtre àGRAisse et un filtre en carbone, destiné à réduire les odeurs de cuisine.

Une ouverture doit être pratiquée sur le dessus ou à l'avant du placard (min. 100cm² ) où la hotte est installée, de façon à ce que l'air filtré puisse librement circuler et revenir dans la cuisine.

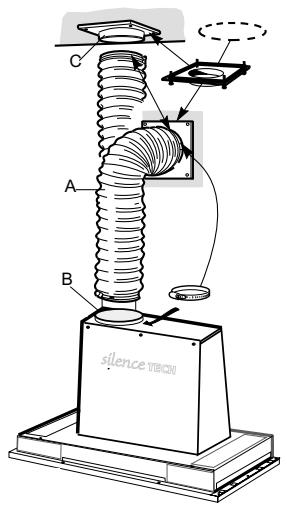

Montage du kit d'évacuation (voir figure)

Etirer le conduit d'évacuation, sans exagérer. Un conduit trop long ou insuffisamment rectiligne peut réduire de cinquante pour cent le rendement de la hotte. Raccourcir le conduit s'il est trop long et veiller à ce qu'il soit le plus rectiligne possible.

Un kit d'évacuation complet est vendu séparément en option. Le conduit de ventilation (A) s'emboîte sur la collerette d'évacuation de la hotte (B) et est maintenu solidement en place par une bride. Veillez à ce que le conduit soit aussi rectiligne que possible et qu'il ne s'oppose pas au mouvement des clapets. Le conduit est raccordé à l'embouchure du conduit par le biais de la collerette métallique (C), fournie dans le kit.
