AFC 958 N - Hotte aspirante ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Puissance d'aspiration	Non précisé
Niveaux de vitesse	Non précisé
Type de filtre	Non précisé
Matériau	Non précisé
Dimensions (L x P x H)	Non précisé
Type d'installation	Non précisé
Consommation électrique	Non précisé
Niveau sonore	Non précisé
Éclairage intégré	Oui/Non précisé
Type de commande	Non précisé
Fonctions spéciales	Non précisé
Garantie	Non précisé
Entretien	Nettoyage régulier recommandé
Service après-vente	Disponible
Installation	Doit être réalisée par un professionnel

FOIRE AUX QUESTIONS - AFC 958 N ARTHUR MARTIN

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si l'appareil ne s'allume toujours pas, contactez le service client.

Pourquoi l'appareil fait-il du bruit pendant le fonctionnement ?

Un bruit inhabituel peut être causé par des objets coincés dans le moteur ou le ventilateur. Vérifiez l'intérieur de l'appareil pour retirer tout objet étranger. Si le bruit persiste, veuillez contacter un technicien.

Que faire si l'appareil ne chauffe pas correctement ?

Assurez-vous que les réglages de température sont correctement configurés. Vérifiez également si le filtre est propre et si l'appareil est bien ventilé. Si le problème persiste, il est recommandé de faire appel à un professionnel.

Comment nettoyer le filtre de l'appareil ?

Pour nettoyer le filtre, retirez-le délicatement selon les instructions du manuel. Lavez-le à l'eau tiède avec un peu de détergent et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'affichage indique une erreur ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Dans la plupart des cas, un redémarrage de l'appareil peut résoudre le problème. Si l'erreur persiste, contactez le service après-vente.

Comment programmer un cycle de lavage ?

Pour programmer un cycle de lavage, sélectionnez le programme désiré sur le panneau de contrôle, ajustez les paramètres si nécessaire, puis appuyez sur le bouton 'Démarrer'.

L'appareil est-il garanti ?

Oui, l'ARTHUR MARTIN AFC 958 N est généralement couvert par une garantie de deux ans. Pour plus de détails, veuillez consulter le certificat de garantie fourni avec l'appareil.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé ou sur le site officiel d'ARTHUR MARTIN. Assurez-vous de connaître le modèle exact pour commander les bonnes pièces.

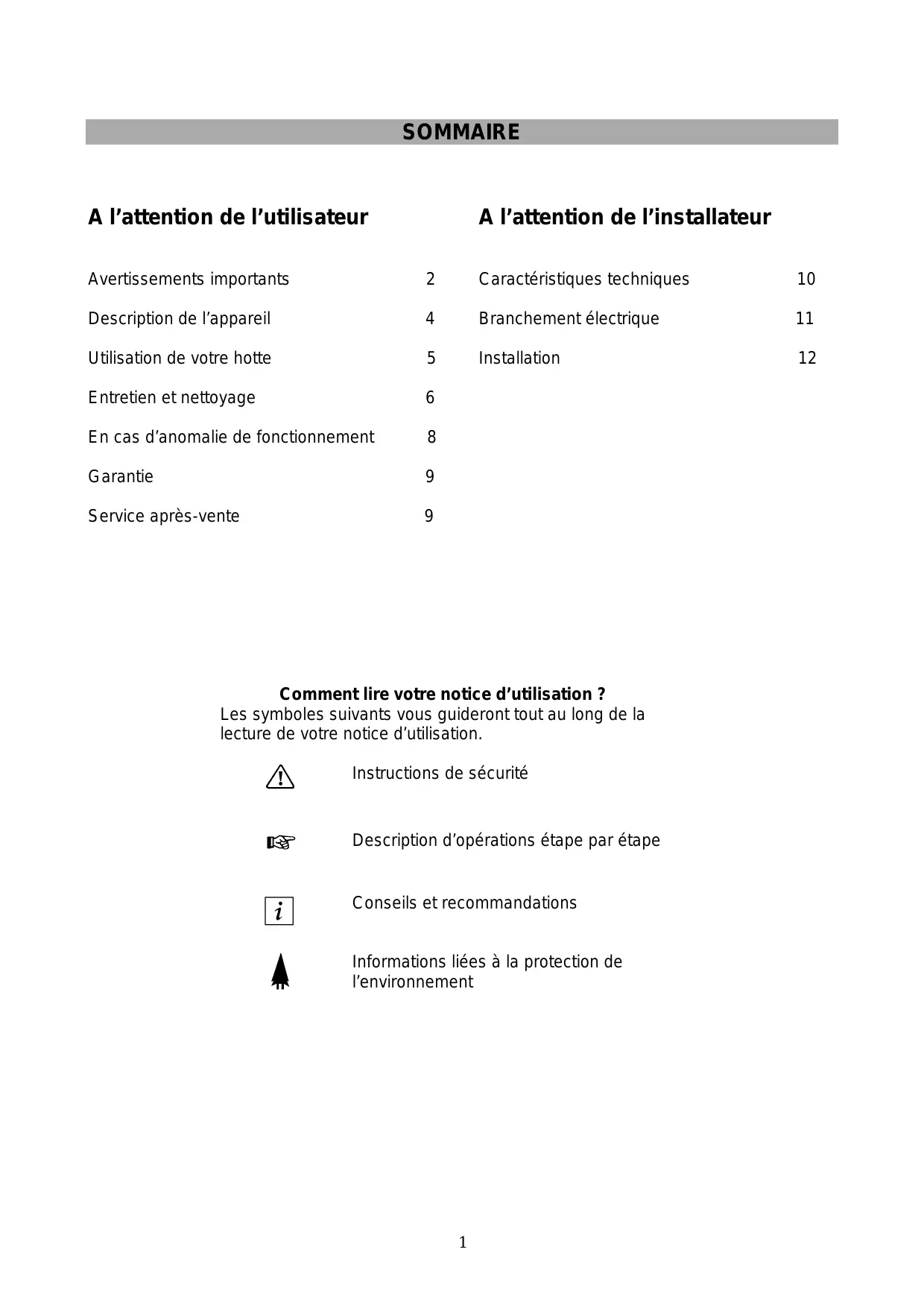

MODE D'EMPLOI AFC 958 N ARTHUR MARTIN

A l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Utilisation de votre hotte 5

Entretien et nettoyage 6

En cas d'anomalie de fonctionnement 8

Garantie 9

Service après-vente 9

A l'attention de l'instantiateur

10 Caractéristiques techniques

Branchementélectrique 11

Installation 12

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour vous securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Débranchez toujours la hotte avant de proceder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtrés et provoquer un incendie.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.

• Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtr de l'appareil.

Installation

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est reliée directement à l'installation électrique, interposez un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces avertissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représententer un danger: coupez le cable d'alimentation au ras de l' apparéil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

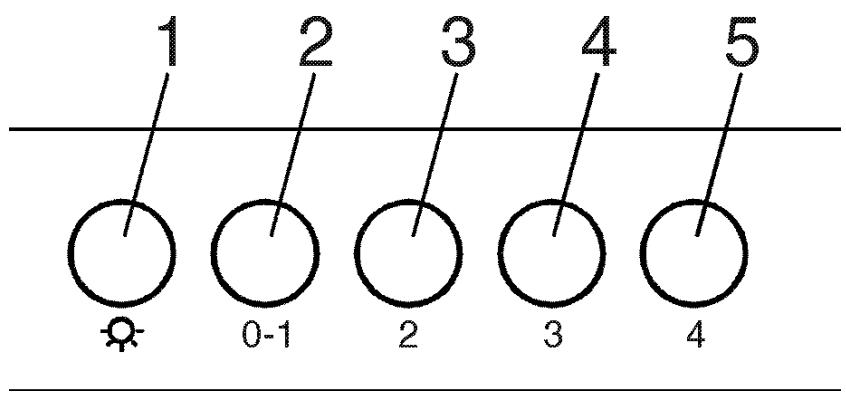

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

1. Nettoyage des filtres métalliques

La touche s'allume pour signaler qu'il est nécessaire de nettoyer les filtres métalliques (toutes les 30 heures de fonctionnement du moteur environ).

Pour remettre à zéro le décompte des heures d'utilisation des filtres métalliques, appuyez sur cette touche ( quand levoyant est allumé).

1. Remplacement du contrôle de l'actif

La touche clignote pour signaler qu'il est nécessaire de nettoyer les filtres métalliques et replacer le filtré à charbon actif (toutes les 120 heures de fonctionnement du moteur environ).

Pour remettre à zéro le décompte des heures d'utilisation des filtres métalliques, appuyez sur cette touche ( quand levoyant est allumé).

2. Touche de Marche / Arrêt

Pourmettre enfonnementmentla hotte, appuyez sur cette touche:le moteur se met en marcheà la vitesse minimum.

En appuyant une seconde fois sur cette touche le moteur s'arrête.

3- 4 - 5 Touches de selection des vitesses moteur (de 2 à 4) / Minuteur

2 : intermédiaire
3: maxi
4 : intensive

En appuyant sur la touche de la vitesse en fonction, le minuteur s'active pendant 5"

En appuyant une seconde fois sur la touche de vitesse d'aspiration selectionnée, le minuteur s'active pour une durée d'environ de 5 minutes.

A l'issue de cette durée, le moteur fonctionnera à la vitesse initialement sélectionnée.

Utilisation en version recyclage

Votre apparéil est livré en version à recyclage (filtre à charbon actifs monté).

L'air est filtré au moyen du filtré à charbon actifs, puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée.

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intérmédiaire d'un tuyau. Notre hotte étant livrée en version Recyclage, vous doivent préalablementsterolir le filtrà à charbon actifs.

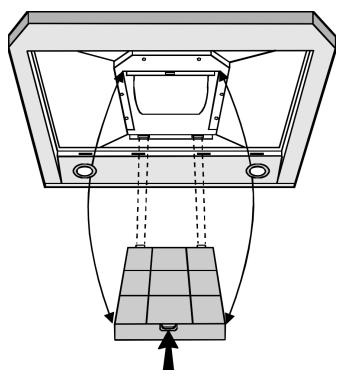

Pour-retirer le filtré à charbon actifs

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres métalliques vers le bas (fig.1).
3. Poussez l'arrêt du filtré à charbon vers l'intérieur et tirez le filtré vers le bas de manière à le retirer de son logement (fig.2).
4. Retirez le filtré à charbon actif.
5. Remettez en place les filtres métalliques.

fig.1

fig.2

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
• Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et les vitesse maximale et intensive pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu. Pour cela, utilisez le minuteur.

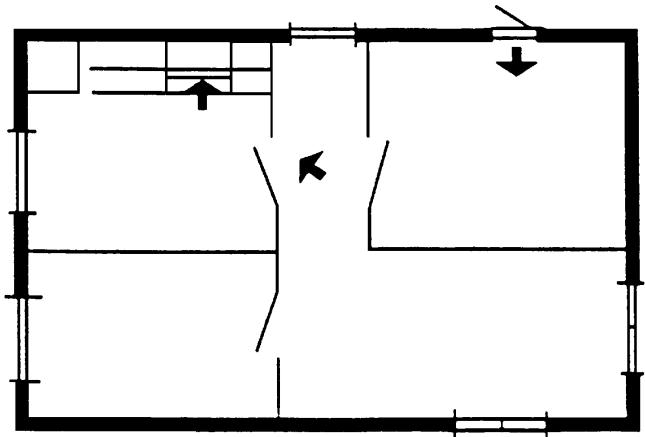

Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pieceAdjacente (fig. 3).

fig.3

! Débranchez l'appareil avant de procédér à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

! Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les filtres àGRAISE métalliques

Ils doivent être nettoyés lorsqu'la touche d'éclairage s'allume toutes les 30 heures d'utilisation environ ou une fois par mois minimum.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

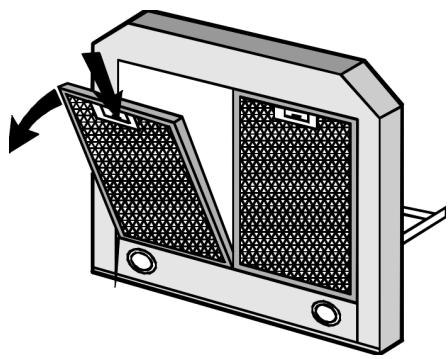

* Pourzheimer les filtres métalliques

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 4).
3. ÀpRES le nettoyage, remettez en place les filtres métalliques.

fig.4

Le filtré à charbon actifs

Remplacez-le lorsque la touche d'éclairage clignote, toutes 120 heures d'utilisation environ.

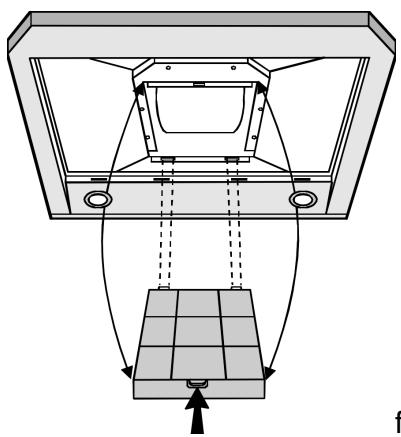

* Pour-retirer le filtré à charbon actifs

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres métalliques vers le bas (fig.4).
3. Poussez l'arrêt du filtré à charbon vers l'intérieur et tirez le filtré vers le bas de manière à le retirer de son logement (fig.5).
4. Remplacez le filtre usage par un filtre neuf.
5. Remettez en place les filtres métalliques.

fig.5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple). N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

Les ampoules d'éclairage

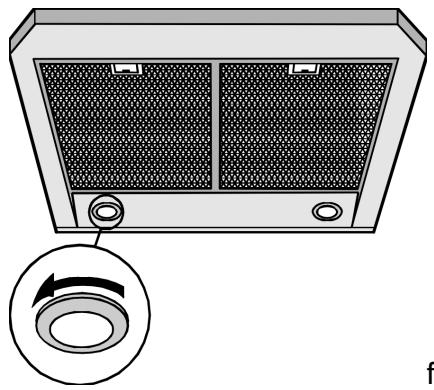

* Pour remplaçer les ampoules d'éclairage

1. Débranchez l'appareil.
2. Dévissez la bague dans le sens contraire aux aiguilles d'une montre et otez l'ampoule (fig.6).
3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max). Attention: Netouchez pas l'ampoule à mains.nues.

fig.6

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • une vitesse moteur a effectivement été sélectionnée.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon actifs n'est pas usage (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspirante)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. Appuyez sur la touche Marche/Arrêt. Attendez. Appuyez de nouveau sur la touche Marche/Arrêt.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Àpès Vente, indiquez-lui le modele, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur votre apparéil.

CHARACTERISTIQUES TECHNIQUES

Dimensions

Haut.: 844 - 1204 mm

Larg.: 600 mm (mod. AFC658)

900 mm (mod. AFC958)

Prof.: 500

Tension secteur

230 - 240 V

Classe de sécurité électrique

1

Puisssance moteur

1 x 250 W

Eclairage

2 × 20 ~W (halogène)

Cet appeareil est conforme aux Directives Communautaires suivantes :

73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparèils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoire raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F.; cette prise de courant doit impératifement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectué que par une personne habitilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiiez que la prise de terre est conforme aux
règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

Schemeelectrique:

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

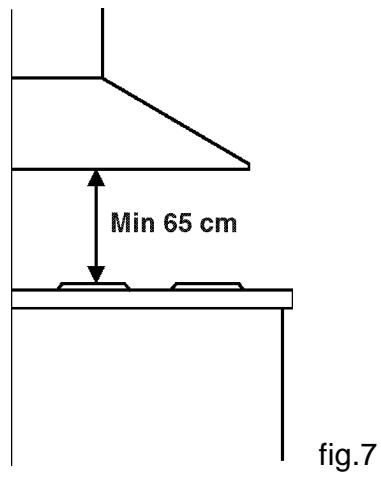

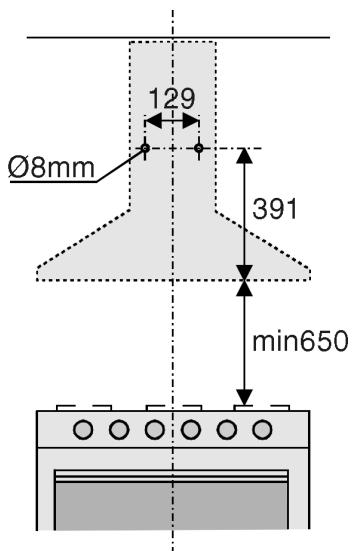

Installes la hotte à une distance de sécurité (fig. 7)
d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Fixation murale de la hotte

* Avant d'installer la hotte

1. Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers troughs que vous devrez percer, en respectant les mesures indiquées à la Fig. 8; percez 2 troughs et y placez les chevilles. Ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650~mm .

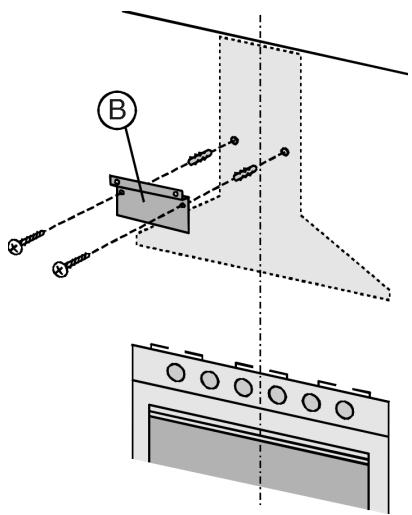

2. Fixez le support métallique (B) au mur à l'aide des vis et chevilles (fig. 9). Repérez les 2 petits triangles sur le support afin de le placer exactement le long de l'axe vertical de la hotte.
3. Retirez les filtrres àGRAISSE METALLIQUES (voir chapitre « ENTRETIEN ET NETTOYAGE»).

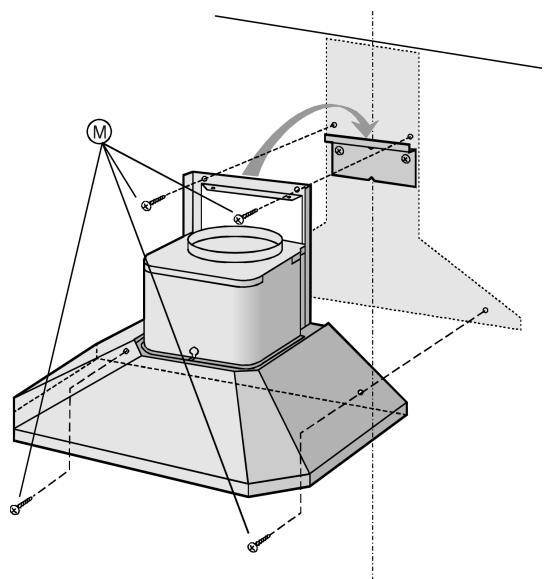

* Pour fixer la hotte au mur

1. Accrochez la hotte au support.
2. Repérez l'emplacement des 4 trough (M) à réaliser (fig. 10). Décrochez la hotte puis percez les trough 08mm. Placez les chevilles dans les trough.
3. Accrochez la hotte et fixez-la définitivement à l'aide des 4 vis (M) – fig. 10.
4. Mettez en place les filtres àGRAISSE métalliques.

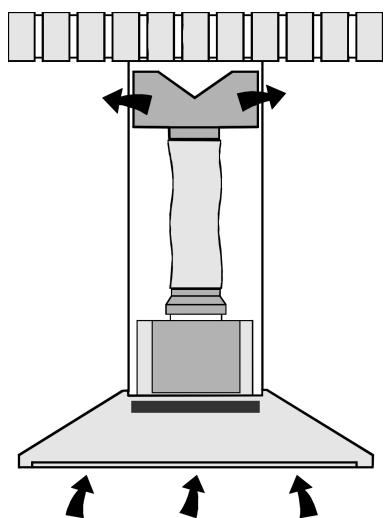

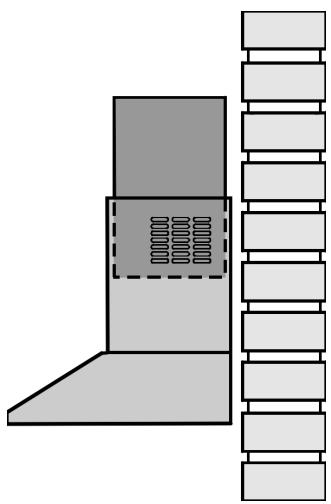

Pour installer la cheminée en version recyclage

L'air est filtré au moyen du filtrre à charbon actifs puis renvoyé dans la pièce à travers les grilles situées sur les parois laterales de la cheminée (fig. 11).

1. Réglez la largeur de l'étrier du support (W) au moyen des vis (A) (fig. 12). Fixez-le au plafond à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.

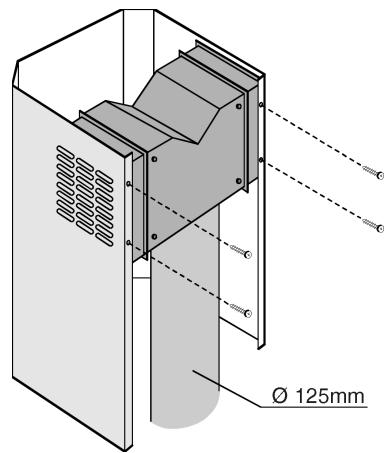

2. Positionnez et fixez le deflecteur à l'aide des 4 vis sur la cheminée supérieure (fig. 13).
3. Les cheminées doivent être installées de telle sorte à ce que les grilles d'airation situées sur la cheminée supérieure se trouvent en position haute (fig. 14).
4. Raccordez un tuyau couple en matière autoextinguible de 125 mm au déflecteur (fig. 13).

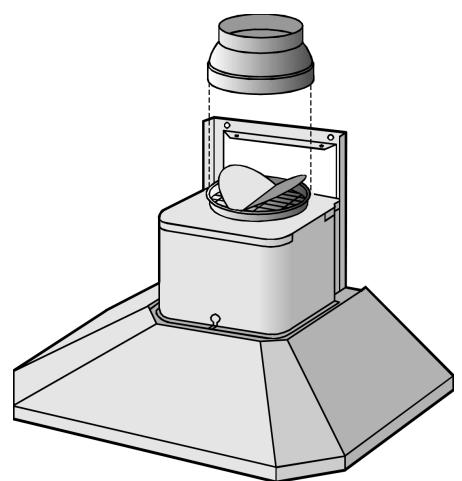

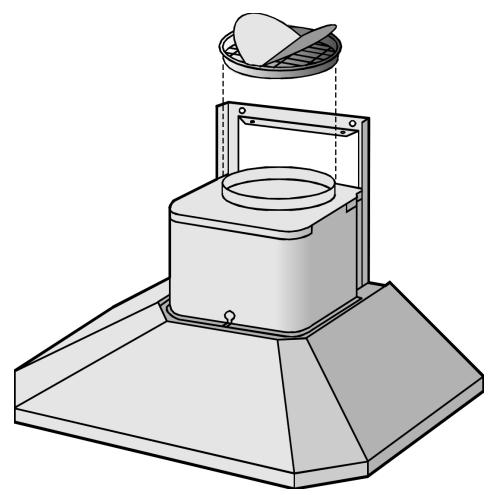

5. Positionnez la buse (fig. 15) sur la sortie de la hotte.
6. Positionnez la bride de raccord sur la buse (fig.16).

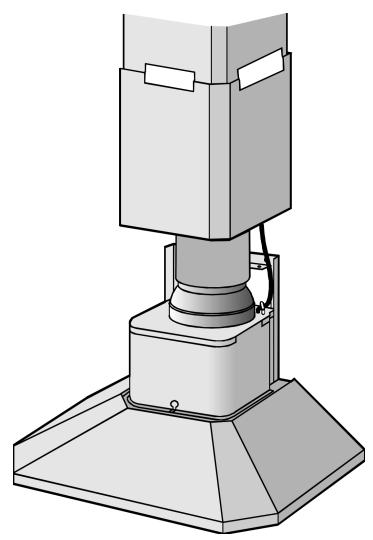

7. Positionnez les cheminées assemblées sur la hotte. La cheminée supérieure doit être positionnée face au déflecteur et fixez-la à l'aide des 2 vis (G) (fig. 17).
8. Soulevez légèrement et momentanément la cheminée inférieure afin de raccorder le tuyau à la bride de raccord sur la base de la hotte (fig. 18).
9. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
10. Gillesz la cheminée inférieure sur la base supérieure de la hotte.

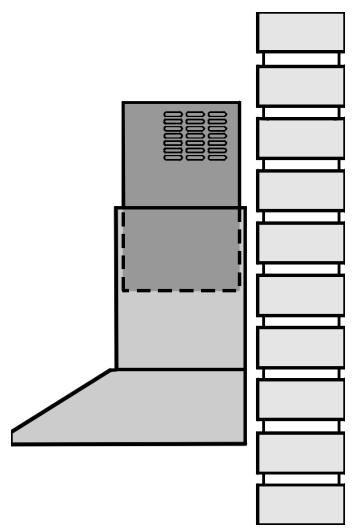

Pour installer la cheminée en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire dePTRirer le filtre a charbon actifs pour pouvoir l'utiliser en version évacuation.

1. Réglez la largeur de l'étrier du support (W) au moyen des vis (A) (fig. 12). Fixez-le au plafond à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
2. Positionnez la buse sur la sortie de la hotte (fig. 15).

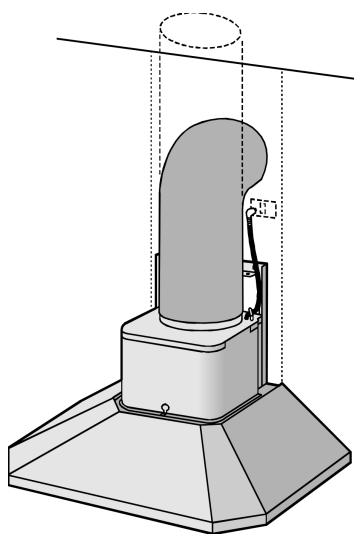

3. Fixez un tuyau couple en matière autoextinguible de 0 150 mm sur la buse et raccordez-le à l'orifice d'évacuation au mur ou au plafond (fig. 19).
4. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
5. Positionnez les cheminées assemblées sur la hotte. Celles-ci doivent être installées de telle sorte à ce que les grilles d'aération situées sur la cheminée supérieure se placent en position basse (fig. 20).

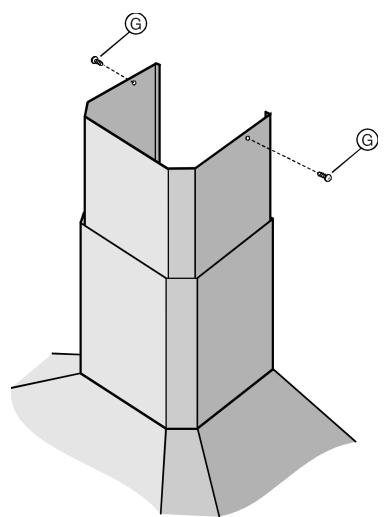

6. Fixez la cheminée à l'aide des 2 vis (G) (fig. 17).
7. Glissez la cheminée inférieure sur la base supérieure de la hotte.

Les mêleurs rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation (hotte en version évacuation) doit être d'un diamètre de 150 mm.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas exceder :

3 metres, avec un coude,
2 metres, avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintainir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparêls fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).

fig.8

fig.9

fig.10

fig.11

fig.12

fig.13

fig.14

fig.15

fig. 16

fig. 17

fig. 18

fig. 19

fig. 20
