MODE D'EMPLOI AFCI 9080 X ARTHUR MARTIN

Nous vous remercions de la confiance que vous nous avons témoinué en choisissant :

ARTHUR MARTIN

Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a eté concu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous désir pour d'autres apparèils de notre marque.

A bientôt et encore merci.

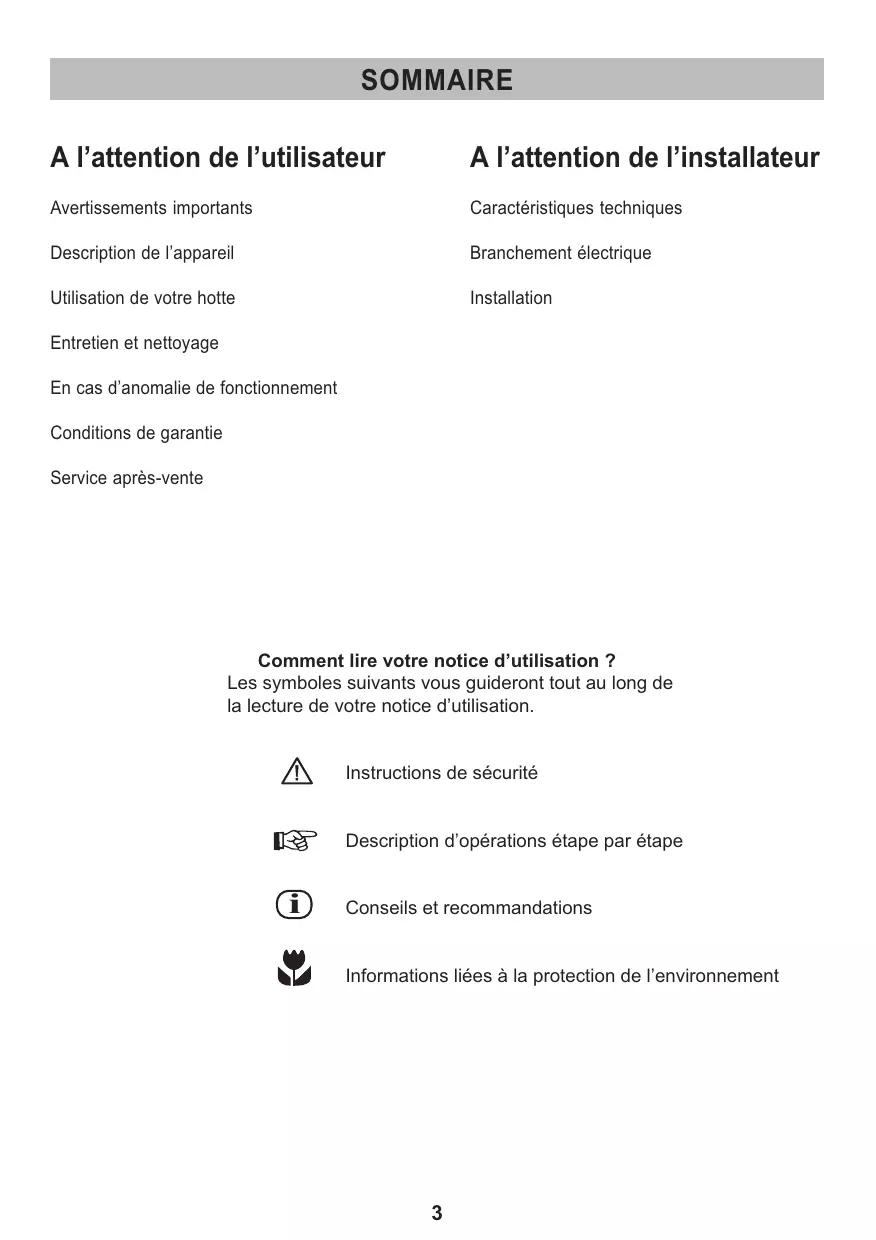

SOMMAIRE

A l'attention de l'utilisateur

Avertissements importants

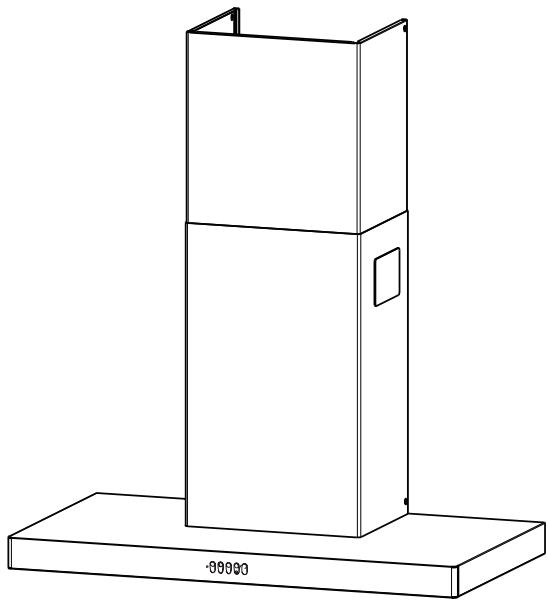

Description de l'appareil

Utilisation de votre hotspot

Entretien et nettoyage

En cas d'anomalie de fonctionnement

Conditions de garantie

Service après-vente

A l'attention de l'instantiateur

\section*{Caracteristiques techniques}

Branchement électrique

Installation

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représenterait un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pierce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner

un incendie

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• L'appareil doit être débranché pendant l'installation ou dans l'éventualité de l'intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre(APpeuil,faites appel à un électricien qualifié.
• Si la hotte est utilisé en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lore attentivement ces remarques avant dinstaller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces averissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l'appareil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Bandeau de commande
1

2

3

4

5

1. Touche éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Touche Marche / Arret

Appuyez sur cette touche pourmettre en fonctionnement l'appareil:levoyant F s'allume.

Appuyez de nouveau sur cette touche pourmettre à l'arrêt l'appareil.

2. Nettoyage des filtres métalliques

Lorsque levoyant F clignote, nettoyez les filtres métalliques (tous les 2 mois environ).

3.Touche diminution de vitesse d'aspiration

Appuyez sur cette touche pour diminuer la vitesse d'aspiration.

4.Touche augmentation de vitesse d'aspiration

Appuyez sur cette touche pour augmenter la vitesse d'aspiration.

5. Touche vitesse intensive

Cette touche permet de seLECTIONner la vitesse intensive lors de fortes concentrations d'odeur et de vapeur. Le voyant C s'allume.

La vitesse intensive est enclenchée pour une période de 10 minutes. Elle s'est int a l'issue de ce laps de temps.

Vou pousse interrompre la vitesse intensive en appuyant de nouveau sur cette touche.

Lorsque levoyant C clignote,remplacez le filtré à charbon actif.

5. Nettoyage du filtrre charbon actif

Lorsque le voyant C clignote, remplacez le filtré à charbon actif (tous les 4 mois environ).

UTILISATION DE VOTRE HOTTE

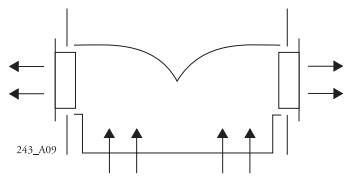

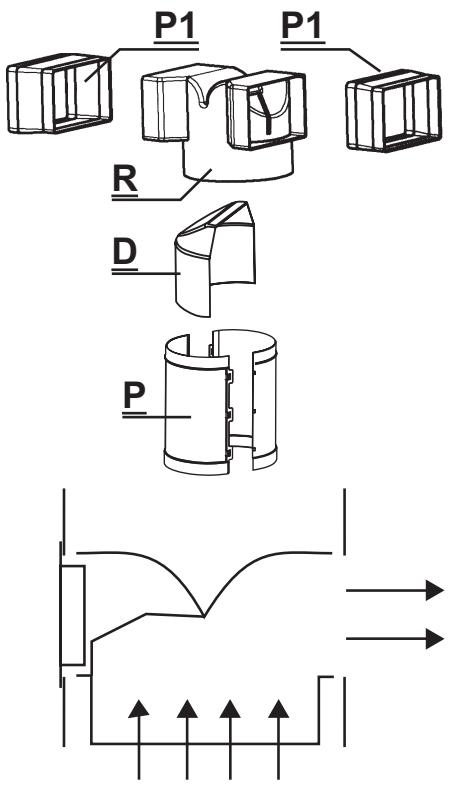

Utilisation en version recyclage

Votre apparéil est livré en version à recyclage (filtre à charbon actif monté).

L'air est filtré au moyen d'un filtré à charbon actif, puis renvoyé dans la pierce.

Utilisation en version évacuation

L'air est evacuated hors de l'habitation par l'intérimédiaire d'un tuyau.

Votre hotte étant livrée en version recyclage, vous nevez préalablement retarder le filtré à charbon actif.

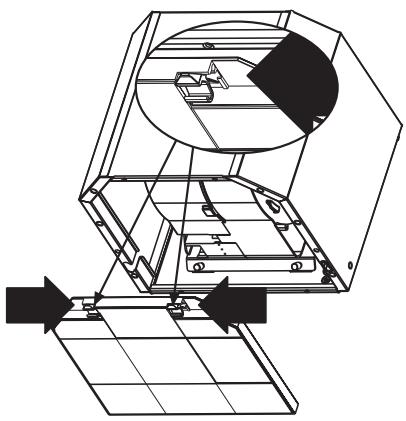

Pour retirer le filtré à charbon actif

1. Mettez à l'arrêt l'appareil en appuyant sur les touches Marche/Arrêt et d'éclairage.
2. Retirez les filtrres àGRAISSÉmetalliques en agissant sur les poignées (fig. 1).
3. Retirez le filtré à charbon actif en agissant sur les crochets (fig. 2).
4. Remettez en place les filtres àGRAISSÉ métallique.

Fig.1

Fig.2

i Conseils d'utilisation

Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, une vitesse intermédiaire, dans les conditions normales et les vitesse maximale et intensive pour de fortes concentrations d'odeurs et de vapeurs.
- Nous vous recommendons demettre l'appareil en marche avant de proceder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

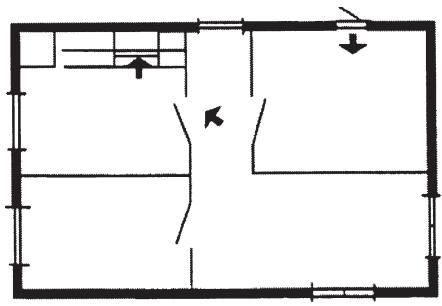

Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une piece adjacente (fig. 3).

Fig.3

ENTRETIEN ET NETTOYAGE

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Filtres àGRAISSÉmetalliques

Ils doivent être nettoyés lorsque levoyant F clignote ou tous les 2 mois minimum.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

Avant de nettoyer les filtres à graisse métalliques,

• Appuyez sur les touches “ Marche / Arrêt ” et “ Eclairage ” (si votre hotte est en fonctionnement).
• Appuyez sur la touche "Augmentation de vitesse d'aspiration" pendant environ 3 secondes jusqu'à ce que levoyant F s'éteigne.

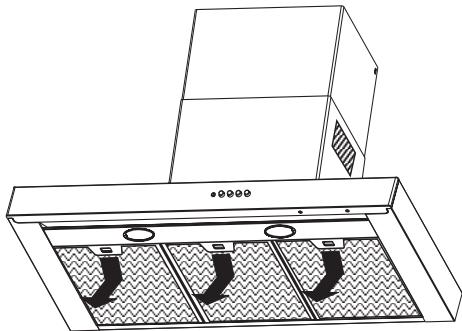

Pour-retirer les filtres àGRAISSE

1. Mettez à l'arrêt l'appareil en appuyant sur les touches Marche/Arrêt et d'éclairage.
2. Retirez les filtres àGRAISSÉ métalliques en agissant sur les poignées (fig. 4).
3. Nettoyez les filtres et remettez-les en place.

Fig.4

Après les avoir retire et nettoyé, il n'est pas nécessaire d'intervenir pour remettre à jour le compteur d'utilisation des filtres àGRAISSE METALLIQUES, la hotte étant équipé d'un système qui déetecte automatiquement la saturation de ces filtres.

Le filtré à charbon actif

Remplacez-le régulierement des que levoyant C clignote ou des que vous constazez une baisse d'efficacité d'absorption (tous les 4 mois environ dans des conditions normales d'utilisation).

Appuyez sur la touche "Augmentation de vitesse d'aspiration" pendant environ 3 secondes jusqu'à ce que levoyant C s'éteigne.

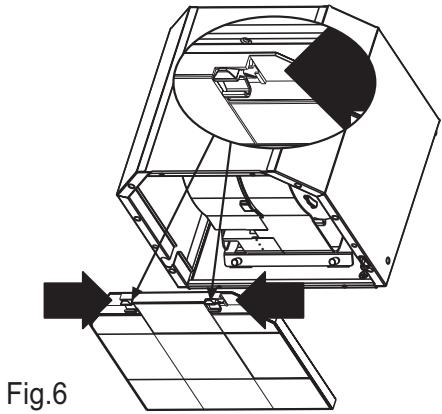

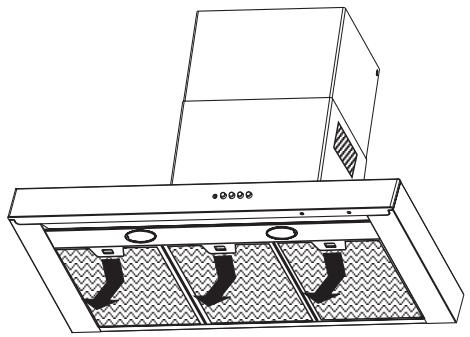

Pour-retirer le filtré à charbon actif

1. Mettez à l'arrêt l'appareil en appuyant sur les touches Marche/Arrêt et d'éclairage.
2. Retirez les filtrres àGRAISSÉ métalliques en agissant sur les poignées (fig. 5).
3. Retirez le filtré à charbon actif en agissant sur les crochets (fig. 6).
4. Remplacez le filtré usage par un filtré neuf.
5. Remettez en place les filtres àGRAISSÉ métallique.

Fig.5

Après avoir remplacer le filtré à charbon actif, il est nécessaire d'activer le compteur d'utilisation de ce filtré.

Pour cela,

• Appuyez sur les touches “Marche/Arrêt” et “Eclairage” (si l'appareil est en fonctionnement).

• Appuyez sur la touche "Augmentation de la vitesse d'aspiration" pendant 10 secondes jusqu'à ce que levoyant C clignote :

• 2 clignotements duvoyant C : système de détction de saturation du filtré à charbon est activée.

• 1 clignotement duvoyant C:le système de détction de saturation du filtré à charbon est désactivée.

La carrosserie

Lavez-la à l'eau tiède (éponge humide) avec un détergent doux (produit pour la visselle par exemple).

N'employez jamais de produits abrasifs ou caustiques, ni diluants ou alcools.

Les ampôules d'éclairage

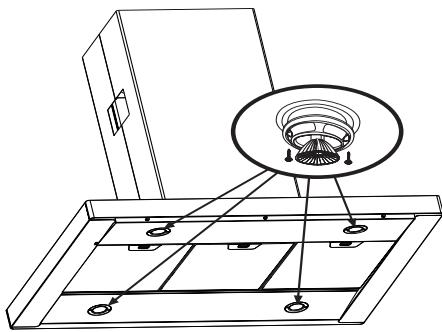

Pour remplaçer une ampoule d'éclairage (fig. 7)

1. Débranchez l'appareil.
2. Retirez les deux vis qui fixent la bague métallique.
3. Retirez l'ampoule et remplacez-la par un modele identique et de meme puissance (20 Watts).
4. Fixez la bague métallique.

Fig.7

EN CAS D'ANOMALIE DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • la touche Marche/Arrêt est effectivement actionné.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée • La cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon actif n'est pas usage (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspi-rante)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. Mettez à l'accrit la hotte en appuyant sur la touche Marche/Arrêt. Attendez Appuyez de nouveau sur la touche Marche Arrêt et sélectionnez une vitesse moteur.

GARANTIE

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de l'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir.

A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprèsVente.

i Plaque signaléique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

En cas d'intervention sur votre apparéil, exigez du Service Àpres Vente les Pièces de Rechange certifiées Constructeur.

CHARACTERISTIQUES TECHNIQUES

		AFCI 9080
Dimensions	Haut.:	800 - 1000 mm
	Larg.:	898 mm
	Prof.:	676 mm
Tension secteur		230V
Classe de sécurité électriche		Classe 1
Puisance moteur		1 x 350W
Eclairage		4 x 20W (halogènes)

C E

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives
  89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives

BRANCHEMENT ELECTRIQUE

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparèils électriques branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions de I'E.D.F.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15100 et aux prescriptions de l'E.D.F.; cette prise de courant doit impératifement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectue que par une personne habitée, par votre vendeur ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

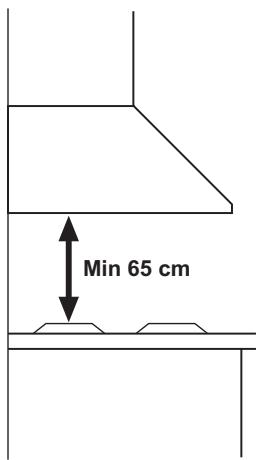

Installez la hotte à une distance de sécurité (fig. 8) d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Fig.8

Déballage

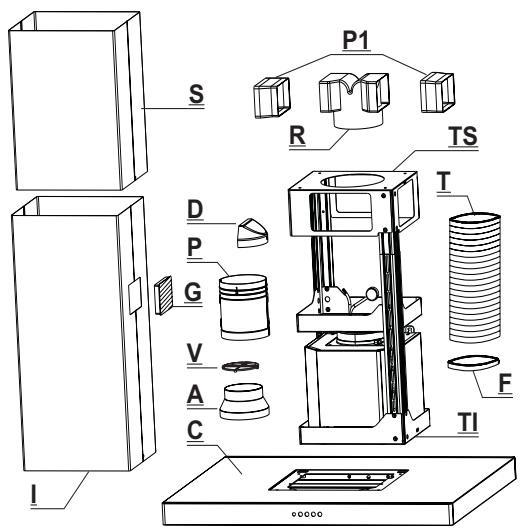

Accessoires fournis avec la hotte

1 sachet de vis pour la fixation de la cheminée et le corps de la hotte 2

1 sachet de vis pour la fixation du boîtier de connexion 3

1 Corps de hotte " C "

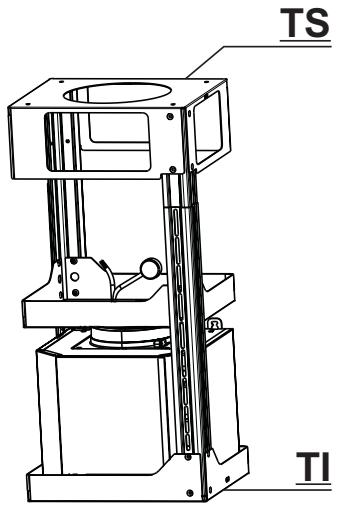

1 armature téléscopique complenant une armature supérieure "TS" et une armature téléscopique inférieure "TI".
1 Cheminée téléscopique complenant une cheminée supérieure “ S ” et une cheminée inférieure “ I ” .
2 Grilles “G” (à poser sur les parois latérales de la cheminée)
1 Bride de raccord “A” (à utiliser en version évacuation)
1 Clapet "V" (en option)
1 Déflecteur “R”
1Obturateur“D”
2 Rallonges latérales filtrantes “ P1 ”
1 Rallonge filtrante “ P ”
2 colliers filtrants “ F ”
1 sachet de vis pour la fixation de l'armature au plafond 1
1 sachet contenant les documents

Installation

Installation de l'armature

Raccordement de la hotte pour une utilisation en version à évacuation ou recyclage

Branchement électrique

Fixation de la cheminée téléscopique

Fixation du corps de la hotte

Connexionélectrique et contrôle fonctionnel

Installation de l'armature

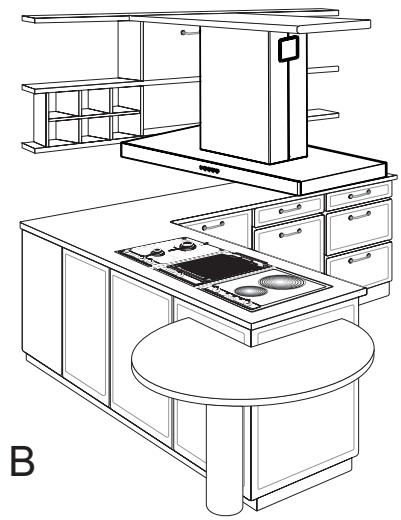

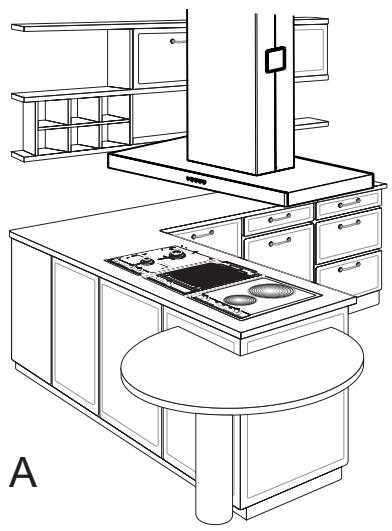

L'armature peut être fixée au plafond ou bien à une poutre portante en bois d'une épaisseur appropriée, solidement ancree au plafond ou à d'autres structures portantes.

• A l'aide d'un fil à plomb ou d'un système similaire, à partir du centre du plan de cuisson, trouvez et marquez le centre correspondant au plafond ou sur la poutre portante en bois.

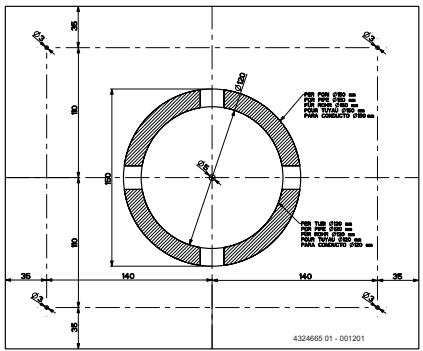

• Appliquez sur le plafond ou sur la poutre en bois le gabarit de perçage fourni dans le sachet de documents en faisant coïncider le centre et en alignant l'un des deux axes (A ou B) du gabarit de perçage parallèlement au côte long du plan de cuisson.
• Repérez et marquez la position des 4 troughs à réaliser comme indiqué sur le gabarit de perçage.
• Percez de la façon suivante:

Plafond : 4 trous de 10 mm de diamètre pour la fixation de l'armature

Poutre : 4 trous de 10 mm de diamètre pour la fixation de l'armature

Fixation au plafond

Il existe différents types de plafond, il est donc nécessaire pour l'installation d'utiliser le matériel de fixation le plus approprié.

De plus, la fixation doit être conforme aux contraintes

dues au poids de la hotte et à la flexion dérivant de forces latérales occasionnelles appliquées à l'appareil installé.

Seuls les types suivants de plafond sont appropriés à la fixation de cette hotte :

Plafond en béton : utilisez des chevilles pour béton, non fournies.

Plafond en poutres de bois : utilisez des vis pour bois de 10 mm de diamètre, de 120 mm de longueur minimum, non fournies.

Plafond en briques creuses, d'une épaissurésistante d'environ 20~mm :utilisez dans ce casseullement les 4 chevilles et vis fournies dans laboite (1).

Une fois la fixation effectuée, vérifie que la base soit absolument stable, même si l'armature est soumise à flexion. Dans tous les autres cas, lorsque le plafond n'est pas suffisamment robuste au point de suspension, l'instantiateur devra le renforcer en appliquant des plaques et contre plaques opportunes ancrees aux parties structurellement résistantes.

Fixation à la poutre en bois

Reliez la base de l'armature "TS" à la poutre en utilisant les 4 vis 5,2 x 70 avec écrous et rondelles fournies dans la boîte (1).

Raccordement de la hotte pour une utilisation en version à évacuation ou recyclage

Utilisation en version à évacuation

Lesassage des tuyaux courts et directs. Le tuyau d'évacuation doit être d'un diamètre de 150 mm.

Placez le clapet "V" sur la buse.

Si le diamètre du tuyau utilisé est de 120 mm de diamètre, il est alors nécessaire d'installer la bride de raccord " A". Il doit être en matière auto extinguible. Sa longueur totale ne doit pas excéder :
3 mètres avec un coude,
2 mètres avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

Le raccordement peut se faire sur un conduit extérieur.

Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparils fonctionnant avec une source d'énergie autre que l'électricité.

La hotte étant livrée en version recyclage, il est nécessaire dePTRirer le filtre a charbon actif pour pouvoir l'utiliser en version évacuation (voir chapitre "UTILISATION DE VOTRE HOTTE").

Utilisation en version recyclage

L'air est filtré au moyen d'un filtré à charbon actif puis renvoyé dans la piece à travers les grilles “ G ” situées sur les parois laterales de la cheminée inférieure “ I ”.

Fixez la rallonge filtrante "P" sur la sortie d'air du corps de la hotte.

Placez les 2 rallonges laterales filtrantes "P1" sur le déflecteur "R" et fixez celui-ci sur la rallonge filtrante "P".

Installez l'obturateur "D" sur le déflecteur "R" afin de fermer l'orifice non utilisé.

Vérifiez que la hauteur des pieces “P” et “R” corresponde à la sortie d'air “G” sur la cheminée inférieure “I”.

Les grilles de direction "G" devront être installées uniquement que lorsque l'installation de la cheminée sera réalisée.

Branchement électrique au secteur

Le branchement au réseau extérieur doit être effectué en faisant passer le cable d'alimentation dans l'orifice central de l'armature.

Procédez au raccordement électrique (voir chapitre "BRANCHEMENT ELECTRIQUE").

Fixation de la cheminée téléscopique

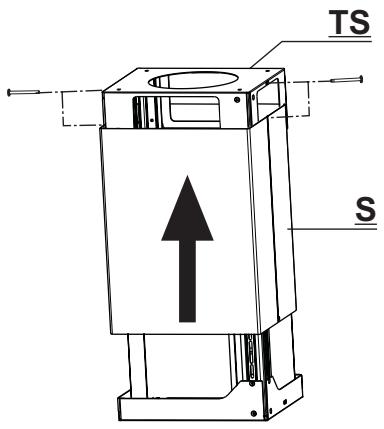

Positionnez la cheminée supérieure “S” à l'armature “TS” fixée au plafond ou à la poutre en bois et fixez-la à l'aide des deux vis de 2,9 x 9,5 incluses dans la boîte (2), en introduisant une vis de chaque côté de la cheminée.

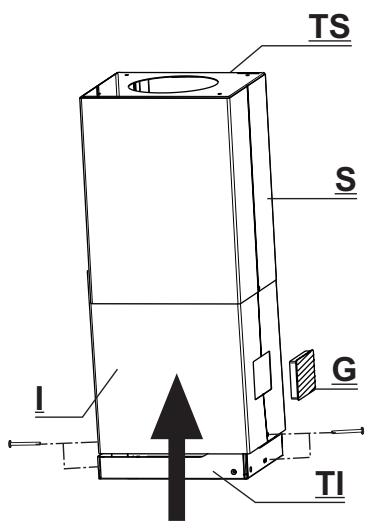

Fixez de la même manière la cheminée inférieure "I" avec deux vis de 2,9 x 9,5 incluses dans la boîte (2) en introduisant la cheminée dans la même rainure que la cheminée supérieure "S".

Appliquez les grilles "G" dans les logements prévus en se rapprochant aux symboles indiqués sur cellesci (▲:orientation vers le haut, ▲:orientation vers la droite).

En version recyclage, vérifiez également que les grilles sont correctement insérées à l'intérieur du déflecteur “R”.

Fixation du corps de la hotter

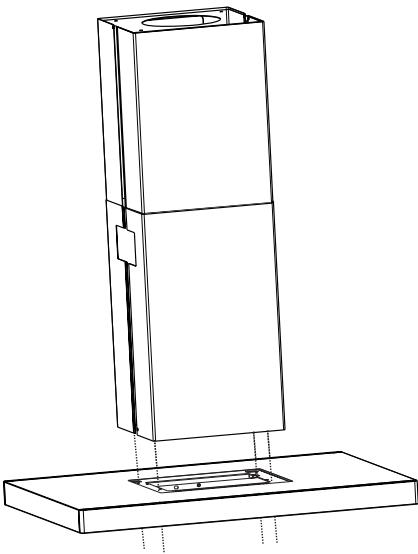

Fixez le corps hotter C à l'armature téléscopique “ TI ” avec 4 vis M6x10 incluses dans l'emballage (2)

Enlevez les filtres àGRAISSÉMETALLIQUES (voir chapitre “ENTRETIEN ET NETTOYAGE”).

Connexionélectrique et contrôle fonctionnel

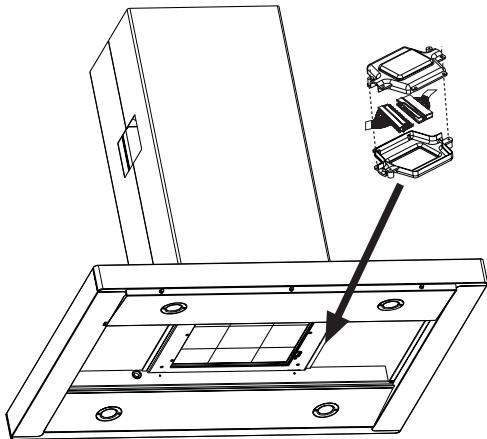

Munissez-vous des deux parties du boitant de connexion incluses dans l'emballage (3)

Effectuez le raccordement entre les deux boîtiers et introduisez-les dans le boîtier de connexion.

Fermez la boîte de connexion électrique avec 4 vis 2 ,9 x 12,7 contenues dans l'emballage (3)

Fixez le boitier de connexion électrique au support corps hotte avec 2 vis 2,9 x 6,5 incluses dans l'emballage (3).

Replacez les filtres àGRAISSÉ métalliques (voir chapitre “ENTRETIEN ET NETTOYAGE”).

Après avoir effectuer le branchement électrique, vérifiez le bon fonctionnement de l'appareil (éclairage, vitesses d'aspiration,...).
