MODE D'EMPLOI HP 96 IX SCHOLTES

Branchement électrique

\section*{Caracteristiques techniques}

Description, 29

Version filtrante

Version aspirante

Fonctionnement, 30

Commandes

HP 96 IX

Maintenance, 31

Nettoyage de la hotte

Nettoyage des filtres à graisse

Remplacement du filtré à charbon

Remplacement des ampoules

Precautions et conseils, 32

Sécurité générale

Evacuation de l'air

Elimination

Montage

Avant d'effectuer les opérations de montage, Il faut désactiver les filtres àGRAISSE, pour une manoeuvrabilité plus simple de l'appareil (pour les instructions, voir le paragraphe "Nettoyage des filtres à graisse" sous le chapitre "Maintenance").

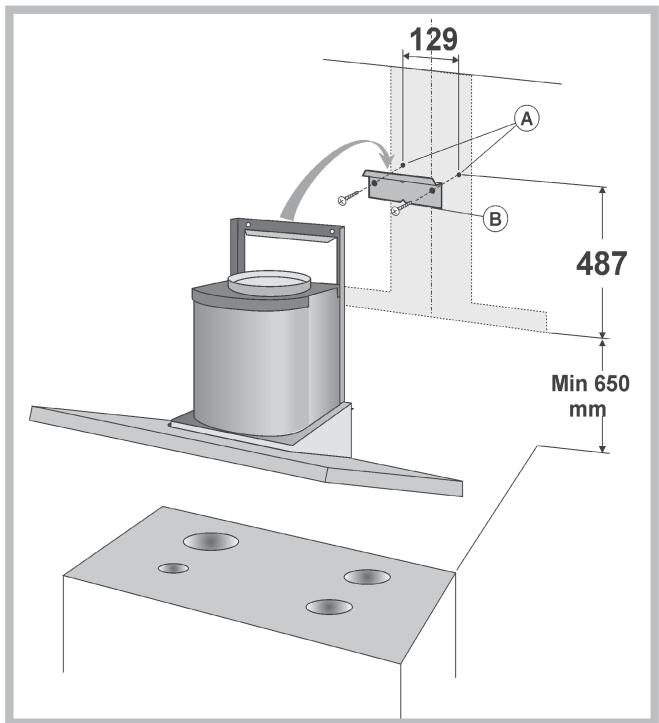

Fixation au mur

1) Tracer une ligne sur le mur, à la verticale du plan de cuisson. Marquer les 2 trous à faire sur le mur (A) en respectant les mesures indiquées sur la figure ci-dessous.
2) Percer les troux (Ø 8 mm) et appliquer 2 chevilles (fournies en équipement).
3) Fixer l'étrier métallique (B) au mur à l'aide des 2 vis, en utilisant les 2 trous percés. Utiliser les 2 petits triangles coupés sur l'étrier pour le positionner exactement le long de l'axe vertical de la hotte.
4) Puis accrocher la hotte à l'étrier métallique. Régler la position horizontale en délaçant la hotte à droite ou à gauche selon les exigences d'alignement des meubles hauts.

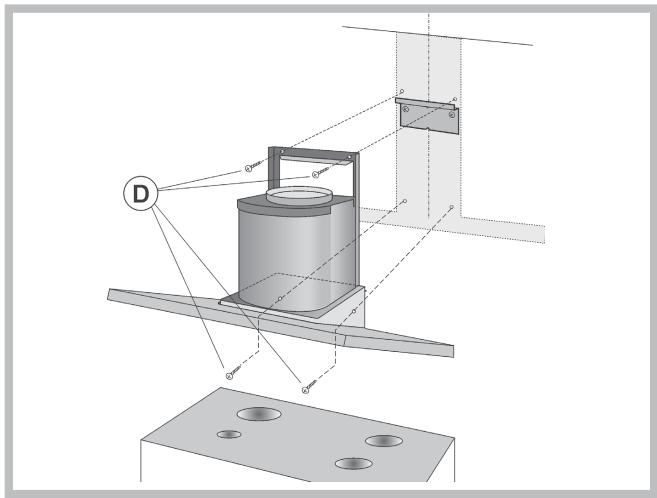

5) Àprous le réglage, fixer la hotte définitivement à l'aide des 4 vis (D): marquer les 4 trous à percer sur le mur, décrocher la hotte et percer les trous marqués (diamètre 8mm); puis utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

6) Monter la plaque de l'installation électrique (Q) en la fixant avec 2 vis.
7) Pour les hottes en version aspirante, monter la flange (R) sur la sortie d'air de l'appareil en exerçant une légère pression.

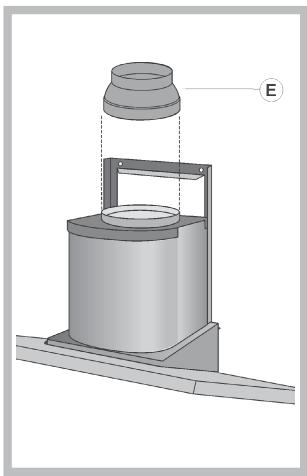

8) Pour les hottes en version filtrante, il faut monter la réduction (E).

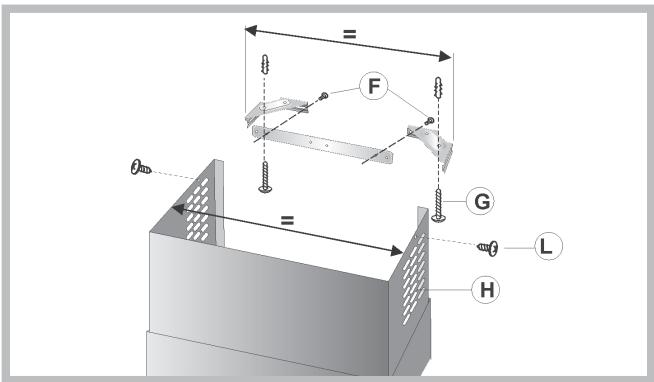

Fixation du tuyau décoratif

1) Assembler l'étrier de support du tuyau décoratif et régler sa largeur à l'aide des 2 vis (F).
Ensuite, à l'aide des chevilles et des vis (G) le fixer au plafond en faisant attention qu'il soit dans l'axe de votre hotte.
2) Pour la version filtrante, les grilles d'évacuation

d'air (H) doit être placées dans la partie haute. Pour la version aspirante, il faut returner le tuyau supérieur pour que les grilles d'évacuation d'air soient dans la partie basse.

3) Version aspirante:

a) Raccorder la bouche de sortie d'air de la hotte à l'orifice d'évacuation de l'air, à l'aide d'un tuyau couple de 15 cm de diamètre. Bloquer le tuyau couple à l'aide de colliers de serrage (tuyau et colliers ne sont pas fournis en équipement).
b) Effectuer le branchement électrique de la hotte à l'aide du cable d'alimentation (réference paragraphe "Branchement électrique").
c) Insérer le tuyau décorat en le posant sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (L).

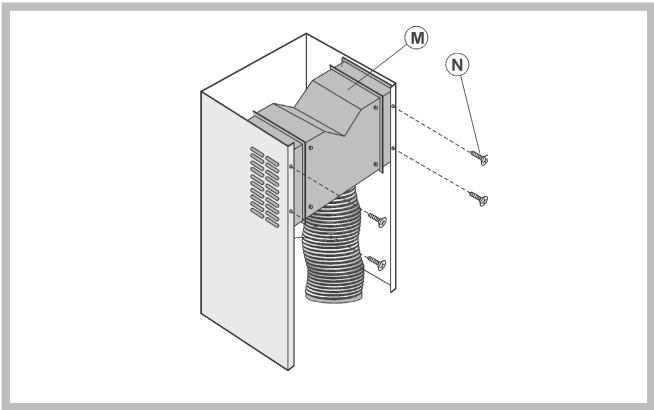

a) Fixer le déflecteur (M) au tuyau supérieur à l'aide des 4 vis à tête plate (N); raccorder un tuyau souple de 12,5 cm de diamètre au déflecteur, en le bloquant avec un collier de serrage (tuyau et collier ne sont pas fournis en équipement).

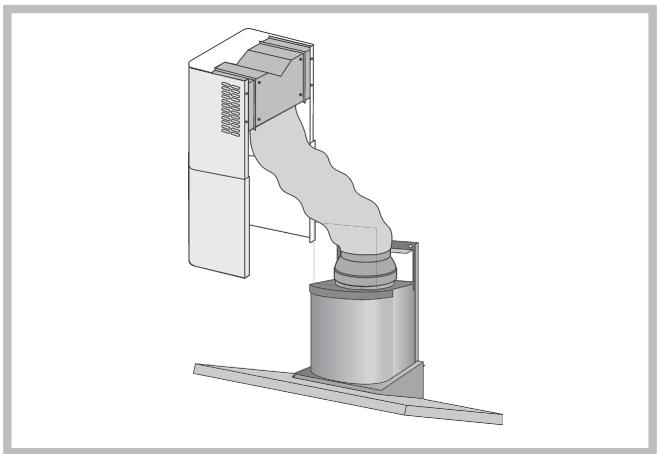

b) Raccordez le tuyau couple à la réduction se trouvant sur la bouche de sortie d'air.

c) Effectuer le branchement électrique de la hotte à l'aide du cable d'alimentation (voir le paragraphe "Branchement électrique").
d) Prendre le tuyau décoratif et le poser sur la hotte; soulever le tuyau supérieur jusqu'au plafondet le fixer à l'aide des 2 vis (L).

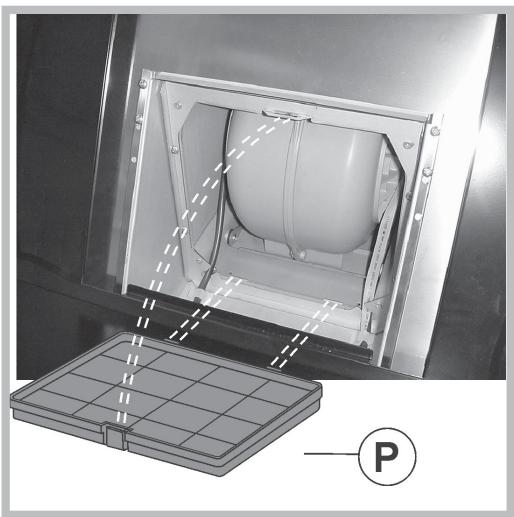

e) Contrôler que le filtré à charbon (P) est bien installé; s'il n'est pasinstallé, il faut le monter en enfilant les 2 languettes du filtré dans le logement prévu à cet effet et en le tournant vers le haut.

Branchement électrique

! Installer l'alimentation électrique dans l'encombrement du tuyau décoratif.
! Lors du raccordement électrique assurez-vous que les valeurs de tension correspond-dent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.
! Si vous appeareil, n'a pas de cable flexible qui ne peut pas etre séparé ni de prise, ou bien d'autre dispositif qui garantisse le dé-branchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors etre prévus dans l'installation fixe.
! Si votre apparéil est muni d'un cable d'alimentation, positionner l' apparéil de manière à ce que la fiche soit accessible.

\section*{Caracteristiques techniques}

Modèle	HP 96 IX
Dimensions	largeur 89.8 cmhauteur 84.7 / 117 cmprofondeur 43.3 cmØdu tuyau d'évacuation 15cm
Poids brut	22.2 Kg
Courant absorbé	Total 290 WMoteur 1x250 WAmpoules 2x20 W
Portée	700 m3/h
Filtres à graisseSurfaced'aspiration	280 cm2

La hotte peut être installée en version filtrante ou en version aspirante.

Vous devez decide, des le début, le type d'installation.

Pour une plus grande efficacité, nous conseillons d'installer la hotte en version aspirante (si possible).

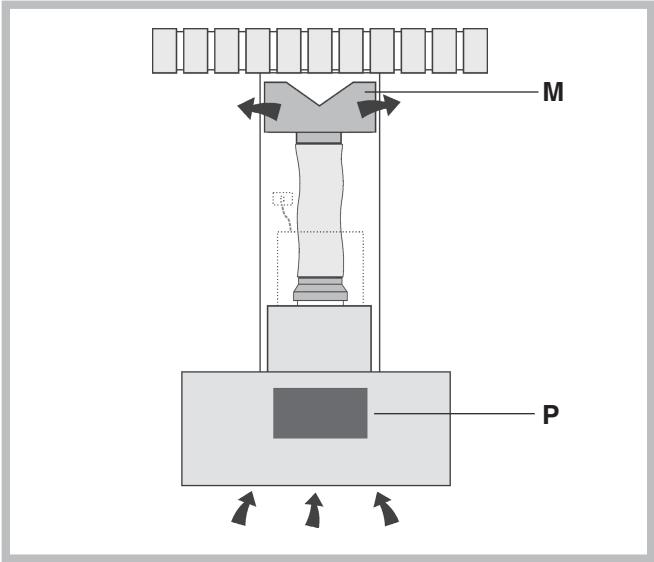

Version filtrante

La hotte aspire l'air de la cuisine imprégné de fumée et d'odeurs, et le dépure à l'aide des filtres àGRAISSE et du filtré à charbon pour ensuite le remettre en circulation propre dans la pièce.

Pour cette version, il faut un déflecteur d'air (M) et un filtré à charbon (P).

Pour une efficacité constante, il faut remplacer périodiquement le filtré à charbon.

Si la hotte n'est pas équipée du filtré à charbon, le demander au revendeur.

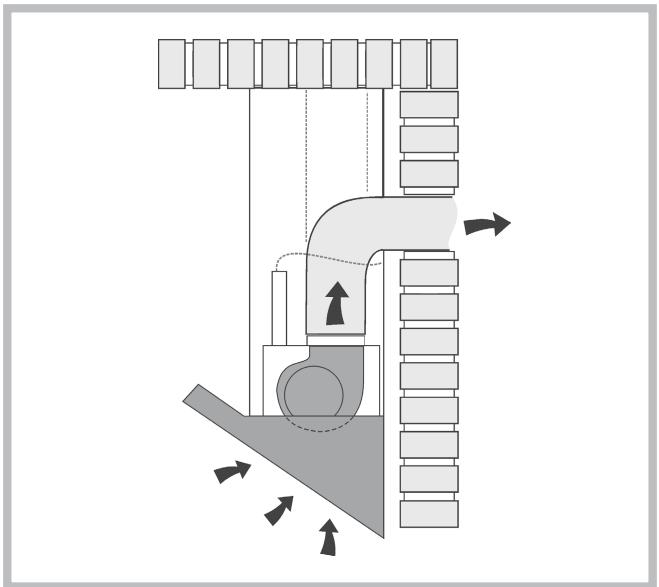

Version aspirante

La hotte aspire l'air de la cuisine imprégné de fumée et d'odeurs en le faisant passer dans les filtres àGRAISS,puisl'expulseà l'extérieur par un conduit d'évacuation.

Dans cette version il est inutile d'utiliser le filtré à charbon.

Commands

Touche A

étéint l'éclairage.

Touche B

Allume l'éclairage.

Touche C

Diminue la vitesse du moteur pour arriver à la vitesse minimum. Si pressé pendant environ 2^ , arrêté le moteur en mémorisant la vitesse.

Touche D

Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse jusqu'à ce qu'elleatteigne la vitesse maximale.

Ecran L

• signale la vitesse en cours d'exécution.
• signale l'alarme des filtres (avec moteur arrêté) en affichant le segment central.
• signale l'activation de la Minuterie à l'aide du chiffre qui clignote.

Touche E

Active la MINUTERIE (lorsque le moteur fonctionne) et la hotte s'arrête automatiquement après 5' . En outre remet à zéro le comptage des heures lorsque l'alarme des filtres est activée (avec le moteur arrêté).

Alarme filtrres

El est signalée avec le Moteur Arrete :

Après 30h de fonctionnement, le segment central s'écaille sur l'écran; il signale que les filtres àGRAISSSE doivent être nettoyés.

Après 120h de fonctionnement, le segment central clignote sur l'écran; il indique que les filtres àGRAISSSE doivent être nettoyés et les filtres àcharbon remplacés.

Après avoir nettoyé les filtres àGRAISS (et/ou remplace les filtres à charbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.

! Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débrancher l'appareil.
! Pour éviter des risques d'incendie possibles suivre les instructions données concernant le nettoyage des filtres à graisses et sur la façon d'enlever des dépôts eventuels de graisse sur l'appareil.

Une maintenance minutieuse, garantit un bon fonctionnement et un bon rendement dans le temps.

Nettoyage de la hotte

L'élimination, déventuels dépôts de graisse sur l'appareil, doit être effectuee en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs.

Pour le nettoyage extérieur des-appareils points,utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des-appareils en acier, en cuivre et en laiton il est conseilé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil,utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

Nettoyage des filtres àGRAISSSE

Unsoon particulier doit être accordé aux filtres àGRAisse qui doivent être nettoyés périodiquement, quand intervient l'alarme des filtres àGRAisse. Pour les instructions, concernant l'alarme des filtres, voir le paragraphe des Commandes.

Laver les filtres avec un détersif neutre à la main ou dans le lave-vaisselle. En cas de lavage dans le lave-vaisselle, un évientuel blanchissement ne compromet d'aucune façon la fonctionnalité des filtres.

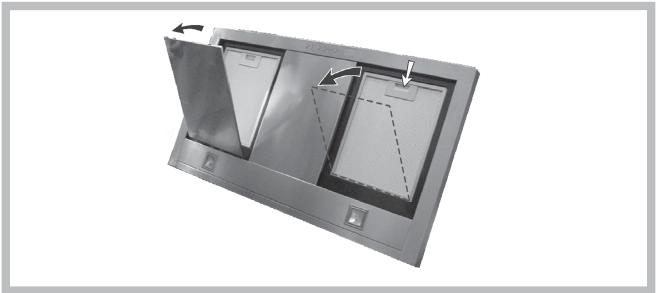

Démontage des filtres àGRAisse:retirer les panneux métalliques; pour déposer les filtres àGRAisse, en face de la poignée, il faut pousser le blocage vers l'intérieur et tirer le filtré vers le bas.

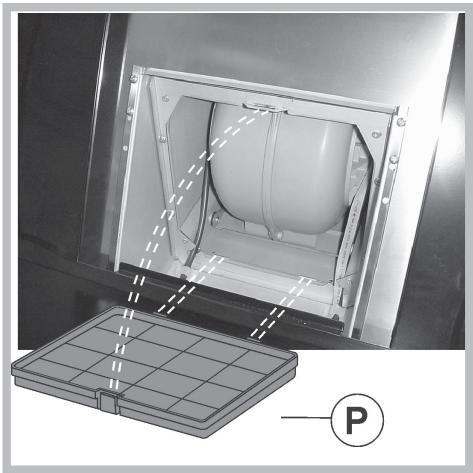

Remplacement du filtré à charbon

Si l'on utilise l'appareil en version filtrante, il faut remplacer les filtres à charbon périodiquement, lorsque l'alarme des filtres s'active. Pour les consignes concernant l'alarme filtres, voir le paragraphe Commandes.

Démontage du filtré à charbon:steroler les panneaux métalliques;extraire les filtres àGRAisse en poussant la fixation vers le bas et en les faisant pivoter vers l'extérieur.Demonster ensuite le filtré à charbon:pousser la fixation vers l'intérieur et faire pivoter le filtré de façon àsteroler les 2 languettes de leurs logements.

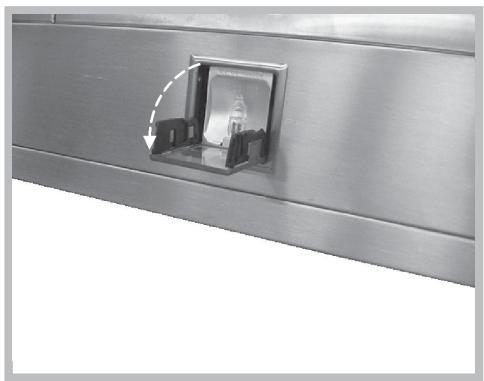

Remplacement des ampôules

Ouvrir le petit volet des ampôules halogènes en appuyant sur un côté (à la hauteur de l'inscription "PUSH") et relâcher. Remplacer par des ampôules du même type.

ATTENTION: ne pas toucher les ampoules neuves à mains{nues.

Sécurité générale

! La distance minimum entre la surface de support des cassetoles sur le plan de cuisson et la partie inférieure de la hotte doit etre de 65 cm.

Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte.

! ATTENTION: cet apparéil doit être relié à la terre. Lors du branchement électrique, il faut s'assurer que la prise de courant est équipée d'un branchement à la terre.
! Evitez d'utiliser des matériaux qui causent des flammes à proximé de l'appareil.
! Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras.

A cause de son inflammabilité l'huile usagée est particulièrement dangereuse.

! N'utilise pas de grils électriques découverts.
! En cas d'importantes concentrations de vapeurs, de la condensation peut se produit dans la partie inférieure de la hotte ; ce n'est pas un dernier et cela ne compromet pas le fonctionnement normal de cette dernière.

Evacuation de l'air

Si vous appeareil doit être installé en version Aspirante, il faut percer le trou et installer le conduit d'évacuation de l'air.

Pour obtenir des conditions optimes, vous devez, pour ce qui concerne la version aspirante, employer un tuyau d'évacuation qui ait:

une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^ ), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), la partie interne le plus lisse possible.

De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

! L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour evacuer les fumées produites par des apparèils alimen-tés par des sources d'énergies autres que l'énergie électrique (installations de chauf-fage central, radiateurs, chauffe-eau, etc.).
! Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas être décharge dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.
! Prévoyez une aération de la piece ajustate

quand une hotte et des apparèils alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.

Elimination

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les-appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barringe" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.
