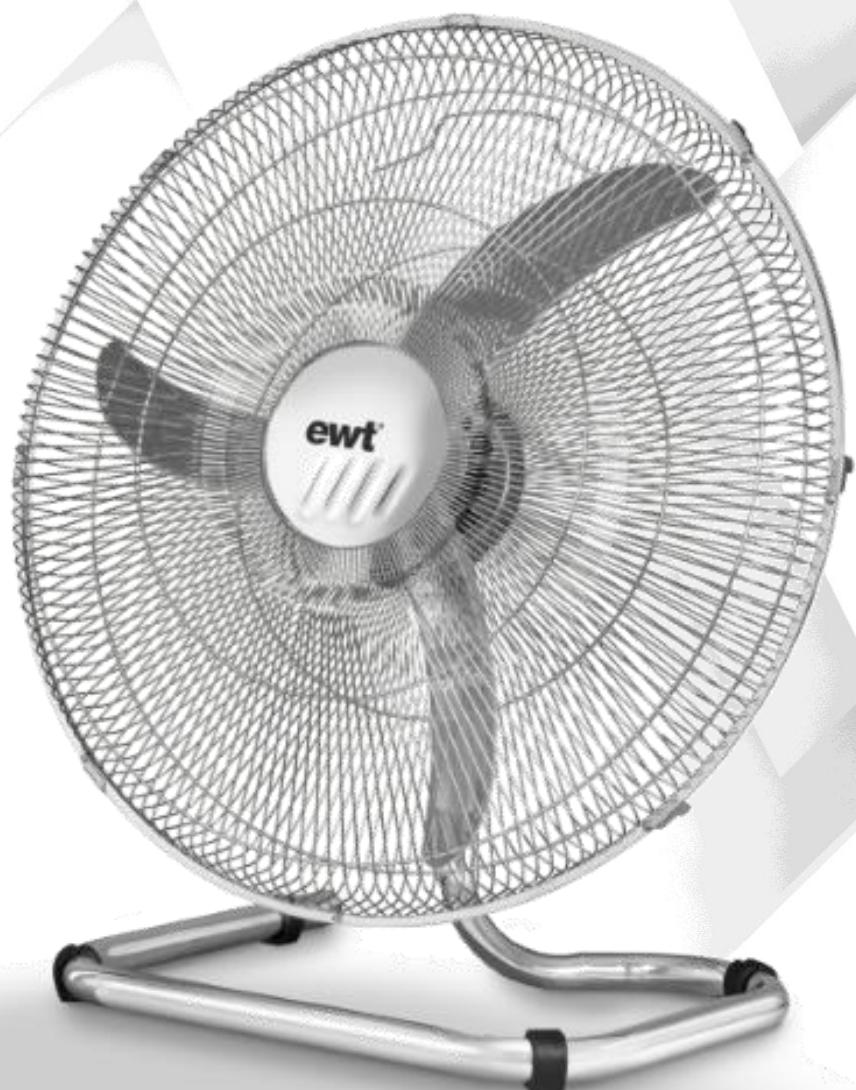

OSCiLLOR40conic - Ventilateur EWT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied oscillant
Marque	EWT
Modèle	OSCiLLOR40conic
Dimensions (L x P x H)	55 x 32 x 60 cm
Poids	4,30 kg
Alimentation	220-240 V ~ 50 Hz
Puissance maximale	90 W
Consommation électrique (mesurée)	70 W
Nombre de vitesses	3 (lente, moyenne, rapide)
Oscillation	Horizontale automatique avec interrupteur
Inclinaison	Verticale manuelle
Diamètre de la grille	50 cm
Matière des pales	Plastique (silencieux)
Débit d'air maximal	82,3 m³/min
Niveau de puissance acoustique	64,6 dB(A)
Sécurité	Grilles de protection, mise à la terre, arrêt automatique hors tension
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide ; ne pas immerger le moteur
Garantie	2 ans à compter de la date d'achat
Pièces détachées	Disponibles pendant 3 ans minimum après l'arrêt de fabrication
Service après-vente	SFG – Société Française de Garantie, [e-mail], 04.88.78.59.59

FOIRE AUX QUESTIONS - OSCiLLOR40conic EWT

Comment assembler le ventilateur OSCiLLOR40conic ?

Fixez le moteur au support métallique à l'aide de la vis. Dévissez le capuchon de l'hélice et l'écrou de sécurité. Placez la grille arrière sur l'arbre du moteur, fixez-la avec l'écrou. Ensuite, fixez les pales et serrez le capuchon. Assemblez la grille avant en utilisant les loquets et la vis de fixation en bas. Assurez-vous que tout est bien fixé avant de brancher.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton de contrôle de vitesse à l'arrière. Tournez-le dans le sens horaire pour allumer et choisir la vitesse : position 1 (lente), 2 (moyenne), 3 (rapide). Pour éteindre, tournez dans le sens antihoraire jusqu'à la position d'arrêt.

Comment activer l'oscillation ?

Poussez le bouton de commande d'oscillation vers le bas pour activer l'oscillation horizontale automatique. Relevez le bouton pour l'arrêter.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour nettoyer les surfaces extérieures. N'utilisez pas d'éponge abrasive et n'immergez pas le moteur dans l'eau. Évitez que le moteur ou les composants électriques n'entrent en contact avec l'eau.

Quelle est la garantie du ventilateur EWT ?

Le ventilateur est garanti 2 ans à compter de la date d'achat, dans des conditions d'utilisation normales. La garantie ne couvre pas les dommages dus à une utilisation abusive, négligence, modifications ou réparations non conformes. Conservez votre ticket de caisse comme preuve d'achat.

Ce ventilateur peut-il être utilisé à l'extérieur ?

Non, ce ventilateur est conçu exclusivement pour un usage intérieur. Ne l'utilisez pas en extérieur, ne l'exposez pas à la pluie ou à l'humidité. Ne le placez jamais sur le rebord d'une fenêtre.

Est-ce que le ventilateur est bruyant ?

Le niveau de puissance acoustique est de 64,6 dB(A), ce qui correspond à un niveau sonore modéré comparable à une conversation normale. Les pales en plastique contribuent à un fonctionnement plus silencieux que des pales métalliques.

Comment ajuster l'inclinaison du flux d'air ?

Pour incliner le flux d'air vers le haut ou vers le bas, relevez ou abaissez manuellement l'unité du moteur ou la grille arrière. Attention à ne pas insérer les doigts à travers la grille.

Que faire en cas de problème ou panne ?

Contactez le service après-vente SFG par e-mail ([e-mail]) ou par téléphone au 04.88.78.59.59. N'essayez pas de réparer l'appareil vous-même ; confiez les réparations à un technicien agréé.

Que signifie le symbole de poubelle barrée sur l'appareil ?

Ce symbole indique que le produit ne doit pas être jeté avec les déchets ménagers en fin de vie. Il doit être déposé dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément à la directive européenne 2002/96/EC.

MODE D'EMPLOI OSCiLLOR40conic EWT

Veuillez lire et conserver ces instructions d'utilisation.

Section

Table des matières 2 Consignes de sécurité 3 8 Vue éclatée des pièces 9 Avant la première utilisation 9 Assemblage 10 Instructions d'utilisation 10 Nettoyage et entretien 11 Service après-vente 11 Garantie 12 Avertissement

Merci d'avoir acheté le brasseur d'air oscillant OSCILLOR EWT®. Vous pouvez être sûr que avec EWT®, vous avez acquis un produit de haute qualité conçu pour un fonctionnement optimal.

POUR VOTRE SÉCURITÉ : LIRE ATTENTIVEMENT ET COMPRENDRE TOUTES LES INSTRUCTIONS

Consignes de sécurité

Merci de lire attentivement les instructions avant d'utiliser cet appareil, une utilisation incorrecte risquant de l'endommager. Soyez particulièrement attentif aux consignes de sécurité. Si vous confiez cet appareil à un autre utilisateur, remettez-lui ce manuel.

• Ce ventilateur répond aux prescriptions en matière de sécurité concernant les appareils électriques. Une utilisation non conforme peut cependant provoquer des dommages aux personnes et aux biens. Lisez attentivement la totalité du présent mode d'emploi avant la mise en service de l'appareil. Conservez le mode d'emploi, le bon de garantie et le ticket d'achat ainsi que, dans la mesure du possible, l'emballage et le matériel de protection dans l'emballage.
• Cet appareil est conçu exclusivement pour une utilisation privée et pour l'usage prévu. L'appareil n'est pas ajusté pour un usage professionnel.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans ou par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances uniquement s'ils sont surveillés et ont reçu des instructions claires sur l'utilisation correcte de l'appareil et les risques encourus. Les enfants ne doivent pas jouer avec

L'appareil. Ne pas laisser les enfants nettoyer ou manipuler l'appareil sans surveillance.

• N'utilisez pas l'appareil en plein air (dans la mesure où il n'est pas spécialement conçu pour une utilisation en plein air). Ne soumettez pas l'appareil à l'action de la chaleur, au rayonnement solaire direct ou à l'humidité. Ne plongez pas l'appareil dans un liquide quelconque et faites attention aux risques de dommages que présentent les arêtes vives. N'utilisez pas l'appareil avec les mains mouillées ou humides. Débranchez immédiatement la fiche secteur si l'appareil se retrouve mouillé ou humide. Ne posez pas l'appareil dans l'eau. Ne rien vaporiser en direction du ventilateur (insecticide). Utiliser exclusivement les accessoires qui sont fournis avec l'objet.
• Vérifier si l'appareil est intégralement assemblé avant de le brancher au secteur.
• N'utilisez pas de rallonge électrique avec cet appareil et ne le branchez pas sur une prise multiple.
• Arrêtez d'abord l'appareil avant de retirer la fiche secteur.
• Informer les enfants des dangers et des consignes de sécurité relatives à l'utilisation des équipements électriques.
• Ne jamais laisser les enfants utiliser un appareil électrique sans la surveillance d'un adulte. Ne pas laisser l'appareil sans

surveillance lorsqu'il est utilisé.

• Afin de protégere les enfants des risques présentés par les appareils électriques domestiques, veillez à ce que le câble ne présente pas le risque de les faire trébucher et à ce que les enfants n'aient pas accès à l'appareil.
• Vérifier si la tension indiquée sur la plaque signalétique correspond au réseau électrique local.
• Poser le ventilateur sur une surface plane, stable et sécurisée avant de l'utiliser. N'utilisez pas l'appareil à l'extérieur. DANGER! NE JAMAIS placer le ventilateur sur le rebord d'une fenêtre. La pluie peut entraîner un choc électrique! L'appareil ne peut être utilisé sans socle ni couche sur le côté.
• Ne pas placer l'appareil à proximité d'un réchaud à gaz ou électrique, d'un four chaud ou de matériaux inflammables.
• Toujours débrancher l'appareil de la prise secteur lorsqu'il n'est pas utilisé ou lorsque vous pouvez le déplacer.
• Débrancher le cordon de la prise murale en saisissant la prise et non le cordon. Ne pas retirer la prise en tirant sur le cordon.
• Si le câble d'alimentation est endommagé, il doit être remplac
• Ne tirez jamais sur le cordon d'alimentation pour déplacer l'appareil. Veillez toujours à ce que le cordon d'alimentation ne soit pas accroché en cas de changement d'emplacement. N'enroulez jamais le cordon d'alimentation autour de l'appareil.
• Ne pas laisser le cordon électrique suspendu au-dessus du bord de la table ou entrer en contact avec une surface chaude.
• Ne jamais utiliser l'appareil si les grilles de protection ne sont pas installées conformément à la notice.
• Ne jamais tourner le ventilateur en direction d'une personne malade ou endormie.
• Ne pas couvrir l'entrée et la sortie d'air afin d’éviter toute détérioration du moteur.
• Ne pas insérer d'objets et éviter que des objets ne s'insèrent dans l'ouverture de ventilation afin d'éviter toute détérioration du produit et tout risque d'électrique ou d'incendie.
• Les ouvertures du ventilateur doivent être tenues à distance des cheveux, rideaux, nappes, vêtements, qui risquent d'être aspirés et de causer des dommages ou des blessures.
• Pour réduire les risques de feu ou de choc électrique, n'utilisez jamais ce ventilateur avec un système indépendant de régulation de la vitesse.
• Avant de nettoyer l'appareil, toujours débrancher la fiche du réseau.

Veillez à nettoyer régulièrement l'appareil et à le maintenir en bon état (confier les réparations uniquement à un technicien/agréé). Attention à ne pas démonter la grille de protection en vue d'un nettoyage. - Ne pas tenter de démonter l'appareil, qui ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Contacter un technicien/agréé pour toute réparation. - Les réparations sur du matériel électrique doivent être effectuées uniquement par un personnel spécialisé. Une réparation non conforme peut entraîner des risques importants pour l'utilisateur.

Avertissement: cet appareil doit être relié à la terre

Branchez l'appareil uniquement sur le courant alternatif de 230 volts (respecter les indications figurant sur la plaque signalétique). Lire attentivement les consignes de sécurité et les instructions d'installation avant de mettre l'appareil en marche.

Caractéristiques

Modèle	OSCILLOR
Puisance	90 W
Nombre de vitesses	3
Oscillation	Oui : horizontal et automatique
Inclinaison régable	Oui : vertical et manuelle
Interrupteur d'oscillation	Oui
Nombre de pales	3
Matière des pales	Plastique (plus silencieux que les pales en métal)
Diamètre grille	50 cm
Poignée	Oui
Tension	220-240 V
Fréquence	50 HZ
Dimensions produit (LxPxH)	55 x 32 x 60 cm
Poids produit	4,30 kg

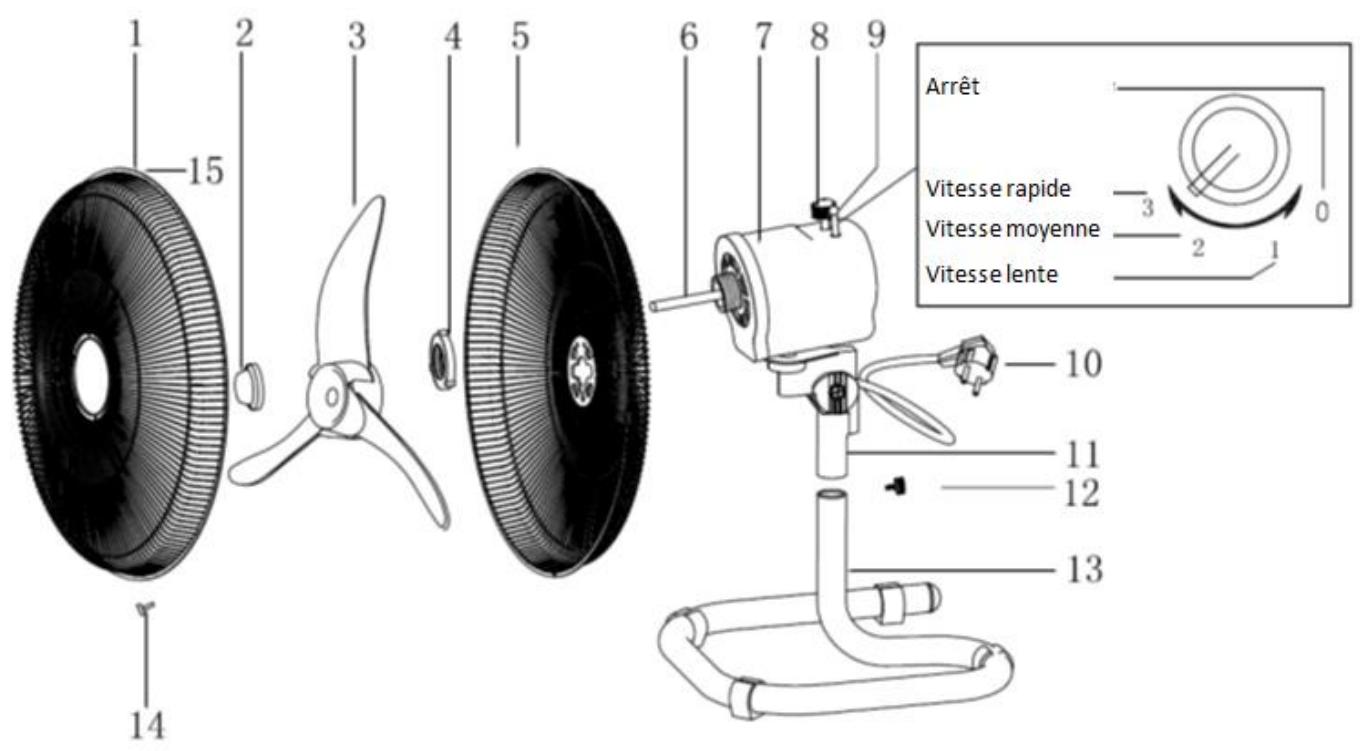

VUE Éclatée des pièces

1. Grille frontale
2. Capuchon de l'hélice
3. Pales
4. Écrou de sécurité de la grille arrête
5. Grille arrête
6. Arbre du moteur
7. Moteur
8. Bouton d'oscillation
9. Bouton de contrôle des vitesses
10. Câble électrique
11. Support métallique # 1
12. Grande vis de fixation #1
13. Support métallique # 2
14. Petit vis de fixation #2
15. Crochet.

Avant la première utilisation

1. Veuillez lire attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour une consultation ultérieure.
2. Vérifiez si la tension de votre réseau électrique local correspond à celle qui figure sur l'appareil.
3. Avant la première utilisation, retirez les films ou autocollants protecteurs de l'appareil.
4. Assurez-vous que l'interrupteur se trouve sur la position "OFF".

Assemblage

1. Placez le support en position verticale. Fixez le moteur au support (11) à l'aide de la vis du support (12).
2. Dévissez le capuchon de l'hélice (2) en tournant dans le sens des aiguilles d'une montre. Dévissez l'écrou de sécurité (4) de l'arbre du moteur (6) en le tournant dans le sens contraire des aiguilles d'une montre.
3. Fixez la grille arrêté (5) sur l'arbre du moteur (6) en alignant bien les 3 trous sur les 3 embouts situés à l'avant du moteur. Fixez la grille arrêté à l'aide de l'écrou de sécurité (4) en le tournant dans le sens des aiguilles d'une montre.
4. Fixez l'hélice du ventilateur (3) sur l'arbre du moteur (6). Serrez le capuchon de l'hélice (2) dans le sens contraire des aiguilles d'une montre. (Important : assurez-vous que le capuchon de l'hélice (2) est suffisamment serré sur la surface de l'arbre du moteur (6)).
5. Dévissez la vis (14) située en bas de la grille.
6. Assemblez la grille frontale (1) et la grille arrière (5) en plaçant le crochet (15) en haut. Serrez à l'aide des loquets situés tout autour de la grille et placez la vis de fixation située sur le bas de la grille (14) pour votre sécurité. Assurez-vous d'avoir tout bien fixé.

Instructions d'utilisation

1. Connectez l'appareil au secteur.
2. Activez le ventilateur en tournant le bouton de contrôle de vitesse (9) situé à l'arrière dans le sens des aiguilles d'une montre. Le bouton permet également de régler la vitesse en sélectionnant la position RAPIDE "3", MOYENNE "2" ou LENTE "1".
3. Pour régler la direction du flux d'air vers le haut ou vers le bas, relevez ou baissez l'unité du moteur ou la grille arrêté. Veillez à ne pas insérer les doigts à travers la grille.
4. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour éteindre le ventilateur.

Vitesse

Tournez le bouton de contrôle de vitesse (9) pour régler la vitesse de ventilation sur la position RAPIDE "3", MOYENNE "2" ou LENTE "1". Tournez le bouton dans le sens contraire des aiguilles d'une montre pour arrêter la ventilation.

Oscillation

Pour activer l'oscillation, poussez le bouton de commande de l'oscillation vers le bas (8). Relevez le bouton de commande de l'oscillation (9) pour arrêter l'oscillation.

Nettoyage et entretien

• Toujours débrancher l'appareil du secteur et le laisser refroidir complètement avant de le nettoyer.
• Ne pas utiliser d'éponge abrasive, de tampon à récurer ou de brosse dure pour nettoyer l'appareil.
• Nettoyer avec précaution la partie située après du moteur.
• Utiliser uniquement un chiffon humide pour nettoyer les surfaces extérieures de l'appareil. Ne pas immerger le corps principal dans l'eau.
• Éviter que le moteur ou les autres composants électriques ne soient en contact avec de l'eau.
• Toujours entreposer l'appareil dans un environnement à faible taux d'humidité.

CET APPAREIL EST CONÇU UNIQUEMENT POUR UN USAGE DOMESTIQUE

Service après-vente

En cas de problèmes ou de questions, veuillez contacter notre service après-vente :

SFG - Société Française de Garantie

Email: [e-mail]

Tél.: [phone].

Fax.: [phone]

Garantie

Ce ventilateur brassard'air EWT est assorti d'une garantie de deux (2) ans à compter de la date d'achat sous les conditions d'utilisation normales. La garantie ne s'applique pas aux dommages dus directement ou indirectement à une utilisation abusive, à la négligence, à une utilisation non conforme, aux accidents, réparations non conformes ou modifications ainsi qu'à un début d'entretien. Veuillez conserver votre ticket de caisse ou votre facture comme preuve de votre achat.

Nous garantissons la disponibilité des pièces détachées nécessaires à la maintenance de cet appareil pendant une durée de 3 ans minimum après l'arrêt de la fabrication du produit.

Ce symbole indique qu'une fois en fin de vie, ce produit ne doit pas être éliminé avec les déchets municipaux, mais avec les déchets dangereux. Il doit être déposé dans un point de collecte ou de mise au rebut réservé à cet usage, conformément à la directive européenne 2002/96/EC (DEEE). En veillant à la mise au rebut correcte de ce produit, vous contribuez à prévenir tout effet nuisible sur la santé et sur l'environnement du aux substances dangereuses qu'il contient.

Informations relatives à l'écoconception des ventilateurs

Informations requises pour les ventilateurs, conformément au règlement (UE) N° 206/2012 portant application de la directive 2009/125/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux climatisationurs et ventilateurs.

Modèle	OSCILLOR (ZF-20)
Description	Symbole	Valeur	Unité
Débit d'air maximal	F	82,3	m3/min
Puisance absorbée	P	70	W
Valeur de service	SV	1,17	(m3/min)/W
Consommation d'électricité en mode veille	PSB	NA	W
Niveau de puissance acoustique	LWA	64,6 dB	dB(A)
Vitesse maximale de l'air	c	4,1	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)

Adresse VALIDE jusqu'au 31 mars 2016

GLEN DIMPLEX FRANCE

ZI Petit Montagne Sud

12 rue des Cévennes

91017 EVRY LISSES CEDEX – FRANCE

Tel: [phone]

Fax : [phone]

Adresse VALIDA PARTIR du avril 2016

Veuillez-vous référer à l'adresse communiquée sur le site internet de la marque :

www.ewt-france.com
