OKINA BAP839C13 - Barbecue LEMARQUIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Caractéristiques techniques principales	4 brûleurs en inox, surface de cuisson en acier émaillé, grille de réchauffage, allumage piezo
Alimentation électrique	Non applicable (fonctionne au gaz)
Dimensions approximatives	Largeur : 145 cm, Profondeur : 60 cm, Hauteur : 115 cm
Poids	Environ 50 kg
Compatibilités	Compatible avec les bouteilles de gaz propane et butane
Type de batterie	Non applicable
Tension	Non applicable
Puissance	14 kW
Fonctions principales	Grillage, cuisson, rôtissage
Entretien et nettoyage	Nettoyage des grilles après chaque utilisation, vidange du bac à graisse régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande, facilité de réparation
Sécurité	Vérification des fuites de gaz, utilisation en extérieur uniquement, éloigner des matériaux inflammables
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus, conseils de montage disponibles en ligne

FOIRE AUX QUESTIONS - OKINA BAP839C13 LEMARQUIER

Comment assembler le Marquier Okina BAP839C13 ?

Pour assembler le Marquier Okina BAP839C13, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de disposer de tous les outils nécessaires et de respecter l'ordre des étapes.

Quels types de bois peuvent être utilisés avec le Marquier Okina BAP839C13 ?

Le Marquier Okina BAP839C13 est conçu pour travailler avec divers types de bois, y compris le pin, le chêne et le contreplaqué. Veillez à respecter les recommandations du fabricant pour éviter d'endommager l'appareil.

Quelle est la puissance du moteur du Marquier Okina BAP839C13 ?

Le Marquier Okina BAP839C13 est équipé d'un moteur d'une puissance de 1200 W, ce qui le rend adapté à une utilisation sur différents types de bois.

Comment entretenir le Marquier Okina BAP839C13 ?

Pour entretenir le Marquier Okina BAP839C13, nettoyez régulièrement les pièces après chaque utilisation, lubrifiez les parties mobiles et vérifiez l'état de la lame. Consultez le manuel d'utilisation pour des instructions spécifiques.

Quelle est la longueur maximale de coupe du Marquier Okina BAP839C13 ?

La longueur maximale de coupe du Marquier Okina BAP839C13 est de 300 mm, ce qui permet de réaliser des coupes précises sur des pièces de bois de taille standard.

Le Marquier Okina BAP839C13 est-il facile à transporter ?

Oui, le Marquier Okina BAP839C13 est conçu pour être léger et dispose de poignées ergonomiques, facilitant ainsi son transport et son rangement.

Où puis-je trouver des pièces de rechange pour le Marquier Okina BAP839C13 ?

Les pièces de rechange pour le Marquier Okina BAP839C13 peuvent être commandées auprès de revendeurs agréés ou directement sur le site web du fabricant.

Le Marquier Okina BAP839C13 est-il équipé de dispositifs de sécurité ?

Oui, le Marquier Okina BAP839C13 est équipé de plusieurs dispositifs de sécurité, y compris un interrupteur de sécurité et un couvercle de protection pour éviter les accidents.

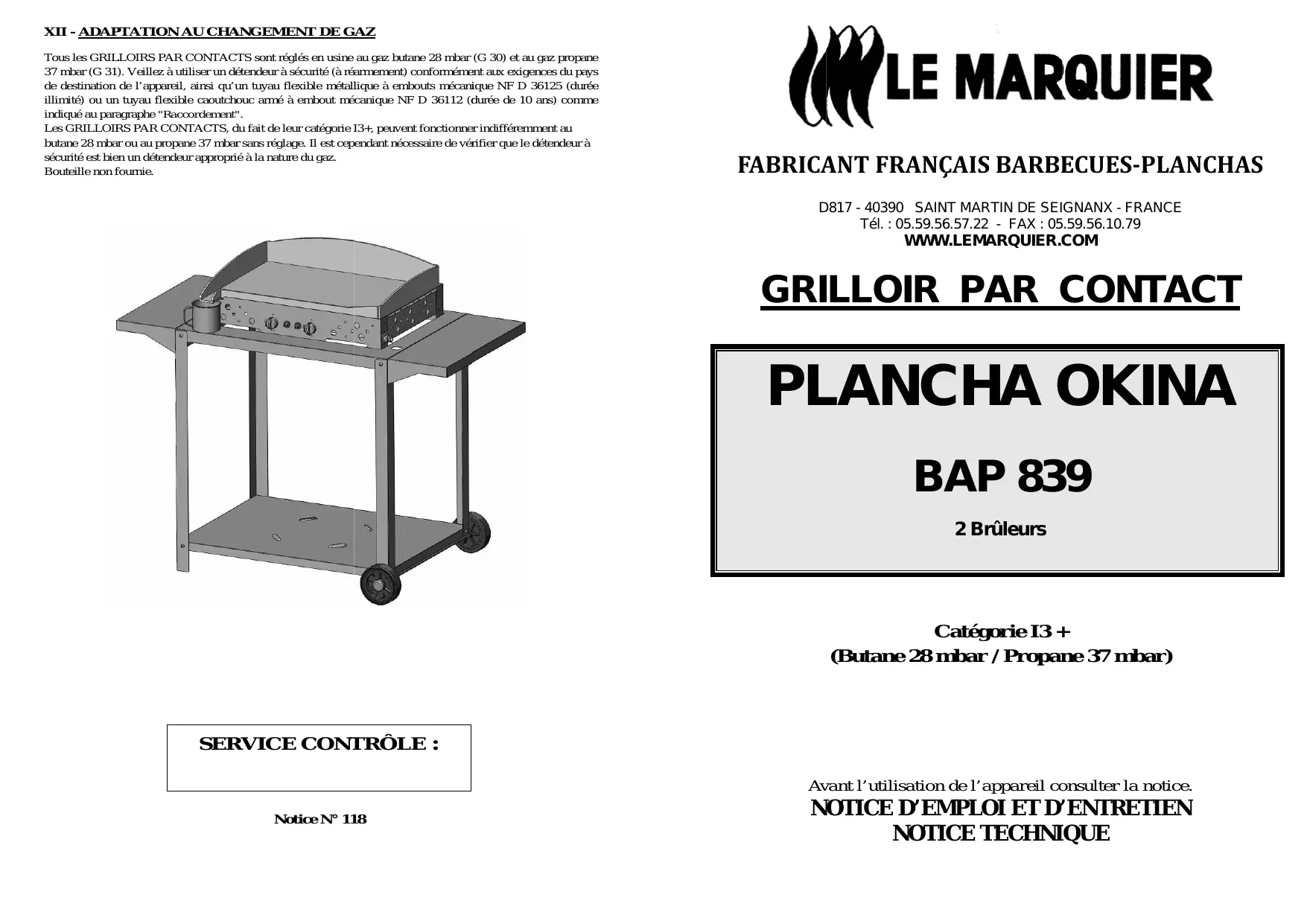

MODE D'EMPLOI OKINA BAP839C13 LEMARQUIER

Tous les GRILLOIRS PAR CONTACTS sont régles en usine au gaz butane 28 mbar (G 30) et au gaz propane 37 mbar (G 31). Veiliez à utiliser un détenueur à sécurité (à réarmement) conformément aux exigences du pays de destination de l'appareil, ainsi qu'un tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) comme indiqué au paragraphe "Raccordement".

Les GRILLOIRS PAR CONTACTS, du fait de leur catégorie I3 + , peuvent fonctionner indifféremment au butane 28 mbar ou au propane 37 mbar sans réglage. Il est cependant nécessaire de vérifier que le détendeur a sécurité est bien un détendeur approprié à la nature du gaz.

Bouteille non fournie.

SERVICE CONTROL:

Notice N° 118

FABRICANT FRANÇAIS BARBECUES-PLANHAS

D817 - 40390 SAINT MARTIN DE SEIGNANX - FRANCE

Tél.: [phone] - FAX: [phone]

WWW.LEMARQUIER.COM

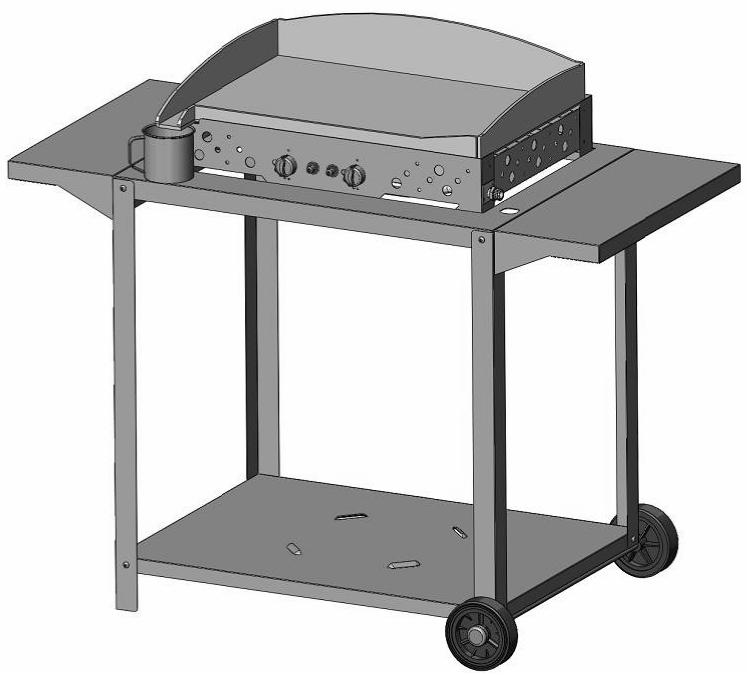

GRILLOIR PAR CONTACT

PLANCHA OKINA

BAP 839

2 Brûleurs

Catégorie I3 +

(Butane 28 mbar / Propane 37 mbar)

Avant l'utilisation de l'appareil consulter la notice.

NOTICE D'EMPLOI ET D'ENTRETION

NOTICE TECHNIQUE

I - PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vousetvenezd'acquérirelgrilloirparcontact"LeMarquier".

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses (sans graisse): poissons; crustaces; viandes; volailles; gibiers; ...

Les brûleurs sont commandés par un robinet surmonté d'une manette permettant le réglage de la puissance.

II - CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur dans le pays pour lequel il a été installé

ATTENTION:

• Des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
• Appareil à utiliser uniquement à l'extérieur des locaux.
• Ne pas déplacer l'appareil lors de son fonctionnement.
• Fermer le robinet du écipient de gaz après usage.
• Toute modification de l'appareil peut se révêler dangereuse.
• Avant tout nettoyage attendre que l'appareil soit froid.
• Ne pas utiliser de détendeur réglabre.
• Nous préconisons les bouteilles de 6 et 13Kg butane ou propane du commerce, en utilisant le bon détendeur à sécurité.
• Attention: l'utilisation d'une bouteille de propagated à l'intérieur des bâtiments est interdite.
• Les parties protégées par le fabricant ne doivent pas être manipulées par l'utilisateur.
• Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds

III -POUR VOTRE SECURITE

N'entreposez pas et n'utilisez pas d'essence ou autres liquides ou vapeurs inflammables à proximé de l'appareil.

En cas d'odeur de gaz fermer le robinet de la bouteille de gaz.

IV - LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air.

Aucun matérieliau combustible ne doit se trouver sous et autour de I'appareil.

V - BOUTEILLE A GAZ - RACCORDEMENT

La plancha doit être raccordée à une source de gaz à partir du raccord situé sur le côte de l'appareil pres des manettes de commande.

Pour gaz butane: Utiliser un détenueur fixe normalisé 28 mbar.

Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.50m . Le tuyau flexible métallique ou flexible caoutchouc doit être visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

L'etanchéité au niveau du raccord doit être vérifiée à l'aide d'une solution moussante après ouverture de la bouteille.

L'absence totale de bulle sur le raccord indique une bonne étanchéité.

DANGER: Ne jamaisprésenter une flamme pour vérification de l'étanchéité.

Lors d'un changement de bouteille, effectuer cette manipulation loin de toutes flammes

En cas de fuite de gaz, l'alimentation en gaz de l'appareil doit être couper par le robinet de la bouteille.

VI - AVANT LA MISE EN MARCHE

S'assurer:

• Qu'il n'y a pas de fuites
• Qu'il n'y ai aucun signe d'obstruction (débris, insectes, poussières, etc....) dans les orifices des brûleurs ou des venturis (entres d'air), sinon y remedier par brossage ou soufflage

• Regler plus ou moins hautes les vis d'inclinaison de la plaque qui se situent sous la plaque au fond du bâtis. Plus l'inclinaison est forté, plus les graisses et sauces seront évacuées.

• Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant doivent chaudes.

VII - ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Le brûleur est commandé par un robinet avec manette de manoeuvre et d'un allumeur piezo. La manette de manoeuvre comporte des symboles ronds qui servent à indiquer l'état du robinet, le symbole rond seul en haut indique que le robinet est en position fermée.

a) - Ouvrir la bouteille de butane ou propane, appuyer sur le bouton de réarmement du détendeur fixe.
b) Notre apparéil est doté d'un robinet à verrouillage en position fermé (point de repère clairment signalé par un rond seul en haut) assurant une parfaite sécurité.
c) Appuyer sur la manette et faites la tourner vers la gauche sur le symbole rond le plus gros. Puis actionner l'allumeur piezo, un déclic se produit et l'étinçelle provoque l'allumage du brûleur.
d) .Régler ensuite à Volonté la longueur de la flamme en tournant progressivement vers les symboles ronds plus petits. Pour l'extinction, ramener la manette vers la droite sur le symbole de fermeture (le rond seul en haut).

VIII - UTILISATION

REMARQUE: Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 Minutes. Il est possible durant quelques instant qu'une légère odeur se dégage de votre apparéil.

• Régler l'inclinaison de la plaque grâce aux 2 vis se trouvant sous la plaque sur la barre horizontale du fond.
• Avant toute cuisson, préchauffer l'appareil environ 10 minutes sur la position plein débit (grande flamme).
• Aucun matérieliau combustible ne doit être situé dans un rayon de 0,50m environ ajuster de votre apparéil. En cas d'une utilisation sans chariot, celui-ci devra être place sur des matérieliaux refractaires la longueur du tuyau couple normalisé NF ne doit pas dépasser 1,50m .
• Pour toute utilisation la plancha devra être posé sur une surface parfaitement horizontal et ininflammable
• Vous pouvez récapérer les jus de la cuisson de vos alimentés en positionnant un pot au-dessous de la goulotte prévue à cet effet.
• Vous pouvez régler l'inclinaison de la plaque grâce aux 2 grosses vis situées sur la barre latérale sous la plaque.

IX - NETTOYAGE ET ENTRETIEN

Pour nettoyer votre plaque, laisser là sur le chassin de la plancha. Faites tiédir la plaque, frottier la avec une boule de laine d'inox ( comme pour les fonds de casseroles) préalablement trempée dans de l'eau, renouveler l'opération jusqu'à ce que la plaque soit impeccable, puis essuyer la toujours très soigneusement.

Lorsque vous ne vous servez plus de votre grilloir par contact, rangez-le dans un endroit sec ou recouvre-les afin d'empêcher les poussières et l'humidité de se déposer sur les brûleurs.

IL NE DOIT EN AUCUN CAS ETRE STOCKE AUX INTEMPERIES SOUS PEINE d'OXYDATION.

Vérifier régulièrement le bon état du tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchou armé à embout mécanique NF D 36112 (durée de 10 ans). Vérifier la date en d'utilisation d'un tuyau flexible en caoutchou armé qui a une durée de vie de 10 ans).

Ne pas tordre le tuyau flexibles gaz et le tener éloigner de toutes parties pouvant être chaudes. Il nécessite un minimum de précautions et d'entretien pour replir convenablement son role.

Chaque appeareil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevantes, il est nécessaire de bien s'assurer que les prescriptions de la notice ont et été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de cette bouteille à gaz.

Un non respect des règes d'utilisation peut entraîner une dépréciation de votre apparéil.

XI-CARACTERISTIQUES

INJECTEURS ET DEBITS
Appareils		Puisance nominale (En W)	Débit réduit Max. (En W)	Butane 28 mbar (G30) Propane 37 mbar (G31)			€1312
				Rep. injecteur	Débit en g/h	Débit Max. g/h
Plancha 2 Brûleurs (6 kW)	1er brûleur	3000	1100	85	196	392
	2nd brûleur	3000	1100	85	196
