ELAIA BAP3209C27 - Barbecue LEMARQUIER - Notice d'utilisation et mode d'emploi gratuit

Marque	LEMARQUIER
Modèle	ELAIA BAP3209C27
Type de produit	Grilloir par contact (Plancha) au gaz
Catégorie gaz	I3+ (Butane 28 mbar / Propane 37 mbar)
Puissance nominale	5 kW (2 brûleurs de 2500 W chacun)
Débit réduit max par brûleur	1300 W
Débit gaz (butane/propane) max	Butane: 127 g/h (1er brûleur), Propane: 127 g/h (1er brûleur)
Injecteur	Repère 75
Allumage	Piézo intégré par brûleur
Sécurité	Robinet avec thermocouple (sécurité gaz)
Alimentation	Bouteille de butane ou propane (6 ou 13 kg) non fournie
Raccordement	Tuyau flexible métallique NF D 36125 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans), longueur max 2 m
Utilisation	Extérieur uniquement, sur chariot ou support réfractaire
Fonctions principales	Cuisson sans graisse : viandes, poissons, crustacés, légumes ; réglage de puissance, inclinaison de la plaque
Entretien	Nettoyage plaque avec laine d'inox et eau ; stockage au sec
Sécurité d'utilisation	Ne pas déplacer en fonctionnement, fermer robinet après usage, vérifier étanchéité avec mousse, éloigner enfants
Classe	Classe 1
Marquage	C €1312BT5108

FOIRE AUX QUESTIONS - ELAIA BAP3209C27 LEMARQUIER

Comment allumer le barbecue ELAIA BAP3209C27 ?

Ouvrez la bouteille de gaz et appuyez sur le bouton de réarmement du détendeur. Appuyez sur la manette du brûleur, tournez-la vers le symbole rond tout en maintenant enfoncé, puis actionnez l'allumeur piézo. Maintenez la manette enfoncée pendant 10 secondes pour activer la sécurité thermocouple.

Quel type de gaz utiliser pour ce modèle ?

L'appareil est compatible avec le gaz butane (28 mbar) ou propane (37 mbar). Utilisez un détendeur approprié à la nature du gaz. La bouteille n'est pas fournie.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz en fermant le robinet de la bouteille. Ne pas utiliser de flamme ni d'étincelle. Aérez la zone et vérifiez l'étanchéité des raccords avec une solution moussante.

Comment nettoyer la plaque du plancha ?

Laissez la plaque tiédir sur le châssis, frottez-la avec une boule de laine d'inox trempée dans l'eau, renouvelez jusqu'à ce qu'elle soit impeccable, puis essuyez soigneusement.

Peut-on utiliser l'appareil à l'intérieur ?

Non, l'appareil doit être utilisé uniquement à l'extérieur des locaux. Ne pas l'utiliser dans un bâtiment, un garage ou tout espace clos.

Comment raccorder la bouteille de gaz ?

Utilisez un tuyau flexible métallique NF D 36125 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans), longueur max 2 m. Vérifiez l'étanchéité à l'aide d'une solution moussante après ouverture de la bouteille.

Faut-il préchauffer l'appareil avant la cuisson ?

Oui, préchauffez l'appareil environ 10 minutes sur la position plein débit (grande flamme) avant de cuire les aliments.

Comment régler l'inclinaison de la plaque ?

Utilisez les deux grosses vis situées sur la barre latérale sous la plaque pour ajuster l'inclinaison selon vos besoins.

Quelle est la puissance de l'appareil ?

La puissance nominale totale est de 5 kW, répartie sur deux brûleurs de 2500 W chacun. Chaque brûleur peut être réduit à 1300 W.

Comment stocker l'appareil après utilisation ?

Rangez l'appareil dans un endroit sec ou couvrez-le pour éviter l'humidité et la poussière. Ne jamais le laisser aux intempéries sous peine d'oxydation.

MODE D'EMPLOI ELAIA BAP3209C27 LEMARQUIER

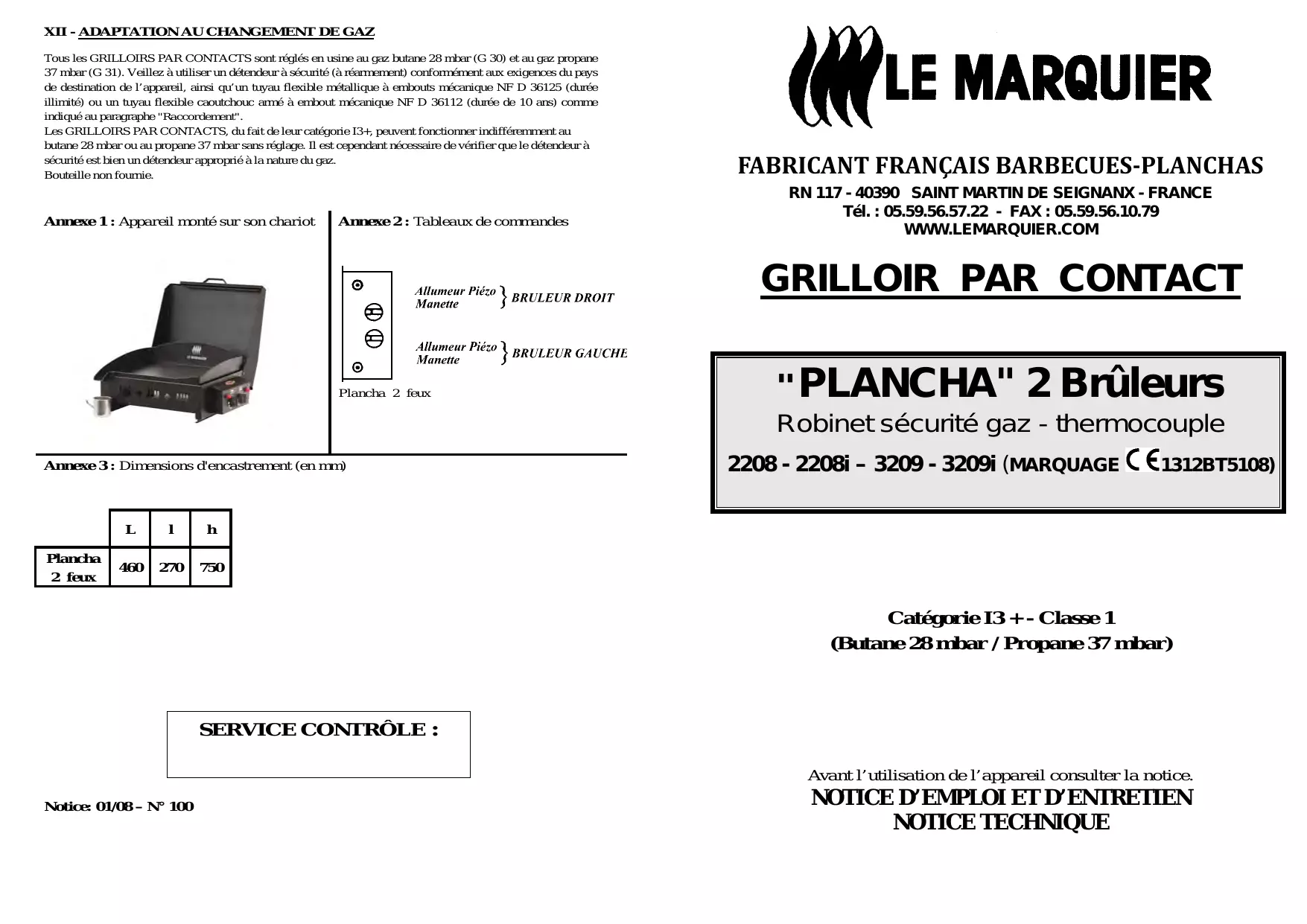

Tous les GRILLOIRS PAR CONTACTS sont régles en usine au gaz butane 28 mbar (G 30) et au gaz propane 37 mbar (G 31). Veillez à utiliser un détenueur à sécurité (à réarmement) conformément aux exigences du pays de destination de l'appareil, ainsi qu'un tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) comme indiqué au paragraphe "Raccordement".

Les GRILLOIRS PAR CONTACTS, du fait de leur catégorie I3 + , peuvent fonctionner indifféremment au butane 28 mbar ou au propane 37 mbar sans réglage. Il est cependant nécessaire de vérifier que le détendeur a sécurité est bien un détendeur approprié à la nature du gaz.

Bouteille non fournie.

Annexe 1: Appareil monté sur son chariot

Annexe 2:Tableaux de commandes

Allumeur Piezo} BRULEUR DROIT Manette

Allumeur Piezo Manette}BRULEUR GAUCHE

Plancha 2 feuix

Robinet sécurité gaz - thermocouple

2208 - 2208i – 3209 - 3209i (MARQUAGE C €1312BT5108)

Catégorie I3 + - Classe 1

(Butane 28 mbar / Propane 37 mbar)

Avant l'utilisation de l'appareil consulter la notice.

NOTICE D'EMPLOI ET D'ENTRETION

NOTICE TECHNIQUE

I - PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vous venez d'acquerir le grilloir par contact "Le Marquier".

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses (sans graisse): poissons; crustaces; viandes; volailles; gibiers; ...

Les brûleurs sont commandés par un robinet avec une sécurité-gaz (thermocouple) surmonté d'une manette permettant le réglage de la puissance.

II - CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur dans le pays pour lequel il a été installé

ATTENTION: des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.

• Appareil à utiliser uniquement à l'extérieur des locaux.

• Ne pas déplacer l'appareil lors de son fonctionnement.

• Fermer le robinet du écipient de gaz après usage.

• Toute modification de l'appareil peut se révêler dangereuse.

• Avant tout nettoyage attendre que l'appareil soit froid.

• Ne pas utiliser de détendeur réglabre.

• Vous doivent appuyer la bouteille à gaz sur les supports prévus à cet effet pour une utilisation sur son chariot (voir annexe 1).

• Nous préconisons les bouteilles de 6 et 13Kg butane ou propane du commerce, en utilisant le bon détendeur à sécurité.

• Attention: l'utilisation d'une bouteille de propane à l'intérieur des batiments est interdite.

• Les parties protégées par le fabricant ne doivent pas être manipulées par l'utilisateur.

• Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds

III - POUR VOTRE SECURITE

N'entreposez pas et n'utilise pas d'essence ou autres liquides ou vapeurs inflammables à proximé de l'appareil.

En cas d'odeur de gaz fermer le robinet de la bouteille de gaz.

IV - LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air, uniquement sur son chariot ou sur support kit pierres refractaires.

Aucun matérieliau combustible ne doit se trouver autour de l'appareil.

V - BOUTEILLE A GAZ - RACCORDEMENT

Le plancha doit être raccordé à une source de gaz à partir du raccord situé sur le côte de l'appareil pres des manettes de commande et la bouteille positionné sur les crochets et maintainue par la chaînette.

Pour gaz butane: Utiliser un détendeur fixe normalisé 28 mbar.

Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 2 mètres. Le tuyau flexible métallique ou flexible caoutchouc doit être visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

L'etanchéité au niveau du raccord doit être vérifiée à l'aide d'une solution moussante après ouverture de la bouteille.

L'absence totale de bulle sur le raccord indique une bonne étanchéité.

DANGER: Ne jamais désenter une flamme pour vérification de l'étanchéité.

Lors d'un changement de bouteille, effectuer cette manipulation loin de toutes flammes

En cas de fuite de gaz, l'alimentation en gaz de l'appareil doit etre couper par le robinet de la

bouteille.

VI - AVANT LA MISE EN MARCHE

S'assurer:

• Qu'il n'y a pas de fuites

• Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant doivent chaudes.

VII - ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

• Chaque brûleur est commandé par un robinet avec manette de manoeuvre et d'un allumeur piezo (voir annexe 2). La manette de manoeuvre comporte une forme en rond qui sert à indiquer l'état du robinet.

a) - Ouvrir la bouteille de butane ou propane, appuyer sur le bouton de réarmement du détendeur fixe.

b) Notre apparéil est doté d'un robinet à verrouillage en position fermé (point de repère clairément signalé par un flèche dirigée vers le bas) assurant une parfaite sécurité.

c) Appuyer sur la manette et faites la tourner vers le symbole rond tout en gardant le bouton enforcé. Puis actionner l'allumeur piezo, un déclic se produit et l'étinçelle provoque l'allumage du brûleur, modifier le bouton enforcé pendant encore 10secondes pour permettre l'enclenchement de la sécurité.

d) .Régler ensuite à volunteered la longueur de la flamme en tournant progressivement vers les symboles ronds. Pour l'extinction, ramener la manette vers la droite sur le symbole de fermeture (flèche pointe en bas).

VIII - UTILISATION

REMARQUE: Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 Minutes. Il est possible durant quelques instants qu'une légère oedur se dégage de votre apparéil.

• Régler l'inclinaison de la plaque grâce au 2 vis se trouvant sous la plaque sur la barre horizontally du fond.
• Avant toute cuisson, préchauffer l'appareil environ 10 minutes sur la position plein débit (grande flamme).
• Aucun matérieliau combustible ne doit être situé dans un rayon de 0,50m environ autour de votre apparéil. En cas d'une utilisation sans chariot, celui-ci devra être place sur des matérieliaux réfractaires (voir annexe 3) la longueur du tuyau couple normalisé NF ne doit pas dépasser 1,50m .
• Pour toute utilisa-tion le chariot devra etre posé sur un sol parfaitement horizontal.
• Vous pouvez récapérer les jus de la cuisson de vos alimentés en positionnant un pot au-dessous de la goulotte prévue à cet effet.
• Le couvercle sert à maintainir les alimentés au chaud une fois cuits avec le gaz coupé, et à fermé la plancha pour une meilleure esthétique une fois le repas terminé.
• Vous pouvez régler l'inclinaison de la plaque grâce aux 2 grosses vis situées sur la barre latérale sous la plaque.

IX - NETTOYAGE ET ENTRETIEN

Pour nettoyer voite plaque, laisser la sur le chassis de la plancha. Faites tiiedir la plaque, froter la avec une boule de laine d'inox ( comme pour les fonds de casseroles) prealablement trempeedans de I'eau, renouveler I'opération jusqu'a ce que la plaque soit impeccable, puis essuyer la always trés soigneusement.

Lorsque vous ne vous servez plus de votre grilleir par contact, rangez-le dans un endroit sec ou recouvre-ile afin d'empêcher les poussières et l'humidité de se déposer sur les brûleurs. IL NE DOIT EN AUCUN CAS ETRE STOCKE AUX INTEMPERIES SOUS PEINE d'OXYDATION.

Vérifier régulièrement le bon état du tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchou armé à embout mécanique NF D 36112 (durée de 10 ans). Vérifier la date en d'utilisation d'un tuyau flexible en caoutchou armé qui a une durée de vie de 10 ans).

Ne pas tordre le tuyau flexibles gaz et le tener éloigner de toutes parties pouvant être chaudes. Il nécessite un minimum de précautions et d'entretien pour replir convenablement son role.

Chaque appeareil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevantes, il est nécessaire de bien s'assurer que les prescriptions de la notice ont ete scrupuleusement respectees. En particulier, que le detendeur a securite utilise est bien celui prevu en fonction de sua bouteille a gaz.

Un non respect des règles d'utilisation peut entraîner une dépréciation de votre apparéil.

XI-CARACTERISTIQUES

INJECTEURS ET DEBITS
Appareils		Puisance nominale (En W)	Débit réduit Max. (En W)	Butane 28 mbar (G30) Propane 37 mbar (G31)			€1312
				Rep. injecteur	Débit en g/h	Débit Max. g/h
Plancha 2 Brûleurs (5kW)	1er brûleur	2500	1300	75	127	255
	2eme brûleur	2500	1300	75	127
