Type de produit	Plancha 3 brûleurs avec couvercle
Marque	LEMARQUIER
Modèle	AINARA BAP3309C27
Catégorie	I3+ (Butane 28 mbar / Propane 37 mbar)
Classe	1
Numéro de certification	CE1312BT5110
Dimensions (L x l x h)	610 x 370 x 750 mm
Alimentation en gaz	Butane ou Propane (bouteille non fournie)
Pression gaz butane	28 mbar
Pression gaz propane	37 mbar
Puissance nominale totale	5,25 kW (3 x 1750 W)
Débit réduit maximum par brûleur	1300 W
Allumage	Piézo électrique par brûleur
Fonctions principales	Grillade sans graisse, préchauffage 10 min, réglage de puissance individuel, inclinaison de plaque réglable, récupération des jus de cuisson
Accessoires inclus	Couvercle, chariot (ou support kit pierres réfractaires)
Raccordement gaz	Tuyau flexible métallique NF D 36125 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans), longueur max 2 m
Utilisation	Extérieur uniquement, sur chariot ou support réfractaire
Sécurité	Détendeur à sécurité, robinet à verrouillage en position fermée, arrêt d'urgence par fermeture de la bouteille
Entretien	Nettoyage à la laine d'inox, rangement à sec, contrôle périodique du tuyau flexible
Pièces détachées disponibles	Injecteurs, brûleurs, allumeurs piezo, manettes, etc.

FOIRE AUX QUESTIONS - AINARA BAP3309C27 LEMARQUIER

Comment allumer la plancha ?

Ouvrez la bouteille de gaz et appuyez sur le bouton de réarmement du détendeur fixe. Appuyez sur la manette du brûleur et tournez-la vers le symbole rond, puis actionnez l'allumeur piézo. Un déclic se produit et l'étincelle enflamme le brûleur. Réglez ensuite la flamme avec la manette.

Quels types de gaz utiliser ?

La plancha fonctionne au butane (28 mbar) ou au propane (37 mbar). Utilisez le détendeur à sécurité approprié. La bouteille n'est pas fournie.

Comment nettoyer la plaque de cuisson ?

Laissez la plaque tiédir, puis frottez-la avec une boule de laine d'inox trempée dans de l'eau. Renouvelez jusqu'à ce qu'elle soit impeccable, puis essuyez soigneusement. Ne la nettoyez jamais à froid.

Puis-je utiliser la plancha à l'intérieur ?

Non, cet appareil est exclusivement conçu pour une utilisation extérieure. Ne l'utilisez jamais dans un bâtiment, un garage ou tout espace clos.

Comment vérifier l'étanchéité du raccordement gaz ?

Après ouverture de la bouteille, appliquez une solution moussante sur le raccord. Si aucune bulle n'apparaît, l'étanchéité est bonne. Ne jamais utiliser une flamme pour cette vérification.

Quelle est la puissance totale de l'appareil ?

La puissance nominale totale est de 5,25 kW (3 brûleurs de 1750 W chacun). Le débit réduit maximum par brûleur est de 1300 W.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille de gaz. N'actionnez aucun interrupteur électrique et aérez la zone. Si l'odeur persiste, contactez un professionnel.

Comment régler l'inclinaison de la plaque ?

Utilisez les deux grosses vis situées sur la barre latérale sous la plaque. Tournez-les pour ajuster l'inclinaison selon vos besoins de cuisson.

Quelles sont les dimensions de la plancha ?

Les dimensions sont : L 610 mm, l 370 mm, h 750 mm. Ces mesures incluent le chariot.

Comment entretenir le tuyau de gaz ?

Vérifiez régulièrement l'état du tuyau. Le tuyau flexible métallique NF D 36125 a une durée illimitée, tandis que le flexible caoutchouc armé NF D 36112 doit être remplacé tous les 10 ans. Assurez-vous qu'il ne soit pas tordu ou en contact avec des parties chaudes.

MODE D'EMPLOI AINARA BAP3309C27 LEMARQUIER

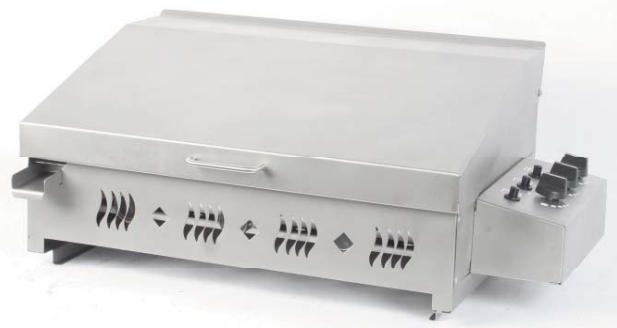

Plancha 3 brûleurs avec couvercle

3305-3305i-3308-3308i-3309-3309i-4305-4305i

(MARQUAGE CE1312BT5110)

Catégorie I3 + - Classe 1

(Butane 28 mbar / Propane 37 mbar)

I - presentation du grilloir par contact "plancha"

Vous venez d'acquérir le grilloir par contact "Le Marquier".

Le grilloir par contact est le Gril idéal pour terrasse, jardin, liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses (sans graisse) : poissons ; crustacés ; viandes ; volailles ; gibiers ;...

Chaque brûleur est commandé par un robinet surmonté d'une manette permettant le réglage de la puissance.

II - Conditions reglementaires d'installation et d'entretien

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur dans le pays pour lequel il a été installé.

ATTENTION: des parties accessibles peuvent être très chaudes. Éloigner les jeunes enfants.

• Appareil à utiliser uniquement à l'extérieur des locaux.
• Ne pas déplacer l'appareil lors de son fonctionnement.
• Fermer le robinet du récipient de gaz après usage.
• Toute modification de l'appareil peut se révéler dangereuse.
• Avant tout nettoyage, attendre que l'appareil soit froid.
• Ne pas utiliser de détendeur régable.
• Vous doivent appuyer l'emploi d'une utilisation sur son chariot (voir annexe 1).
• Nous préconisons les bouteilles de 6 et 13 Kg butane ou propane du commerce, en utilisant le bon détendeur à sécurité.
• Attention: l'utilisation d'une bouteille de propane à l'intérieur des bâtiments est interdite.
• Les parties protégées par le fabricant ne doivent pas être manipulées par l'utilisateur.
• Utiliser des gants protecteurs lors de manœuvres des éléments particulièrement chauds

III - Pour votre sécurité

N'entreposez pas et n'utilisez pas d'essence ou autres liquides ou vapeurs inflammables à proximité de l'appareil. En cas d'odeur de gaz, fermez le robinet de la bouteille de gaz.

IV - LIEU d'utilisation

Cet appareil doit être utilisé en plein air, uniquement sur son chariot ou sur support kit pierres réfractaires. Aucun matériel ne doit se trouver autour de l'appareil.

V - bouteille à gaz - raccordement

Le plancha doit être raccordé à une source de gaz à partir du raccord situé sur le côté de l'appareil près des manettes de commande et la bouteille positionnée sur les crochets et maintenue par la chaînette.

Pour gaz butane: Utiliser un détendeur fixe normalisé 28 mbar.

Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 2 mètres. Le tuyau flexible métallique ou flexible caoutchouc doit être visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

L'étanchéité au niveau du raccord doit être vérifiée à l'aide d'une solution moussante après ouverture de la bouteille.

L'absence totale de bulles sur le raccord indique une bonne étanchéité.

DANGER: Ne jamais allumer une flamme pour vérification de l'étanchéité.

Lors d'un changement de bouteille, effectuer cette manipulation loin de toutes flammes.

En cas de fuite de gaz, l'alimentation en gaz de l'appareil doit être coupée par le robinet de la bouteille.

VI - Avant la mise en MARCHE

S'assurer:

• Qu'il n'y a pas de fuites
• Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant doiventir chaudes.

VII - Allumage du grilloir par contact "plancha

• Chaque brûleur est commandé par un robinet avec manette de manœuvre et d'un allumeur piezo (voir annexe 2). La manette de manœuvre comporte une forme en rond qui sert à indiquer l'objet du robinet.

a) Ouvrir la bouteille de butane ou propane, appuyer sur le bouton de réarmement du détendeur fixe. b) Notre appareil est doté d'un robinet à verrouillage en position fermé (point de repère clairement signalé par une flèche dirigée vers le bas) assurant une parfaite sécurité. c) Appuyer sur la manette et faites-la tourner vers le symbole rond. Puis actionner l'allumeur piezo, un déclic se produit et l'étincelle provoque l'allumage du brûleur. d) Régler ensuite à volonté la longueur de la flamme en tournant progressivement vers les symboles ronds. Pour l'extinction, ramener la manette vers la droite sur le symbole de fermeture (flèche pointe en bas).

VIII - Utilisation

REMARQUE: Lors de la première utilisation, il est conseillé de faire fonctionner votre plancha à vide pendant 10 minutes. Il est possible durant quelques instants qu'une légère odeur se dégage de votre appareil.

• Régler l'inclinaison de la plaque grâce aux 2 vis se trouvant sous la plaque sur la barre horizontale du fond.
• Avant toute cuisson, préchauffer l'appareil environ 10 minutes sur la position plein début (grande flamme).
• Aucun matériel combustible ne doit être situé dans un rayon de 0,50m environ autour de votre appareil. En cas d'une utilisation sans chariot, celui-ci devra être placé sur des matériaux réfractaires (voir annexe 3). La longueur du tuyau couple normalisé NF ne doit pas dépasser 1,50m.
• Pour toute utilisation, le chariot devra être posé sur un sol parfaitement horizontal.
• Vous pouvez récupérer les jus de la cuisson de vos aliments en positionnant un pot au-dessous de la gouttière prévue à cet effet.
• Le couvercle sert à maintenir les aliments au chaud une fois cuits avec le gaz coupé, et à fermer la plancha pour une belle esthétique une fois le repas terminé.
• Vous pouvez régler l'inclinaison de la plaque grâce aux 2 grosses vis situées sur la barre latérale sous la plaque.

Nettoyage et entretien

Pour nettoyer votre plaque, laisser-la sur le châssis de la plancha. Faites tiédir la plaque, frottez-la avec une boule de laine d'inox (comme pour les fonds de casseroles) préalablement trempée dans de l'eau, renouvelez l'opération jusqu'à ce que la plaque soit impeccable, puis essuyez-la toujours très soigneusement.

Lorsque vous ne vous servez plus de votre grilloir par contact, rangez-le dans un endroit sec ou recouvrez-le afin d'empêcher les poussières et l'humidité de se déposer sur les brûleurs. IL NE DOIT EN AUCUN CAS ETRE STOCKE AUX INTEMPERIES SOUS PEINE d'OXYDATION.

Vérifier régulièrement le bon état du tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans). Vérifier la date d'utilisation d'un tuyau flexible en caoutchouc armé qui a une durée de vie de 10 ans).

Ne pas tordre le tuyau flexible gaz et le tenir éloigné de toutes parties pouvant être chaudes. Il nécessite un minimum de précautions et d'entretien pour remplir convenablement son rôle.

Chaque appareil est contrôlé à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de sa bouteille à gaz.

Un non-respect des règles d'utilisation peut entraîner une dépréciation de votre appareil.

XI - CHARACTERISTIQUES

INJECTEURS ET DEBITS
Appareils		Puisance nominale (En W)	Débit réduit Max. (En W)	Butane 28 mbar (G30) Propane 37 mbar (G31)			€1312
				Rep. injecteur	Débit en g/h	Débit Max. g/h
Plancha 3 Brûleurs (5,25 kW)	1er brûleur	1750	1300	70	127	382	5110
	2eme brûleur	1750	1300	70	127
	3eme brûleur	1750	1300	70	127

XII - Adaptation au changement de gaz

Tous les GRILLOIRS PAR CONTACTS sont réglés en usine au gaz butane 28 mbar (G 30) et au gaz propane 37 mbar (G 31). Veillez à utiliser un détendeur à sécurité (à réarmement) conformément aux exigences du pays de destination de l'appareil, ainsi qu'un tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) comme indiqué au paragraphe "Raccordement".

Les GRILLOIRS PAR CONTACTS, du fait de leur catégorie I3^+, peuvent fonctionner indifféremment au butane 28 mbar ou au propane 37 mbar sans réglage. Il est cependant nécessaire de vérifier que le détendeur à sécurité est bien un détendeur approprié à la nature du gaz. Bouteille non fournie.

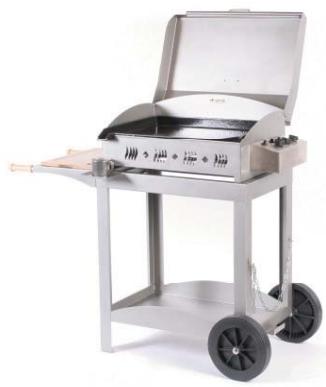

Annexe 1: Appareil monté sur son chariot

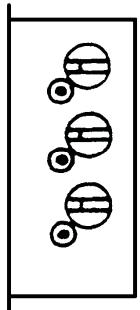

$$ \left. \begin{array}{l} \text {Allumeur Piezo} \\ \text {Manette} \end{array} \right\} 3^{\text{ème}} BRULEUR $$

$$ \left. \begin{array}{l} \text {Allumeur Piezo} \ \text {Manette} \end{array} \right} 2^{\text{e me}} BRULEUR $$

$$ \left. \begin{array}{l} \text {Allumeur Piezo} \\ \text {Manette} \end{array} \right} 1^{\text{er}} BRULEUR $$

	L	l	h
Plancha 3 féux	610	370	750

Plancha 3 feux Annexe 3 : Dimensions d'encastrement (en mm)
