Type d'appareil	Grilleur par contact
Nombre de brûleurs	2 brûleurs
Puissance brûleur gauche	2,7 kW (gaz butane)
Puissance brûleur droit	2,7 kW (gaz propane)
Pression gaz	28-30 mbar
Débit gaz brûleur gauche	196 g/h
Débit gaz brûleur droit	195 g/h
Dimensions longueur	61 cm
Dimensions profondeur	49 cm
Dimensions hauteur	27 cm
Catégorie gaz	Butane 28-30 mbar / Propane 37 mbar
Garantie	10 ans brûleurs inox, 5 ans châssis inox, 5 ans allumage piezo
Type d'allumage	Piezo
Matériau brûleurs	Inox
Usage	Extérieur
Normes	CE 1312

FOIRE AUX QUESTIONS - MENDY-ALDEBAIA LEMARQUIER

Comment assembler le Marquier Mendy-Aldebaia ?

Pour assembler le Marquier Mendy-Aldebaia, commencez par consulter le manuel d'instructions fourni. Assurez-vous d'avoir tous les outils nécessaires et de suivre les étapes dans l'ordre.

Quels matériaux sont utilisés pour le Marquier Mendy-Aldebaia ?

Le Marquier Mendy-Aldebaia est fabriqué en bois de haute qualité, souvent en pin ou en chêne, avec des finitions en vernis ou en huile pour protéger le bois.

Est-ce que le Marquier Mendy-Aldebaia est résistant aux intempéries ?

Oui, le Marquier Mendy-Aldebaia est conçu pour être résistant aux intempéries, mais il est recommandé de le traiter régulièrement avec un produit adapté pour prolonger sa durée de vie.

Comment entretenir le Marquier Mendy-Aldebaia ?

Pour entretenir le Marquier Mendy-Aldebaia, nettoyez-le régulièrement avec un chiffon doux et humide. Appliquez un produit d'entretien pour bois selon les recommandations du fabricant.

Puis-je utiliser le Marquier Mendy-Aldebaia à l'intérieur ?

Oui, le Marquier Mendy-Aldebaia peut également être utilisé à l'intérieur, mais il doit être placé dans un endroit où il ne sera pas exposé à l'humidité excessive.

Quel est le poids du Marquier Mendy-Aldebaia ?

Le poids du Marquier Mendy-Aldebaia varie selon le modèle, mais il pèse généralement entre 50 et 100 kg.

Comment puis-je retourner ou échanger le Marquier Mendy-Aldebaia ?

Pour retourner ou échanger le Marquier Mendy-Aldebaia, contactez le service client du vendeur dans les 30 jours suivant l'achat et suivez les instructions fournies.

Le Marquier Mendy-Aldebaia est-il garanti ?

Oui, le Marquier Mendy-Aldebaia est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Vérifiez les conditions spécifiques auprès du vendeur.

Où puis-je acheter des pièces de rechange pour le Marquier Mendy-Aldebaia ?

Les pièces de rechange pour le Marquier Mendy-Aldebaia peuvent être achetées directement auprès du fabricant ou de revendeurs agréés.

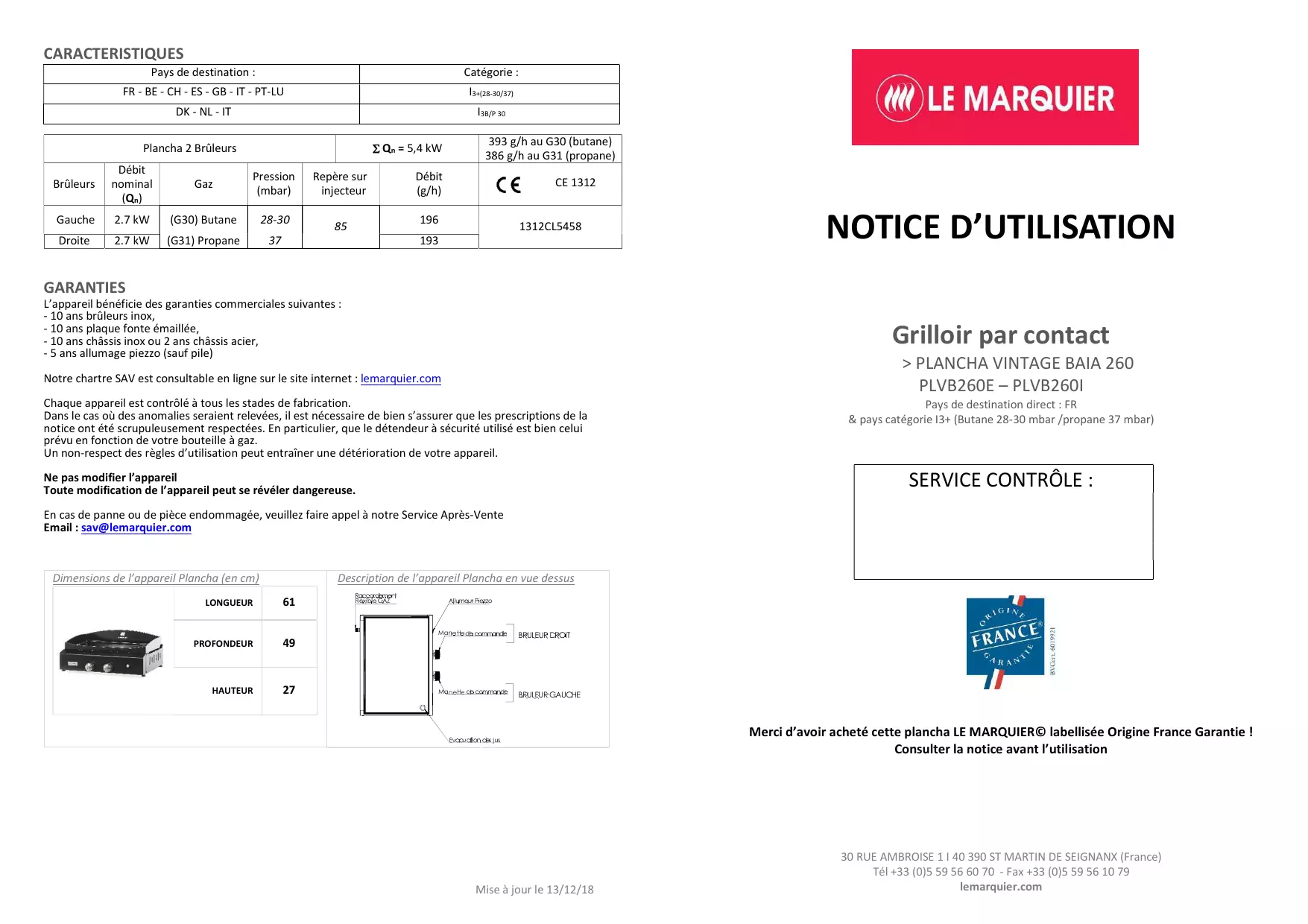

MODE D'EMPLOI MENDY-ALDEBAIA LEMARQUIER

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 5,4 kW		393 g/h au G30 (butane)386 g/h au G31 (propane)
Brûleurs	Débit nominal(Qn)	Gaz	Pression(mbar)	Repère surinjecteur		Débit(g/h)	CE CE 1312
Gauche	2.7 kW	(G30) Butane	28-30	85		196	1312CL5458
Droite	2.7 kW	(G31) Propane	37			193

GARANTIES

L'appareil bénéficiaie des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillee,
• 10 ans chassin inox ou 2 ans chassin acier,
• 5 ans allumage piezzo (sauf pile)

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient reliées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scruplusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des régles d'utilisation peut entraîner une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuillez faire appel à notre Service Àpres-Vente

Email: [e-mail]

Dimensions de l'appareil Plancha (en cm)

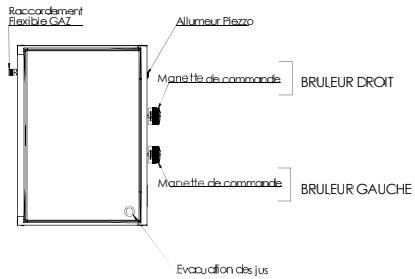

Description de l'appareil Plancha en vue dessus

LE MARQUIER

NOTICE D'UTILISATION

Grilloir par contact

PLANCHA VINTAGE BAIA 260

PLVB260E - PLVB260I

Pays de destination direct : FR

& pays catégorie 13+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTROL:

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie ! Consulter la notice avant l'utilisation

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquerir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
A n'utiliser qu'a l'extérieur des locaux.
Ne pas déplacer l'appareil pendant l'utilisation.
Fermer le robinet du écipient de gaz après usage.
Toute modification de l'appareil peut se révêler dangereuse.
Cet apparéil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régliable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se trouver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

MONTAGE ET INSTALLATION

Cet apparéil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pas utiliser d'essence ou autres liquides ou vapeurs inflammables à proximé de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque ou via les 4 pieds réglabes.

La plancha est équipée d'un allumeur électronique à pile type AA (LR6) « pile fournie ».

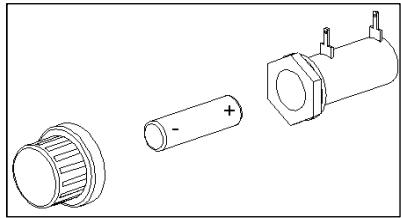

Mettre la pile (AA LR6) dans son logement qui se trouve sous la plancha en respectant le sens de polarité + et -. (Voir figure 1)

Figure 1: Montage de la pile

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox ...), chaque matériel combustible ne doit être situé dans un rayon de 0,50 m ajuster de votre apparéil.

RACCORDEMENT GAZ

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon détendeur a sécurité. La bouteille de gaz utilisée et équipée du détendeur devra avoir une hauteur maxi de 615mm et 310mm de largueur. Si la bouteille de gaz est placée dans le chariot elle doit avoir une hauteur maxi de 400mm et 310mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. ÀpRES avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et vérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de l'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuites
Que le tuyau flexible métallique ou flexible caoutchoune soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouetteille de gaz, appuyer sur le bouton de réarmement du détenueur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Maintain appuyé la manette de commande encore un moment pour enclencher la sécurité gaz.
4. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
5. Reproduire la même procEDURE pour chaque brûleur
6. Régler ensuite à Volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein début (grand cercle) à début réduit (petit cercle) (Voir figure 2)
7. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture (○) puis fermer le robinet de la bouteille de gaz.

Position débit fermé
(Feu éteint)

Position pleindébit
(Feu fort)

Position débit moyen
(Feu moyen)

Position débit réduit
(Feu doux)
Figure 2:Réglage de la manette de commande

Remarque :

Une flâme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flâme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procéder à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 minutes à début moyen. Il est possible durant quelques instant qu'une légère oedre se dégage de votre apparéil. Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour récapuerer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet etitué sur le côte gauche de la plancha.

NETTOYAGE ET ENTRETIEN

Pour nettoyer voite plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer voite plaque de cuisson. Le nettoyage doit etre fait quand la plancha est eteinte mais la plaque enore tiede. Si ce n'est pas le cas, faire fonctionner les bruleurs quelsques minutes. Racler le plus gros des residus a l'aide d'une spatule en inox. Verser de I'eau sur la plaque et frofter avec une boule de laine d'inox. Renouveler jusqu'à ce que la plaque soit impeccable. L'essayer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapucateur : penser à le vider régulierement. Utiliser des gants de protection si le bac est encore chaud.

Retrouver notre tutorial video sur notre chaine YouTube

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chic thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de I'air sous pression, les bruleurs et les orifices de passage d'air (venturi) afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignees...)

STOCKAGE

Stocker vorte plancha dans un endroit a l'abri de I'humidite, des poussieres et ou elle ne risque pas d'être endommagée. Avant de ranger suaive le plancha, debrancher la bouteille de gaz et la stocker a I'extérieur dans un endroit sec et bien ventilé a I'ecart de toute source de chaleur.

LE MARQUIER

NOTICE D'EMPLOI

BARBECUE

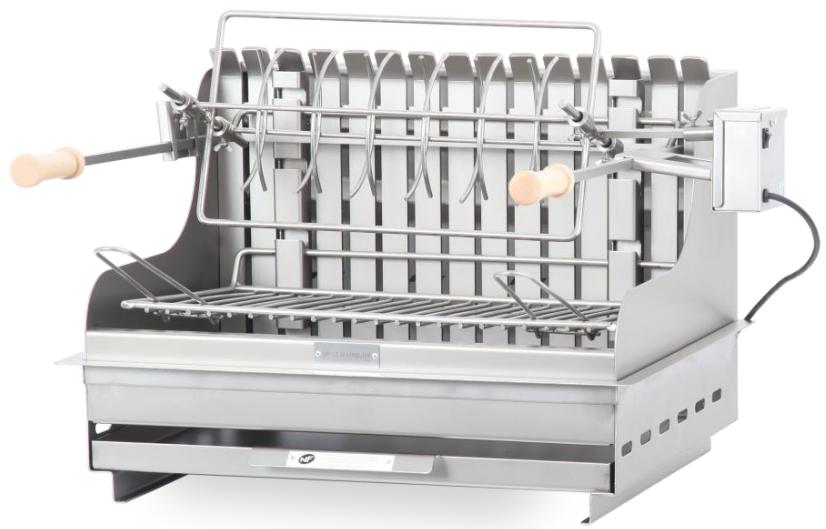

GAMME : EXCLUSIVE

MODELE: MENDY Acier Réf. GBC3640

MENDY Inox Réf. GBi402

ATTENTION! Ce barbecue va devenir très chaud.

Ne pas utiliser dans des locaux fermés!

ATTENTION! Ne pas utiliser d'alcool ou d'essence pour allumer ou réactiver le feu! Utiliser uniquement des allume-feu conformes à l'EN 1860-3!

ATTENTION! Ne pas laisser le barbecue à la portée des enfants et des animaux domestiques.

Ne pas modifier l'appareil.

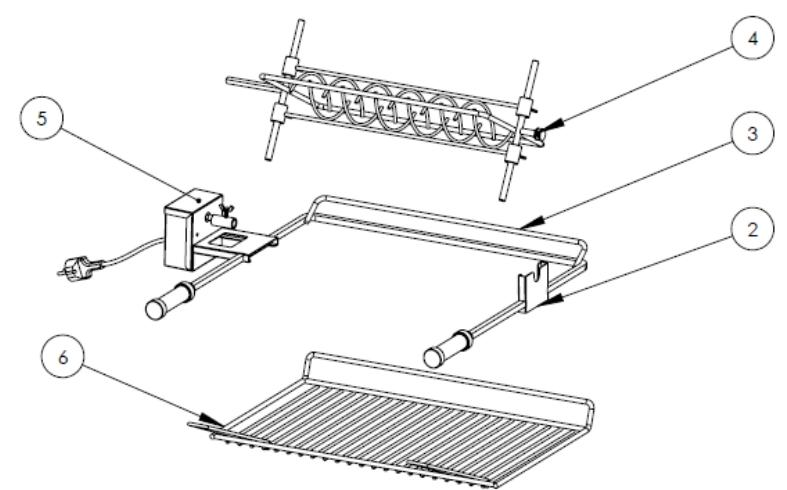

N°	Description
1	Grilloir
2	Support broche anglaise
3	Arceau broche anglaise
4	Broche anglaise
5	Moteur 10 Kg
6	Grill
7	Plaquette Le Marquier
8	Plaquette(norme NF
9	Bac à cendres

MISE EN GARDE COMPLEMENTAIRES

Ne pas utiliser le barbecue dans un espace confiné et/ou habitable, par exemple des maisons,

tentes, caravanes, camping-cars, bateaux. Risque de décès par empoisonnement au monoxyde de carbone.

Ne pas utiliser dans des locaux fermés.
L'utilisation de votre barbecue nécessite un minimum de surveillance et de précaution.
ATTENTION! Equipiez-vous de gants anti-chaleur lors de manoeuvre d' éléments chauds.
ATTENTION! Ce barbecue va devenir très chaud. Ne pas le déplacer pendant son utilisation.
ATTENTION! Ne pas utiliser d'alcool, d'essence ou tout autre liquide analogue pour allumer ou réactiver le barbecue.
ATTENTION! Ne pas laisser le barbecue à la portée des enfants et des animaux domestiques.
ATTENTION! Ne pas étéindre le foyer avec de l'eau.

Pour installer correctement votre barbecue, placez-le sur un support horizontal stable et résistant à la chaleur (briques réfractaires par exemple). Laissez un espace de 10 cm entre l'arrière du barbecue et le mur pres duquel il est installé, de sorte qu'il y ait une circulation d'air suffisante pour éviter toute déformation.

Si vous barbecue est posé directement sur un plan de travail il est impératif de le surélever de 3 cm minimum pour éviter la déformation du tiroir à cendres qui pourrait être provoquée par un défaut de circulation d'air sous le tiroir.

Pour allumer votre barbecue,procédez comme suit :

1. Enlevez la grille. Déposez dans le fond du foyer une première couche de charbon de bois. Prenez des plaquettes d'allume-feu solides vendues courament dans le commerce, et déposez-les sur le charbon de bois.
2. Étalez une nouvelle couche de charbon de bois de façon à replir le foyer au 3/4 de sa capacité. Suivant l'utilisation, remettez la grille dans les glissières.
3. Le barbecue doit être chauffé et le combustible doit être maintainu incandescent pendant 30 minutes avant d'effectuer la première cuisson. Avant de commencer la cuisson, attendez qu'une couche de cendres recouvre le combustible.

Exclure tout autre combustible : sarments, petit bois sous peine de déformation des tôles. EXCLURE TOUT AUTRE PRODUIT OU PROCEDE D'ALLUMAGE. NE PAS UTILISER D'ALLUME-FEU LIQUIDE

ATTENTION : Ne pas utiliser les deux foyer simultanément. Utiliser le foyer horizontal pour vos grillades et le foyer vertical pour le tournebroche.

ENTRETIEN ET STOCKAGE

Évitez le contact prolongé avec tout object pouvant retenir l'eau et l'humidité (bâche, nappe plastifiée, ...). Combinée à la chaleur, l'humidité peut alterer l'aspect du barbecue.

> Version ACIER

Après utilise et une fois que l'appareil a refroidi, stockez-le à l'abri de l'humidité dans un endroit sec pour éviter toute déterioration (oxydation-rouille).

En fin de saison, brossez votre barbecue avec unerosse métallique et repeignez-le avec de la peinture noire haute température en bomberveudue en commerce.

Pour prolonger au maximum sa durée de vie, il est préférible de le rentrer en hiver dans un endroit sec et ventilé.

> Version INOX

Pour rénover et entretenir l'inox, utilisez du « Rénovateur Spécial Inox », vendu en commerce.

NB : Il est normal que l'inox prenne une teinte brune au niveau du foyer dés ce que celui-ci a eté utilisé.

Votre barbecue de la maison LE MARQUIER bénéficiaie des garanties commerciales suivantes :

2 ans version Acier
10 ans version Inox
2 ans moteur

Dans le cadre de cette garantie ne sont toutefois pas couverts :

les déteriorations liées à une chute, un chic, une manipulation incorrecte (non conforme à la notice d'emploi et aux consignes d'entretien), un manque d'entretien, un usage de déterments agressifs ainsi qu'une'utilisation non conforme aux réglementations de sécurité et aux préconisations de la maison LE MARQUIER.
les auréoles liées à la combinaison consécutive : détention d'humidité puis chaleur,
l'usure et la perte de fraîcheur naturelles des matériaux utilisés,
les départs de corrosion découlant de rayures ou d'abrasions dues à l'utilisation et non éliminables par le biais du nettoyage et de l'entretien habituels,
les cas de corrosions mineures, résultats natures du matériel
la corrosion de l'acid suite à une utilisation directe en front de mer

Cette garantie prend effet à la date d'achat et est valable uniquement dans le pays d'achat. Pour toute commande de prise en charge, le client devra en faire la demande auprès du ServiceAprès Vente [e-mail]- de la maison LE MARQUIER. Le transport de l'appareil à l'atelier de la maison LE MARQUIER est à la charge de l'acheteur.

APPAREILS MENAGERS UTILISANT DES COMBUSTIBLES LIQUIDES OU SOLIDES

www.marque-nf.com

La maison LE MARQUIER vous remercie et vous souhaite d'agréables moments autour de votre barbecue!

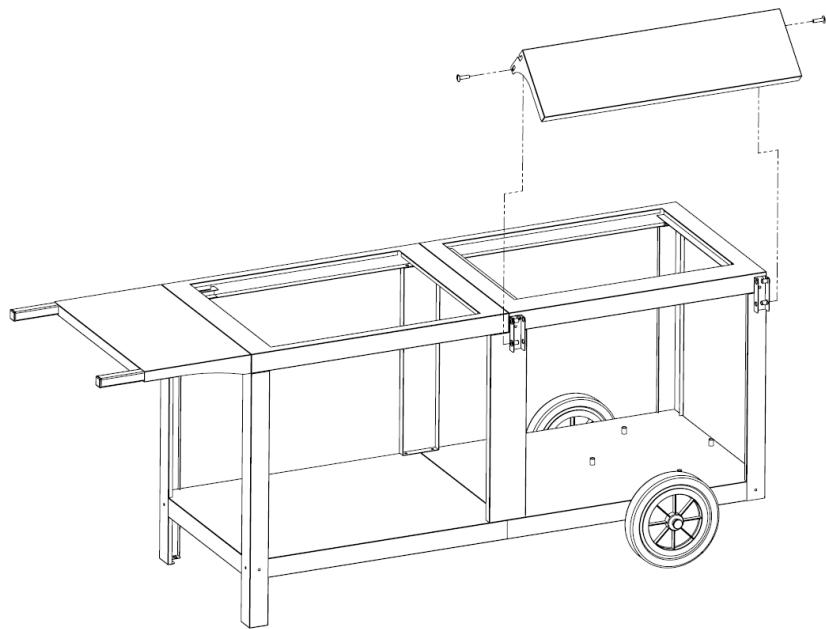

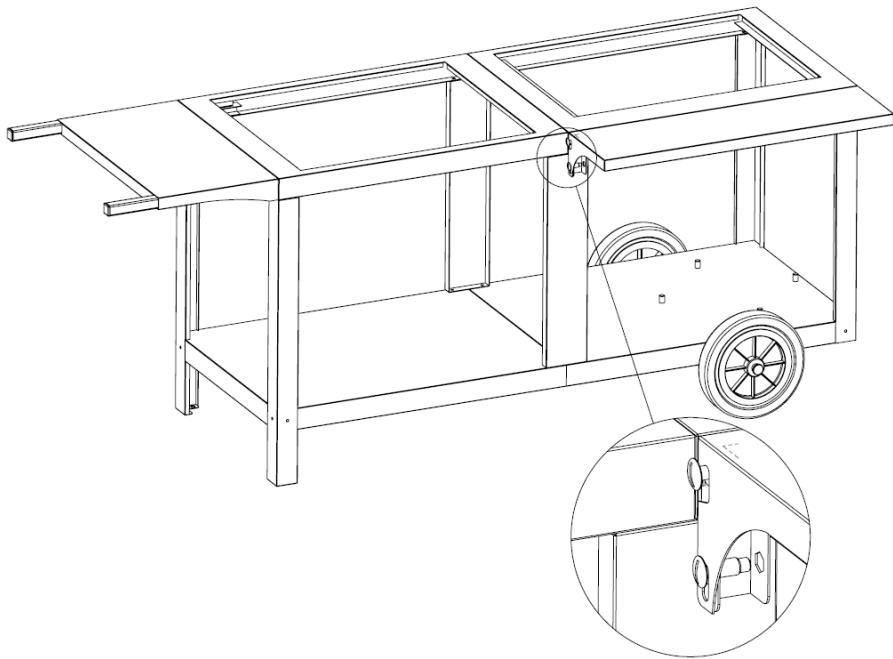

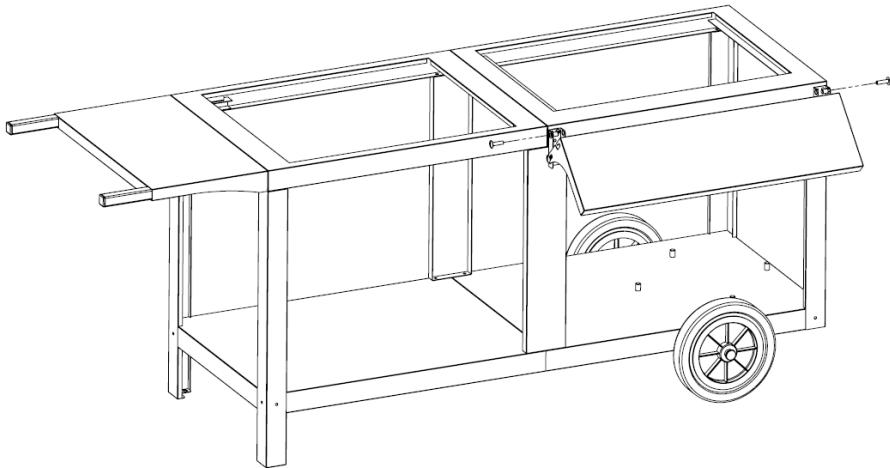

NOTICE DE MONTAGE INSTRUCTIONS / HANDLEIDING

CHARIOT MIXTE MENDY-ALDE MIXTE MENDY-ALDE TROLLEY / MIXTE MENDY-ALDE ROLWAGEN

Merci d'avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie! Consulter cette notice avant l'utilisation

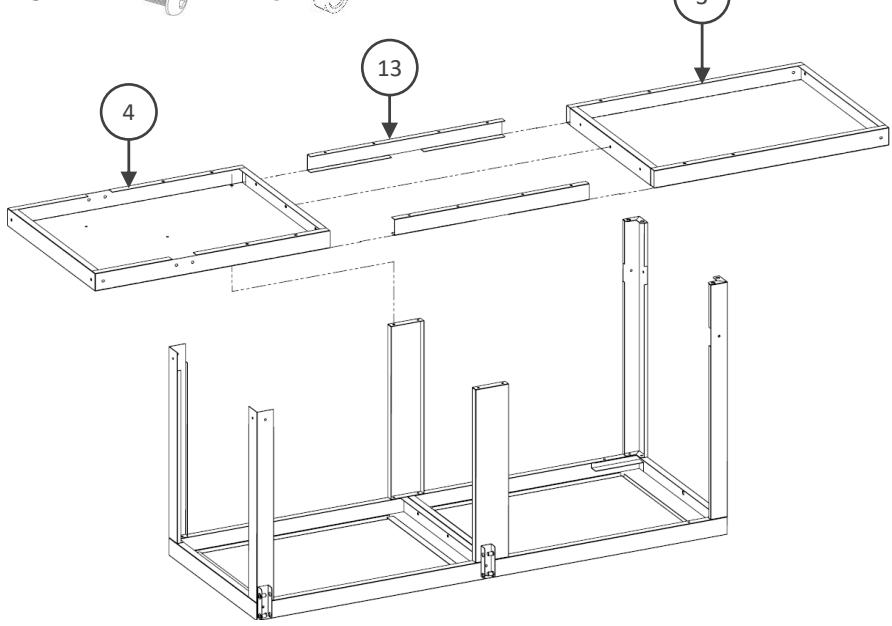

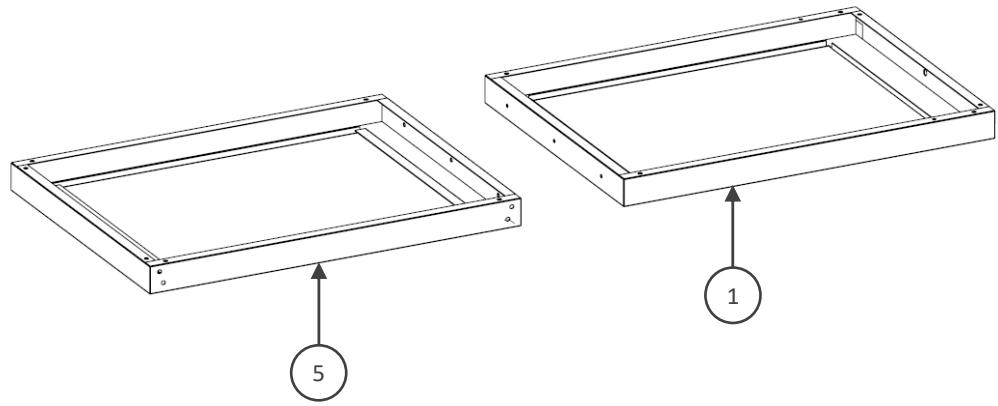

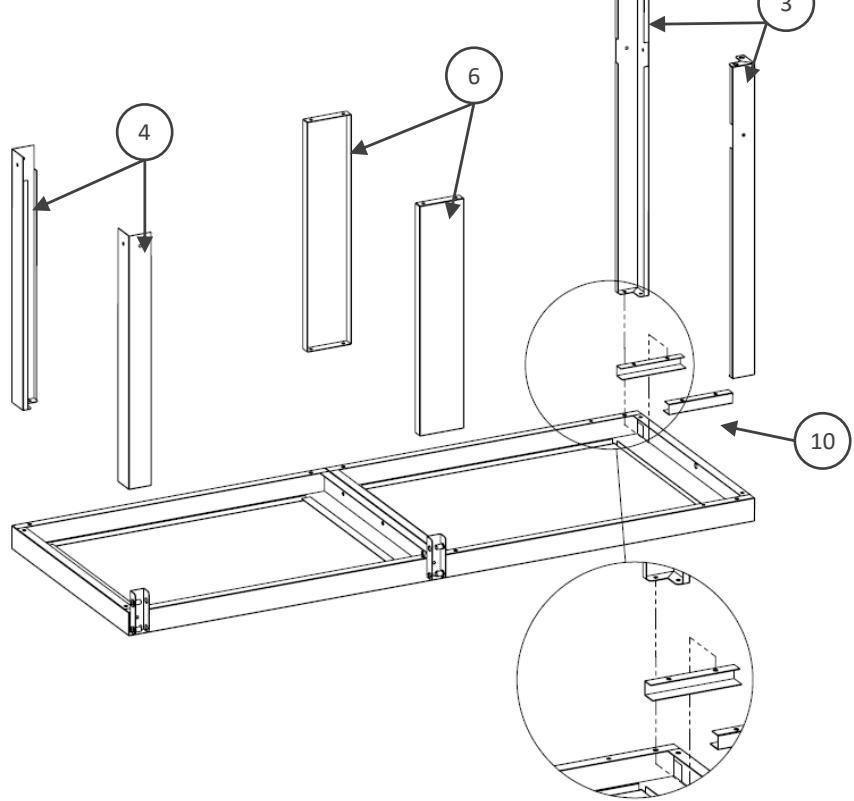

N° Repère	Réf. Pièce	Description	Qt
1	1367001A	Plateau supérieur barbecue	1
2	1367002A	Plateau inférieur plancha	1
3	1367003A	Pieds longs	2
4	1367005A	Pieds courts	2
5	1367006A	Plateau supérieur plancha	1
6	1367007A	Renforts	2

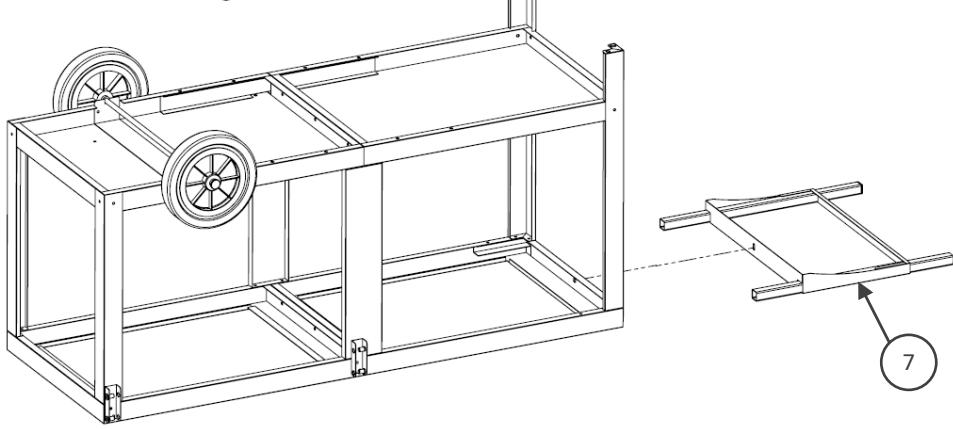

7	1367008A	Tablette avant	1
8	1367010A	Tablette latérale	1
9	1367013A	Articulation tablette	2
10	1361013A	Glissières tablette	2

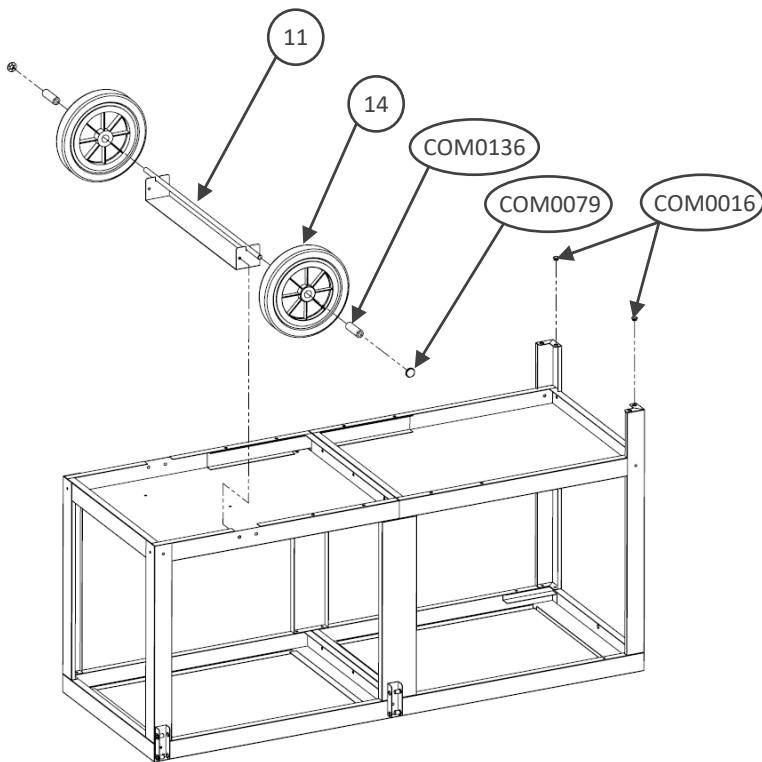

11	1367015A	Support axe de roue	1

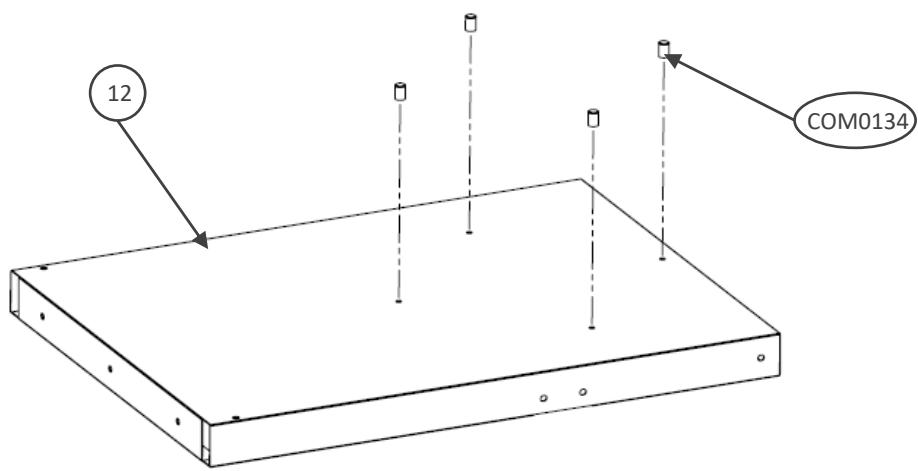

12	1367017A	Plateau supérieur barbecue	1
13	1367018A	Renforts plateau supérieur	2
14	COM0075	Roues Ø250	2

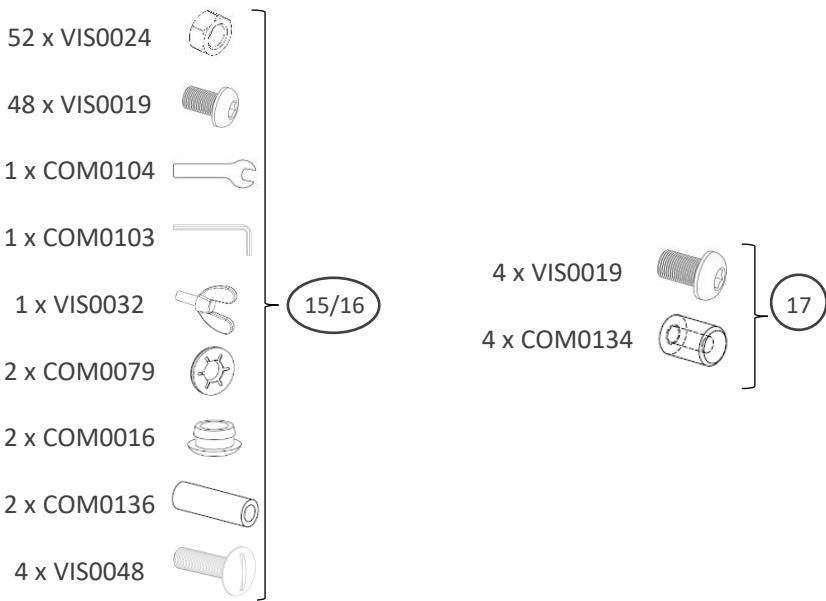

15	POC0013	Pochette de vis chariot Mixte Acier	1
16	POC0014	Pochette de vis chariot Mixte Inox	1
17	POC0012	Pochette de vis taquet gaz Inos	1

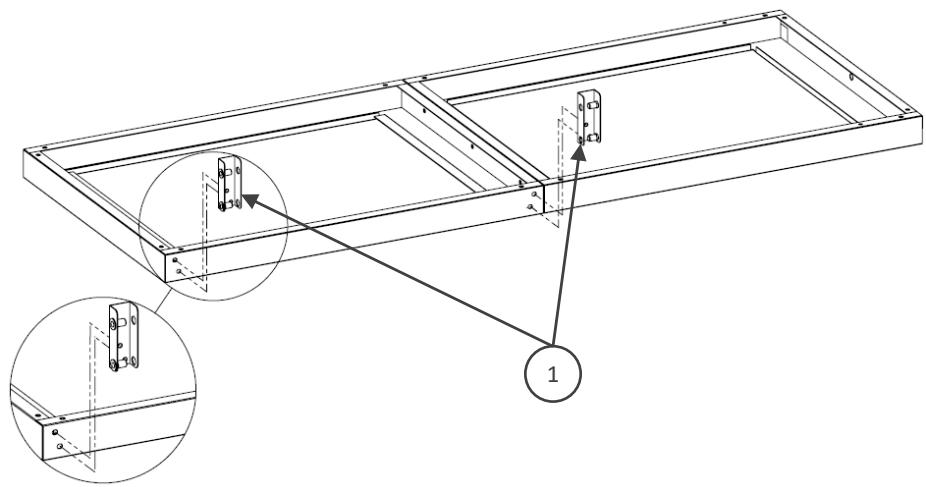

1. 3x 3x

1. 4x 4x

3.

14x

4.

23x

5.

23x

6.

4x

4x

7.
1x

8.
2x
