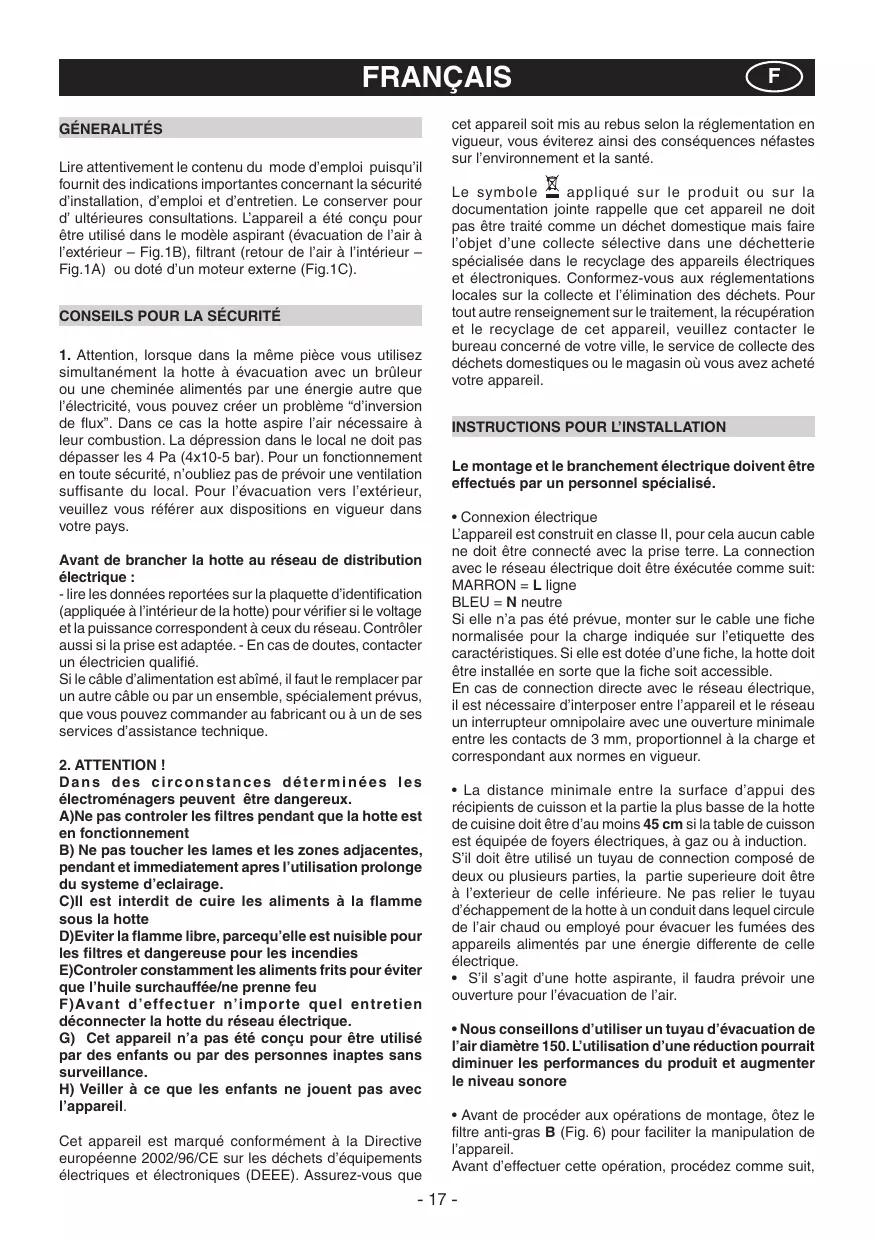

GÉNERALITÉS
Lire attentivement le content du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilise dans le modèle aspirant (evacuation de l'air a I'exterieur - Fig.1B), filtrant (retour de I'air a I'intérieur - Fig.1A) ou dotted'un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
- Attention, lorsque dans la même pièce vous utilisez simultanément la hotter à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotter aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique :
- litre les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié.
Si le cable d'alimentation est abimé, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
2. ATTENTION!
Dans des circonstances déterminées les electromagners peuvent être dangereux.
A)Ne pas controller les filtres pendant que la hotte est en fonctionnement
B) Ne pas toucher les lames et les zones adjacentes, pendant et immediatement après l'utilisation prolongé du système d'éclairage.
(C)ll est interdir de cuire les alimentes à la flamme sous la hotte
D)Eviter la flamme libre, parcequ'elle est nuisible pour les filtres et dangereuse pour les incendies
E)Controller constamment les alimentes frits pour éviter que l'huile surchauffée/ne prenne feu
F)Avant d'effectuer n'importe quel entretien déconnecter la hotte du réseau électrique.
G) Cet apparéil n'a pas été concu pour être utilisé par des enfants ou par des personnes inaptes sans surveillance.
H) Veiller à ce que les enfants ne jouent pas avec l'appareil.
Cet apparéil est marqu conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et Electroniques (DEEE). Assurez-vous que
cet apparéil soit mis au rebus selon la réglementation en vigueur, vous évitezez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas été traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils electriques etlectroniques.Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récapération et le recyclage de cet apparéil, veuillus contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre. La connection avec le reseau electrique doit etre executee comme suit: MARRON = L ligne
BLEU = N neutrte
Si elle n'a pas ete prevue, monter sur le cable une fiche normalisee pour la charge induquee sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit etre installee en sorte que la fiche soit accessible.
En cas de connection directe avec le réseau électricque, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolare avec une ouverture minimale entre les contacts de 3mm , proportionnel à la charge et correspondant aux normes en vigueur.
- La distance minimale entre la surface d'appui des recipients de cuisson et la partie la plus BASSE de la hotte de cuisine doit etre d'au moins 45cm si la table de cuisson est equipede de foyeres electriques, a gaz ou a induction. S'il doit etre utilise un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit etre à l'exterieur de celle inférieure. Ne pas relier le tuyau d'échémpement de la hotte a un conduit dans lequel circule de I'air chaud ou employe pour evacuer les fumées des appeareils alimentés par une energia differente de celle electrique.
- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
- Nous conseillons d'utiliser un tuyau d'évacuation de l'air diamètre 150. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore
- Avant de procéder aux opérations de montage, ötez le filtré anti-gras B (Fig. 6) pour facilititer la manipulation de l'appareil.
Avant d'effectuer cette opération, procededez comme suit,
salons differentesmodedes:
MODELE1

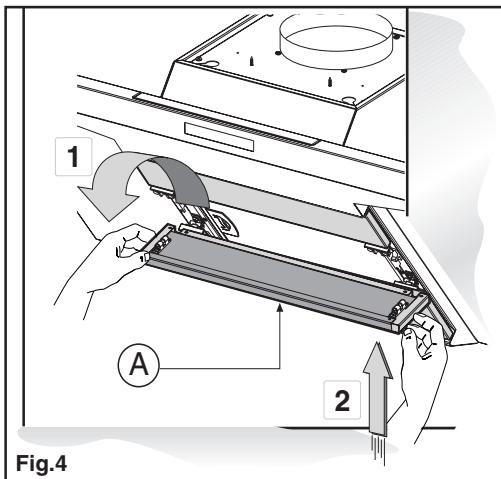

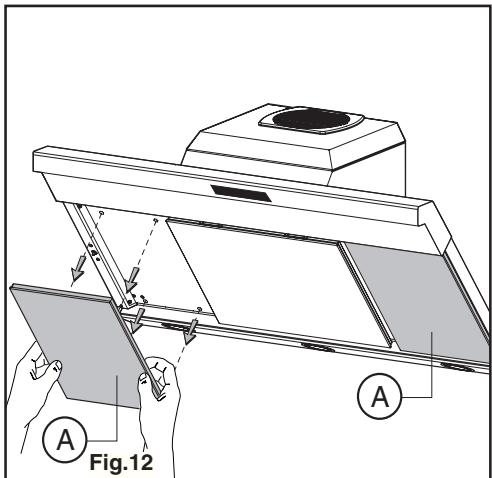

Enlevez les 3 panneaux A comme illustré fig.4.

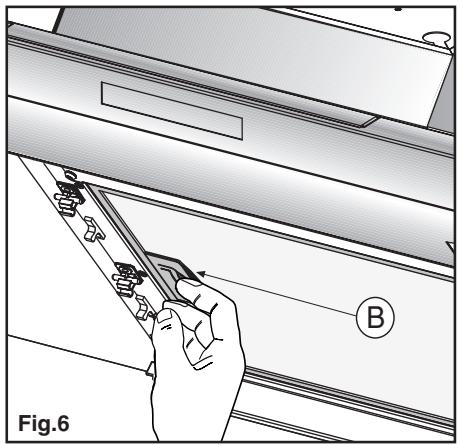

Tirez la poignée B comme illustré fig. 6.
MODELE2

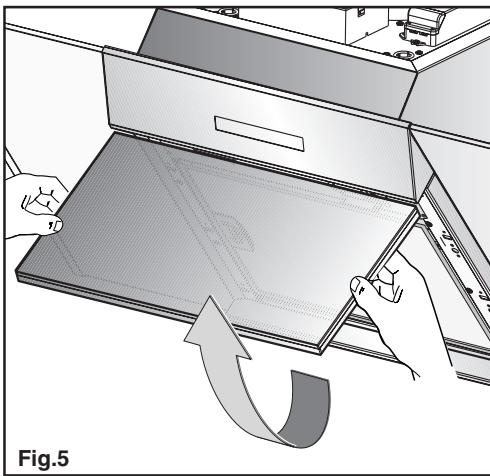

Ouvrez le panneau C comme illustré fig. 5.
Tirez la poignée B comme illustré fig. 6.
Si l'appareil est livre avec le chapeau, enlevez-le en retardant les 4 vis B comme illustré figure 9 A.
- FIXATION MURALE

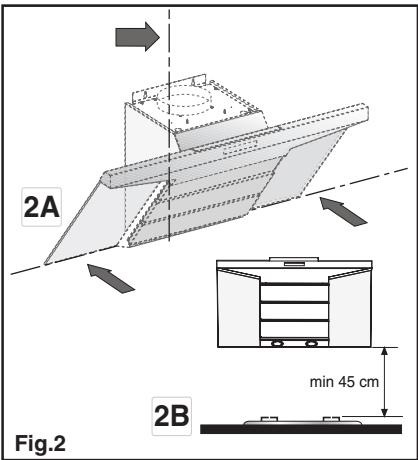

Tracez une ligne sur le mur correspondant au côte inférieur de la hotte fig. 2A (en respectant la distance de sécurité du plan de cisson fig. 2B).
- Positionné le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée précédemment sur le mur.

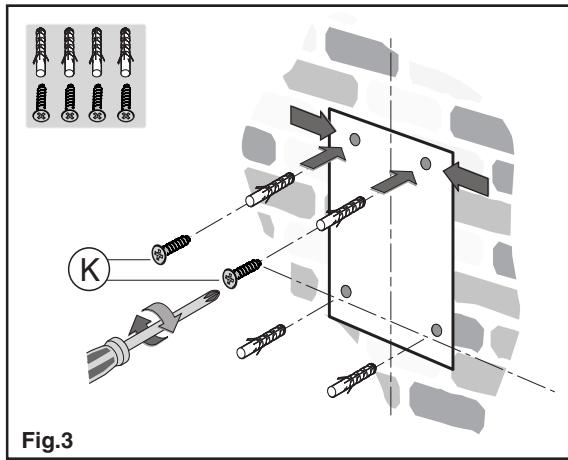

- Repérez et percez les trous de fixation (fig. 3).
- Fixez les 2 vis supérieures K sans serrer à fond et les chevilles expansives (fig. 3).

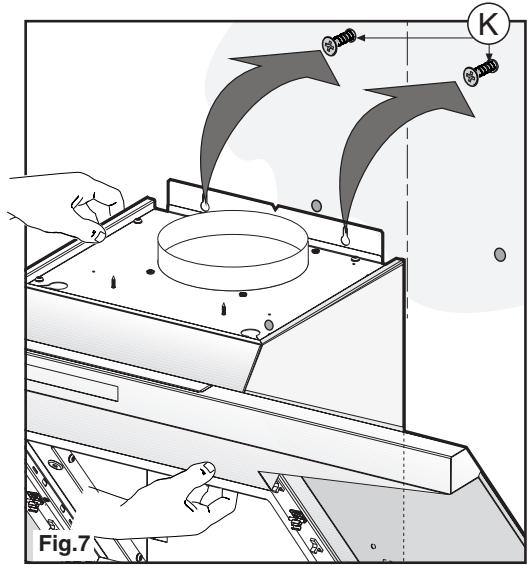

- Accrochez l'appareil au mur, alignez-le à l'horizontal et serrez les vis K (fig. 7).

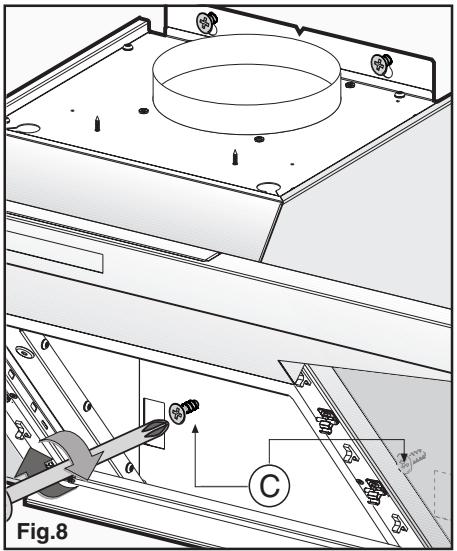

- Une fois le réglage effectué, fixez la hotte définitivement à l'aide des 2 vis C (fig. 8).
- Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placoplatre, etc.).
- Si les vis et chevilles sont fournies avec l'appareil, assurez-vous qu'elle seront bien adaptées à la nature du mur qui supportera la hotte.
- INSTALLATION DES MODELES SANS CHEMINEES DECORATIVES VERSION A EVACUATION EXTERIEURE

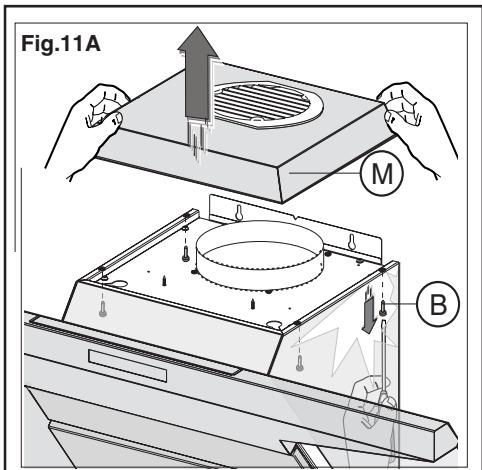

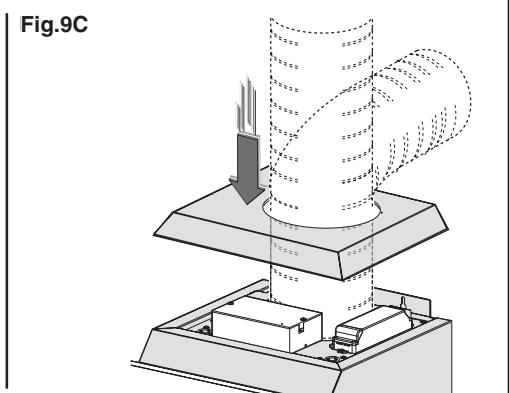

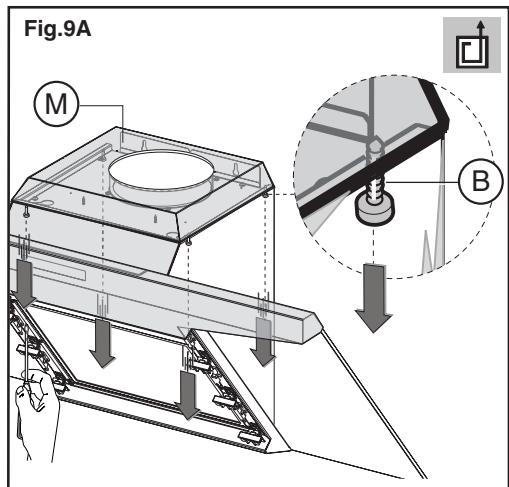

- Retirez le 4 vis B comme illustré (fig. 9 A).

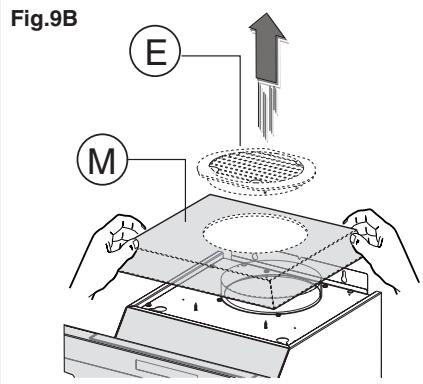

- Enlevez la grille E place au dessus du trou d'évacuation de l'air tout comme le chapeau M comme illustré(fig. 9B).
- Raccordez la hotte au tuyau flexible (non fourni) qui à son tour devra être raccordé au trou d'évacuation préparé au prétable (fig. 9 C).
- Remontez le chapeau et fixez-le à l'aide des 4 vis que vous avez enlevées (fig. 9 A).
- OPTIONS
En option, ce moyen de hotte peut être équipé de cheminées décoratives que vous pouvez commander à votre vendeur.
Avant d'insteller les cheminées décoratives, il faut enlever les 4 vis B etrirer le chapeau M, comme illustré (fig. 10 A - B).
Un kit insonorisant est également disponible (à commander comme OPTION) pour réduire encore plus le niveau sonore de la hotte. Cette couche d'absorbant acoustique doit être appliquée à l'arrière du panneau décoratif. Pour les opérations de montage conformez-vous au mode d'emploi du kit.
- INSTALLATION DES MODELES AVEC CHEMINEES DECORATIVES
Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.

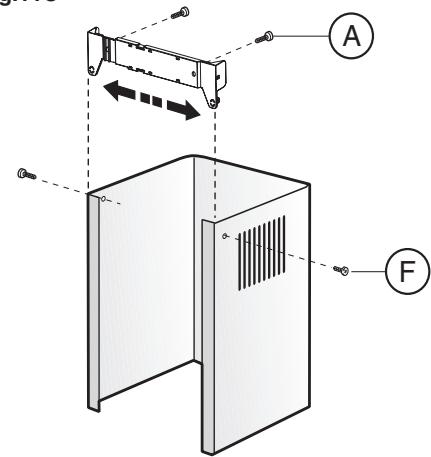

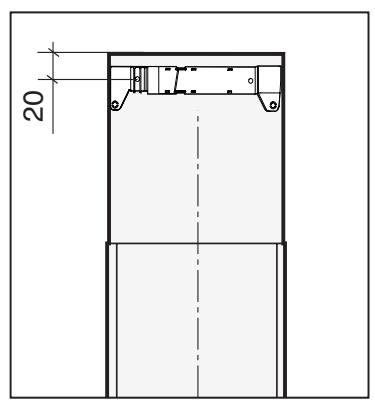

Réglez la largeur de l'étrier de support du raccord supérieur (Fig. 11 C). Ensuite fixez-le au plafond, en

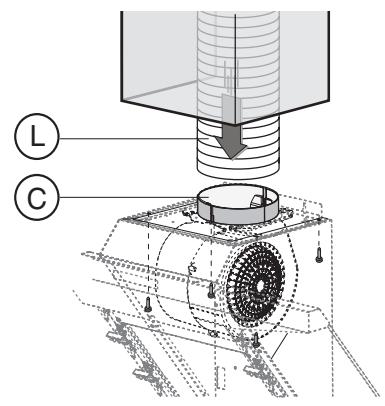

position axiale par rapport à votre hotter, à l'aide des vis A (Fig. 11 C) et en respectant la distance à partir du plafond indiquée (Fig. 11 B). A l'aide d'un tuyau flexible L raccordez la briste C au trou d'évacuation de l'air (Fig. 11 D).

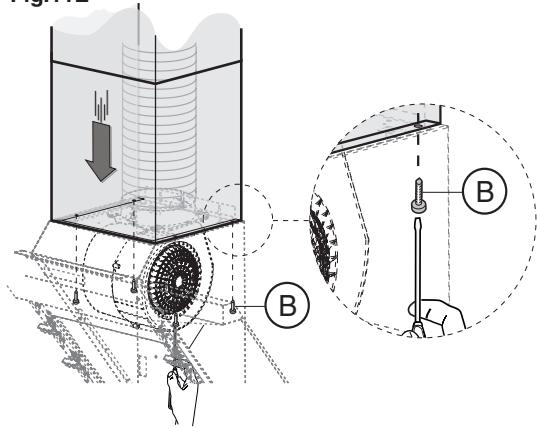

Glissez la cheminée supérieure à l'intérieur de la cheminée inférieure. Fixez la cheminée inférieure à la hotte en utilisant les vis B fournies (Fig. 11 E).
Déboîtez la cheminée supérieure jusqu'à l'étrier et fixez-la à l'aide des vis F (Fig. 11 C).
- VERSION RECYCLAGE Attention!
Les filtres doivent être commandés au vendeur en tant qu'accessoires.
Pour transformer la hotte de la version EVACUATION à la version RECYCLAGE selon le modele possedene nous disposons de 2 types de kits, un avec des filtres cassette (fig.10) et l'autre avec des filtres ronds (fig.15).

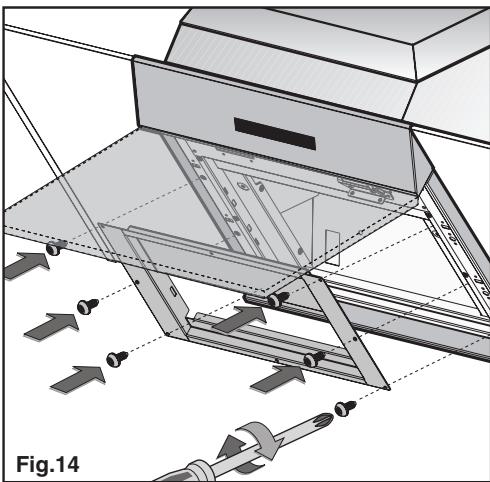

1-Si' emballage contient une bride comme celle indiquee à la figure 14, il faut la fixer à la hotte à l'aide des 6 vis fournies.

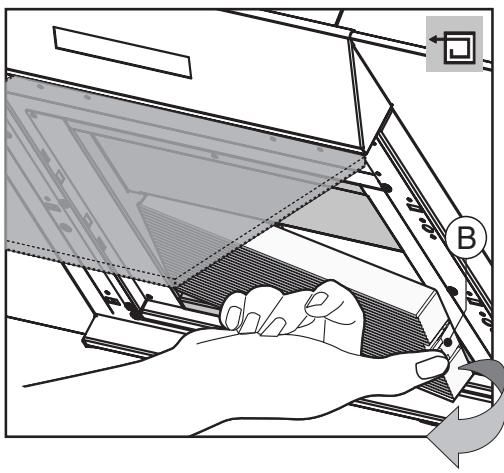

Pour remplaçer les filtres à charbon actif, tirer vers l'extérieur le levier B comme illustré (fig. 10).

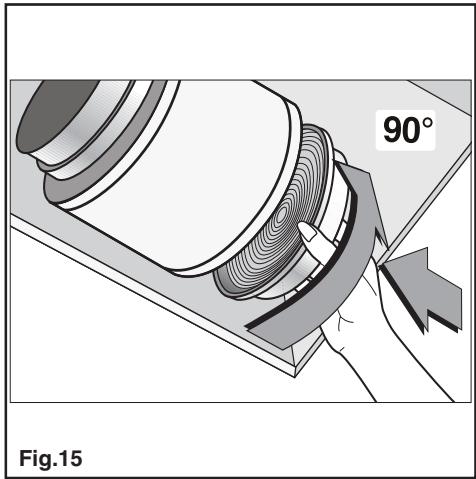

2-Si l'emballage ne contient pas de bride, c'est que le filtré à charbon actif est rond (fig.15).
Monter les filtres dans le groupe d'aspiration en les centrant bien à l'intérieur de la hotte et en les faisant pivoter de 90 degrès jusqu'àu déclic (Fig.15).
EMPLOI ET ENTRETIEN
- Nous vous recommendons de mettre la hotte en route avant de commencer à cuisiner.
Les filtres doivent être appliqués sur le groupe d'aspiration situé à l'intérieur de la hotte en les centrant et en les faisant tournier de 90 degrès jusqu'àau blocage.
Le bon fonctionnement de la hote est lié à la fréquence des opérations d'entretien, et plus particulièrement à l'entretien du filtre anti-graisse et du filtre au charbon actif.
- Les filtres anti graisse ont pour role de retenir les particules grasses en suspension dans l'air. Ils peuvent donc se boucher plus ou moinsrapidement selon l'usage de la hotte.
Dans tous les cas, pour prévenir un évientuel risque d'incendie, il est nécessaire de nettoyer au moins tous les deux moins le filtré en suivant les indicateurs suivantes:
- Retirer les filtres de la hotte et les laver avec de l'eau et un détergent liquide neutre, laisser la saleté se décoller.
- Rincer abondamment à l'eau tiède et laisser sécher.
- Les filtres peuvent également être lavés dans le lave vaisselle.
Après plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n'ouvre pas droit à réclamation afin d'obtenir un évientuel changement des panneaux.
- Les filtres au charbon actif seront à filtrer l'air qui sera rejojeté dans la pierce. Les filtres ne sont ni lavables ni régénérables et doivent être changés tous les trois mois au maximum. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régularité avec laquelle est effectué le nettoyage du filtré anti-graisse.
- Nettoyer féquèment tous les dépôts sur le ventilateur et
les autres surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
- L'éclairage de cette hotte est destiné à être utilisé uniquement lorsque vous cuisinEZ. Il n'est pas destiné pour une illumination générale et pour une longue durée; dans ce cas les ampoules peuvent se brûler. Pourant veuillez étéindre l'éclairage dés que vous avez terminé de cuisiner.
Attention!

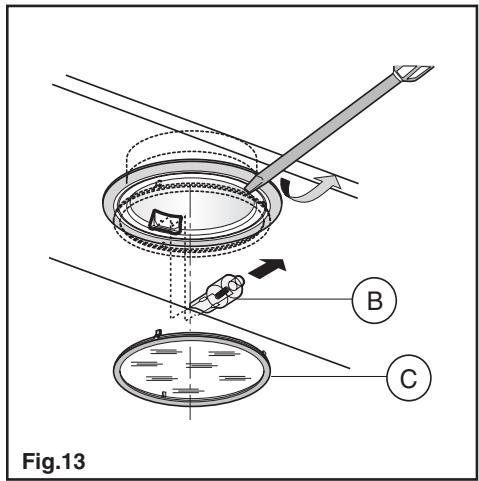

- Remplacement des lampes halogènes (Fig. 13).
Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.
Remplacez-les par des lampes de même type.
Attention: ne touchez pas aux lampes mains nues.
COMMANDES: (Fig.17)
Touche A = allume/eteint les lumières.
Touche B = allume/éteint la hotte. l'appareil s'allume à la 1^ vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour êtreindre. Si la hotte se trouve à la 1^ vitesse, il n'est pas nécessaire de tener la touche appuyée pour êtreindre. Diminue la vitesse du moteur.
Display C = indique la vitesse du moteur selectionné et l'activation du timer.
Touché D = allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10' , puis l'appereil reconnance à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.
Touché E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point decimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.
En pressant la touche E pendant 2 secondes, quand l'appareil est eteint, la fonction "clean air" s'active. Cette derniere met en marche le moteur chaque heures pendant 10 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Àpres quoi le moteur s'éteint et l'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour returner au fonctionnement normal presser n'importe quelette touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".
- Saturation filtrres anti-gras/charbon actif:
-
Quand I'afficheur C clignote et visualise alternatively la vitesse de fonctionnement et la lette F (1 et F par ex.) il est temps de laver les filtres anti-gras.
-
Quand l'écran C clignote et visualise alternatively la vitesse de fonctionnement et la dette A (1 et A par ex.) il est temps de changer les filtres à charbon actif.
Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5
seconds de suite sur la touche A jusqu'à ce que F ou A cesse de clignoter sur l'afficheur C.
Lorsque le témoin lumineux "saturation filtres" clignotte les filtres antigraissée doivent être lavés. Lorsque le témoin s'allume sans clignoter les filtres antigraissée doivent être lavés et les filtres au charbon replacés (dans le cas d'un fonctionnement avec la version recyclage). Àprouc cette opération, il faut appuyer sur la touche permettant de le rétablit.

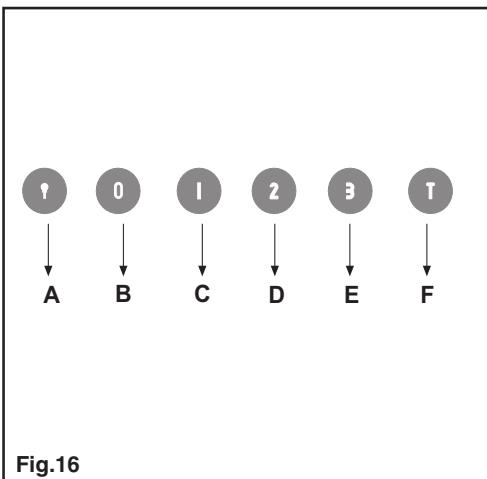

- COMMANDES: (Fig.16) Lumineux le symbole sont le suivant:
A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIERE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIEME VITESSE
F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)
-
Si vous appeareil possède la fonction vitesse INTENSE, maintainir appuyé pendant environ 2 secondes le bouton E pour activer la fonction pendant 10 minutes, après quoi elle returnera à la vitesse établie en précédence. Quand la fonction est active, la LED clignote. Pour l'interrompré avant les 10 minutes, presser de nouveau sur la touche E.
-
En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse.
Dès que la fonction est activée, le moteur démarre en 1ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode electroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importequelle touche à l'exception des touches de lumière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passé directement à la 2ème vitesse ; en appuyant sur le bouton B la fonction se désactive)
(*) La fonction "minutes automatique" retarde l'arrêt de la hotte, qui continues de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.
- Saturation filtrres anti-gras/charbon actif :
-
Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras.
-
Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon.
Après avoir remis le contrôle propre à sa place, procéder à une remise à zéro la mémoire élémentique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière)cesse de clignoter.
NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
