Type de produit	Hotte de cuisine AIRLUX HG 39
Caractéristiques techniques principales	Hotte murale, extraction ou recyclage d'air
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	90 cm de largeur
Poids	Environ 10 kg
Compatibilités	Compatible avec les cuisines de taille standard
Type de filtre	Filtre à charbon et filtre à graisse
Tension	220-240 V
Puissance	Max 300 W
Fonctions principales	Éclairage LED, plusieurs niveaux de puissance d'aspiration
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation inclus
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité CE
Informations générales utiles	Installation murale, niveau sonore de 60 dB à pleine puissance

FOIRE AUX QUESTIONS - HG 39 AIRLUX

Comment allumer l'AIRLUX HG 39 ?

Pour allumer l'AIRLUX HG 39, branchez l'appareil à une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si l'AIRLUX HG 39 ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que le thermostat est réglé à une température supérieure à la température ambiante. Si le problème persiste, contactez le service client.

Comment régler la température sur l'AIRLUX HG 39 ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour augmenter ou diminuer la température souhaitée.

L'AIRLUX HG 39 émet un bruit étrange, que faire ?

Un bruit léger peut être normal lors du chauffage. Si le bruit est fort ou inhabituel, éteignez l'appareil et contactez le service client.

Comment nettoyer l'AIRLUX HG 39 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne pas immerger l'appareil dans l'eau.

Est-ce que l'AIRLUX HG 39 peut être utilisé dans une salle de bain ?

L'AIRLUX HG 39 n'est pas conçu pour une utilisation dans des environnements humides comme les salles de bain. Évitez de l'utiliser dans ces conditions.

Que faire si l'AIRLUX HG 39 ne s'éteint pas ?

Si l'appareil ne s'éteint pas lorsque vous appuyez sur le bouton d'alimentation, débranchez-le de la prise électrique et attendez quelques minutes avant de le rebrancher.

L'AIRLUX HG 39 est-il doté d'un mode éco ?

Oui, l'AIRLUX HG 39 dispose d'un mode éco qui permet de réduire la consommation d'énergie. Activez-le via le panneau de commande.

Quelle est la puissance de l'AIRLUX HG 39 ?

L'AIRLUX HG 39 a une puissance de 2000 watts.

Où puis-je trouver la garantie de l'AIRLUX HG 39 ?

La garantie est fournie dans le manuel d'utilisation inclus avec l'appareil. Vous pouvez également consulter le site Web du fabricant pour plus d'informations.

MODE D'EMPLOI HG 39 AIRLUX

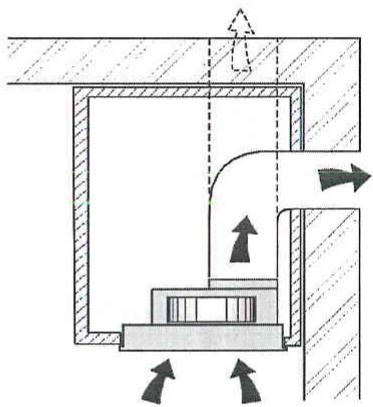

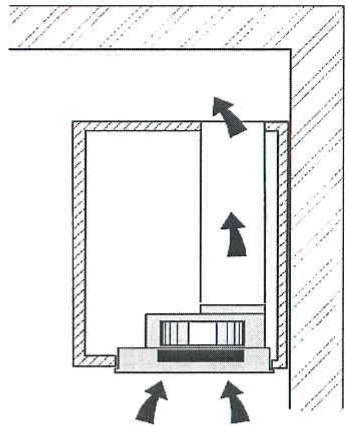

Cette hotte peut etre installee en version recyclage ou en version aspirante. Version Recyclage (Fig. 1): voire hotte aspire l'air de la cuisine impregne de fumee et d'odeurs, en I'epurant a travers les filtres a gratise alsqu'a travers les filtres a charbon pour le renvoyer dans la piece, propre. Afin que voitre hotte soit efficace d'une

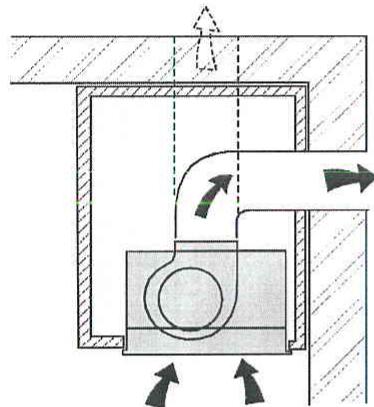

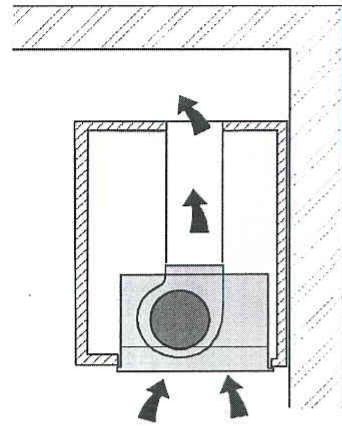

facon constante, il est nécessaire de replacer les filtres à charbon periodiquement. Les filtres à charbon ne sont pas fournis. Version aspirante (Fig. 2): cette histoire espaire l'air de la cuisine impregnée de fumée et d'odeurs, en le faisant passer à travers les filtres àGRAISE, puis en expulsant à l'extérieur à travers un tuyau d'évacuation. Dans cette version l'emploi de filtres à charbon n'est pas nécessaire.

Voudevezdeciderdesledebutqueltyped'installationyoussouhaitez(recyclageouaspirante).Afind'avoir une hotte au rendement optimal, nos yous conseillsons d'installer une hotte version aspirante (si cela est possible).

INSTALLATION

ATTENTION: Il est conseilé de confier les opérations d'installation à des spécialistes. INSTALLATION VERSION ASPIRANTE:

1. Avant de commencer l'installation, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air vers l'extérieur. Employez un tuyau d'évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et de raccords possibles (angle maximum des coudes : 90^ ); - qui soit fait d'une matière approuvée par les normes en vigueur (suivant l'Etat); - sa surface interieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau. Il est conseilé d'utiliser un tuyau ayant un diamètre de 123 mm pour les modèles représentés sur les Figures 3 et 4, un diamètre de 150 mm pour le modele représenté sur la figure 5. Pour l'évacuation de l'air vers l'extérieur, suvez toutes les autres indications données à la page "Attention".
2. Prévoyez une alimentation électrique adequate. Pour le raccordement电量, suivez toutes les autres indications qui sont données par la page "Attention".
3. Enlevez la grille métallique ou les filtres àGRAISS (voir la Figure 6, 7 ou 8 selon le modele que vous ayez achete):

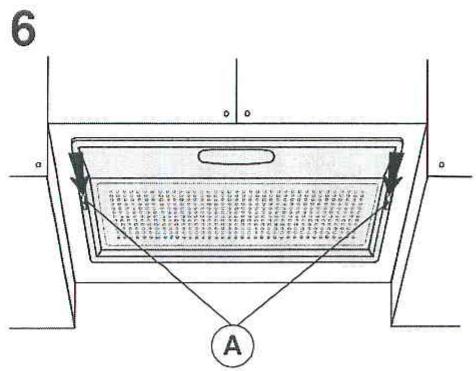

Fig. 6: enlevez la grille métallique en déplacant les 2 blocages lateraux (A).

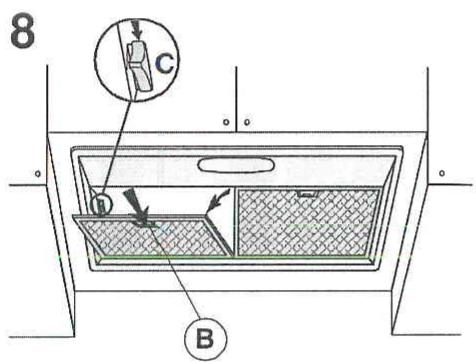

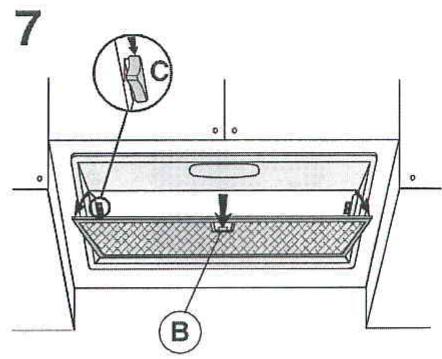

Fig. 7 et 8: enlevez le(s) filtré(s) en déplacant le blocage (B) et en tournant le filtré vers l'extérieur. Ensuite enlevez la grille métallique en déplacant les 2 blocages lateraux (C).

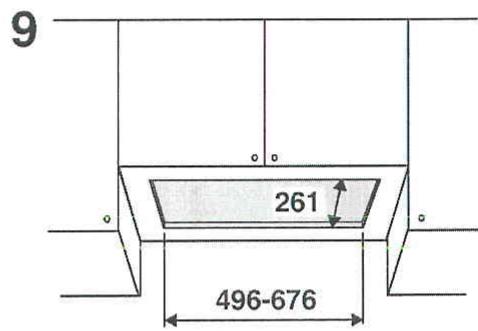

1. Dans le fond de votre placard mural, faites le trou nécessaire afin d'insérer l'appareil (Fig. 9).

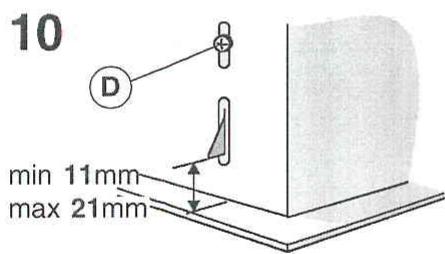

2. Pour installer l'appareil, reglez la position du ressort lateral d'accrochage (Fig. 10D), suivant l'épaisseur du panneau troué sur lequel il sera ancre.

Inserez l'appareil a sa place dans le placard mural jusqu'à ce qu'il soit bloqué au moyen du dessort laterai.

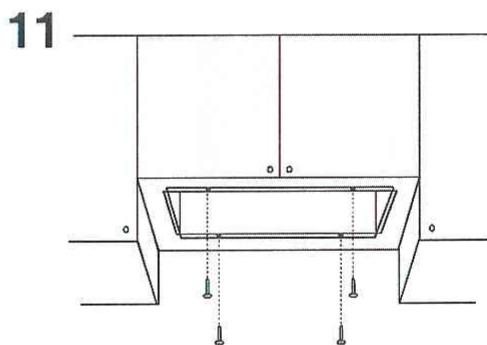

Utilisez les trous qui ont eté prévus dans la carasse de l'appareil pour le fixer ulterieurement en insérant les 4 vis supplémentaires (fournies) - Fig. 11.
6. Racordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau soupé et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier metallique (le tuyau et le collier ne sont pas fournis). Faites le raccordement electrique.
7. Remontez la grille métallique et/ou les filtres àGRAISE.

INSTALLATION VERSION RECYCLAGE:

Effectuez l'installation en suivant les instructions pour la version aspirante (voir point 2, 3, 4, 5), puis continuez en suivant les instructions figurant ci-dessous.

Raccordez un flexible à l'ouverture de sortie d'air de la hote de manière à acheminer l'air jusqu'à haut du meuble suspendu; bloquez le flexible avec une bande métallique (flexible et bande ne sont pas fournis). Effectuez le branchement électrique.

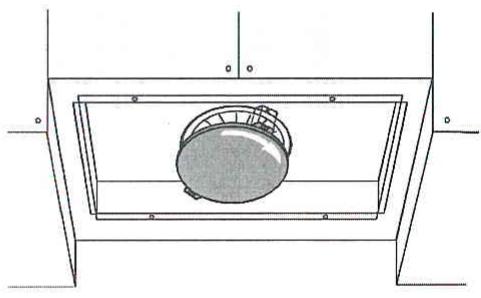

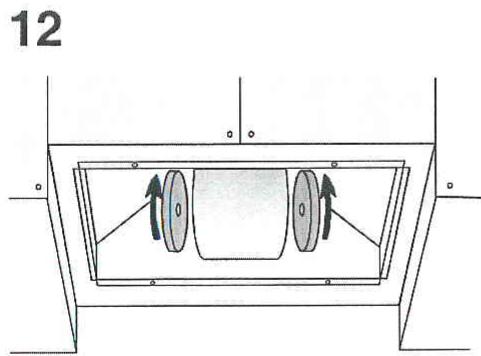

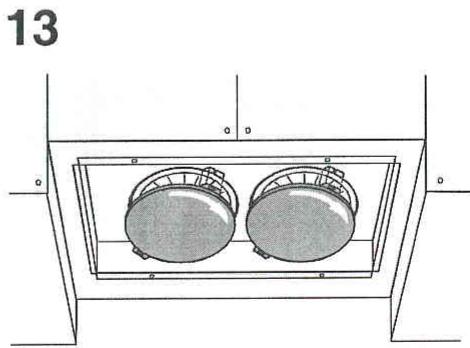

Contrôlez si les filtres à charbon sont déjà installés; le cas échéant montez-les comme suit: poseze le filtre à charbon sur le groupe moteur en faisant coïncider les goujons; tournez le filtre à charbon jusqu'à ce qu'il se bloque (voir les Figures 12, 13 ou 14 en fonction du modele que vous avez acheté).

Remonter la grille métallique et/ou les frittes àGRAISSSE.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

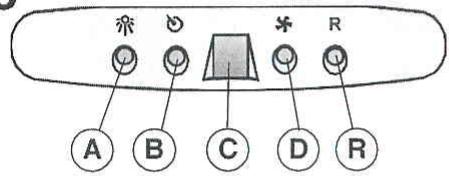

Commandes de la Fig. 15: Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l'activation du Timer lorsque le numéro clignote; - indique l'alarme des filtres lorsque le segment central s'allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en série. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête. Touche R = rétablissement des filtres àGRAISSE et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres à GRAISSE et replacer les filtres à charbon (apres 120 heures de fonctionnement). Il est clair que si vous hotte n'est pas une hote version recyclage, qu'elle n'a donc pas de filtres à charbon, il suffit de nettoyer les filtres à GRAISSE, que le segment central reste allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est éteint et il est visible pendant environ 30^ Pour faire partir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.

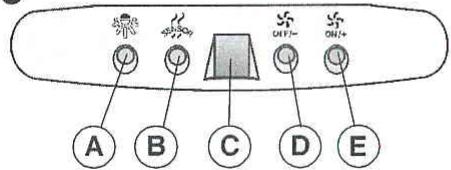

Commandes de la Fig. 16:

FONCTIONNEMENT AUTOMATIQUE AVEC CAPTEUR:

Touche A: allume / eteint l'éclairage. Touche B: active / déactive la fonction "Automatique". En activant cette fonction, la lecture "A" apparait sur l'afficheur C, et la vitesse du moteur augmente ou diminue automatiquement en fonction des fumées, des odeurs et des gaz prêts dans la cuisine. Afficheur C: - signale le fonctionnement automatique du capteur (en visualisant la lecture "A");- indique la vitesse du moteur sélectionné automatiquement par le capteur; - signale l'alarme filtres quand le segment central est allumé de manière fixe ou clignotante. Touche D: diminue la vitesse du moteur / Remise à zéro; diminue la vitesse du moteur jusqu'à zéro (arrêt), cependant, après environ 1 minute, la hotte se remet en fonction automatique, à la vitesse déterminée par le capteur. En appuyant sur la touche pendant l'affichage de l'alarme filtres, on effectue la Remise à zéro et le comptage des heures redémarre. Touche E: augmenté la vitesse du moteur; cependant, après environ 1 minute, la hotte est de nouveau activée en fonctionnement automatique, à la vitesse déterminée par le capteur.

Modification de la sensibilité du capteur: il est possible de modifier la sensibilité du capteur en agissant de la façon suivante:- arreter la hote en appuyant sur la touche B. - Appuyer en même temps sur les touches D et E (l'afficheur visualise l'indice de sensibilité du capteur). - En appuyant sur les touches D ou E, on augmente ou diminue l'indice de sensibilité du capteur (1 : sensibilité minimum / 9 : sensibilité maximum). - en cas de coupure de l'alimentation électrique, le capteur fonctionne de nouveau avec sensibilité 5.

Attention: afin d'éviter d'endommager le capteur, ne pas utiliser des produits aux silicones à proximité de la hotte!

FONCTIONNEMENT EN HOTTE TRADITIONNELLE:

Touche A: allume / eteint l'éclairage. Afficheur C: - indique la vitesse du moteur sélectionnée (de 1 à 4); - signale l'activation du Minuteur quand le chiffre clignote; - signale l'alarme filtres quand le segment central est allumé de manière fixe ou clignotante. Touche D: diminue la vitesse du moteur / Arrêt / Remise à zéro; - diminue la vitesse du moteur jusqu'à zéro (arrêt). En appuyant sur la touche pendant l'affichage de l'alarme filtres, on effectue la Remise à zéro et le comptage des heures rédémarre. Touche E: actionne le moteur / augmenté la vitesse du moteur / Minuteur. En appuyant sur la touche, on actionné le moteur (à la dernière vitesse sélectionnée); en appuyant encore dessus, on augmenté la vitesse du moteur; en Maintenant la touche appuyée pendant quelques secondes, on active le Minuteur. Dans ce cas, le moteur s'arrête après 5 minutes (en même temps, sur l'afficheur, le chiffre de la vitesse sélectionnée clignote); le minuteur reste activé si l'on modifie la vitesse du moteur. Pour désactiver le Minuteur, appuyer de nouveau sur la touche.

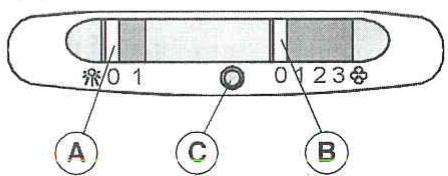

Commandes de la Fig. 17: Interrupteur A : ECLAIRAGE; position 0: éclairage éteint, position 1: éclairage allumé. Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0: moteur arrêté. C : Voyant lumineux de fonctionnement du moteur.

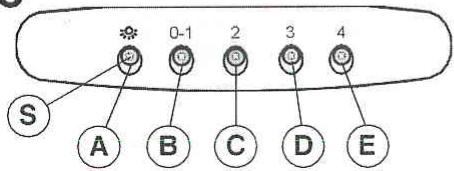

Commandes de la Fig. 18: Touche A: allume/eteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse, toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse et replacier les filtres àcharbon. Pour faire repartir le comptage des heures (RAZ), maintainir la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ere vitesse (le témoin lumineux correspondant s'allume); pour eteindre le moteur, maintainir la pression pendant environ 1". En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche C: actionne le moteur à la 2eme vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur à la 3eme vitesse (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche E: actionne le moteur à la 4eme vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote).

Préter une attention particulière aux filtres à graisse: si le modele que vous avez acheté à les commandes représentées sur la Figure 15/16; les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Laver les filtres avec une lessive neuta. Une fois les filtres propres remontés, appuer pendant 2 secondes sur la touche R (Rétablissement) pour faire partir le comptage. Si le modele que vous avez acheté à les commandes représentées sur la Figure 17: le filtre à graisse doit être nettoyé périodiquement, en fonction d'l'utilisation (au moins tous les deux mois). Laver les filtres avec une lessive neuta. Si le modele que vous avez acheté à les commandes représentées sur la Figure 18: les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 18S). Laver les filtres avec une lessive neuta. Une fois les filtres propres remontés, pour faire partir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.18A) tandis que le témoin lumineux correspondant (S) est allumé. ATTENTION: Les filtres à graisse métalliques doivent être nettoyés périodiquement, en suivant les instructions indiquées ci-dessus et les filtres à graisse synthétiques (blancs) doivent être remplacés, aux mêmes intervalles de nettoyage que les filtres métalliques.

Démontage des filtres àGRAISSE:

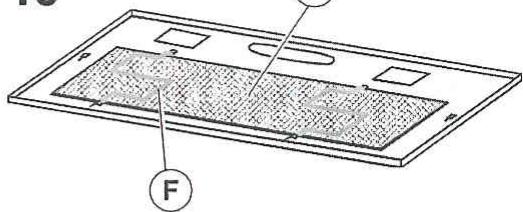

• Pour le modele montré sur la fig. 6: enlevez la grille metallique en déplacant les 2 blocages latéraux (A). Enlevez les blocages des filtres (Fig. 19F), puis le filtré àGRAISE (Fig. 19G) metallique (ou synthetique).
• Pour les modèles des Figures 7 et 8: enlevez le filtré(s) àGRAISSE métallique en déplacant le blocage B et en tournant le filtré vers l'extérieur.

Remplacement des filtres à charbon : si l'on utilise l'appareil en version recyclage, il faut replacer les filtres à charbons. Si le modele que vous avez achete à les commandes représentees sur la Figure 15/16, vous devrez replacer les filtres à charbon toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement). Si le modele que vous avez achete à les commandes représentees sur la Figure 17, vous devrez replacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois. Si le modele que vous avez achete a les commandes représentées sur la Figure 18, vous devrez replacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig. 18S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Demont du filtre(s) à charbon: avant de démonter le filtre(s) à charbon, il faut enlever la grille et/ou les filtres àGRAISE en suivant les instructions figurant au point 3 du paragraphe "Installation en version aspirante". Ensuite enlevez les filtres à charbon en les tournant de manière à les sortir des goujons (tournez les filtres dans le sens contraire aux flèches indiquées sur les Figures 12, 13, ou 14).

Eclairage:

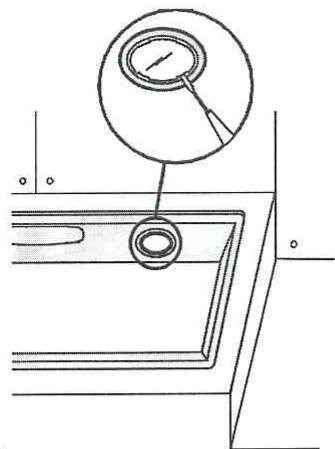

• Pour le modele de la Fig. 20: pour remplacez les lampes halogenes, ouvre le couvercle en faisant levier grace aux fissures prevues a cet effet. Remplacez-les par des lampes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule a main rue.

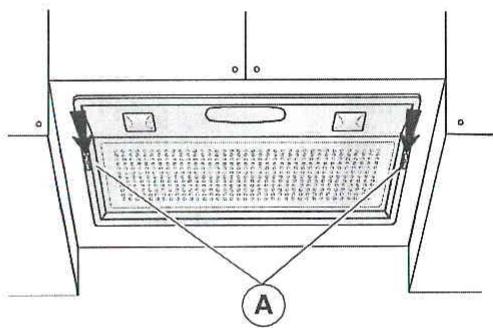

• Pour le modele de la Fig. 21: pour replacer les lampes a incandescence enlevez la grille metallique en deplacant les 2 blocages lateraux A et devissez la lampe. Remplacer avec une lampe du même type.
• Pour le modele de la Fig. 22: pour replacer les lampes à incandescence enlevez le filtre(s) en déplacant le blocage et en tournant le filtre vers l'extérieur. Ensuite, enlevez la grille metallique en déplacant les 2 blocages lateraux (C). Devissez la lampe et la replacer par une lampe du même type.
