TG 667 RR - Table de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	ARTHUR MARTIN
Modèle	TG 667 RR
Nombre de brûleurs	4 (1 rapide, 2 semi-rapides, 1 auxiliaire)
Puissance brûleur rapide	3,2 kW
Puissance brûleur semi-rapide	2,0 kW
Puissance brûleur auxiliaire	1,0 kW
Dimensions d'encastrement (L x P)	550 x 470 mm
Alimentation électrique	230 V - 50 Hz
Type de gaz	G20/G25 (20/25 mbar) - réglable pour G30/G31
Sécurité	Thermocouple sur chaque brûleur, robinets à verrouillage de sécurité
Allumage	Allumage automatique intégré, possible sans électricité avec allumette
Matériau du plan	Émail (grilles émaillées, dessus en émail)
Nettoyage	Brûleurs démontables, grilles lavables, plan de cuisson nettoyable avec éponge douce
Poids approximatif	10 kg
Garantie	Selon conditions du vendeur (généralement 2 ans)
Pièces détachées disponibles	Injecteurs, thermocouples, manettes, couronnes - certifiées constructeur
Réparabilité	Intervention par SAV qualifié obligatoire

FOIRE AUX QUESTIONS - TG 667 RR ARTHUR MARTIN

Comment allumer un brûleur sur la table de cuisson ARTHUR MARTIN TG 667 RR ?

Appuyez sur la manette du brûleur choisi et tournez-la vers la gauche jusqu'au repère de débit maximum (A). Maintenez enfoncée environ 5 secondes après l'apparition de la flamme pour activer la sécurité thermocouple. En cas de coupure de courant, vous pouvez allumer avec une allumette.

Que faire si un brûleur ne s'allume pas ou si la flamme est irrégulière ?

Vérifiez que les couronnes et chapeaux sont propres et bien secs. Si la flamme est irrégulière, nettoyez soigneusement le brûleur. Si le problème persiste, faites appel à un service après-vente qualifié.

Comment nettoyer les brûleurs de la table TG 667 RR ?

Démontez les chapeaux et couronnes en retirant les deux vis situées dessous. Lavez avec de l'eau chaude et un détergent doux, utilisez une petite brosse en acier si nécessaire. Séchez soigneusement avant de remonter.

Quelle est la distance de sécurité entre la table de cuisson et les meubles ou murs ?

Les bords latéraux de la découpe doivent être à au moins 100 mm des murs ou meubles latéraux. Les meubles suspendus ou hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table.

Puis-je utiliser la table TG 667 RR avec du gaz butane ou propane ?

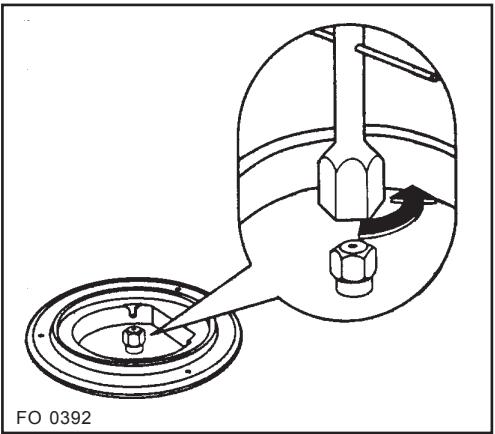

Oui, il faut adapter les injecteurs et régler le ralenti. L'appareil est livré réglé pour gaz naturel G20/G25. Pour butane/propane, remplacez les injecteurs par ceux fournis et vissez à fond la vis de réglage du ralenti.

Comment savoir si la sécurité thermocouple fonctionne ?

Après avoir allumé un brûleur, maintenez la manette enfoncée environ 5 secondes. Si la flamme s'éteint accidentellement, le thermocouple coupe l'arrivée de gaz. Si la flamme s'éteint dès que vous relâchez, le thermocouple est peut-être défectueux.

Quelles sont les dimensions d'encastrement pour la TG 667 RR ?

L'ouverture doit mesurer 550 mm de largeur et 470 mm de profondeur. La profondeur du meuble doit être de 550 à 600 mm.

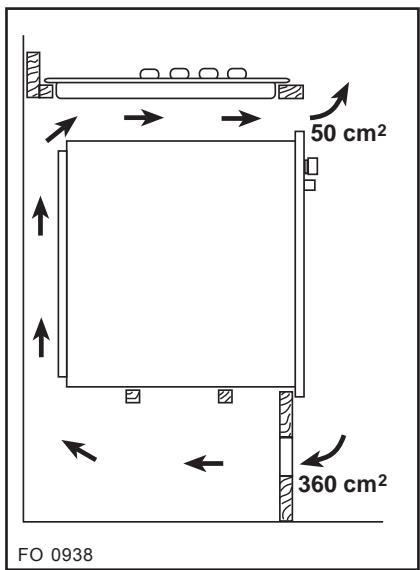

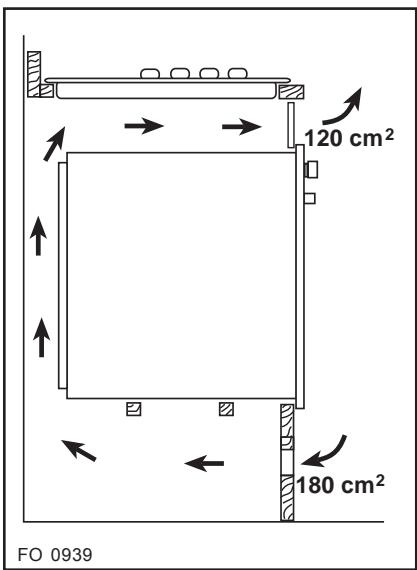

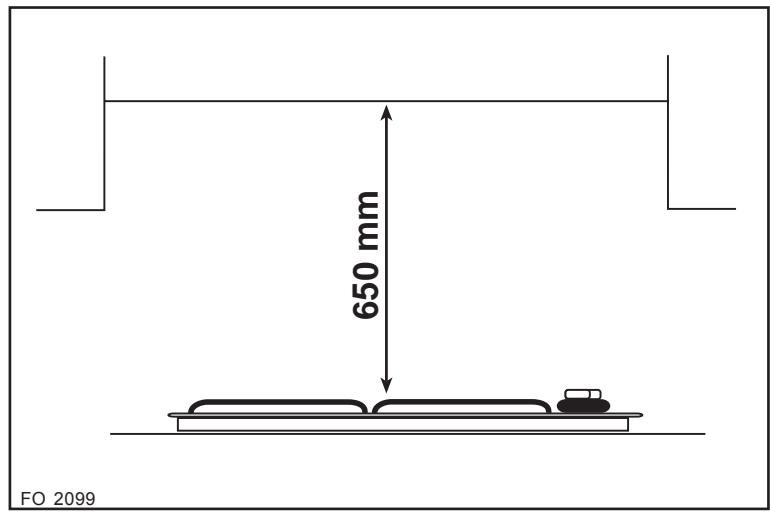

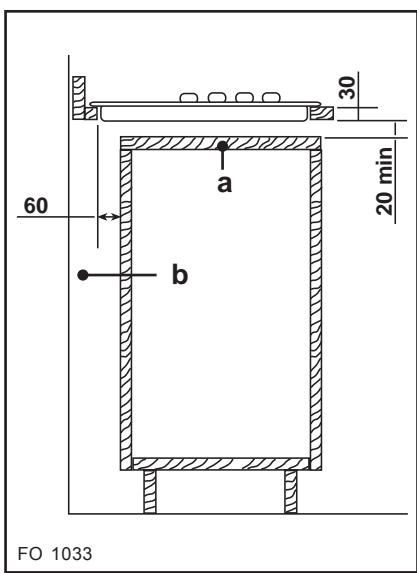

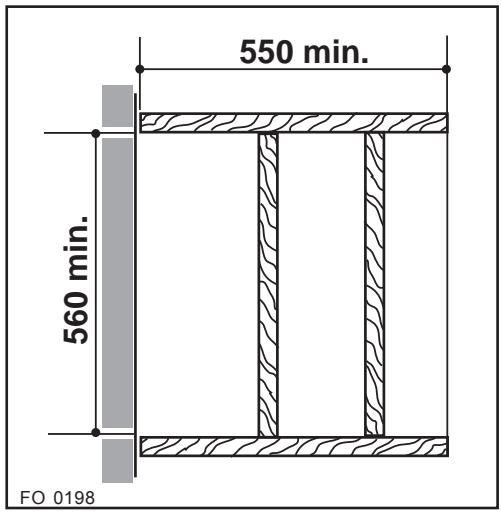

Puis-je installer la table de cuisson au-dessus d'un four ?

Oui, mais prévoir une tablette amovible sous la table et des supports d'aération. Les raccordements électriques du four et de la table doivent rester accessibles et séparés.

Comment entretenir le plan de cuisson émaillé ?

Après chaque utilisation, passez une éponge légèrement imbibée d'eau tiède avec un détergent doux. N'utilisez pas d'objets tranchants ni de produits abrasifs. Évitez que du liquide pénètre dans les orifices.

Où trouver des pièces de rechange pour le modèle TG 667 RR ?

Contactez un service après-vente agréé ARTHUR MARTIN. Exigez des pièces de rechange certifiées constructeur. Les injecteurs, thermocouples, couronnes et manettes sont disponibles.

MODE D'EMPLOI TG 667 RR ARTHUR MARTIN

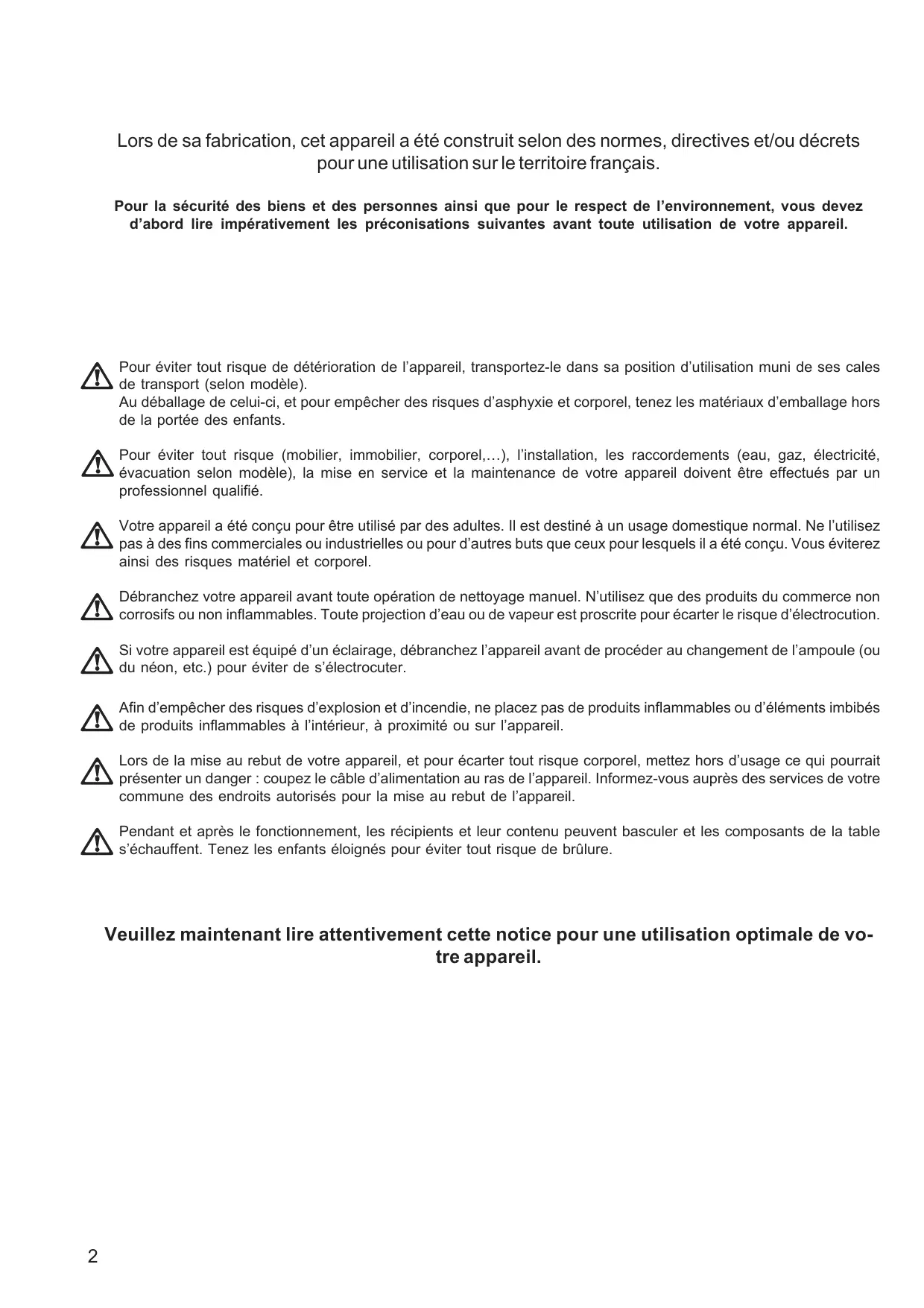

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement suivre les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporels, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel, etc.), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. Pendant et après le fonctionnement, les récipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlure.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Avant d'utiliser votre appareil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient.
• N'utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt I lorsque l'appareil n'est pas utilisé.
• N'utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximité de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombes aérosols...). Assurez-vous que les enfants ne manipulent pas les commandes.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez à ce que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Évitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-vente.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Veillez à ne rien laisser sur la table pendant et après l'utilisation des zones de cuisson (torchons, feuilles d'aluminium, plastique, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• N'utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous que l'appareil est installé dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la Compagnie de distribution du gaz de votre région.
• Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Sommaire

À l'attention de l'utilisateur

3

Comment lire notre notice d'utilisation ? 4

Description de l'appareil 5

Utilisation de votre table de cuisson 6

Conseils d'utilisation 7

Entretien et nettoyage 8

Garantie 9

Service après Vente 9

Plaque signalétique 9

À l'attention de l'installateur

9

Installation 10

Branchement électrique 12

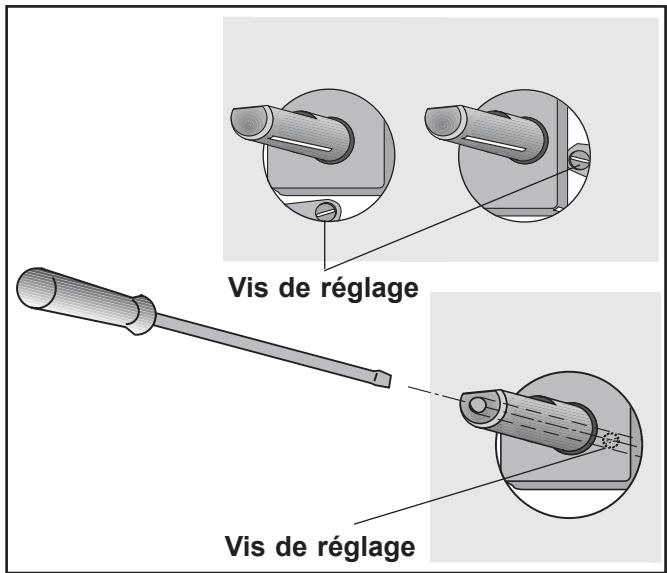

Adaptation des brûleurs au gaz utilisé 13

Encastrement 14

Possibilités d'encastrement 15

Comment lire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice :

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accidents provoqués par l'appareil du fait du non-respect de ces avertissements.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Cet appareil est conforme aux Directives Communautaires CEE suivantes :

• 73/23 - 90/683 (Basse Tension) ;
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Électromagnétique) ;

-93/68 (Directives Générales) ;

Description de l'appareil

TG 4016 - TG 4023 - TG 667

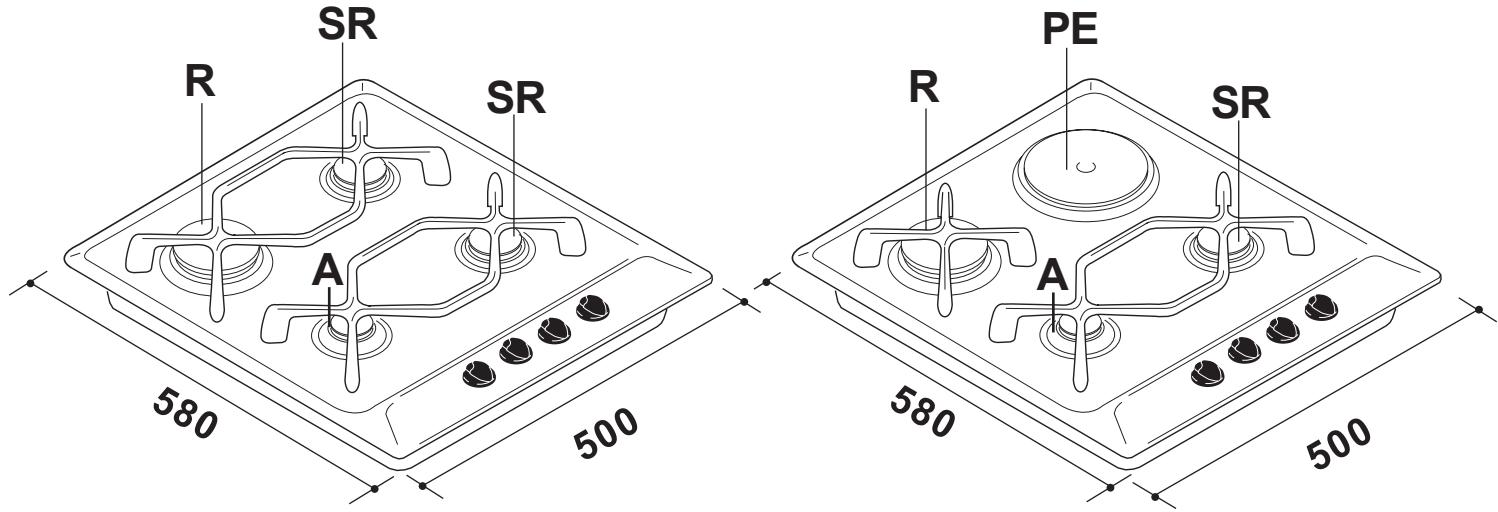

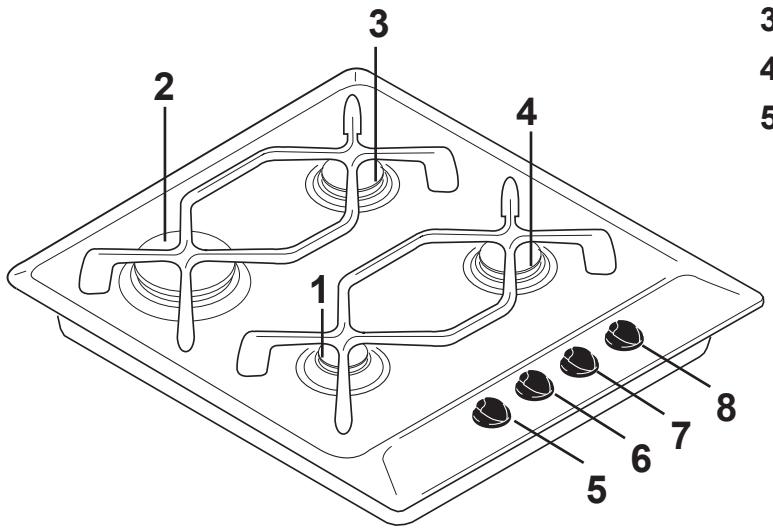

1 Brûleur auxiliaire 2 Brûleur rapide 3 Brûleur semi-rapide 4 Brûleur semi-rapide 5-8 Manettes de commande des brûleurs

TM 657 - TM 3016 - TM 3023

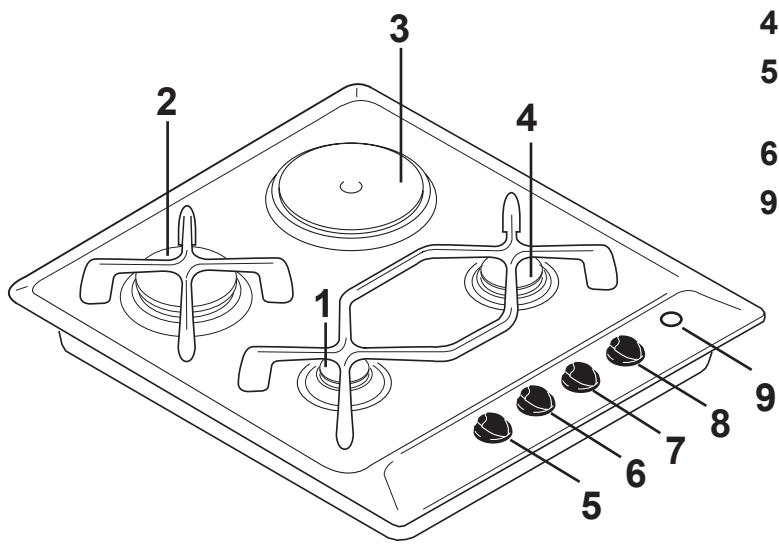

1 Brûleur auxiliaire 2 Brûleur rapide 3 Plaque électrique 4 Brûleur semi-rapide 5 Manette de commande de la plaque électrique 6-8 Manettes de commande des brûleurs 9 Voyant de fonctionnement de la plaque

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

L'allumage des brûleurs

Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Seulement dans les modèles TG 4023 - TM 3023 - TG 667 - TM 657 : Chaque brûleur est équipé d'une sécurité thermocouple, qui coupe l'arrivée de gaz si la flamme s'éteint accidentellement (débordement, courant d'air, etc.).

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur choisi, et tournez-la vers la gauche jusqu'au repère de débit maximum (A).

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présentez une flamme au brûleur.

• Mod. TG 4023 - TM 3023 - TG 667 - TM 657 : Maintenez la commande enfoncée, pendant 5 secondes environ après l'apparition de la flamme pour activer la sécurité thermocouple.
• Placez le récipient sur le brûleur.
• Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Les modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

La plaque électrique (Mod. TM 657 / TM 3016 / TM 3023)

Cette table de cuisson est équipée d'une plaque électrique à 7 positions.

Pour mettre en fonctionnement la plaque, tournez la manette correspondante sur la position désirée.

Le voyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la droite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1 : allure de chauffe minimale

Position 6 : allure de chauffe maximale

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des sauces, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crépes, biftecks
6	Biftecks, tranches de vande, biscuits, saisie de vande

Conseils d'utilisation

Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des récipients adaptés au diamètre des brûleurs.

Brûleur rapide

diamètre 16 - 26 cm

Brûleur semi-rapide

diamètre 18-20-22 cm

Brûleur auxiliaire

diamètre 10-14-16 cm

• Ne placez un récipient sur un brûleur qu'après avoir allumé celui-ci. N'utilisez que des récipients creux. Assurez-vous que la flamme ne déborde pas du fond du récipient.
• Si vous devez utiliser des récipients dont le diamètre est important, nous vous recommandons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la détérioration des manettes de commande.
• Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

La plaque électrique (Mod. TM 657 / TM 3016 / TM 3023)

• Choisissez des récipients à fond épais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
• Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériel entre la plaque et le récipient.
• Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position arrêt à la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
• Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Les brûleurs

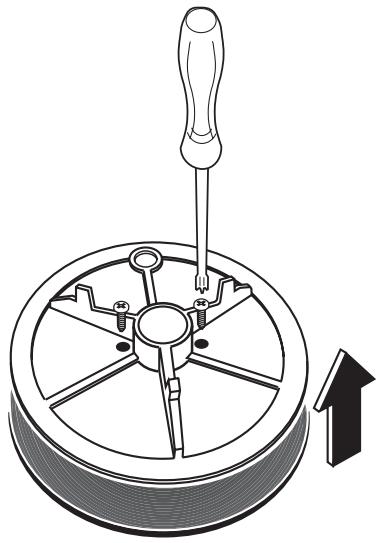

• Les chapeaux et les couronnes des brûleurs sont fixés à l'aide de deux vis. Pour les démonter, enlevez-les, retournez-les et dévissez les deux vis comme indiqué sur la figure.
• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, en prenant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnes des brûleurs en parfait état de propreté : leur encrassement peut causer des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les couronnes et chapeaux de brûleurs parfaitement secs.

Les grilles émaillées

• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.

Assurez-vous que la manette soit sur la position "Arrêt". Retirez la manette. Après le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, en aucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson où se situent les éléments électriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Évitez tout écoulement dans les orifices de la table. Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.
• N'utilisez pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou d'éponge à face abrasive.
• N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

La plaque électrique (Mod. TM 657 / TM 3016 / TM 3023)

• Après chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintenue bien sèche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
• De temps en temps, et avant toute période prolongée de non-utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouverez également des produits spécifiques de protection et d'entretien dans le commerce.
• Évitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Plaque signalétique

En appelant un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat, etc.), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Caractéristiques techniques

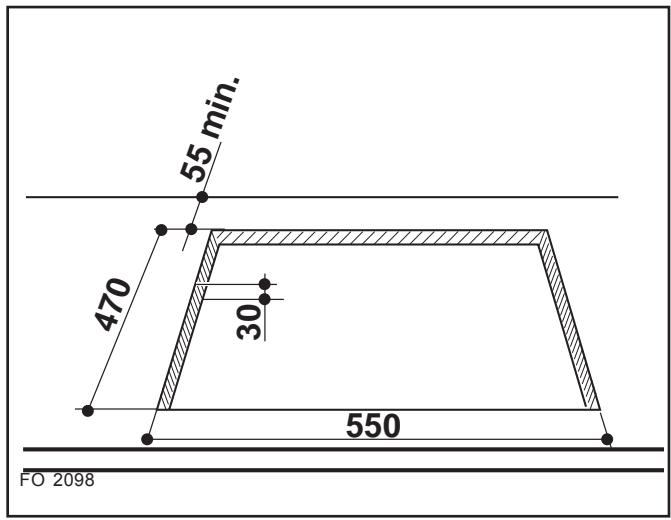

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

(voir chapitre "Encastrement")

Largeur : 550 mm

Profondeur : 470 mm

Puissance des brûleurs

Brûleur rapide

3,2 kW

Brûleurs semi-rapide

2,0 kW

Brûleur auxiliaire

1,0 kW

Puissance de la plaque électrique (Mod. TM 657 / TM 3016 / TM 3023)

Plaque électrique (Ø 145)

1,5 kW

Alimentation :

230 V - 50 Hz

Air nécessaire à la combustion

16 m³/h

Catégorie : II2E+3+

Appareil réglé en usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Installation

Emplacement

Les meubles juxtaposés aux côtés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci. Les bords latéraux de la découpe pratiquée doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson.

N'installez pas l'appareil près de matériaux inflammables (par ex. : rideaux, torchons, etc.).

Débranchez l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectués par un personnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés à l'intérieur des bâtiments d'habitation et leurs dépendances ;
• Norme DTU P 45-204, Installations de gaz (anciennement DTU n° 61 - installation de gaz - Avril 1982 + additif n° 1 Juillet 1984) ;
• Règlement Sanitaire Départemental.

Pour les appareils raccordés au réseau électrique :

• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommandations

• Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation et vérifiez que tous les raccords sont bien étanches ;
• N'omettez pas d'installer un robinet de barrage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôlez que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1). 2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct. 3) Effectuez ensuite le raccordement du tube d'arrivée de gaz (Fig. 2 - Exemple d'alimentation avec tube rigide). 4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse. 5) Fixez l'appareil au meuble.

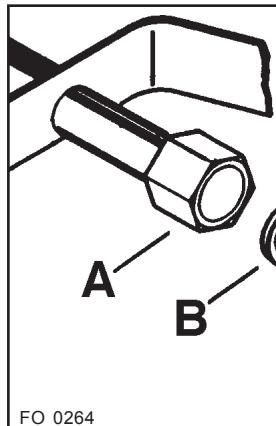

A) Écrou situé à l'extrémité de la rampe B) Joint C) Raccord orientable

Fig. 1

Fig. 2

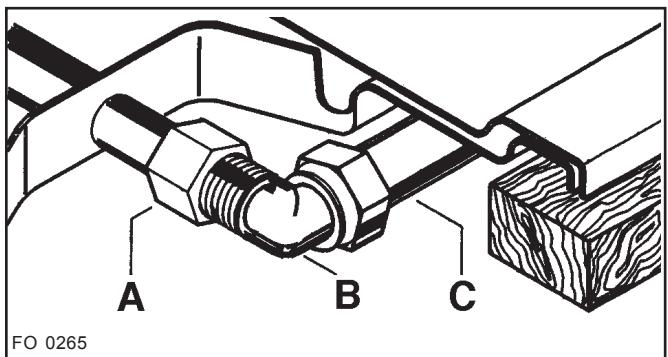

A) Écrou B) Raccord orientable C) Tube rigide

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121".

- Butane/Propane

Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être utilisé s'il est visible sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-125".

Pour assembler les différentes pièces, il est conseillé de suivre l'ordre suivant :

• Fixez le raccord orientable à l'embout en interposant le joint ;
• Fixez le raccord orientable à la rampe d'alimentation de l'appareil ;
• Orientez le raccord dans la direction voulue ;
• Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse ; fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie, remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF C 15-100 et aux règlements en vigueur.

Avant d'effectuer le branchement, s'assurer que :

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique) ;
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur ;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un câble d'alimentation et sont aptes au fonctionnement en 230 V - 50 Hz.

Appliquez au câble une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise adaptée.

Si l'on désire un branchement direct au réseau (branchement fixe), il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection.

Le câble de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le câble d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement, essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Remplacement du câble d'alimentation

Le câble d'alimentation ne doit être remplacé que par un professionnel qualifié ; utilisez un câble de type H05 RR-F ou H05V2V2-F (T90) d'une section adaptée à la charge.

En outre, il faut que le câble de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50 °C à la température ambiante.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit :

A. Remplacement des injecteurs

1) Retirez les grilles. 2) Enlevez les brûleurs. 3) Avec une clé de 7, dévissez les injecteurs (Fig. 3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau). 4) Remplacez l'étiquette d'étalonnage (collée à côté du tuyau d'alimentation en gaz) par celle correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

B. Réglage du ralenti

1) Allumez chacun des brûleurs. 2) Tournez les manettes jusqu'à l'obtention du débit réduit. 3) Retirez les manettes.

Alimentation en gaz naturel

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 4), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'éteint pas. Remarque : La vis de réglage est de petite dimension, utilisez un tournevis plat très fin. 4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuées également après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 3

Fig. 4

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZNATUREL			GAZBUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Petit)	1	0,33	70	0,095	0,111	50	73	71
Semi-rapide (Moyen)	2	0,45	96	0,190	0,221	71	145	143
Rapide (Grand)	3,2	0,65	121	0,305	0,354	88	233	229

Encastrement

Mod. TG 4016 - TG 4023 - TG 667

Mod. TM 657 - TM 3016 - TM 3023

Fig. 5

Les dimensions sont indiquées en millimètres.

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

A = Brûleur auxiliaire

SR = Brûleur semi-rapide

R = Brûleur rapide

PE = Plaque électrique

Côtés d'encastrement (Fig. 5-6)

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 7.

Les bords latéraux doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.

La fixation de la table au meuble doit être effectuée de la façon suivante :

• Placez les joints fournis sur les bords de la découpe : positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement ;
• Placez la table dans la niche d'encastrement en la centrant correctement ;

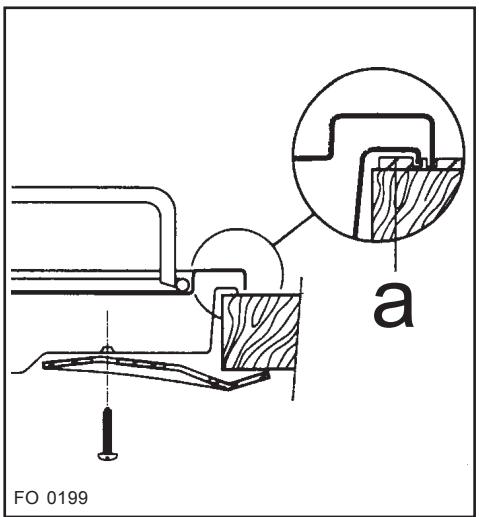

• Fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 8). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Les bords de la table de cuisson forment un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave-linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l'a pas formellement prévu.

Fig. 7

a) Joint d'étanchéité

Possibilités d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

La distance minimale entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20 mm.

Reportez-vous à la Fig. 9.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les cotes d'encastrement, reportez-vous aux Fig. 10 et 13. Prévoir deux supports pour l'aération. Les figures 11 et 12 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 14).

Fig. 9

Fig. 10 a) Tablette amovible b) Espace éventuel pour les raccordements

Fig. 11

Fig. 12

Fig. 13

Fig. 14
