TE 0004 TF T FRANCE - Table de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de table	Non précisé
Nombre de foyers	Non précisé
Type d'énergie	Non précisé
Dimensions (L x P x H)	Non précisé
Matériau de la surface	Non précisé
Commandes	Non précisé
Sécurité enfant	Non précisé
Fonction booster	Non précisé
Indicateur de chaleur résiduelle	Non précisé
Type d'installation	Encastrable
Couleur	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé
Normes de sécurité	Non précisé

FOIRE AUX QUESTIONS - TE 0004 TF T FRANCE ARTHUR MARTIN

Comment réinitialiser mon ARTHUR MARTIN TE 0004 TF ?

Pour réinitialiser votre appareil, débranchez-le pendant 5 minutes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre de l'ARTHUR MARTIN TE 0004 TF ?

Retirez le filtre de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'appareil fait un bruit étrange, que dois-je faire ?

Vérifiez si des objets obstruent le ventilateur. Si le bruit persiste, éteignez l'appareil et contactez le service technique.

Quelle est la capacité de l'ARTHUR MARTIN TE 0004 TF ?

La capacité de l'appareil est de 42 litres.

Comment régler la température de cuisson ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée en utilisant les boutons + et -.

L'appareil affiche un code d'erreur, que signifie-t-il ?

Veuillez consulter le manuel d'utilisation pour le code d'erreur spécifique ou contactez le service client pour assistance.

Puis-je utiliser des plats en plastique dans l'appareil ?

Non, il est conseillé d'utiliser des plats résistants à la chaleur pour éviter toute déformation ou émanation de substances nocives.

Comment programmer une cuisson différée ?

Utilisez la fonction de programmation sur le panneau de contrôle, sélectionnez l'heure de début de cuisson et la durée souhaitée.

Y a-t-il une garantie pour l'ARTHUR MARTIN TE 0004 TF ?

Oui, l'appareil est généralement couvert par une garantie de 2 ans. Vérifiez votre preuve d'achat pour plus de détails.

MODE D'EMPLOI TE 0004 TF T FRANCE ARTHUR MARTIN

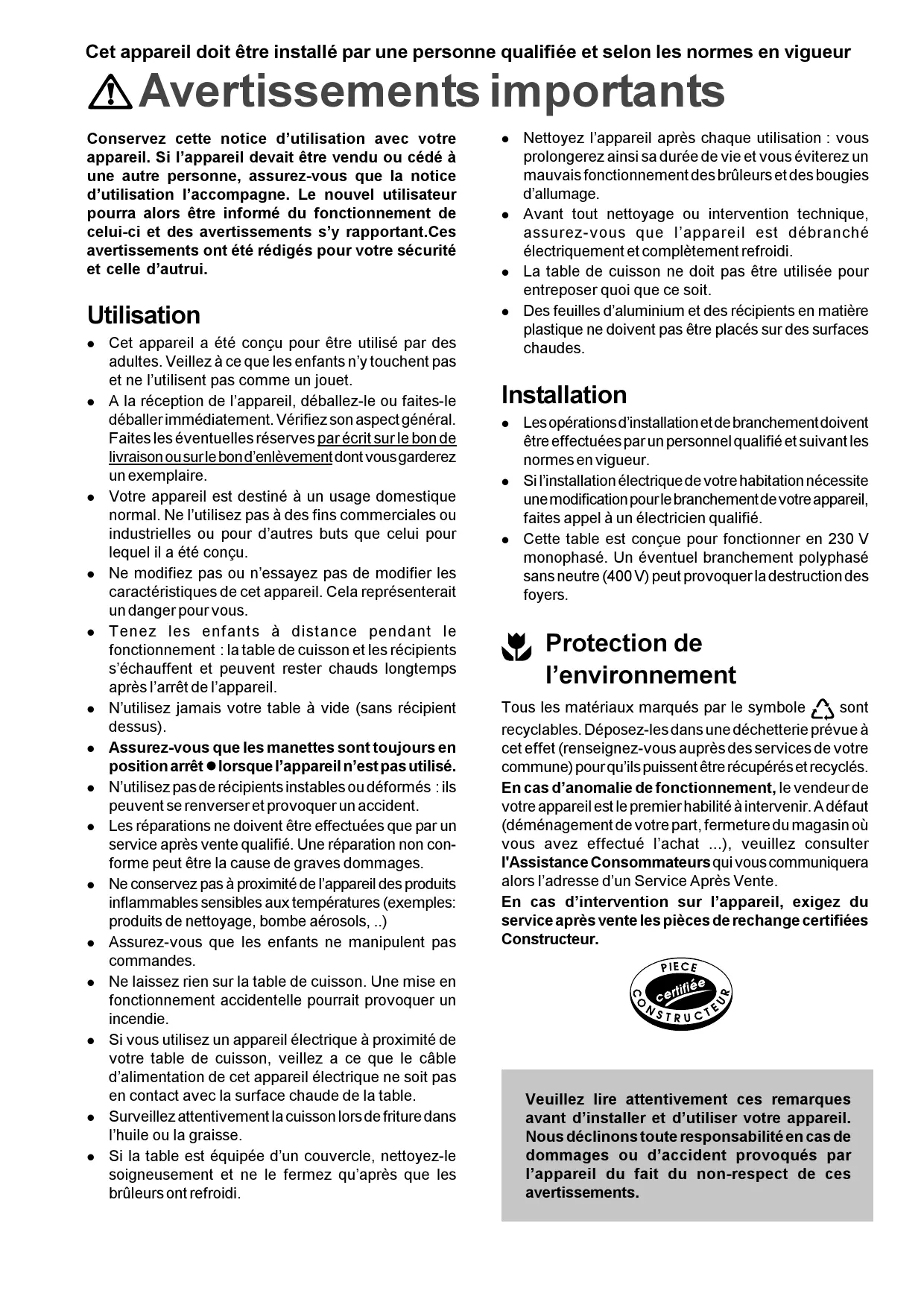

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur Avertissements importants Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant.Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui. Utilisation

Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet. A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d’enlèvement dont vous garderez un exemplaire. Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu. Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s’échauffent et peuvent rester chauds longtemps après l’arrêt de l’appareil. N’utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt l lorsque l’appareil n’est pas utilisé. N’utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident. Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages. Ne conservez pas à proximité de l’appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aérosols, ..) Assurez-vous que les enfants ne manipulent pas commandes. Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie. Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez a ce que le câble d’alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table. Surveillez attentivement la cuisson lors de friture dans l’huile ou la graisse. Si la table est équipée d’un couvercle, nettoyez-le soigneusement et ne le fermez qu’après que les brûleurs ont refroidi.

Nettoyez l’appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d’allumage. Avant tout nettoyage ou intervention technique, assurez-vous que l’appareil est débranché électriquement et complètement refroidi. La table de cuisson ne doit pas être utilisée pour entreposer quoi que ce soit. Des feuilles d’aluminium et des récipients en matière plastique ne doivent pas être placés sur des surfaces chaudes. Installation

Les opérations d’installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur. Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers. Protection de l’environnement Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés. En cas d’anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente. En cas d’intervention sur l’appareil, exigez du service après vente les pièces de rechange certifiées Constructeur. Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d’accident provoqués par l’appareil du fait du non-respect de ces avertissements. Sommaire A l'attention de l'installateur A l'attention de l'utilisateur Avertissements importants

Caractéristiques techniques

Comment lire votre notice d'utilisation?

Branchement électrique

Description de l'appareil

Utilisation de votre table de cuisson

Entretien et nettoyage

Conseils d'utilisation

Comment lire votre notice d'utilisation? Les symboles suivants vous guideront tout au long de la lecture de votre notice: Instructions de sécurité

Descriptions d'opérations Conseils et recommandations Informations sur l'environnement

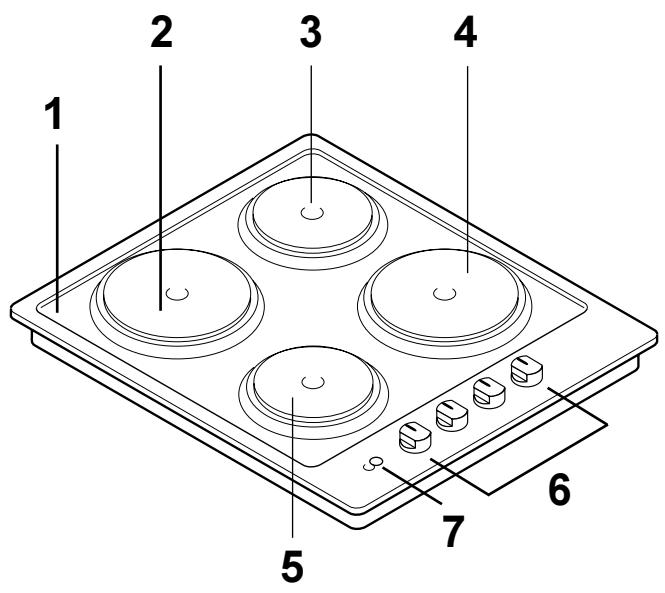

Description de l'appareil

- TE 0014: Plaque rapide (Ø 145 - 1500 W) 6 Manettes de commande des plaques électriques 7 Voyant de fonctionnement

Utilisation de votre table de cuisson Avant la première utilisation, faites chauffer les plaques à vide 3 à 5 minutes, pour durcir le vernis protecteur. Les commandes Les manettes qui commandent les plaques sont dotées de 7 positions d’utilisation. La plaque rapide (repérée par un point rouge) convient particulièrement aux cuissons demandant un démarrage rapide à feu vif. Pour mettre en fonctionnement la plaque, tournez la manette correspondante sur la position désirée. Le voyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement. La manette peut être positionnée sur l’une des 7 positions et tournée indifféremment vers la droite ou vers la gauche. Position 0 : plaque à l’arrêt Position 1 : allure de chauffe minimale Position 6 : allure de chauffe maximale Lorsque vous faites des fritures, surveillez attentivement la cuisson car l’huile ou la graisse pourrait facilement s’enflammer par suite d’une surchauffe. En tenant compte de la quantité d’aliments à cuire et du mode de cuisson, le tableau à côté guidera vos premiers essais.

Pour réchauffer les mets ou pour fondre le beurre et le chocolat

Pour préparer des sauces, des daubes, des soufflés, des oeufs...

Soupes de légumes secs, décongélation d’aliments surgelés, cuisson d’eau ou de lait

Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson

Biftecks, tranches de viande, biscuits, saisie de viande Conseils d'utilisation Les plaques électriques

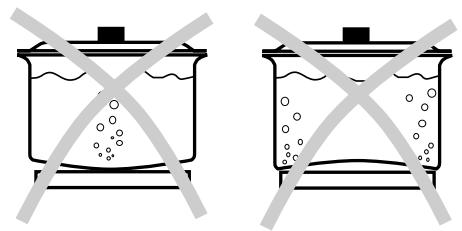

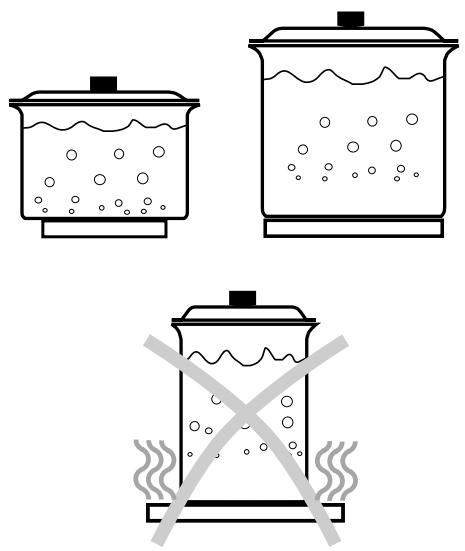

Choisissez des récipients à fond épais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque. Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériau entre la plaque et le récipient. Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie. Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée. Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire. Entretien et nettoyage Avant de procéder au nettoyage : débranchez électriquement l’appareil, assurez-vous que toutes les manettes sont sur la position arrêt (l) et attendez que l’appareil soit refroidi. Les manettes

Utilisez une éponge très légèrement imbibée d’eau savonneuse. Rincez et séchez soigneusement. Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles. Assurez-vous que la manette soit sur la position “Arrêt”. Retirez la manette. Après le nettoyage, remettez en place la manette dans sa position initiale. Lors du nettoyage, en aucun cas du liquide ou du produit d’entretien ne doit pénétrer à l’intérieur du caisson où se situent les éléments électriques. Les plaques électriques

Le dessus de la table de cuisson

Passez une éponge légèrement imbibée d’eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation. Evitez tout écoulement dans les orifices de la table. Utilisez, si nécessaire, des produits spécifiques vendus dans le commerce. N’utilisez pas d’objet tranchant (couteau, grattoir, tournevis, etc.) ou d’éponge à face abrasive. N’utilisez pas de détergents abrasifs ou corrosifs tels que: bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Après chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintenue bien sèche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes. De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouverez également des produits spécifiques de protection et d'entretien dans le commerce. Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Conditions de garantie Garantie contractuelle Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves». Conditions d’application : Pour l’application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l’appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d’œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu’il pratique. Réserves : Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée : l si les détériorations proviennent d’une cause étrangère à l’appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d’installation ou d’utilisation indiquées dans cette Notice d’Utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l’Electricité, de l’Eau, du Gaz, etc. l si l’utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série. l si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur. l si l’appareil a été utilisé à des fins commerciales ou industrielles ou pour d’autres buts que des buts ménagers pour lesquels il a été conçu. l si l’appareil a été acheté ou réparé hors du territoire français. Garantie légale Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l’acheteur, de la garantie légale pour défauts et vices cachés, la dite garantie s’appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil. Garantie Européenne (Arthur Martin/Electrolux) Si vous deviez déménager vers un autre pays d’Europe, la garantie accompagne votre appareil jusqu’à votre nouvelle résidence, aux conditions suivantes : n L’appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence. n La date de départ de la garantie est la date d’achat du produit. Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l’un de nos Services Consommateurs : n La durée de la garantie ainsi que son étendue (pièces et/ ou main d’œuvre) sont celles en vigueur dans le nouveau pays où l’appareil est utilisé. n Le bénéficiaire de la garantie est le propriétaire de l’appareil. La garantie ne peut être cédée ou transférée à une autre personne. France ) 03 44 62 22 22

• BP 50142 - 60307 Senlis cédex Allemagne n Votre nouvelle résidence est dans l’Union Européenne ou dans un pays de l’Association Européenne de Libre Echange. ) [phone] n L’appareil est installé et utilisé conformément aux instructions de la notice d’utilisation et indications figurent sur la plaque signaletique, avec une attention pariculière à les types de gaz et la pression d’alimentation. Royaume-Uni n L’appareil et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel). Italie ) 0434 1678 47 053 (uniquement à partir de l'Italie) ) 08705 950 950 (uniquement à partir du Royaume Uni) Suède ) [phone] Plaque signalétique En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l’appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil. Service après Vente En cas d’anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat ...), veuillez consultez l'Assistance Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente.

En cas d’intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur. Caractéristiques techniques Puissance des plaques électriques Mod. TE 0004 Plaque standard (avant droite) Ø 145 - 1000 W Plaque rapide (arrière droite) Ø 180 - 2000 W Plaque standard (avant gauche) Ø 180 - 1500 W Plaque standard (arrière gauche) Ø 145 - 1000 W Puissance totale 5500 W Alimentation 230 V – 50 Hz Mod. TE 0014 Plaque rapide (avant droite) Ø 145 - 1500 W Plaque rapide (arrière droite) Ø 180 - 2000 W Plaque standard (avant gauche) Ø 180 - 1500 W Plaque standard (arrière gauche) Ø 145 - 1000 W Puissance totale 6000 W Alimentation 230 V – 50 Hz Dimensions de l’ouverture pour l’encastrement dans le plan de travail (voir chapitre “Encastrement”) Largeur: 550 mm Profondeur: 470 mm Dimensions de l’appareil Largeur: 580 mm Profondeur: 500 mm Cet appareil est conforme aux Directives Communitaires CEE suivantes: - 73/23 - 90/683 (Basse Tension); - 89/336 (Compatibilité Electromagnétique); - 93/68 (Directives Générales); et modifications successives.

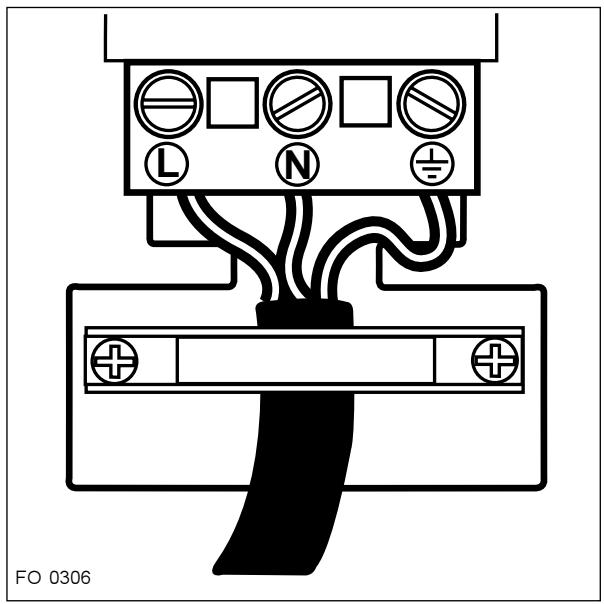

Branchement électrique Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur. Avant d’effectuer le branchement s’assurer que: - le disjoncteur et l’installation électrique peuvent supporter la charge de l’appareil (voir la plaque signalétique); - l’installation d’alimentation soit équipée d’une prise de terre efficace selon les normes en vigueur; - la prise ou l’interrupteur principal soient facilement accessibles. Raccordement électrique à la plaque à bornes La table est équipée d’une plaque à bornes à 3 pôles dont les conducteurs sont prévus pour fonctionner en 230 V monophasé (Fig. 1) Le conducteur de terre sera raccordé à la borne repérée par le signe Après le raccordement du câble à la plaques à bornes, le fixer au moyen de serre-câble. Suivant les modèles, l’appareil est livré avec ou sans câble d’alimentation. Lorsque celui ci n’est pas livré , montez un câble s’adaptant à l’alimentation disponible (type: H05V2V2-F (T90), H05RR-F ou H05BB-F, section minime 3x 2,5mm2); appliquez au câble une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise adéquate. Si l’on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l’appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. Le câble de terre jaune-vert ne doit pas être interrompu par l’interrupteur et doit être relié à la borne du conducteur de protection. Le câble de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d’alimentation. Le câble d’alimentation doit être placé de telle manière qu’il ne touche aucune partie chaude. Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse. Remplacement du câble d'alimentation Le câble d’alimentation ne doit être remplacé que par un professionnel qualifié; utilisez un câble de type H05 V2V2-F (T90), H05 RR-F ou H05 BB-F, section minime 3x 2,5mm2). En outre, il faut que le câble de terre jaune-vert soit plus long d’environ 2 cm que les câbles de phase et neutre. Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

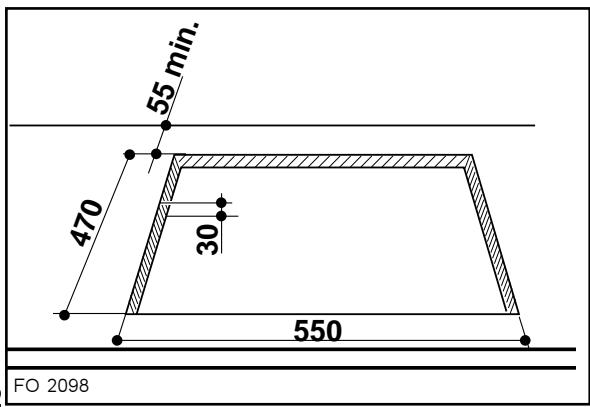

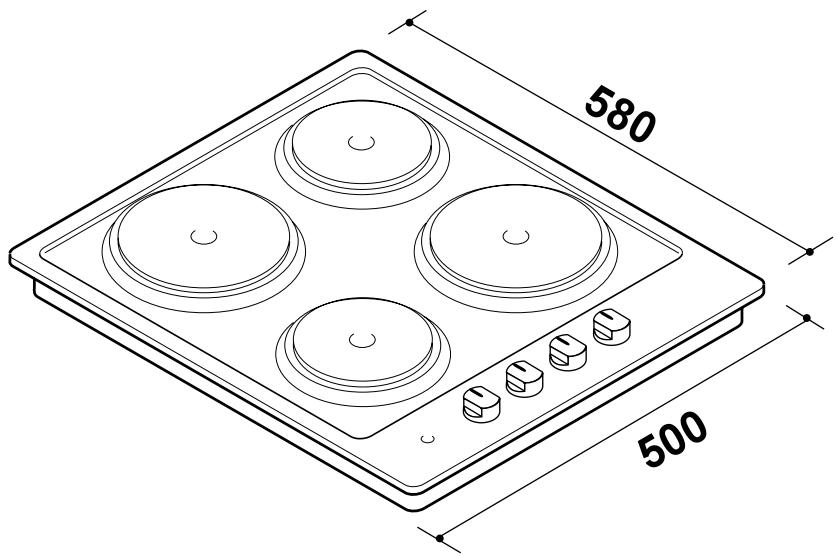

55 m in. Cette table de cuisson a été conçue pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 à 600 mm et les caractéristiques nécessaires. Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l’encastrement des dimensions indiqués à les Fig. 2. La distance minimum entre le fond de la table de cuisson et le plancher de l’encastrement doit être de 20 mm. La fixation de la table au meuble doit être effectuée de la façon suivante: • appliquez le joint d’etanchéité sous la table de

Fig. 2 FO 2098 cuisson. Les deux extrémités du joint doivent se toucher (et non se chevaucher); • placez de préférence les extrémités du joint à l’arrière de la table; • placez la table dans la niche d'encastrement en la centrant correctement; • fixez la table au meuble à l'aide des pattes de

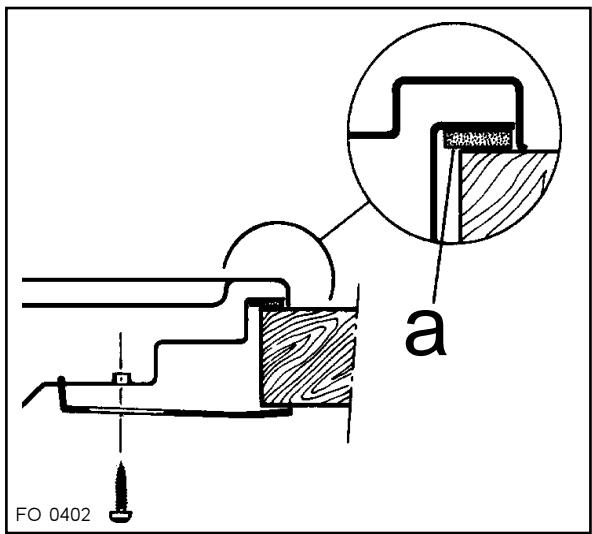

serrage prévues à cet effet (fig. 3). L'encastrement de la table de cuisson au dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l’a pas formellement prévu. Fig. 3 FO 0402 a) Joint d'étanchéité

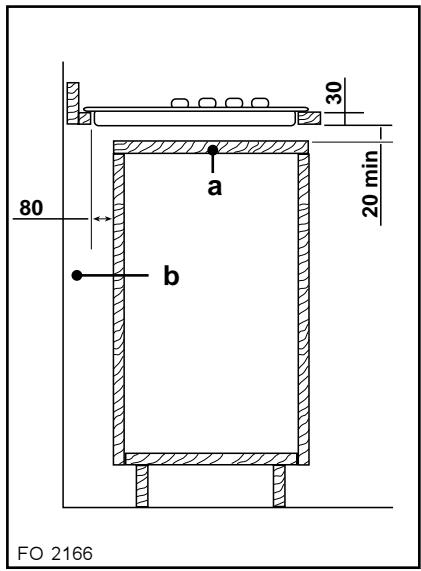

Possibilités d’encastrement Fig. 5 Fig. 4 Dans un meuble de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité. Reportez vous à la Fig. 4. La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

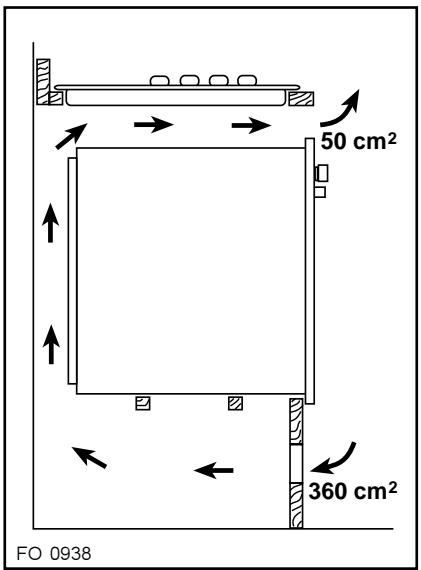

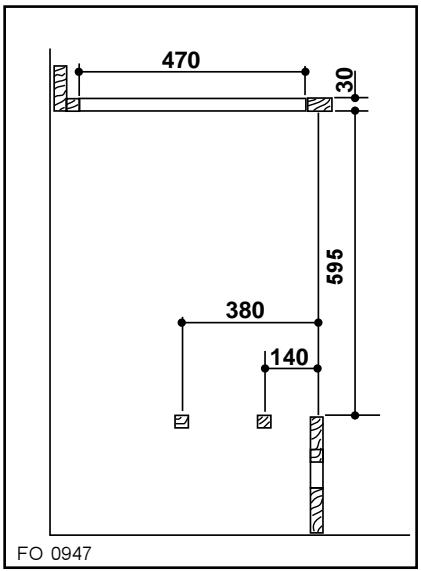

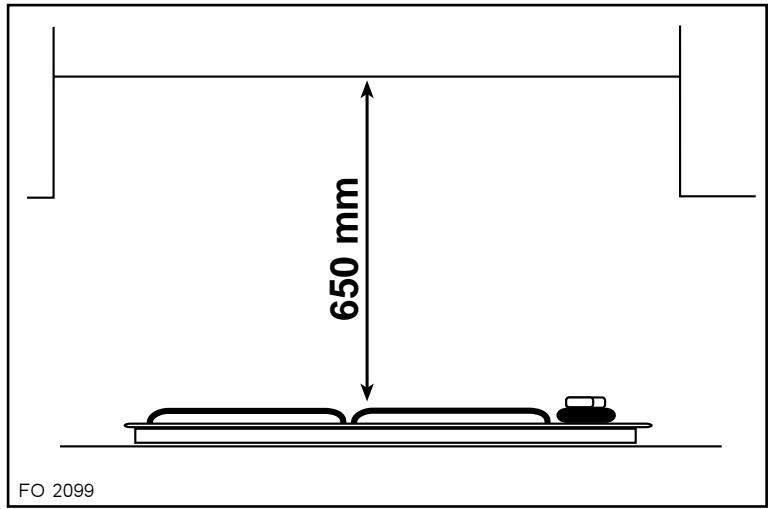

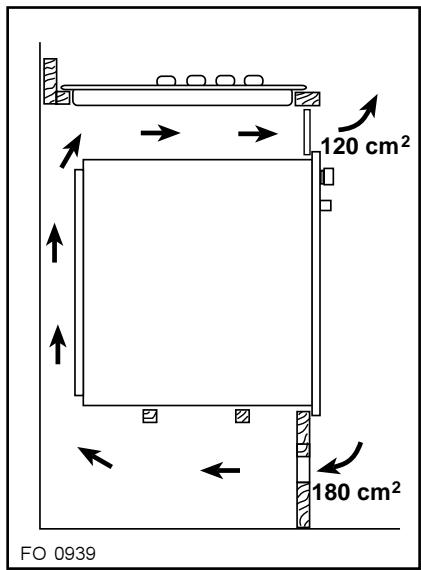

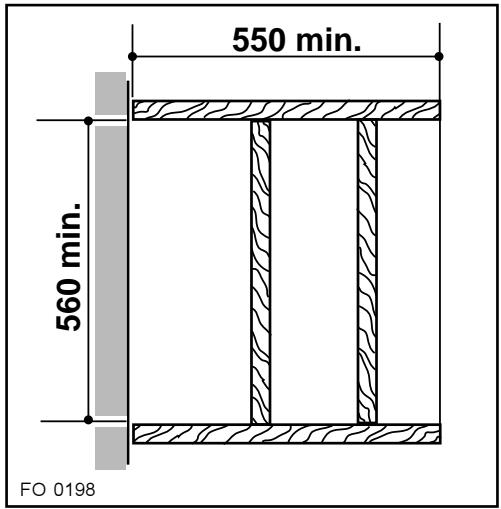

Au-dessus d'un four Pour les côtes d'encastrement reportez vous aux Fig. 5 et 8. Prévoir deux supports pour l'aération. Les figures 6 et 7 illustrent deux solutions possibles. Les raccordements électriques du four et de la table doivent rester accessibles et être effetués séparément. Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 9). FO 2166 FO 0947 a) Tablette amovible b) Espace éventuel pour les raccordements Fig. 7 Fig. 6 50 cm 2 120 cm 2 180 cm 2 360 cm 2 FO 0939 Fig. 8 FO 0938 Fig. 9 560 min. 650 mm 550 min. FO 0198

FO 2099 En cas d'anomalie de dysfonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter: - L’Assistance Technique Consommateurs pour toutes questions techniques. - Le Service Conseil Consommateurs poure toutes questions ou informations concernant l’utilisation de votre appareil ou pour toutes autres questions commerciales. Vous trouverez ci-dessous les coordonnées de ces deux services. En cas d’intervention sur votre appareil, exigez du Service AprèsVente les Pièces de Rechange certifiées Constructeur. En appellant un Service Après-Vente, indiquez-lui toutes les références et numéros (PNC, N° de série,...) Ces indication figurent sur la plaque signalétique. Questions Techniques Assistance Technique Consommateurs Arthur Martin BP20139 - 60307 SENLIS Cedex Tél.: [phone] e-mail: [e-mail] permanence tél. du lundi au vendredi de 8 h 30 à 12 h 30 et de 13 h 30 à 18 h 00 Choisir un nouvel appareil et/ou conseils d’utilisation Service Conseil Consommateurs Arthur Martin Electrolux BP50142 - 60307 SENLIS Cedex Tél. [phone] Fax: [phone] e-mail: [e-mail] permanence téléphonique du lundi au vendredi de 8 h 30 à 18 h 00
