MODE D'EMPLOI MONITEUR24WCF JVC
Notice d'utilisation
Gebruiksaanwijzing
Source d'alimentation externe 18
FICHE D'INFORMATION SUR LE PRODUIT 19-20
MISEAU REBUT 21-22
[Union Européenne]
Cher client,
Cet apparéil est confrome aux directives et norms européennes applicables concernant la compatibilité electromagnétique et la sécurité électrique.
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
LICENSE
HIGH-DEFINITION MULTIMEDIA INTERFACE
Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
AVERTISSEMENTS
Aération
Prévoyez un espace libre d'au moins 10 cm tout autour du produit.
- Il convient que l'aération ne soit pas génée par l'obstruction des ouvertures d'aération par des objets tels que journaux, nappes, ridesaux, etc.
- Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
- L'appareil ne doit pas etre exposé a deségouttements d'eau ou des éclaboussures et de plus qu'aucun object rempli de liquide tel que des vases ne doit etre placé sur I' apparéil.
- Lorsque la prise du réseau d'alimentation ou une prise placée sur l'appareil est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
PRECAUTIONS DE SECURITÉ
- Lisez attentivement toutes ces instructions avant d'utiliser ce produit et conservez-les pour toute consultation ultérieure.
- Manipuez toujours l'écran avec soin lorsque vous le déplacez.
- Ne retirez jamais le capot arrêté. Cét écran contient des pièces sous haute tension. Vous pourriez vous blesser gravement si vous les touchez.
- N'utilise pas le produit à proximé de l'eau. Pour réduire les risques d'incendie et de chic électrique, n'exposez pas cet apparéil à la pluie ni à l'humidité.
- N'exposez pas l'écran à la lumière directe du soleil ou pres d'une source de chaleur. Orientez l'écran de façon à ce qu'il ne soit pas exposé à la lumière directe du soleil pour réduire l'éblouissement.
- Évitez de toucher l'écran. Les empreintes de doigs sont difficilles à effacer.
- Ne frotte pas et n'appliquez aucune pression sur le panneau de l'écran, car cela pourrait endommager l'écran de manière permanente.
- Ne placez pas l'écran sur un chariot, un support ou une table instable.
- Ne bouchez aucune ouverture de ventilation.
- Ne placez pas l'écran pres d'une source de chaleur, comme un radiateur, une grille de distribution de chauffage, un rechaud et tout autre appareil produit de la chaleur.
- Installez l'écran dans un endroit bien ventilé. Ne placezaucun objet sur l'écran pouvant empêcher la dissipation de la chaleur.
- Ne placezeldombject lourd sur I'ecran,cable video ou cable d'alimentation.
- Si l'écran émet de la fumée, un bruit anormal ou une odeur anormale, éteignez-le immédiatement.
- Protégéz le cable d'alimentation afin qu'il ne soit pas piétiné ou écrasé, en particulier au niveau de la prise. Vérifiéz que la prise secteur est installée à proximité de l'écran et est facilement accessible.
Utilissez exclusivement les accessoires préconisés par le fabricant.
- Débranchez l'appareil si vous ne comptez pas l'utiliser pendant une période relativement longue.
- Pour toutes les réparations, faites appel à un réparateur qualifié.
Pour réduire le risque de chocolélectrique, n'ouvre pas l'appareil. Cet apparéil ne contient aucune piece réparable par l'utilisateur. Pour toutes les réparations, faites appel à un réparateur qualifié.
Ce symbole indique qu'une tension dangereuse est présente dans ce produit, constituant un risque de chocolélectrique.
Ce symbole indique que le manuel d'utilisation fourni avec l'appareil contient des instructions importantes concernant l'utilisation et l'entretien de l'appareil.
| □ | Équipement de classe II
Pour identifier les équipements répondant aux exigences de sécurité spécifiées pour les équipements de classe II conformément à la norme CEI 61140.
Ce symbole indique qu'une connexion de sécurité à la terre électrique (terre) n'est pas nécessaire. |
| Pour un usage en interieur seulement |
| i | Utilisez uniquement les alimentations répertoriées dans le manuel d'utilisation. |
Ce symbole indique que l'appareil est conforme aux normes europeennes de sécurité et de compatibilité electromagnétique.
Les lettres « CE » signifient que les produits vendus dans l'EEE ont ete Evalués pour repondre à des exigences élevées en matière de sécurité, de santé et de protection de I'environnement.
CONTENU DE L'EMBALLAGE
Vérifiez que les éléments suivants sont présents lorsque vous les enlevez de l'emballage et conservez les matériaux d'emballage au cas où vous devriez transporter de nouveau l'écran.
Écran
- Base de support
Boitier de support
- Plaque de protection
- Adaptateur secteur
Cable HDMI
- Vis
- Manuel d'instructions
ASSEMBLAGE DU SUPPORT
Étape 1
Couchez l'écran sur un tissu avec le panneau orienté vers le bas pour éviter de l'endommager.
Étape 2
Alignez le boîtier du support avec les trous de vis à l'arrière de l'écran. Serrez ensuite les vis fournies comme illustré.

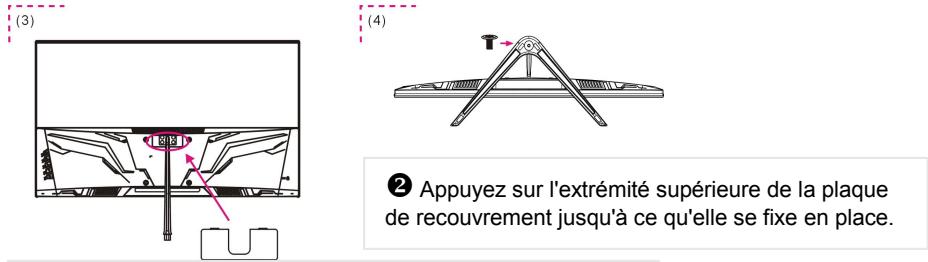

Étape 3
Fixez la plaque de recouvrement à l'arrière de l'écran.

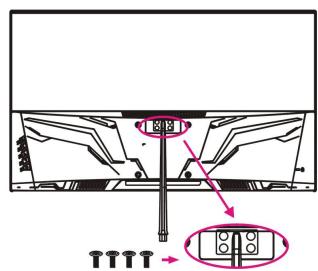

Étape 4
Alignez la base du support avec le boftier du support.
Puis serrez la vis fournie comme illustré.
(1)
(2)
Fixez la plaque de recouvrement à l'arrière par l'extrémité inférieure, en alignant la rainure de la plaque de recouvrement
MONTAGE MURAL
Avant de fixer l'écran au mur, veuilles détacher le support de l'écran.
Pour assurer une ventilation suffisante, installez l'écran à au moins 10 cm du mur (4 pouces) et laissez environ 10 cm d'espace de chaque côte de l'écran.
- Veuillez consulter un technicien professionnel pour les installations murales. Le fabricant décline toute responsabilité pour les installations non effectuees par un technicien professionnel.
- Placez un tissu propre, sec et non pelucheux sur une surface plane et stable.
- Couchez soigneusement l'écran sur ce tissu avec le panneau orienté vers le bas.
- Identifiez les quatre troue de vis de montage mural a I'arriere de I'ecran.
- Installez le support de montage mural (non fourni) à l'arrière de l'écran et fixez-le au mur conformément aux instructions du support de montage.
- Assurez-vous que toutes les vis (non fournies) sont bien serrées et fermement fixées.
REMARQUE :
- Utilisez le support de montage mural et les vis conformes aux normes VESA.
- Pour plus d'informations, reportez-vous au manuel d'utilisation du support de fixation murale.

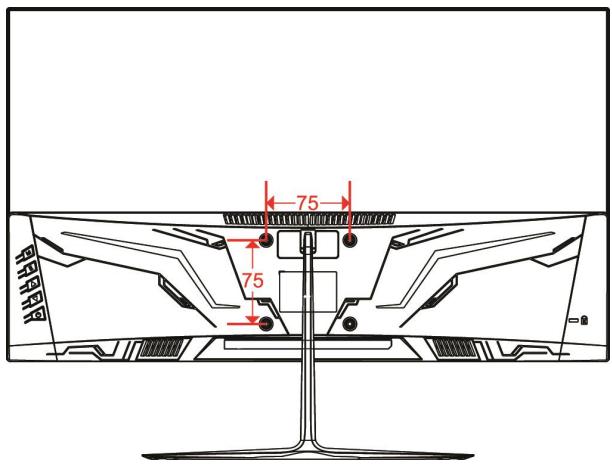

Montage mural : 75 x 75 mm
Tailles des vis :M4 x 8 mm
CONNEXIONS
Assurez-vous que l'écran et l'appareil à connecter sont éteints.

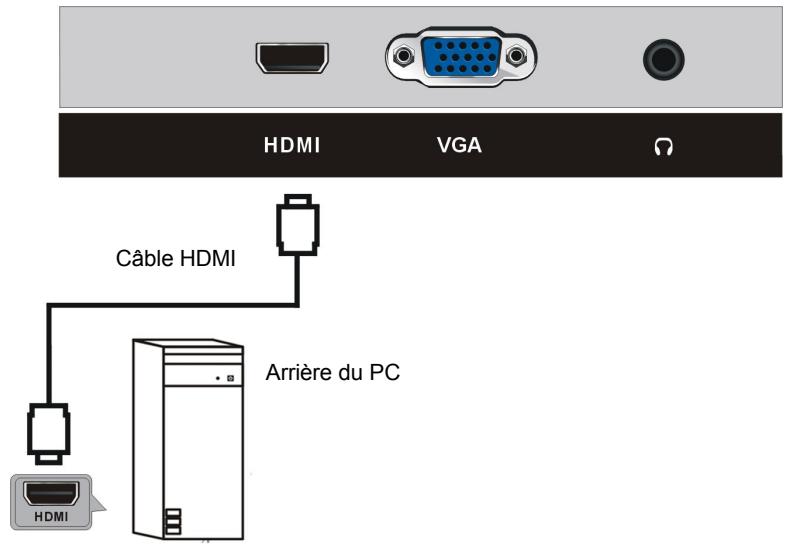

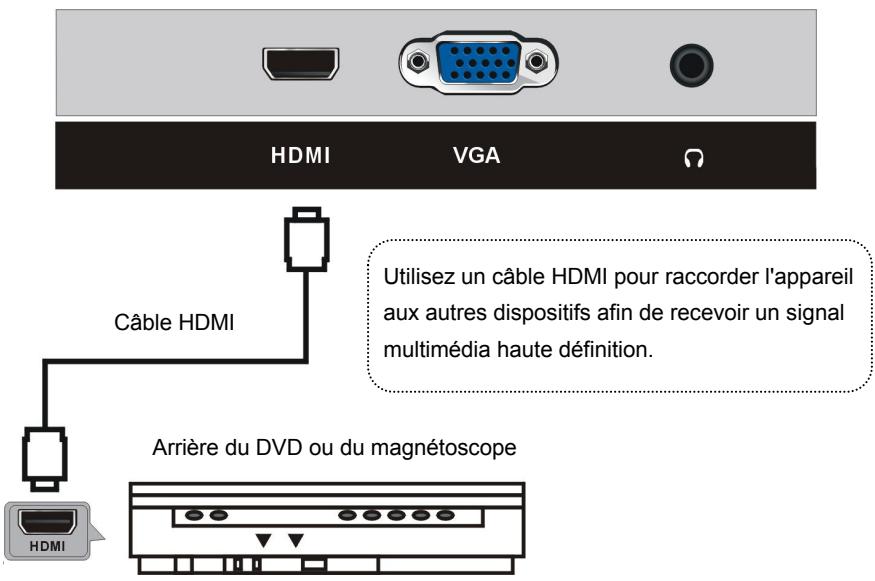

Connexion HDMI

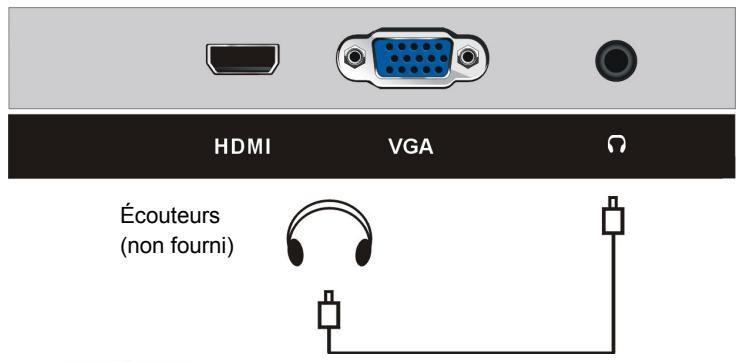

Connexion des écouteurs
Afin d'éviter des dommages auditifs évventuels, ne pas écouter à un niveau sonore élevé pendant une longue durée.

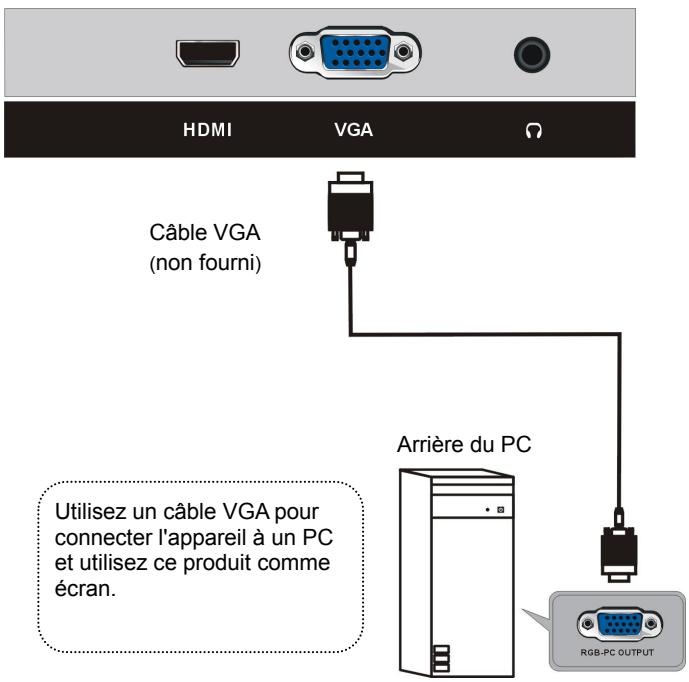

Connexion VGA

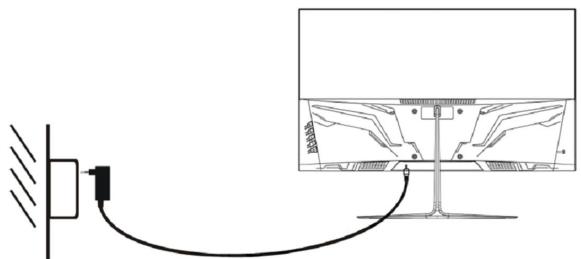

Connexion à l'alimentation
- Insérez une extrémité dans la prise d'alimentation à l'arrête de l'écran.
- Branchez l'autre extrémité du cable d'alimentation dans une prise secteur.
Mettez tout d'abord l'écran en marche puis mettez l'ordinateur en marche.

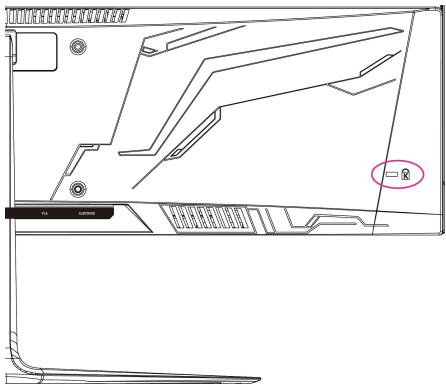

Utilisation du verrouillage Kensington
Le connecteur du système de sécurité
Kensington est situé à l'arrière de l'écran.
Connectez l'écran à une table en utilisant le cable du système de sécurité Kensington (non fourni).
Pour plus d'informations sur l'installation et l'utilisation, reportez-vous au manuel d'utilisation du verrouillage Kensington ou consultez le site Web à l'adresse http://www.kensington.com.
RéGLAGE DE L'ANGLE
- Les schémas sont illustrés à titre de référence; veuillez vous reporter à l'écran réel.
- L'angle de l'écran peut être ajusté vers l'avant sur 5^ ou vers l'arrête sur 15^ pour votre comfort visuel.
Veillez a ne pas toucher ou appuyer sur la zone d'écran lors du réglage de l'angle.

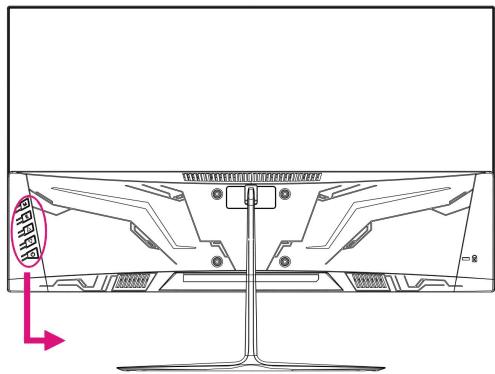

BOUTONS DE CONTROLES
- Bouton M (MENU) - Appuyez sur ce bouton pour acceder à la page de réglage du menu.
- Bouton E (EXIT) - Appuyez sur ce bouton pour revenir à la page de réglage précédente.
-
Bouton / - Dans la page de réglage du menu, appuyez sur ce bouton pour sélectionner une option ou ajuster la valeur.
-
Bouton d'alimentation (POWER) - Appuyez sur ce bouton pour allumer/éteindre l'écran.
- Appuyez sur le bouton M (MENU) pour afficher le menu principal.
- Appuyez sur le bouton / pour sélectionner l'option souhaïée.
- Appuyez à nouveau sur le bouton MENU pour acceder au sous-menu.
- Appuyez sur le bouton / pour régler l'option en surbrillance.
- Appuyez sur le bouton E (EXIT) pour revenir à la page de réglage précédente.
1. Source d'entrée
- Appuyez sur le bouton E pour afficher la source d'entrée, puis appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément est utilisé pour sélectionner une source d'entrée.
2. Luminosite
- Appuyez sur le bouton M pour afficher le menu principal.
- Appuyez sur le bouton / pour sélectionner la luminosité.
- Appuyez sur le bouton M pour acceder au sous-menu.
- Appuyez sur le bouton / pour sélectionnner l'option souhaïée du sous-menu.
Luminosite
- Appuyez sur le bouton / pour sélectionner Luminosite et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour ajuster la valeur de la luminosité en appuyant sur le bouton / .
Contraste
- Appuyez sur le bouton / pour sélectionner Contraste et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour ajuster la valeur du Contraste en appuyant sur le bouton / .
Mode ECO
- Appuyez sur le bouton / pour sélectionner le mode Eco et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour sélectionner le mode Eco souhaité en appuyant sur le bouton / .
(Options: Standard / Film / Jeux / Internet)
DCR
- Appuyez sur le bouton / pour sélectionner DCR et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément est utilisé pour activer / désactiver le taux de contraste dynamique en appuyant sur le bouton / .
Surintensification :
- Appuyez sur le bouton / pour sélectionner Surintensification et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour sélectionner la Surintensification désirée en appuyant sur le bouton / .
(Options: Arret / Fort / Moyen / Faible)
- Le paramètre de surintensification permet aux utilisateurs de modifier le temps de réponse de manière à éliminer la trainée des images à l'écran lorsqu'il s'agit d'objects se déplaçantrapidement à l'écran.
- Il est principalement utilisé par les joueurs qui jouent à des jours rapides afin d'obtenir le meilleur temps de réponse possible pour obtaining des graphiques plus fluides.
3. Configuration des images
H. Emplacement (mode VGA)
- Appuyez sur le bouton / pour sélectionner Position H. et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément sert à ajuster la position horizontal de l'image en appuyant sur le bouton / .
- Appuyez sur le bouton / pour selectionner Position V. et appuyez sur le bouton M pour confirmer votre selection.
- Cét élément permet de régler la position verticale de l'image en appuyant sur le bouton / .
Horloge (mode VGA)
- Appuyez sur le bouton / pour Sélectionner Horloge et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément permet de régler l'horloge de l'image pour réduire le bruit vertical en appuyant sur le bouton / .
Map (mode VGA)
- Appuyez sur le bouton / pour Sélectionner Map et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément permet de régler la phase de l'image pour réduire le bruit horizontal en appuyant sur le bouton / .
- Appuyez sur le bouton / pour sélectionnner Format d'image et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour ajuster le format de l'image en appuyant sur le bouton / .
(Options: Large / 4:3)

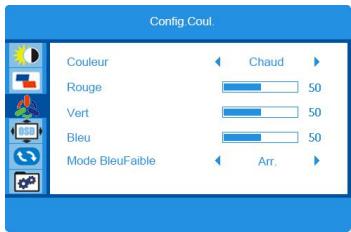

4. Configuration des couleurs
Température de couleur
- Appuyez sur le bouton / pour sélectionner la température de couleur et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour sélectionner la température de couleur souhaitée en appuyant sur le bouton / .
(Options: Chaud / Utilisateur / Froid / Normal)
Rouge
- Appuyez sur le bouton / pour sélectionner Rouge et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément permet de régler finement la température de couleur rouge en appuyant sur le bouton / .
Vert
- Appuyez sur le bouton / pour sélectionner Vert et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément permet de régler finement la température de couleur verte en appuyant sur le bouton / .
Bleu
- Appuyez sur le bouton / pour sélectionner Bleu et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément permet de régler finement la température de couleur bleue en appuyant sur le bouton / .
Mode faible bleu
- Appuyez sur le bouton / pour SéLECTIONNER Mode faible bleu et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément sert à sélectionner le mode faible bleu souhaité en appuyant sur le bouton / .
(Options: Arret / Fort / Moyen / Faible)

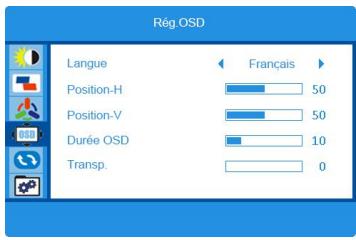

5. Configuration de l'OSD
Langue
- Appuyez sur le bouton / pour sélectionner Langue et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour sélectionner la langue d'affichage par le menu OSD en appuyant sur le bouton / .
H. Position
- Appuyez sur le bouton / pour sélectionner Position H. et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément sert à régler la position horizontale de l'OSD en appuyant sur le bouton / .
V. Position
- Appuyez sur le bouton / pour selectionner Position V. et appuyez sur le bouton M pour confirmer votre selection.
- Cet élément sert à régler la position verticale de l'OSD en appuyant sur le bouton / .
Durée OSD
- Appuyez sur le bouton / pour sélectionnner Durée OSD et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément sert à régler la durée d'affichage en appuyant sur le bouton / .
Transparency
- Appuyez sur le bouton / pour Sélectionner Transparency et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément sert à régler la transparence de l'OSD en appuyant sur le bouton / .
6. Réinitialisation
Configuration automatique (mode VGA)
- Appuyez sur le bouton / pour Sélectionner la configuration automatique et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément permet de régler la position horizontale / position verticale, la mise au point et l'horloge de l'image automatique.
Couleur automatique (mode VGA)
- Appuyez sur le bouton / pour Sélectionner Couleur automatique et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour régler la balance des blancs.
Réinitialisation
- Appuyez sur le bouton / pour sélectionner Réinitialisation et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour restaurer les paramètres d'usine.
Minuteur d'arrêt
- Appuyez sur le bouton / pour sélectionner le minuteur d'arrêt et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément est utilisé pour définir un arrêt programme. (Option : 1~24 h)
Cet écran est régle pour s'éteindre automatiquement 4 heures après la mise en marche de l'affichage si aucun réglage n'est effectué.

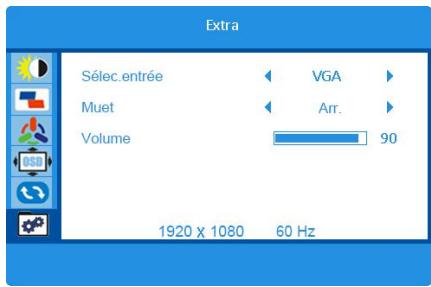

Sélection de la source d'entrée
(Options:HDMI/VGA)
Muet
- Appuyez sur le bouton / pour sélectionner Muet et appuyez sur le bouton M pour confirmer votre sélection.
- Cét élément est utilisé pour activer / désactiver la fonction Muet.
Volume
- Appuyez sur le bouton / pour sélectionner Volume et appuyez sur le bouton M pour confirmer votre sélection.
- Cet élément est utilisé pour régler le niveau du volume.
GUIDE DE DÉPANNAGE
| Problème | Solution possible |
| Pas d'alimentation | Vérifiez que le cordon d'alimentation est correctement branché. |
| Pas d'image | • Vérifiez que le cordon d'alimentation est correctement branché.
• Assurez-vous que le cable de signal est correctement connecté.
• Lorsque levoyant LED est rouge, l'écran est en mode de voir. Veuillez déplacer votre souris pour voir si l'image revient. |
| Couleurs anormales | Veuillez ajuster la couleur RVB. |
| L'image rebondit ou un motif ondulé estprésent. | Retirez tout apparéil électrique ou apparéil susceptible de provoquer des interférences. |
NETTOYAGE ET ENTRETIEN
Éteignez l'écran et débranchez-le de la prise secteur avant de le nettoyer.
Nettoyez le boitier avec un chiffon doux et humide.
Essuyez régulièrement les poussières sur l'écran avec un chiffon doux, sec et propre. N'utilise aucun liquide car cela pourrait endommager l'écran.
N'immergez pas I'ecran dans I'eau ni dans tout autre liquide.
N'utilisez jamais de nettoyant chimique ou abrasif.
SPECIFICATIONS
| Affichage des couleurs | Jusqu'à 16,7 en millions de couleurs disponibles |
| Luminosité | 250 cd/m2 |
| Rapport de contraste | 1000:1 statique
20000:1 dynamique |
| Angle de vue | 178° à l'horizontal
178° à la verticale |
| Temps de réponse | 14 ms |
| Mode de fonctionnement par défaut | 640 x 480 @ 60/75 Hz
800 x 600 @ 60/75 Hz
1024 x 768 @ 60/75 Hz
1280 x 1024 @ 60/75 Hz
1440 x 900 @ 60 Hz
1680 x 1050 @ 60 Hz
1920 x 1080 @ 60 Hz |
| Temporisation HDMI (Vidéo) | 480P @ 60 Hz
576P@50Hz
720P @ 50/60 Hz
1080P @ 50/60 Hz |
| Dimensions
(Largeur x Hauteur x Profondeur) | Avec le support : 540 x 405 x 154 mm
Sans le support : 540 x 317 x 41 mm |
| Poids net | Avec le support : 2,385 kg
Sans le support : 2,11 kg |
Source d'alimentation externe
| Information publiée | Valeur et précision | Unité |
| Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant | DONG GUAN HP-POWER TECHNOLOGY., LIMITED No.9, Hepan Road, Tangxia Town, Dongguan City, Guangdong, P.R.China |
| Référence du modele | HP36A-1203000-AE |
| Tension d'entrée | 100-240 | V |
| Fréquence du CA d'entrée | 50/60 | Hz |
| Tension de sortie | 12,0 | V |
| Courant de sortie | 3,0 | A |
| Puisance de sortie | 36,0 | W |
| Rendement moyen en mode actif | 87,43 | % |
| Rendement à faible charge (10 %) | 82,10 | % |
| Consommation électrique hors charge | 0,077 | W |
| ~ | Courant alternatif |
| --- | Courant continu |
FICHE D'INFORMATION SUR LE PRODUIT
| Paramètre | Valeur et précision du paramètre | Unité |
| Nom du fournisseur ou marque commerciale | JVC | |
| Adresse du fournisseur | Etablissements Darty & fils ©, 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France |
| Référence du modèle | 24WCF | |
| Classe d'efficacité énergétique pour la gamme dynamique standard (SDR) | F | |
| Puisance appelée en mode marche pour la gamme dynamique standard (SDR) | 19 | W |
| Classe d'efficacité énergétique (HDR) | s.o. | |
| Puisance appelée en mode marche pour la haute gamme dynamique (HDR), le cas échéant | s.o. | W |
| Puisance appelée en mode arrêt, le cas échéant | 0,3 | W |
| Puisance appelée en mode veille, le cas échéant | 0,5 | W |
| Puisance appelée en mode veille avec mainien de la connexion au réseau, le cas échéant | s.o. | W |
| Catégorie de dispositif d'affichage électronique | écran | |
| Rapport de taille | 16 | : | 9 | entier |
| Résolution de l'écran (pixels) | 1920 | x | 1080 | pixels |
| Pixels horizontal et verticaux | | | | |
| Diagonale de l'écran | 61 | cm |
| Diagonale de l'écran | 24 | pouces |
| Surface visible de l'écran | 15,625 | dm2 |
| Technologie d'affichage utilisée | LCD | |
| Réglage automatique de la luminosité (ABC) disponible | NON | |
| Captein de reconnaissance vocale | NON | |
| disponible | |
| Capteur de présence disponible | NON |
| Taux de fréquence de rafraîchissement de l'image (par défaut) | 60 | Hz |
| Disponibilité minimale garantie des mises à jour du logiciel et du micrologiciel (à compter de la date de fin de mise sur le marché) | 8 | Années |
| Disponibilité minimale garantie des mises à jour du logiciel et du micrologiciel (à compter de la date de fin de mise sur le marché) | 7 | Années |
| Assistance produit minimale garantie | 7 | Années |
| Durée minimale de la garantie offerte par le fournisseur | 2 | Années |
| Type d'alimentation: | Externe/Externe normalisée | |
| Alimentation externe normalisée |
| i | Récurrence de la ou des norms prises en charge HP36A-1203000-AE |
| ii | Tension d'entrée | 100-240 | V |
| iii | Tension de sortie | 12 | V |
19 kWh/1000h
102/6102
En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.
Voudevez jeterceproduitetsonemballage selonleslois et lesregles locales.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.
Hotline Vanden Borre
Le service après-vente est joignable au +32 2 334 00 00, du lundi au samedi de 8h à 18h.
Hotline Fnac France
Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Fnac, appelez le 0 969 324 334 du lundi au samedi (8h30-21h00) et le dimanche et jours féériés (10h00-18h00).
(prix d'un appel local)
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre apparéil !
INHOUDSOPGAVE
LICENTIE 2
WAARSCHUWINGEN 2
VEILIGHEIDSVOORSCHRIFTEN 2-4
INHOUD VAN DE VERPAKKING 5
DE STEUN IN ELKAAR ZETTEN 6
MONTAGE AAN DE MUUR 7
AANSLUITING 8-10
DE HOEK AANPASSEN 11
BEDIENING 12
HET OSD-MENU GEBRUIKEN 13-17
PROBLEMOPLOSING 18
REINIGING EN ONDERHOUD 18
TECHNISCHE GEGEVENS 19
External stroomvoorziening 19
PRODUCTINFORMATIEBLAD 20-21
VERWIJDERING 22
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
LICENTIE
HIGH-DEFINITION MULTIMEDIA INTERFACE
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 12/05/2022
INDICE DE MATERIALS
LICENCIA 2
ADVERTENCIAS 2
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
LICENCIA
HIGH-DEFINITION MULTIMEDIA INTERFACE
Los关键时刻 HDMI, HDMI High-Definition Multimedia Interface y el logotipo HDMI son MARs comerciales o MARs registras de HDMI Licensing
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 12/05/2022
INDICE
LICENCA 2
AVISOS 2
PRECAUÇOÉS DE SEGURANÇA 3-4
CONTEUDO DA EMBALAGEM. 5
MONTAR O SUPORTE 6
MONTAGEM NA PAREDE 7
LIGACAO .8-10
AJUSTAR O ANGULO 11
CONTROLOS DE UTILIZACAO 12
USAR O MENU OSD 13-17
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
LICENÇA
HIGH-DEFINITION MULTIMEDIA INTERFACE
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 12/05/2022
TABLE OF CONTENTS
LICENSE 2
WARNING 2
SAFETY PRECAUTION 3-4
PACKAGE CONTENTS 5
ASSEMBLING THE STAND 6
WALL MOUNTING 7
CONNECTION 8-10
ADJUSTING THE ANGLE 11
USER CONTROLS 11
USING THE OSD MENU 12-16
TROUBLESHOOTINGS 17
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
LICENSE
HOMI
HIGH-DEFINITION MULTIMEDIA INTERFACE
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 12/05/2022
FNAC DARTY
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs,
94200 Ivry-sur-Seine, France
N°862022060008
Description du produit -
Moniteur
Référence commerciale -
24WCF
Model number:
/Modelnummer /Numero de modelos /
Numero do modelo:
La presente déclaration de conformité est établie sous la seule responsabilité du fabricant.
Le responsable de cette déclaration est :
Signé par et au nom de – Signed by and on behalf of: Etablissements Darty & Fils
Nom - Name : Predrag Petricevic
Fonction - Position: Directeur du Laboratoire Fnac Darty
