HG 50 C INOX - Hotte aspirante AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Hotte de cuisine
Caractéristiques techniques principales	Inox, design moderne, aspiration périmétrale
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	50 cm de largeur
Poids	Environ 10 kg
Compatibilités	Convient pour les cuisines de taille standard
Type de moteur	Moteur à haute efficacité
Puissance d'aspiration	Jusqu'à 600 m³/h
Fonctions principales	Éclairage LED, plusieurs niveaux de puissance, filtre à graisse lavable
Entretien et nettoyage	Filtres à graisse lavables en machine, nettoyage de la surface en inox avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - HG 50 C INOX AIRLUX

Comment allumer l'AIRLUX HG 50 C INOX ?

Pour allumer l'appareil, branchez-le sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le thermostat est réglé à une température suffisamment élevée. Si le problème persiste, contactez le service client.

Comment nettoyer l'AIRLUX HG 50 C INOX ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour l'intérieur, utilisez une éponge non abrasive et un produit de nettoyage doux.

L'AIRLUX HG 50 C INOX émet un bruit étrange, que faire ?

Un bruit faible est normal pendant le fonctionnement, mais si le bruit est fort ou inhabituel, éteignez l'appareil et vérifiez qu'il est sur une surface plane. Si le bruit persiste, contactez le service client.

Puis-je utiliser l'AIRLUX HG 50 C INOX à l'extérieur ?

Non, l'AIRLUX HG 50 C INOX est conçu pour une utilisation en intérieur uniquement. L'utilisation à l'extérieur peut endommager l'appareil et annuler la garantie.

Quels types de plats puis-je cuisiner avec l'AIRLUX HG 50 C INOX ?

L'AIRLUX HG 50 C INOX est idéal pour cuire des viandes, des légumes, des gratins et des desserts. Consultez le manuel pour des recettes spécifiques.

Comment régler la température de cuisson ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour ajuster la température souhaitée en fonction de vos recettes.

Que faire si les voyants lumineux ne s'allument pas ?

Vérifiez que l'appareil est branché correctement. Si les voyants ne s'allument toujours pas, il pourrait y avoir un problème électrique et il est recommandé de contacter le service client.

Y a-t-il une garantie pour l'AIRLUX HG 50 C INOX ?

Oui, l'appareil est généralement couvert par une garantie de 2 ans. Consultez le manuel d'utilisation pour les détails spécifiques sur la garantie.

MODE D'EMPLOI HG 50 C INOX AIRLUX

Vous venez d'acheter une hotte haut de gamme. Pour en tirer les performances lesièresvenues veuilles lire avec attention le mode d'emploi et la maintenance que vous trouvez dans ce manuel; pour commander les filtres de rechange au carbone actif veuillesz vous servir du coupon annexe à la couverture.

Fig. 3

Fig. 4

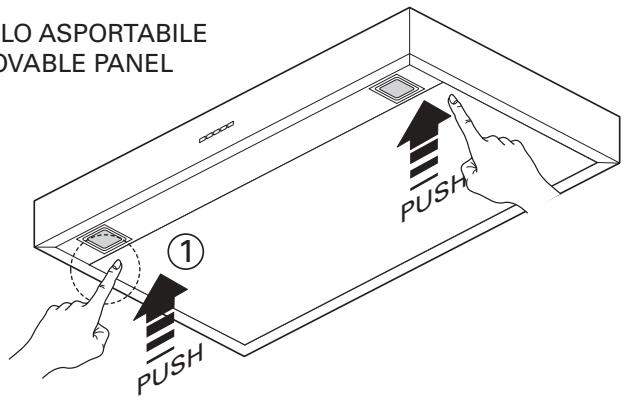

ISTRUZIONI PER PANNELLO ASPORTABILE INSTRUCTION FOR REMOVABLE PANEL

Fig. H3

AVERTISSEMENTS

Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin.

Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les averissements correspondants.

La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.

Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.

Veiller à ce que les enfants ne jouent pas avec l'appareil.

L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.

Si le cable d'alimentation est abîmé, demander au fabricant, à un Service après-vente agréé ou à une personne experimentée de le replacer afin de prévenir tout risque de danger.

Les modifications serontielles de l'installation électrique, qui s'avent nécessaires pour monter la hotte, doivent etre faites par du personnel competent.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agréé.

Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.

Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pieces détachées.

Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.

La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cusinières domestiques.

Le fabricant decline toute responsabilité en cas d'usage propre.

Le poids maximal des objets éventuels places ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.

Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches degraisse ou d'huile.

Pour exécuter cette opération, le constructeur recommende l'utilisation des lingettes détergentes fournies avec la lampe.

Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.

CHARACTERISTIQUES TECHNIQUES

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.

MONTAGE

(partie réservée au personnel qualifié pour le montage de la hotte)

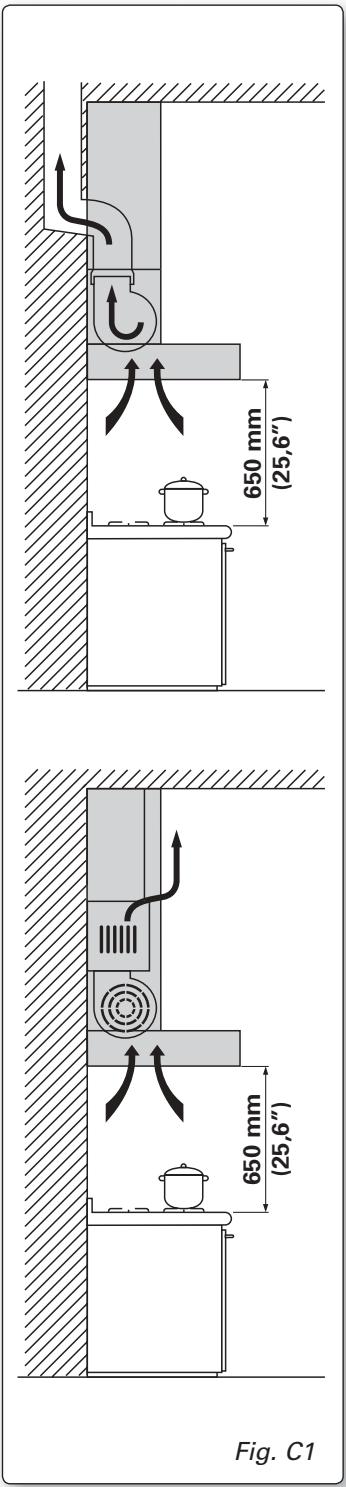

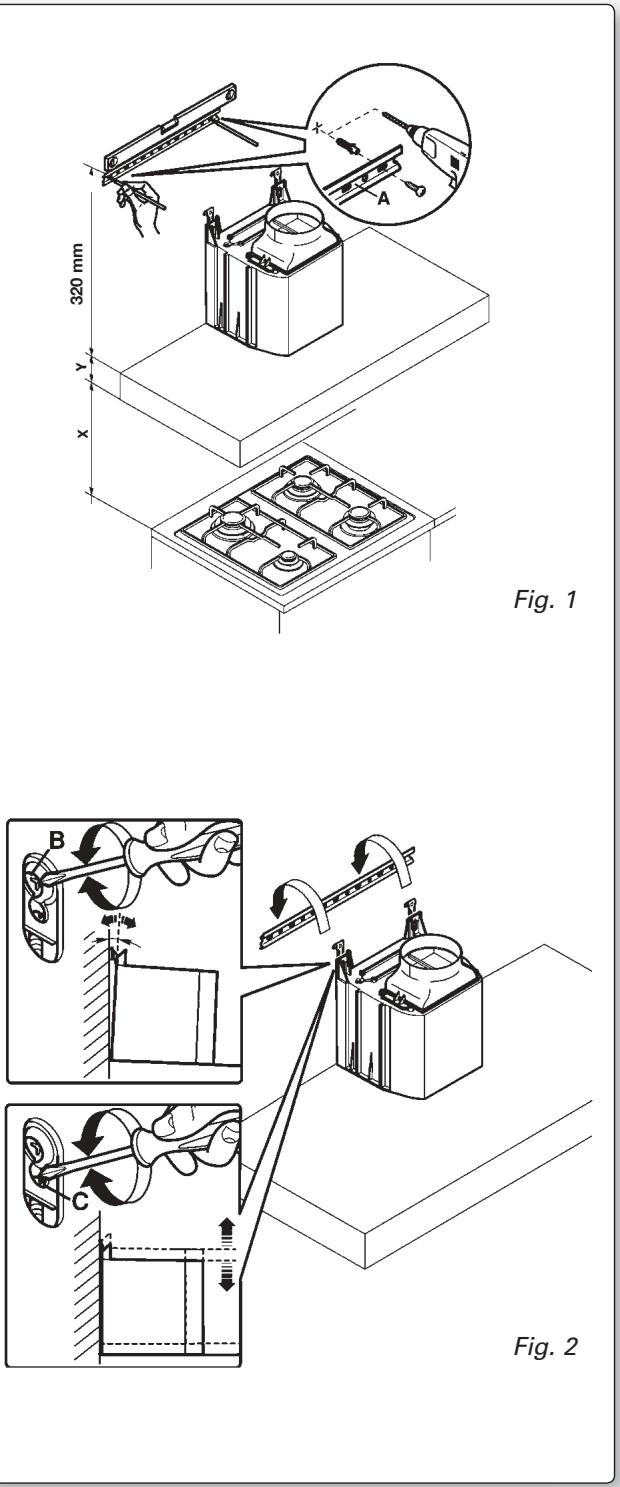

Distance minimale: distance entre la surface de support des casseroles sur la table de cuisson et la partie la plus BASSE de la hotte. Quand la hotte est placée au-dessus d'un appeareil à gaz, cette distance doit être d'au moins 65 cm (voir figure C1). Si la notice de l'appareil à gaz indique une distance supérieure, il faut en tener compte.

Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.

Le tuyau doit être légèrement incliné (environ 10% ) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.

Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.

Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.

Si la hotte fonctionne en même temps que d'autres apparèils alimentés au gaz ou avec d'autres combustibles (chaudières, poèles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.

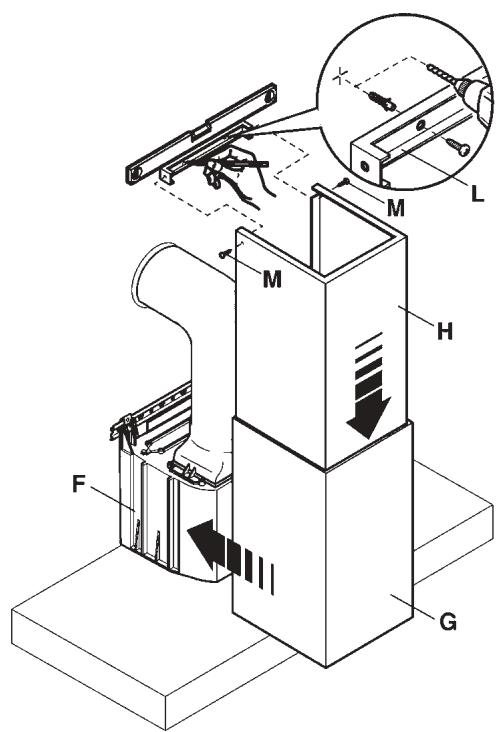

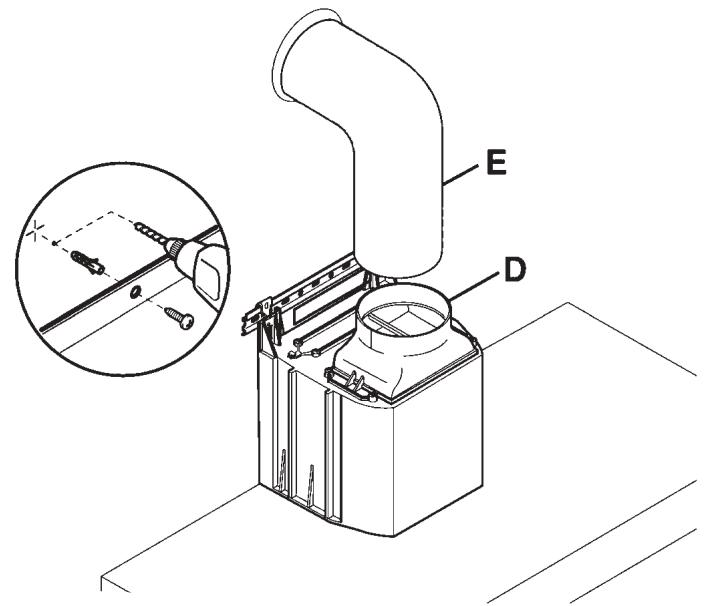

Instructions de montage: voir section «O» de la presente notice.

BRANCHEMENT ÉLECTRIQUE

(partie réservée au personnel qualifié pour le branchement)

ATTENTION!

Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.

S'assurer qu'aucun fil n'est débranché ou coupé ; si c'est le cas, contacter le Service après-vente le plus proche.

S'adresser à du personnel qualifié pour le branchement électrique.

Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B).

Certains apparèils peuvent être munis d'un cable sans fiche; la fiche à utiliser doit dans ce cas être de type «standardisé» en tenant compte que:

• le fil jaune-vert doit être utilisé pour la mise à la terre;

• le fil bleu doit être utilisé pour le neutre;

• le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 75^ ;

• monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.

Si un apparéil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation.

Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur. Avant de brancher I'appareil, vérifier si:

• la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques;
• la prise de terre est correcte et fonctionnelle:
• le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
• la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté.

Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.

HOTTE VERSION À ÉVACUATIONEXTÉRIEURE (aspirante)

Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.

Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.

Il faut enlever les filtres au charbon actif s'ils sont prévus; pour les extraire, voir les instructions reportées au point F.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisé en même temps que d'autres apparéils qui fonctionnent au gaz ou avec d'autres combustibles.

Indication spécifique pour l'Allemagne:

Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

HOTTE VERSION À RECYCLAGE D'AIR (filtrante)

Dans cette version, l'air passé à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.

Vérifier si les filtrés au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.

Lorsque la hotte est en modalité de filtrage enlevez la soupape de non return placée sur le raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintainir l'air propre en

consommant peu d'énergie électrique. Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.

FONCTIONNEMENT

1.COMMANDEA2TOUCHES

LUMIÈRE - Interrupteur A

Position 0 : la lumière est toujours éteinte.

Position 1 : la lumière est toujours allumée.

VITESSE - Interrupteur B

Il permet d'allumer l'appareil et de régler la vitesse du moteur, de 1 à 3 selon les versions ou à l'aide d'un variateur continu de vitesse.

VOYANT-C

Voyant indiquant que le moteur fonctionne.

2. BOITIER DE COMMANDE À 5 TOUCHES

LUMIÈRE - Bouton

ON/OFF LUMIÈRE

MOTEUR - Bouton 1, 2, 3, OFF

1: fait demarrer le moteur à la vitesse minimale

2: fait demarrer le moteur à la vitesse moyenne

3: fait démarrer le moteur à la vitesse maximale

OFF: éteint le moteur

3. BOITIER DE COMMANDE ÉLECTRONIQUE

Bouton lumière

• ON: lumière allumée (bouton allumé);
• OFF: lumière éteinte;

Bouton -

Cette touche permet de réduire la vitesse du moteur.

Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.

Bouton +

Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui

s'allume, à l'exclusion du voyant lumière et de la minuterie.

(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.

La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passse automatiquement à la 3e vitesse au bout d'environ 15 minutes).

Bouton mode

Fonction: marche et arrêt du moteur de la hotte.

La fonction vitesse désirée permet demettre le moteur en marche à la dernière vitesse selectionnée avant l'arrêt.

En option: version avec télécommande (disponible uniquement sur certaines versions).

AVERTISSEMENTS:

Placer l'appareil loin de sources d'ondes electromagnétiques pouvant interférer avec l'électronique de la hotte.

Distance maximale de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres apparèils.

Bouton lumière de la télécommande : on/off lumière.

Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche, appuyer indifféremment sur la touche ^+ ou sur la touche-.

Bouton minuterie : voir instructions ci-dessous.

Instruction changement de code (uniquement en cas de mauvais fonctionnement dû à des interférences):

Débrancher l'appareil, enlever le couvercle de la télécommande, modifier le code en agissant sur les leviers, rebrancher l'appareil et vérifier si les lumières et les moteurs sont éteints.

Appuyer sur la touche minuterie pendant 2 secondes et sur une touche quelconque du boitier de commande quand levoyant rouge de ce dernier s'allume.

Bouton minuterie et saturation des filtres

• Cette fonction permet d'eteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée précédemment (bouton avec lumière clignotante).
• Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).

Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.

Éteindre ensuite la hotte et la pallumer pour voir si l'alarme a disparu.

1. Filtres METALLIQUES

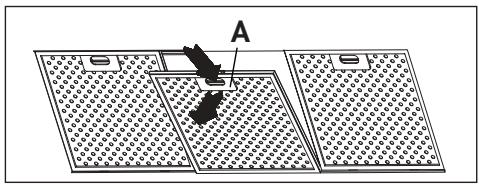

Pour extraire le filtrtre métallique anti-graisse, il suffit d'agir sur la poignée. A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire partager du rail arrrière. Proceder de la même façon pour le remonter mais en sens inverse.

Hotte avec panneau pour aspiration perimetrale:

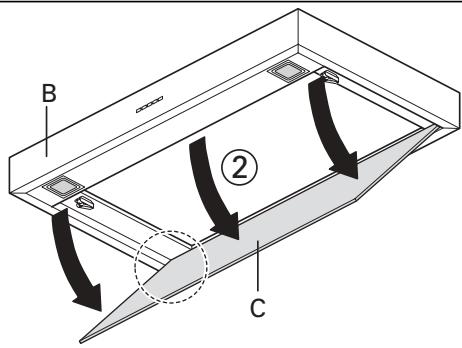

• Ouvrir le panneau (cf. fig. 1). Pour-retirer le filtrtre métallique anti-graisses, actionner la poignée A.

2. Filtres AU CHARBON ACTIF

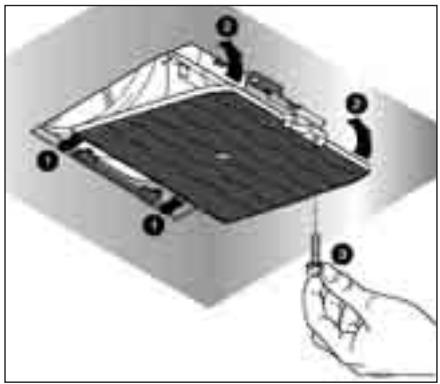

Proceder comme suit pour remplaçer les filtres au charbon actif: enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'acceder facilement aux deux filtres qui sont accrochés sur le côte droit et gauche du convoyeur.

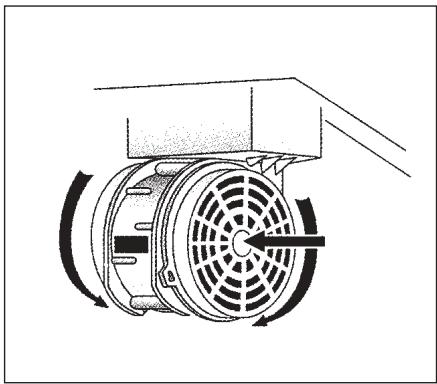

Pour le montage/remplacement, voir la figure.

S'il s'agit d'une hotte avec logement pour le moteur, le filtrte se trouve dans la partie inférieure de ce dernier. Pour le montage remplacement, voir la figure.

Pour commander les filtres neufs, se servir du coupon joint à la notice ou s'adresser au distributeur.

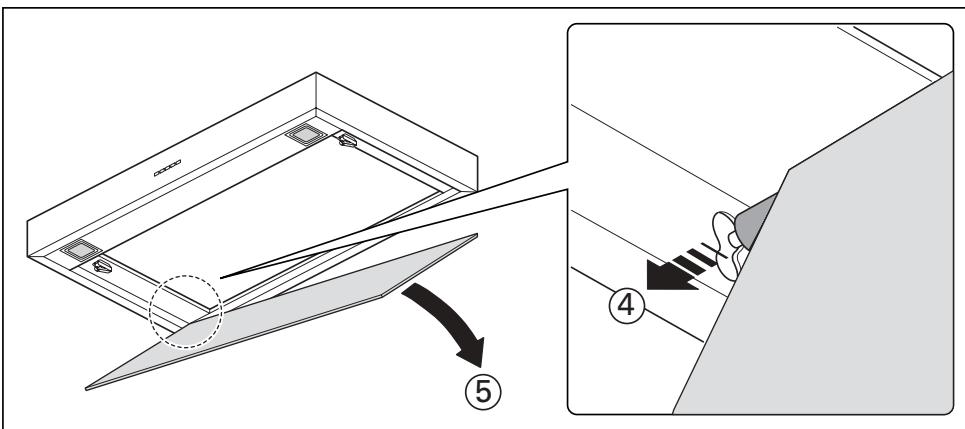

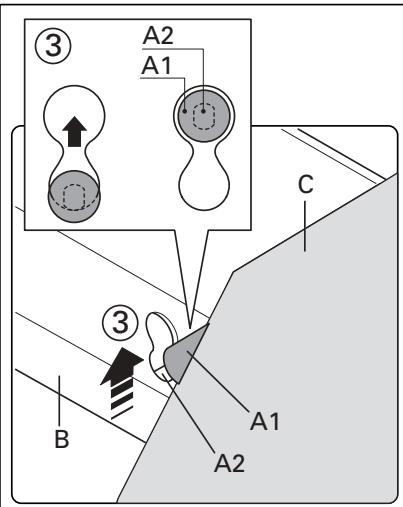

Suivez les instructions sur l'image. H3 pour enlever le panneau.

1. PLAFONNIER

Pour remplacer l'ampoule:

a) S'assurer que l'appareil est débranché.
b) Dévisser la vis de soutien A.
c) Remplacer l'ampoule par une du même modèle que celle originale (max. 25 W, voir indication à proximité de l'ampoule).

ATTENTION! Les ampôules ayant une forme et un débit autre que celle originale pourrait abîmer sérieusement le logement de l'ampôule.

2. SPOT

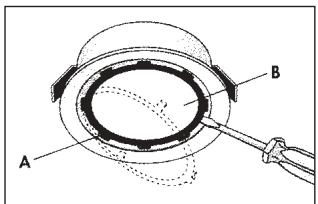

Proceder comme suit pour remplacer l'ampoule ("Round halogen light"):

a) S'assurer que l'appareil est débranché.
b) Enlever l'anneau A qui soutient le verre en faisant levier avec un tournevis.
c) Enlever le verre B pour acceder au logement de l'ampoule.
d) Remplacer l'ampoule par une ampoule analogue (halogène max. 20 W, 12 Volt douille G4).
e) Remonter le verre de protection B en le fixant avec l'anneau A prévu à cet effet.

Round halogen light

Pour remplacer la lampe "Dicroic lamp":

a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Enlever la lampe en utiliser un tournevis (voir figure)
c) Remplacer la lampe par une lampe similaire (dichroique max. 20 W, 12 Volt).

Dicroic spot

Pour remplacer la lampe du "Square halogen light":

a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se referme pas correctement, repeter l'opération du point b.

3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)

Remplacement du tube fluorescent:

a) Débrancher l'appareil du réseau d'alimentation;
b) Enlever l'eventuel panneau en acier en dévissant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le replacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele);
c) Rebrancher l'appareil au réseau d'alimentation.

ENTRETIEN ET NETTOYAGE

1. FILTRES ANTI-GRAISSE METALLIQUES

Ils servent à retenir les particules deGRAISSEN suspension. Il est donc conseilé de les laver chaque mois dans de I'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter. Pour le démontage et le montage, voir les instructions au point H1. Répéter féquèment l'opération.

2. FILTRES AU CHARBON ACTIF

Ils seront à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être replacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour remplacer les filtres au charbon actif, suivre les instructions du point H2.

3. NETTOYAGE EXTÉRIEUR DE LA HOTTE

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.

Ne nettoyer qu'avec un chiffonouple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-empreceinte (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon reche ni le type de chiffon pour nettoyer I'accier que I'on trouve généralement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de l'accier.

La surface définitivement abîmée de l'acier sera la conséquence directe du non-respect de ces indications.

La notice complète doit être conservée avec l'appareil.

Le fabricant decline toute responsabilité si ces indications ne sont pas respectées.

4. NETTOYAGE INTÉRIEUR DE LA HOTTE

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;

Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.

SECURITE AVERTISSEMENTS

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.

Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.

La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi: l'huile surchauffée pourrait prendre feu.

• S'assurer que le local est suffisamment aéré s'il faut faire fonctionner lahotte en même temps que certains apparèils qui utilisent le gaz ou autrecomme combustible.
• Ne pas allumer de flammes libres en dessous de la hotte.
• Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
• S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.

Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant decline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.

GARANTIE

L'appareil est couvert par la garantie.

Les conditions de garantie sont reportees en entier au dos de cette notice.

Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, continues dans cette notice.

Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant compromètre les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

INSTRUCTIONS DE MONTAGE HOTTE VISIÈRE

Phase 1

• Poser la barre de soutien (A Fig. 1) contre le mur, à une hauteur de la table de cuisson correspondant à la somme des cotes X + Y + 310 mm .
• Verifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits où percer aux extrémités de la barre.
• Percer,mettre 2 chevilles expansibles 8mm et fixer la barre avec les vis correspondantes.

Phase 2

• Accrocher la hotte à la barre de soutien (Fig. 2).
• Régler l'alignement de la hotte à l'aide des vis prévues à cet effet sur les équcherres de support (Fig. 2). La vis supérieure (B) règle la distance du mur, celle inférieur (C) le coulissement vertical.

Phase 3

• Pour éviter que la hotte ne se décroche à cause d'une pression sous-jacente, la fixer au mur avec une chevelle expansible et la vis correspondante en utilisant le trou (Fig. 3) prévu sur le logement du moteur ou à l'intérieur de la hotte.
• Placer le tuyau (E) dans le raccord (D).

Phase 4

• Rapprocher l'élement (G) de la cheminée jusqu'à ce qu'il soit bien placé.
• Enfilier la ballonne (H) dans l'élement (G), en la faisant coulibsser pour atteindre la hauteur désirée.
• ÀpRES avoir trouvez la position optimale, poser la bride (L) contre le mur, vérifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits où percer aux extremités.
• Percer,mettre 2 chevilles expansibles 4mm et fixer la bride (L) avec les vis correspondantes.
• Visser la ballonge (H) à la bride (L) avec les vis (M).
