AHR 971 IX - Hotte aspirante AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Caractéristiques techniques principales	Hotte murale, inox, design moderne
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	90 cm de largeur
Poids	Environ 15 kg
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégré
Fonctions principales	Aspiration, éclairage, filtre à graisse
Entretien et nettoyage	Filtres lavables au lave-vaisselle
Pièces détachées et réparabilité	Disponibilité de pièces de rechange
Sécurité	Système de sécurité thermique
Informations générales utiles	Installation murale, compatible avec les cuisines modernes

FOIRE AUX QUESTIONS - AHR 971 IX AIRLUX

Comment nettoyer le four AIRLUX AHR 971 IX ?

Pour nettoyer le four, utilisez un chiffon doux et humide avec un détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Le four ne chauffe pas, que faire ?

Vérifiez si l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le thermostat est réglé à la bonne température.

Comment utiliser la fonction de cuisson à la vapeur ?

Pour utiliser la cuisson à la vapeur, remplissez le réservoir d'eau, sélectionnez le mode vapeur sur le panneau de contrôle et réglez la durée de cuisson souhaitée.

Y a-t-il un mode de cuisson rapide sur le AIRLUX AHR 971 IX ?

Oui, le four dispose d'un mode de cuisson rapide. Il suffit de sélectionner ce mode sur le panneau de contrôle pour réduire le temps de cuisson.

Comment régler l'heure sur le four ?

Pour régler l'heure, appuyez sur le bouton 'horloge' sur le panneau de contrôle, puis utilisez les touches '+' et '-' pour ajuster l'heure. Validez en appuyant de nouveau sur 'horloge'.

Le four émet un bruit étrange pendant le fonctionnement, que faire ?

Si le four émet un bruit étrange, vérifiez si des objets bloquent le ventilateur. Si le problème persiste, contactez le service après-vente pour une assistance technique.

Comment effectuer une mise à jour du logiciel du four ?

Pour mettre à jour le logiciel, connectez le four à Internet et suivez les instructions sur le panneau de contrôle. Assurez-vous d'avoir une connexion stable.

Quelles sont les dimensions du four AIRLUX AHR 971 IX ?

Les dimensions du four sont 60 cm de large, 60 cm de haut et 55 cm de profondeur.

Est-ce que le four est compatible avec les plats en céramique ?

Oui, le four AIRLUX AHR 971 IX est compatible avec les plats en céramique. Assurez-vous qu'ils sont adaptés à la cuisson au four.

Comment régler la température du four ?

Pour régler la température, utilisez le bouton de température sur le panneau de contrôle et tournez-le pour sélectionner la température désirée.

Que faire si la lumière du four ne s'allume pas ?

Si la lumière du four ne s'allume pas, vérifiez l'ampoule et remplacez-la si nécessaire. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI AHR 971 IX AIRLUX

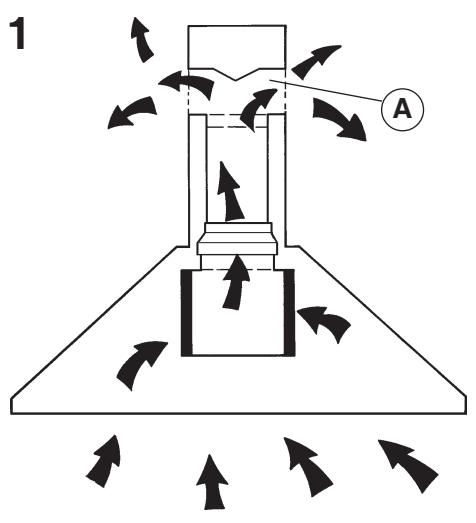

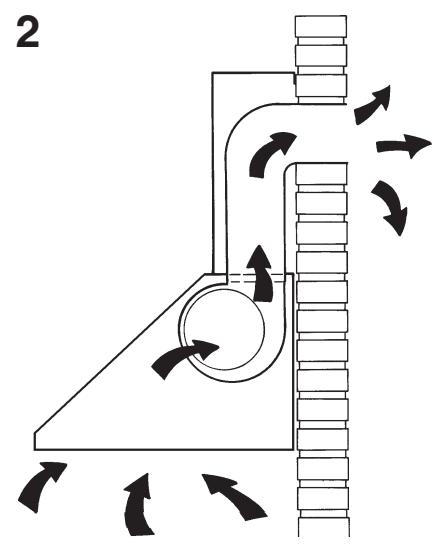

L'appareil peut être en version recyclage ou en version aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épures par les filtres à charbon et remis en circulation à travers les grilles latérales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbon et un déflecteur placé dans la partie haute du tuyau permettant la circulation de l'air dans le local (Fig. 1A). Les filtres à charbon ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbon.

INSTALLATION

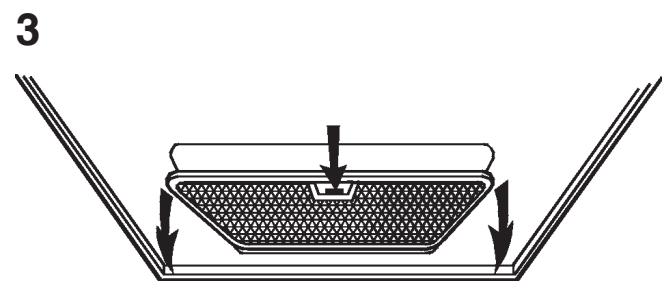

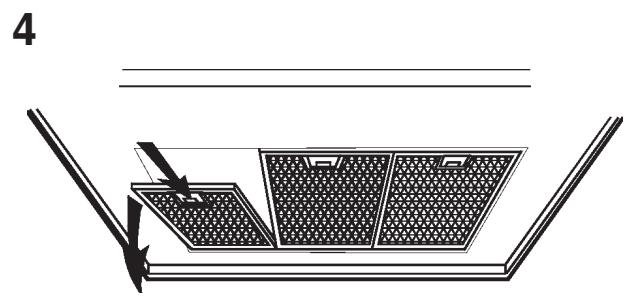

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, démonze les filtres àGRAISSÉ: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3/4).

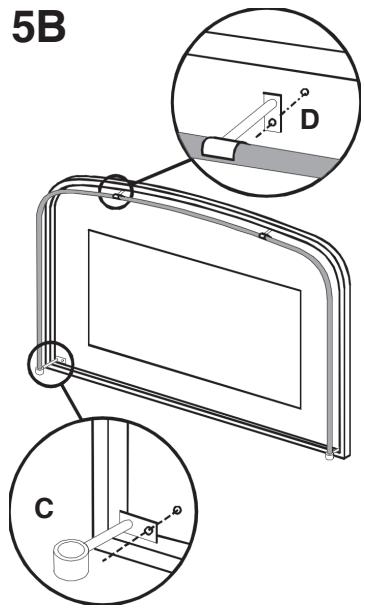

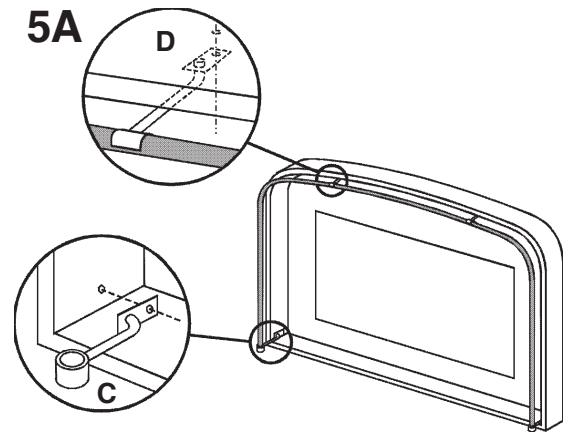

Montage du porte-loches (en option): Voir la Figure 5A ou 5B, suivant le modele que vous avez acheté. Pour le montage du porte-loches il faut utiliser 4 vis à tete plate (fournies). Fixer les 2 supports (C) à la hotte, un sur le côté droit et l'autre sur le côté gauche, puis placer le porte-loches dessus et continuer à le tener tant que vous n'avez pas monté au moins l'un des 2 autres supports (D) que vous devrez fixer sur le côté avant de la hotte.

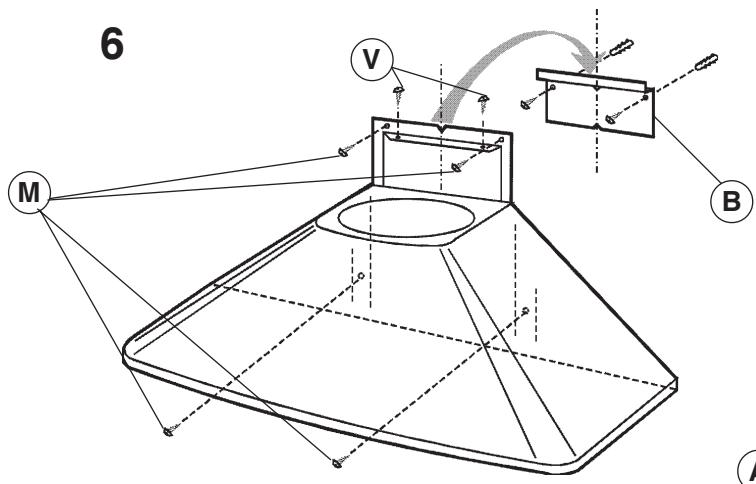

Fixation murale (Fig. 6): En utilisant le gabarit de perçage spécial faites les trous dans le mur. Comme indiqué au chapitre «Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650~mm . Fixer le support métallique (B) au mur à l'aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découvertes sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontal de l'appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d'alignement des meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Àpres avoir régle, fixer définitivement la hotte à l'aide de 4 autres vis (M): tracer sur le mur l'emplacement des 4 trous à perccher, décrocher la hotte et perccher les trous (diamètre 8mm ); ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

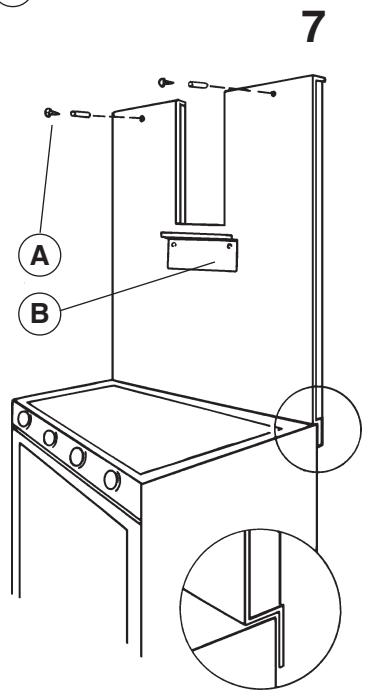

Fixation avec panneau arrêté (Fig. 7): Le panneau arrêté sera place contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l'appareil au panneau arrêté a lieu de la façon que la fixation murale, en utilisant le support métallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.

Fixation des tuyaux téléscopiques: conditions essentielles pour le montage: - Prévoyez l'alimentation électrique à l'intérieur du tuyau téléscopique. - Si l'appareil doit être installé en version Aspirante, prévoyer le trou d'évacuation de l'air. Réglez la largeur de l'étrier du support (W) du tuyau téléscopique au moyen des vis A indiquées dans la Fig.8. Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu'il soit dans l'axe de votre hotte. Pour la version recyclage, les grilles d'évacuation de l'air doivent être positionnées dans la partie haute (Fig. 9). Pour la version aspirante returnez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 10).

Faire particulièrement attention lors de la manoeuvre des tuyaux téléscopiques, surtout au moment de les appuyer sur le corps de la hotte, afin d'eviter de les rayer.

Version aspirante: raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyauouple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Installer les tuyaux téléscopiques en les appuyant sur la hotte; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G) - Fig. 11.

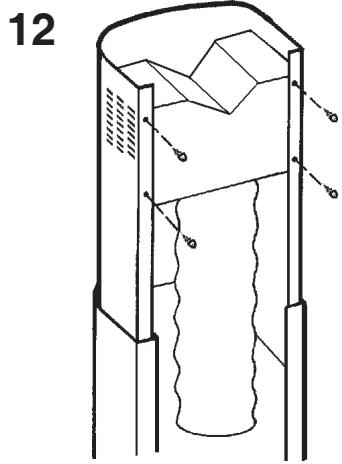

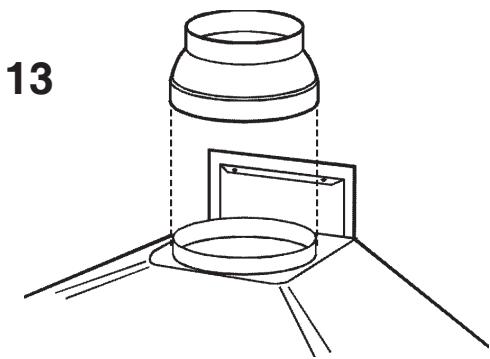

Versione recyclage: prenez le déflecteur de l'air et fixez-y un tuyauouple (de 125 mm de diametre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis); fixez le déflecteur de l'air au tuyau supérieur (Fig.12) à l'aide de 4 vis. Monter la réduction (en équipement) sur la hotte en face du point de sortie de l'air (Fig.13). Prendre les 2 tuyaux téléscopiques assemblés et les poser sur la hotte; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G) - Fig. 11. Soulever le tuyau inférieur, en le bloquant avec un ruban adhésif et raccorder le tuyau couple à la réduction de la hotte. Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte. Installer les filtres à charbon en les accrochant sur les cots du moteur avec un mouvement tournant (Fig. 14).

FONCTIONNEMENT

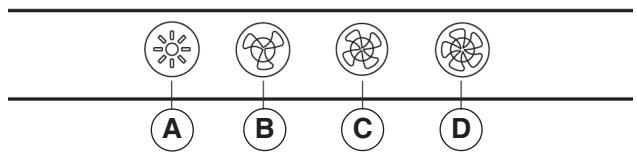

Commandes de la Fig. 15:

Touches A:ON/OFFlumiere(le retro-eclairage s'allume)

Touches B: ON/OFF moteur - Moteur 1e vitesse (le retro-éclairage s'allume)

Touche C : ON/OFF moteur - Moteur 2e vitesse (le rétro-éclairage s'allume)

Touche D.: ON/OFF moteur - Moteur 3e vitesse (le rétro-éclairage s'allume)

Fonction timer 5':

En appuyant pendant deux secondes sur B, C ou D à la vitesse correspondante, la fonction timer 5' est activée.

Levoyant correspondant se met a clignoter pour visualiser cette fonction.

Au bout de cinq minutes de fonctionnement, le moteur s'arrête. Si la vitesse est modifiée alors que le timer est actif, la fonction N'EST PAS désactivée. Pour désactiver la fonction, appuyer pendant deux secondes sur la touche clignotante.

NOTE - la fonction Timer 5' est activable uniquement aux vitesses normales (1ere, 2eme et 3eme).

chaque pression sur la touche, la commande émet un "bip".

Alarme filtrés:

Au bout de 30 heures de fonctionnement du moteur, l'alarme filtres anti-graisse se déclanche (tous les voyants s'allument). L'alarme se déclanche quand le moteur est étant et reste visible pendant 30^

Pour désactiver, l'alarme appuyer sur une des touches pendant 2^ pendant la visualisation de l'alarme.

Au bout de 120 heures de fonctionnement du moteur, l'alarme filtres charbon se déclenché (tous les voyants s'allument). L'alarme se déclenché quand le moteur est étant et reste visible pendant 30"

Pour désactiver, l'alarme appuyer sur une des touches pendant 2" pendant la visualisation de l'alarme.

Remplacement des filtres àGRAISE: le filtre àGRAISSDeit estre nettoye periodiquement, en fonction de l'utilisation (au moins tous les deux mois). Pour enlever le filtre: a I'aide de la poignee, pousser I'arrêt vers I'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre.

Remplacement des filtres à charbon : vous devrez remplacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois.

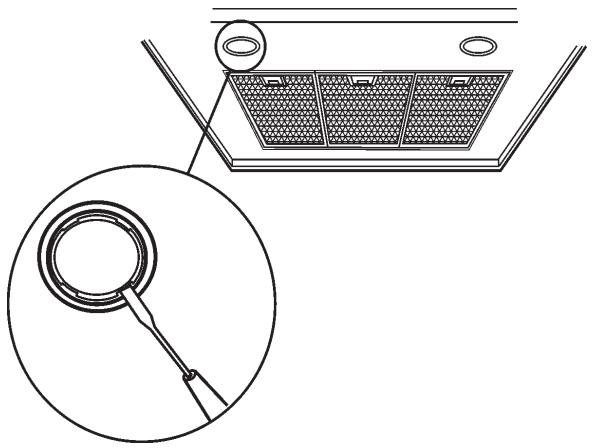

Eclairage: Pour remplacez les lampes halogènes de la Fig. 16, ouvre le couvercle en faisant levier grâce aux fissures prévues à cet effet. Remplacez-les par des lampes ayant les mêmes caractéristiques.

ATTENTION: Ne pas toucher l'ampoule à main rue.
