MODE D'EMPLOI 920060 BEABA

Version 5 - Décembre 2007 Sommaire 1 . Aperçu du produit

1. Aperçu du produit

2 . Précautions d’emploi

3 . Description du produit

4 . Définition des symboles

5 . Informations affichées sur l’écran

6 . Horloge / Température Ambiante

7 . Prise de température auriculaire

8 . Prise de température frontale

9 . Changement de la pile

10 . Caractéristiques Techniques

Tout d’abord merci d’avoir choisi le thermomètre Beaba Auriculaire & Frontal. Il s’agit d’un thermomètre médical de haute technologie destiné principalement à mesurer la température du corps humain à partir des rayonnements infra rouges émis par la surface de la peau ainsi que par le tympan. Il permet à la fois :

• de mesurer la température auriculaire au niveau du tympan
• de mesurer la température au niveau frontal
• de mesurer la température ambiante
• d’afficher l’heure L’affichage des mesures est quasi immédiat. Pratique, économique, sa sonde étanche est facile à nettoyer et ne nécessite pas de couvre sonde. Rapide et fiable, il vous donne une mesure précise de la température. Simple d’emploi, il suffit de retirer le couvercle de la sonde pour passer de la prise de mesure frontale à la prise de mesure auriculaire. Attention : Lors de la première utilisation, retirer la languette plastique assurant la protection de la pile. Voir schéma ci-dessous. Ne pas jeter jet le thermomètre avec les déchets ménagers. Utiliser les systèmes de collecte mis à votre disposition.

2 . Précautions d’emploi 3 . Description du produit

• La sonde de votre thermomètre est étanche et peut être nettoyée à l’aide d’une lingette désinfectante ou autre coton imbibé d’alcool.
• Le corps du thermomètre n’est pas étanche, ne pas le tremper dans un liquide, utiliser un tissu sec et propre.
• Eviter d’exposer longuement le thermomètre à des températures extrêmes, par exemple au soleil dans une voiture.
• Eviter les chocs violents et la chute du produit.
• Eviter le contact direct des doigts avec l’extrémité de la sonde.
• Ne pas tenter de démonter l’appareil.
• Ce thermomètre a été conçu pour être utilisé sans couvre sonde, il est inutile d’utiliser de tels couvre sondes.
• Garder la sonde propre, le sébum et le cérumen peuvent affecter le résultat des mesures infra rouges.
• Ne pas prendre de mesure à moins d’une demi-heure d’un repas, d’un exercice, d’un bain ou d’un séjour dans un environnement particulièrement froid ou chaud.
• Espacer les prises de mesures d’au moins 1 minute, sinon de légères variations risquent d’apparaître.
• La température corporelle d’un individu correspond à une valeur moyenne. Il n’y a pas de standard absolu pour la température corporelle. La meilleure façon de procéder est de mesurer votre température en période normale et de vous servir de cette mesure moyenne comme référence pour juger de votre fièvre.

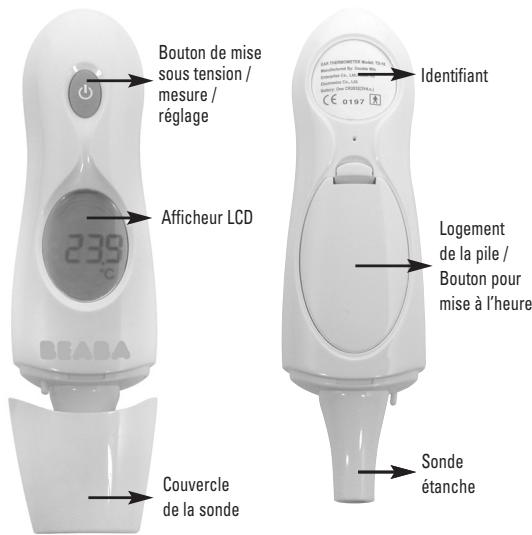

• Quand la température ambiante est en dehors de la plage de température optimale de fonctionnement comprise entre 16°C et 40°C un message d’erreur « Err » apparaît (1). Figure 1 Bouton de mise sous tension / mesure / réglage

Identifiant Afficheur LCD Couvercle de la sonde Logement de la pile / Bouton pour mise à l’heure Sonde étanche Support

4 . Définition des symboles 5 . Informations affichées sur l’écran Affichage Affichage

Signification Action à mener Affichage en alternance de l’heure et de la température ambiante quand l’appareil n’est pas en phase de prise de mesure. Effectuer la mise à l’heure lors de la première utilisation et lors de chaque changement de pile. Est affiché durant 1 seconde lorsque le thermomètre est mis en fonction. Attendre que s’affiche la dernière mesure effectuée Mesure en cours Mesure Auriculaire Le thermomètre est Affichage de la prêt pour prendre la dernière mesure effec- mesure. tuée Mesure Frontale La pile montre des signes d’usure Echelle de Température Celsius La pile est complètement usée. Vous devez changer de pile avant de prendre la mesure. La température prise est trop élevée Apparait quand la température mesurée est supérieure à 42,9°C. La température prise est trop basse Apparait quand la température mesurée est inférieure à 32°C La température ambiante est trop basse ou trop élevée Apparait quand la température ambiante excède la température optimale de fonctionnement de l’appareil. Horloge Batterie Faible Affichage de la dernière mesure effectuée

Vous pouvez continuer la prise de mesure. Pensez à changer la pile dès que possible.

6 . Horloge / Température Ambiante 7 . Prise de Température auriculaire A la première utilisation ou lors d’un changement de pile vous pouvez si vous le souhaitez effectuer le réglage de l’horloge. Passage d’un mode à l’autre Pour passer du mode T° frontale au mode de T° auriculaire il suffit de retirer le capuchon. Pour passer du mode T° auriculaire au mode T° frontale il suffit de replacer le capuchon. Mise à l’heure de l’horloge : Figure 2

• Ouvrir le logement de la pile
• Appuyer 1 fois sur le bouton noir : les heures clignotent (2a)
• Ajuster les heures avec le bouton en face avant de l’appareil
• Appuyer 1 fois sur le bouton noir : les minutes clignotent(2b)
• Ajuster les minutes avec le bouton en face avant de l’appareil
• Appuyer 1 fois sur le bouton noir pour terminer la mise à l’heure (2c).
• L’écran affiche alors alternativement l’heure et la température ambiante (Fig3).

• Assurez-vous que le couvercle de la sonde a bien été retiré.
• A partir du mode Horloge / T° ambiante appuyer 1 fois sur

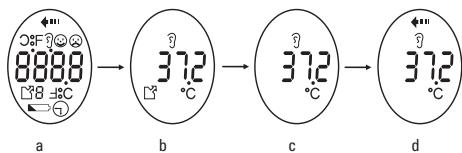

• L’appareil affiche alors l’ensemble des symboles (4a) puis la dernière mesure enregistrée (4b) puis émet 2 « bip » il est prêt à effectuer une mesure (4c).
• Placer la sonde dans l’oreille de votre choix.
• Appuyer sur le bouton et tout en le maintenant appuyé faire tourner la sonde dans le conduit auditif jusqu’à ce que l’appareil émette 1 bip signifiant la fin de la mesure (4d).
• La température enregistrée s’affiche alors durant environ 30 secondes.
• A l’issue des 30 secondes l’appareil émet 1 « bip », affiche « OFF » avant de revenir en mode Horloge / T° ambiante. (Il affiche « OFF » et s’éteint si le réglage de l’horloge n’a pas été effectué).

Figure 3 En cas de non réglage de l’horloge :

• L’appareil fonctionne normalement
• L’affichage Heure/T° ambiante ne sera pas disponible
• En fin de mesure, l’appareil affichera la T° mesurée durant 30 secondes puis “off” avant de s’éteindre.

Figure 4 Recommandation : Nettoyer systématiquement après chaque prise de mesure la sonde à l’aide d’une lingette désinfectante ou un coton imbibé d’alcool.

8 . Prise de Température Frontale 9 . Changement de pile

Le symbole batterie apparaît en bas de l’écran dès que la batterie commence à montrer des signes de faiblesse (6). Remplacer alors la batterie dès que possible, néanmoins vous pouvez continuer à utiliser l’appareil. Dès que la batterie atteint son plus bas niveau le symbole batterie clignote, l’affichage « LO » apparaît et des « bip » sont émis (7). L’appareil est alors incapable de prendre de nouvelles mesures. Appuyer sur le bouton pour éteindre l’appareil, puis remplacer la pile. Il est recommandé de s’essuyer le front avec un mouchoir en papier ou un essuie tout avant d’effectuer la mesure.

• Assurez vous que le couvercle de la sonde soit bien positionné.
• A partir du mode Horloge / T° ambiante appuyer 1 fois sur

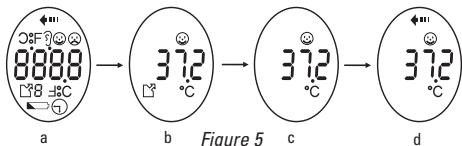

• L’appareil affiche alors l’ensemble des symboles (5a) puis la dernière mesure enregistrée (5b) puis émet 2 « bip » il est prêt a effectuer une mesure (5c).
• Placer le couvercle de la sonde sur une tempe.
• Appuyer sur le bouton en le maintenant appuyé durant toute la mesure.
• Balayer le front d’une tempe vers l’autre durant 2 à 3 secondes en maintenant le couvercle de la sonde en contact avec la peau (5d).
• Relâcher le bouton , l’appareil émet 1 « bip » et la valeur de la température s ‘affiche durant environ 30 secondes.
• A l’issue des 30 secondes l’appareil émet 1 « bip », affiche « OFF » avant de revenir en mode Horloge / T° ambiante. (Il affiche « OFF » et s’éteint si le réglage de l’horloge n’a pas été effectué.) Figure 6 Figure 7

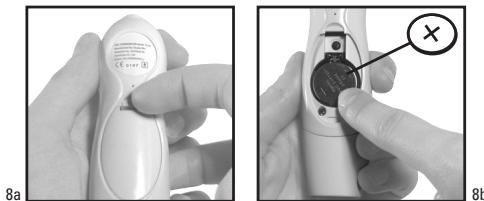

• Abaisser avec l’ongle la languette verrouillant le capot du logement de la pile (8a).
• Avec un objet non métallique repousser la patte assurant le maintien de la pile dans son logement.
• Insérer une pile Lithium CR 2032 3volts dans le logement pole + sur le dessus.
• Appuyer sur la pile pour que celle ci se verrouille (8b).
• Replacer le capot du logement de la pile.
• Procéder à la mise à l’heure de l’horloge comme décrit en page 7.

Figure 5 c Remarques : La mesure prise au niveau frontal est un peu moins précise que celle prise au niveau auriculaire car plus sensible à la transpiration, au sébum, à l’activité et à la T° ambiante. Elle constitue néanmoins une excellente indication. La valeur mesurée au niveau frontal est dans l’absolu identique à celle mesurée au niveau auriculaire. Dans la pratique, pour certains individus et dans certaines circonstances la mesure frontale pourra être inférieure de 0.2 à 0.3 °C par rapport à la T° auriculaire. Températures moyennes : T° Frontale T° Auriculaire T° rectale T° buccale T° axillaire

10 . Caractéristiques techniques Modèle Caractéristiques Plage de Mesure Précision FDIR-V1 32°C ~ 42,9°C ± 0.2 °C 35,5°C - 42°C ± 0.3 °C 32,0°C - 35,4°C ± 0.3 °C 42,1°C - 42,9°C Résolution Conditions de Fonctionnement 0.1° C 10°C - 40°C humidité relative < 80% -20°C - 50°C humidité relative < 95% 1 pile bouton 3 Volts de type lithium CR 2032 Conditions de Stockage Alimentation Certifications
