| Type d'appareil | Hotte aspirante |
| Largeur | 498 / 598 / 898 mm |
| Profondeur | 510 mm |
| Hauteur | 127 / 140 mm |
| Hauteur d'installation minimale | 650 mm |
| Profondeur de la hotte | 460 mm |
| Hauteur de la partie avant | 310 mm |
| Type d'installation | Murale ou sous meuble |
| Débit d'air | Non précisé |
| Niveau sonore | Non précisé |
| Puissance électrique | Non précisé |
| Type de filtre | Non précisé |
| Matériau | Non précisé |
| Couleur | Non précisé |
| Type de commande | Non précisé |
| Éclairage | Non précisé |
FOIRE AUX QUESTIONS - DHU63 BOSCH
Questions des utilisateurs sur DHU63 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Household Appliances au format PDF gratuitement ! Retrouvez votre notice DHU63 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DHU63 de la marque BOSCH.
MODE D'EMPLOI DHU63 BOSCH

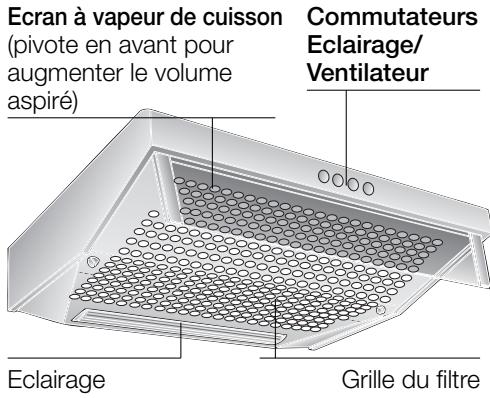

Description de l'appareil
Modes de fonctionnement

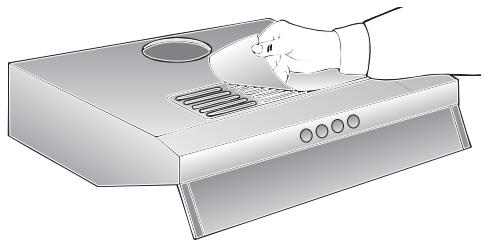

Air évacué à l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSE avant de regagner l'atmosphère extérieure.
- Ce filtré retient les particules grasses solides en suspension dans les buées de cuisson.
- Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue l'air a l'estérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenètres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciropque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
Modes de fonctionnement
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilise des-appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

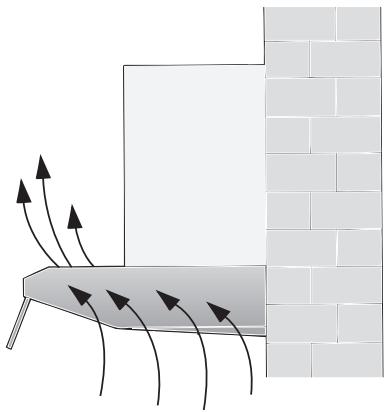

Air recycle:
La hotte doit, dans ce cas, etre equipeeed'un filtrue au charbon actif (voir le filtret etson entretien).Voussoupvezvousprocu-rerce filtrerAUPRESDEVOTREREVENDEUR SPECIALISE.
Voutrouvezez les numérores de reférence des accessoires correspondants à la fin de la présente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

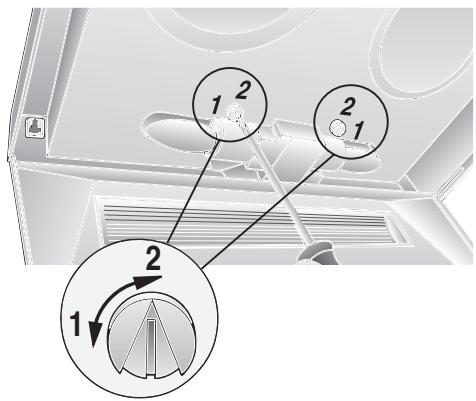

S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.
Les réparations ne doivent être effectuées que par un spécialiste.
Des réparations inexpertes s'assortissant de risques considérables pour l'utilisateur.
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminéz les matériaux d'emballage conformément à la réglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
N'utilise jamais la hotte aspirante sans filtré àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futurour propriété de l'appareil.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se couver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Utilisation de la hotte aspirante
La méthode la plus efficace pour supprimer les buées de cuisson consiste à
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante quelques minutes après la fin de la cuisson.
Eclairage
Puissance d'aspiration
| Arrêt | 0 | 1 | Faible | ||
| Marche | 1 | 0 | Arrêt | ||
| 2 | 2 | Forte |
| Eclairage | Puisance d'aspiration | |||
| Arrêt | 0 | 0 | ||
| Marche | 1 | 2 | 3 | |
| Eclairage Marche/Arrêt | Puisance d'aspiration Aspiration intensive |
| ① | 0 1 2 3 4 |
Filtres et entretien
Afin de retenir les particules grasses en suspension dans les buées de cuisson, vous pouze utiliser différents filtres àGRAISSE.
Natte en non-tissé filtrant la graisse:
Cette nette filtrante a eté fabriquée dans un matériel difficlement inflammable.
Attention:
Plus laNatte se sature en particules grasses et plus elle risque de s'enflammer.D'autre part, sa saturation risque de generate le bon fonctionnement de la hotte.
Important:
Changez à temps la nette filtrant laGRAisse.
Voupreviendrez ainsi tout risque
d'incendie creé par l'accumulation de
chaleur qu'engendre la friture ou le
rotissage a feu vif.

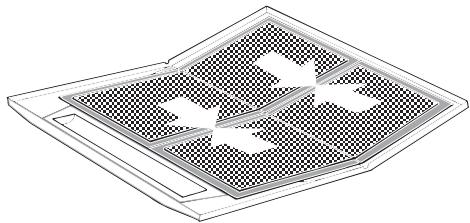

Changement de la nation filtrant laGRAISSSE:
N'utilisez que des nattes filtrantes d'origine.
En service normal (1 à 2 heures par jour), il faudra changer la nette du filtré àGRAISE toutes les 8 à 10 semaines. Si la nette filtrante comporte une mention imprimée, changez-la au-plus tard lorsque la mention perd de sa netteté.
Vous respectez ainsi les prescriptions de sécurité et garantirez un fonctionnement optimal de la hotte.
Mise au rebut du filtré en non-tissé:
- Les filtres àGRAISSÉ en non-tissé ne contiennent aucune substance nocive.
Ils sont compostables et peuvent aller à la poubelle des déchets végétaux.
Mise au rebut des nattes filtrantes usagées:

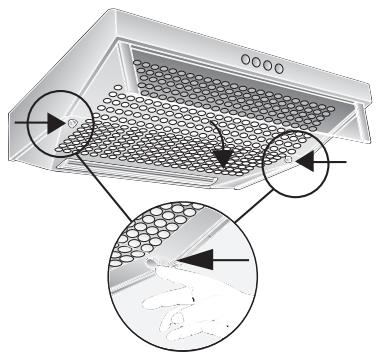

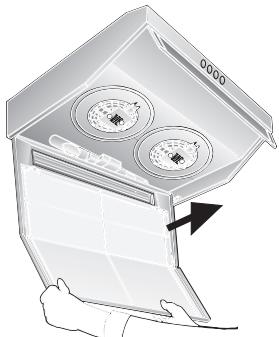

- Appuyez sur les boutons de verrouillage situés à gauche et à droite de la grille.
- Retirez la grille du filtré.
- Retirez la grille en fil puis retirez la natione filtrante saturaee.
- Nettoyez la grille du filtre puis installez une nouvelle natione filtrante.
- Bridez la nation filtrante au moyen de la grille en fil.
- Remontez la grille du filtré.
Les boutons de verrouillage doiventencer des deux cotsés.
Les nattes des filtrres sont en métal ininflammable.
Attention:
Plus les nattes se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.
Important:
Nettoyez les filtres àGRAISSÉ en métal en temps voulu. Vous préviendraz ainsi tout risque d'incendie créé par l'accumulation de chaleur qu'engendre la friture ou le rotissage à feu vfn.
Nettoyage des filtres àGRAISSSE en métal:
En service normal (1 à 2 heures par jour), nettoyez les filtrés àGRAISSE en métal au bout de 8 à 10 semaines.
- Ces filtres sont nettoyables au lavevaisselle.
Ils peuvent changer légèrement de couleur au lavage.
Important:
Ne lavez pas en même temps la vaiselle et les nattes métalliques fortement saturees en matière grasse.
Si vous les nettoyez à la main, mettez les nattes à tremper pendant plusieurs heures dans de l'eau chaude additionée de produit à vaisse. Ensuite, Brossez-les, rincez-les bien puis laissesez-les goutter.
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Retrait et mise en place des filtres àGRAISSÉ en métal (Voir le retrait et la mise en place du filtré àGRAISSÉ en feuvre):
- Nettoyez la grille du filtré et les nattes filtrantes.
- Remettez en place les nattes filtrantes une fois nettoyées puis bridez-les en position au moyen de la grille en fil. Veillez à ce qu'il n'y ait pas d'interstice entre les deux nattes.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
(Voir le retrait et la mise en place du filtré àGRAISSÉ en feutre)

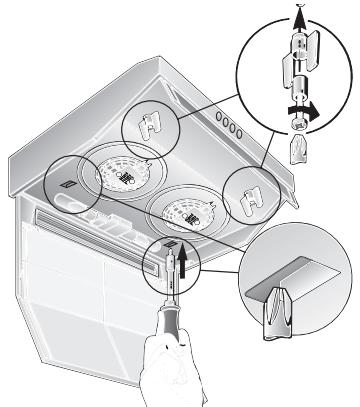

- Faites passer les vis dans les écrous à ailettes et dans les douilles, puis vissez les vis dans les doubles fonds, côté gauche et droit (opération nécessaire seulement lors du premier encastrement). Les vis, les écrous à ailettes et les douilles sont fournies avec le filtre à charbon actif.
- A l'aide d'un tournevis ou assimilé, enforcez vers l'intérieur les deux pattes situées contre le boîtier (opération nécessaire seulement lors du premier encastrement).
- Mettez le filtrer en place à l'arrière, rabattez-le vers le haut puis verrouillez-le à gauche et à droite par les écrous à ailettes.
Les pattes situées sur les côtes gauche et droit du filtré à charbon actif sont rentrées s'il faut monter le filtré dans une hotte aspirante en 50 cm de large.
Si la hotte fait 60 ou 90 cm de large, il faudra rabattre les pattes vers le haut.
Changement du filtré à charbon actif:
En service normal (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.
- Vous pouvez vous procurar ce filtré auprès de votre REVENDEUR SPECIALISE (voir la liste des accessoires en option).
N'utilise que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Mise au rebut de l'ancien filtré à charbon actif:
- Les filtres à charbon actif ne contiennent pas de substances toxiques. Vous pouvez lesmettre au rebut avec,par ex., les ordures menagères.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.
Ne nettoyez les touches de commande qu'avac de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.
N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilizez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.

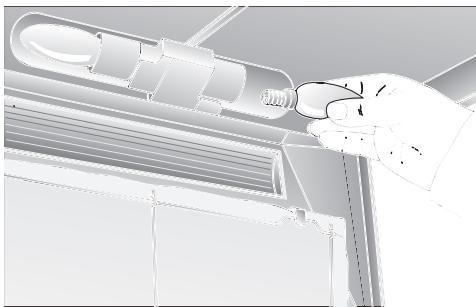

Changement des ampôules
- Eteignez la hotte aspirante puis débranchez la fiche maje de la prise de courant ou défaites les fusibles/curpez les disjoncteurs pour la mesure complètement hors tension.
- Demontez complètement les filtres àGRAISSSE (voir la section "Filtres etentretien").
- Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).
- Remontez les filtres àGRAISE.
- Rebranche la fiche maje dans la prise de courant ou remontez les fusibles/rearmez les disjoncteurs pour rétablir l'alimentation électrique.
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.
(Voir le repertoire des agencies du service après-vente).
Lors de votre appel, veuillez mentionner les numéroes suivants:
E-Nr.
FD
Inscrivez les numérores correspondants de votre hotte dans l'encadré ci-dessus. Ces numéroros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois les filtres àGRASSER rétrés.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à eliminer I'emballage en respectant I'environnement. Demandez à votre revendeur ou à votre mairie quelques sont les formes de recyclage actuèlement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.

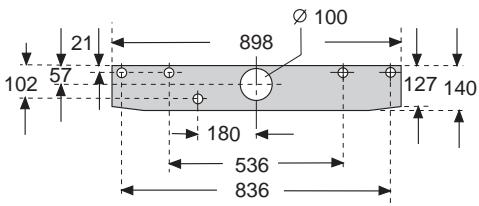

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 650 mm, voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyer aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des cassetoles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.
Evacuation de l'air à l'extérieur

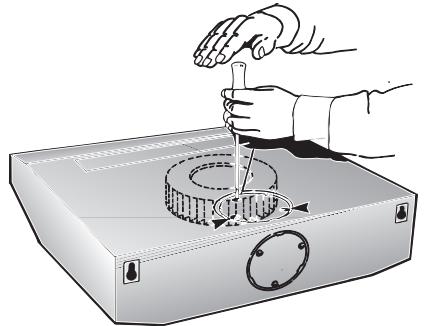

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).
Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillagez respecter la réglementation locale et nationale applicable.
Si la hotte évacue l'air a l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chaudiage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciropque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.
Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

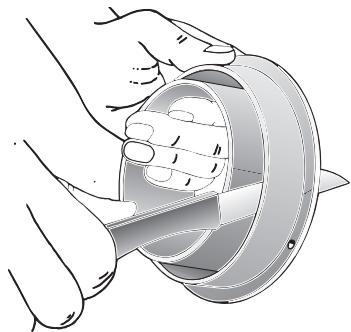

Ne découpez pas la partie interieure du manchon d'évacuation de l'air.
Montage du volet anti-refoulement:
Faites encranter les deux picots du volet anti-refoulement dans les trou s menagés dans le manchon d'évacuation d'air.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que
Le conduit d'évacuation soit court et lisse.
Il presente le moins possible de coudes.
Ilaitleplusfortdiametre（ 120mm de préférence)et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.
Conduits ronds
Conduit d'aspiration court:
Diamètre inférieur, 100 mm minimum, Conduit d'aspiration long:
Diametre inférieur, 120 mm minimum.
- Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé.
100mm = env .78 cm2 de section 125mm = env .113 cm2 de section
Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte évacue l'air a l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Evacuation de l'air vers le haut:
Diametre des conduits: 100 ou 120mm
Cassez le couvercle situé sur la face supérieure de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.
Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur.
Retirez la piece en tôle cassée (elle engendrérerait sinon des bruits et perturberait le fonctionnement de la hotte).
Si le conduit fait 120 mm de diamètre, découpez la partie interieure du manchon d'évacuation d'air.
- Mettez le manchon d'évacuation en place puis tournez-le jusqu'à ce qu'il encrante.
Evacuation de l'air vers l'arrière:
Diametre du conduit: 100 mm

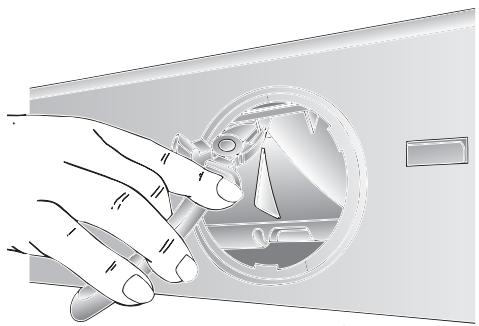

Cassez le couvercle situé contre la paroi arrrière de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.
Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur.
Retirez la piece en tôle cassée (elle engendérerait sinon des bruits et perturberait le fonctionnement de la hotte).
Si la hotte aspirante est équipée de 2 moteurs, il faut dégager l'ouverture vers l'arrière préparée dans la pierce en plastique. Pour ce faire, sectionnez les 3 nervues puis extrayez la pierce ainsi découverte.
Découpez la partie extérieure du manchon d'évacuation d'air.
Introduisez la partie interieure du manchon dans la hotte puis tournez-la jusqu'à ce qu'elle encrante.
Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
L'air épuéré par le filtré à charbon actif installé en plus revient dans la cuisine.
Pour savoir commentmettrelefiltracthonactifenplace,reportez-vousa la notice d'utilisation.
S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Branchement électrique
La hotte aspirante ne pourrait être raccordée qu'a une prise à contacts de terre réglementairement posée. Installez cette prise à un endroit le plus accessible possible à proximé de la hotte aspirante.
Il faudrait que la prise a contacts de terre ait son circuit electrique propre protégé par fusible/disjoncteur.
Données électriques:
Après avoir retire le cadre de filtré, vous les trouvrez sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agrée auprès de la Compagnie locale/nationale distributrice d'electricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.
Fixation
Fixation murale
Hotte aspirante large de 50 cm: fixation par 3 vis.
Fixation
Hotte aspirante large de 60 cm: fixation par 3 vis.
Hotte aspirante large de 90 cm: fixation par 5 vis.

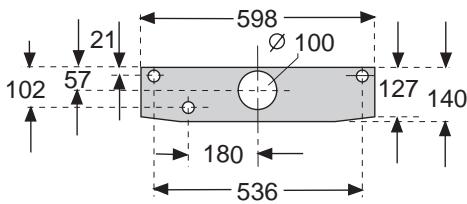

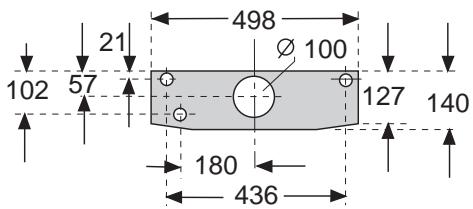

- Marquez les emplacements des trous de fixation. Servez-vous des cotes indiquées ou utilisez le gabarit de perçage.
- Percez des trous de 8 mm de diamètre puis enforce les chevilles à ras le mur.

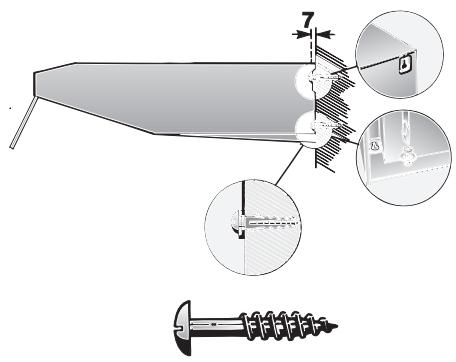

- Vissez les vis supérieures (côtés gauche et droit) jusqu'à ce que l'écart entre la tête de vis et le mur ne fasse plus que 7 mm env.
- Retirez la grille du filtré (voir la notice d'utilisation).
- Accrochez la hotte aspirante.
- Depuis le compartment intérieur de la hotte, vissez la vis inférieure équipée de sa rondelle intercalaire.

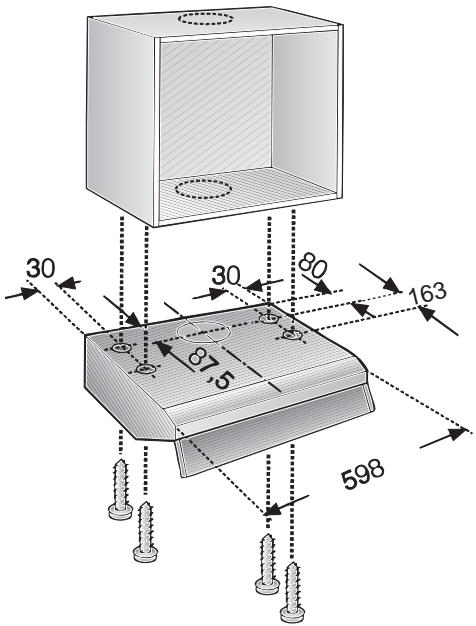

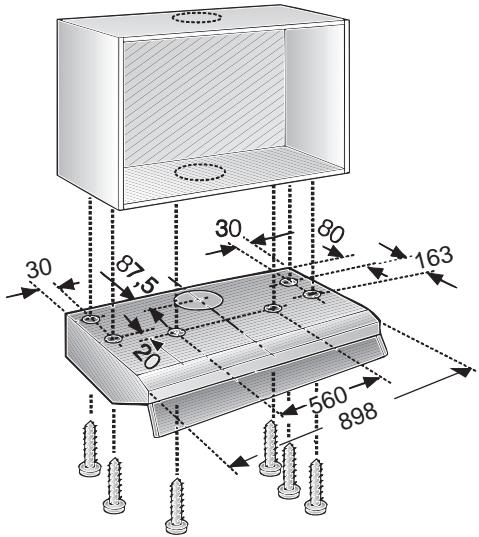

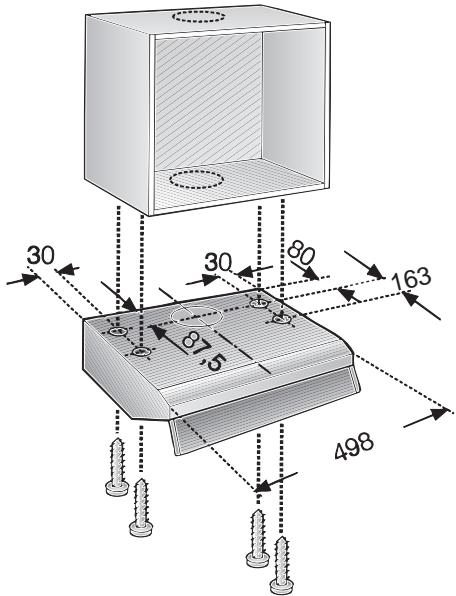

Fixation sous un placard en appui mural
Hotte aspirante large de 50 cm: fixation par 4 vis.
Hotte aspirante large de 60 cm: fixation par 4 vis.
Hotte aspirante large de 90 cm: fixation par 6 vis.
- Reportez sur la paroi inférieure du placard les cotes d'ecartement inscrites dans les figures ou appliquez le gabarit de perçage contre cette paroi.
- Marquez les emplacements des trous de fixation spécifiés. Si la hotte doit evacuer l'air à l'extérieur par le haut, marquez aussi l'emplacement de l'orifice à menager dans le placard puis découvertez-le à la scie.
Le cordon de branchement doit circuler correctement. Si nécessaire, effectuez une découvert dans le placard.
- Retirez la grille du filtré (voir la notice d'utilisation).
- Vissez la hotte aspirante contre le fond du placard.
Finition du montage
Air évacué à l'extérieur:
Sur la grille de sortie d'air située sur la face supérieure de la hotte, collez la feuille de couverture livrée avec la hotte. Avant de coller, vérifie préalablement si la surface sur laquelle collera la feuille est propre.
- Brancher le conduit d'évacuation.
Poids en kg:
| Largeur | Air évacué | Air recyclé |
| 50 cm | 7,0 | 8,0 |
| 60 cm hotte à 1 moteur | 8,0 | 9,0 |
| 60 cm hotte à 2 moteurs | 10,0 | 11,0 |
| 90 cm | 13,0 | 14,0 |
Tous droits de modification réservés dans le cadre du progrès technique.
Hotte aspirante à deux moteurs Réglage du mode:
Mode Air evacuated: position 1
Mode Air recycle: position 2
Réglage sur les côtés droit et gauche au moyen d'un tournevis.
Effectuez le branchement electrique.
- Remettez la grille du filtré en place (voir la notice d'utilisation).
| DHZ 2100 | |
| DHZ 1610 | |
| DHZ 1100 | |
| 266657 | |
| 084848 |
