| Type de produit | Adaptateur CPL (Courant Porteur en Ligne) |
|---|---|
| Caractéristiques techniques principales | Débit jusqu'à 500 Mbps, technologie HomePlug AV, prise intégrée |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | 85 x 60 x 40 mm |
| Poids | 220 g |
| Compatibilités | Compatible avec tous les appareils utilisant la technologie HomePlug AV |
| Fonctions principales | Extension de réseau, prise réseau Ethernet, sécurité WPA/WPA2 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Non spécifié, produit généralement non réparable |
| Sécurité | Protection contre les surcharges, conforme aux normes de sécurité CE |
| Informations générales utiles | Installation facile, plug and play, idéal pour les maisons avec des murs épais |
FOIRE AUX QUESTIONS - DLAN 550 DUO+ BCC DEVOLO
Questions des utilisateurs sur DLAN 550 DUO+ BCC DEVOLO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre PowerlineLAN au format PDF gratuitement ! Retrouvez votre notice DLAN 550 DUO+ BCC - DEVOLO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DLAN 550 DUO+ BCC de la marque DEVOLO.
MODE D'EMPLOI DLAN 550 DUO+ BCC DEVOLO
© 2014 devolo AG Aix-la-Chapelle (Allemagne)
Toutes les informations de ce manuel ont ete reigides apres une verificatio soigneuse, mais ne peuvent neanmoins garantir les caractetistiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserves le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
HomePlug® est une marque déposée de HomePlug Powerline Alliance.
Linux® est une marque déposée de Linus Torvalds.
Ubuntu® est une marque déposée de Canonical Ltd.
Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.
Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.
devolo, dLAN®, Vianect® et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.
devolo AG
Charlottenburger Allee 60
52068 Aix-la-Chapelle
Allemagne
www.devolo.com
1.1 Information sur ce manuel 5
1.1.1 Utilisation conforme 5
1.1.2 Conformité CE 5
1.1.3 Consignes de sécurité 6
1.2 devolo dans Internet 7
2 Introduction 9
2.1 Que signifie dLAN ? 10
2.2 devolo voit vert 10
2.3 Le dLAN 550 duo+. 11
2.3.1 Examples d'application 12
3 Mise en service 13
3.1 Contenu du coffret 13
3.2 Configuration système requise 13
3.3 Fonctions 14
3.3.1 Témoin lumineux 14
3.3.2 Raccordements au réseau 14
3.3.3 Bouton de cryptage 14
3.3.4 Prise de courant intégrée 14
3.4 Connector le dLAN 550 duo+ 15
3.5 Installation des logiciels 16
3.5.1 Logiciels pour Windows 16
3.5.2 Logiciels pour Mac OS X 16
3.5.3 Logiciels pour Linux (Ubuntu) 17
4Réseau dLAN 19
4.1 Etablir la connexion avec le réseau dLAN 19
4.2 Crypter le réseau dLAN par simple pression de bouton 19
4.3 devolo Cockpit 22
4.3.1 Cryptage du réseau dLAN avec devolo Cockpit 25
5Annexe 27
5.1 Optimisation de la largeur de bande 27
5.2 Elimination des ancients appeareils 27
5.3 Conditions generales de garantie 28
1 Avant-propos
Merci de votre confiance !
Vous creezYOURpropresereauadomicileenquellesinstants.Puisque lesdonnées sontvehiculéesdansl'installationélectriqueexistantegracé l'ingénieuse technologie dLAN,la pose de nouveauxcables est inutile.
1.1 Information sur ce manuel
Lisez attentivement toutes les instructions avant d'utiliser l'appareil et conservez le manuel et/ou le guide d'installation pour pouvoir le consulter ultérieurement.
Outre une petite introduction aux thèmes « dLAN » et « Green IT » ainsi qu'une presentation du dLAN 550 duo+ dans le chapitre 2 vous apprenez au chapitre 3 comment vous pouvezmettre en service le dLAN 550 duo+ avec succès. Le chapitre 4 décrit la configuration de votre réseau dLAN. Les indications sur les facteurs écologiques du produit, des astuces sur l'optimisation de la bande passante ainsi que nos conditions de garantie sont fournis dans le chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entrainer des dommages.
Remarque importante dont il est recommandé de tener compte.
Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre apparéil.
1.1.1 Utilisation conforme
Utilisez l'adaptateur en suivant les instructions fournies dans ce manuel afin d'éviter d'endommager le matériel ou de vous bleisser.
1.1.2 Conformité CE
Le produit est conforme aux exigences techniques de la directive CEM 2004/108/EC ainsi qu'autres dispositions applicables du FTEG. Il est concu pour être utilisé au sein de la Communauté europeenne et en Suisse. Le produit est un équipement de la classe B.
La déclaration de conformité CE imprimée est jointe au produit.
1.1.3 Consignes de sécurité
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre les appareils devolo en service et de conserver les manuels pour pouvoir les consulter ultérieurement.
ATTENTION - Risque d'électrocution
Les apparèils devolo ne doivent enaucun cas être ouverts. L'utilisateur court un risque d'électrocution si le boîtier est ouvert!
Les apparéils de devolo ne requirent aucune maintenance de la part de l'utilisateur. En cas de dommage, coupez l' apparéil devolo du réseau électrique en débranchant le boîtier ou en débranchant la fiche secteur. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L' apparéil a subi un dommage quand
le câble d'alimentation ou la prise sont endommasés,
du liquide (pluie ou eau) a pénétré dans l'appareil devolo,
l'appareil devolo ne répond plus,
le boitier de l'appareil devolo est endommagé.
Les apparciels devolo doivent uniquement etre exploite sur un reseau d'alimentation electrique correspondant aux specifications indiquees sur sa plaquette signaletique. Utilisez uniquement le cable electrique ou le bloc d'alimentation fourni pour l'alimentation electrique.
Pour couper l'appareil devolo du secteur, débranchez le boitier ou la fiche secteur de la prise de courant. La prise de courant et tous les appareils réseau raccordés doivent être accessibles facilement pour que vous puissiez les débrancherrapidement en cas d'urgence.
Utilisez les apparèils devolo uniquement dans un local sec.
Débranche les apparèils avant de les nettoyer !
Évitez d'utiliser des produits de nettoyage à base de solvants risquant d'endommager le boîtier. Pour le nettoyage, utilisez uniquement un chiffon sec.
ATTENTION - Risque de surchauffe
N'exposez jamais les piles à une source de chaleur comme les rayons du soleil directs, un feu de cheminée etc.
Les apparèils devolo ne doivent enaucun cas être branchés directement les uns dans les autres.
Installez les apparciels devolo uniquement dans un endroit où une aération suffisante est garantie. Les fentes et les ouvertures du boitier servent à la ventilation :
Ne jamais obstruer les fentes et les ouvertures et ne jamais recouvrir les apparciels devolopendant le fonctionnement.
Ne déposez aucun objet sur les apparciels devolo.
N'introduisez chaque objet dans les ouvertures des apparèils devolo.
N'exposez pas les apparciels devolo à des flammes+nues (bougie, feu de cheminée, etc.).
N'exposez pas les apparéils devolo à une source de chaleur directe (radiateur, rayons du soleil, etc.).
1.2 devolo dans Internet
Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com. Dans l'Espace SAV, vous trouvez non seulement le descriptor et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
Si vous avez d'autres idees ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrire à support@devolo.fr ou bien技术支持@devolo.be!

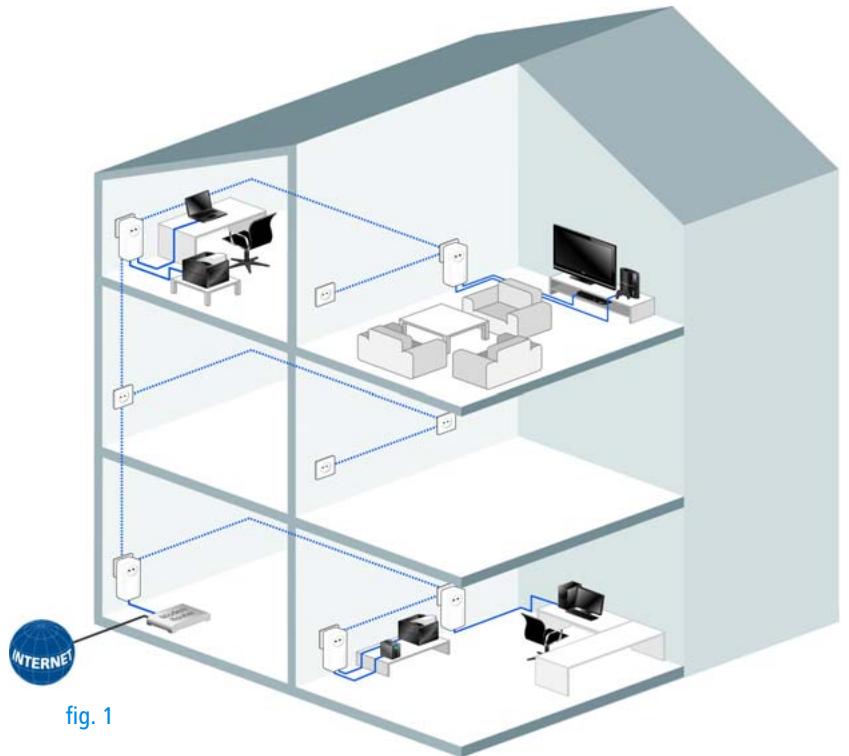

2 Introduction
dLAN est une technologie intelligente et sure avec laquelle vous pouvez facilement, rapidement et à un prix avantageux établit un réseau domestique via le secteur
sans devoir effectuer un câblage cher et fastidieux au-paravant.
2.1 Que signifie dLAN?
Dans dLAN (direct Local Area Network), le réseau de cables électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par adaptateurs correspondants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les cables électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se génent mutuellesment. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passée pour éviter qu'elles soient interceptées et lues.
2.2 devolo voit vert
Tous parlent des apparèils informatiques verts. devolo n'y est pas allé par quatre chemins : avec le mode d'économie d'énergie en série de ses adaptateurs réseau, l'entreprise laisse derrière elle de nombreux concurrents du secteur informatique.
Chez devolo, les concepteurs veillent depuis longtemps très exactement à la consommation de courant des adaptateurs dLAN. Finalement, un réseau devolo doit être non seulement comfortable, mais consommer aussi
peu d'énergie que possible — surtout quand il n'est pas utilisé.
L'implementation du mode d'économie d'énergie breveté sur les adaptateurs prouve bien que les techniciens de devolo se préoccupent de l'efficience énergétique. Ce mode fait automatiquement baisser la consommation d'énergie quand les PC du réseau dLAN ou les périhériques raccordés sont éteints.
Le mode d'économie d'énergie des adaptateurs est bien plus qu'un tribut à la protection de l'environnement, il est un réel service rendu aux clients. La plupart des utilisateurs oublient régulièrement d'appuyer sur le bouton de mise en voille. Grace à la technologie brevetée des adaptateurs de devolo, vous economise de l'électricité sans devoir y penser. Quand la consommation d'énergie diminue, le compteur tourne plus lentement – et chaque minute pendant laquelle l'adaptateur est en mode d'économie d'énergie signifie une économie d'argent.
Un adaptateur dLAN raccordé à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinateur éteint est également inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinateur soit éteint, nous vous recommendons de brancher l'ordinateur sur un bloc multiprise muni d'un bouton marche/arrêt, afin que la carte réseau soit hors tension.
2.3 Le dLAN 550 duo+
- Voiture réseau à partir de la prise de courant murale. Deballer. Brancher. À vous de jour. La connexion facile via les cables électriques déjà existants. Chaque prise de courant murale se transforme en point d'accès Internet.
- Avec le haut débit et une vitesse de transmission attegrant 500 Mbits/s, découvert le divertissement en très haute qualité. La technologie range+ assure une connexion Internet encore plus stable et une portée nettement supérieure.
La fonction Qualité de Service (QoS, Quality of Service) et des vitesses de transmission permettent d'utiliser des applications très exigeantes en termes de débit. La priorisation automatique des
données assure la bonne qualité de la lecture des données vocales et video.
Gracé à la prise intégrée, d'autres périhériques ou des rallonges multiprises peuvent être raccordées à l'adaptateur comme à une prise murale normale – aucune prise de courant n'est perdue.
- Avec les deux ports Fast Ethernet, vous pouvez connecter à tout moment deux appareils (console de jeu, TV, récepteur multimédia, etc.) à internet en utilisant un cable réseau.
- Chiffrement facile des données par simple pression sur un bouton ou avec le logiciel devolo Cockpit.
Le mode d'économie d'énergie breveté fait baisser la consommation d'énergie automatiquement.
- Compatible avec tous les adaptateurs devolodLAN (200 Mbits/s, 500Mbits/s, 600 Mbits/s ou 1000 Mbits/s).
- Portée atteignant 300 mètres entre les adaptateurs.

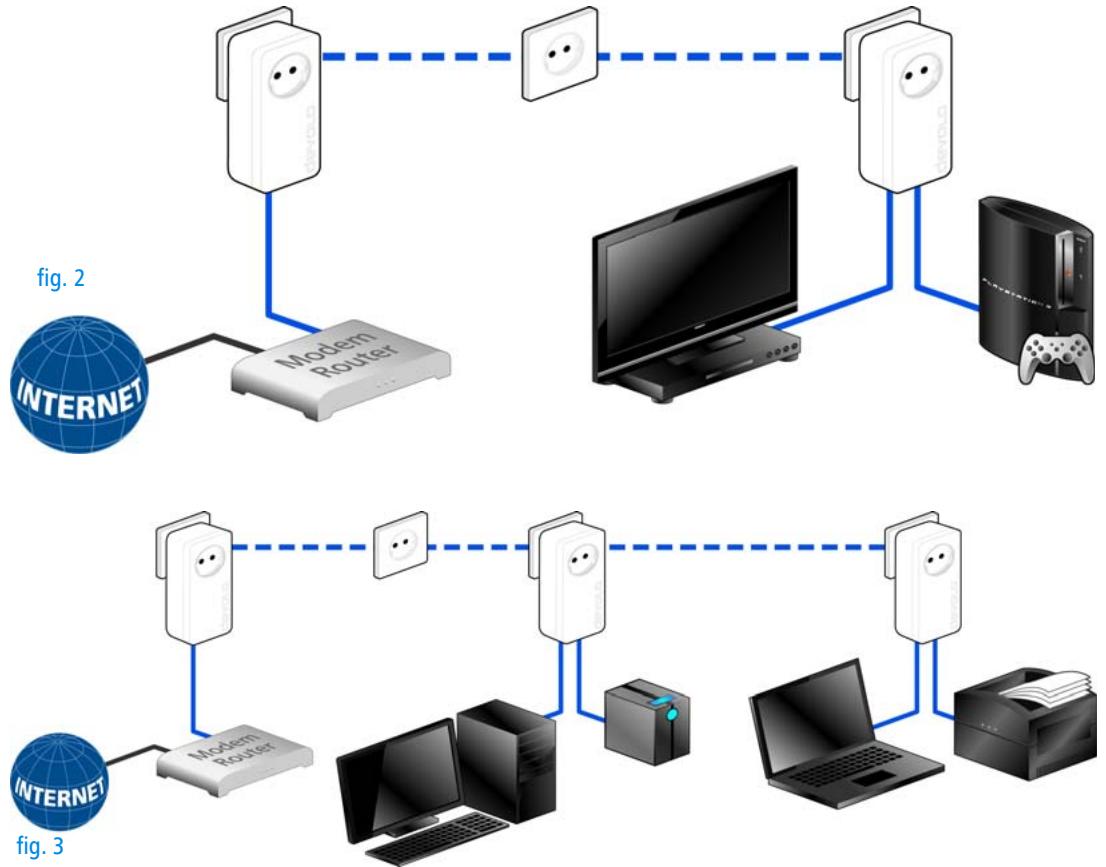

2.3.1 Examples d'application
3 Mise en service
Ce chapitre vous montre tout ce qu'il faut savoir sur la mise en service de votre dLAN 550 duo+. Nous décrivons les fonctions ainsi que le raccordement de l'appareil. Nous vousprésentons par ailleurs en bref le logiciel devolo et nous vous guidons ensuite à travers son installation.
fig.4: mage en fonction du pays
3.1 Contenu du coffret
Avant d'instructor votre dLAN 550 duo+, vérifie que tous les composants faisant partie du produit sont bien dans le coffret.
Single Kit:
dLAN 550 duo+
Cable Ethernet
Guide d'installation sur papier
ou
Starter Kit:
Deux dLAN 550 duo+
Deux câbles Ethernet
Guide d'installation sur papier
devolo se reserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Système d'exploitation : Windows 7 Home Premium (32 bit/64 bit), Windows 8 (32 bit/64 bit), Windows 8 Pro (32 bit/64 bit), Linux (Ubuntu 12.04), Mac (OS X 10.6) et tous les systèmes d'exploitation compatibles réseau
Raccordement au réseau
i Attention,voire ordinateur ou I'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface reseau.
Pourmettre en place un reseau dLAN you avez besoin de deux appeareils dLAN(AV)(200Mbits/s,500Mbits/s, 600 Mbits/s ou 1000 Mbits/s).

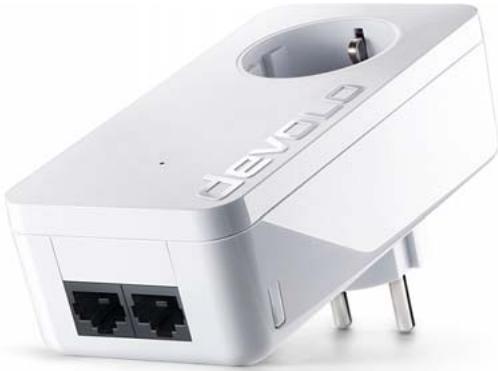

3.3 Fonctions
Le dLAN 550 duo+ possede un témoin lumineux de contrôle (DEL), deux connecteurs réseau et le bouton de cryptage.
3.3.1 Témoin lumineux
Le témoin lumineux (DEL) indique l' état du dLAN 550 duo+ par des clignotements différents :
La DEL clignote lentement (toutes les 2 secondes) quand le dLAN 550 duo+ est branché sur le réseau électrique mais qu'il n'y a pas de connexion dLAN.
La DEL est allumée blanche quand le dLAN 550 duo+ est opérationnel et que la connexion dLAN est active.
La DEL clignote rapidement pendant l'opération de cryptage (pairing) dans le réseau dLAN.
La DEL clignote à intervalles irréguliers (1 s / 15 s) pendant que le dLAN 550 duo+ est en mode d'économie d'énergie.
La DEL est allumée rouge quand le transfert de données du dLAN 550 duo+ n'est pas optimal. Pour améliorer le transfert de données, lisez le chapitre 5.1 Optimisation de la largeur de bande.
3.3.2 Raccordements au réseau
Permettent de relier le dLAN 550 duo+ à un ordinateur et/ou à un autre appeareil réseau via des cables réseau.
3.3.3 Bouton de cryptage
Cryptage des données par pression sur un bouton; pour la description du fonctionnement du bouton de cryptage, lisez le chapitre 4.2 Crypter le réseau dLAN par simple pression de bouton.
3.3.4 Prise de courant intégrée
Quand vous connectez des appareils reseau additionnels sur un bloc multiprises, branche ce bloc multiprises dans la prise du dLAN 550 duo+. Le filtrd'alimentation integre elimine le bruit des composants
connectés et améliore nettement la transmission des données dans le réseau domestique.
Veillez à ce que tous les appeareils dLAN que vous VOULEZ ajouter dans le réseau soient branchés dans une prise murale. Un appeareil dLAN passée au bout de quelques minutes en mode veille si aucun appeareil réseau en circuit (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode veille on ne peut acceder à l'appareil dLAN via le réseau électrique. Dans que l'appareil réseau connecté à l'interface réseau (par exemple l'ordinateur) est de nouveaux mis sous tension, votre appeareil dLAN est également accessible via le réseau électrique.
3.4 Connecter le dLAN 550 duo+
Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 550 duo+ à un ordinaireur et/ou à un autre apparéil réseau.
La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil. Vous pouvez télécharger toute autre information technique depuis le site internet www.devolo.com dans la zone de téléchargement.
① Connectez le dLAN 550 duo+ par l'intermédiaire du cable Ethernet ci-joint à un raccord réseau de votre ordinateur et/ou à un autre apparéil réseau.
Lors du cablage, veillez à ce que les cables ne fassent pas trabucher.
(2) Branchez le dLAN 550 duo+ dans une prise murale.
La prise de courant et tous les appar
pareils réseau raccordes doivent etre
accessibles facilement pour que vous
puissiez les débrancher rapidement en cas d'urgence.
Pour couper l'appareil du secteur, débranche le boitier ou la fiche secteur de la prise de courant.
i Les autres apparéils réseau raccordés avec un bloc multiprisés sont reliés au réseau électrique en branchant ce bloc multiprise dans la prise intégrée du dLAN 550 duo+.
(3) Une fois que vous avez raccordé au moins deux dLAN 550 duo+ comme décrit plus haut, votre réseau dLAN est déjà établi. Pour sécuriserMAIN-tenant votre réseau dLAN, continuez par la configuration de votre réseau. Lizez à ce sujet le chapitre 4 Réseau dLAN.
3.5 Installation des logiciels
3.5.1 Logiciels pour Windows
Le logiciel de devolo est prét à être télécharge sur www.devolo.com/dLAN550duo+. ÀpRES avoir télécharge le fjichier d'installation sur votre ordinateur, executez-le en double-cliquant.
L'assistant L'assistant L'assistant L'assistant
Au cours de l'installation, vous pouvez indiquer si vous foulez installer tous les composants (Installation standard), ou seulement les composants choisis (Installation personalisée).
Pour utiliser de manière optimale toutes les fonctions de vos adaptateurs, nous recom-mandons l'installation complète de toutes les applications.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les informations sur les performances atteintes par votre adaptateur dLAN. Les données envoyées à devolo comprend des données de performance des appareils dLAN. Ces informations sont anonymises et utilisées exclusively à des fins statistiques. En nous envoyant ces données, vous nous aide à continuer d'améliorer nos produits. Vous pouvez executer les applications installées dans le menu Demarrer Tous les programmes devolo.
3.5.2 Logiciels pour Mac OS X
Le logiciel de devolo est prét à être téléchargeé sur www.devolo.com/dLAN550duo+. ÀpRES avoir télécharge le fichier d'installation sur votre ordinateur, executez-le en double-cliqueant.
3.5.3 Logiciels pour Linux (Ubuntu)
Le logiciel de devolo est prét à être téléchargeé sur www.devolo.com/dLAN550duo+. ÀpRES avoir téléchargeé le fjichier d'installation sur votre ordinateur et l'avoir installé, executez-le.
4 Réseau dLAN
4.1 Etablier la connexion avec le réseau dLAN
Avant de pouvoir utiliser votre dLAN 550 duo+ dans un réseau dLAN, vous doivent d'abord le relier à d'autres péripériques dLAN pour former le réseau. Deux informations spécifiques sont particulièrement intéressantes dans ce contexte :
Grâce à l'utilisation commune d'un mot de passé dLAN, on creée un réseau dLAN privé.
L'utilisation commune du mot de passer dLAN sert aussi bien a contrcler l'acces au reseau dLAN qu'a crypter les données transmises et donc a securiser le reseau.
Le mot de passer dLAN peut etre fixe automatiquement à l'aide du bouton de cryptage (voir 4.2 Crypter le réseau dLAN par simple pression de bouton), ou manuellement à l'aide du devolo Cockpit (voir 4.3 devolo Cockpit).

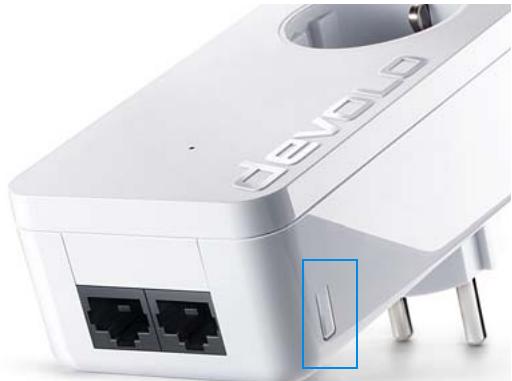

4.2 Crypter le réseau dLAN par simple pression de bouton
Pour crypter un réseau dLAN dans lequel tous les apparciels dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passer aléatoire.
fig. 5
Une configuration n'est pas possible en mode veille.
Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents scénarios de réseau possibles :

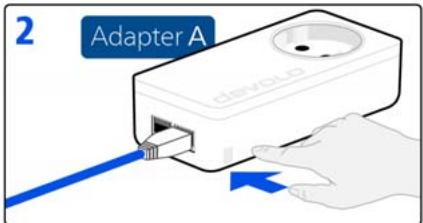

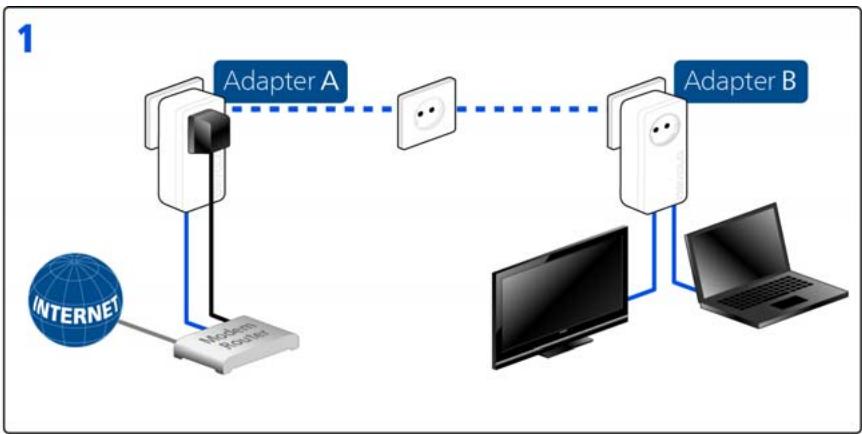

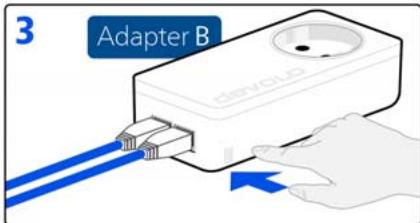

Cryptage d'un nouveau réseau dLAN avec deux adaptateurs
Après avoir réussi à connecter les deux adaptateurs, appuyez en l'espace de 2 minutes sur chacun des boutons de cryptage pendant 1 seconde.
Terminé! Voitre réseau dLAN est maintainant protégé contre les accès non autorisés.
fig. 6
Elargir le réseau dLAN existant avec un nouveau dLAN 550 duo+
Si vous réseau dLAN existant est déjà sécuré à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres adaptateurs. ÀpRES avoir connecté avec succès le nouveau dLAN 550 duo+, appuyez-en l'espace de 2 minutes -d'abord sur le bouton de cryptage (1 seconde)d'un
adaptateur du réseau existant et puis sur le bouton de cryptage (1 seconde) du nouveau dLAN 550 duo+.
Terminé ! Le nouveau dLAN 550 duo+ est intégré dans votre réseau. Pour intégrer d'autres adaptateurs dLAN dans votre réseau, procédez comme nous venons de le déscrire.
fig. 7

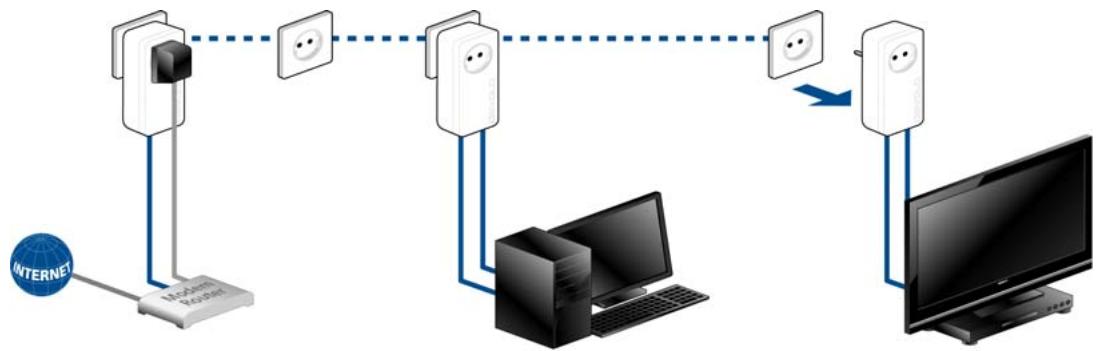

Supprimer dLAN 550 duo+ d'un réseau
Pour supprimer un dLAN 550 duo+ d'un réseau existant, appuyez pendant au moins 10 secondes sur le bouton de cryptage de l'adaptateur correspondant. Cet apparéil recoit un nouveau mot de passer aléatoire
et est ainsi exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN, procédez comme décrit ci-dessus, selon que vous pouze creator un nouveau réseau ou en élargir un deja existant.
TIG. 8

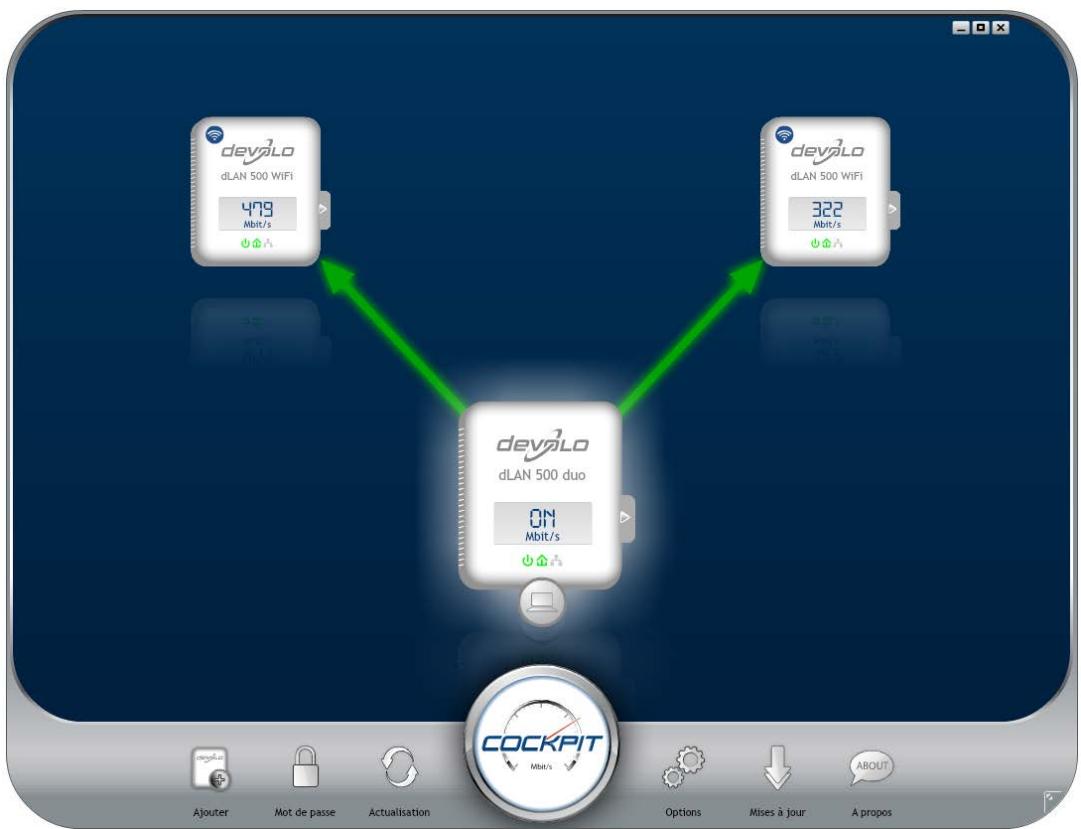

4.3 devolo Cockpit
devolo Cockpit est un logiciel de supervision et de cryptage qui déetecte tous les adaptateurs dLAN à portée et les gère pour sécuriser le réseau à domicile. L'utilisation de devolo Cockpit est conviviale et intuitive grâce à son interface graphique logique. Àpres l'installation des logiciels devolo, vous trouvez
cette application dans le menu Demarrer Tous les programmes devolo.
Après l'exécution de devolo Cockpit, tous les périphériques dLAN sont affichés dans votre réseau. Ceci peut durer un instant.
Tous les adaptateurs déetectés dans le réseau sont représentés par leur propre icône et le nom du produit. L'adaptateur mis en évidence au centre du réseau dLAN par l'icône ci contre symbolise le périhérique connecté localement. Si vous avez connecté localement plusieurs périhériques dLAN, vous pouvez bas-culer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur youlu pour activer le périhérique dLAN correspondant et leMETRE en évidence.
Les lignes de couleur entre les adaptateurs indiquent la qualité de la liaison entre deux péripériques :
- vert: La connexion réseau permet le streaming HD video.
orange: La connexion réseau permet le streaming SD video etiaux en ligne. - rouge: La connexion réseau permet le transfert de fichiers et l'accès à Internet.
Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.
Réglages et fonctions
Les réglages de l'adaptateur mis en évidence ou du réseau peuvent être modifiés
en utilisant les boutons au bas de la fenetre ou
en cliquant sur les onglets visibles sur le cotoé de chaque adaptateur affché.
Pourmettreàjourl'affichage desperhériques déte-cés (si la mise à jour n'est pas automatique),cliquez sur lebouton Actualisation.
Le bouton Options ou l'onglet correspondant de l'adaptateur considéré permet de consulter les propriétés du périphérique, par exemple la version du micrologiciel et l'adresse MAC individuelle.
Les options disponibles sont l'attribution d'un nom supplémentaire, la restauration des valeurs par défaut en usine de l'adaptateur, ou la suppression d'un périphérique du réseau dLAN existant.
Les options de réglage indiquées ci-dessus varient suivant les fonctions et l'équipment de votre adaptateur.
Vous pouvez aussi indiquer ici, si les données de performance de transfert des adaptateurs dLAN doivent etre transmises a devolo.
i Les données envoyes a devolo comprennent des données de performance des peripériques. Ces informations sont anonymises et utilisées exclusively exceptivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.
L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.
Le bouton Mises à jour permet demettre à jour automatiquement le micrologiciel à partir de notre site Web www.devolo.com. La mise à jour requiert une connexion Internet active.
4.3.1 Cryptage du réseau dLAN avec devolo Cockpit
Si vous utilise des adaptateurs dLAN ne possédant pas de bouton de cryptage, le cryptage des données doit être configuré avec devolo Cockpit.
Avant la mise en réseau, notez les numérores de sécurité de tous les adaptateurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boitier. Il est formé par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.
Chercher l'adaptateur local
Ajouter des adaptateurs
Ajoutez maintainant tous les adaptateurs dLAN voulus à votre réseau dLAN en selectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boitier. Entreze ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN,
l'adaptateur est ajouté dans le réseau configuré et affché dans la fenêtre du logiciel.
Entrer le mot de passer réseau
Après avoir ajoute tous les périhériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passer pour attribuer un mot de passer réseau commun variable pour tous les adaptateurs enregistrés dans le réseau.
Vou avez le choix entre votre mot de passer personnel, un mot de passer aléatoire et le mot de passer standard. Pour utiliser un mot de passer personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de saisie Mot de passer réseau. Vous pouvez aussi appuyer sur le bouton Générer un mot de passer sur pour attribuer automatiquement un mot de passer très sur. Pour appliquer le mot de passer par défaut de l'adaptateur dLAN, appuyez sur le bouton Mot de passer initial. Normalement, l'affichage du mot de passer est masqué pour des raisons de sécurité. Si vous foulez dire le mot de passer dans le champ de saisie, activez l'options Afficher les caractères.
Le mot de passer standard est HomePlugAV. En attribuant un mot de passer spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN.
Quand devolo Cockpit est executé une nouvelle fois après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application se rappelle des péripériques et des numéries de sécurité saisis plus tôt. Le nouvel adaptateur est ajouté conformément aux instructions fournies au chapitre Ajouter des adaptateurs. Le mot de passer réseau actif est attribué automatiquement au nouvel adaptorateur ajouté.
5 Annexe
5.1 Optimisation de la largeur de bande
Pour exclure de prime abord d'eventuelles sources de parasitage, nous vous recommendons de respecter les «règles de connexion» suivantes :
- Branchez l'adaptateur directement dans une prise murale, évitez d'utiliser un bloc multiprises.
fig.9
- Les autres apparèils réseau reliés à l'aide d'un bloc multiprisés devraient être branchés sur le réseau électrique via la prise intégrée du dLAN 550 duo+.
Pour utiliser la fonction de filtré du dLAN 550 duo+ de manière optimale et améliorer le transfert de données dans le réseau, branchez le bloc multiprise toujours dans la prise du dLAN 550 duo+.
5.2 Elimination des anciens appareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récapération séparé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un apparéil électricque ou électronique soumis à la directive European Community WEEE sur les apparéils electriques. Ce type d'appareil ne peut plus être éliminé avec les ordures menagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les heures d'ouverture du centre de collecte le plus proche de chez vous.
5.3 Conditions générales de garantie
Nous accordons ces conditions generales de garantie de devolo AG aux acheteurs de produits devolo. Elles complèttet le droit à la garantie définir la loi, sous réserve des conditions suivantes :
1 Obj de la garantie
a) La garantie s'applique au produit livre et à ses composants. Les composants représentant des vices de fabrication ou de matière seront, au besoin de devolo, replacés ou réparés gratuitemet à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait est respecté. En guise d'alternative, devolo se reserve le droit d'échéanger l'appareil défectieux par un appariel de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellesment fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'œuvre sont à la charge de devolo AG; les frais de l'envoi du matériel défectieux à l'atelier de maintenance et/ou à devolo sont à la charge de l'achêteur.
c) La propriété des pieces remplacées est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pieces défectueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) pourmettre l'appareil au niveau technologique actuel. Ceci n'entraine pas de frais supplémentaires pour l'acquérieur. La mise à niveau ne constitue pas pour autant un droit légitime de l'acquérieur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent auctunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pieces de rechange utilisées expire en même temps que la garantie du produit entier.
3 Modalités
a) Si des défauts survient pendant la période de garantie, l'acheteur doit faire valor son droit de garantie immédiatement, au plus tard 7 jours après l' apparition du début.
b) Tout endommagement reconnaissable de l'extérieur (par exemple boitier endommage) survenu lors du transport doit être signalé immidiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décalable de l'extérieur doit être signalé immidiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service quiTRAITE les droits de garantie, ainsi que son renvo après la réparation se font aux frais et aux risques de l'acheteur.
d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit une copie de la preuve d'achat.
Dans certains cas, devolo se reserve le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retire,
b) en cas d'endommagement ou de destruction dans le cas de force majoré ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la spécification technique,
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas ete respectes,
e) si I'appareil a ete ouvert, repare ou modifie par une personne qui n'en a pas ete charge par devolo,
f) si le produit présente des endommagements mécaniques, de chaque nature qu'ils soient,
g) si l'acheteur ne fait pas valeur son droit de garantie dans les délays prévus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avéré que le défaut du produit a été provoqué par du matériel défecteurs d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de verification à l'acquéreur.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
a) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibition ou la préteniption à diminution. Toute réclamation de dommages-interêts,quelle qu'en soit la raison, est exclue. Cette garantie ne limite pas les droits de l'acquérér un conformément aux lois sur la responsabilité pro
duit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de prémeditation ou de négligence grossière, dans lesquels devolo AG engage impérativement sa responsabilité.
b) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus.
c) devolo n'engage aucune responsabilité pour la perte de données ou la récapération de ces données en cas de faute légère ou moyenne.
d) Dans les cas où devolo provoque la destruction de données avec preméditation ou par négligence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait à réaliser en cas de creation régulière de copies de sauvegarde selon les mesures de sécurité déquates.
e) La garantie s'applique uniquement au premier acheteur et ne peut etre transferee a un tiers.
f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activités commerciale et en a tous les droits et obligation. Si l'acquereur n'a pas d'attribution de jurisdiction en R.F.A. ou si son domicile ou son lieu de residence habituel est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siege social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de residence habituel de l'acheteur n'est pas connu au moment de l'introduction d'une action.
g) La loi applicable est la loi de la République Fédérale d'Alle-magne. Le droit de l'ONU en matière d'achat n'est pas appli-cable.
Index
B
Bouton de cryptage 14
C
Configuration système requise 13
Conformité CE 5
Consignes de sécurité 6
Contenu du coffret 13, 14
E
Élimination des ancients apparéils 27
G
Garantie 28
Générer un mot de passer sûr 26
Green IT 10
1
Installation des logiciels 16
Intégrer un nouvel adaptateur dans le réseau 26
L
Linux 17
M
Mac OS X 16
Mode d'économie d'énergie 10
Mot de passer initial 26
Mot de passere reseau 26
N
Numero de sécurité 25
P
Prise de courant intégrée 14, 27
R
Raccordements au reseau 14
T
Témoin lumineux (DEL) 14
U
Ubuntu 17
Utilisation conforme 5
W
Windows 16
