MODE D'EMPLOI dLAN 500 AVpro+ DEVOLO
© 2012 devolo AG Aix-la-Chapelle (Allemagne)
Toues les informations de ce manuel ont ete redigues apres une verificatio soigneuse, mais ne peuvent nainmoins garantir les caractetistiques du prodit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vent et delvaison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se reserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
HomePlug® est une marque déposée de HomePlug Powerline Alliance.
K & Lock® est une marque déposée de Kensington Computer Products Group, une division de ACCO Brands.
Linux est une marque déposée de Linus Torvalds.
Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.
Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.
devolo, dLAN, Vianect et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées apportiennent à leurs propriétaires respectifs. devolo se reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.
devolo AG
Charlottenburger Allee 60
52068 Aix-la-Chapelle
Allemagne
www.devolo.com
1 Avant-propos 5
1.1 Merci de votre confiance 5
1.1.1 Information sur cette documentation 5
2 Introduction 7
2.1 Que signifie dLAN? 8
2.2 devolo voit vert 8
2.3 Le dLAN 500 AVpro+ .9
2.4 Tout savoir sur le réseau 11
2.4.1 Solution poste de travail individuel Internet 11
2.4.2 dLAN pair-à-pair 11
2.4.3 dLAN MDU 13
3 Mise en service 15
3.1 Contenu du coffret 16
3.2 Configuration système requise 16
3.3 Fonctions 17
3.4 Connector l'adaptateur 18
3.4.1 Logiciels pour Windows 19
4Réseau dLAN 21
4.1 Etablier la connexion avec le réseau dLAN 21
4.2 Crypter le réseau dLAN par simple pression de bouton 21
4.3 dLAN AVpro manager pour Windows 25
5Annexe 27
5.1 Optimisation de la largeur de bande 27
5.2 Consignes de sécurité importantes 28
5.3 Elimination des ancients appeareils 30
5.4 Conditions generales de garantie 30
Contenu
1 Avant - propos
1.1 Merci de votre confiance!
Les solutions dLAN professionnelles de devolo constituent une solution economique en utilisant le réseau electrique d'un bathtub pour étabir un réseau IP large bande. L'avantage est évident: pas besoin deposer de nouveaux cables - l'ampleur des travaux et les coûts liés restent faibles. Le CPL dLAN peut être utilisé comme réseau primaire facilement échéonnable ou pour compléter une infrastructure de réseau existante.
Avec la vitesse de transmission de 500 Mbits/s, chaque application Web gourmande en bande passante vous permet de goûter aux joies du multimédia sans restrictions. La fonction « Qualité de Service » (QoS) intégrée calcule le besoin en bande passante, optimise le flux de données et assure une excellente qualité des données, en particulier pour les transmissions vocales ou video.
Pour protéger vos données, le chiffrement selon la méthode AES 128 bits (Advanced Encryption Standard) est activé très simplement par simple pression sur un bouton du dLAN 500 AVpro+. En outre, le mode d'économie d'énergie breveté installé en série
sur ces apparéils fait automatiquement baisser la consommation d'énergie.
1.1.1 Information sur cette documentation
Outre une petite introduction aux principes de base des thèmes « dLAN » et « Green-IT » dans chapitre 2 vous apprenez au chapitre 3 comment vous pouvezmettre en service le dLAN 500 AVpro+ avec succès. Les informations sur la configuration du réseau dLAN sont fournies au chapitre 4.Des indications sur l'optimisation de la bande passante et sur la sécurité, les facteurs ecologiques du produit ainsi que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel.
Vous trouvrez les caractéristiques techniques du dLAN 500 AVpro+ sur la Fiche produit fournie sur le CD de produit joint.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entrainer des dommages.
Remarque importante dont il est recommandé de tener compte.
Informations supplémentaires et conseils sur les questions d'arriere-plan et sur la configuration de votre(APpeareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrire à support@devolo.fr!
devolo dans Internet
Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com.
Dans la zone CPL dLAN pour les PRO (ou dLAN pour les entreprises), vous trouvez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo.
Les descriptions au sujet du « Réseau dLAN », triées par Application, Branche et Intégration, fournissent de nombreuses informations de fond particulièrement intéréssantes.
Introduction 7
2 Introduction
dLAN est une technologie intelligente et sure avec laquelle vous pouvez facilement, rapidement et a un prix
avantageux établier un réseau via le secteur sans devoir effectuer un cablage cher et fastidieux aparabant. En même temps, les performances et la capacité d'installation n'ont rien à envier aux méthodes traditionnelles.
fig.1
devolo dLAN 500 AVpro+
2.1 Que signifie dLAN?
Dans dLAN (direct Local Area Network), le réseau de cables électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par apparails correspondants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les cables électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se génent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passage pour éviter qu'elles soient interceptées et lues.
2.2 devolo voit vert
Tous parlent des apparèls informatiques verts. devolo n'y est pas allé par quatre chemins : avec le mode d'économie d'énergie en série de ses adaptateurs réseau, l'entreprise laisse derrière elle de nombreux concurrents du secteur informatique. devolo s'était lancé sur cette voie longtemps avant que tout le monde parle du rechauffement planétaire et de la rarefaction des ressources.
Chez devolo, les concepteurs veillent depuis longtemps très exactement à la consommation de courant des adaptateurs dLAN. Finalement, un réseau devolo doit être non seulement comfortable, mais consommer aussi peu d'énergie que possible — surtout quand il n'est pas utilisé.
L'implémentation du mode d'économie d'énergie breveté sur les adaptateurs prouve bien que les techniciens de devolo se préoccupent de l'efficience énergétique. Ce mode fait automatiquement baisser la consommation d'énergie quand les PC du réseau dLAN ou les périhériques raccordés sont étents.
Le mode d'économie d'énergie des adaptateurs est bien plus qu'un tribut à la protection de l'environnement, il est un réel service rendu aux clients. La plupart des utilisateurs ouclient régulierement d'appuyer sur le bouton de mise en voille. Gracé à la technologie brevetée des adaptateurs de devolo, vous economisez de l'électricité sans devoir y penser.
Quand la consommation d'énergie diminue, le compteur tourne plus lentement - et chaque minute pendant laquelle l'adaptateur est en mode d'économie d'énergie signifie une économie d'argent.
Un adaptateur dLAN raccorde à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinateur éteint est également inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinateur soit éteint, nous vous recommendons de brancher l'ordinateur sur un bloc multiprise muni d'un bouton marche/arrêt, afin que la carte réseau soit hors tension.
Pour éviter qu'un adaptateur dLAN AVpro passe en mode d'économie d'énergie, cette fonction peut être désactivée dans le logiciel dLAN AVpro manager.
2.3 Le dLAN 500 AVpro+
Développè pour une utilisation professionnelle dans les reseaux de petite taille exigeant le maximum de fiabilité et de performance
- Identéral pour les très petites entreprises et les bureaux à domicile ainsi que pour les installations CPL dans les établissements publics
- Technologie CPL développée par le leader mondial du marché pour une utilisation professionnelles
- Design ultracompact de l'adaptateur assurant une mise en place simple et facile
Gestion à distance professionnelle via le logiciel devolo AVpro manager avec des possibilités de configuration multiples
Protection assuree dans les espaces publics : I'ecomie d'energie brevetee, l'affichage de I'etat par DEL et le bouton de cryptage peuvent etre desactives via le logiciel de gestion a distance
- Connexion 500 Mbits/s (bruts) assurant le transfert de données rapide via dLAN
Protection optimale du réseau dLAN par cryptage AES 128 bits
-Prise en charge de la Qualite de Service (QoS) pour la priorisation automatique des données
10 Introduction
- Portée excellente atteignant 300 mètres dans les câbles électriques
- Technologie d'économie d'énergie brevette permettant de réduire la facture d'électricité
Idéal pour tous les espaces publics : l'encôche de sécurité Kensington intégrée protège les adaptations efficacement contre le vol
Le dLAN 500 AVpro+ est administré au moyen du logiciel de configuration dLAN AVpro manager. Celui-ci permet l'intégration rapide, fiable et comfortable du dLAN 500 AVpro+ dans les réseaux dLAN avec des architectures différentes (pair-à-pair ou MDU)

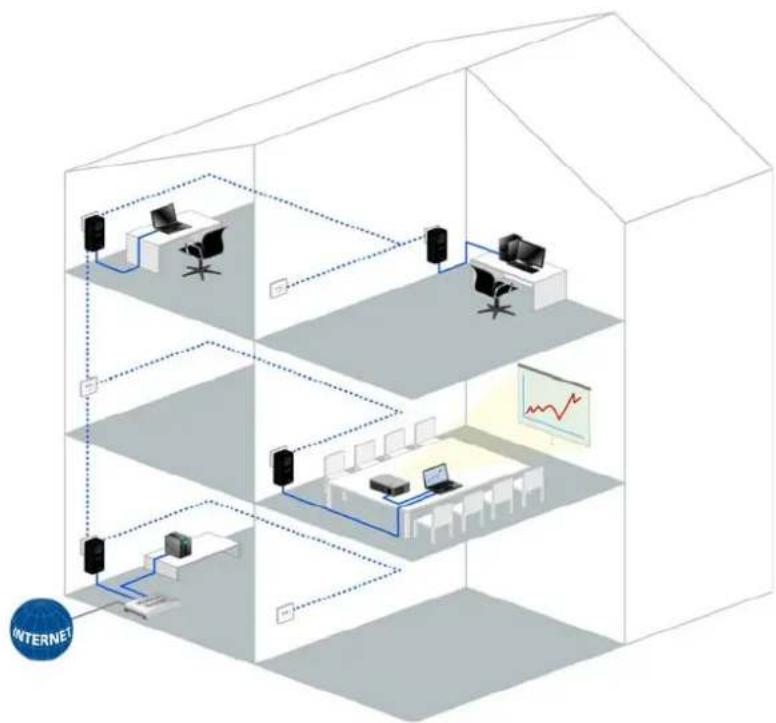

2.4 Tout savoir sur le réseau

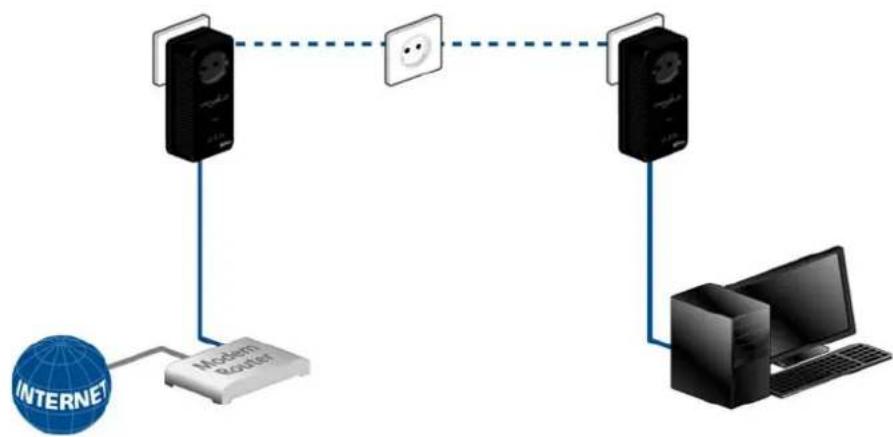

2.4.1 Solution poste de travail individuel Internet
fig. 2

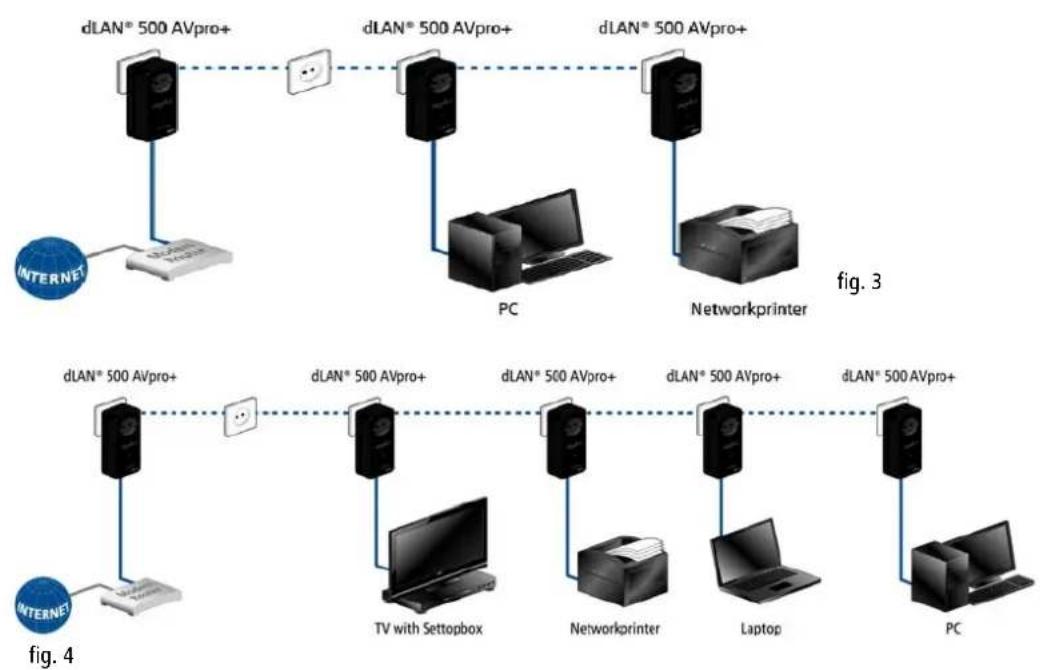

2.4.2 dLAN pair-à-pair
Lorsque dLAN est configuré en tant que réseau pair-à-pair (P2P), tous les adaptateurs dLAN se trouvant dans ce réseau ont les mêmes droits. Les participants connectés au réseau peuvent communiquer directement et librement entre eux. L'adaptateur dLAN le peux joignable par tous les autres adaptateurs dans le réseau devient automatiquement le coordinateur cen
tral ou CCo (Central Coordinator) qui coordonne la communication entre les participants. Par défaut, un réseau dLAN est configuré en mode pair-à-pair.
12 Introduction
Introduction 13

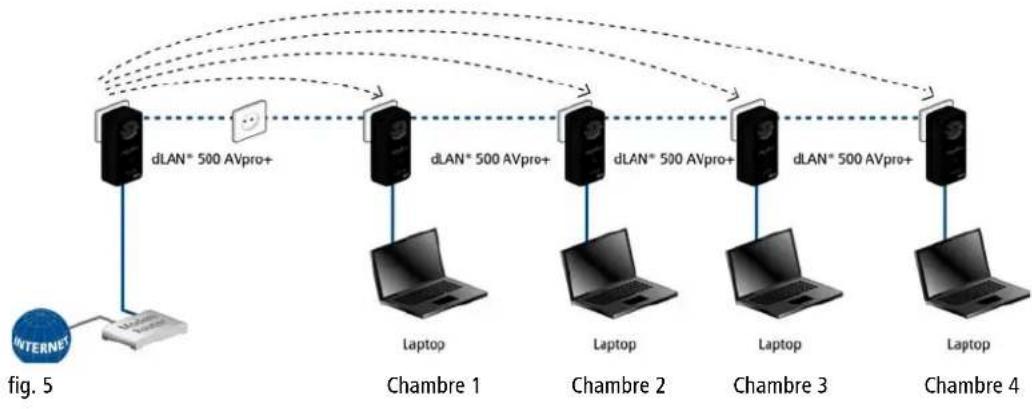

2.4.3 dLAN MDU
Lorsque le réseau dLAN est configuré en tant que réseau MDU (MDU: 'Multiple Dwelling Unit'), les participants du réseau sont connectés en tant qu'esclaves à un maître. Un « maître » et ses esclaves forment un segment de réseau dLAN logique. Un esclave n'envoie des données qu'à son maître correspondant. Sur le plan technique, la communication entre les esclaves du
Réseau dLAN MDU n'est pas possible. Les maitres dans un réseau dLAN MDU sont reliés entre eux via des commutateurs Ethernet. Le mode MDU estès lors idéal pour l'extension du réseau étage par étage,par exemple dans les hotels. Les réseaux dLAN MDU ne sont configurable qu'en mode expert de dLAN AVpromanager.
14 Introduction

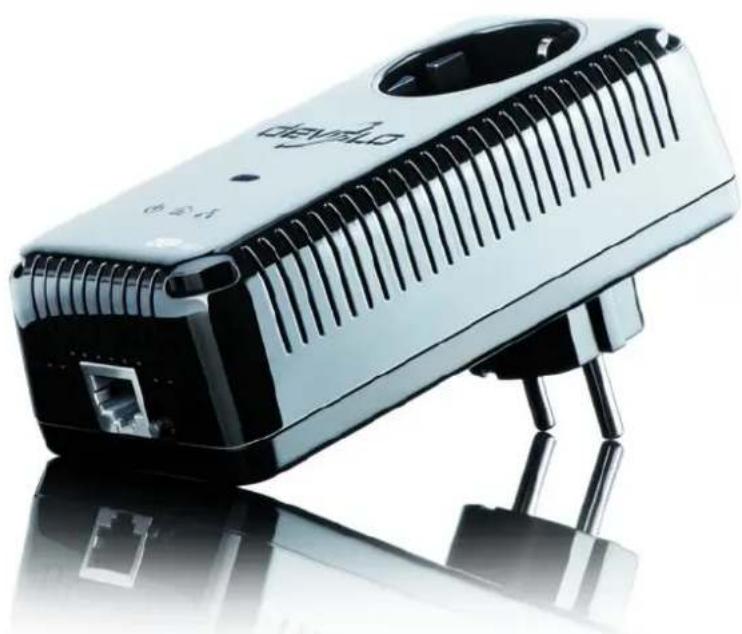

3 Mise en service
Ce chapitre vous montre tout ce qu'il faut savoir sur la mise en service de votre dLAN 500 AVpro+. Nous dé
crivons les fonctions ainsi que le raccordement de l'appareil. Nous vous presentons par ailleurs en bref le logiciel devolo fourni et nous vous guidons ensuite à travers son installation.
fig. 6
3.1 Contenu du coffret
Avant d'installer votre dLAN 500 AVpro+, vérifie que tous les composants faisant partie du produit sont bien dans le coffret :
Single Kit:
OdLAN 500 AVpro+
O'able Ethernet
O Instructions d'installation sur papier
CD compondant les logiciels et la documentation
ou
- Starter Kit:
ODeux dLAN 500 AVpro+
O Deux cables Ethernet
Instructions d'installation sur papier
CD componant les logiciels et la documentation
devolo se reserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Systeme d'exploitation : Windows XP (32 bits), Windows Vista Edition familiale Premium (32 bits/
64 bits), Windows 7 Edition familiale Premium (32 bit/64 bit) Windows 8 (32 bit/64 bit), Linux (Ubuntu) et tous les systèmes d'exploitation compatibles réseau
Raccordement au réseau
Attention,Vote ordinateur ou l'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface reseau.
Pourmettre en place un reseau dLANvousavez au moins besoin de deux appeareils dLAN (200 Mbits/s ou bien 500 Mbits/s).
3.3 Fonctions
Le dLAN 500 AVpro+ possede 3 temoins lumineux (DEL) ainsi qu'un raccord au réseau et le bouton de cryptage :
Power
vert : Est allumé quand le dLAN 500 AVpro+ est opérationnel ; clignote quand le dLAN 500 AVpro+ est en mode veille.
dLAN
vert: La connexion réseau permet le streaming HD video; clignote pendant la transmission.
orange : La connexion réseau permet le streaming SD video ; clignote pendant la transmission.
rouge: La connexion réseau permet le transfert de fi-chiers et l'accès à Internet; clignote pendant la transmission.
Ethernet
vert : Une connexion 100 Mbits/s ou 10 Mbits/s au réseau Ethernet est établie ; clignote pendant la transmission des données.
La fonction d'affichage de l'etat par DEL peut etre désactiverée dans le logiciel dLAN AVpro manager.
Raccordement au réseau
Permet de relier le dLAN 500 AVpro+ à un ordinateur ou à un autre péripérisque réseau via le cable réseau fourni (fig.7).
Bouton de cryptage
Cryptage des données par simple pression de bouton; Pour le fonctionnement du bouton de cryptage, consultez le chapitre 4.2 Crypter le réseau dLAN par simple pression de bouton.
Pour des raisons de sécurité, la fonction du bouton de cryptage peut etre désactivée dans le logiciel dLAN AVpro manager.
Prise de courant intégrée
Quand vous connectez des appareils reseau additionnels sur un bloc multiprises, branche ce bloc multiprises dans la prise du dLAN 500 AVpro+. Le filtre d'alimentation integre elimine le bruit des composants connectés et améliore nettement la transmission des données dans le réseau domestique.
Mode d'économie d'énergie
Un apparéil dLAN AVpro passa au bout de quelques minutes en mode d'économie d'énergie siaucun apparéil réseau en circuit (p.ex. ordinateur) n'est connecté à l'interface réseau.En mode d'économie d'énergie on ne peut acceder a I' apparéil dLAN AVpro via le réseau électrique.Des que I' apparéil réseau connecté a l'interface réseau (par exemple I'ordinateur) est de nouveau mis sous tension,voit apparéil dLAN AVpro est également accessible via le réseau électrique.
Pour éviter qu'un adaptateur dLAN AVpro passe en mode d'économie d'énergie, cette fonction peut être désactivée dans le logiciel dLAN AVpro manager. Vous trouvez plus des informations dans le chapitre 2.2 devolo voit vert.

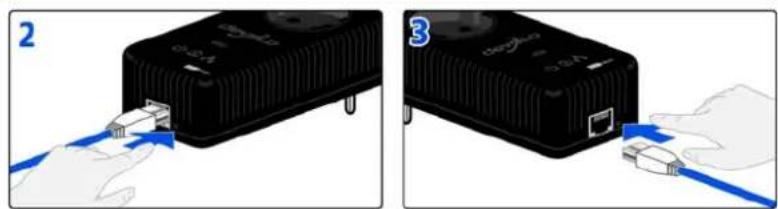

3.4 Connecter l'adaptateur
Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 500 AVpro+ à un ordi-nateur ou à un autre apparéil réseau.
① Connectez le dLAN 500 AVpro+ par l'intermédiaire d'un cable Ethernet à un raccord réseau de votre ordinateur en circuit ou à un autre apparéil réseau.
② Branchez le dLAN 500 AVpro+ dans une prise murale.
Veilles à ce que tous les apparciels dLAN AVpro que vous voulez ajouter dans le réseau soient branchés dans une prise murale.
3 Un réseau dLAN est mis en place des qu'au moins un deuxième adaptateur dLAN AVpro supplémentaire est connecté et relié au réseau électrique. Vous pouvez à présent protégérer votre réseau dLAN contre les intrusions à l'aide de devolo dLAN AVpro manager ou en appuyant sur le bouton de cryptage. Lisez les instructions au chapitre 4 Réseau dLAN.
Les informations détaillées sur l'intégration d'autres adaptateurs dLAN de devolo sont disponibles sur notre site Web www.devolo.com
3.4.1 Logiciels pour Windows
L'assistant d'installation vous permet d'installer l'outil d'administration devolo dLAN AVpro manager et le manuel produit correspondant sous le système d'exploitation Windows :
-À côté du cryptage individuel de votre réseau dLAN, devolo dLAN AVpro manager offre aussi des fonctions de gestion étendues de dLAN.
Pour installer les logiciels, inserez le CD-ROM fourni dans le lecteur de CD de I'ordinateur.
Au cours de l'installation, vous pouze indiquer si vous voulez installer tous les composants (Installation standard), ou seulement les composants choisis (Installation personnelise).
Après l'installation, l'interface de configuration ainsi que devolo dLAN AVpro manager et le manuel produit correspondant sont accessibles dans le groupe de programmes Demarrer Programmes devolo.
20 Mise en service
devolo dLAN 500 AVpro+
4 Réseau dLAN
4.1 Etablier la connexion avec le réseau dLAN
Avant de pouvoir utiliser votre dLAN 500 AVpro+ dans un réseau dLAN, vous doivent d'abord le relier à d'autres péripériques dLAN AVpro pour former le réseau. Deux informations spécifique sont particulièrement importantes lorsqu'elles:
Grace a l'utilisation commune d'un mot de passedLAN, on cree un reseau dLAN privé.
L'utilisation commune du mot de passer dLAN sert aussi bien a contrcler I'acces au reseau dLAN qu'a crypter les données transmises et donc a securiser le reseau.
Le mot de passer dLAN peut etre fixe automatiquement à l'aide du bouton de cryptage, ou manuellement à l'aide du dLAN AVpro manager. Respectez le principipe suivant lors du choix de la methode de cryptage :
- Dans les reseaux dLAN où tous les appareils dLAN AVpro possedent un bouton de cryptage, le cryptage individuel des données fonctionne après une simple pression sur le bouton.
- Dans les réseaux dLAN dans lesquels coexistent des appareils avec et sans bouton de cryptage,
le cryptage doit etre configre a I'aide du dLAN AVpro manager.
4.2 Crypter le réseau dLAN par simple pression de bouton
Pour crypter un réseau dLAN dans lequel tous les appar
pareils dLAN AVpro ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un
mot de passer aléatoire.
Pour des raisons de sécurité, la fonction du bouton de cryptage peut être désactivée dans le logiciel dLAN AVpro manager.
Nous décrivons ci-dessous la façon exacte de procéder avec le cryptage à l'aide des différents scénarios de réseau possibles :
Une configuration n'est pas possible en mode veille.

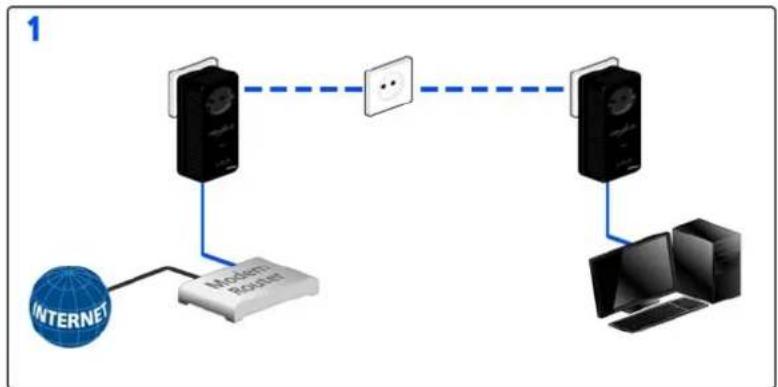

Cryptage dans un nouveau réseau dLAN avec un dLAN 500 AVpro+ et un autre apparail dLAN AVpro (fig.8)
Après avoir réussi à connecter les deux adaptateurs dLAN AVpro, appuyez - en l'espace de 2 minutes -
sur chacun des boutons de cryptage pendant >1 se- conde.
Terminé!Votre reseau dLAN est maintainant protégé contre les acces non autorisés.
fig. 8

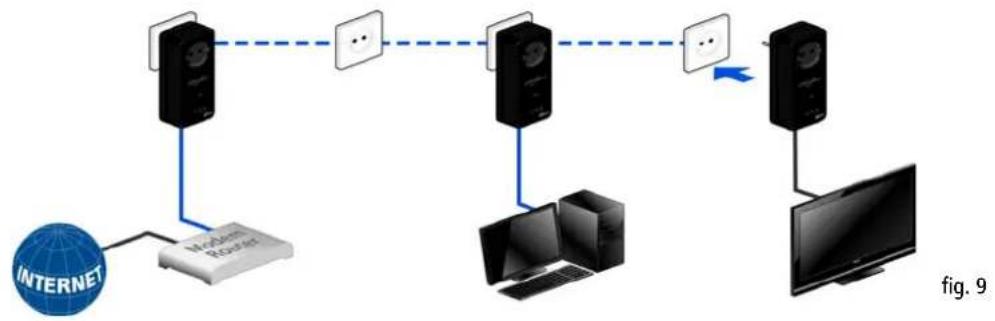

Installation d'un appareil dLAN AVpro supplémentaire dans le réseau dLAN (fig. 9)
Si vous réseau dLAN existant est déjà sécuré à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres appareils. ÀpRES avoir connecté avec succès le nouveau adaptateur dLAN AVpro appuyez - en l'espace de 2 minutes - d'abord sur le bouton de cryptage (>1 seconde) d'un adaptateur du réseau existant et puis sur le bouton de
cryptage (>1 seconde) du nouveau adaptateur dLAN AVpro.
Terminé! Le nouvel apparéil dLAN AVpro est intégré dans votre réseau. Pour intégrer d'autres apparéils dLAN AVpro dans votre réseau, procédez comme nous venons de le décrire.

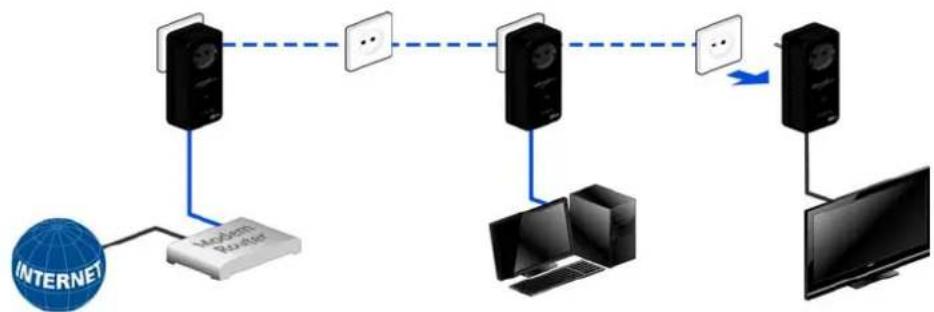

Supprimer un apparéil dLAN AVpro dans un réseau (fig. 10)
Pour supprimer un dLAN 500 AVpro+ ou un autre apparéil dLAN AVpro d'un réseau existant, appuyez pendant au moins 10 secondes sur le bouton de cryptage de l'adaptateur correspondant. Cet apparéil recoit un nouveau mot de passer aléatoire et est ainsi exclu de
votre reseau. Pour l'integrer ensuite à un autre reseau dLAN, procedez comme décrit plus haut, selon que vous pouze creer un nouveau reseau ou en élargir un déjà existant.
fig. 10
4.3 dLAN AVpro manager pour Windows
L'assistant: L'assistant d'installation ne meets le logiciel de configuration devolo dLAN AVpro manager et le manuel produit correspondant sur le système d'exploitation Windows (voir 3.4.1 Logiciels pour Windows).
À côté du cryptage individuel de votre réseau dLAN et de la protection contre les accès abusifs, devolo dLAN AVpro manager offre aussi des fonctions de gestion etendues de dLAN.
Vous trouvez des descriptions détaillées et des informations relatives à la configuration de votre réseau dLAN dans le manuel produit du devolo dLAN AVpro manager.
26 Réseau dLAN
devolo dLAN 500 AVpro+
5 Annexe

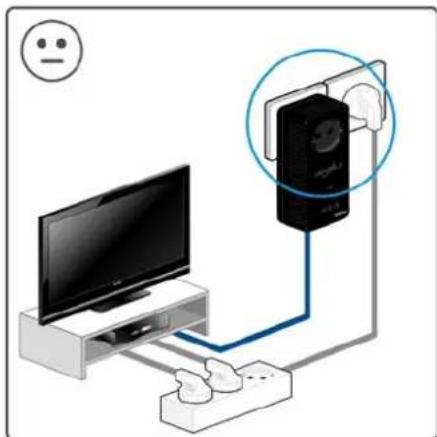

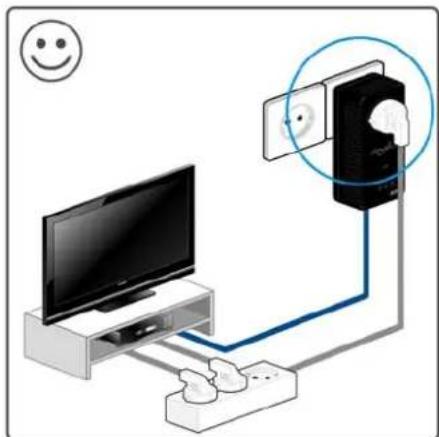

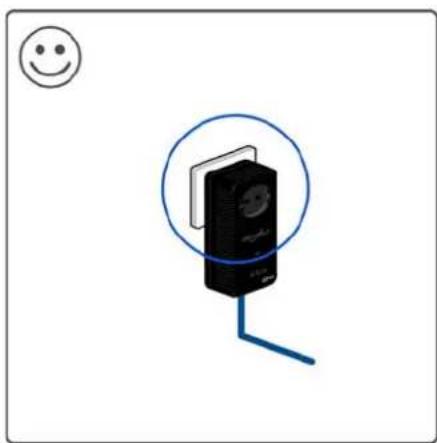

5.1 Optimisation de la largeur de bande
Pour améliorer les performances de transfert dans le réseau, nous recommendons d'observer les régles suivantes:

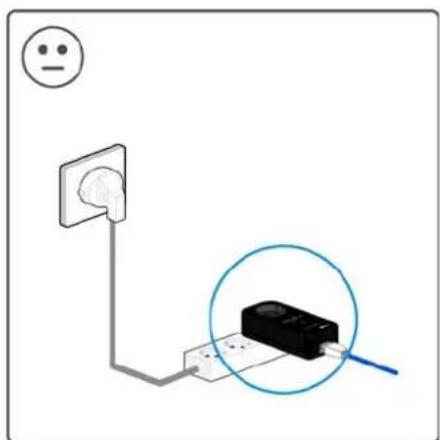

Les autres apparèels réseau reliés à l'aide d'un bloc multiprisés dévaient être branchés sur le réseau électrique via la prise intégrée du dLAN 500 AVpro+. Pour utiliser la fonction de
filtre du dLAN 500 AVpro+ de maniere optimale et améliorer le transfert de données dans le réseau, branchez le bloc multiprise toujours dans la prise du dLAN 500 AVpro+.
fig. 12
5.2 Consignes de sécurité importantes
Il est imperatif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement.
Le produit ne doit pas etre ouvert. Aucune piece requererant un entretien de la part de l'utiliser ne se trouve a I'intérieur du produit.
N'essayez pas d'entretenir vous même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution !
Utilisez le produit uniquement dans un local sec.
Pour le branchement de l'appareil, utilisez toujours le cable réseau fourni.
La prise murale devrait se trouver a proximate des composants reseau connectés. L'adaptateur et les composants reseau devraient etre accessibles facilement.
N'introduisez aucun objet dans les ouvertures du produit.
Pour eteindre l'appareil, debranche la prise.
Pour couper l'alimentation du produit, débranche la prise.
N'exposez pas le produit au rayonnement direct du soleil.
Les fentes et ouvertures presentses sur le boitier de l'appareil servent a laération de l'appareil et ne doivent être ni obturées ni recouvertes.
Le produit ne doit pas etre place a proximite immediated'un radiateur.
Le produit devrait uniquement etre place a des endroits assurant une aeration suffisante.
- Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide.
Le produit doit uniquement etre exploite sur un reseau d'alimentation electrique correspondant aux specifications indiquees sur sa plaquette signaletique. Si vous n'etes pas sur du type de reseau d'alimentation electrique dont vous dispose, veuillez contacter votre revendeur ou votre fournisseur d'electricite.
- En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants:
Le cable d'alimentation ou la prise sont endommages.
Un liquide a ete deversé sur le produit ou des objets ont penetré dans l'appareil.
Le produit a ete exposé à la pluie ou mis en contact avec de I'eau.
OLe produit ne fonctionne pas bien que toutes les instructions d'utilisation aient ete suivies a la lecture.
O Le boitier du produit est endommagé.
5.3 Elimination des anciens appeareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récapération séparé.
Le symbole de poubelle barree qui se touve sur I'appareil signifie que cet adaptateur est un apparieil elec trique ou electronique soumis à la reglementation allemande sur les appareils electriques (Elektrogesetz).Depuis le 24 mars 2006, ce type d' apparieil ne peut plus etre elimine avec les ordures menagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux.Veuillez vous adresser a votre administration locale pour connaître I'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
5.4 Conditions generales de garantie
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes :
1 Obj de la garantie
a) La garantie s'applique au produit livre et à ses composants. Les composants représentant des vices de fabrication ou de matière seront, au besoin de devolo, remplacés ou réparés gra
tuitement a condition qu'ils aient ete manipulés correctement et que le mode d'emploi ait ete respecté. En guise d'alternative, devolo se reserve le droit d'échanger l'appareil defecteux par un appeaire de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels eventuèlement fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'oeuvre sont à la charge de devolo AG; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheter.
c) La propriété des pièces remplacées est transférée à devilo AG.
d) Au-delà de la réparation et du remplacement des pieces défectues, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) pourmettre l'appareil au niveau technologique actuel. Ceci n'entraîne pas de frais supplémentaires pour l'acquéreur. La mise a nivea ne constitue pas pour autant un droit légitme de l'acquéueur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agreé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pieces de rechange utilisées expire en même temps que la garantie du produit entier.
3 M 0 d a 1 i t
a) Si des defaults survient pendant la période de garantie, l'acheteur doit faire valoir son droit de garantie immédiement, au plus tard 7 jours après l'apparition du début.
b) Tout endomagement reconnaissable de l'extérieur (par exemple boilier endommage) survenu lors du transport doit être signalé immidiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endomagmentation non décalable de l'extérieur doit être signalé immidiatement après constatation, au plus tard 3 jours après la livraison et parcrit à l'entreprise de transport ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service quiTRAITE les droits de garantie, aussi que son renvoi après la réparation se font aux frais et aux risques de l'acheteur.
d) Les revendications dans le cadre de la garantie ne sont acceptees que si I'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se reserve le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si I'etiquette portant le numero de série a ete retire,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures).
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la Specification technique,
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas été respectés.
e) si l'appareil a ete ouvert, répare ou modifie par une personne qui n'en a pas ete charge par devolo,
f) si le produit presente des endommagements mécaniques, de chaque nature qu'ils soient.
g) si l'acheteur ne fait pas valeur son droit de garantie dans les déliés prévus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avere que le defaut du produit a ete provoque par du materiel defecteurs d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se reserve le droit de facturer les frais de verification a l'acquireur.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
a) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibution ou la prévention à diminution. Toute réclamation de dommages-interêts, qu'elle qu'en soit la raison, est excue. Cette garantie ne limite pas les droits de l'acquérer conformément aux lois sur la responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de prémeditation ou de néligence grossière, dans lesquels devolo AG engage impérativement sa responsabilité.
b) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus.
c) devolo n'engage aucune responsabilité pour la perte de données ou la recupération de ces données en cas de faute légere ou moyenne.
d) Dans les cas ou devolo provoque la destruction de données avec prémeditation ou par néligence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait à réaliser en cas de creation régulière de copies de sauvegarde selon les mesures de sécurité édéquates.
e) La garantie s'applique uniquement au premier acheteur et ne peut ettre transferee a un tiers.
f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activité commerciale et en a tous les droits et obligation. Si l'acquérèure n'a pas d'attribution de juridiction en R.F.A. ou si son domicile ou son lieu de résidence habitual est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siècle social de devolo est seul compétent. Ceci est valoré également si le domicile ou le lieu de résidence habitual de l'acheteur n'est pas connu au moment de l'introduction d'une action.
g) La loi applicable est la loi de la République Fédérale d'Allemande. Le droit de l'ONU en matière d'achat n'est pas applicable.
32 Annexe
Index
A
AdaptateurdLAN11
B
Bouton de cryptage 17, 21
C
CCo 11
Configuration système requise 16
Consignes de sécurité importantes 28
Coordinateur central 11
D
devolo dLAN AVpro manager 19, 25
E
Élimination des ancients appareils 30
G
Garantie 30
Green-IT 8
M
Master 13
MDU 13
Mode d'économie d'énergie 8, 18
Mode expert 13
Optimisation de la largeur de bande 27
P
P2P 11
Pair-à-pair 11
Prise de courant intégrée 18, 27
R
Raccordement au réseau 17
S
Segment de réseau 13
Slave 13
T
Témoins lumineux (DEL) 17
