HDS911C/1 - Hotte aspirante AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Caractéristiques techniques principales	Hotte murale, extraction d'air, design moderne
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	90 cm de largeur
Poids	15 kg
Compatibilités	Compatible avec les cuisines équipées standard
Type de batterie	Non applicable
Tension	230 V
Puissance	300 W
Fonctions principales	Extraction de fumées, éclairage LED, plusieurs niveaux de vitesse
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité facile
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Installation murale requise, garantie de 2 ans

FOIRE AUX QUESTIONS - HDS911C/1 AIRLUX

Comment allumer l'AIRLUX HDS911C/1 ?

Pour allumer l'AIRLUX HDS911C/1, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est correctement branché.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise fonctionnelle. Testez une autre prise si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment régler la température de l'appareil ?

Utilisez les boutons de réglage de la température sur le panneau de contrôle pour augmenter ou diminuer la température selon vos besoins.

L'appareil émet un bruit étrange, que faire ?

Un bruit inhabituel peut indiquer un problème. Éteignez l'appareil et vérifiez s'il y a des objets bloquant les ventilateurs. Si le bruit persiste, contactez le service client.

Comment nettoyer l'AIRLUX HDS911C/1 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et évitez les produits abrasifs.

L'appareil ne chauffe pas correctement, que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que l'appareil n'est pas obstrué par des objets. Si le problème persiste, contactez le service client.

Puis-je utiliser l'AIRLUX HDS911C/1 à l'extérieur ?

Non, l'AIRLUX HDS911C/1 est conçu pour un usage intérieur uniquement. L'utiliser à l'extérieur peut endommager l'appareil.

Quelle est la garantie de l'AIRLUX HDS911C/1 ?

L'AIRLUX HDS911C/1 est généralement couvert par une garantie de 2 ans. Vérifiez les termes spécifiques dans le manuel d'utilisation.

Comment obtenir des pièces de rechange ?

Pour obtenir des pièces de rechange, contactez le service client d'AIRLUX ou visitez leur site web pour plus d'informations.

L'appareil a une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, une légère odeur peut se produire lors de la première utilisation. Cela devrait disparaître après quelques minutes. Si l'odeur persiste, éteignez l'appareil et contactez le service client.

MODE D'EMPLOI HDS911C/1 AIRLUX

Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin.

Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utiliser puisse avoir toutes les indications concernant le fonctionnement de la hotte et les averissements correspondants.

La notice a ete redigee pour voite sccurite et celle dautrui. Nous you prions donc de la lire attentivement avant de monter et dutiliser l'appareil.

Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.

Veiller à ce que les enfants ne jouent pas avec l'appareil.

L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.

Si le cable d'alimentation est abimé, demander au fabricant, à un Service après-vente agree ou à une personne experimentée de le remplacer afin de prévenir tout risque de danger.

Les modifications eventuelles de l'installation électrique, qui s'avent nécessaires pour monter la hotte, doivent être faites par du personnel compétent. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-venture/agréé.

Les réparations faites par des personnes non compétentes peuvent abimer l'appareil.

Pour toute intervention, s'adresser à un Service après-vente/agree en mesure de fournir les pieces détachées.

Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.

La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cusinières domestiques.

Le fabricant decline toute responsabilité en cas d'usage impropre.

Le poids maximal des objets éventuels places ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.

Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graisse ou d'huile.

Pour exécuter cette opération, le constructeur recommendé l'utilisation des lingettes détergentes fournies avec la lampe.

Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.

MONTAGE

(partie réservée au personnel qualifié pour le montage de la hotte)

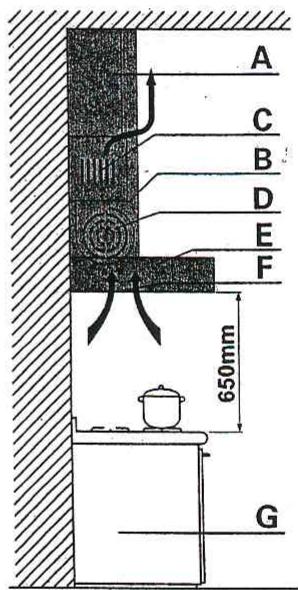

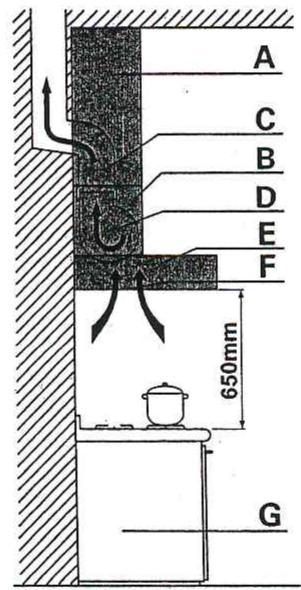

Distance minimale: distance entre la surface de support des casseroles sur la table de cuisson et la partie la plus BASSE de la hotte. Quand la hotte est placée au-dessus d'un的应用 à gaz, cette distance doit être d'au moins 65 cm (voir figure). Si la notice de l'application à gaz indique une distance supérieure, il faut en tener compte.

Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.

Le tuyau doit être légèrement incliné (environ 10% ) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.

Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.

Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.

Si la hotte fonctionne en meme temps que d'autres appareils alimentedes au gaz ou avec d'autres combustibles (chaudieres, poetes, cheminees, etc.), s'assurer que le local ou a lieu l'aspiration des fumees est bien aeré, conformément aux normes en vigueur.

Instructions de montage : voir section « O » de la presente notice.

A FUT SUPERIEUR
B FUT INFERIEUR
C SORTTE FUMEE
D MOTEUR VENTILATEUR

E. CORPS DE HOTTE
F FILTRÉ METALLIQUE
G UNITE DE CUISSON

BRANCHEMENT ELECTRIQUE

(partie réservée au personnel qualifié pour le branchement)

ATTENTION!

Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.

S'assurer qu'aucun fil n'est débranché ou coupé; si c'est le cas, contacter le Service après-vente le plus proche.

S'adresser à du personnel qualifié pour le branchement électrique.

Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B). Certains appareils peuvent être munis d'un cable sans fiche; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que:

• le fil jaune-vert doit être utilisé pour la mise à la terre;
• le fil bleu doit être utilisé pour le neutre;
• le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 75^ ;
• monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.

Si un apparéil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation.

Le cable de terre jaune/vert ne doit pas etre interrompu par I'interrupteur.

Avant de brancher I'appareil, vérifier si :

• la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques;
• la prise de terre est correcte et fonctionnelle :
• le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
• la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'apparreil est monté.

Le fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

HOTTE VERSION A EVACUATIONEXTÉRIEURE (aspirante)

Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.

Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.

Il faut enlever les filtres au charbon actif s'ils sont prevus ; pour les extraire, voir les instructions reportees au point F.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres apparèils qui fonctionnent au gaz ou avec d'autres combustibles.

Indication spécifique pour l'Allemagne :

Quand la hotte fonctionne en même temps que des apparciels alimentetes avec de I'energie autre que celle electrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

HOTTE VERSION A RECYCLAGE

AIR filtrante

Dans cette version, l'air passée à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.

Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.

Lorsque la hotte est en modalité de filtrage enlevez la soupape de non return placée sur le raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pourmaintenir l'air propre en consommant peu d'énergie électrique.

Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.

FUNCTIONNEMENT

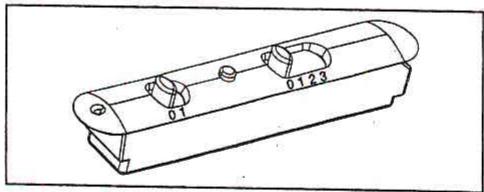

1.COMMANDEA2TOUCHES

LUMIÈRE - Interrupteur A

Position 0: la lumière est toujours éteinte.

Position 1: la lumière est toujours allumée.

VITESSE - Interrupteur B

Il permet d'allumer l'appareil et de regler la vitesse du moteur, de 1 à 3 selon les versions ou à l'aide d'un variateur continu de vitesse.

VOYANT-C

Voyant indiquant que le moteur fonctionne.

2. BOITIER DE COMMANDE À 5 TOUCHES

LUMIÈRE - Bouton

ON/OFF LUMIÈRE

MOTEUR - Bouton 1, 2, 3, OFF

1: fait demarrer le moteur à la vitesse minimale.
2: fait demarrer le moteur à la vitesse moyenne. 9
3: fait demarrer le moteur à la vitesse maximale
OFF: éteint le moteur

3. BOITIER DE COMMANDE ÉLECTRONIQUE

Bouton lumière

• ON: lumière allumée (bouton allumé) ;
  OFF:luimiere eteinte;

Bouton -

Cette touche permet de réduire la vitesse du moteur.

Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.

Bouton +

Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.

(Dans la version à 4 vitesses, la touche + une lumière qui clignote. La 4e vitesses /

La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passée automatiquement à la 3e vitesse au bout d'environ 15 minutes).

Bouton mode

Fonction: marche et arrêt du moteur de la hotte.

La fonction vitesse désirée permet demettre le moteur en marche à la première vitesse selectionnée avant l'arrêt.

En option: version avec télécommande (disponible uniquement sur certaines versions).

AVERTISSEMENTS :

Placer l'appareil loin de sources d'ondes electromagnétiques pouvant interférer avec l'électronique de la hotte.

Distance maxima de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres apparêils.

Bouton lumière de la télécommande : on/off lumière.

Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche, appuyer indifféremment sur la touche ^+ ou sur la touche-

Bouton minuterie : voir instructions ci-dessous.

Instruction changement de code (uniquement en cas de mauvais fonctionnement du à des interférences):

Débrancher l'appareil, enlever le couvercle de la télécommande, modifier le code en agissant sur les leviers, rebrancher l'appareil et vérifier si les lumières et les moteurs sont éteints.

Appuyer sur la touche minuterie pendant 2 secondes et sur une touche

quelconque du boftier de commande quand levoyant rouge de ce dernier s'allume.

Bouton minuterie et saturation des filtres

• Cette fonction permet d'eteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée précédemment (bouton avec lumière clignotante).
• Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).

Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant 'quelques secondes jusqu'à ce que la lumière rouge s'éteigne.

Eteindre ensuite la hotte et la rallumer pour voir si I'alarme a disparu.

FILTRES INSTRUCTIONS POURLES ENLEVER ET LES REMPLACER

1. FILTRES METALLIQUES

Pour extraire le filtrtre métallique anti-graisse, il suffit d'agir sur la poignée A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire partager du rail arrêté. Proceder de la même façon pour le remonter mais en sens inverse.

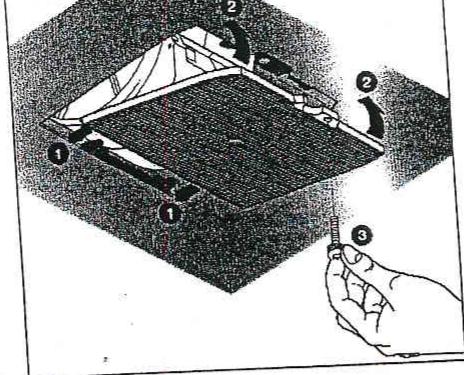

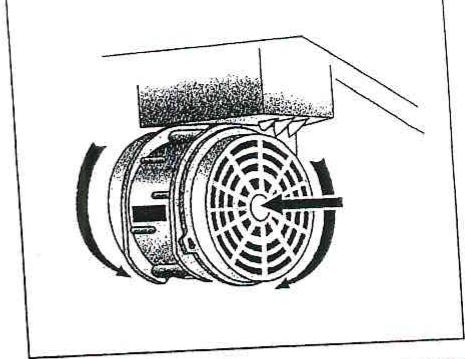

2. Filtres AU CHARBON ACTIF

Procesder comme suit pour remplacer les filtres au charbon actif : enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'acceder facilement aux deux filtres qui sont accrochés sur le cote droit et gauche du convoyeur.

Pour le montage/remplacement, voir la figure.

S'il s'agit d'une hotte avec logement pour le moteur, le filtre se trouve dans la partie inférieure de ce dernier. Pour le montage/remplacement, voir la figure.

Pour commander les filtres neufs, se servir du coupon joint à la notice ou s'adresser au distributeur.

ECLAIRAGE MONTAGE ET REMPLACEMENT

1. PLAFONNIER

Pour remplacer l'ampoule :

a) S'assurer que I'appareil est debranche.
b) Dévisser la vis de soutien A.
c) Remplacer l'ampoule par une du même méthode 25 W, voir indication à proximite de l'ampoule).

ATTENTION! Les ampôules ayant une forme et un débit autre que cette originaire pourrait abîmer sérieusement le logement de l'ampôule.

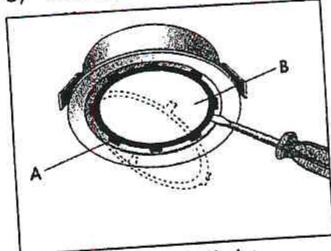

2. SPOT

2.2:SPOT
Properly comme suit pour remplaner l'ampoule :

a) S'assurer que I'appareil est débranché.
b) Enlever l'anneau A qui soutient le vorte du roupement de la ampoule.
(c) Enlever le verre B pour acceder au folgement de I'opére.
d) Remplacer l'ampoule par une ampoule dans Voltdouille G4).
Volt douille G4). e) Remonter le verre de protection B en le fixant avec I'anneau A prevu a cet

Halogen light

b) Enlever l'éventuel panneau en acier en devissant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le remplacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28V suivant le modele);
c) Rebrancher l'appareil au réseau d'alimentation.

ENTRETIEN ET NETTOYAGE

L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métallique anti-graisse et à ceux au charbon actif. Le nettoyage liéquent des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.

1. Filtres ANTI-GRAISSE METALLIQUES

Ils servent à retenir les particules deGRAISSEN suspension. Il est donc conseilé de les laver chaque mois dans de I'eau chaude contenant un peu de détergent, en evitant de les plier. Attendre qu'ils soient bien secs avant de les remonter.

Pour le démontage et le montage, voir les instructions au point H1. Répétré fréquement l'opération.

Les filtres métalliques peuvent être lavés en lave-vaisselle.

2. Filtres AU CHARBON ACTIF

Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine.

Ne pas laver les filtres au charbon actif qui doivent etre remplacés en moyenne tous les 3-4 mois (en fonction de I'usage). Pour replacer les filtres au charbon actif, suivre les instructions du point H2.

3. NETTOYAGE EXTERIEUR DE LA HOTTE

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.

Ne nettoyer qu'vec un chiffonouple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-emprece (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon reche ni le type de chiffon pour nettoyer I'acier que I'on trouve généralement dans le commerce La surface definitivement abimee de I'acier sera la consquence directe du non-respect de ces indications.

La notice complète doit être conservée avec l'appareil.
Le fabricant decline toute réconnue à l'air.

lesqu'elles accrème toute responsabilité si ces indications ne sont pas respectées.

4. NETTOYAGE INTÉRIEUR DE LA HOTTE

Il est interdit de nettoyer les parties electriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvents;

Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.

SECURITE AVERTISSEMENTS

CC

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.

Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.

La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi : l'huile surchauffée pourrait prendre feu.

• S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotter en même temps que certains apparèils qui utilisent le gaz ou autre comme combustible.
• Ne pas allumer de flammes libres en dessous de la hotte.
• Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
• S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.

Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant decline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, I'emploi et I'entretien de l'appareil.

GARANTIE

L'appareil est couvert par la garantie.

Les conditions de garantie sont reportees en entier au dos de cette notice. Le fabricant decline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans cette notice. Il se reserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant comprometter les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

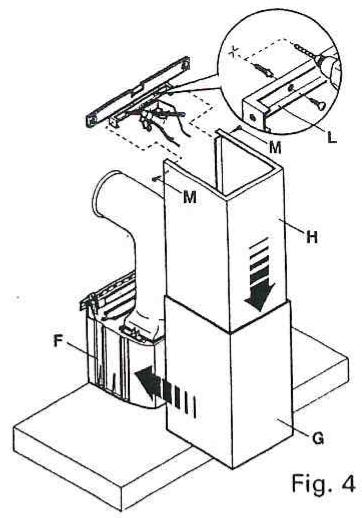

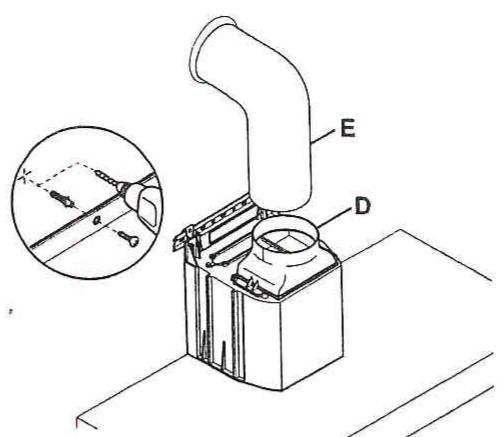

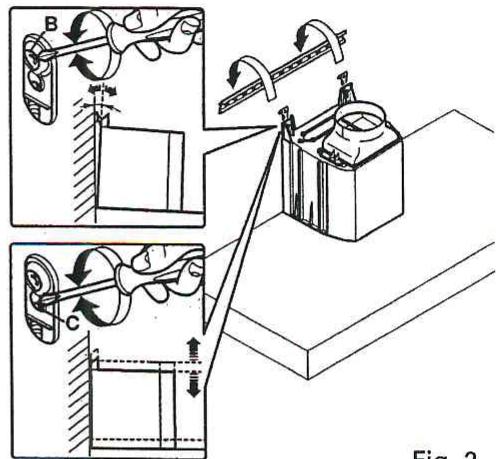

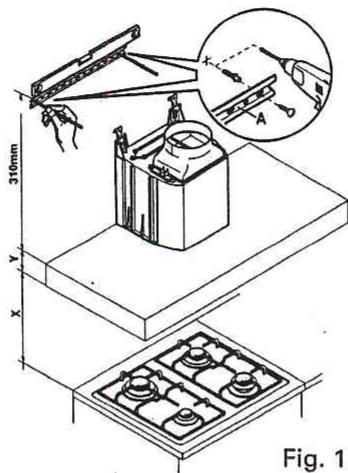

INSTRUCTIONS DE MONTAGE HOTTE VISIÈRE

Phase 1

• Poser la barre de soutien (A Fig. 1) contre le mur, à une hauteur de la table de cuisson correspondant à la somme des cotes X + Y + 265 mm.
• Vérifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits où pincer aux extremités de la barre.
• Percer,mettre 2 chevilles expansibles 8mm et fixer la barre avec les vis correspondantes.

Phase 2

• Accrocher la hotte à la barre de soutien (Fig. 2).
• Régler l'alignement de la hotte à l'aide des vis prévues à cet effet sur les équcherres de support (Fig. 2). La vis supérieure (B) règle la distance du mur, celle inférieur (C) le coulissement vertical.

Fig. 2

Phase 3

• Pour éviter que la hotte ne se décroche à cause d'une pression sous-jacente, la fixer au mur avec une chevelle expansible et la vis correspondante en utilisant le trou (Fig. 3) prévu sur le logement du moteur ou à l'intérieur de la hotte.
• Placer le tuyau (E) dans le raccord (D).

Phase 4

• Rapprocher l'élément (G) de la cheminée jusqu'à ce qu'il soit bien placé.
• Enfiler la ballonne (H) dans l'élement (G), en la faisant coulibser pour atteindre la hauteur désirée.
• Àprous avoir trouve la position optimale,poser la bride (L) contre le mur, vérifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits ou percer aux extremités.
• Percer,mettre 2 chevilles expansibles 4mm et fixer la bride (L) avec les vis correspondantes.
• Visser la ballonne (H) à la bride (L) avec les vis (M).

Fig. 3
